Нуждаюсь в помощи по созданию своих педалей.

[RoBiNGuD]

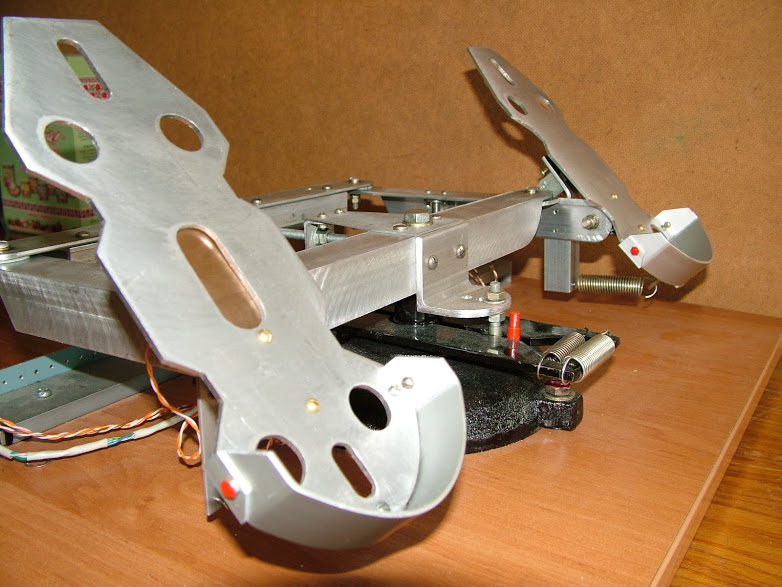

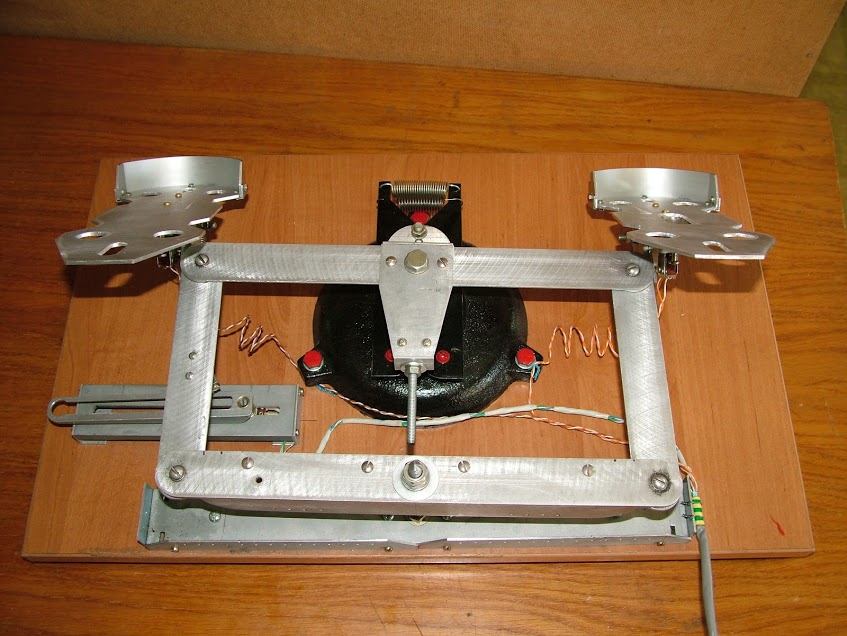

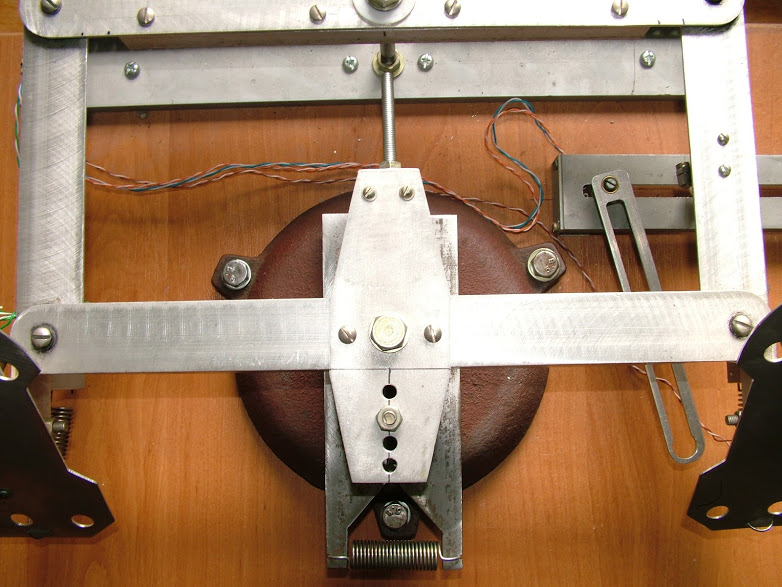

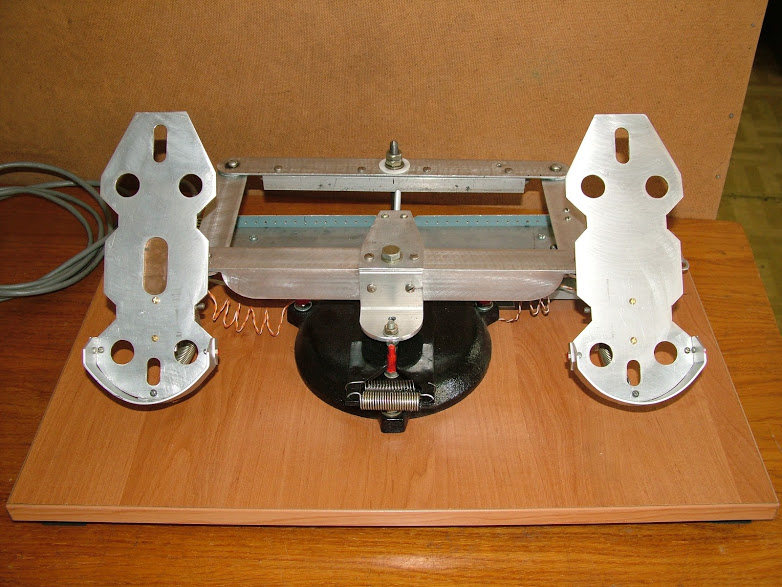

Добрый вечер. Решил сделать свои педали.Механику выбрал как у Александра Бессалова







Посоветуйте какой датчик использовать?  Подключать планирую через твист кобры м5. Буду очень благодарен тому,кто откликнется.

[Krysnic]

А не лучше в педали поставить свой контроллер? И тормоза можно будет сделать осевые.

К кобре если там не нджой можно подключить только аналоговый датчик. А это либо потенциометр либо холл.

[RoBiNGuD]

А не лучше в педали поставить свой контроллер? И тормоза можно будет сделать осевые.

К кобре если там не нджой можно подключить только аналоговый датчик. А это либо потенциометр либо холл.

Мне тоже посоветовали свой контролер. Для оси педалей подойдет такой датчик?

24S1-A100K, L20F, 100 кОм  https://www.chipdip.ru/product/24s1-a100k

[Krysnic]



Мне тоже посоветовали свой контролер. Для оси педалей подойдет такой датчик?

24S1-A100K, L20F, 100 кОм  https://www.chipdip.ru/product/24s1-a100k



Нет, нужен линейный резистор номиналом от 10 до 100ком. Подробнее можно почитать в инструкции мджой16 http://mercury13.tut.su/files/mj16/MJoy16rus.pdf

[RoBiNGuD]

Нет, нужен линейный резистор номиналом от 10 до 100ком. Подробнее можно почитать в инструкции мджой16 http://mercury13.tut.su/files/mj16/MJoy16rus.pdf

Спасибо за инфу

[=SOVA=Teiger]

Добрый вечер. Решил сделать свои педали.Механику выбрал как у Александра Бессалова















Посоветуйте какой датчик использовать?  Подключать планирую через твист кобры м5. Буду очень благодарен тому,кто откликнется.

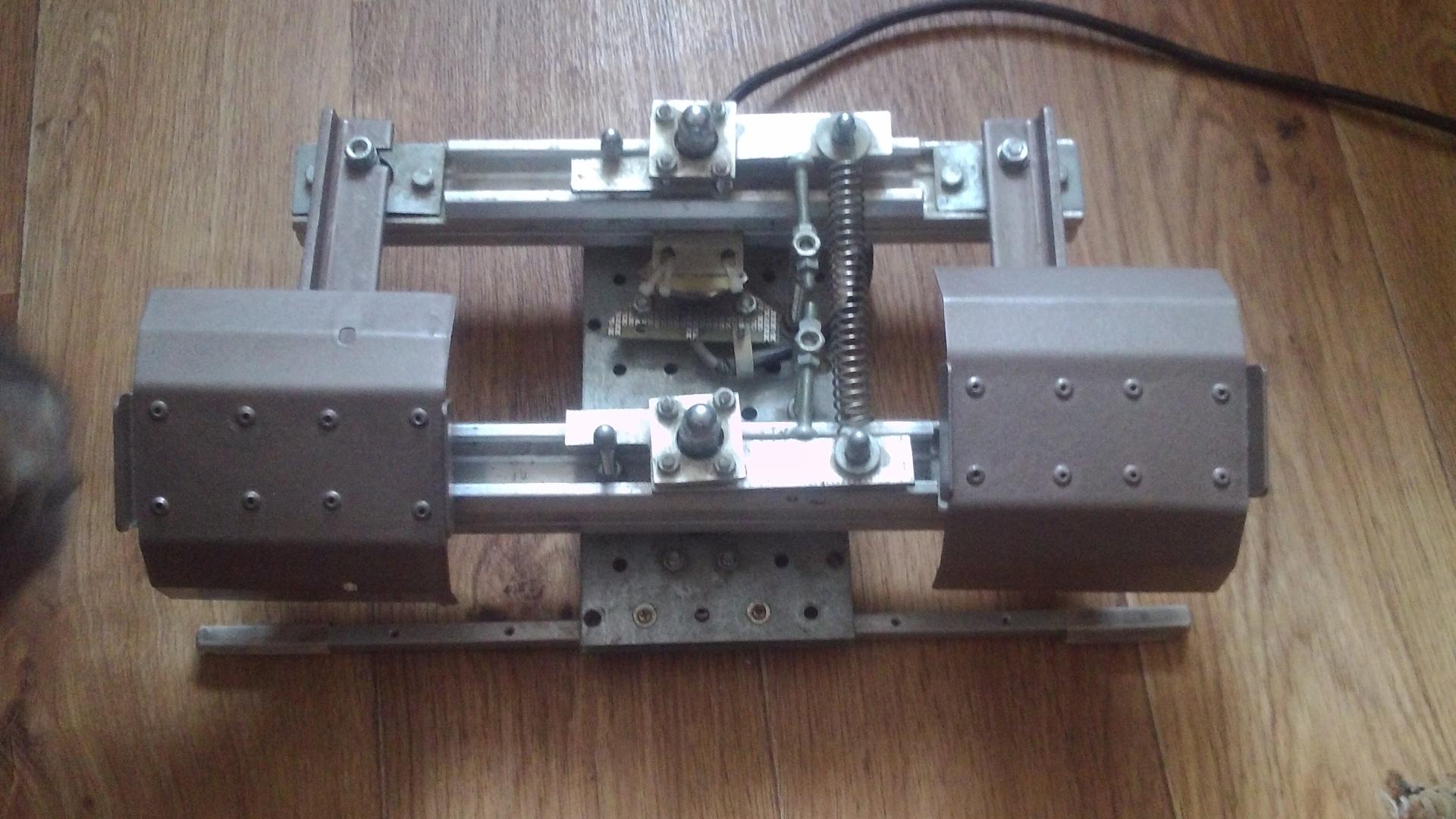

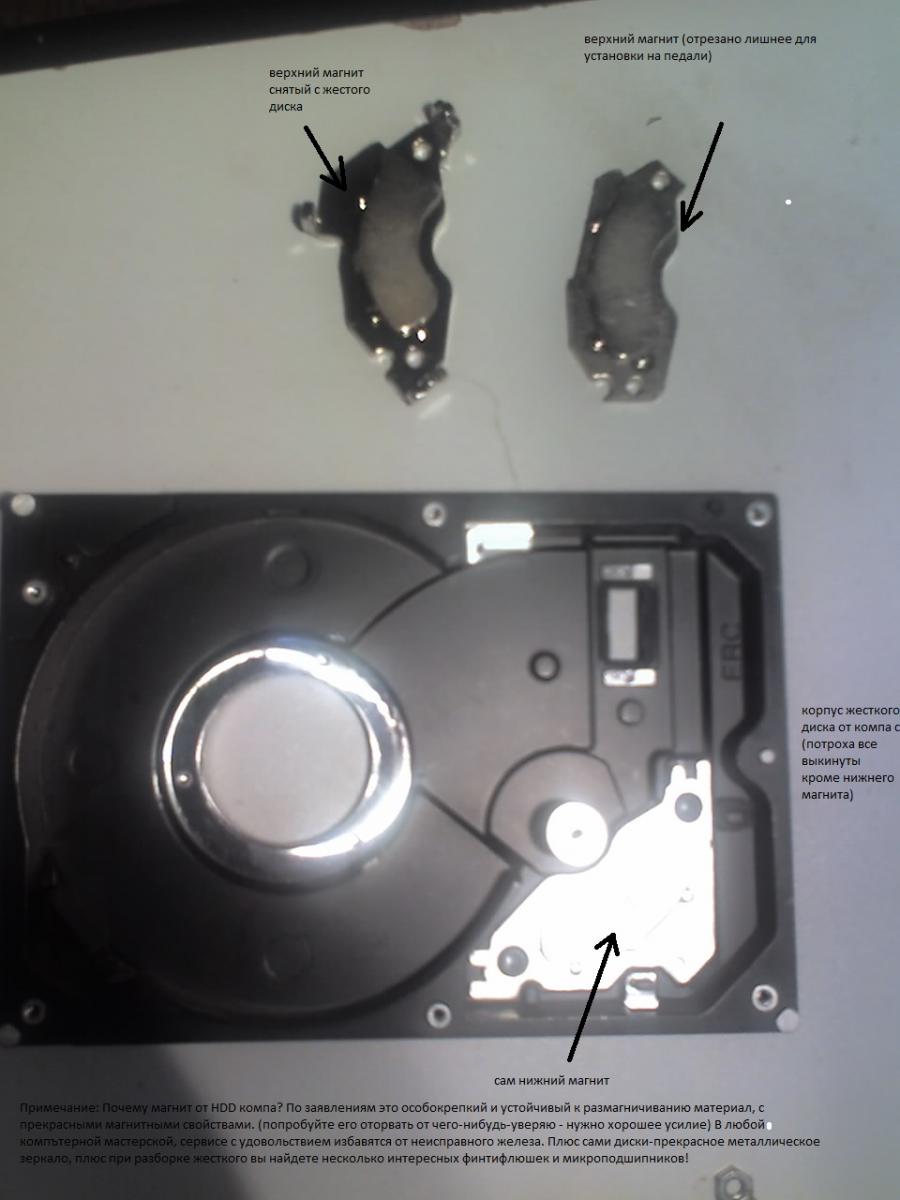

Если мало опыта, то начни с простого варианта. С одними педалями провозишься, а потом еще и с отдельным контроллером! Самый простой вариант: Делаешь педали... Устанавливаешь на педали платку с припаянным датчиком Холла (SS495)... Напротив датчика ставишь магнит от жесткого диска неисправного... Вытягиваешь к педалям три провода от резистора твиста РУС (отрезав их от резистора)... При настройке используешь существующее ПО от РУСа. Только при выборе датчика нужно измерить питание на резисторе(3,3 или 5 вольт). Для питания 5 вольт ставишь SS495. Для 3,3 вольт - другой на питание 3,3 вольта. Провод новый возьми двужильный в экране. По экрану пустишь минус (он же корпус). Предохранишь от наводок. Метра полтора хватит. У меня уже черт знает сколько лет такие педали работают.

Изменено 19 августа 2017 пользователем =SOVA=Teiger

[=SOVA=Teiger]



Мне тоже посоветовали свой контролер. Для оси педалей подойдет такой датчик?

24S1-A100K, L20F, 100 кОм  https://www.chipdip.ru/product/24s1-a100k

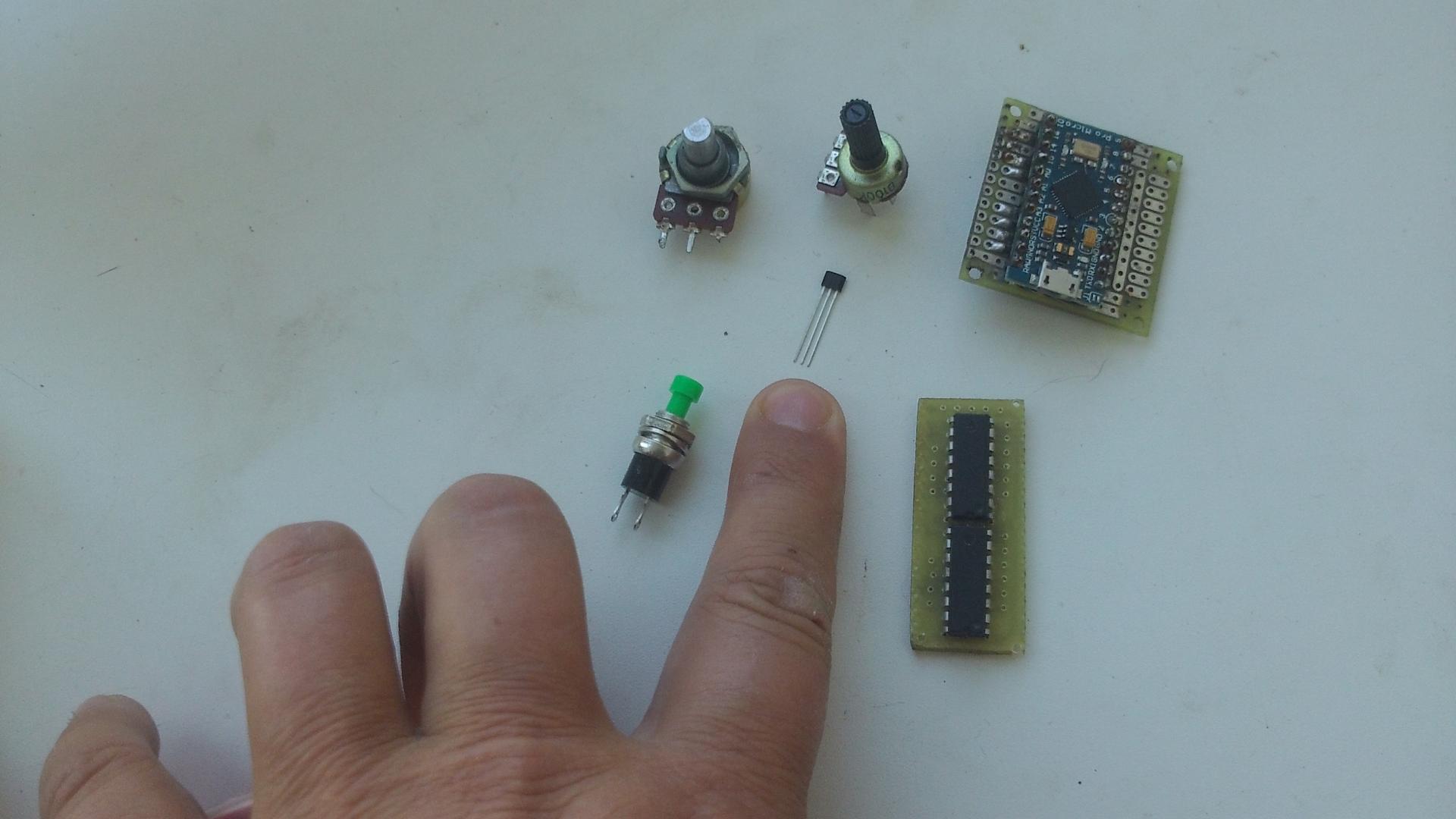

Это не датчик. Это и есть переменный резистор. Их недостаток механический контакт. Будешь новый ставить раз в полгода из-за износа. Плюсом к недостаткам резистора: головняк с установкой (тем более на педали с их неизбежными механическими колебаниями). Поэтому настоятельно рекомендую: только бесконтактные датчики. Или аналоговые типа Холла. Или цифровые типа 5010/5011 или 4021 (в этом случае нужен отдельный контроллер). Если с электроникой слабоват, то придется выкладывать дополнительные деньги за готовый контроллер. Потом начнутся вопросы с установкой и определением в Виндосе... Короче... головная боль для неэлектронщика.

Изменено 19 августа 2017 пользователем =SOVA=Teiger

[=SOVA=Teiger]

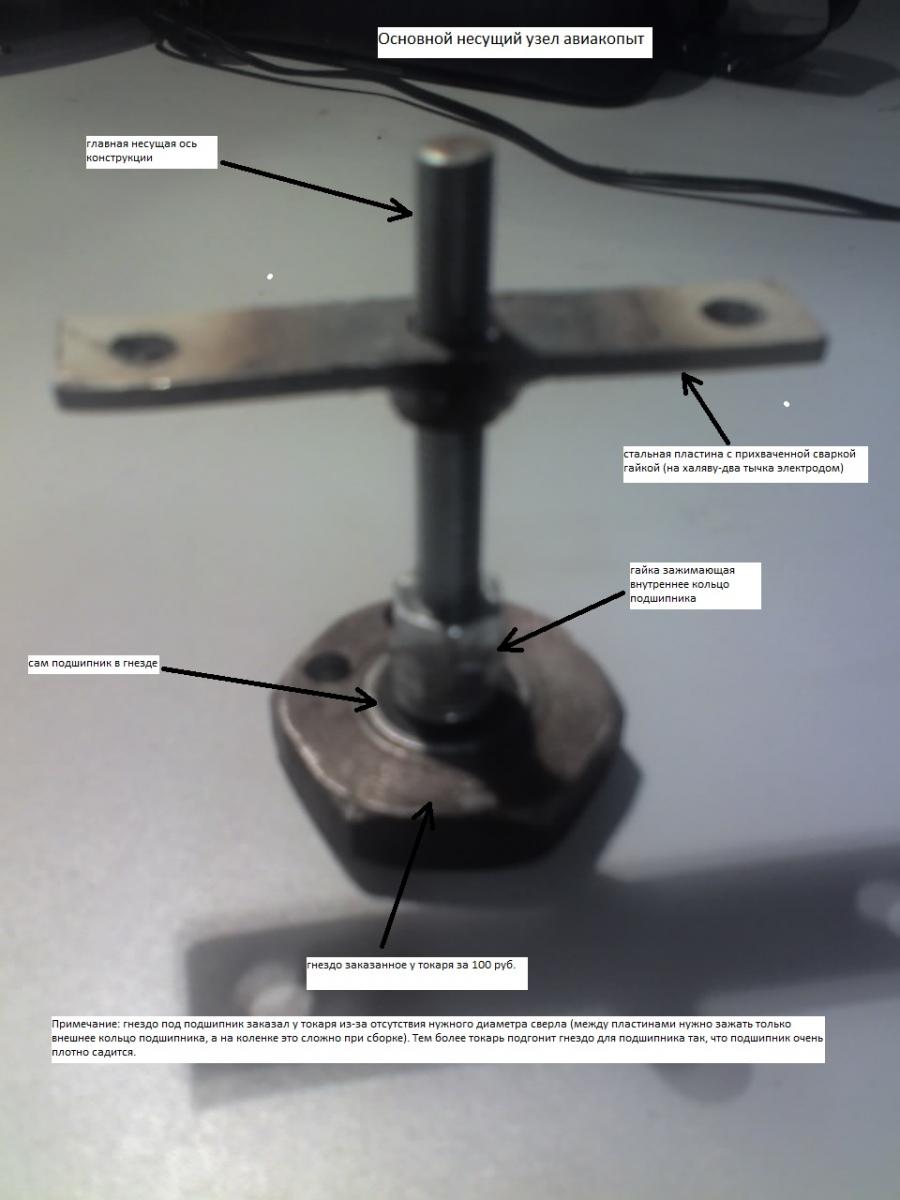

Принцип фиксации подшипников на осях.

Изменено 19 августа 2017 пользователем =SOVA=Teiger

[RRR_39]

Перепробовал разные варианты крепления датчиков, как резюков так и холла.

Самый простой вариант получается если поместить датчик холла внутрь кольцевого магнита диаметральной намагниченности, а магнит при этом крепится непосредственно на оси вращения. При этом легко настраивать начальное положение оси, а датчик можно устанавливать любой стороной и в любом положении.



Кольцевые магниты я использовал 10Х5Х3 и 11Х7,5Х2,5

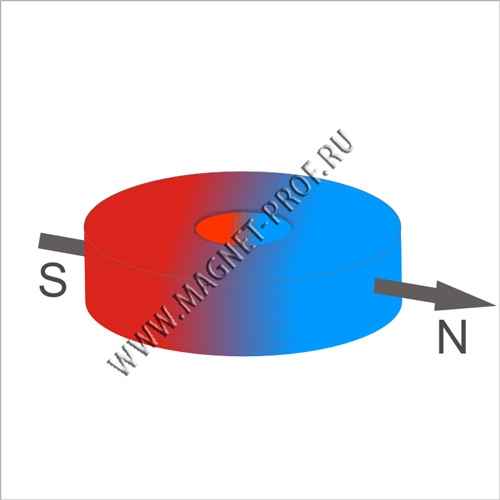

Вот такие:







Намагниченность должна быть обязательно диаметральная.

Чем меньше внутренний диаметр кольца, тем соответственно больше чувствительность.

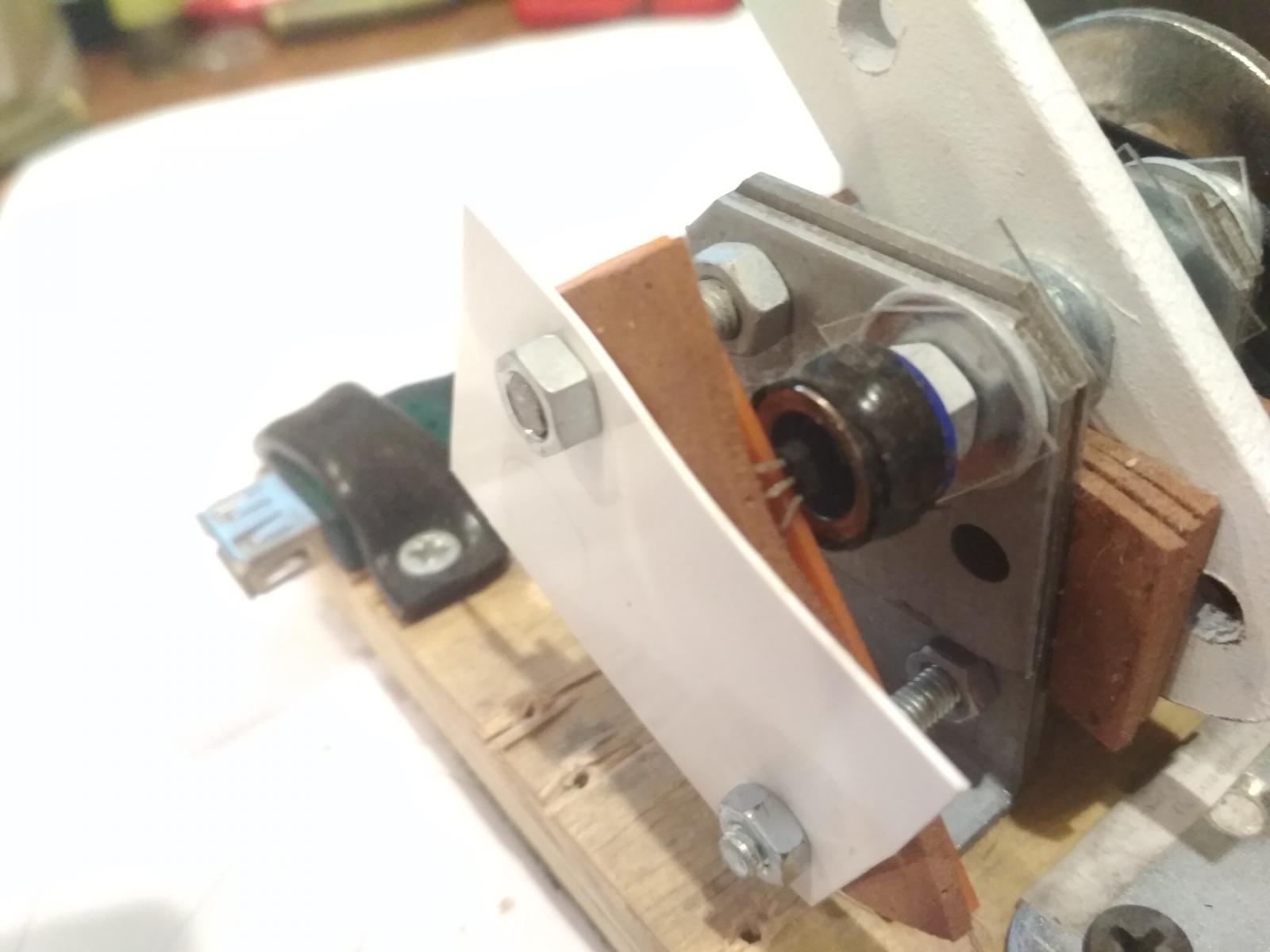

В итоге получается вот так.







Магнит изолентой примотал к пластиковой хрени, которую в свою очередь посадил на ось вращения.

Думал временно, попробовать, но до сих пор так и использую. В педалях то же самое,



Если что, магниты заказывал тут:http://magnet-prof.ru/index.php/Koltso/Magnit-N33-D10xd5x3mm.-diam/flypage.tpl.html

Высылают почтой, заказывать можно хоть поштучно.

[=SOVA=Teiger]

Перепробовал разные варианты крепления датчиков, как резюков так и холла.

Самый простой вариант получается если поместить датчик холла внутрь кольцевого магнита диаметральной намагниченности, а магнит при этом крепится непосредственно на оси вращения. При этом легко настраивать начальное положение оси, а датчик можно устанавливать любой стороной и в любом положении.



Кольцевые магниты я использовал 10Х5Х3 и 11Х7,5Х2,5

Вот такие:








Намагниченность должна быть обязательно диаметральная.


Чем меньше внутренний диаметр кольца, тем соответственно больше чувствительность.



В итоге получается вот так.








Магнит изолентой примотал к пластиковой хрени, которую в свою очередь посадил на ось вращения.

Думал временно, попробовать, но до сих пор так и использую. В педалях то же самое,



Если что, магниты заказывал тут:http://magnet-prof.ru/index.php/Koltso/Magnit-N33-D10xd5x3mm.-diam/flypage.tpl.html

Высылают почтой, заказывать можно хоть поштучно.

Классно. Но наши заразы на почте с меня за доставку 10 магнитов диаметральной намагниченности стоимостью 80 руб. содрали еще бабло за доставку. Итого получились они для меня за 450 руб.!

[Sokol1]





This setup work well. The "BIC pen HALL pot".







http://simhq.com/forum/ubbthreads.php/ubb/printthread/Board/81/main/365749/type/thread

[glassded]

А можно использовать педали от руля? Кто-нибудь пробовал?

[Komaroff]

А можно использовать педали от руля? Кто-нибудь пробовал?

https://forum.il2sturmovik.ru/topic/5732-avto-pedali-v-aviasimulyatorah/ Изменено 22 августа 2017 пользователем Komaroff

[ROSS_TaTaPuH]

А можно использовать педали от руля? Кто-нибудь пробовал?

могу отправить педали за копейки почти даром очень крепкие, в личку пиши
