А как вам такие педальки?

[=UKS=LW=GMC]

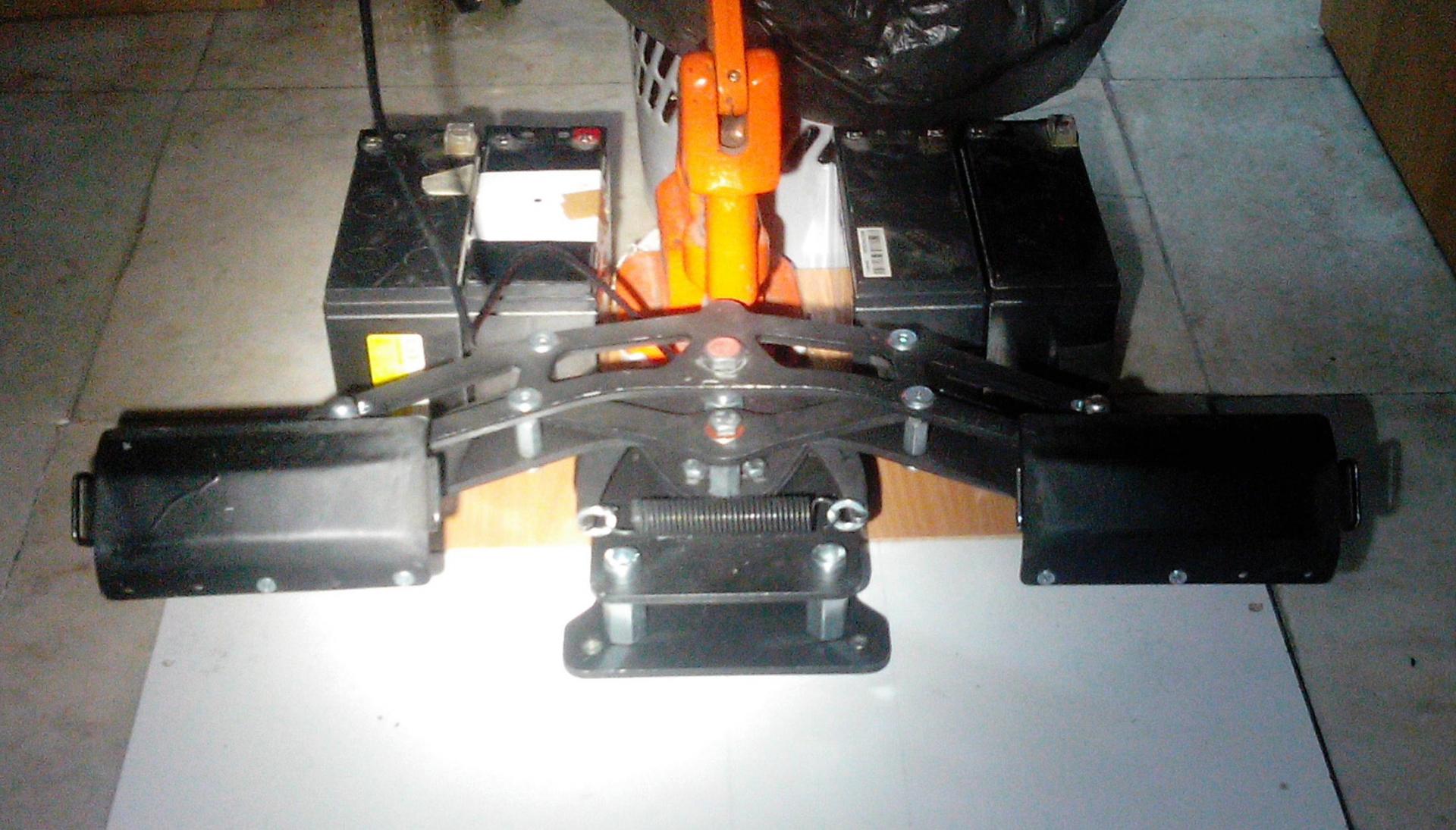

А как вам такие педальки аля сборная Баур, вкб и много других идей было подсмотрено, и мной еще пара идей добавлена, и под подшипники человека нарисовпно.





https://youtu.be/rK3JjmkKIds



На уголок будет поставлена жесткая резинка, чтоб стук убрать

[Harh]

Гм... Какие знакомые ушастые подшипники, небось KFL001? А стучащие уши - это уже дефект конструкции, ИМХО не стоило именно так делать.

[=UKS=LW=GMC]

Гм... Какие знакомые ушастые подшипники, небось KFL001? А стучащие уши - это уже дефект конструкции, ИМХО не стоило именно так делать.

Почему дефект то? Там резинка изначально планировалась. Просто не успел поставить

[Harh]

Почему дефект то? Там резинка изначально планировалась. Просто не успел поставить



Резинка-не резинка, но бьющие элементы мне лично не нравятся.

[Mihalich1981]

Интересно какова себестоимость...

[=UKS=LW=GMC]

Интересно какова себестоимость...

Все зависит от того где резать лазером и какие болты и подшипники ставить.

В МСК эти педальки, чисто резку, нам обсчитали в районе 9к, в Воронеже меньше в несколько раз получилось. Опять же в большинстве контор по резке минимальный заказ от 3-5т.р. А если резать партий 10 то будет неплохая скидка еще. Резать штучно не выгодно. Я себе мангал хороший сборный вырезал чтоб до минимальной стоимости добить. Подшипники обычные 19х6х6 можно купить за 20р за штуку, а можно и за 200. Kfl почем не знаю. Плюс мозги.

[olegiy]

Мне лазерная резка металла для педалей по типу "самых простых Роминых" обошлась 1450р, вместе с металлом.  В итоге, без контроллера они встали около 3000р. Правда, нужно учитывать промышленно развитый район и отсутствие дефицита  разной  мелочевки.

Необходимо отдать должное Роману за адекватную цену за свои изделия. При производстве  и  последующей продаже такую маленькую накрутку редко встретишь.



[=UKS=LW=GMC]

Мне лазерная резка металла для педалей по типу "самых простых Роминых" обошлась 1450р, вместе с металлом. В итоге, без контроллера они встали около 3000р. Правда, нужно учитывать промышленно развитый район и отсутствие дефицита разной мелочевки.

Необходимо отдать должное Роману за адекватную цену за свои изделия. При производстве и последующей продаже такую маленькую накрутку редко встретишь.

Резка этих обошлась 1550рублей.

[Harh]

По поводу себестоимости действительно очень зависит от предложения услуги. У нас в Челябинске есть вполне недорогая лазерная резка с недорогой же покраской.

[=UKS=LW=GMC]

По поводу себестоимости действительно очень зависит от предложения услуги. У нас в Челябинске есть вполне недорогая лазерная резка с недорогой же покраской.

Цэ да.

Кстати такие из дюрали или нержавейки будут 4к стоить. Считал ради прикола.

У вас в Челябинске вобще все сурово)))

[Harh]

Цэ да.

Кстати такие из дюрали или нержавейки будут 4к стоить. Считал ради прикола.



Когда детали заказывал, делали из обычной. Сколько бы стоило из нержавейки, не спросил. Но, к сожалению, более вещественно не скажу, т.к. это были разномастные детали из листа толщиной от 2 до 4.



У вас в Челябинске вобще все сурово)))



Это да, подтверждаю лично: суровая Челябинская помойка ))

Изменено 23 мая 2017 пользователем Harh

[ROSS_TaTaPuH]

1

Изменено 7 июня 2017 пользователем ross_TaTaPuH__

[smile_rudder]

Мне лазерная резка металла для педалей по типу "самых простых Роминых" обошлась 1450р, вместе с металлом.  В итоге, без контроллера они встали около 3000р. Правда, нужно учитывать промышленно развитый район и отсутствие дефицита  разной  мелочевки.



Это наверное при том, что при обработке на лазерном станке с ЧПУ уже использовалась готовая программа или была готовая 3Д модель изделий? Иначе пришлось бы  раскошелиться на программиста и технолога. А если ещё через официальную бухгалтерию пройти, то совсем всё дорого будет. Всех буржуев не накормишь.

[olegiy]

3D модель, в рамках освоения SolidWorks, нарисовал сам. Файл на резку был предоставлен мной в формате DXF. Оплатил с фирмы, по безналу.  Нужно же списывать мою тягу к развлечениям на издержки организации )))

Сейчас все стало проще...

[ROSS_TaTaPuH]

можно в 2500 вложится вот как у меня

https://youtu.be/giwiVLHcqbs,

видос снимал на скорую руку по просьбе одного вирпила

[Primum-agmen]

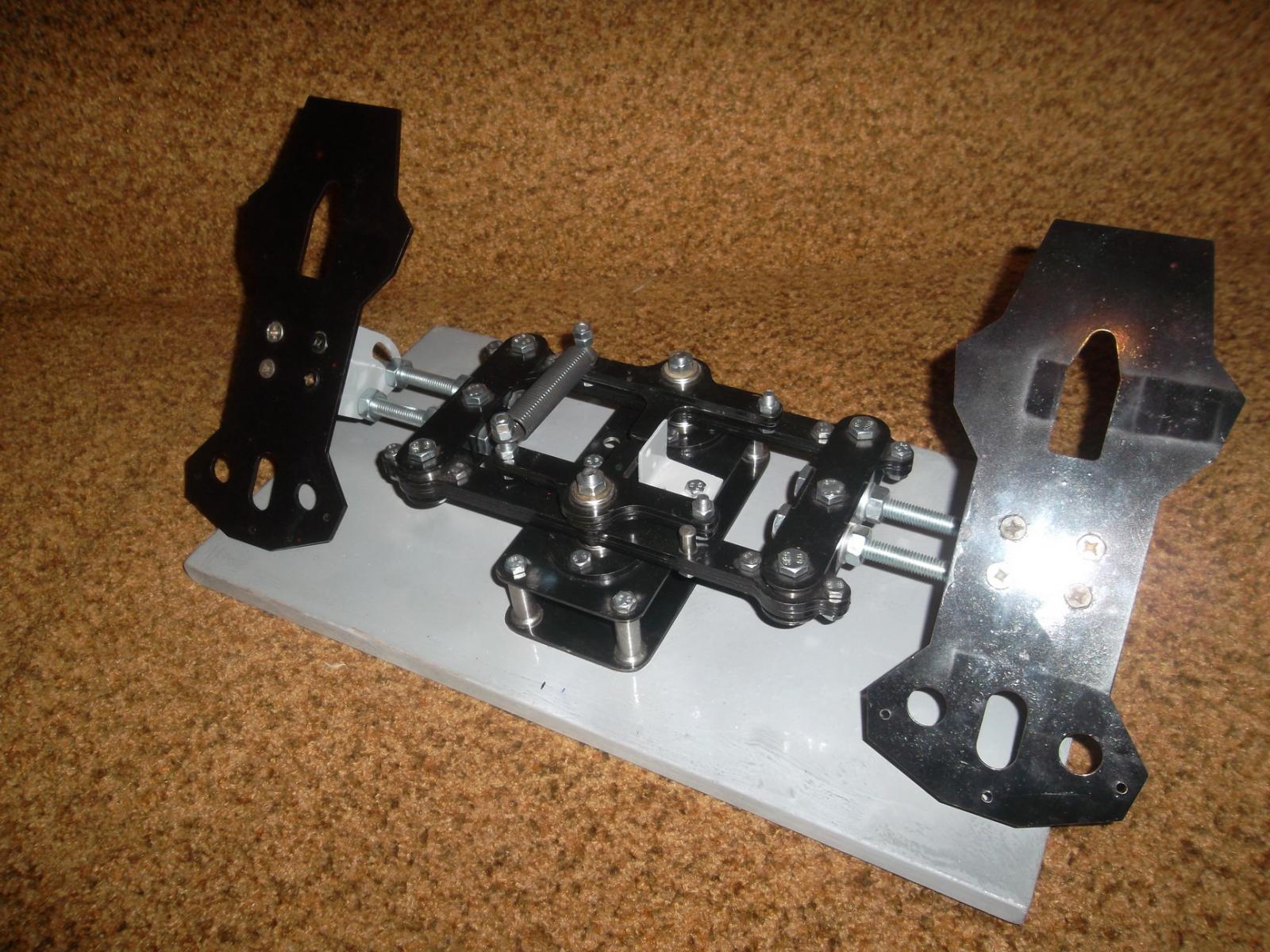

Себестоимость в 13м году с резкой и метизами-подшипниками была около 2.2т.р.



Кому надо для доделок-переделок, берите отсюда:

https://forum.il2sturmovik.ru/topic/2418-chertezhi-pedalej/?do=findComment&comment=250321

Изменено 4 января 2018 пользователем Primum-agmen

[gran]

По виду больше на плазменную резку похоже.

[=UKS=LW=GMC]

По виду больше на плазменную резку похоже.

Лазерная это. Плазма тоньше 5мм ( если не ошибаюсь или не придумали новый вид плазменной резки) метал не режет. Края сильно оплавляются на тонких металах.

[ROSS_TaTaPuH]



[=UKS=LW=GMC]

https://www.youtube.com/watch?v=giwiVLHcqbs

И чаго?





Несколько месяцев летал пока из стальных трубок не собрал на подшипниках. Давно это было...

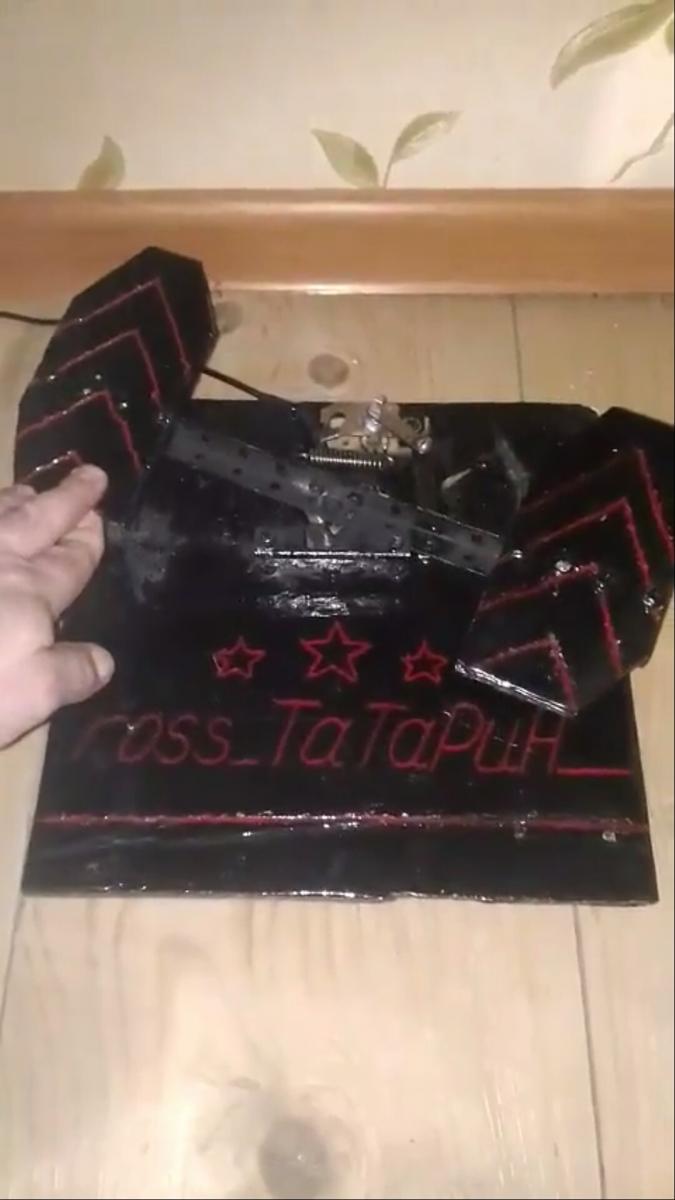

[ROSS_TaTaPuH]

И чаго?





Друг вот мои первые педали, себестоимость, только моя работа которуя я оцениваю в ноль, т.к. это мне было очень и очень интересно. Цена себестоимости разве что датчик и контроллер, грубо 500руб. Возможно я их и оставлю, а выше видео, фото с собой не имею вот и выложил видос с ютьюба куда как то залива. И все, так что ничего, выставил на продажу

Изменено 8 января 2018 пользователем ROSS_TaTaPuH

[Primum-agmen]

Лазерная это. Плазма тоньше 5мм ( если не ошибаюсь или не придумали новый вид плазменной резки) метал не режет. Края сильно оплавляются на тонких металах.

Ошибаешься)) Режет, качественно режет с соответствующими расходниками.
