Пульт управления самолетом,своими руками.

[VladimirV]

Всем здравствуйте.



Хотелось бы поделится опытом создания пульта управления самолетом(имеется виду триммера, радиаторы, шасси и тп.), в моем случае универсальном пультом управления.



Лично мне не хватало информации о создании данных устройств, возможно данный пост кому то поможет, подтолкнет к созданию своего устройства.





Сразу оговорись, это не коммерческий проект, все для себя.



Буду постить частями. Чтобы было удобрение читать.

Выкладывать буду с задержкой с задержкой, многое уже готово.



Также все те кто хочет, могут в этой теме выкладывать историю создания своих устройств, или хотя бы просто фото то, что у них получилось.

Вопросы по теме тоже принимаются, надеюсь коллеги помогут с ответами на них (по вопросу создания джойстика, и тп)

[=VIRPIL=Baur]

Считай что я уже приготовился и устроился по удобнее    Люблю сам мастерить, люблю посмотреть. Надо план (фронт работы) набросать...

[U053]

Фотки не открываются...

[VladimirV]

Спокойствие. фоток пака нет.

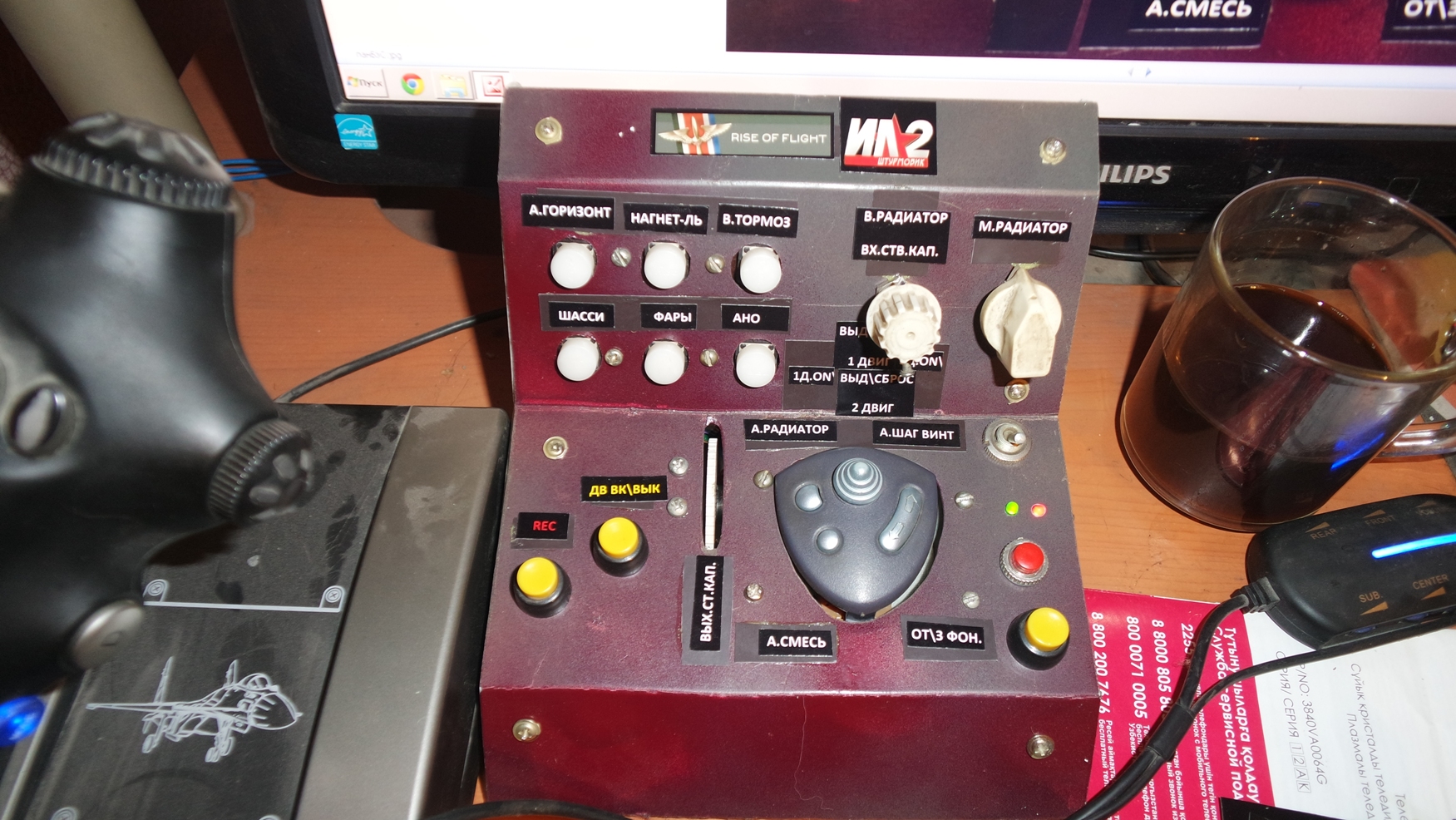

данная фотка всем видна?





[U053]

Солидно. Видно 4х тысячник. Правильное начало. Успехов!

[GVL224]

Солидно. Видно 4х тысячник. Правильное начало. Успехов!

Если про контроллер "Видно 4х тысячник"  то на фото Мджой8

[McFris]

На фото переключатели, которые с шильдиками ON OFF, они сломаются за месяц. Печальный опыт имеется. Все выкинул, нашёл и купил старые советские, с тех пор никаких проблем года 4 уже.

[=M=PiloT]

На фото переключатели, которые с шильдиками ON OFF, они сломаются за месяц. Печальный опыт имеется. Все выкинул, нашёл и купил старые советские, с тех пор никаких проблем года 4 уже.

от их не пробовал)),а  остальное все пробовал лет 10ть назад - увы хламище((, азиастко-китайозское, ручки норм, резюки мусор - пол года на активной макс, кнопки цветные плохо контачат, но живучие....мля у меня склад этой китайской аллергии....слить руки не доходят

[U053]

Если про контроллер "Видно 4х тысячник"  то на фото Мджой8

Ну, тогда ...посмотрим

На фото переключатели, которые с шильдиками ON OFF, они сломаются за месяц. Печальный опыт имеется. Все выкинул, нашёл и купил старые советские, с тех пор никаких проблем года 4 уже.

Сейчас в руках РОШ пятилетней давности с такими . Меняю контроллер. А переключатели без претензий.

[=VIRPIL=Baur]

На фото переключатели, которые с шильдиками ON OFF, они сломаются за месяц. Печальный опыт имеется. Все выкинул, нашёл и купил старые советские, с тех пор никаких проблем года 4 уже.

Не уверен что у меня такие же. Наверное просто по шильдам не стоит проводить идентификацию. У меня два года  нет, уже скоро три, работают без нареканий - http://avia-sim.ru/forum/viewtopic.php?f=34&t=722&start=180

Изменено 30 апреля 2017 пользователем -=NT=-Baur

[capitanblood]

Не уверен что у меня такие же. Наверное просто по шильдам не стоит проводить идентификацию. У меня два года  нет, уже скоро три, работают без нареканий - http://avia-sim.ru/forum/viewtopic.php?f=34&t=722&start=180

Роман, а у тебя работает индикация положения закрылков на пульте от Л-29, если да поделись схемой пожалуйста.

[=VIRPIL=Baur]

Нет, не работает. Хотел сделать, потом как то со временем забил...

[=M=PiloT]

Ну, тогда ...посмотрим

Сейчас в руках РОШ пятилетней давности с такими . Меняю контроллер. А переключатели без претензий.

много боев в день?

[RenderG]

Такие тумблеры можно найти минимум от пяти разных производителей и все с небольшими отличаями. Так что тут пальцем в небо.



Про провода. :-) Паяйте витой парой. Там медная жила и она вечна. А вот такие проводки сколь не брал - от облуживания становятся ломкими.

[=V=Heromant]

Про провода. :-) Паяйте витой парой. Там медная жила и она вечна. А вот такие проводки сколь не брал - от облуживания становятся ломкими.

Витая пара - не самый лучший вариант.

Во первых она бывает сильно разная. Иногда попадется такое Г, что выкинуть хочется.

Во вторых она таки довольно легко ломается и при этом достаточно жесткая и неудобная в укладке и использовании.

Ну и изоляция при лужении очень быстро оплавляется и оголяет провод больше, чем планировалось.



Лучше взять мгтф и обжать его концы наконечниками, с которых при необходимости можно срезать пластиковую юбку, а сам наконечник подрезать на нужную длину, если так критично с местом. Ну или найти такие наконечники, которые сразу без пластиковой юбки идут. Просто луженые провода под винт тоже не очень хорошо идут. Пайка все равно мнется и ломается на тонких луженых проводах.

[RenderG]

Во первых она бывает сильно разная. Иногда попадется такое Г, что выкинуть хочется.

Мне повезло, видать. 200-метровая бабина очень хороша. Cat5 - noname. Не ломается. Я говорю о внутренней пайке компонентов, которые внутри корпуса. Там она соотв не гнется и висит в статичном положении. А укладывать удобнее, ибо куда провод загнул там он и будет лежать. Естессно я подразумеваю, что витая пара расплетается и используются отдельные жилы. Которые еще и разных цветов, что полезно. Ну и чтобы сломать надо постараться. Хотя, конечно если совсем Г взять, то может. Но медная жила она и в африке медная жила.



мгтф и обжать его концы наконечниками

Ну тут имхо перебор. И мгтф одноцветный. Но в любом случае в сто раз лучше китайских проводов под пайку которые ломаются иногда с первого перегиба в месте лужения.





изоляция при лужении очень быстро оплавляется и оголяет провод больше, чем планировалось.

Ну больше 25 ватт паяльником вообще не стоит такие вещи паять. Изменено 1 мая 2017 пользователем RenderG

[U053]

много боев в день?

Достаточно

[RenderG]

(только что проверил экспериментально.

Ножка светодиода отломилась на 3-м перегибе туда-обратно на 180.

Ножка от резистора за 5,

Облуженный кончик провода как на фото - 2 (но тут сам провод китайцы могли перегреть при лужении. У меня пара сотен 15см кусков уже облуженых. Фигня полная.   внутри он какогото вообще гнилого цвета.

Жила одножильной витой пары - 4.

Жила многожильной (мягкой) витой пары, облужена, в месте лужения сломалась на 6.



Доступность витухи также играет роль. Ну это так - исключительно как опытом поделиться. Яж не настаиваю.

[U053]

А! Вот вспомнил! Мне тут надо было на работе пару витых прокинуть, ну и обжать. Поискал в нете-нашел как . Так вот там поминалось, что попадаются провода алюминиевые покрытые медью. Это про витую пару.

[VladimirV]

Про тумблеры и резисторы.

Во первых серьезных нагрузок на устройство не планируется, во вторых заменить их не проблема.



Про провода.

Проводки с обуженной медной жилой внутри, да немного ломковаты, просто надо быть аккуратным при укладки. Использую их потому, что они были куплены уже давно.



Да нормальная витуха очень надежный вариант, единственное для этих целей ее надо распутывать, не очень удобно.





Попробую свои блудить и протестировать на ломкость.



[RenderG]





 Так вот там поминалось, что попадаются провода алюминиевые покрытые медью. Это про витую пару.

 Ну можно брать категорию 6 для надежности. Но "попадается" - так это во всем попадается.



А еще витой парой очень удобно делать так.

[U053]

 Ну можно брать категорию 6 для надежности. Но "попадается" - так это во всем попадается.



А еще витой парой очень удобно делать так.



Вот тут такой момент: написано одно, а... Короче, пробовать надо.

[=V=Heromant]



Ну больше 25 ватт паяльником вообще не стоит такие вещи паять.

Я работаю исключительно паяльной станцией. Но это не спасает от оплавления изоляции. Разве что сплавом Розе лудить, но он сам по себе хрупкий.

А на счет оконцевания - я тему спутал. Думал это тема про реплику КГ13, где как раз тема проводов с креплением под винт была затронута.

[RenderG]





где как раз тема проводов с креплением под винт была затронута.

 Я какраз ее прочел и понял уже.

[VladimirV]

И таки продолжим.



Часть первая: Идея.



Вдохновленный идеей создания собственного устройство ввода, полез в интернеты за информацией. Нашлась множество фотографий различных устройств, в основном РУДов.

Спустя долгое время, (потраченное на размышления) было приобретено следующее.

Разноцветные кнопки 2х размеров, 4 тумблера без фиксации(возвращаются в центр), 6 переменных резисторов 3 из них с фиксируемым центром. Также коннекторы BLS, ручки для крутилок, проводки. Корпус для устройства.







Контроллер от уважаемого GVL224. Все остальное куплено в «ЧИП и ДИП».



Из всего этого попробуем собрать вот это.





Отставит Звезду смерит, сверился со схемой сборки, не хватает некоторых деталей.



Тогда попытаемся сделать что-то вроде этого.









Попробовал провода на прочность, 4 перегиба где то. Считаю норм.

[=VIRPIL=Baur]

Я уже давал ссылку своих панелек. Так вот половина ТОЧНО не используется.

1. Избегай размещения однотипных "тумблажималок".

2. Не переусердствуй с количеством.

3. ОЧЕНЬ желательно подписать более половины (как показывает практика их и будешь использовать).

4. Располагать так, чтобы можно было найти не глядя на ощупь.

[Mocker]

вот собирал из того что было-потроха от геймпада-четвертая ось на педали.надписи на магнитной бумаге-можно менять как хочешь

[=FA=CATFISH]

вообще-то надо бы начинать со списка требуемых и используемых функций  в игре, потом продолжить их описанием (кнопка, тумблер, трехпозиционный тумблер, ось).

Разбить их на блоки по функциональным типам (моторная группа, вооружение, авионика, и т.д.)

А уж потом коробочки рисовать

Изменено 1 мая 2017 пользователем =FA=CATFISH

[=VIRPIL=Baur]

вот собирал из того что было-потроха от геймпада-четвертая ось на педали.надписи на магнитной бумаге-можно менять как хочешь

хороший пример

[RenderG]





4 перегиба где то.

 Это на нелуженом? Ломаются они в местах пайки потому как.





Тогда попытаемся сделать что-то вроде этого.

На вскидку - внутрянка от тумблеров упрется в кнопки и нижние резюки. Раз в 3Д моделишь, то сразу и со внутрянкой надо.



Ну и как тут писали - сначала функционал, потом прототипирование.

[=V=Heromant]

Вообще, из того, что на фотке с рассыпухой - 99,9% что провода фиговые. Сам сто лет назад брал такие в ЧипДипе, по глупости. Они лудятся исключительно с кислотой, да и то не очень, что для пайки вообще плохо. В результате с 2000 года эти провода в чемодане лежат, так и не использованы никуда...

[=VIRPIL=Baur]

Я просто поражён как вы по фото определяете качество комплектующих. Мне бы так ...

[=V=Heromant]

Я просто поражён как вы по фото определяете качество комплектующих. Мне бы так ...

Такие вещи как провод, обычно идут наборами. Сильно сомневаюсь, что ЧиД менял поставщика, а внешне они выглядят один в один и форму держат точно так же. Остальные комплектующие я не смотрю, так как там гораздо больше производителей, хотя и внешне они могут быть похожи.



Будем надеяться, что я ошибся. Потому что тогда автор темы действительно избавится от одного из вариантов качественного гемороя...

[=VIRPIL=Baur]

Зато я теперь знаю кому присылать фото для экспертной оценки.

[=V=Heromant]

Тогда мне придется сначала скинуть тебе фото содержимого моего чемодана, чтобы ты знал что именно я могу оценивать...

[VladimirV]

Да боюсь «RenderG» и «=V=Heromant» провода г.

Мне тоже верится с трудом, что эти проводки из «ЧИП и ДИП» как то серьезно возросли в качестве за последние несколько лет.

Но паяются и лудятся нормально, хотя возможно это из за китайского флюса и китайской паяльной станцией.





[RenderG]

Я просто поражён как вы по фото определяете качество комплектующих. Мне бы так ...

Все просто. Автор же сказал, что брал в чипидипе. Там эти провода одни такие. :-)



Зы. Фотки не кажет

Изменено 2 мая 2017 пользователем RenderG

[U053]

Запугали парня

[McFris]

Я просто поражён как вы по фото определяете качество комплектующих. Мне бы так ...

Не определяем, а просто подходим с опаской. Увидел некий "маркер", напрягся. Оно вроде и необязательно сработает, но часто выручает от лишних проблем.

[VladimirV]

Зы. Фотки не кажет



Да, действительно не видны. Причем на пк и планшетке все видно, а на ноуте нет.





А есть возможность пост отредактировать? Не вижу кнопку.
