2./SG2_Semyon- Опубликовано: 5 июля 2021 Опубликовано: 5 июля 2021 Я использую конфигуратор JCC3_206521. Новые конфигураторы видят только одну ось на платах расширения. Новых версий прошивки для этой платы на дропбокс не видел.
kreml Опубликовано: 8 июля 2021 Опубликовано: 8 июля 2021 Да, надо комплект прошивок для плат расширения обновить на дропбоксе, сделаю.
DrPalych Опубликовано: 3 октября 2021 Опубликовано: 3 октября 2021 Всем здравия.Прошу помощи у уважаемого сообщества.Имею кобру с контроллером Kreml ver.2.04 c5.Возникла необходимость заменить ручку на самодельную.Подскажите как правильно сделать, слышал нужны платки на сдв.регистрах.Какие и где их можно приобрести?Был бы очень признателен за помощь.
Vumpel18 Опубликовано: 4 октября 2021 Опубликовано: 4 октября 2021 23 часа назад, DrPalych сказал: Всем здравия.Прошу помощи у уважаемого сообщества.Имею кобру с контроллером Kreml ver.2.04 c5.Возникла необходимость заменить ручку на самодельную.Подскажите как правильно сделать, слышал нужны платки на сдв.регистрах.Какие и где их можно приобрести?Был бы очень признателен за помощь. Какой именно РУС меняется ?. Скрытый текст От этого многое зависит. Плату расширения можно найти, но нужно знать какой РУС будет использоваться. Возможно возникнет необходимость заливать новый профиль.
DrPalych Опубликовано: 4 октября 2021 Опубликовано: 4 октября 2021 Ручка самодельная на 13 кнопок + 2 хатки.
unhappytroll Опубликовано: 22 октября 2021 Опубликовано: 22 октября 2021 Вопрос. Контроллер С5, v.2.04, прошивка 139. А какие ручки к нему вообще можно подключить, кроме ручки Кобры? В мануале заявлено что любые, поддерживающие сдвиговые регистры - однако подключённая ручка от TM F-16 FLCS, на 4021, показывает далеко не все кнопки. Или надо подключать не в разъём ручки, а в технологический разъём SPI? 19.01.2021 в 20:40, kreml сказал: Парни, FLIP совсем не дружит с ВИН10. у меня вроде работает, после некоего шаманства, коего я сам не очень понял.
unhappytroll Опубликовано: 23 октября 2021 Опубликовано: 23 октября 2021 Скрытый текст выглядит это вот так
VilliV Опубликовано: 10 апреля 2024 Опубликовано: 10 апреля 2024 Уважаемые форумчане. Подскажите как быть с платой Arduino Pro Micro. Как ее прошить и что куда подключить? Может есть какой мануал? Раньше помнится был. По сути нужно 3 оси (в идеале 5) и сдвиговые егистры под кнопки.
2./SG2_Semyon- Опубликовано: 10 апреля 2024 Опубликовано: 10 апреля 2024 (изменено) Прошивать можно через программатор или через MMJOY (при условии наличия загрузчика arduino).Это через mmjoy https://sites.google.com/site/mmjoyproject/прошивка. Если записать загрузчик Станислава, через mmjoy прошивать больше гн получится. Но можно будет записывать прошивку через конфигуратор F3/L3. Может найдется что нибудь полезное https://www.youtube.com/@kreml75/videos. Сначала лучше записать загрузчик F3 через mmjoy, потом через конфигуратор прошивку F3. Изменено 10 апреля 2024 пользователем semenovkr 1
VilliV Опубликовано: 10 апреля 2024 Опубликовано: 10 апреля 2024 Если зашивать загрузчик от Станислава, то какой файл заливать? Там бутлодеры для 646 и 128 версии атмеги. При попытке залить файл для микро с расширением .cff (usbAtmega32u4.cff) получается устройство которое ни как не настроишь - V3.1
2./SG2_Semyon- Опубликовано: 10 апреля 2024 Опубликовано: 10 апреля 2024 Какая версия конфигуратора? Посмотри здесь https://www.dropbox.com/sh/3zfkvqjzve23cl0/AABHoI4G4KNC0O4hbX3_u33ia?dl=0.
Swift_CCCP Опубликовано: 9 декабря 2024 Опубликовано: 9 декабря 2024 Прошил Ардуино про микро прошивкой F3. Плату использую шилд от Capitanblood. Не соображу как подключить плату регистров на cd4021. Как я понял каналы связи прошиты жёстко и произвольно их нельзя менять. Вот ни как не выходит каменный цветок. Какие ноги использовать для cs и data?

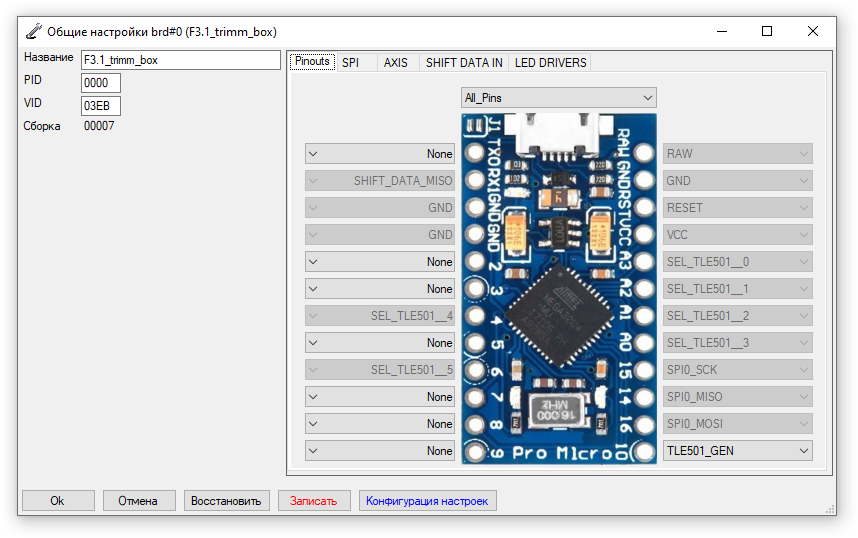

2./SG2_Semyon- Опубликовано: 15 декабря 2024 Опубликовано: 15 декабря 2024 (изменено) 09.12.2024 в 11:16, Swift_CCCP сказал: Прошил Ардуино про микро прошивкой F3. Плату использую шилд от Capitanblood. Не соображу как подключить плату регистров на cd4021. Как я понял каналы связи прошиты жёстко и произвольно их нельзя менять. Вот ни как не выходит каменный цветок. Какие ноги использовать для cs и data? Пины можно настраивать в конфигураторе. Но у некоторых фиксированные назначения. Скрытый текст Изменено 15 декабря 2024 пользователем 1./SG2_Semyon-

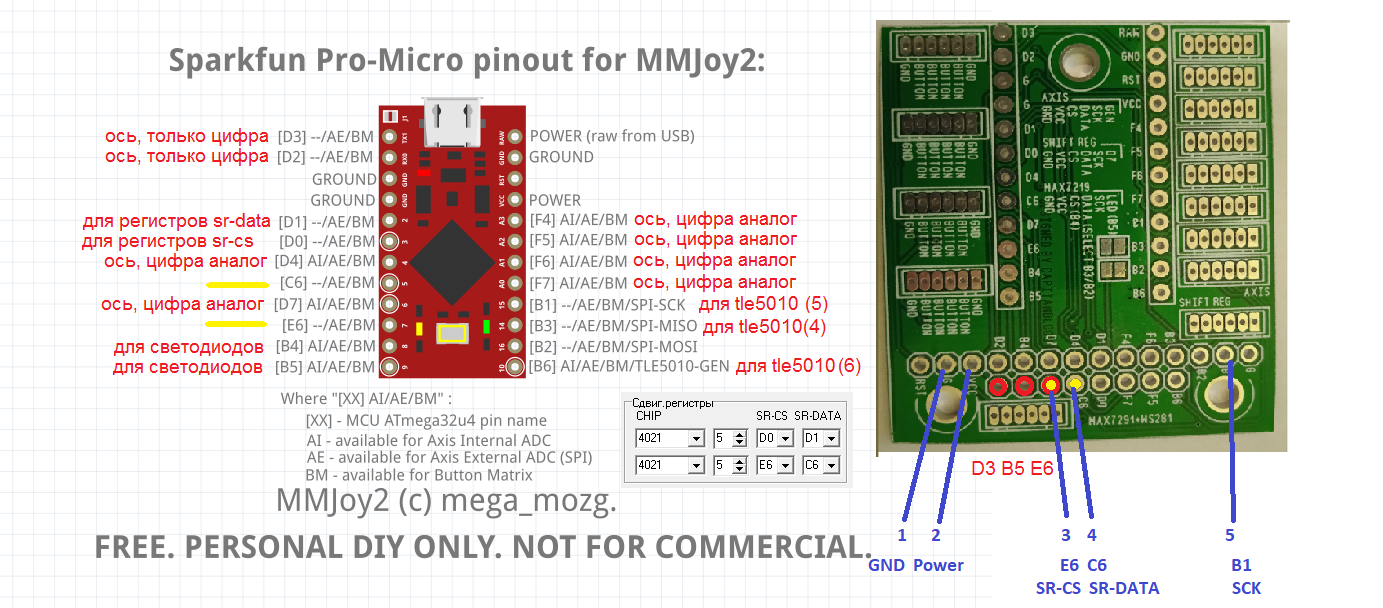

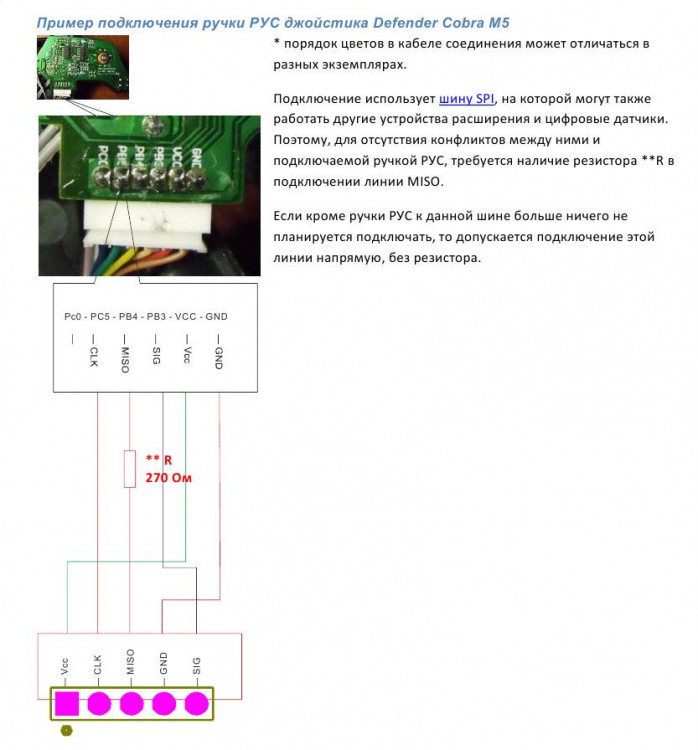

Swift_CCCP Опубликовано: 15 декабря 2024 Опубликовано: 15 декабря 2024 Как я ни вертел, не заработали сдвиговые регистры. Дорисуйте схему плз. Хочу сделать универсальный шилд и под прошивку MMJoy2 и под прошивку от Kreml. Допустим Miso я возьму SPI0_MISO, если без TLE5010 то напрямую, если совместно с TLE5010- то через резистор 270 Ом. Или нужно брать SHIFT_DATA_MISO? Откуда тогда брать CS(SIG)? Прилагаю скрин с каспиновкой MMJoy2 на шилде от Capitanblood. Что б было понятно что с чем хочу скрестить).

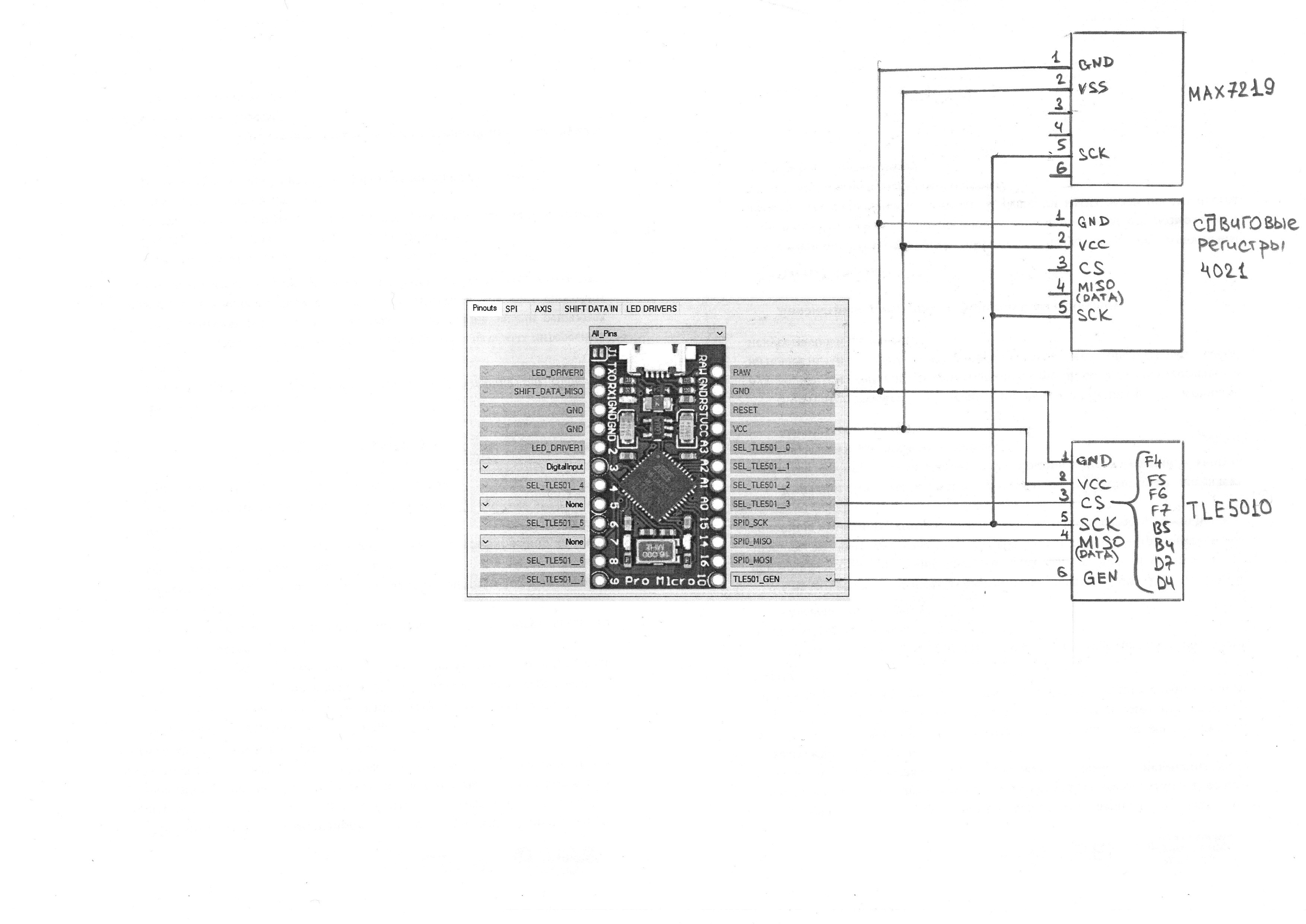

2./SG2_Semyon- Опубликовано: 17 декабря 2024 Опубликовано: 17 декабря 2024 "Допустим Miso я возьму SPI0_MISO, если без TLE5010 то напрямую, если совместно с TLE5010- то через резистор 270 Ом. Или нужно брать SHIFT_DATA_MISO?" Да. SHIFT_DATA_MISO это пин для сдвиговых регистров. Резистор не нужен. Скрытый текст 1
Swift_CCCP Опубликовано: 18 декабря 2024 Опубликовано: 18 декабря 2024 Спасибо! Регистры заработали. Остался вопрос по светодиодам.
2./SG2_Semyon- Опубликовано: 19 декабря 2024 Опубликовано: 19 декабря 2024 18.12.2024 в 10:10, Swift_CCCP сказал: Спасибо! Регистры заработали. Остался вопрос по светодиодам. Как планируется подключать светодиоды?
