Контроллер головы РУС X55 для замены электроники. Самодельщикам.

[=V=Heromant]

В связи с образованием излишков, продам неспешно:



Контроллер головы для РУС Saitek X55. Предназначен для замены родной электроники на самодельную.

Вообще я не планировал его продавать и делал сугубо под свои потребности, потому есть ряд важных особенностей:

- питание контроллера 3.3 вольта. От 5ти вольт питать категорически нельзя.

- линии интерфейса связи (работает по SPI, подключается аналогично сдвиговым регистрам, отдает 4 байта информации о состоянии кнопок) так же не совместимы с 5ю вольтами и требуется делать согласование на стороне контроллера пользователя.

- имеется отдельная линия питания для светодиодов подсветки. Возможно изменение яркости подсветки, посредством ШИМ. Но сам ШИМ должен быть внешним.



В связи с перечисленными выше особенностями, данный контроллер подойдет только самодельщикам, которые как минимум дружат с паяльником.



Печатная плата контроллера изготовлена на заводе с соответствующим качеством.

Присылаю с запаянным и прошитым контроллером на борту (stm32f103t4u), распаянным кварцем и прочей мелочевкой, с полностью протестированными линиями ввода-вывода. Вам останется только перепаять с родной головы тактовую кнопку, хатки и провода светодиодов. Ну и линии связи с Вашим контроллером джойстика.



Возможна несложная индивидуальная коррекция прошивки (переставить местами кнопки в посылке, увеличить размер пакета и тому подобное) по договоренности. Что-то сильно экзотическое, теоретически тоже возможно.



Если кому-то сильно хочется - могу выслать только плату и схему расположения деталек и распайки. Но тогда требования к дружбе с паяльником резко повышаются, т. к. паяльником Вы припаять микроконтроллер не сможете, и даже фен не гарантирует 100% качества. Ну и для прошивки вам потребуется дополнительное оборудование.

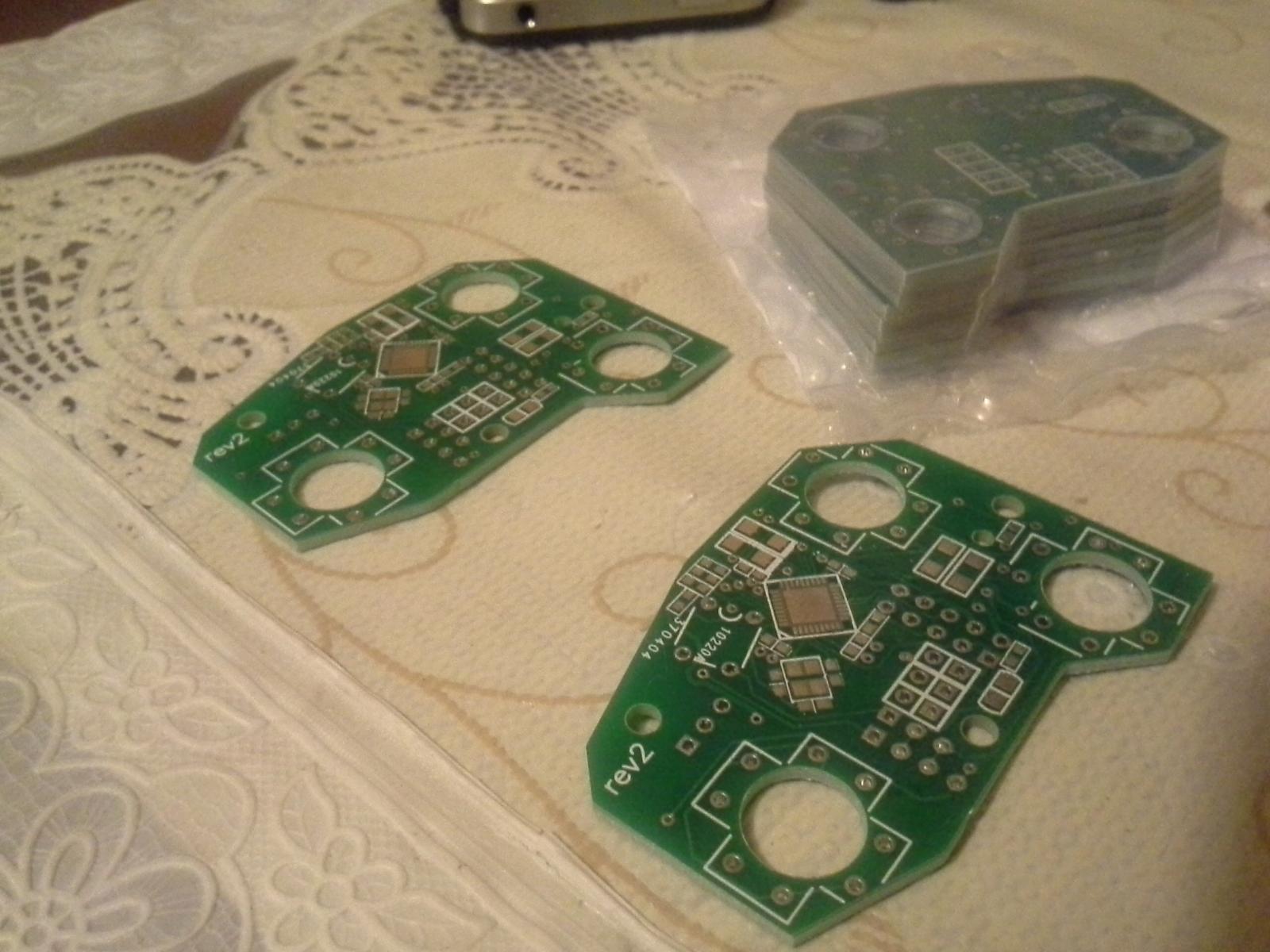

В исходном состоянии плата выглядит так:

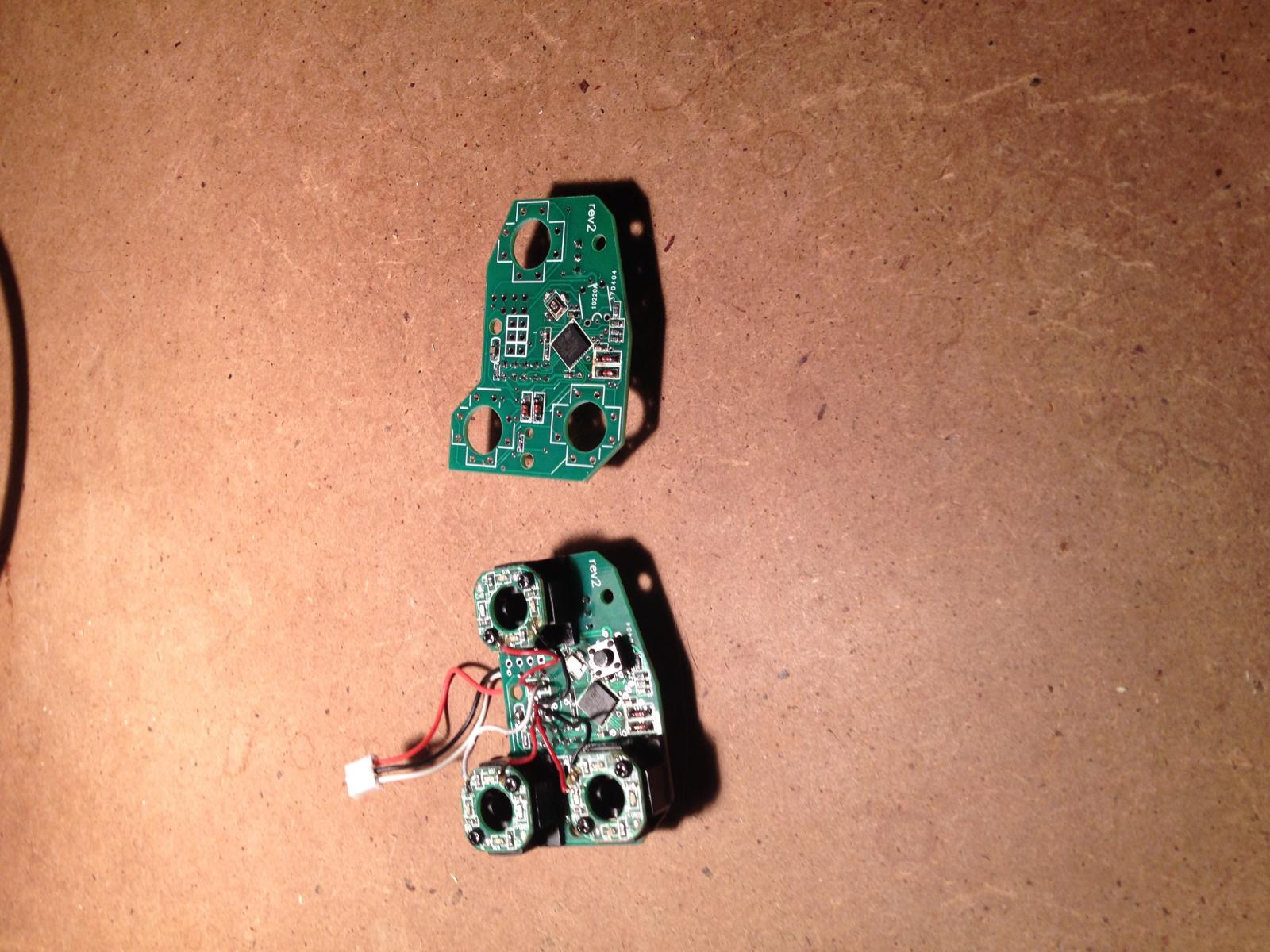

На следующем фото:

Верхняя плата - вид, в котором Вы получите сей девайс

Нижняя плата - то, что должно будет у Вас получиться после допайки необходимых запчастей от Вашего джойстика.



Гребенки могу не запаивать (т.к. с установленной гребенкой разъема один из крепежных винтов корпуса ручки придется вырезать. Для ручки это не критично, но кому-то это может не нравиться.



Стоимость контроллера 900 рублей + пересыл.

Стоимость голой платы 250 рублей + пересыл.
