Если кому будет интересно, могу предложить решение на базе вот такой платы

В отличии от платы моей разработки, с этой придется самостоятельно повозиться в плане подключения к коннекторам РУДа и понадобится небольшой обвес, чтобы заработала регулируемая подсветка.

Опубликовано:

Спасибо Саша! Приму к сведению! Пока веду душевную беседу с Кремлем, дальше посмотрим!)

  • 1 месяц спустя...
Опубликовано:

подскажите, на  Ebay появилась плата контролер  F-16 lдля Кабана, если ее поставить ,проблема решится или нет?

22.04.2020 в 05:46, kreml сказал:

Если кому будет интересно, могу предложить решение на базе вот такой платы

В отличии от платы моей разработки, с этой придется самостоятельно повозиться в плане подключения к коннекторам РУДа и понадобится небольшой обвес, чтобы заработала регулируемая подсветка.

простых путей мы никогда не ищем, но к сожалению он был, и нет его теперь!

Опубликовано:

Кому то проще, а кому то и нет) Мне приходилось очень много паять, стал опасаться за свое зрение.

Сейчас жду заказ готовых плат али, с ними постараюсь показать как все сделать самостоятельно.

(по поводу контроллера F-16 не подскажу, с данным устройством не знаком)

  • 2 недели спустя...
Опубликовано:
20.04.2020 в 00:26, Vumpel18 сказал:

РУД начинает умирать.

  Показать содержимое

Срочно разобрать. Проверить все кабеля с прозвонкой. Удалить всё ПО HOTAS Warthog. По новой прошить.

В случае клиники искать основную плату под замену или переводить на другой контроллер.

Снова вспоминаются все прелести ПО супер РУДа.



на нетбуке он заработал, все кнопки были исправны до тех пор пока не стал прошивать, после чего система его обнулила и теперь не видит! При прошивке выдало ту же ошибку!

  • 1 месяц спустя...
Опубликовано:

Для тех, кому я делал платы на замену родного контроллера РУД:
изначально плата не поддерживала миниджойстик РУДа, буквально недавно разобрался с этим вопросом, теперь указатель работает. Если интересно, просьба связаться со мной для получения инструкций по активации функционала.



Также сейчас изучаю вопрос заказа изготовления плат на заводе, заинтересованных в замене родной электроники РУДа прошу отписаться.

  • Спасибо! 2
  • Поддерживаю! 1
Опубликовано:

Встаю в очередь на электронику для РУД.

  • 1 месяц спустя...
Опубликовано:

Присоединюсь, пожалуй.

И, хорошо бы, апгрейд миниджойстика на РУДе на что-либо более функциональное.

Опубликовано:

Платы контроллеров приехали, я сам в отпуске еще неделю. По возвращению займусь ими.

  • 2 недели спустя...
Опубликовано:

Только домой прилетел. Пока идет борьба с акклиматизацией, ох уж эти часовые пояса)))

  • 5 недель спустя...
Опубликовано:
02.09.2020 в 19:19, kreml сказал:

Только домой прилетел. Пока идет борьба с акклиматизацией, ох уж эти часовые пояса)))

Всех приветствую.

Написал в почту Kreml.

Полгода стоит ваш контроллер. С ним всё ОК. Очень интересует возвращение министику "родного функционала". Жду ответа.

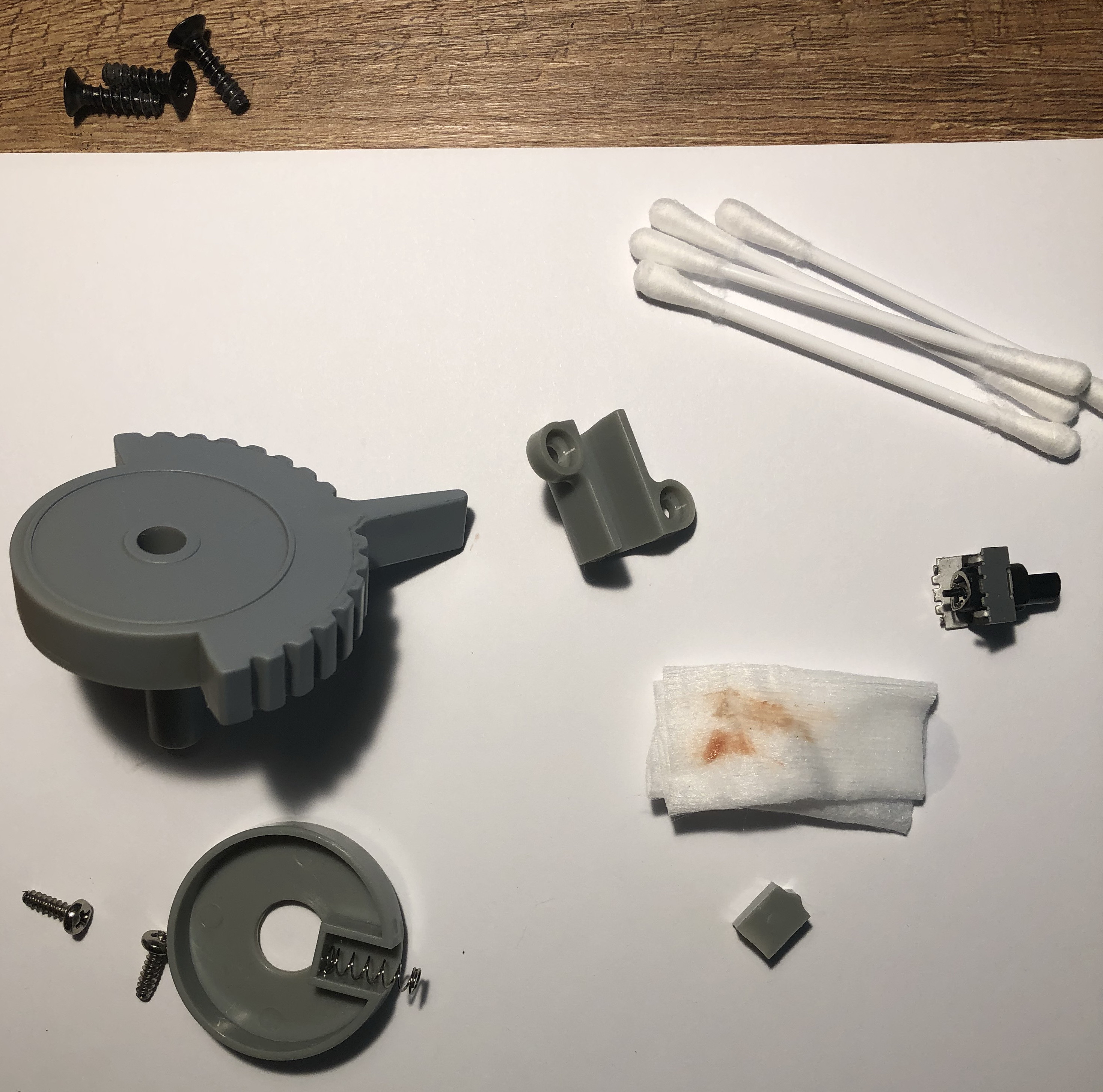

                        Есть ещё одна причина писать в эту тему. Начал шуметь "слайдер". Потом вообще отказался работать - прогой ничего не смог сделать. Пришлось разбирать, мыть, смазывать. Работу и нормальную амплитуду движения восстановил. Однако "шум" остался, хотя и стал меньше.

Интересует кардинальное решение проблемы - замена потенциометра либо (если это возможно) на датчик Холла. Поскольку я не специалист, хотел бы услышать мнение сведущих товарищей.



Опубликовано:

не проще купить такой же резюк и не париться?



Опубликовано:

На сборку и разборку ушло 15 минут.И вроде как не запарился...

Насчёт купить. Сразу куча вопросов к специалисту (я не радиоинженер, увы):

А они  продаются повсеместно? А как угадать, что это он? Какие у него характеристики? Выбирать то как - по цвету или по размеру...?

Буду премного благодарен

Опубликовано:

Еще немного терпения.

Вчера уже хотел доложить о готовности плат и прошивки к ним, но в самом конце нашел неприятную ошибку. Сейчас выбираю вариант ее исправления.

Резистор, как правило, ставят номиналом 10 кОм. Ну и главное чтобы по размерам подошел

  • Нравится 1
Опубликовано:

Надеюсь на ваш успех, дайте знать по готовности и как все это приделать в девайс без больших проблем и какова будет цена этого устройства!?

Опубликовано:

1. Сама плата ставится взамен оригинальной без каких либо переделок. Единственное, что нужно сделать самому, это перепаять юсб кабель со старой платы на новую.

Если данная операция вызывает затруднения, то можно просто переслать оригинальную плату вместе с кабелем мне, я сам поменяю.



2. По поводу министика: в данных РУДах используется две разновидности датчика министика. У меня в руках есть только один тип. Под него прошивка и сделана. Если у кого то не заработает, значит как раз попался другой тип датчика, тогда дайте знать, допишу прошивку и под него.

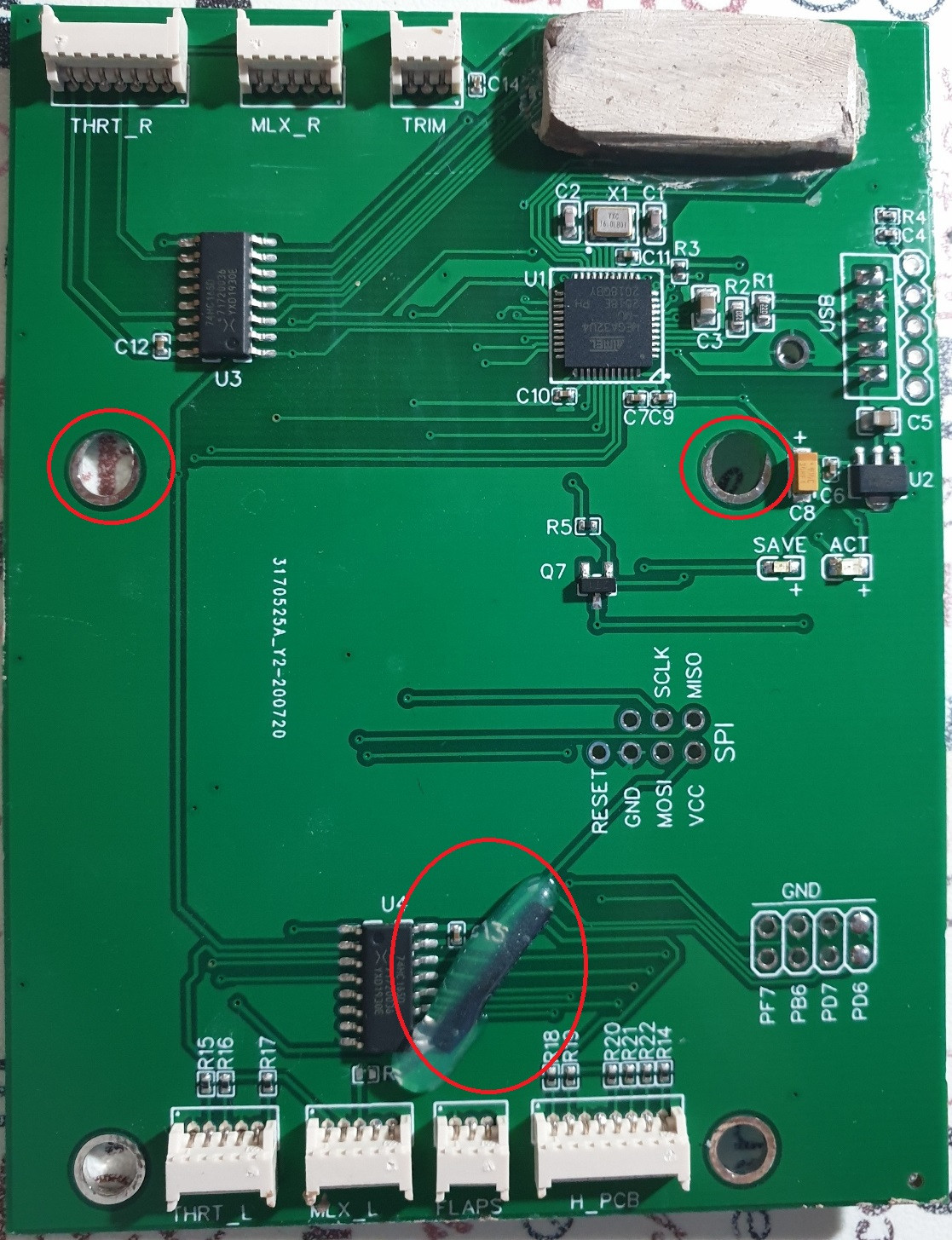

3. При проектировании плат, были допущены ошибки.

А) расстояние крепежных отверстий на 1.5мм меньше нудного. В итоге пришлось рассверливать отверстия.

Б) одна линия данных неверно проведена. В итоге на плате пришлось сделать короткую перемычку.

В итоге все работает как надо, но внешний вид немного пострадал.



Эти платы будут со скидкой.

Сразу же заказываю новую партию плат, с исправлениями. Кто резервировал платы, по желанию могут либо забрать те что есть, либо дождаться новой партии (примерно месяц).



По ценам прошу в личку/скай/почту спрашивать.

(фотки плат сегодня постараюсь выложить)

  • Нравится 2
Опубликовано: (изменено)
02.10.2020 в 13:47, Shimmy сказал:

...Очень интересует возвращение министику "родного функционала". Жду ответа.

...

Первое что требуется сделать, проверить отсутствие подтягивающих резисторов на плате контроллера. Если присутствуют, следует убрать.

На фото отмечено расположение




затем обновить прошивку и конфигуратор (во вложении)

frm.zip 269121.zip



//------------------------------------------------------------------------------------------------------------------------//

Ну и фото новых плат контроллеров, инженерных образцов))

Платы с исправлениями уже в производстве:




Изменено пользователем kreml
  • Нравится 5
Опубликовано:

Добрый день.

Подтягивающие резисторы на плате контроллера у меня присутствуют. Вы написали, что их нужно убрать. Если я правильно понял их нужно выпаять.

Если перепаять кабель я смог, ту убрать резисторы... Выпаять их аккуратно я точно не смогу.

С ув.


  • В замешательстве 1
Опубликовано:

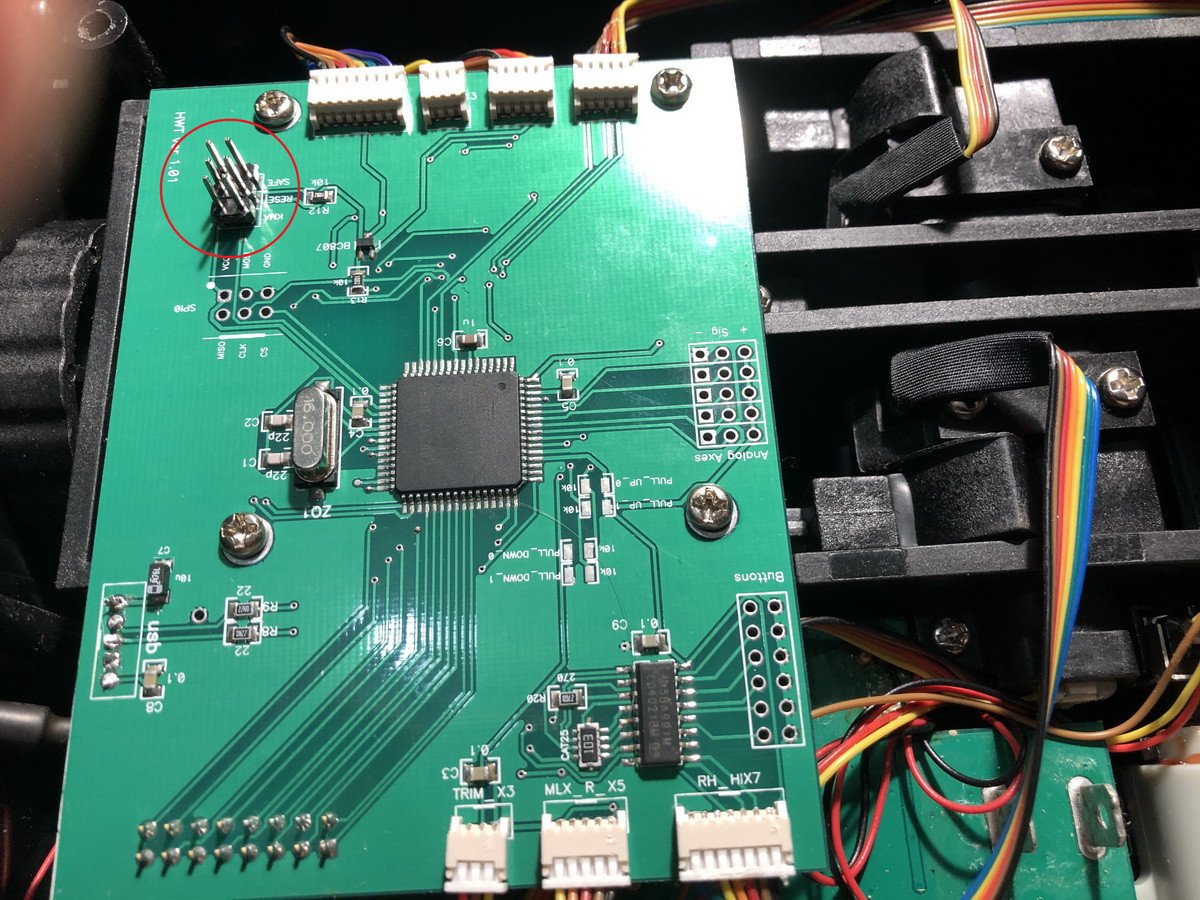

На этом фото резисторы отсутствуют

Надо теперь только прошивку обновить

  • Поддерживаю! 1
Опубликовано:

Имеется ввиду конкретно такой контроллер как у меня (на фото) И просто нужно перепрошить?

Опубликовано:

Все верно. Просто скачайте новый конфигуратор и обновите прошивку. Она именно для такой платы как у вас на фото.

  • Нравится 1
Опубликовано:

Добрый день. Можно задать один вопрос по руду Hotas Warthog, может знаете в чем проблема. При поднятии левой ручки руда, не срабатывает включения/выключения левого двигателя, но увеличения и уменьшения газа работает. У правой ручки все срабатывает. В чем может проблема быть?

Опубликовано:
1 час назад, PryamovMaksim сказал:

Добрый день. Можно задать один вопрос по руду Hotas Warthog, может знаете в чем проблема. При поднятии левой ручки руда, не срабатывает включения/выключения левого двигателя, но увеличения и уменьшения газа работает. У правой ручки все срабатывает. В чем может проблема быть?

Трудно определенно сказать, но похоже на проблемы с калибровкой. Кнопки эти программные, и должны срабатывать при определенных числовых показателях осей.

  • Нравится 1
Опубликовано:
48 минут назад, kreml сказал:

Трудно определенно сказать, но похоже на проблемы с калибровкой. Кнопки эти программные, и должны срабатывать при определенных числовых показателях осей.

Какой программой можно откалибровать? Я калибровал стандартной windowsкой для джойстиков, оси откалибровал но проблема осталась. Прошивку обновил с их официального сайта, все равно проблема осталась. Разобрал проверил, вроде бы с датчикми хола там все в порядке, я то по началу думал что там обычные переменные резисторы. Я так понял это вовсе не физические кнопки, а программно переключаются при поднятии и сдвига рычага?

Опубликовано:
15 часов назад, kreml сказал:

Трудно определенно сказать, но похоже на проблемы с калибровкой. Кнопки эти программные, и должны срабатывать при определенных числовых показателях осей.

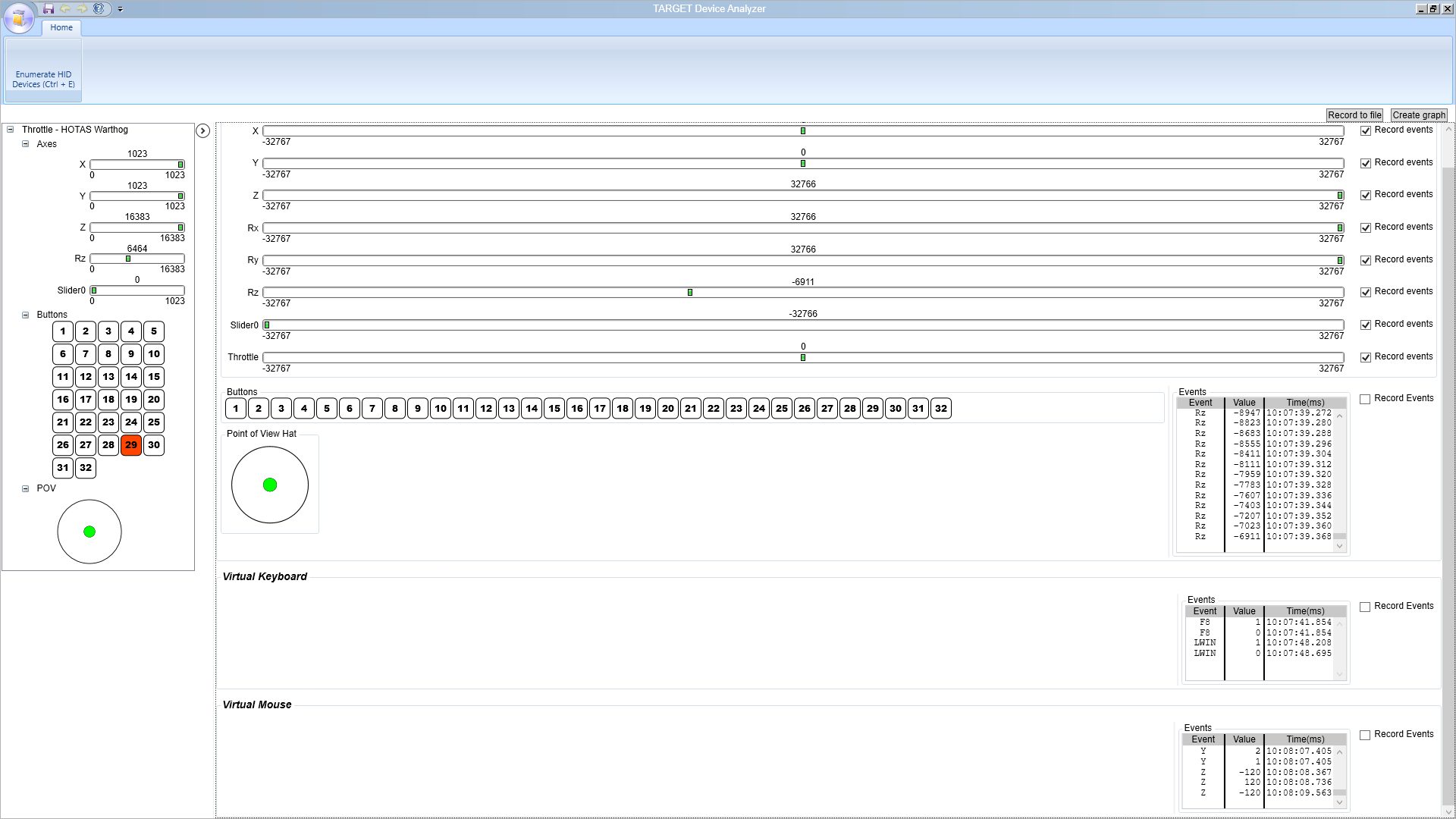

Проверил через target analyzer. Ось Rz отстает от оси Z. В этой программе можно откалибровать? Я новичок в этом деле, недавно только приобрел этот дивайс.

Снимок экрана (3).png

Опубликовано:
49 минут назад, PryamovMaksim сказал:

Проверил через target analyzer. Ось Rz отстает от оси Z. В этой программе можно откалибровать? Я новичок в этом деле, недавно только приобрел этот дивайс.

Снимок экрана (3).png

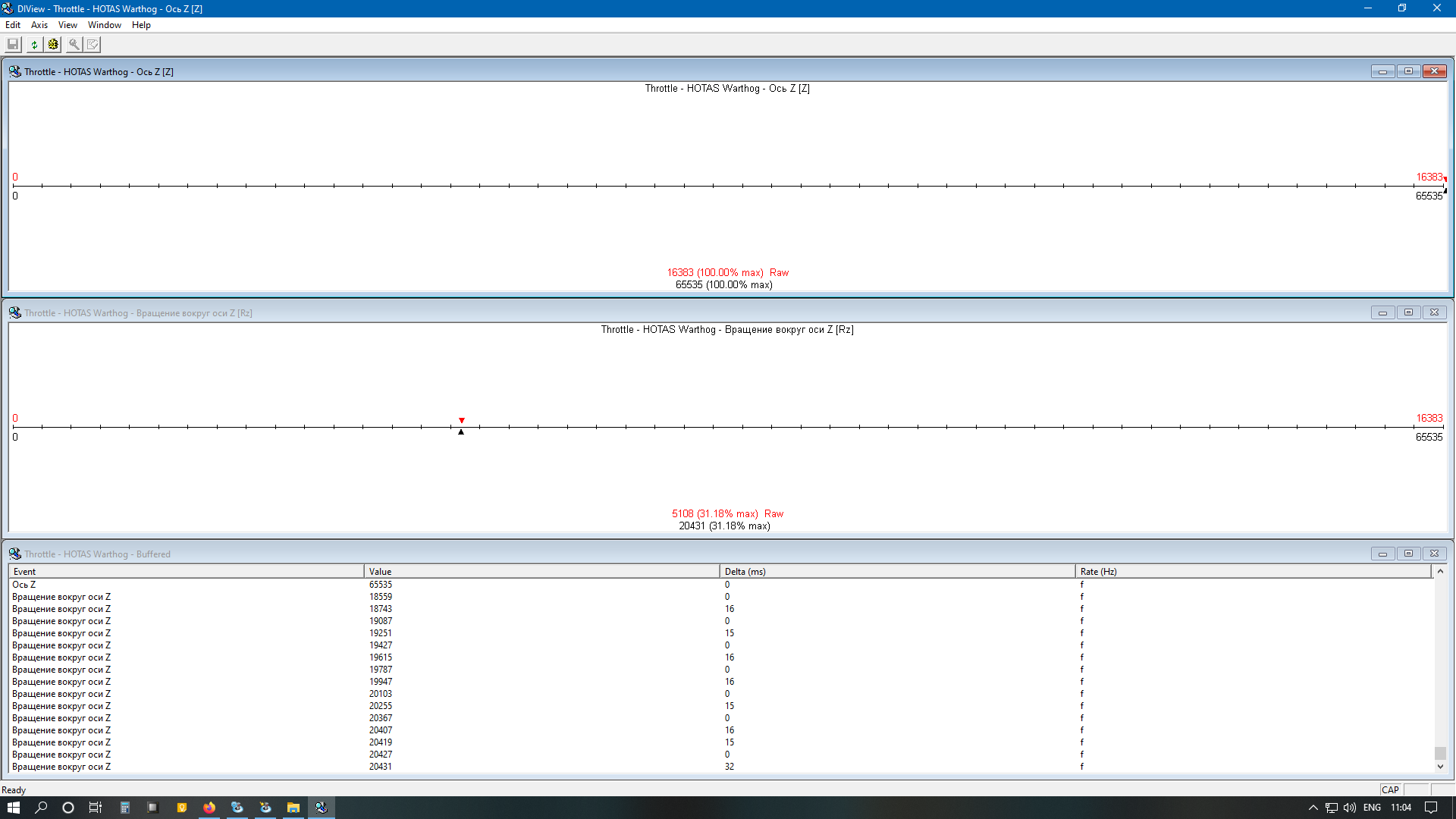

Снимок экрана (4).png

Опубликовано:
1 час назад, sergeype сказал:

Вот фирменная утилита для калибровки Warthog Throttle.

Throttle Warthog Calibration (V1.07).zip 190 kB · 2 скачивания

Откалибровал через Throttle Warthog Calibration (V1.07), только теперь вообще перестали два рычага работать, но тумблера работают

Опубликовано:
2 минуты назад, PryamovMaksim сказал:

Откалибровал через Throttle Warthog Calibration (V1.07), только теперь вообще перестали два рычага работать, но тумблера работают

Я свой калибровал этой утилитой месяц назад- все работает без проблем; и это единственный штатный трастмастеровский калибровщик для РУДа. Я бы еще раз внимательно откалибровал по шагам, поскольку не работать там нечему.

Опубликовано:
21 минуту назад, sergeype сказал:

Я свой калибровал этой утилитой месяц назад- все работает без проблем; и это единственный штатный трастмастеровский калибровщик для РУДа. Я бы еще раз внимательно откалибровал по шагам, поскольку не работать там нечему.

Программа Throttle Warthog Calibration (V1.07) просит txt файл, этот txt обязателен?

Опубликовано:
8 минут назад, sergeype сказал:

Не уверен, но вот файл, который у меня после калибровки лежит в папке.

A10_calibration.txt 1 kB · 1 скачивание

Спасибо за файл, теперь рычаги заработали, но пропало выключения и правого дроселя. Неравномерность осей осталась. Буду дальше исследователь руд))))

Опубликовано:

ОК. Там очень важно точно соблюдать последовательность действий по шагам.

Опубликовано:
2 часа назад, sergeype сказал:

ОК. Там очень важно точно соблюдать последовательность действий по шагам.

Все команды заработали, оба руда стали выключаться и включаться как и должно. А вот левая ось руда как будто зависает, а потом быстро догоняет правую ось.

  • 2 недели спустя...
Опубликовано:

Приехали новые платы для РУДов.

Можно уже начинать отправку. Платы полностью готовы, останется только самостоятельно перепаять usb кабель со старой платы на новую.

Также к концу месяца жду пробную партию кабелей, чтобы была возможность сразу комплектовать платы, тогда и паять ничего не придется.


  • Нравится 2
Опубликовано:

Подскажите, а где можно раздобыть POV "Coolie Switch" та что под указательным пальцем, а то не работает "вправо"

Опубликовано:
16 часов назад, oborot_bolta сказал:

Подскажите, а где можно раздобыть POV "Coolie Switch" та что под указательным пальцем, а то не работает "вправо"



Проводок оторвался. Разобрал, припаял и все ок! Но есть другая трабла - кнопка выпуска, уборки воздушного тормоза не возвращается в центральное положение. Можно WD-40 прыснуть?
