Переделка Saitek X-65F на MMJoy2

[Swift_CCCP]

Сегодня начал переделывать РУД.

Разобрал.

ВНИМАНИЕ!!!

Кроме видимых 4 шурупа со стороны днища находятся под резиновыми площадками с четырех узлов. Резинки можно аккуратно "отодрать") до винтов.

Целиком не нужно.

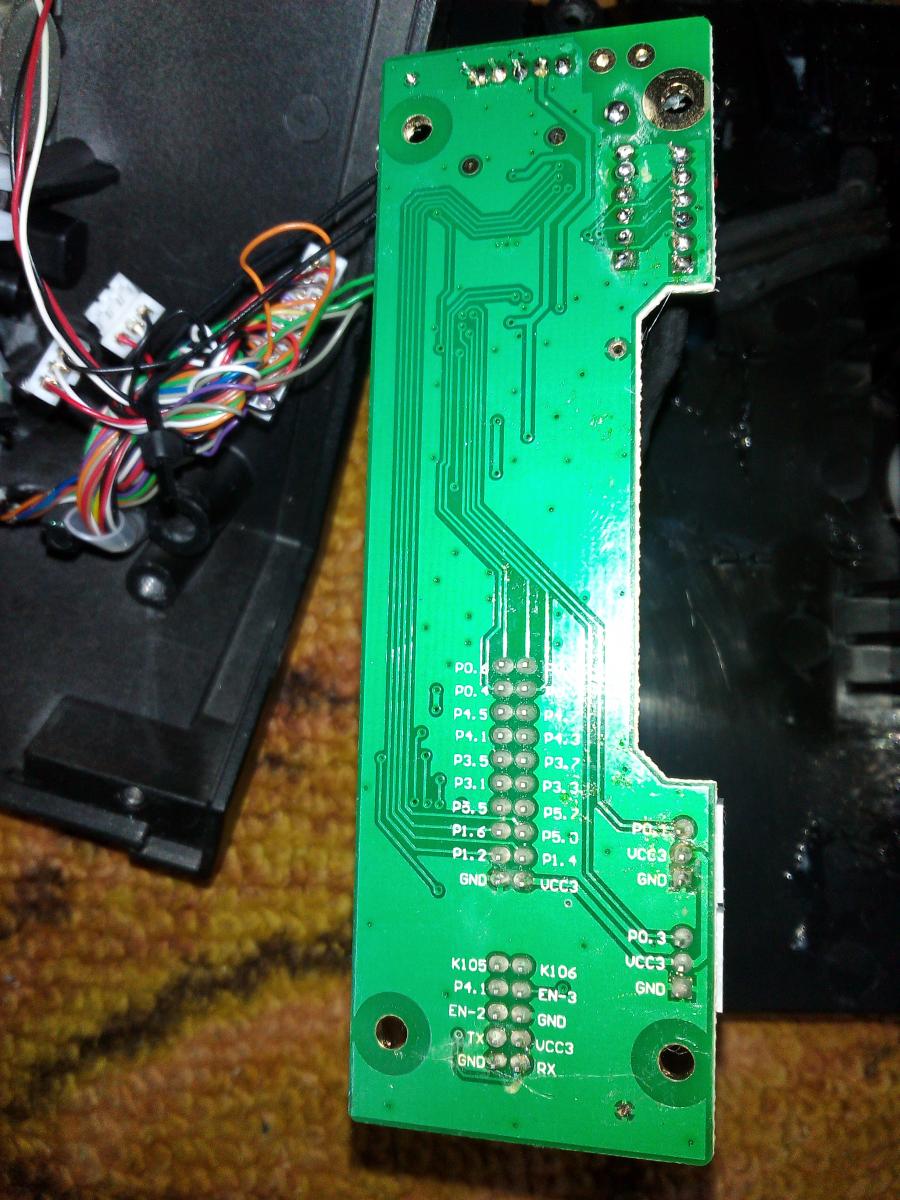

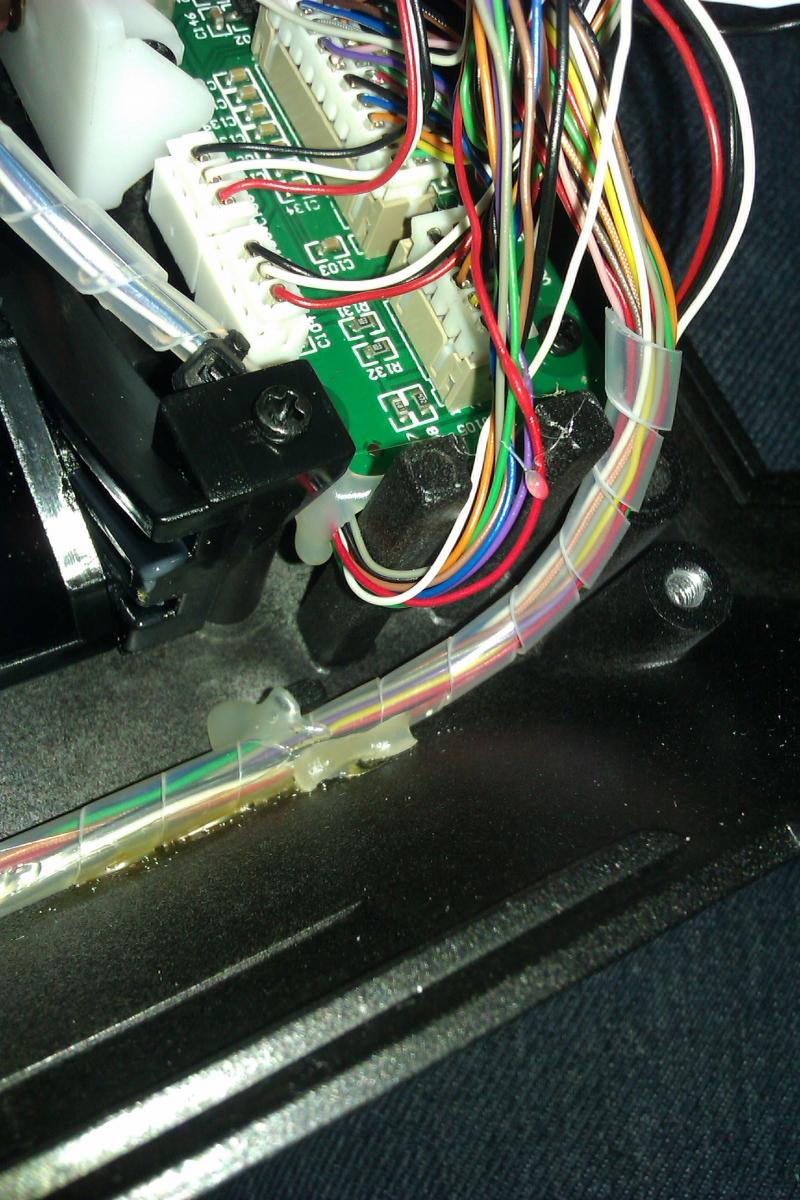

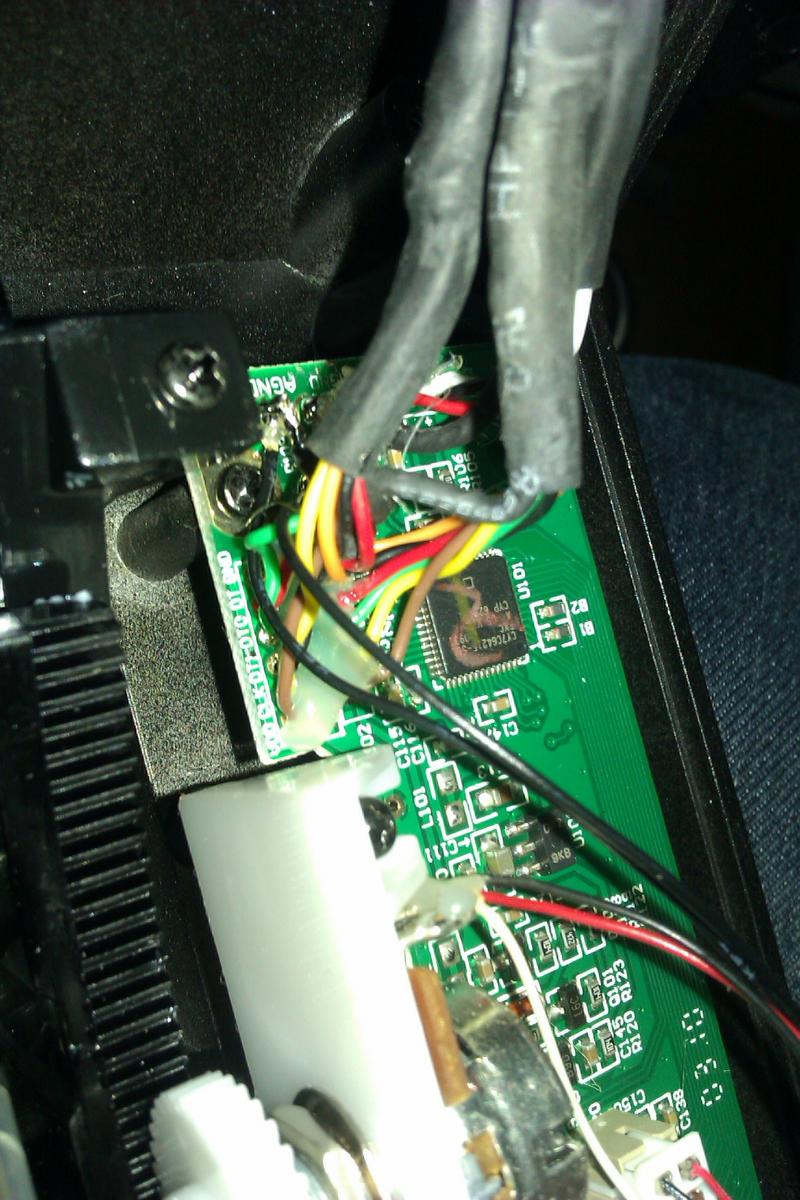

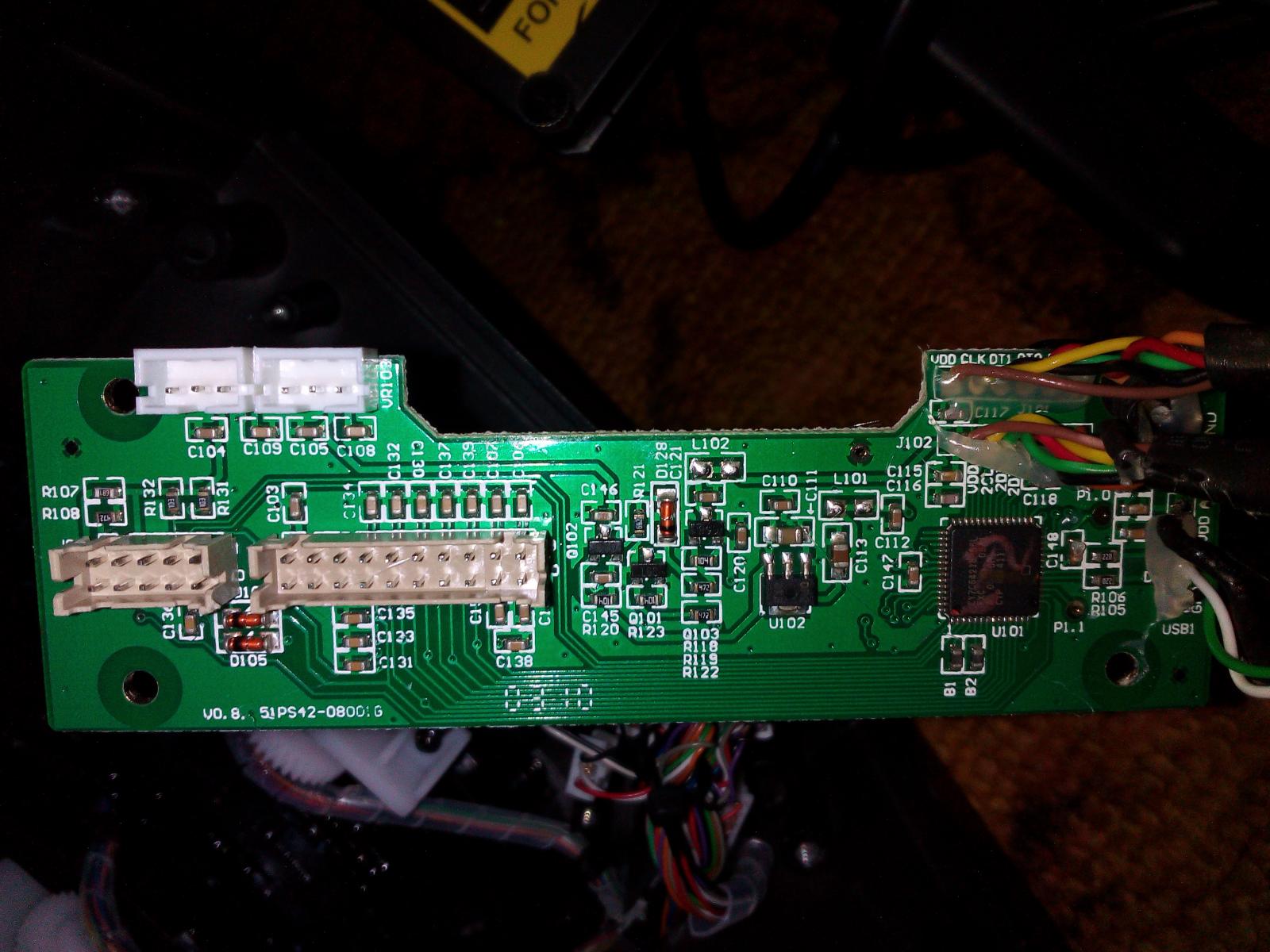

Как видно из фото имеются 4 разъема для подключения к контроллеру.

Два 3pin - это для резисторов "газа"

10pin - для пучка из одной ручки, левой, на ней только энкодер и 2х позиционная хатка.

20pin - для пучка из правой ручки.

На ней расположены:

Микростик с нажатием=2 оси, 1 кнопка.

4 хатки

Ползунковый переключатель на  4 положения.

Кнопка

Две "крутилки" - две оси.

Судя по количеству проводов, предположу, что ни каких сдвиговых регистров внутри ручек нет, а имеется банальная матрица кнопок 4*6 и 10 проводов идут на оси крутилок и микростика. Попробую в ближайшее время это проверить.

По левой ручке не знаю.

Фото прилагаю. Не все фото мои.

Смазка очень липкая, подозреваю что нечто подобное в Гладиаторе.

[Gelmec]

Добрый день!

Как планируете переделывать РУД?

Полностью ставить новую электронику, выкинув все от сайтека?

Очень интересная тема, буду внимательно следить)

Мне один товарищ присылал на переделку Х55 руд, я уже нафантазировал себе)) а оказалось, что ЮСБ провод где-то переломан.

Не стал искать где,просто поменял)

[Swift_CCCP]

Планирую удалить только контроллер, оставив шлейфы, кнопки, резисторы итд.

[Swift_CCCP]

Продолжаем стриптиз. Тот кто это дело не любит, может зайти в тему гораздо позже, что бы увидеть итог.

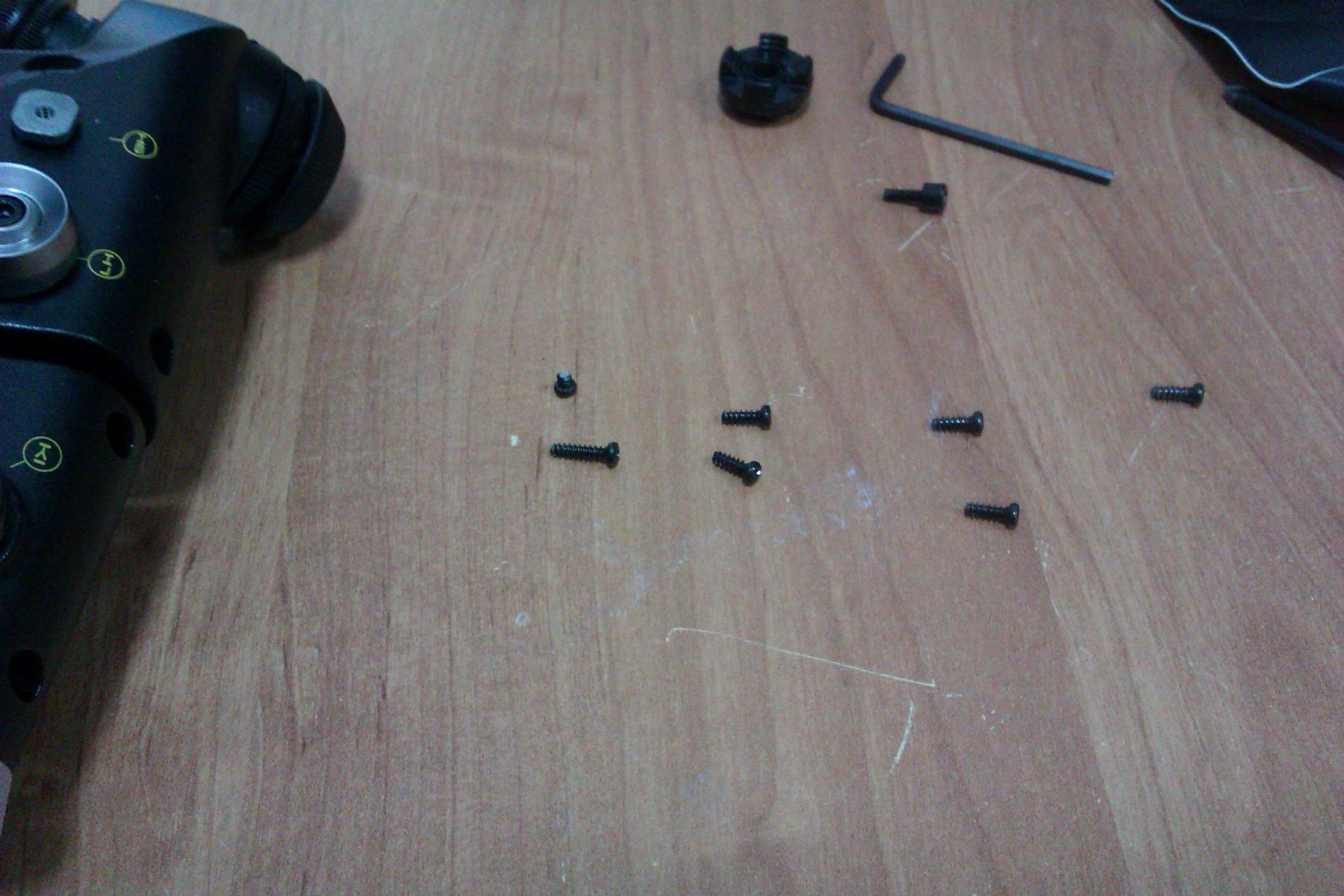

Разобрал правую ручку. Болты одинакового размера за исключением 2х нижних. Они чуть длиннее. У меня один сломан. Видимо китаец перекрутил.

Дополнение. Крутилки на руде имеют нажатие. Я это проглядел. И исходя из фото и осмотра имеем матрицу кнопок 6*4.

То есть

4 HAT

один 4х позиционный переключатель

и плюс 4 кнопки:

кнопка

микростик с нажатием

крутилка с нажатием

крутилка с нажатием

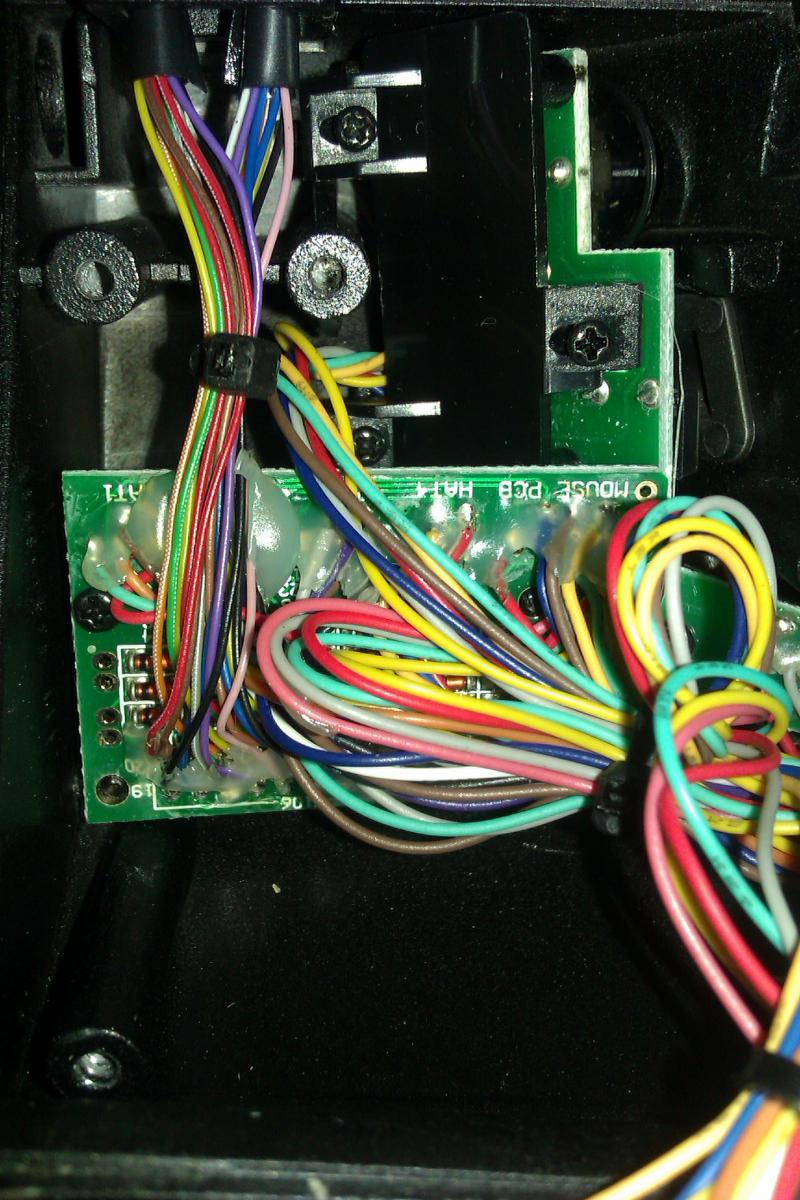

Звонить крайне не удобно. Все в стиле Saitek - тонкие провода и сопли клея.

Того и гляди все отвалится.

Фото прилагаю.

Изменено 26 января 2017 пользователем Swift_CCCP

[Swift_CCCP]

А какая максимальная матрица кнопок "помещается" в ардуино про микро? 6*4?

Или если задействую 6 осей, то 2 "канала" можно на "матрицу" задействовать?

[=FA=CATFISH]

А какая максимальная матрица кнопок "помещается" в ардуино про микро? 6*4?

Или если задействую 6 осей, то 2 "канала" можно на "матрицу" задействовать?

Если я правильно посчитал, то 6 осей и 11 выводов для матрицы 5х6 - 30 кнопок можно получить

6х4 - только 24 кнопки

Изменено 26 января 2017 пользователем =FA=CATFISH

[-DED-Rapidus]

Смысл этой переделки? Шумящие резюки на марсы /тле'шки на крутилках / осях поменять?

[Swift_CCCP]

Чисто голову занять.)

[=FA=CATFISH]

Смысл этой переделки? Шумящие резюки на марсы /тле'шки на крутилках / осях поменять?

MMJOY2 имеет функцию фильтрации шумов датчиков. Если переменник не окончательно убит, то  эта функция может помочь

[Swift_CCCP]

Ни чего нешумит. Он почти новый. И резисторы у него побольше чем у других. Плату придется делать. Иначе получается очень страшно. А места под коммуникации маловато.

[Swift_CCCP]

Проект прикрыт. "Шарашка" работает на других направлениях.)
