продам Saitek X52+педали на датчиках хола все оси

[MACTAK]

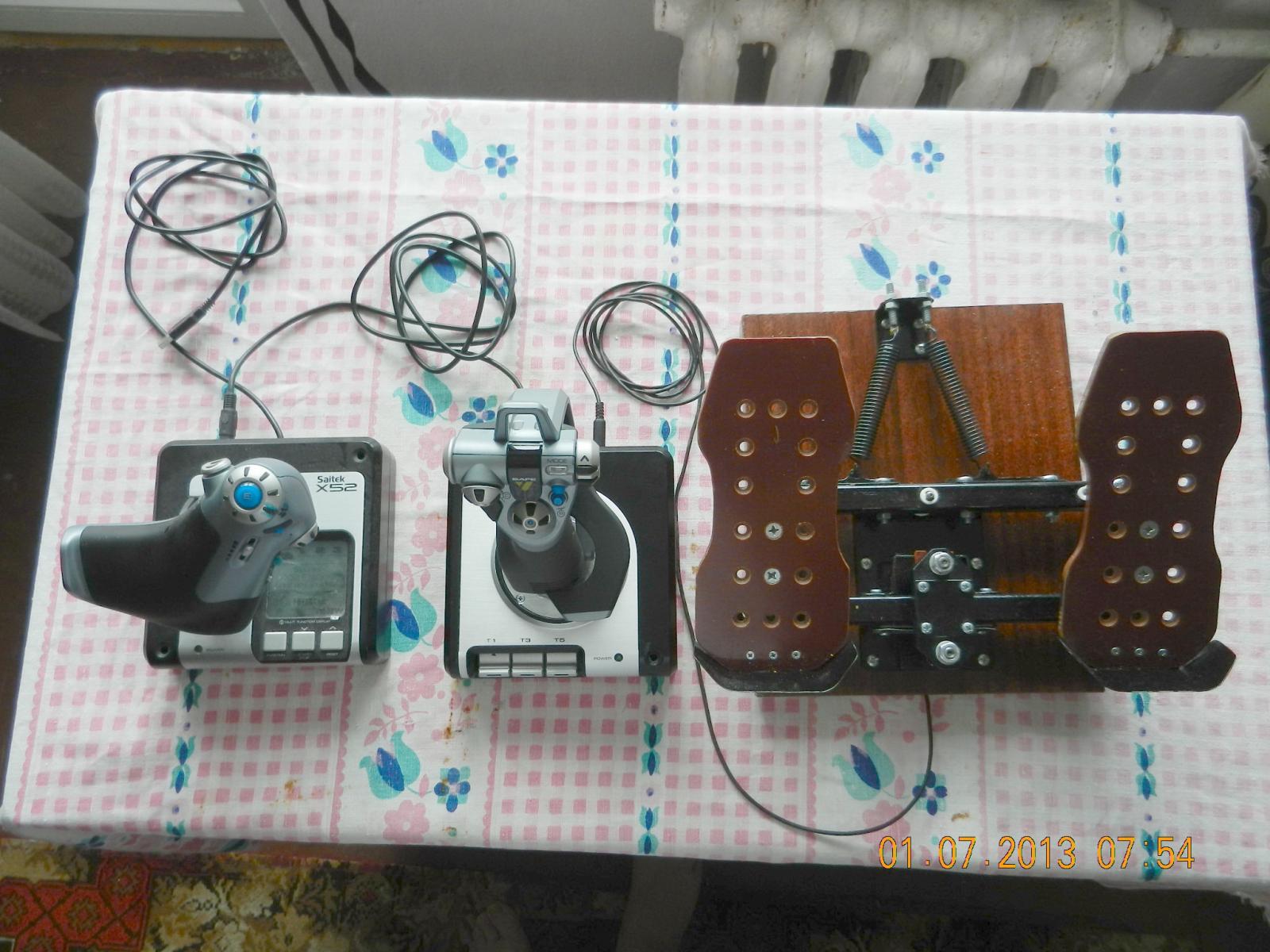

  продам Saitek X52+педали , все оси на датчиках хола,   механика железо ( все от Мастка), + фритрек+Битва за Сталинград премиум издание 300$

Переделка РУДа Х-52 на датчики Холла



        С теми, кто хочет переделать РУД Х-52 на датчики Холла, хочу поделиться своим опытом.

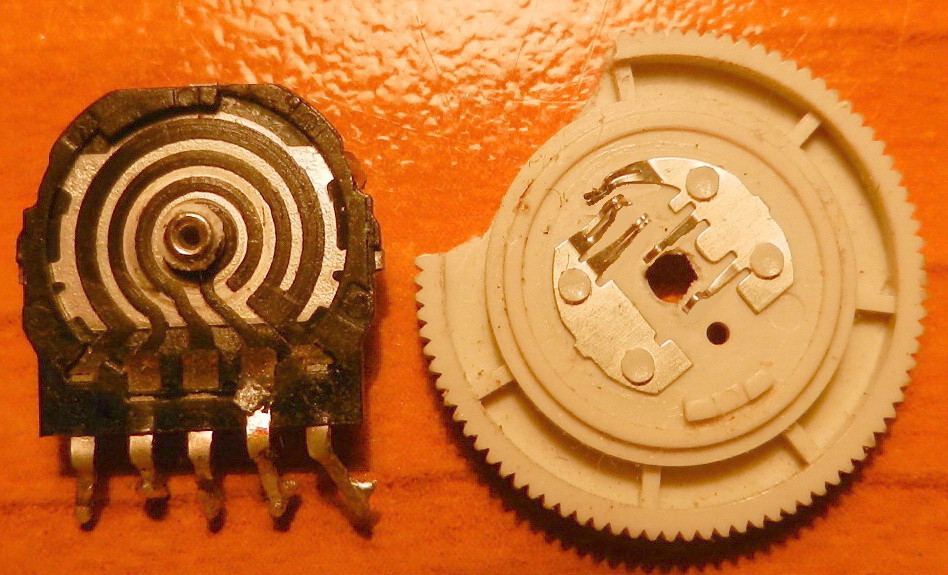

Разобрал Руд и в глубоком расстройстве. Места под установку датчиков Холла в общем то нет - центр крутилок занят кнопками. Схема приспособлена под установку "обычных" переменных резисторов с углом поворота в 270 градусов, который обеспечивается за счёт применения шестерёнчатой передачи, а датчик Холла работает при угле поворота - до 36 градусов в каждую сторону.

«Ползунок» с линейным резистором

.Переменный резистор крошечный и вместо него датчик Холла не поместится.

Две крутилки разной конструкции, да ползунок своеобразный, кроме того резистор на ручке РУДа. Итого  совершенно разные конструкции необходимо перевести на датчики Холла.

Единственная возможность впихнуть датчики Холла – полностью переделать 3 конструкции. При этом жертвами переделки становятся светодиоды подсветки, которые, в общем, то и не нужны.

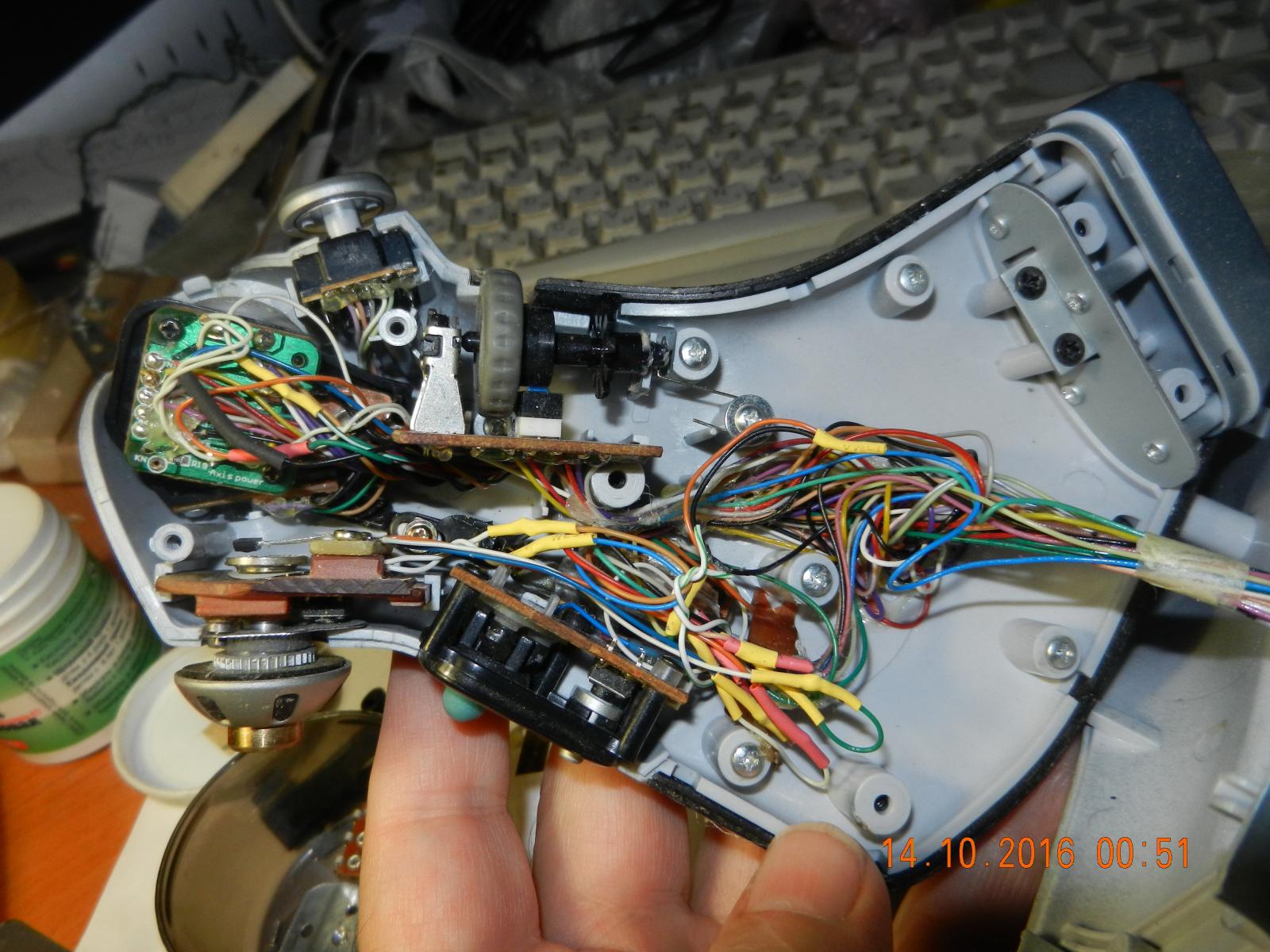

Переменный резистор на ручке РУДа работает при угле поворота примерно плюс-минус 30º.

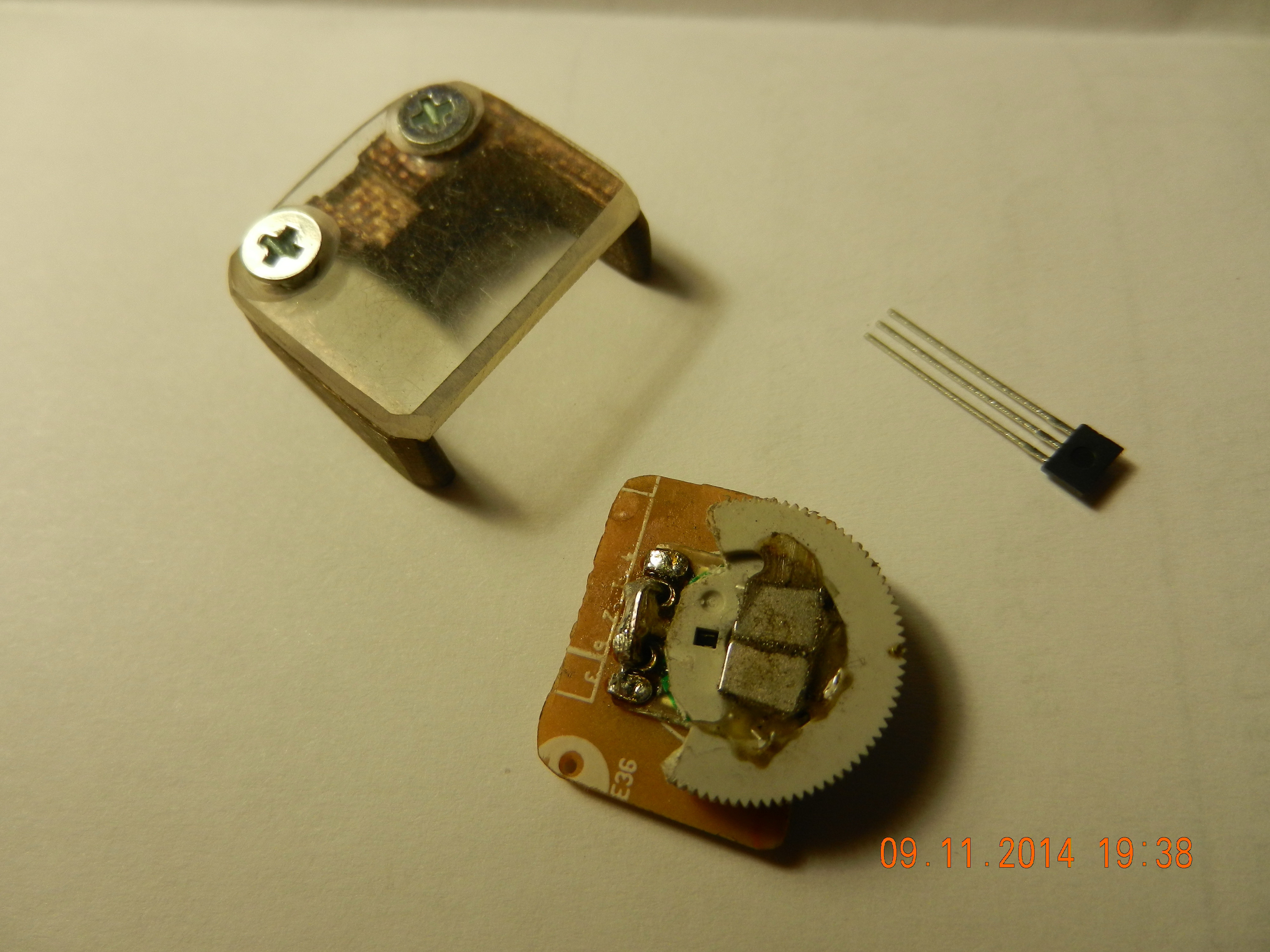

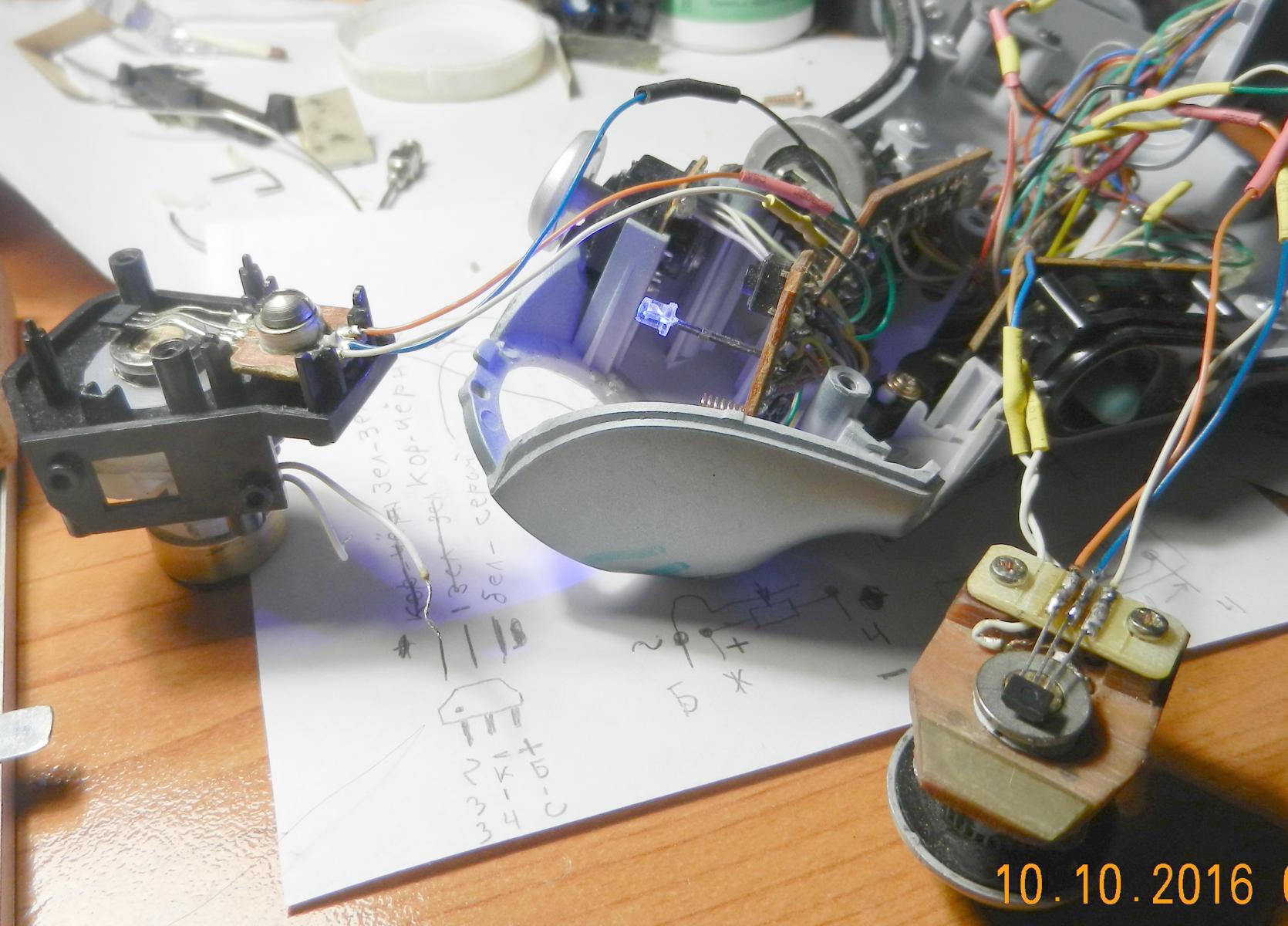

Проект малой крутилки с холлом и кнопкой.

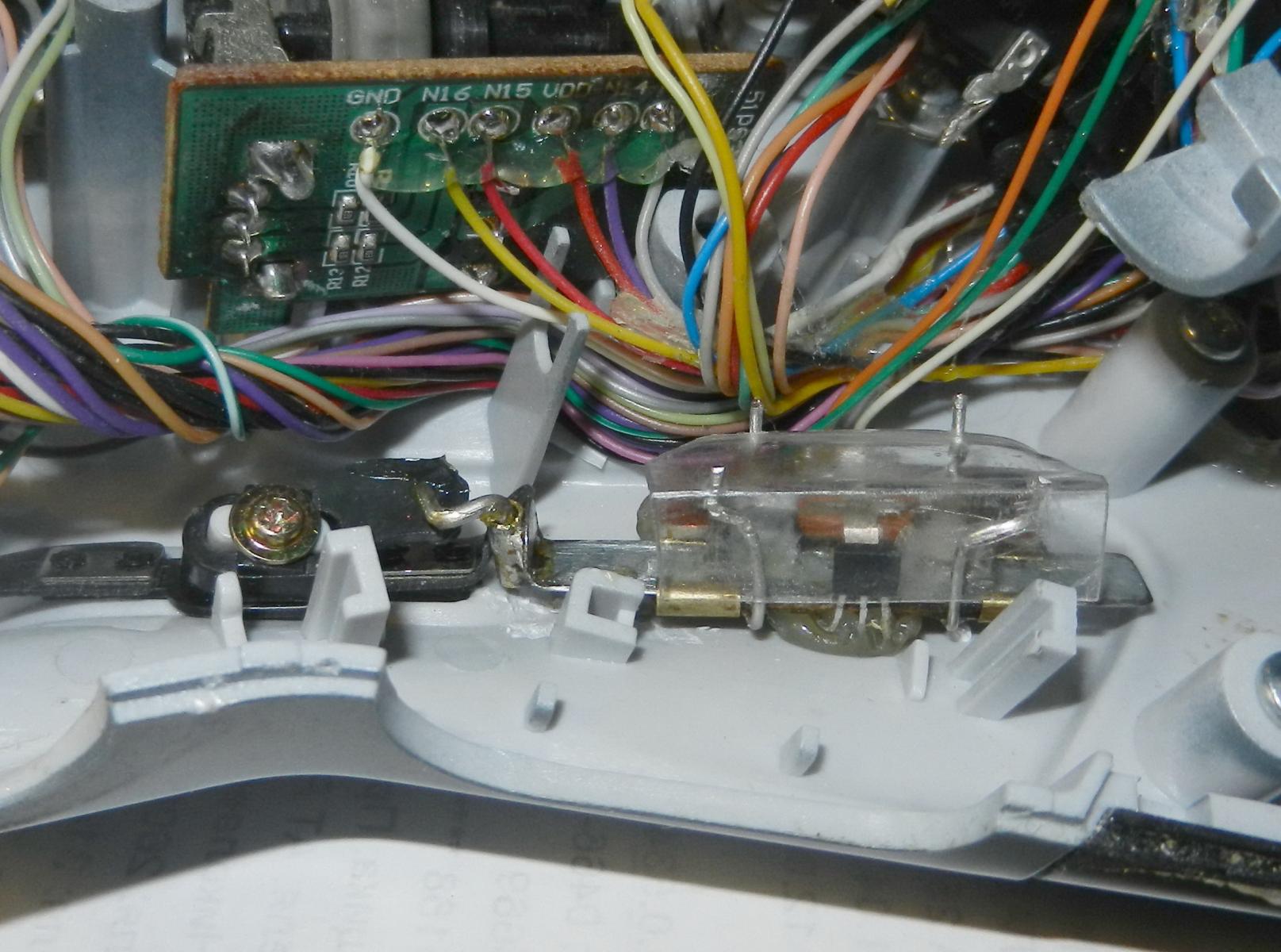

Датчик Холла и два магнита, развёрнутые под небольшим углом, приклеенные к подвижному ползунку, (который имеет возможность перемещаться по направляющим) заменяют линейный резистор. Положение магнитов подобрано таким образом, чтобы в среднем положении была небольшая «мёртвая зона» и по центру имеет место плавная характеристика. Такой режим больше подходит для триммеров и т.д

Датчик закрыт прозрачным экраном (чтобы провода не цепляли магниты и датчик) и подсоединён тягами к кнопке ползунка. Пластмассовая тяга укорочена. В неё «воткнута» проволочная тяга, которая другим концом входит во втулку, припаянную к ползунку магнитов. Проволочная тяга закреплена снизу против выпадания (несколько витков проволоки и расплющенный конец тяги).

Собран РУД. Четыре оси с датчиками Холла работают нормально. Датчики подключены вместо резисторов, напрямую, (не требуя отдельного запитывания датчика Холла напряжением +5 вольт). Плюс на плюс, минус на минус - не путать полярность). Сигнальный провод датчика Холла подключается к проводу, который подсоединялся к среднему выводу переменного резистора. Контроллер Х-52 весьма хорош – сочетается с Холлами в таком количестве. Угол поворота крутилок уменьшился до 60 градусов (Плюс-минус 30º) «Погибли» два светодиода подсветки. Приобретена «вечная жизнь» для датчиков. Вам выбирать.

         Ну вот. Вы предупреждены.                                            14.10.16 г. МАСТАК

[MACTAK]

продам Saitek X52+педали , все оси на датчиках хола,   механика железо ( все от Мастак)прошу прощение опечатка была, + фритрек+Битва за Сталинград премиум издание 300$

Переделка РУДа Х-52 на датчики Холла

[-=77fs_MACTAK]

Не совсем точное описание.

[-=77fs_MACTAK]

Не совсем точное описание.

Я выкупил весь вышеуказанный комплект, (который в своё время модернизировал), оставил себе битву за Сталинград премиум издание, а всё остальное продаю (у меня это уже есть) за 180$.

В комплект входит:

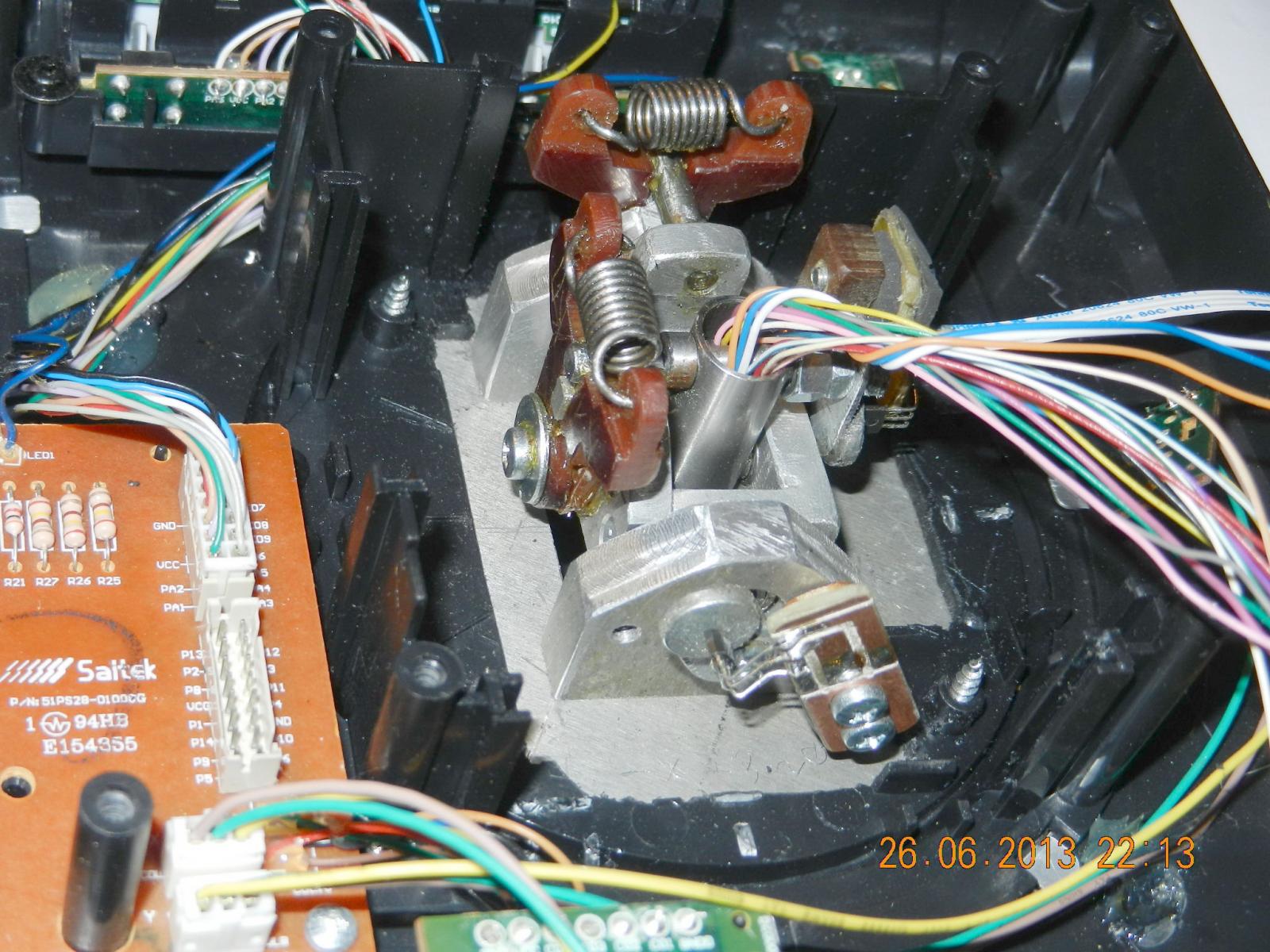

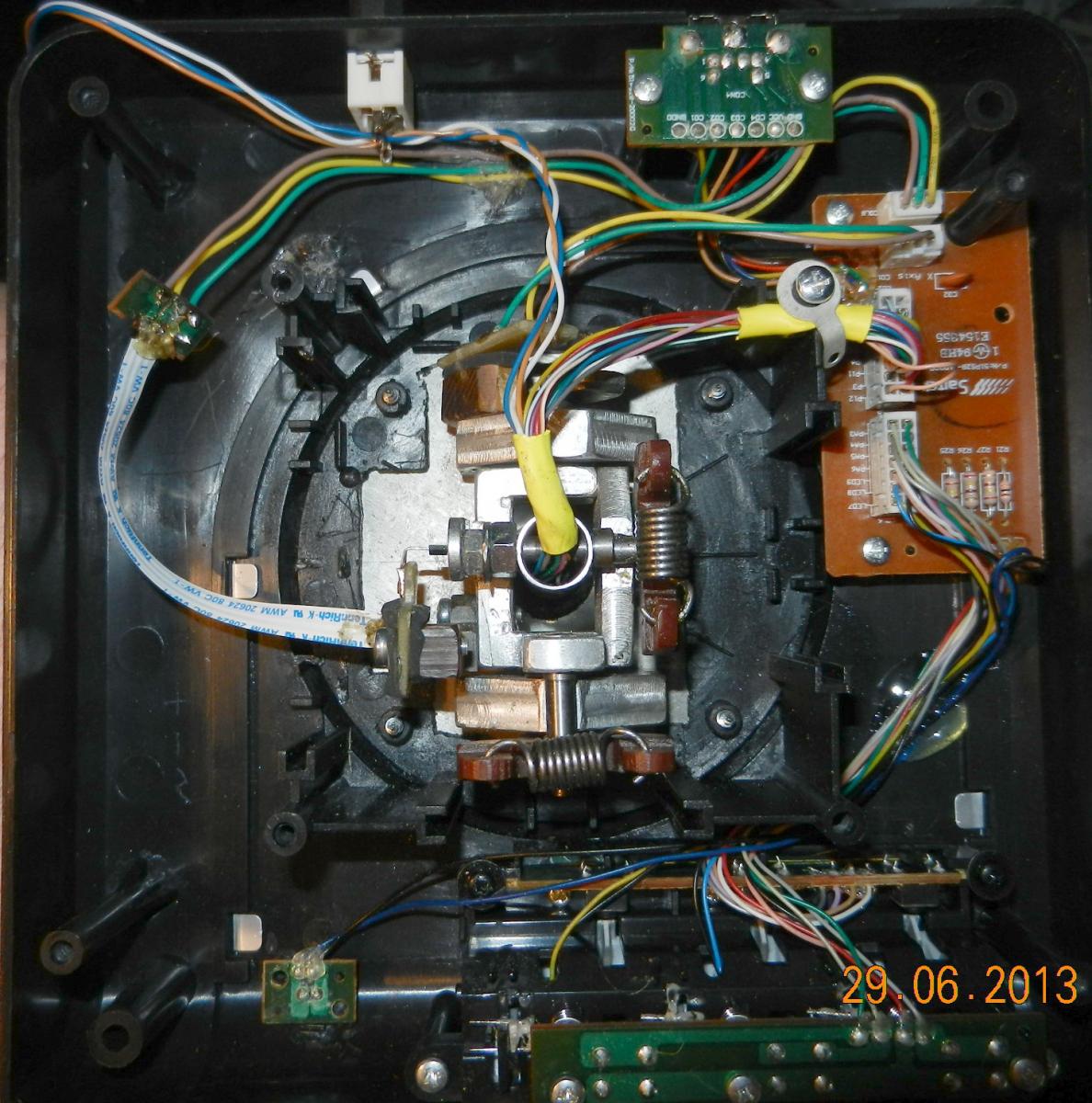

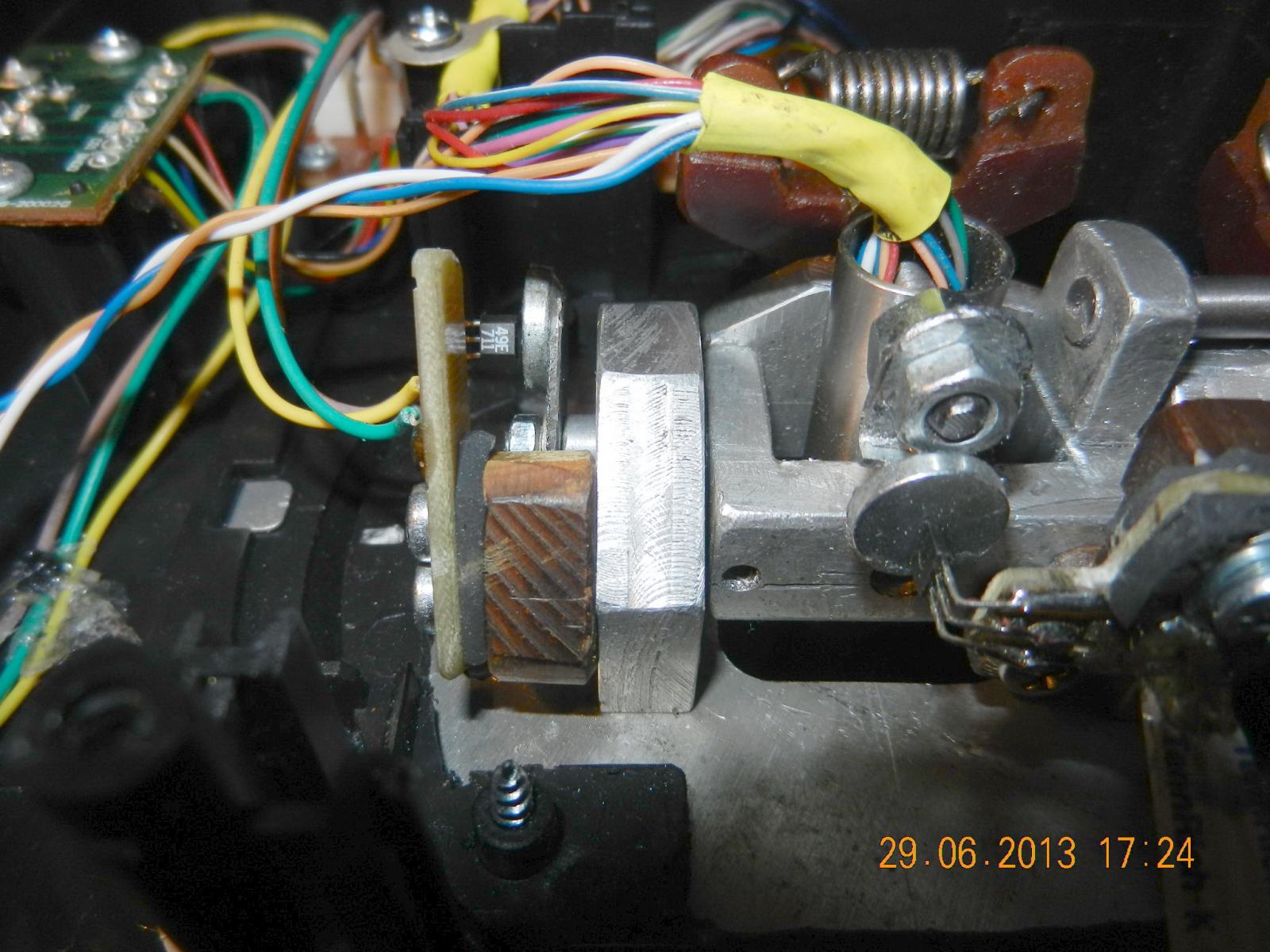

1. Джойстик Saitek X52, переделанный на металлическую механику на подшипниках, (на датчиках Холла устранена нелинейность). Твист удалён.

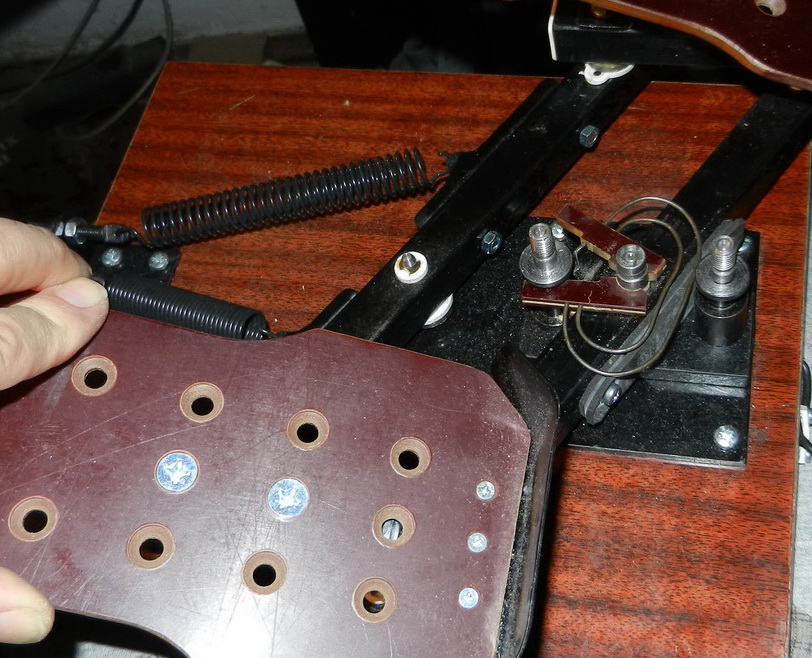

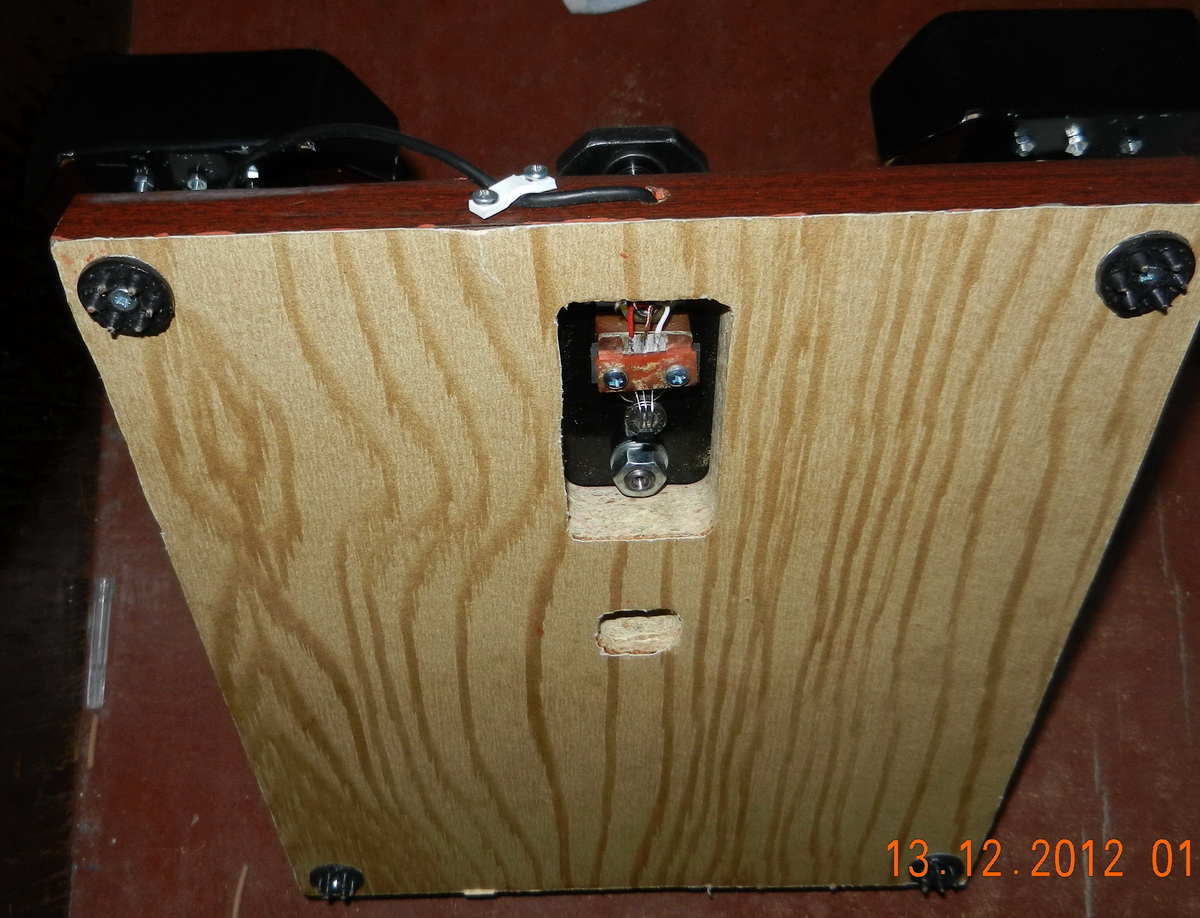

2. Педали одноосевые на датчике Холла подключены к контроллеру джойстика Saitek X52 через разъём вместо твиста. Ось педалей на двух подшипниках.

3. РУД Saitek X52 - 4 резистора заменены на датчики Холла:

- главная ось (тяга);

- две крутилки;

- ползунок (взамен линейного резистора).

4. Фритрек.

[-=77fs_MACTAK]

Фото модернизированного Руда Saitek X52 ниже.





[-=77fs_MACTAK]

Место расположения - Украина.

[MACTAK]

Удачи

[-=77fs_MACTAK]

Продаю комплект за 150$.

В комплект входит:

1. Джойстик Saitek X52, переделанный на металлическую механику на подшипниках, (на датчиках Холла устранена нелинейность). Твист удалён.

2. Педали одноосевые на датчике Холла подключены к контроллеру джойстика Saitek X52 через разъём вместо твиста. Ось педалей на двух подшипниках.

3. РУД Saitek X52 - 4 резистора заменены на датчики Холла:

- главная ось (тяга);

- две крутилки;

- ползунок (взамен линейного резистора).



Фритрек за 15$..

Изменено 26 июля 2017 пользователем -=77fs_MACTAK

[-=77fs_MACTAK]

Продаю комплект за 120$.

В комплект входит:

1. Джойстик Saitek X52, переделанный на металлическую механику на подшипниках, (на датчиках Холла устранена нелинейность). Твист удалён.

2. Педали одноосевые на датчике Холла подключены к контроллеру джойстика Saitek X52 через разъём вместо твиста. Ось педалей на двух подшипниках.

3. РУД Saitek X52 - 4 резистора заменены на датчики Холла:

- главная ось (тяга);

- две крутилки;

- ползунок (взамен линейного резистора).



Фритрек за 15$..

[-=77fs_MACTAK]

Продаю комплект за 100$.

В комплект входит:

1. Джойстик Saitek X52, переделанный на металлическую механику на подшипниках, (на датчиках Холла устранена нелинейность). Твист удалён.

2. Педали одноосевые на датчике Холла подключены к контроллеру джойстика Saitek X52 через разъём вместо твиста. Ось педалей на двух подшипниках.

3. РУД Saitek X52 - 4 резистора заменены на датчики Холла:

- главная ось (тяга);

- две крутилки;

- ползунок (взамен линейного резистора).



Фритрек за 15$..

[MACTAK]

Продаю комплект за 95$.

В комплект входит:

1. Джойстик Saitek X52, переделанный на металлическую механику на подшипниках, (на датчиках Холла устранена нелинейность). Твист удалён.

2. Педали одноосевые на датчике Холла подключены к контроллеру джойстика Saitek X52 через разъём вместо твиста. Ось педалей на двух подшипниках.

3. РУД Saitek X52 - 4 резистора заменены на датчики Холла:

- главная ось (тяга);

- две крутилки;

- ползунок (взамен линейного резистора).



Фритрек за 15$..

[Komaroff]

Для информации. Механика РУС своей разработки/изготовления ?

[Maxus73]

Педали отдельно можно?



[-=77fs_MACTAK]

Извините, что поздно отвечаю - не было доступа. Механика собственного изготовления.

Отдельно педали нельзя, потому, что педали не имеют собственного контроллера, а используют контроллер джойстика. А без педалей Джойстик потеряет функцию управления самолётом по направлению, так, как твист удалён и вместо него работают педали.

[-=BIK=-Kaps]

Ну это не значит, что по отдельности нельзя продавать. Я комплект BRD （подстульник и педали одноосевые продавал здесь. Педали с датчиком были без контроллера）И купили разные люди.

[lozovshu]

Скинь какой-то контакт. Я тож с Украины - Одесса. Там скайп или телефон...



[-=77fs_MACTAK]

Извиняюсь за поздний ответ. Менял винду, пароль доступа забыл и вот только восстановил. Мы почти соседи. Пишите на мой Е-маил. vl1951kon@gmail.com

(дам тел. в личку).

[GR_Val]

Извиняюсь, что за датчик Холла использовался, как называется?

И как бы заменить министик хотябы одной обычной кнопкой (не меняя родного контроллера)?

[Gelmec]

1 час назад, GR_Val сказал:

Извиняюсь, что за датчик Холла использовался, как называется?

И как бы заменить министик хотябы одной обычной кнопкой (не меняя родного контроллера)?

Валер, если мне не изменяет память, то это Хол S49. или S41 .Могу ошибаться, давно это было)

Изменено 17 октября 2019 пользователем Gelmec

[GR_Val]

О, знакомые все лица )))

так вроде SS41?



Изменено 17 октября 2019 пользователем GR_Val

[Gelmec]

5 минут назад, GR_Val сказал:

О, знакомые все лица )))

так вроде SS41?



нашел у себя) ставил такие Датчик Холла SS495A

[GR_Val]

6 минут назад, Gelmec сказал:

нашел у себя) ставил такие Датчик Холла SS495A

?, спасиб.

[-=77fs_MACTAK]

Редко заглядываю сюда. Совершенно верно использую датчики Холла SS495A.Хорошо работают.

[KUPER]

написал в лс



[-=77fs_MACTAK]

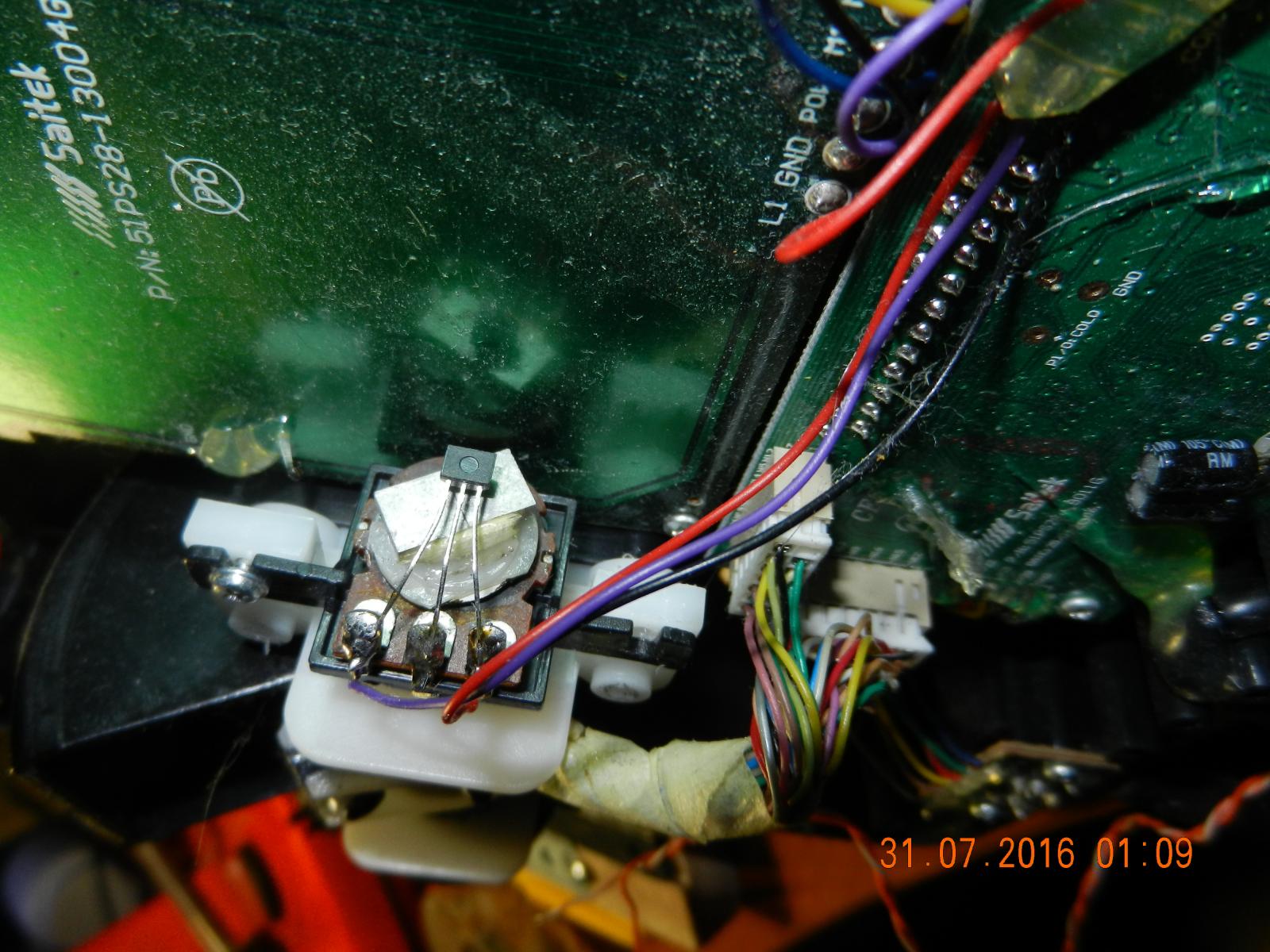

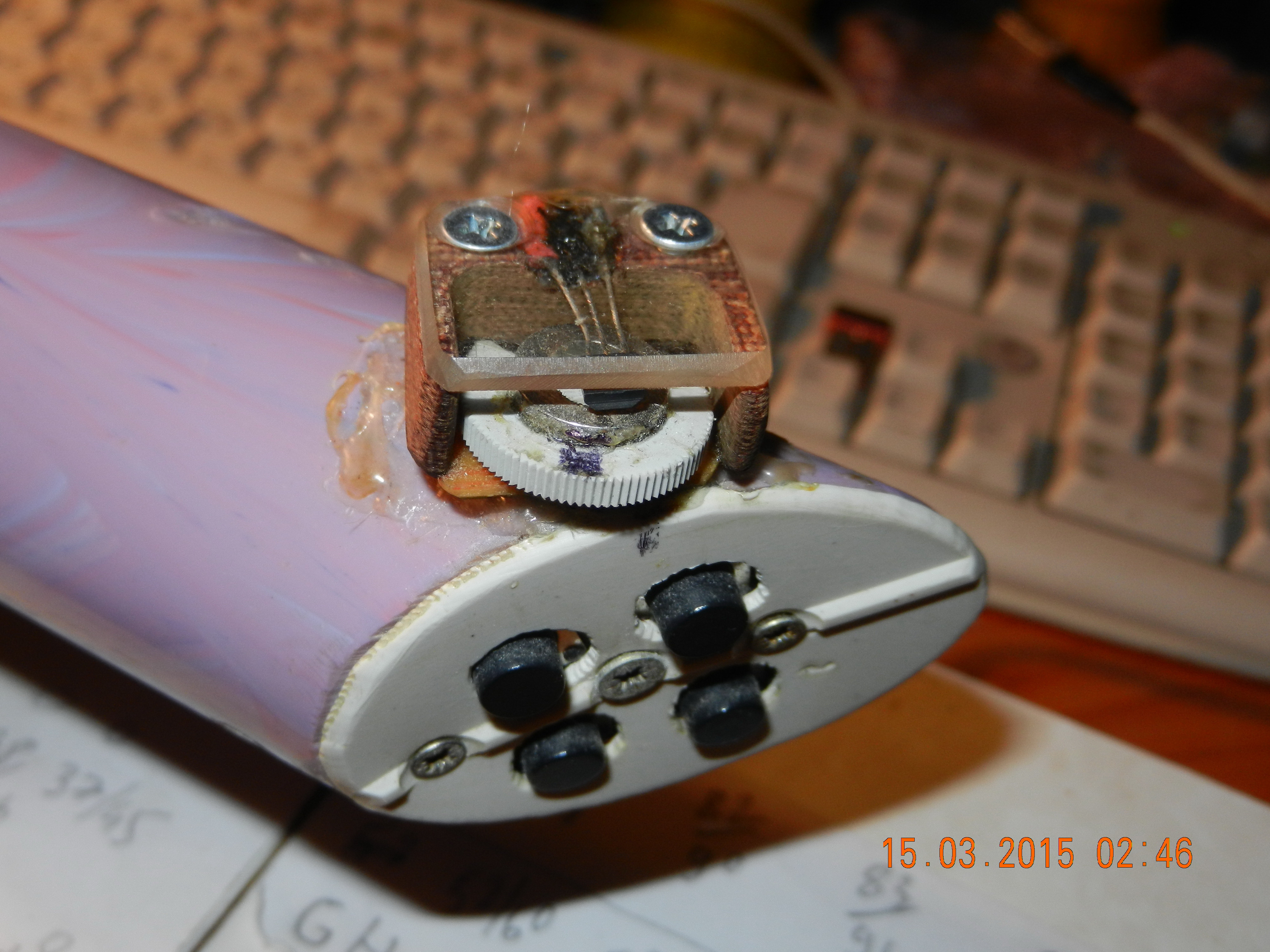

Кому интересно - использование датчика Холла для крутилки ( использую для приближения - удаления на ручке газа РУДа). Основа крутилки переменный резистор (из старого СИ ДИ рома - используется только как механика, разламывать его не надо - это просто его внутренности показал для наглядности) слегка подпиленный - для образования упоров. На него наклеены 2 магнита (разными полюсами вверх. Или можно использовать кольцевой магнит, как на фото в сборе) Крутится примерно + - 30 градусов - вполне достаточно. Использовал когда-то такой резистор в качестве датчика крутилки - но через пол-года начинает шуметь (дёргается), а на Холле - без замечаний. При включении джойстика ставлю в среднем положении (центровка) и всё работает.

Изменено 4 мая 2020 пользователем -=77fs_MACTAK

[KUPER]

дайте свой номер телефона в ЛС я с украины зочу купить у вас джой и педали



[72AG_SerWolf]

Подскажите, какой резистор стоит по умолчанию в ползунке РУДа Х52ого? Я его под зум использую, достал дёргаться..

[-=77fs_MACTAK]

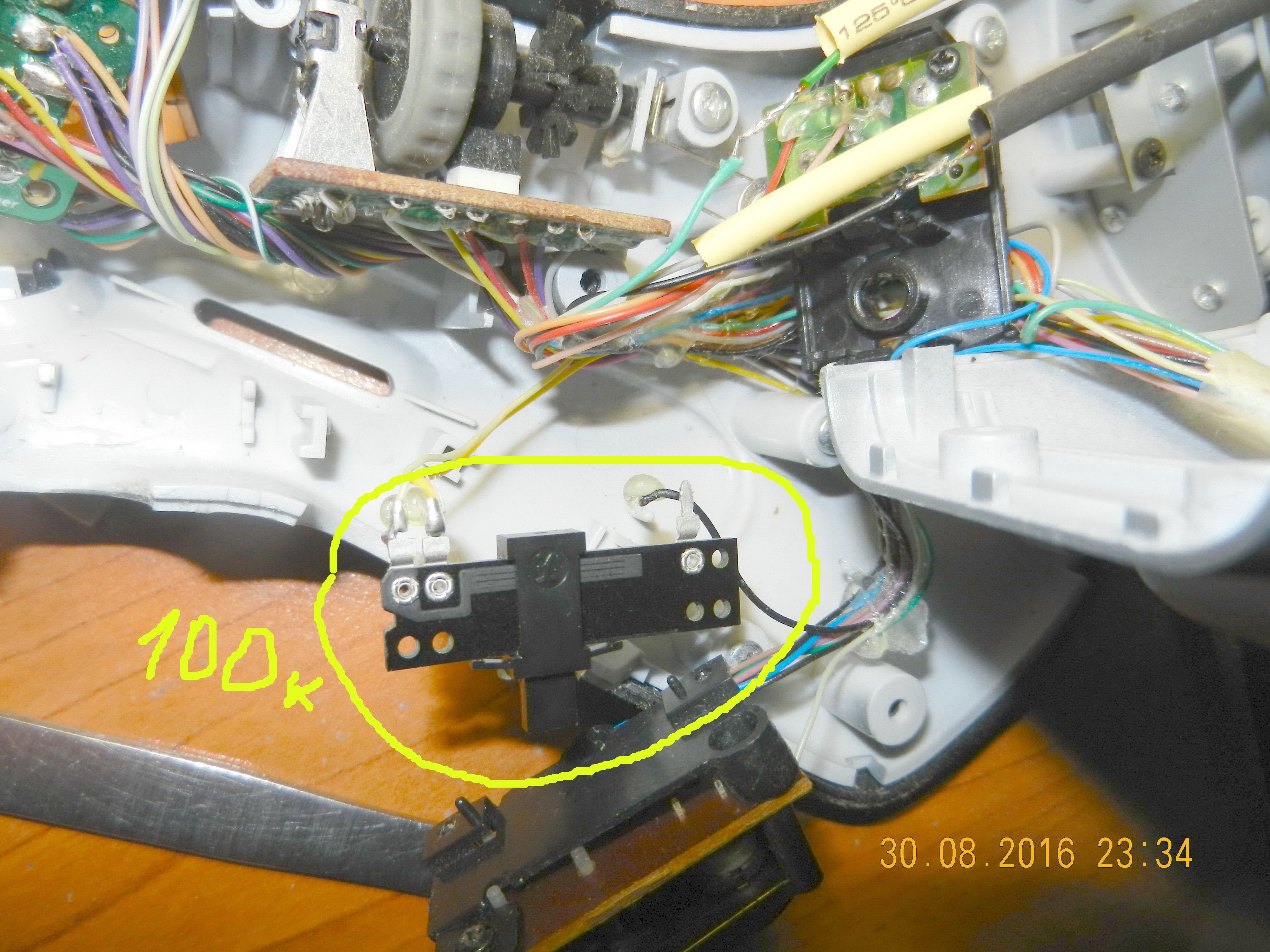

в ползунке РУДа Х52ого стоит линейный резистор на 100 к. Марки на нём нет. Можно выслать фото, но поможет ли оно? Сейчас не могу.

Нашёл фото резистора 100 к

[72AG_SerWolf]

Спасибо

[-=77fs_MACTAK]

Джойстик,  Руд, педали проданы.

[GR_Val]

16.12.2016 в 22:46, MACTAK сказал:

Датчик Холла и два магнита, развёрнутые под небольшим углом, приклеенные к подвижному ползунку, (который имеет возможность перемещаться по направляющим) заменяют линейный резистор. Положение магнитов подобрано таким образом, чтобы в среднем положении была небольшая «мёртвая зона» и по центру имеет место плавная характеристика. Такой режим больше подходит для триммеров и т.д Датчик закрыт прозрачным экраном (чтобы провода не цепляли магниты и датчик) и подсоединён тягами к кнопке ползунка. Пластмассовая тяга укорочена. В неё «воткнута» проволочная тяга, которая другим концом входит во втулку, припаянную к ползунку магнитов. Проволочная тяга закреплена снизу против выпадания (несколько витков проволоки и расплющенный конец тяги).

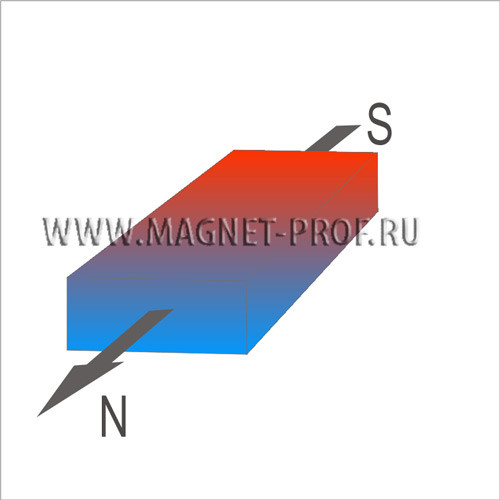

Если использовать магнит "прямоугольник" с торцевым намагничиванием 20х10x1.5 (цена 15р), то достаточно его приклеить к бегунку по центру (в длину не менее 15мм).

Светодиоды - вещь бесполезная,  не жалко.

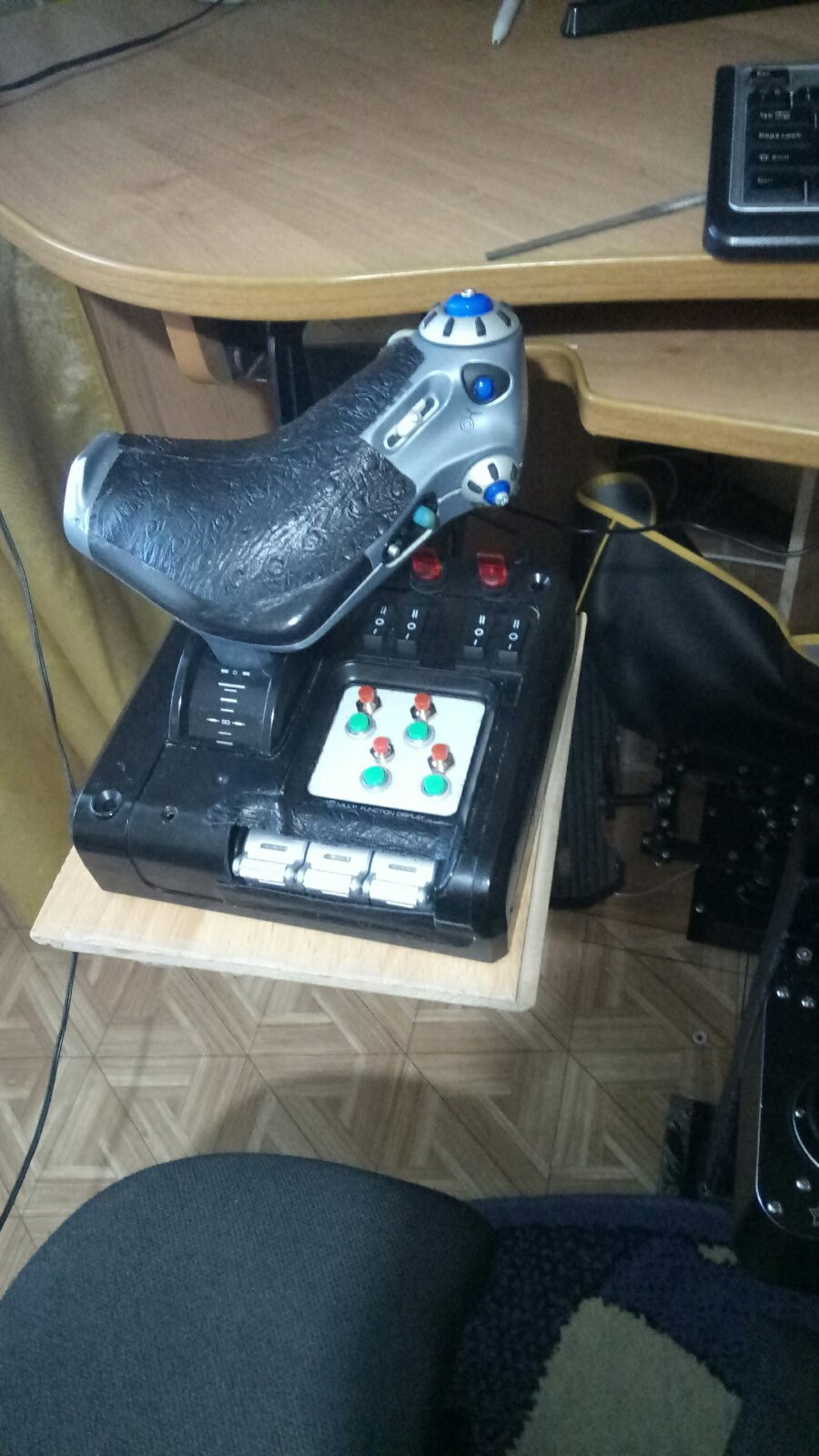

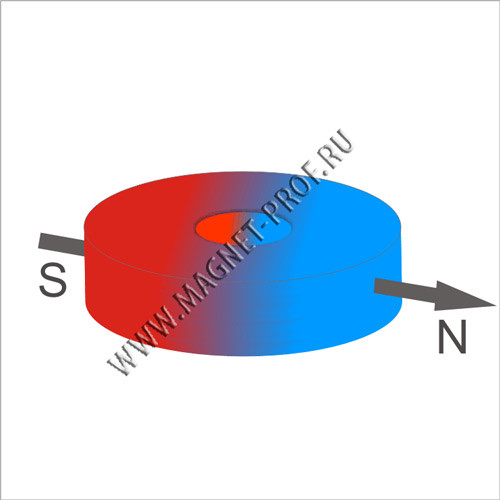

Выкинул все потроха китайские, вставил ардуинку: все оси удалось сохранить (использовал SS495A 4шт,  магниты:  1 "прямоугольник" в пользунок,  3 кольцевых магнита - диаметральной намагниченности: это РУД и 2 крутилки). Все штатные кнопки сохранились, + кнопка вместо "мышинного стикера" и + добавил в основание кнопок для запуска двигателей №1, №2, управления кранами, радиаторами - РУД все таки.



[GR_Val]

[-=77fs_MACTAK]

Длинный магнит - хорошее решение.

[GR_Val]

https://magnet-prof.ru/index.php/Plastina-Prizma-NdFeB/NdFeB-N33-20x5x15mm/flypage.tpl.html
