ThrustMaster Cougar РУД и магниторезистор KMA210

[=FA=CATFISH]

У РУДа вышел из строя переменный резистор на оси Throttle

До этого уже давно был опыт переделки TQS F16  на датчик Холла SS495 + MJOY16 от Миндога.

Начитавшись про MARSы и прочие новинки, на этот раз раздобыл магниторезисторы KMA210 зашитые на диапазон углов 90 град. и диаметрально намагниченные дисковые магниты 6х3 мм

KMA210.pdf

Вот что получилось:

1. Имеем ложе для резистора. Поскольку оно исполнено литьем, то почти все плоскости имеют углы между собой и по отношению к основанию не равные 90 град.

Привязаться с приличной точностью почти не к чему.

2. На самой оси все просто. Вырезал из ПВХ толщиной 2 мм пластинку произвольного размера, просверлил отверстие D 6 мм под магнит. Отверстие сверлил с расчетом, что магнит будет входить в него с небольшим натягом. Отцентровал пластину так, чтобы  оси отверстия на пластине и отверстия для шток резистора совпали и проклеил пластину по периметру



3. На сам магнит наклеил небольшую планку из ПВХ, чтоб было удобно поворачивать магнит при юстировке относительно КМА210. Наклеил вдоль оси между полюсами , но, в принципе, это не обязательно. На фото видно, что магнит лежит на швейной иголке. Так можно определить геометрию намагниченности.

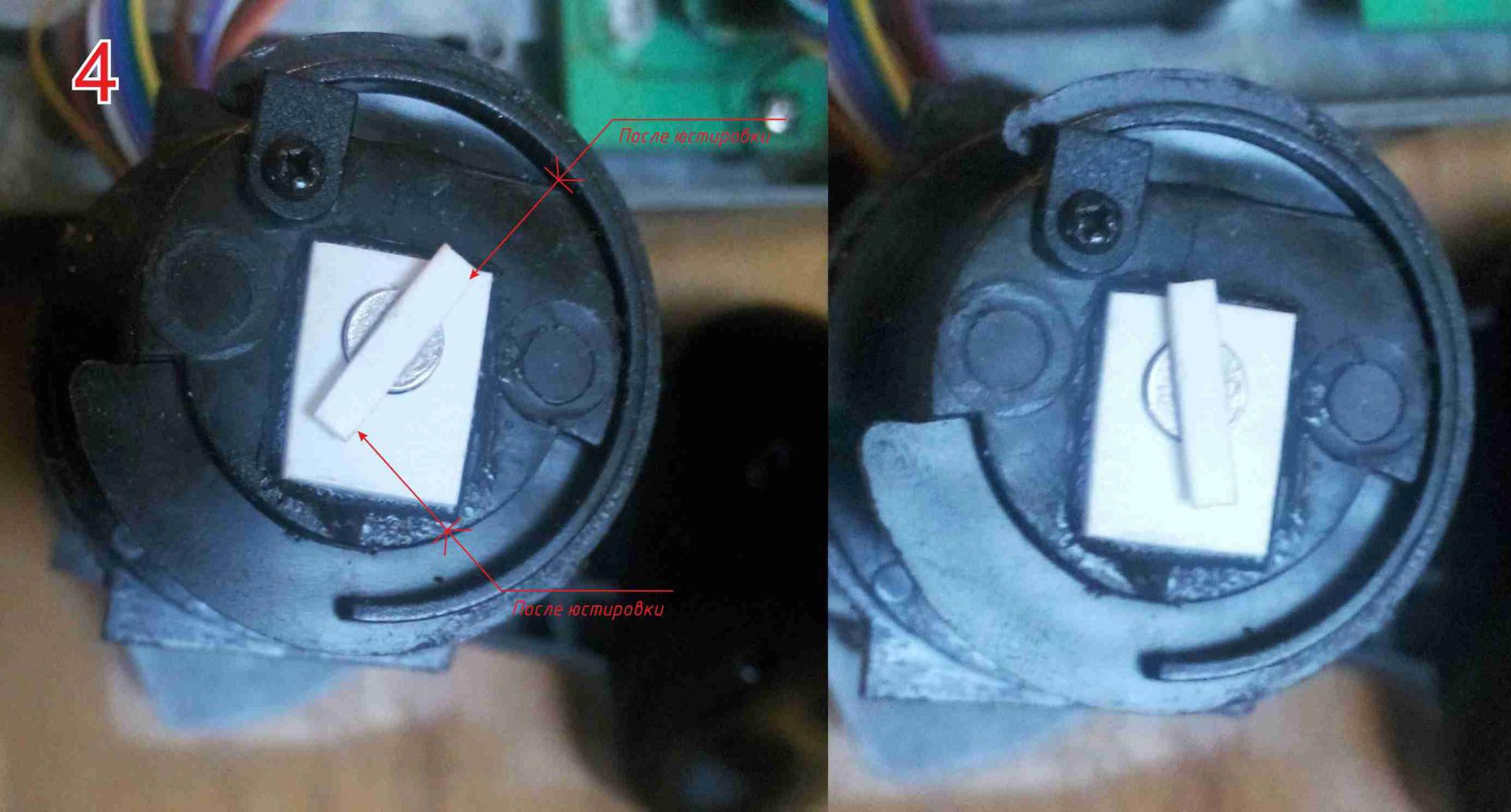

4.Вставил магнит на его место. Попробовал вращение. Порядок



5. Для крепления КМА210 сделал детальку - основание из жестких пластиков разной толщины. В случае если родной резистор умер навсегда, то можно использовать его пластмассовый корпус  в качестве одной из частей этой детали.



6. Приклеил датчик к основанию после примерок основания в ложе и определения точки через которую пройдет ось симметрии магнита.



.



7. Готовую сборку посадил на термоклей в ложе

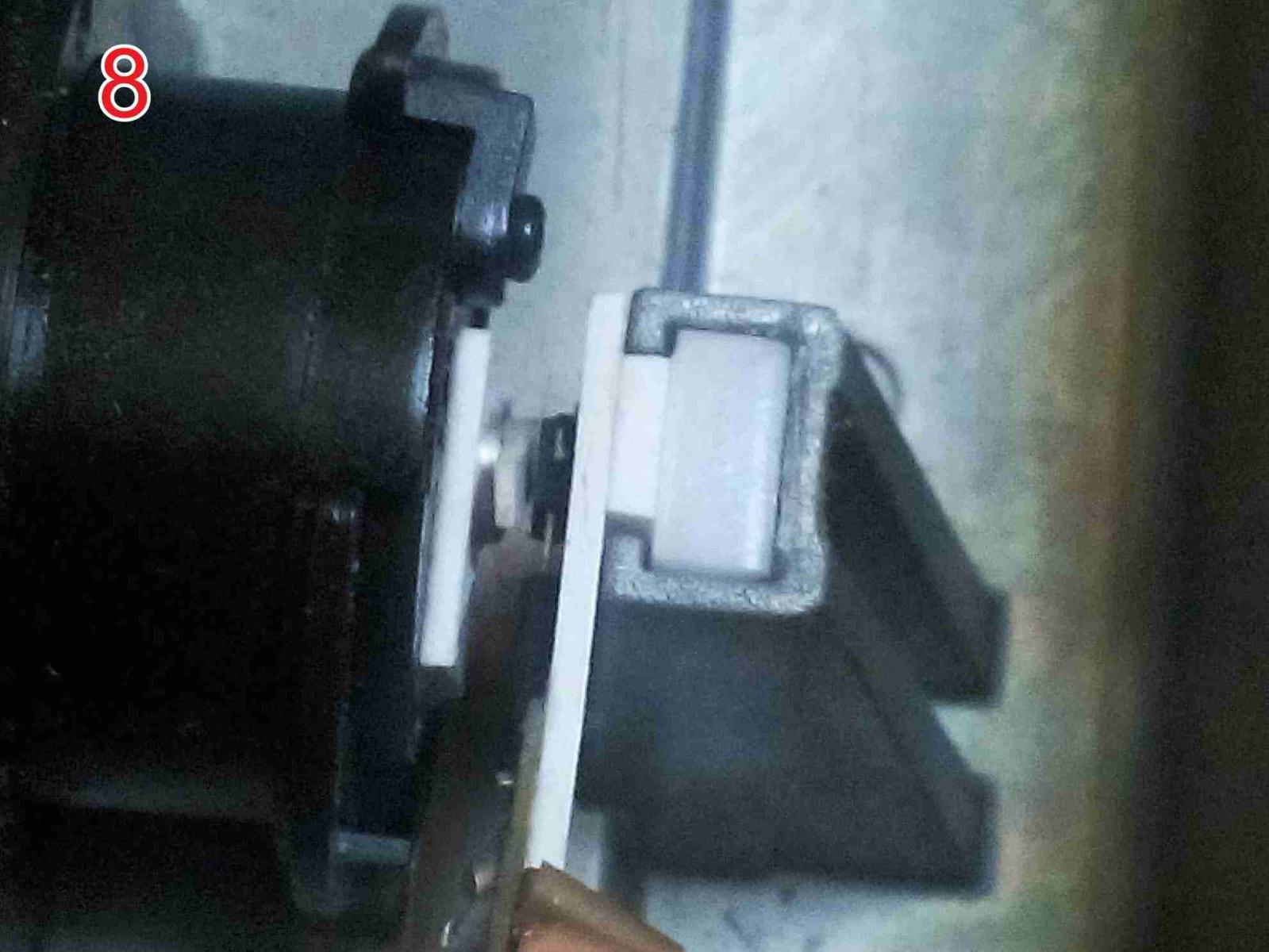

8. Окончательный вид в сборе.

Юстировка заключается в повороте магнита в почти собранном (кроме нижней крышки), подключенном РУДе. Достаточно с помощью JOYTESTERa определить крайние отклонения на графике поворачивая магнит относительно оси в обоих крайних положениях ручки. После юстировки приклеил планку на магните к пластине



Платка на выводах КМА210 несет на себе фильтрующий по питанию керамический конденсатор и рекомендованый производителем фильтр выходного сигнала.

Осталась как рудимент от проверок датчика на разных контроллерах. Практика показала, что фильтры может и понадобятся, но далеко не всегда и их полезное действие ограничено.

В испытаниях участвовали:

- Родной контроллер Кота

- MJOY16 от Миндога 2 экз.

- MMJOY2

Контроллер Кота испытания не выдержал. По видимому из-за слишком длинных проводов. JOYTESTER показал многочисленные скачки графике от наводок величиной в 2 а то и 3 шага. Никакие фильтрующие пассивные элементы не помогли.

С MMJOY16 датчик вел себя как обычный Холл SS495A с редкими пиками на графике JOYTESTERа величиной в 1 шаг. (опять же фильтрующие пассивные элементы особой роли не играют)

С MMJOY2 без фильтрации все как в предыдущем случае.

С MMJOY2 с  фильтрацией Х4 график в MMJOYSetup получился полностью без помех.

[=VIRPIL=mega_mozg_13]

для завершения картинки, цена вопроса и источник где такие вещи продаются(KMA210 зашитые на диапазон углов 90 град).

[Komaroff]

Вангую. Автомобильный девайс типа ДПДЗ

[=FA=CATFISH]

Вангую. Автомобильный девайс типа ДПДЗ

БИНГО )))

[Sokol1]

http://www.digikey.com/product-detail/en/nxp-usa-inc/KMA210-115/568-8399-1-ND/2763933

[Afeton]

Подскажите  а если применить в качестве датчика на педали безконтактный датчик полож. дроссельной зазлонки на базе KMA 210.Правда там входное напряжение 5в, а в джойстике выход вроде 3,5в.

А так в датчике три выхода:

сигнал

земля

напряжение.

Я имею ввиду джойстик gladiator mk2 и самодельные педали к нему(чтобы можно было в разъëм pedals воткнуть с помощью RJ45)
