Заказ плат под MMJoy2 в Китае.

[Zuludan]

Вот и думаю - в варианте от февраля 2018 шилды и регистры нравятся, от ноября 11 - платы под датчики вращения.



[=FA=CATFISH]

2 часа назад, Vumpel18 сказал:

А5560 никакого.

Только головняк обеспечен для новичка.

Что такое А5560?

Может AS5600?

Проблем не увидел даже если ее не программировать

[Vumpel18]

Верно AS5600

[Zuludan]

это я затупил. надо учить матчасть... надо почитать про нее.

Почитал. вроде ничего страшного. Вопросы:

1. Он репрограммируемый?

2. Магнит к нему диаметральный?

3. Кто-нибудь пробовал такие датчики использовать?





[2./SG2_Semyon-]

Один раз можно программировать. Непонятно только зачем? Калибровку можно в конфигураторе контроллера сделать.

По документации нужен диаметральный магнит. Как для kmz41 и ему подобных.

Я переделал резисторы в ручке РУД Cougar на этих датчиках. На форуме есть фотографии переделки.

Изменено 22 ноября 2019 пользователем semenovkr

[=FA=CATFISH]

31 минуту назад, semenovkr сказал:

Один раз можно программировать. Непонятно только зачем? Калибровку можно в конфигураторе контроллера сделать.

По документации нужен диаметральный магнит. Как для kmz41 и ему подобных.

Я переделал резисторы в ручке РУД Cougar на этих датчиках. На форуме есть фотографии переделки.

Программировать для повышения точности.

Для модификации потенциометров - не обязательно.

Для датчиков осей РУС - непременно надо



Репрограммировать можно только по I2C

Только програмку надо писать под Ардуино

Изменено 22 ноября 2019 пользователем =FA=CATFISH

[vvm13ru]

Насколько я понимаю, её можно было бы использовать не как магрез, а как цифровой датчик через I2C, но, ввиду только одного ID, на ардуинке 32u4 только в количестве одной штуки. А вот на Blue Pill - две штуки.



Кстати, готовыми платками в формате lay6 для AS5600 кто-нибудь уже поделился?

Что касается файла на сайте MMJoy2, я использовал MMJoy2_TLE5011.lay6 , первая закладка ("new cobra TLE5011 42*10").

Но:

* насколько я понимаю, один из резисторов лишний (он должен быть не на этой схеме, а в другом месте).

* контакты расположены неудачно для использования в

(там желательно использовать Г-образные контакты, и для этого желательно их выстроить в один ряд, чтобы все провода шли вниз или хотя бы вбок)

[sergeype]

37 минут назад, vvm13ru сказал:

Кстати, готовыми платками в формате lay6 для AS5600 кто-нибудь уже поделился?



20_11_2019.zip

[vvm13ru]

О, спасибо большое.

[sergeype]

Пожалуйста?

[vvm13ru]

Я правильно понимаю, что в ряде схем используются resistor arrays наподобие https://ru.aliexpress.com/item/32996698902.html ?

[sergeype]

Правильно.

[Zuludan]

Народ, подскажите: если есть три mmjoy2 - устройства, соответственно 3 usb канала, то ограничение винды - 8 осей, это всего, или на каждое устройство по 8 осей?

[Fix]

На каждое устройство.

[Zuludan]

Класс! Спасибо!

[Zuludan]

Добрый день!

Народ, подскажите номинал резистора и конденсатора на плате энкодера из комплекта Captain Blood.



[ROSS_TaTaPuH]

2 часа назад, Zuludan сказал:

Добрый день!

Народ, подскажите номинал резистора и конденсатора на плате энкодера из комплекта Captain Blood.



есть мануал от капитана, там все данные есть. напиши электронку скину

Изменено 7 декабря 2019 пользователем ROSS_TaTaPuH

[MYCYJIbMAHUH]

2 часа назад, Zuludan сказал:

Добрый день!

Народ, подскажите номинал резистора и конденсатора на плате энкодера из комплекта Captain Blood.



R-10KoM

C-0,1мкф

[Zuludan]

Электронка:

Zuluzulu2665@Gmail. Com

Заранее спасибо.

MYCYJIbMAHUH - спасибо огромное за номиналы.

Умнеею, б... лин!!!

[ROSS_TaTaPuH]

10 часов назад, Zuludan сказал:

Электронка:

Zuluzulu2665@Gmail. Com

Заранее спасибо.

MYCYJIbMAHUH - спасибо огромное за номиналы.

Умнеею, б... лин!!!

пишет что не корректная электронка

[Vumpel18]

С недавних пор Gmail странным образом блокируется.

Mail.ru полёт нормальный.

[Gelmec]

4 часа назад, ROSS_TaTaPuH сказал:

пишет что не корректная электронка

Может потому, что после Gmail. Стоит пробел?)

[ROSS_TaTaPuH]

1 час назад, Gelmec сказал:

Может потому, что после Gmail. Стоит пробел?)

точно, спасибо отправил

[Zuludan]

Подтверждаю. Gmail у меня чудит. Ещё раз-проверка связи: zuluzulu2665@gmail.com



Ессно, перед con пробела нет. Моя ошибка.

[MYCYJIbMAHUH]

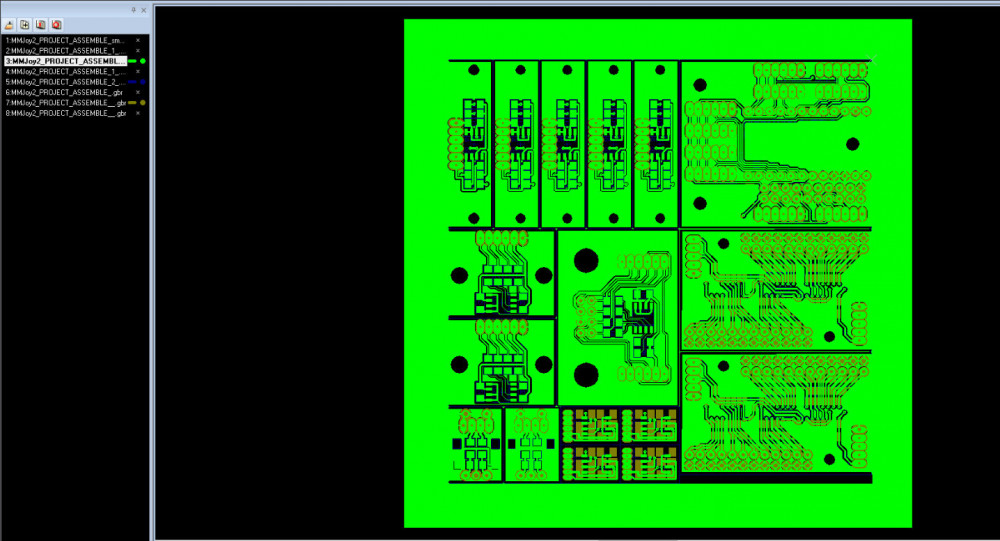

Пытаюсь заказать платы веду переговоры,правда ничего не понимаю чего от меня хотят.Может тут кто по русски сможет объяснить мне.



Плохая плата по ихнему-это которая узкая и не доходит до краёв???

Изменено 18 января 2020 пользователем MYCYJIbMAHUH

[Baltz]

18.01.2020 в 08:14, MYCYJIbMAHUH сказал:

Пытаюсь заказать платы веду переговоры,правда ничего не понимаю чего от меня хотят.Может тут кто по русски сможет объяснить мне.



Плохая плата по ихнему-это которая узкая и не доходит до краёв???

Gerber файл такой платы заказа на https://jlcpcb.com/

Платы получил

assemble.zip

[MYCYJIbMAHUH]

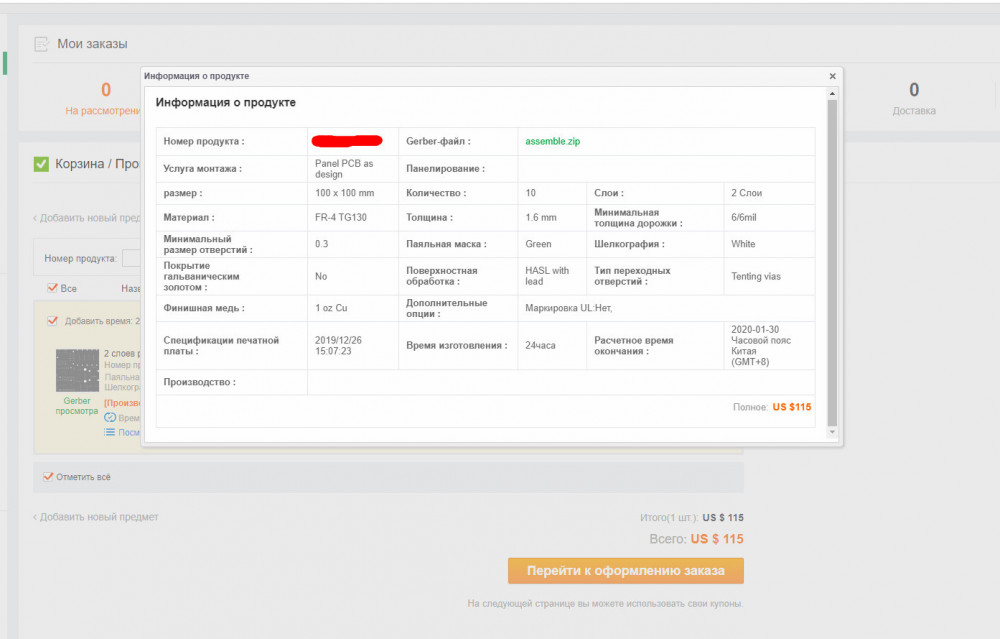

Скажите пожалуйста,115$ долларей за 10 платок 100мм*100мм-нормально?

[Baltz]

39 минут назад, MYCYJIbMAHUH сказал:

Скажите пожалуйста,115$ долларей за 10 платок 100мм*100мм-нормально?

Order Total: $10.88  на https://jlcpcb.com/  -- это сумма за 5 штук с доставкой.

[Vumpel18]

1 час назад, MYCYJIbMAHUH сказал:

Скажите пожалуйста,115$ долларей за 10 платок 100мм*100мм-нормально?

Пару лет назад это было жутко дорого.

Сегодня производитель считает, что такая стоимость адекватная.

Аппетит приходит во время еды.

[=M=PiloT]

5 часов назад, MYCYJIbMAHUH сказал:

Скажите пожалуйста,115$ долларей за 10 платок 100мм*100мм-нормально?

ты не то нажал явно, цена фиксирована в районе 5ти долларов без доставки, а доставка 9-11 долларов вполне адекватно шустрая, это без бонусов, скидок и прочих накопительных прибамбасов, за 100 баксов доставка на крылатой ракете, или может ты выбрал не стандартные характеристики платы, именно не стандартные, а не дорогие, к примеру цвет маски объективного удорожания не может в себе таить (всего то цвет), но такой выбор выводит заказ из массового  конвейера....так что жми гугл, теги заказ плат в Китае и просто читай, через 3 минуты ты все решишь

ПС, файл выше, это мульти плата ? Тогда я пас про цену, для тестовых поделок лучше делать самому мульти, соединяя их в безопасных местах на отлом после ножа, ломается за 1,7 секунды, вся конструкция воспринимается исполнителем  как одна плата, но на практике ты получаешь реально без проблемный набор. По такой  логике я заказал проектирование плат электронщику и результатом был очень доволен.

[MYCYJIbMAHUH]

8 минут назад, =M=PiloT сказал:

ты не то нажал явно, цена фиксирована в районе 5ти долларов без доставки, а доставка 9-11 долларов вполне адекватно шустрая, это без бонусов, скидок и прочих накопительных прибамбасов, за 100 баксов доставка на крылатой ракете, или может ты выбрал не стандартные характеристики платы, именно не стандартные, а не дорогие, к примеру цвет маски объективного удорожания не может в себе таить (всего то цвет), но такой выбор выводит заказ из массового  конвейера....так что жми гугл, теги заказ плат в Китае и просто читай, через 3 минуты ты все решишь

[=M=PiloT]

все пункты "под конвеер", но после рассмотрения заказ попал под "панелирование"

Если бы места разреза были допустим 5 мм, а платы сцеплены безобидными мостами текстолита  получилось бы 5ть долларов, во всяком как я писал выше, я так заказал проект тестовых плат и не ошибся, тк результат как бы уже в истории. Правда такая "панелизация" как я понимаю сложнее. Но тому у кого рука набита это не сложно.  Все, больше я добавить ни чего не смогу, я не электронщик, поделился своей практикой. Ну добавлю, что панелизцию проекта тебе сделают в 6 раз дешевле того, на что дороже вышел заказ плат. Это мое мнение.

ПС, может на заводе, что тебе подсказали выше постом панелирование не приведет к 100 баксам, попробуй

[Baltz]

1 час назад, MYCYJIbMAHUH сказал:

Панелирование не нажимай, за каждый элемент не одного дизайна набавляют много.

Придется помучиться немного пиля полотном ножа 9мм. Я вот пробую только датчики заказать со скрайбингом( панелированием).
Пока гербер не нравиться им). хотя полоски по 3 мм между платами.

[Zuludan]

Ураааа! Я закончил переделку коугара по схеме Vumpel18. И с его же помощью-как платами, так и советами! Пробовал в DCS на СУ-25Т. Ощущения совсем другие! Появилось время что-то ещё в кабине делать, а не только РУД качать! БЗС пробовал - пока сложно. Опыта поршневых нет совсем. Надо учить матчасть... Всем удачи!



[Economist]

Интересно,  а почему раньше приходилось "руд качать" и почему сейчас необходимость пропала?

[Zuludan]

Звиняйте, конечно не РУД, а РУС. А качать - очень трудно было на родных резюках ловить правильную траекторию. Постоянно перетягивал ручку в маневре. Всё внимание на пилотирование уходило. А с TL-ками все очень гладко и во-время. Класс!

[MYCYJIbMAHUH]

23.01.2020 в 08:49, Baltz сказал:

Gerber файл такой платы заказа на https://jlcpcb.com/

Платы получил

assemble.zip 166 kB · 16 скачиваний

Получил платы.Шильд Ардуины похоже нерабочий.На голой плате   пины D2,D3   почему то замкнуты на GND.Мультимером звонил.И ещё пин F4 замкнут с VCC.

У меня есть другого вида шильд и у него таких проблем нет.

А как у Вас с разводкой дорожек шильда,проблем нет?

Изменено 1 апреля 2020 пользователем MYCYJIbMAHUH

[Vumpel18]

23 часа назад, MYCYJIbMAHUH сказал:

Получил платы.Шильд Ардуины похоже нерабочий.На голой плате   пины D2,D3   почему то замкнуты на GND.Мультимером звонил.И ещё пин F4 замкнут с VCC.

У меня есть другого вида шильд и у него таких проблем нет.

А как у Вас с разводкой дорожек шильда,проблем нет?

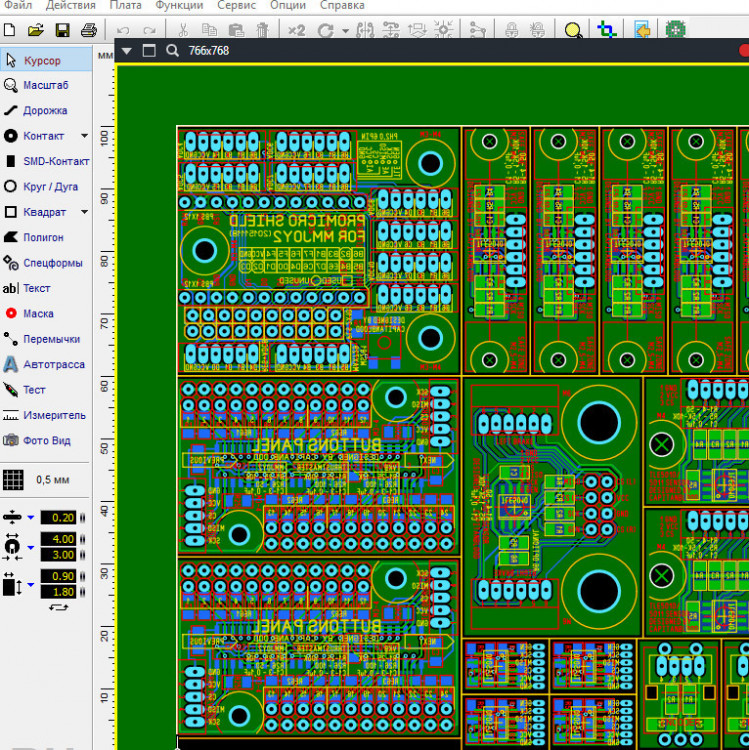

Проверьте свой проект, с которого делали заказ, в  Sprint-Layout 6.0.

Ошибок нет.

Скрытый текст

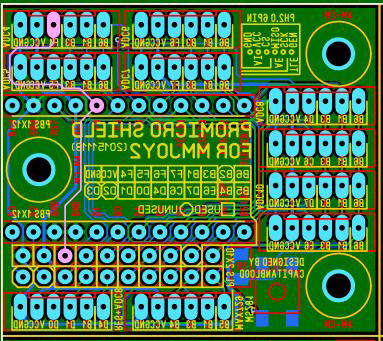

F4

D2

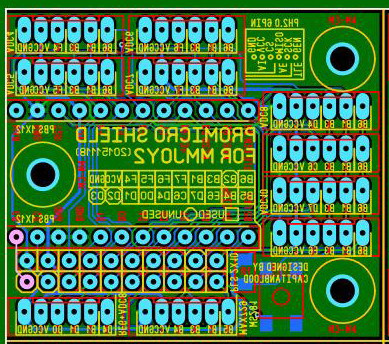

D3

Детали см. в личной переписке.



Изменено 2 апреля 2020 пользователем Vumpel18

[Baltz]

01.04.2020 в 17:50, MYCYJIbMAHUH сказал:

Получил платы.Шильд Ардуины похоже нерабочий.На голой плате   пины D2,D3   почему то замкнуты на GND.Мультимером звонил.И ещё пин F4 замкнут с VCC.

У меня есть другого вида шильд и у него таких проблем нет.

А как у Вас с разводкой дорожек шильда,проблем нет?

Накосячили и у меня, пины D2,D3,F4,VCC замкнуты на GND но это легко устранимо лезвием( при пайке потом проконтролировать что б припой там не закоротил).

F4,VCC закорочены на  два пяточка GND рядом с D2. D2,D3 закорочены на на первый пяточек(GND) визуально он между и выше контактов D2,D3 .

[MYCYJIbMAHUH]

31 минуту назад, Baltz сказал:

Накосячили и у меня, пины D2,D3,F4,VCC замкнуты на GND но это легко устранимо лезвием( при пайке потом проконтролировать что б припой там не закоротил).

F4,VCC закорочены на  два пяточка GND рядом с D2. D2,D3 закорочены на на первый пяточек(GND) визуально он между и выше контактов D2,D3 .

Иглой процарапал.Проблема замыкания устранена.Когда плата запаяется всеми разъёмами и штекерами то царапин даже видно не будет.
