Заказ плат под MMJoy2 в Китае.

[Void_VR]





В случае с Void нужно было-бы запаивать вот эти разъёмы: http://www.kosmodrom...php?name=NXW-06.

За ссылку, конечно, спасибо! Но, что было в наших магазинах, то и впаял. В любом случае - подключил - поместил в корпус и забыл.

[RenderG]

Я тут под свой проект заказывал платы. Руки у меня подрагивают, посему я очень не люблю SMD пайку, по этому плата под DIP размеры с шагом 1,25. С ее сборкой и ребенок справится.

Я использую свой скетч под ардуино, но плата полностью совместима с mmjoy2 за исключением подключения разводки под TLE5010



ссылка на готовые к печати файлы в формате гербер и на файл спринта

http://renderg.ru/rgcustom/rgcustom.zip

http://renderg.ru/rgcustom/rgcustm_2layer.lay6



Мало ли кому полезно будет.

[=FA=CATFISH]

Планируется заказать для личных нужд в Китае плату под MMJoy2.

Одна плата 10*10 см включает в себя несколько платок - шилд под ардуино, под TLE для джойстика и педалей, регистры и для энкодеров. Разделять плату на маленькие платки и паять детали придется самостоятельно.

Плата голая, без деталей.

Проект не коммерческий.

Заказываю себе и попутно возьму с десяток человек.

Стоимость одной платы(10*10см)=200рублей с пересылом до меня.

Я по получении делю партию на части и один раз сходив на почту отправляю всем кто скооперировался для заказа.

Соответственно пересыл от меня до Вас за счет получателя.

Плата в стадии финишной отладки. Возможно их будет два вида.

Пока ни чего тут не пишем. Просто для ознакомления.

ПРЕДОПЛАТА.

Какие-нить неликвиды еще остались?

[Zorik79]

Какие-нить неликвиды еще остались?

Могу поделиться.

[Void_VR]

Платы №1 ни у кого не завалялось?

[MYCYJIbMAHUH]

Платы №1 ни у кого не завалялось?

Адрес куда и кому пиши.Есть у меня.

Изменено 18 декабря 2017 пользователем MYCYJIbMAHUH

[Swift_CCCP]

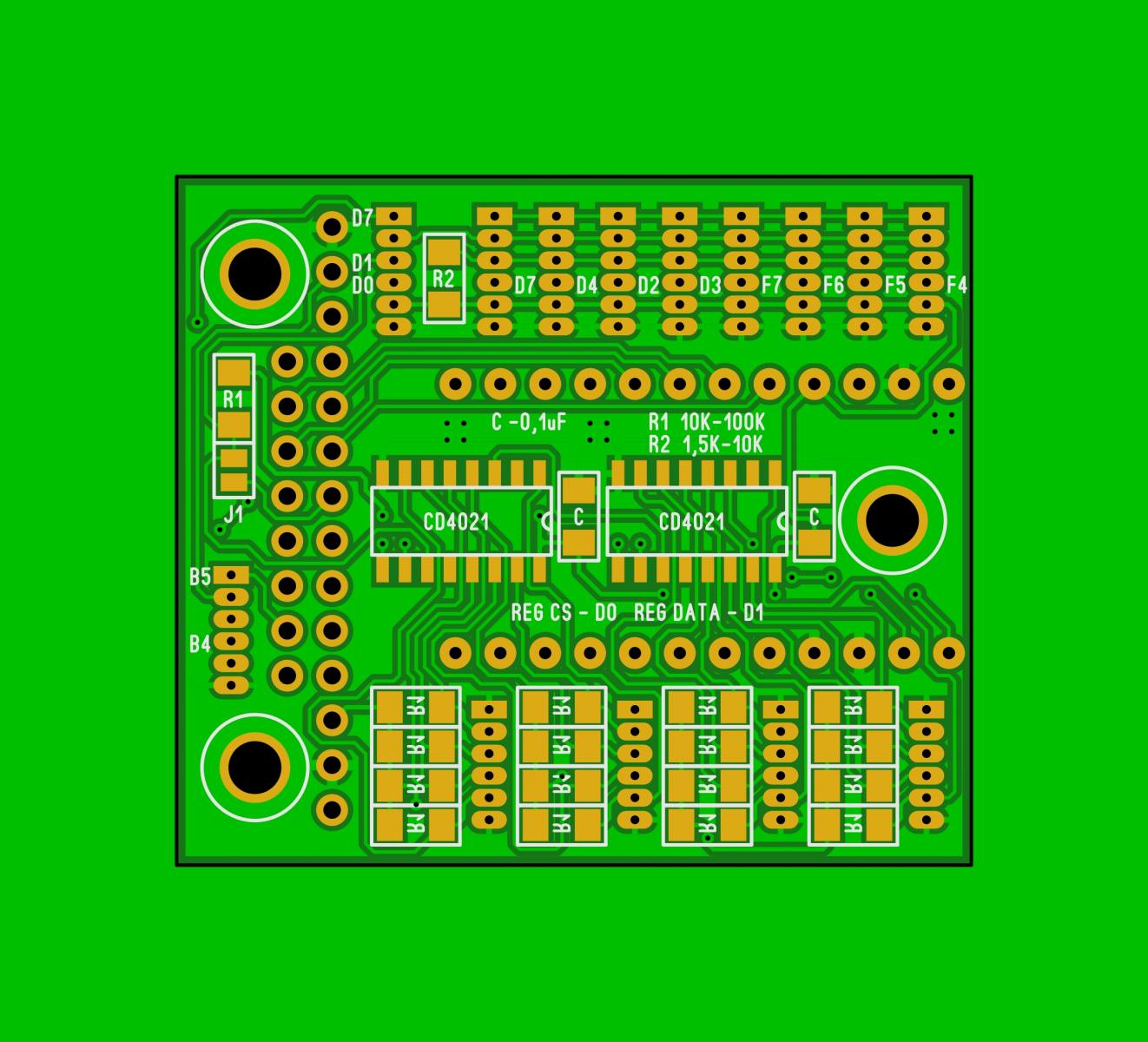

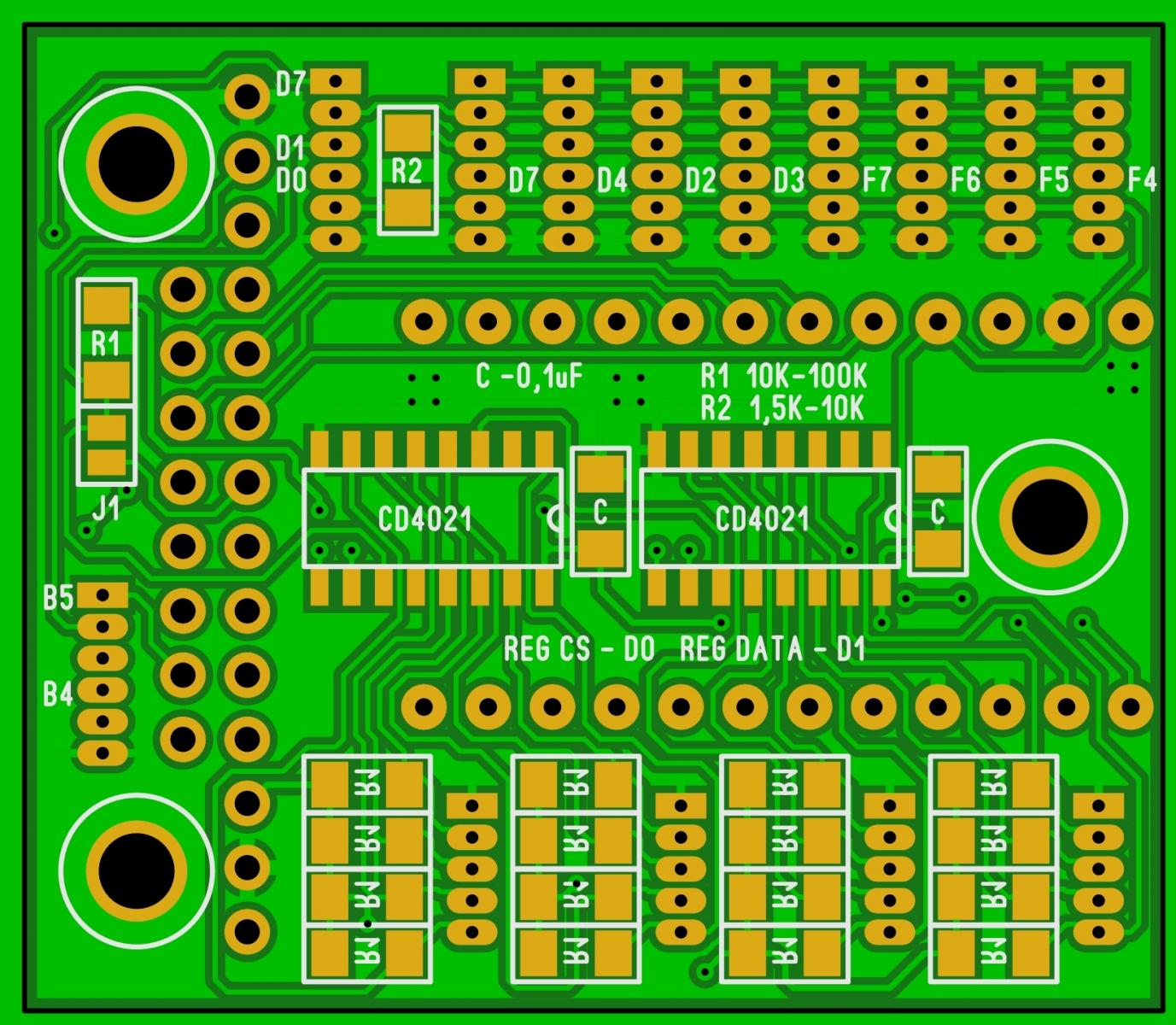

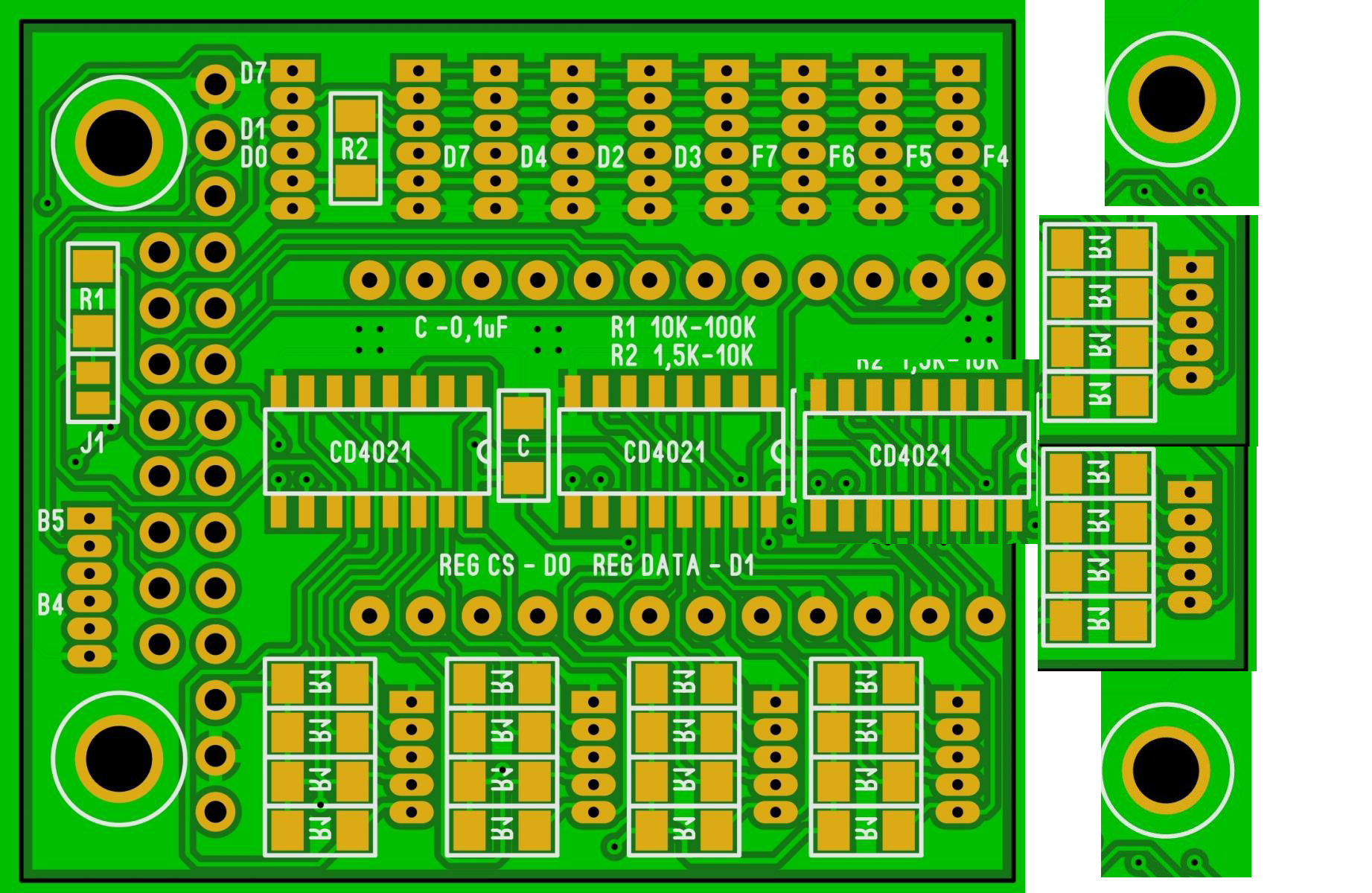

Capitanblood разработал новую версию плат.

Размеры остались те же, но...

Коннекторы теперь 1.25 + плюс 2 регистра на 16 кнопок.

Разработка продолжается. Датчики так же будут под коннекторы 1.25.

Пожелания и предложения будут?



[Vumpel18]

Оригинально.

Всё в одном флаконе.



Как всегда, совершенству нет предела.
Парни, Вы молодцы.



[Iguz]

Capitanblood разработал новую версию плат.

Размеры остались те же, но...

Коннекторы теперь 1.25 + плюс 2 регистра на 16 кнопок.

Разработка продолжается. Датчики так же будут под коннекторы 1.25.

Пожелания и предложения будут?



Добавить 2 по 4 конектора для юсби, что бы провод юсби подсоеденялься не к про микро а к данной платке, а от про микро юсби втыкалься 4 конекторами к этой платке. А то замучилься ломать промикро...

[Iguz]

И это энкодеров добавить в платку лучше побольше за место сдвиговых регистров до 5 штук общего числа.

[=FA=CATFISH]

Capitanblood разработал новую версию плат.

Размеры остались те же, но...

Коннекторы теперь 1.25 + плюс 2 регистра на 16 кнопок.

Разработка продолжается. Датчики так же будут под коннекторы 1.25.

Пожелания и предложения будут?

 Если вытащить монтажное отверстие из-под платки ПроМикро, то можно воткнуть еще один сдвиговый регистр. Это отверстие под платой весьма неудобно, а лишний регистр никому не помешает.

Отверстия коннекторов расчитаны на установку  гребенок PLS ?

[Swift_CCCP]

А зачем там больше регистров?

Вы ж имейте ввиду, что они сквозные и можно еще ручку подключать с имеющимися в ней регистрами.

[=FA=CATFISH]

А зачем там больше регистров?

Вы ж имейте ввиду, что они сквозные и можно еще ручку подключать с имеющимися в ней регистрами.

Ну ручку я тут не имел ввиду- у нее своя платка.

Но, если я правильно помню, то для подключения одного энкодера нужно 2 вывода под кнопки. Итого два регистра это: 4 энкодера и 8 кнопок. Маловато будет например для РУДа.

Изменено 28 января 2018 пользователем =FA=CATFISH

[Iguz]

Ну ручку я тут не имел ввиду- у нее своя платка.

Но, если я правильно помню, то для подключения одного энкодера нужно 2 вывода под кнопки. Итого два регистра это: 4 энкодера и 8 кнопок. Маловато будет например для РУДа.

1 энкодер 3кнопки (если нажимной) итого 4 энкодера и 2 тумблера ))) Но можно на них нацепить еще сколько хочеш регистров, ведь плата предназначена не только для рудов но и для русов.Поэтому перегружать ее не стоит, а группы кнопок в руде лучше вешить на свои сдвиговые регистры что бы не тянуть уму проводов к каждой групе кнопок/энкодеров и тумблеров

[capitanblood]

Если вытащить монтажное отверстие из-под платки ПроМикро, то можно воткнуть еще один сдвиговый регистр. Это отверстие под платой весьма неудобно, а лишний регистр никому не помешает.

Отверстия коннекторов расчитаны на установку гребенок PLS ?

Если убрать монтажное отверстие из под промикро, то вынимать вставлять разъемы будет небезопасно, в смысле шильд можно сломать, это во-первых. Во-вторых, даже если регистр туда вставить, то я не знаю куда выводить разъемы для кнопок, места просто не хватит, при существующих размерах. Нет, можно конечно вместо отдельных резисторов 1206 поставить резисторные сборки, но котож это дело тогда сам спаяет?

Под промикро контакты под пайку pbs, дублирующие контакты - pls. Кнопку "rest" я убрал, нужно будет замкнуть два крайних дублирующих контакта.

Изменено 28 января 2018 пользователем capitanblood

[Vumpel18]

Поддерживаю capitanblood.



Всё чудесно с учётом предыдущих разработок.
Увидеть бы весь массив проекта.



[capitanblood]

Я постараюсь весь комплект накидать на следующей недели и выложить для проверки, я могу тоже где-то накосячить, так что как выложу не поленитесь, проверьте разводку платок. Все пожелания постараюсь учесть.

[ROSS_TaTaPuH]

Цена такой платы?

[Vumpel18]

Я постараюсь весь комплект накидать на следующей недели и выложить для проверки, я могу тоже где-то накосячить, так что как выложу не поленитесь, проверьте разводку платок. Все пожелания постараюсь учесть.

Все мы люди. Конечно посмотрим.

[Vumpel18]

Цена такой платы?

Раньше было так см. Spoiler.



Плата голая, без деталей.

Проект не коммерческий.

Заказываю себе и попутно возьму с десяток человек.

Стоимость одной платы(10*10см)=200рублей с пересылом до меня.

Я по получении делю партию на части и один раз сходив на почту отправляю всем кто скооперировался для заказа.

Соответственно пересыл от меня до Вас за счет получателя



[=FA=CATFISH]

Если убрать монтажное отверстие из под промикро, то вынимать вставлять разъемы будет небезопасно, в смысле шильд можно сломать, это во-первых. Во-вторых, даже если регистр туда вставить, то я не знаю куда выводить разъемы для кнопок, места просто не хватит, при существующих размерах. Нет, можно конечно вместо отдельных резисторов 1206 поставить резисторные сборки, но котож это дело тогда сам спаяет?

Под промикро контакты под пайку pbs, дублирующие контакты - pls. Кнопку "rest" я убрал, нужно будет замкнуть два крайних дублирующих контакта.

нашопил в торопях



Чета мне не нравятся эти коннекторы на 1,25. Самому уже шлейф из МГТФ будет тяжко спаять. Или заказывать, или обжимной инструмент покупать (если он вообще доступен).  Китайские шлейфы будут из какого-нибудь тонкого дерьма вместо провода. Порылся в Чип и Дип. Там эти коннекторы под заказ 2-3 недели.

[Swift_CCCP]

https://www.ebay.com/itm/262768820425

Я рассчитывал на готовые.

Есть идейка сделать второй этаж. Но что там расположить? Толькотне нодо проявлять жадность. Большинство из предыдущего набора использовало шильд и датчики.)

[=FA=CATFISH]

https://www.ebay.com/itm/262768820425

Я рассчитывал на готовые.

С такой ценой на шлейфы теряется смысл в штучном изготовлении.

Учитывая, что шлейфы потребуются 2-х сортов, на 5 и на 6 пин

Изменено 28 января 2018 пользователем =FA=CATFISH

[Swift_CCCP]

Кэп постарается унифицировать коннекторы. Я попросил и для кнопок 6pin. Но Сами видите, монтаж плотный, каждый миллиметр на счёту. Я видел некоторые предрелизные варианты и могу сказать, что... Слов нет.) Вообще то что делает Кэп, да ещё бесплатно, просто поражает.

Зачем я это сказал..

Теперь он задумается.)

[=FA=CATFISH]

Кэп постарается унифицировать коннекторы. Я попросил и для кнопок 6pin. Но Сами видите, монтаж плотный, каждый миллиметр на счёту. Я видел некоторые предрелизные варианты и могу сказать, что... Слов нет.) Вообще то что делает Кэп, да ещё бесплатно, просто поражает.

Зачем я это сказал..

Теперь он задумается.)

Платы разводить - это как кроссворды решать. Прикольно.

[Vumpel18]

Самому изготавливать кабеля на 5 и 6 pin не имеет смысла.

Мелкота я Вам скажу.



Если покупать всё для изготовления кабелей на Украине ценник получается конский.



Дешевле взять в поднебесной.

Для кнопок делать 6pin это увеличение размеров.

Предлагаю оставить так как есть - 5 и 6 pin.

Не стоит дополнительно озадачивать capitanblood.



На шару и уксус сладкий.



Изменено 28 января 2018 пользователем =Mr.G.B.=Vumpel18

[=FA=CATFISH]





Если покупать всё для изготовления кабелей на Украине ценник получается конский.



Дешевле взять в поднебесной.

...



На шару и уксус сладкий.



14 разъемов 2,0 по прайсу Чип и дип - 420 руб. Разъемы 1,25 еще дороже.

2 комплекта проводов по 1000 руб каждый как по ссылке Свифта  и ждать  месяц

У нас ПроМикру барыжат с рук по 250 руб.

Бесплатный сыр и мышеловка ))

[Swift_CCCP]

Мне проще из Китая выписать и подождать.

[Vumpel18]

Вы посмотрите стоимость 1.25 мм.

Я сравнивал стоимость именно 1.25 мм. и у себя, а не в РФ.

[MYCYJIbMAHUH]

Я требую себе две штуки!!!

[capitanblood]

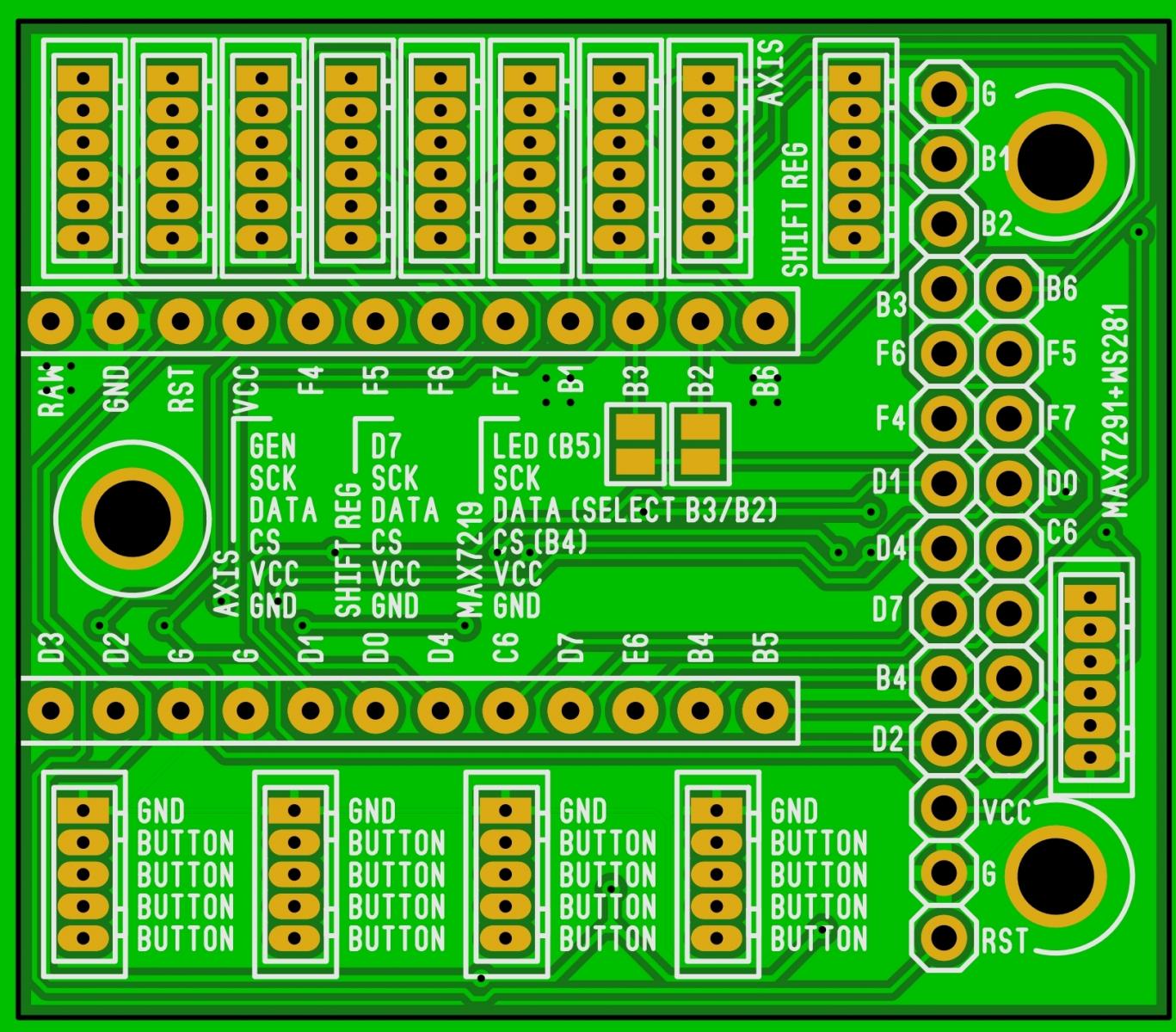

Переделал шильд под 6-ти контактные разъемы

Шильд 45х39

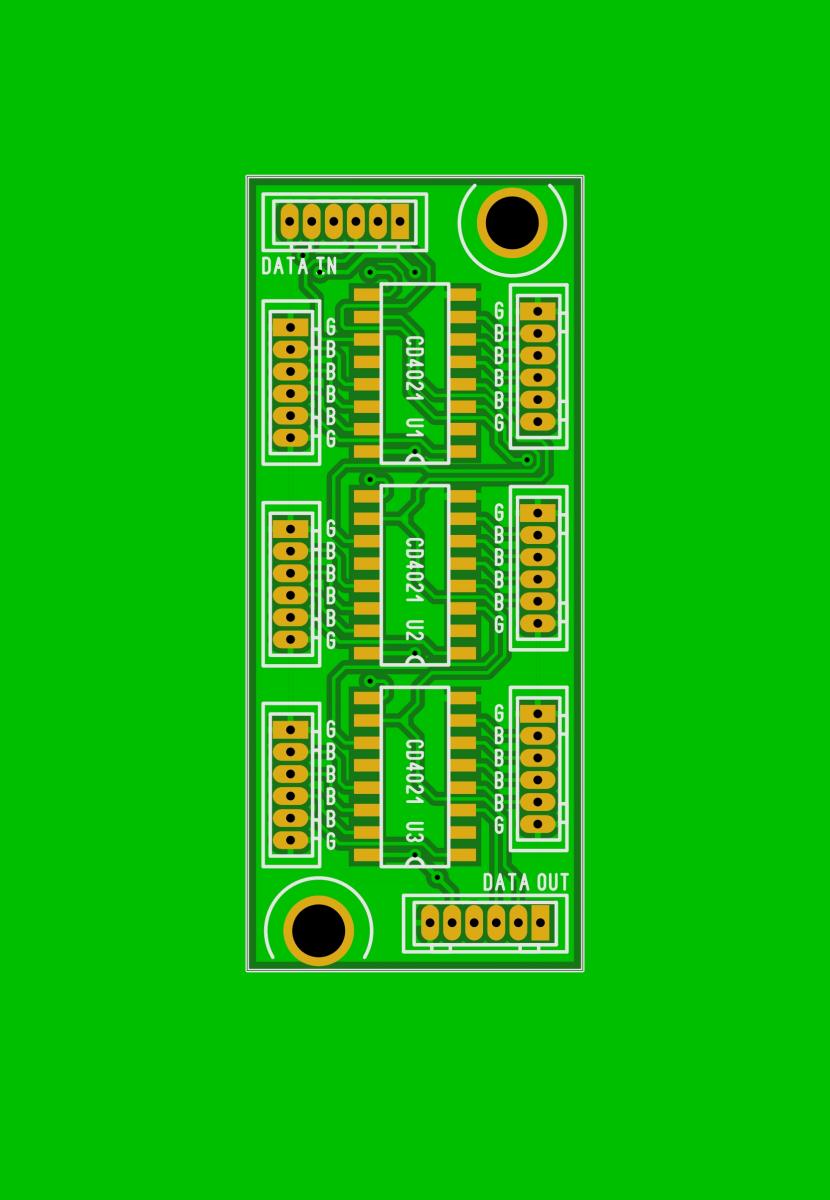

Плату с тремя сдвиговыми регистрами тоже переделал под 6-ти контактные разъемы

Плата сдвиговых регистров 45х19



[Swift_CCCP]

Лично мне нравится. Для одного устройства более чем достаточно.

[capitanblood]

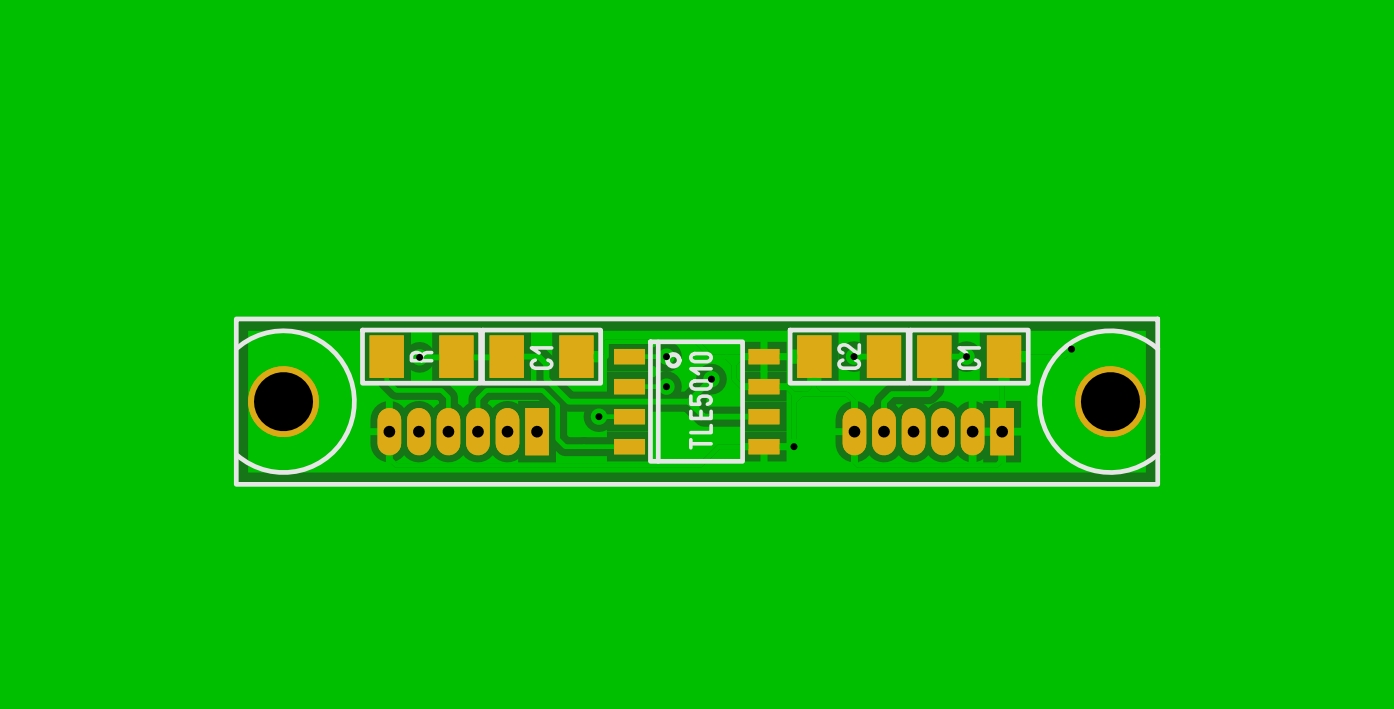

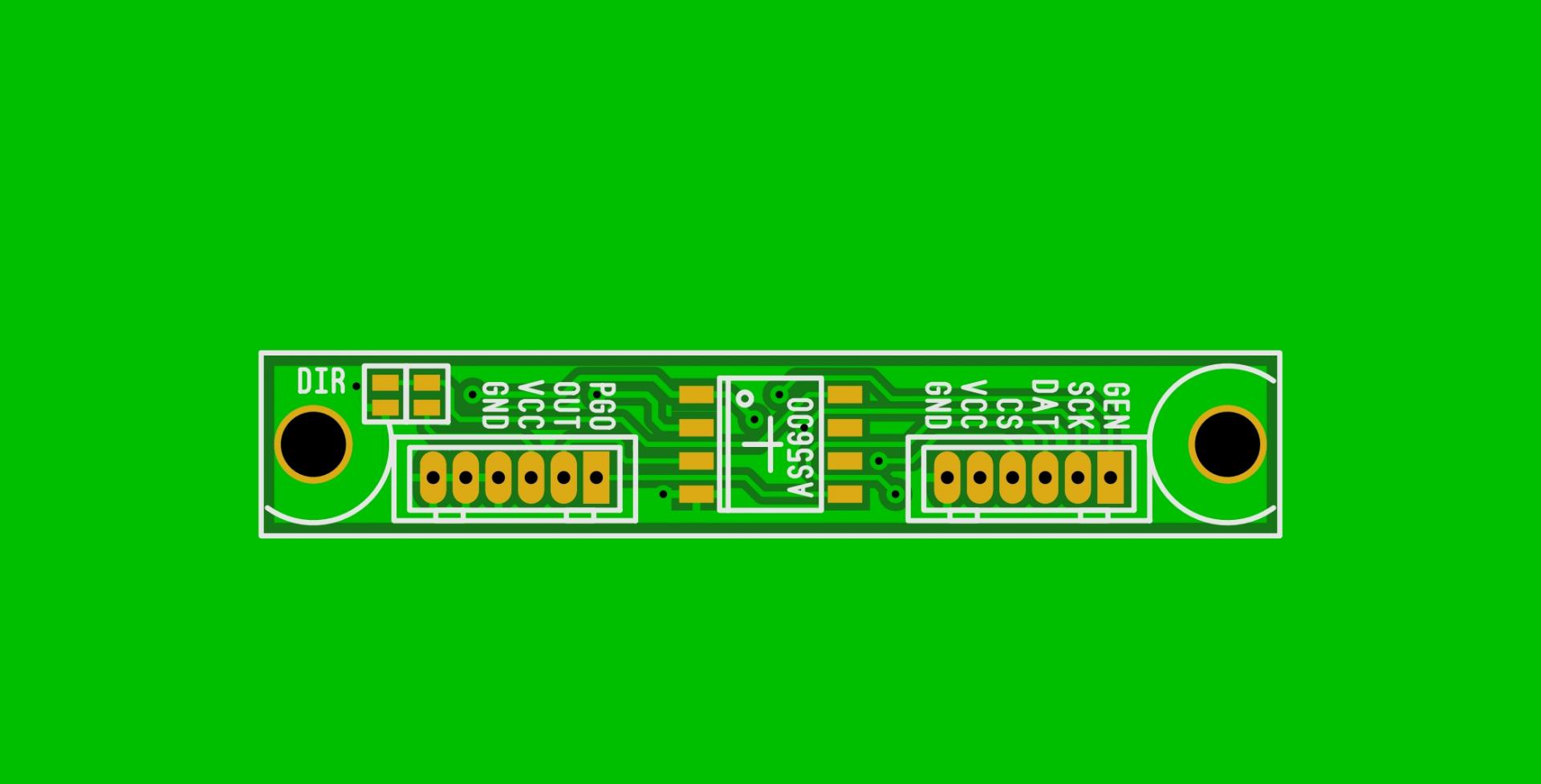

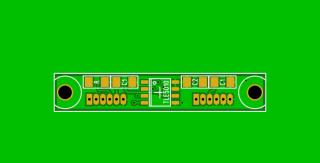

Плата датчика 39х7
С одной стороны ТЛЕ, с другой AS5600 с аналоговым выходом. Думаю можно припаять сразу оба сенсора и получать как аналоговый так и цифровой сигнал. Перемычки задают направление вращение, AS5600 рассчитан на питание от 5 Вольт.



[Swift_CCCP]

Нужно увеличить ширину платы. Целецеобразно будет использовать г-образный раз.ем. а но сам по себе хлипкий. Необходимо что бы он не висел в воздухе а примыкал.

[capitanblood]

А смысл использовать Г-разъем. Высота обычного 4,2 мм, Г-образного 3,2 мм. Если воткнуть в обычный разъем провода и согнуть, получится где-то 7 мм. Итого выигрыш будет 4 мм. В крайнем случае, можно припаять Г-образный разъем в перевернутом виде, т.е. повернуть нумерацию контактов, чтобы он смотрел вверх (см. рис.).

[=V=Heromant]

Можно сделать двухрядный разъем IDC. Ширина увеличится незначительно, высота тоже, если на самом разъеме не использовать ограничительную дужку. Зато можно использовать шлейф и не придется гнуть провода, что тоже плюс. 6-ти контактные разъемы стандартные и сядят достаточно плотно.

[capitanblood]

Можно сделать двухрядный разъем IDC. Ширина увеличится незначительно, высота тоже, если на самом разъеме не использовать ограничительную дужку. Зато можно использовать шлейф и не придется гнуть провода, что тоже плюс. 6-ти контактные разъемы стандартные и сядят достаточно плотно.

Да но на шильде то разъемы не IDC. А кто будет сам обжимать шлейфы? Нет, я не исключаю что где-то продаются IDC to JST1.25 6pin, но это вопрос унификации всех разъемов.

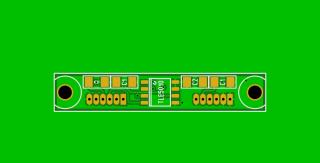

Я перевернул разъемы на датчиках, теперь можно не менять контакты местами.

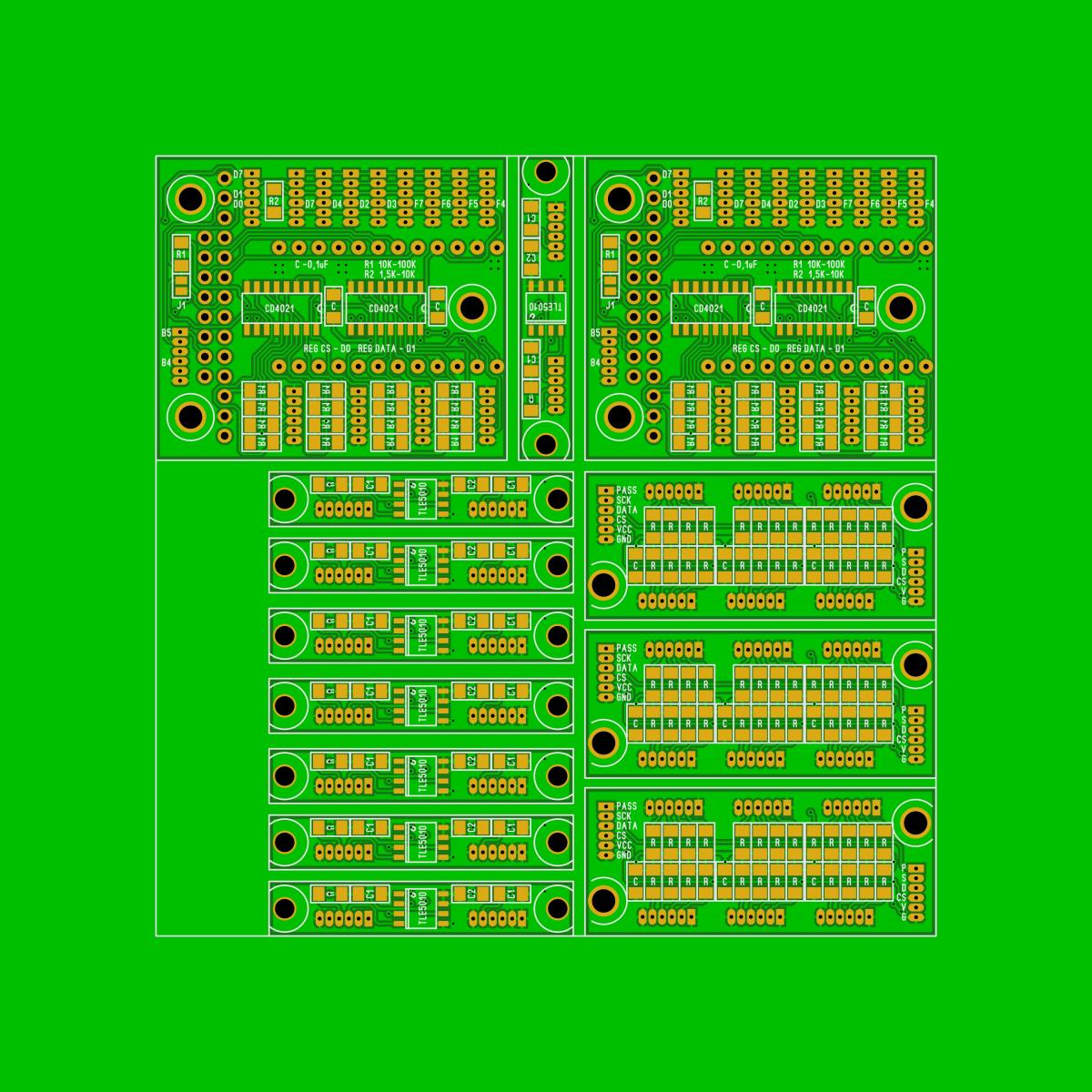

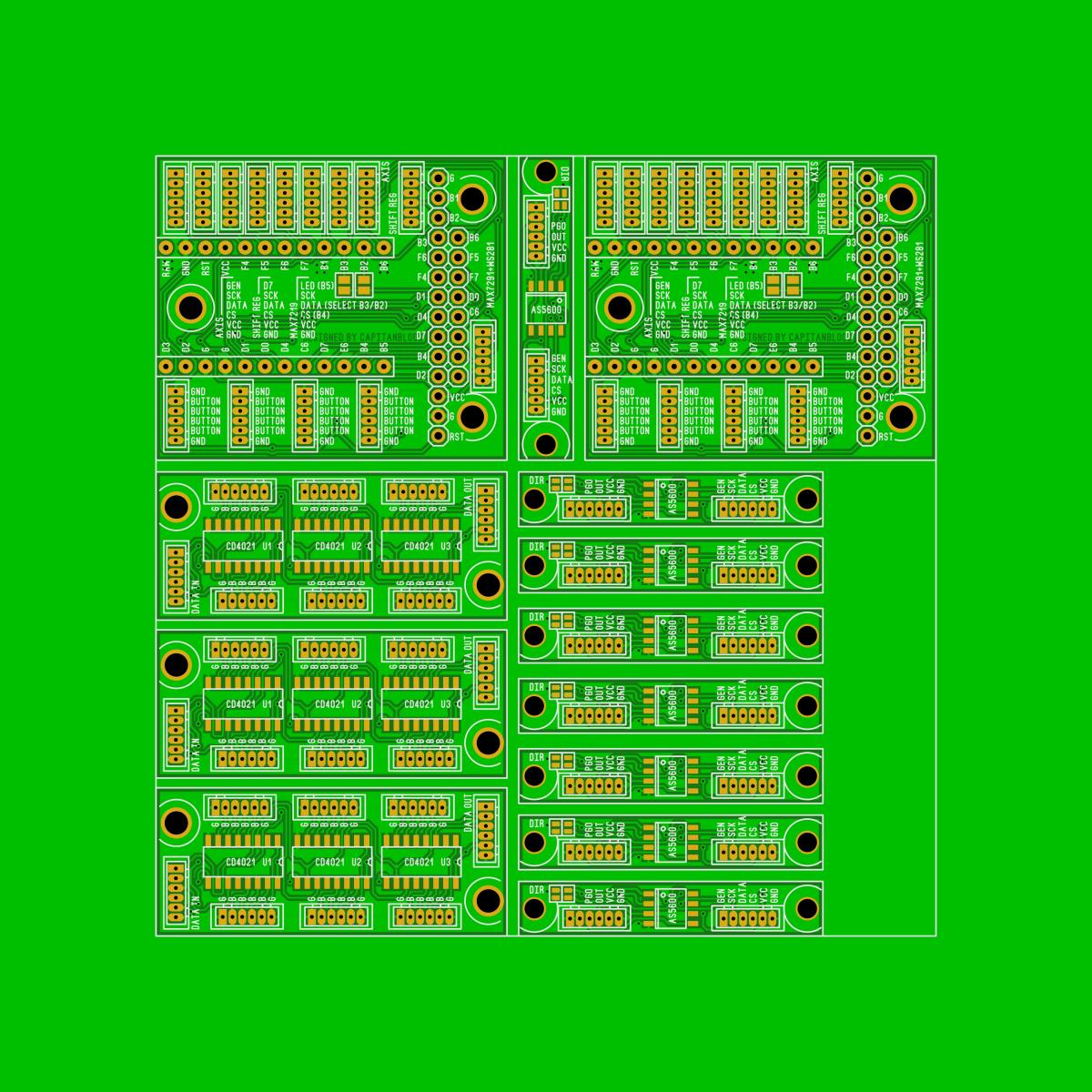

Целиком думаю так расположить (два Шильда, три платы регистров, восемь больших плат датчиков.) Осталось еще мелких платок датчиков для переделки резюков нарисовать. Фактически расстояние между платами около 2 мм. Думаю распилить будет несложно.





[Swift_CCCP]

Меня все устраивает. Правда теперь у китайцев праздники. Но я думаю за это время пока товарищи испытают AS5600, а мы тем временем соберем желающих.

[JGr8_Leopard]

Тоже встану в очередь

[Swift_CCCP]

Я сделаю как в прошлые разы. Разошлю файл для заказа.
