Опубликовано: (изменено)

Обрезать вилку и поставить обычную для наших сетей, без заземления. Это чтоб огород не городить с переходником. Но были и сетевые кабеля, например, нашел от отечественного двухкассетника с точно таким штеккером, который в джой втыкается.

Изменено пользователем -DED-Ron
Опубликовано:

Ну так для этого нужна фотка снизу, там и будет инфа по этому поводу.

Опубликовано:

Когда у меня в 80-х был sanyo, там такая вилка втыкалась сперва в адаптер, который втыкался в нашу розетку.

Полагаю, такой адаптер и нужно искать.

И да, должен быть шильдик с указанием параметров сети, даже если все в иероглифах, цифры обычно обычные.

Опубликовано:

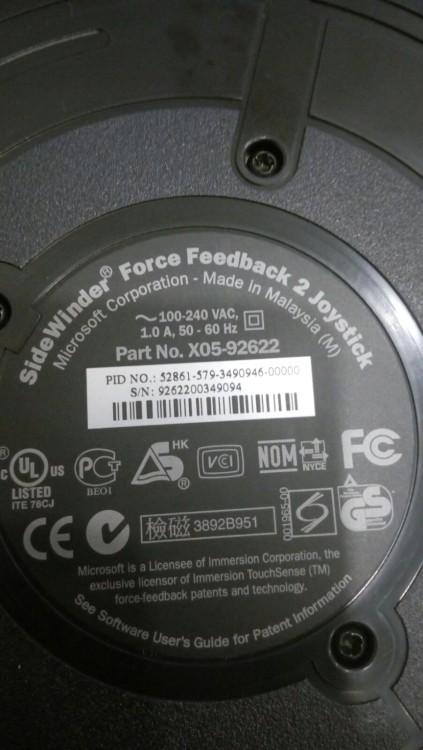

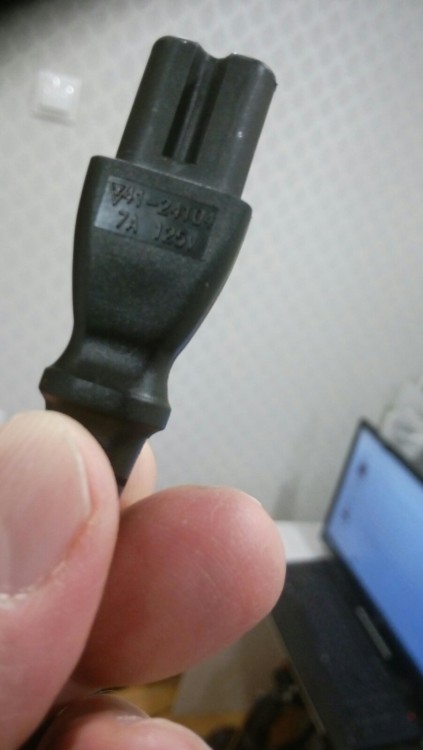

Спасибо, что откликнулись. Фото штекера на шнуре. и на всякий низ джоя



Опубликовано:

Кажется, он универсальный. Под все виды тока Японии (там и 220В есть и 100В и 50 герц и 60).

Опубликовано: (изменено)

Так может быть, как говорит уважаемый DED-Ron, обрезать эту Япошкину вилку просто-напросто?:)) Или такой же шнур с нашей вилкой..У меня от блока питания logitech g940 подходит..Не спалю?

Изменено пользователем =W4F=Strelok
Опубликовано:
55 минут назад, =W4F=Strelok сказал:

и на всякий низ джоя

Слава яйцам, что он рассчитан и на 50 и на 60Гц сетевой частоты.

Купите провод с обычной вилкой с круглыми штырьками и таким же штекером как у вас. Копеечная же деталь.

Опубликовано: (изменено)

Спасибо всем огромное, понял. Дома такой есть!! Подключил, работает... Яйцам слава!!!:fly:

Изменено пользователем =W4F=Strelok
  • 3 недели спустя...
Опубликовано:

Всем привет!

Кто-то может проконсультировать в вопросе питания и подключения множества светодиодов? Имеется Ардуино Мега, позволяющая питать с каждого пина диоды с максимальным током 20 мА, и общим током 500 мА. Количество пинов на плате позволяет подключить количество светодиодов, превышающее максимальное общее значение по току. Как я понимаю, даже при подключении на шину питания внешнего источника, все равно для управления светодиодом, одну ногу нужно будет соединять с пином платы и ток будет проходить через пин. Как защитить плату в таком случае? Возможно ли отделить проводник управления светодиодом от проводника питания светодиода? Возможно ли это с помощью транзисторов? И если да, какого номинала?

Опубликовано: (изменено)
24.09.2022 в 01:12, Pilot27 сказал:

Как я понимаю, даже при подключении на шину питания внешнего источника, все равно для управления светодиодом, одну ногу нужно будет соединять с пином платы и ток будет проходить через пин. Как защитить плату в таком случае? Возможно ли отделить проводник управления светодиодом от проводника питания светодиода? Возможно ли это с помощью транзисторов? И если да, какого номинала?

https://github.com/FreeJoy-Team/FreeJoyWiki/blob/master/rus/Подключение-RGB-светодиодов.md

Розовый проводок убираете. Плюс источника тока к контакту помеченному +. Минус на GND платы.

Изменено пользователем Johnet
Опубликовано:
10 минут назад, Johnet сказал:

https://github.com/FreeJoy-Team/FreeJoyWiki/blob/master/rus/Подключение-RGB-светодиодов.md

Розовый проводок убираете. Плюс источника тока к контакту помеченному +. Минус на GND платы.

Спасибо! Как рассчитать ток на участке "пин - 220r"? И можно ли подключать минус не к земле платы, а к земле шины питания (внешнего источника). Я не совсем понимаю цель подключения к минуса к плате при наличии внешнего источника.

Опубликовано: (изменено)
22 минуты назад, Pilot27 сказал:

Спасибо! Как рассчитать ток на участке "пин - 220r"? И можно ли подключать минус не к земле платы, а к земле шины питания (внешнего источника). Я не совсем понимаю цель подключения к минуса к плате при наличии внешнего источника.

Ток будет очень маленький. поскольку получается, что между управляющим пином и землей включен диод.

При возникновении разницы потенциалов между коллектором и базой, начинает течь ток между коллектором и эмиттером. Если вам прямо надо гальваническую развязку то можно взять оптопары серии MOC. Но выше приведенной схемы вам хватит, если на один транзистор использовать светодиодов с общим током, 0,8А, Вы можете запитать до 0,5Вт. светодиодов от одной ноги. Можно подобрать более мощные транзисторы. А вам сколько надо?

26 минут назад, Pilot27 сказал:

И можно ли подключать минус не к земле платы, а к земле шины питания (внешнего источника).

Вы должны соеденить землю платы и землю (-) внешнего блока питания. Ток при этом через плату контроллера не течет.

27 минут назад, Pilot27 сказал:

цель подключения к минуса к плате при наличии внешнего источника.

Цель в возникновении разницы потенциалов между базой и коллектором. Если вы коллектор не подключите к земле платы, то транзистор не откроется. А если вы не подключите землю блока питания к плате контроллера, то ток у вас будет течь с источника питания, через светодиод, транзистор на GND контроллера, а должен на GND блока питания. Ну и как бы уравнивать потенциалы надо между разными источникам питания.

Изменено пользователем Johnet
Опубликовано:
11 минут назад, Johnet сказал:

Вы должны соеденить землю платы и землю (-) внешнего блока питания. Ток при этом через плату контроллера не течет

Вот этот для меня было важно, спасибо! Сколько надо светодиодов - ещё не знаю. Есть ардуино мега, там очень много контактов, можно много чего подключить. И блок питания есть по шине +5 может выдать 30вт. Поэтому хочу подготовить что-то типа плату-шильд питания, навесить туда транзисторов и больше не возвращаться к вопросу "сколько тока течёт по пину / по плате".

  • 3 недели спустя...
Опубликовано:

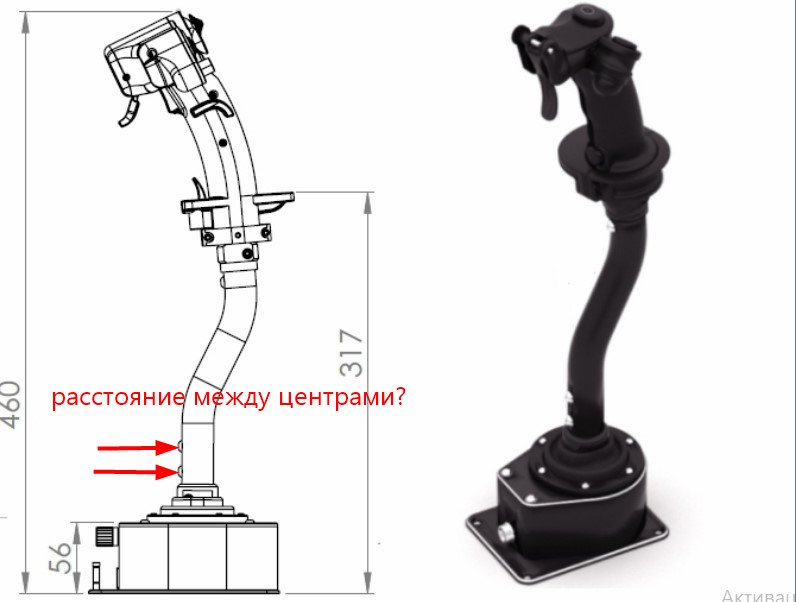

Возможна ли установка удлинителя ручки Gladiator GNX? Кустарным методом или имеются готовые решения? Если кустарный метод, какие есть сложности с этим?

Опубликовано:

Комрады, чем обжимаете эти маленькие пины под разъемы 4-6 ножек? Они вроде бы jst 1.25 или gh именуются.

Опубликовано:
38 минут назад, =FB=Tokar сказал:

Комрады, чем обжимаете эти маленькие пины под разъемы 4-6 ножек? Они вроде бы jst 1.25 или gh именуются.

Думаю, такие клещи должны подойти

https://aliexpress.ru/item/1005004686005757.html?spm=a2g2w.orderdetails.0.0.23864aa6DhIRdr&sku_id=12000030095814468&_ga=2.142970101.1562973153.1666299868-852289236.1645872496



  • Поддерживаю! 1
Опубликовано:
10 минут назад, Pilot27 сказал:

Думаю, такие клещи должны подойти

Такие, для этих целей, в 100 раз лучше

https://aliexpress.ru/item/1005004661557962
Правда не уверен, в том, будут ли они с али, так хорошо работать, как более именитые их аналоги.
Но для равномерного и максимально плотного обжатия мелких сечений, лучше способа, пока не придумали.

Опубликовано:
9 минут назад, ShtrafAP_CRUEL сказал:

Такие, для этих целей, в 100 раз лучше

https://aliexpress.ru/item/1005004661557962
Правда не уверен, в том, будут ли они с али, так хорошо работать, как более именитые их аналоги.
Но для равномерного и максимально плотного обжатия мелких сечений, лучше способа, пока не придумали.

Как я вижу по фото, эти обжимают втулочные наконечники. Т.е ту часть, которая, во что-то втыкается. А Токарь спрашивает про обжим штырей, в которых обжимается часть, скрытая насаживаемым корпусом. Вы сами пробовали такими клещами обжимать штыри и гнезда Dupont и Gh? Я купил клещи SN-58N, но в работе пока не пробовал.

  • Поддерживаю! 1
Опубликовано:
4 часа назад, ShtrafAP_CRUEL сказал:

Такие, для этих целей, в 100 раз лучше

Нет. Для разъемов такие не подойдут, там лепестки вовнутрь загибаются.

4 часа назад, Pilot27 сказал:

Думаю, такие клещи должны подойти

У меня такие. Обжимаю разъемы BLS(BLD) у них шаг 2,54 мм. В принципе неплохо (из десятка 1-2 брак получается, может еще руку не набил). Подойдут ли для совсем мелких не могу сказать.

Опубликовано: (изменено)

А прошу, прощения. Конечно же, вы правы.

Не увидел, про какие разъёмы речь.

Голова резьбовыми забита )))

Изменено пользователем ShtrafAP_CRUEL
Опубликовано: (изменено)
9 часов назад, =FB=Tokar сказал:

Комрады, чем обжимаете эти маленькие пины под разъемы 4-6 ножек? Они вроде бы jst 1.25 или gh именуются.

Я себе такие приобрёл.Года полтора пользуюсь.Сноровка конечно нужна))).Разный провод по сечению,разное качество заделки.Я в иголки 1.25 заделываю провод мгтф 0.1\0.12. После обжима довожу обжим до идеала с помощью средних плоскогубцев.На них обычно есть бороздки.Укладываю обжатую часть провода в бороздку и сжимая.Результат положительный,обжим имеет строгую цилиндрическую форму и в вставляется в разъём от руки.

Советую для работы по заделке приобрести панамку со съёмными увеличительными линзами и комплект пинцетов для пайки,пара пинцетов достаточно.

Но зрение в итоге посадите однозначно!)))Успехов.

https://aliexpress.ru/item/4000090252970.html?spm=a2g2w.orderdetails.0.0.79484aa67rHSPU&sku_id=12000028064708531&_ga=2.25734973.1625265114.1666332106-49564853.1598361251

Изменено пользователем MYCYJIbMAHUH
Опубликовано:
10 часов назад, =FB=Tokar сказал:

Комрады, чем обжимаете эти маленькие пины под разъемы 4-6 ножек?

Для общего развития- отличный ресурс по этой теме.

Опубликовано:
24 минуты назад, sergeype сказал:

Для общего развития- отличный ресурс по этой теме.

Вооот.... Там самый мелкий обжим 30-28 AVG. А инструмент, который у меня до 28 AVG. И по длине разъема непонятно.

Опубликовано:
1 час назад, Johnet сказал:

А инструмент, который у меня до 28 AVG. И по длине разъема непонятно.

Я пробовал все (в смысле ВСЕ) популярные кримперы, предлагаемые на Али. В том числе упомянутые выше 58-е (и их разновидности), 013-е, как у Виктора, и некоторые другие. Увы, ни одна из этих моделей правильно PH (шаг 2 мм), XH (шаг 2,54 мм) и BLS (в просторечии Дюпон) правильно не обжимает, хотя продавцы утверждают о совместимости со всем, с чем можно. Тем более, что у BLS обжим изоляции должен производиться не так как у всех остальных (загибом двух лапок вниз), а охватом изоляции по окружности, иначе штырек нормально не входит в корпус разъема. Так что дешево (да и не очень) и сердито (качаственно) с Али, увы, не получится... То, что на фото, куплено, еще когда были доступны eBay и Amazon, но и там сейчас этих инструментов нет (кроме Hozan 707, который тоже не особо хорош, хоть и универсальный).




  • Спасибо! 1
Опубликовано:

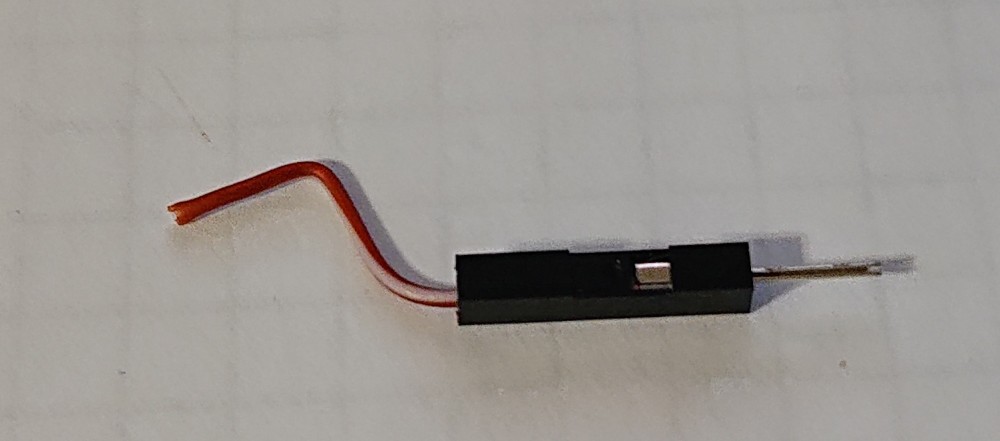

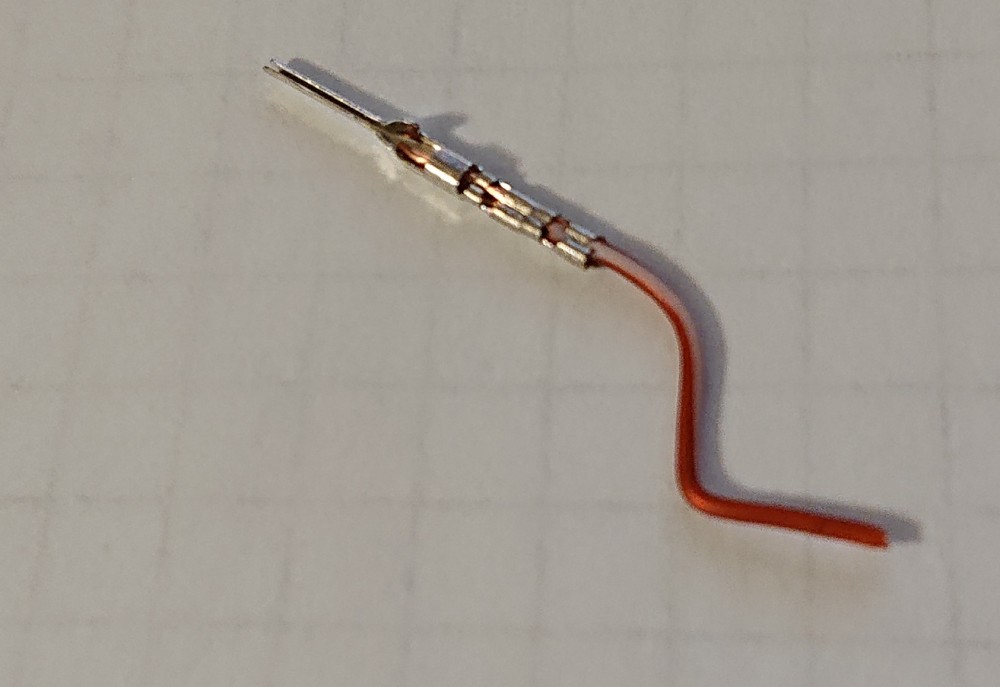

Вот сегодня первый раз в жизни обжимал кримпером SN-58B. Два штыря испортил, на третий получилось.

Проводник 23AWG, одножильный. В корпус входит, держит крепко. Но приходится обжимать в два этапа: сначала ближе к штырю, потом ближе к V-образным скобам.




Опубликовано:
21.10.2022 в 21:12, Pilot27 сказал:

Но приходится обжимать в два этапа

Странно у меня за один раз обжимается.

Опубликовано:
2 часа назад, Johnet сказал:

Странно у меня за один раз обжимается.

Может,это я что-то не так делаю. Может быть, потом возьму на пробу КВТ СТС-Д. Вроде, неплохие отзывы.

Опубликовано:

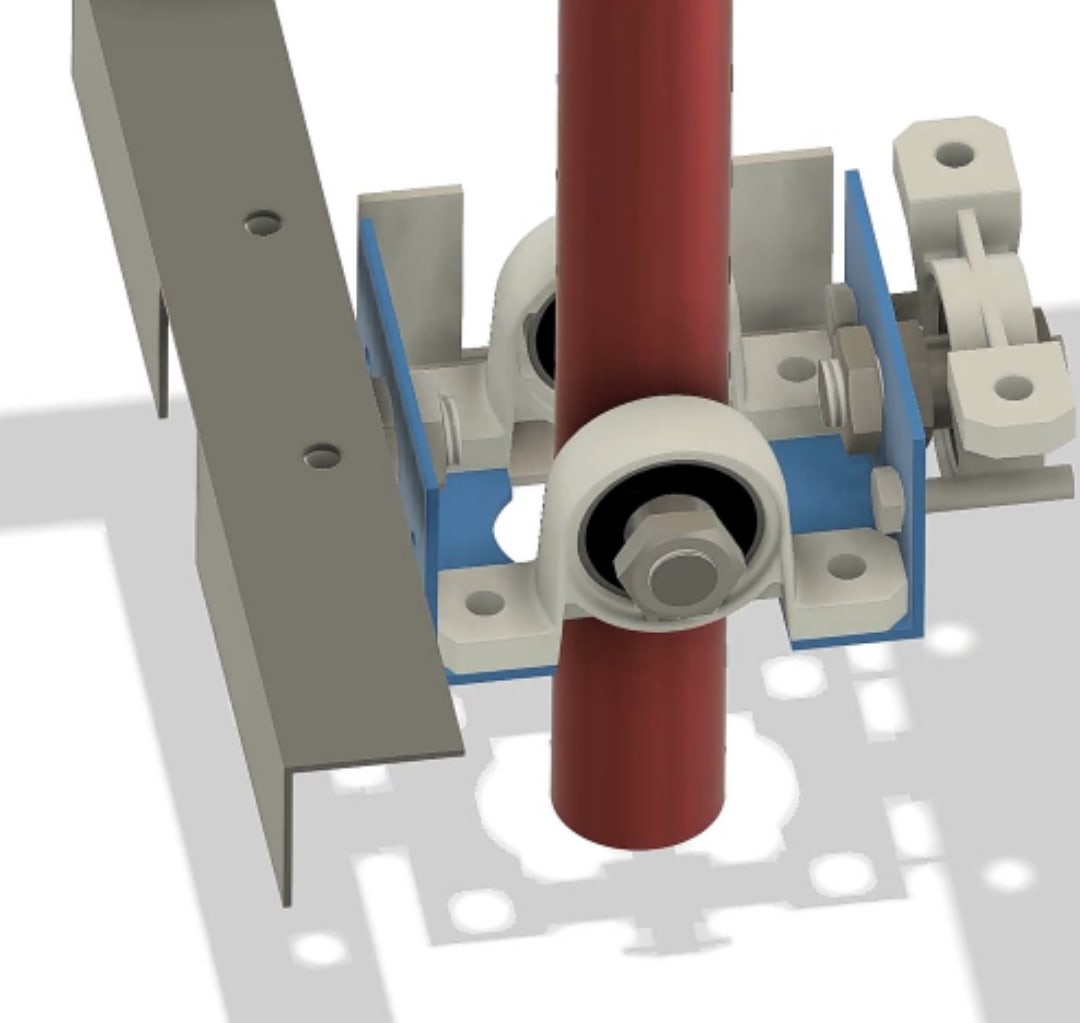

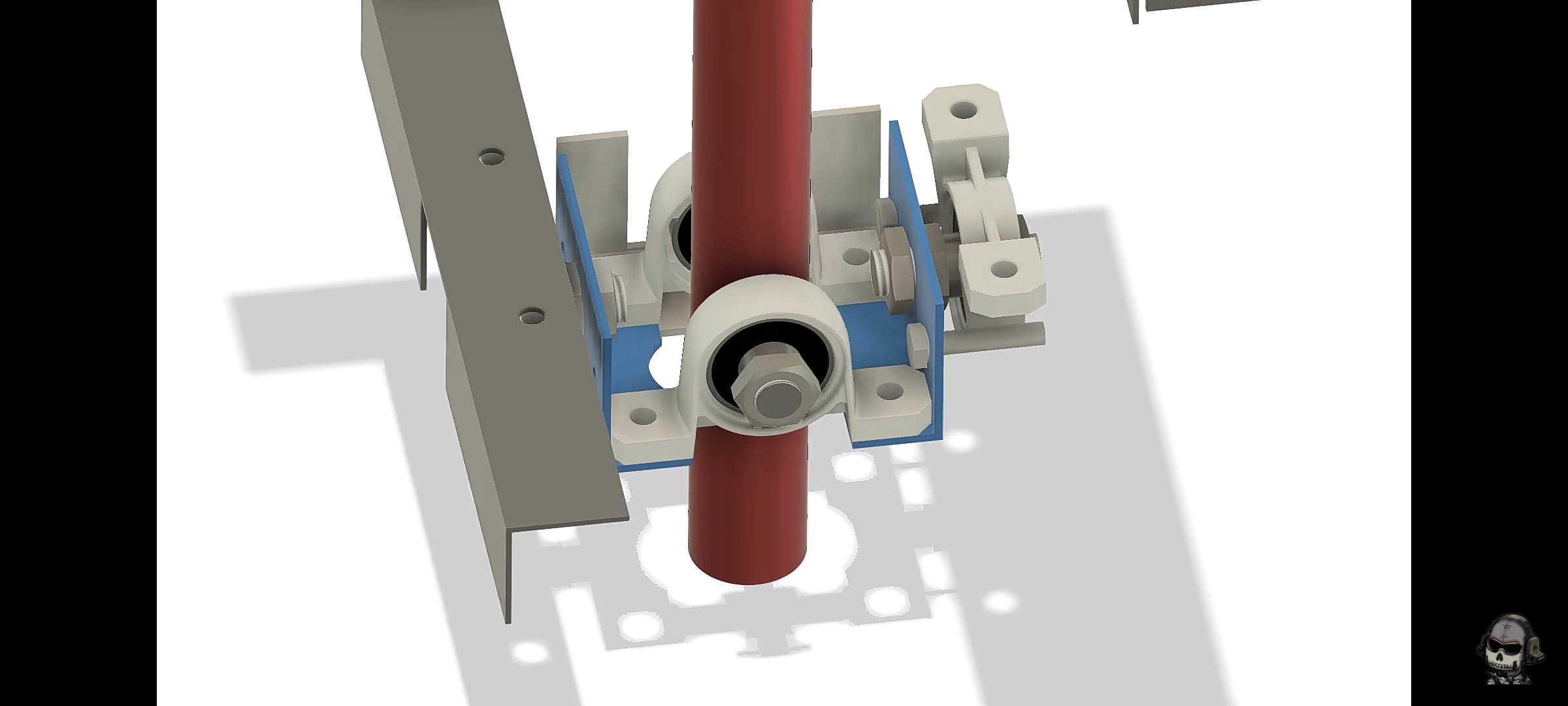

Не придумал,в какую тему закинуть вопрос,по этому тут напишу:

Собираю рус самой, наверное, народной и простой системы из видео darthsteel (видео) . У меня серьезной вопрос с ограничением хода Руса...

Боюсь,что если высчитывать вырезы в самих уголках,на которых держится подшипник - эти самые подшипники (10мм) будут чувствать большую ударную нагрузку при резких дёрганиях Руса туда-сюда и прикажут долго жить.

Другой вариант- в корпусе городить перпендикулярные ограничители,катающиеся и фиксирующиеся по вертикали,что в свою очередь, боюсь, пошлет в пешее по далёким трубу Руса.

Третий и последний вариант- верхняя крышка,с заранее,по Пифагору, высчитанными сторонами квадрата, которая будет ограничивать движение Руса,находясь относительно высоко не напрягать ни трубу,ни подшипник.

Либо я недоделкий и есть вариант проще и удобнее?

Кто делал - поделитесь, пожалуйста, опытом :3



Опубликовано:
12 минут назад, PiVOPOTREBITEL сказал:

Не придумал,в какую тему закинуть вопрос,по этому тут напишу:

Собираю рус самой, наверное, народной и простой системы из видео darthsteel (видео) . У меня серьезной вопрос с ограничением хода Руса...

Боюсь,что если высчитывать вырезы в самих уголках,на которых держится подшипник - эти самые подшипники (10мм) будут чувствать большую ударную нагрузку при резких дёрганиях Руса туда-сюда и прикажут долго жить.

Другой вариант- в корпусе городить перпендикулярные ограничители,катающиеся и фиксирующиеся по вертикали,что в свою очередь, боюсь, пошлет в пешее по далёким трубу Руса.

Третий и последний вариант- верхняя крышка,с заранее,по Пифагору, высчитанными сторонами квадрата, которая будет ограничивать движение Руса,находясь относительно высоко не напрягать ни трубу,ни подшипник.

Либо я недоделкий и есть вариант проще и удобнее?

Кто делал - поделитесь, пожалуйста, опытом :3



Проще вырезать отверстие в верхней крышке.Следует сделать это отверстие с идеальными сторонами,и чтобы юыл идеальный квадрат,иначе калибровка всё покажет. Крышку лучше принтером напечатать.,или отрезать лазером,или чпу фрезер найти.Поэтому,по моему лучше устроить ограничитель в нижней точке рычага.

Опубликовано:
6 часов назад, PiVOPOTREBITEL сказал:

Кто делал - поделитесь, пожалуйста, опытом :3

Я тоже по третьему варианту делал.

  • 2 недели спустя...
Опубликовано: (изменено)

Добрый вечер.

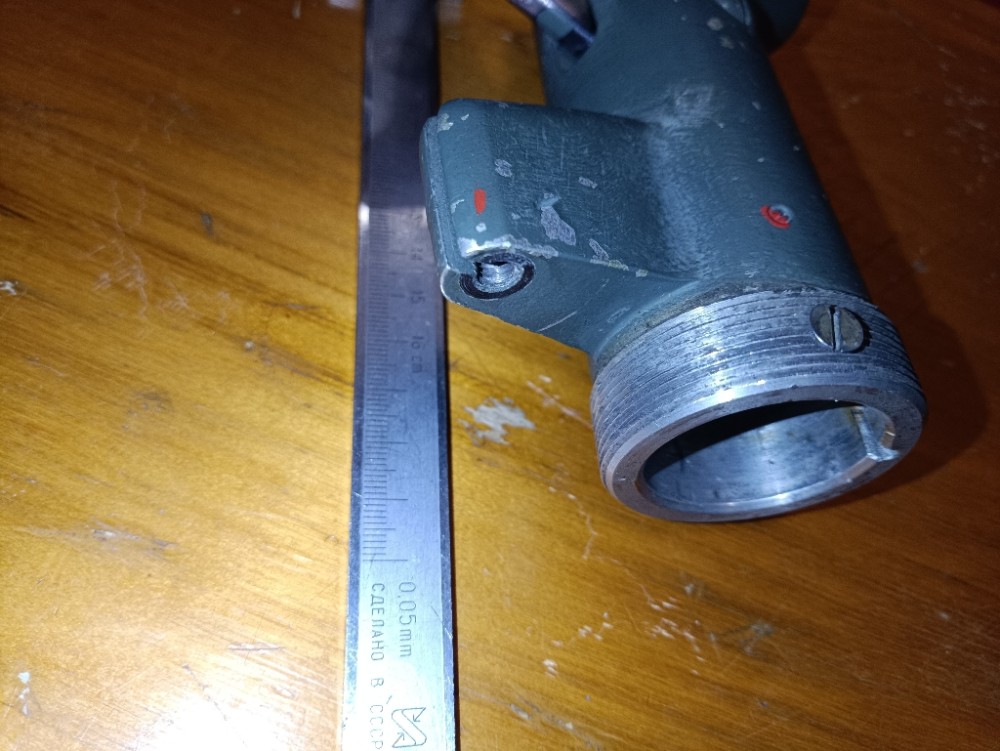

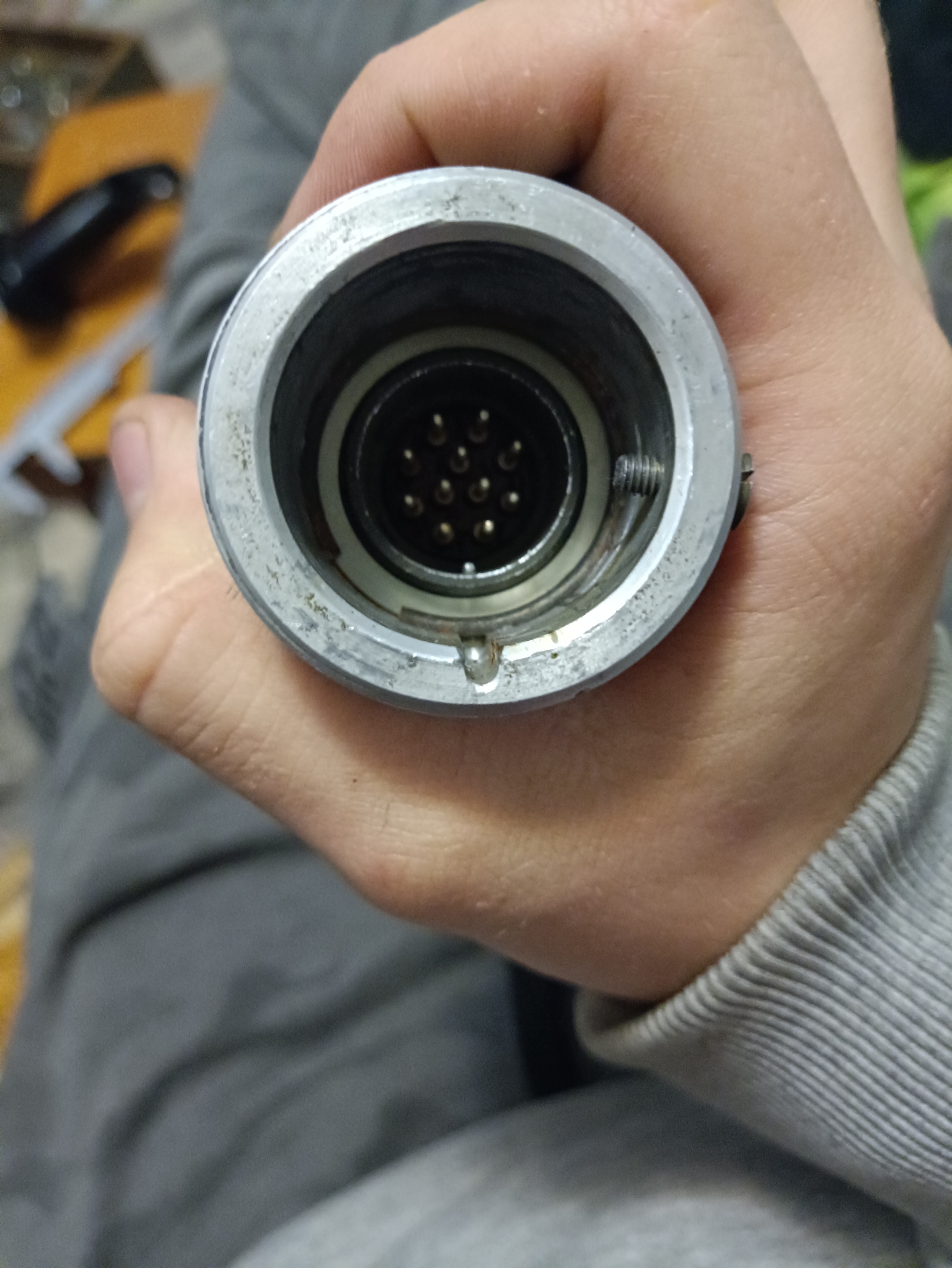

Имеется рус л 39, имеется труба 25.

Резьба внешняя на русе- 42 с шагом 2,в трубу могу намертво посадить 12 или 10 болт..

Как присовокупить одно к другому с сохранением центра тяжести руса и штоб полегче?

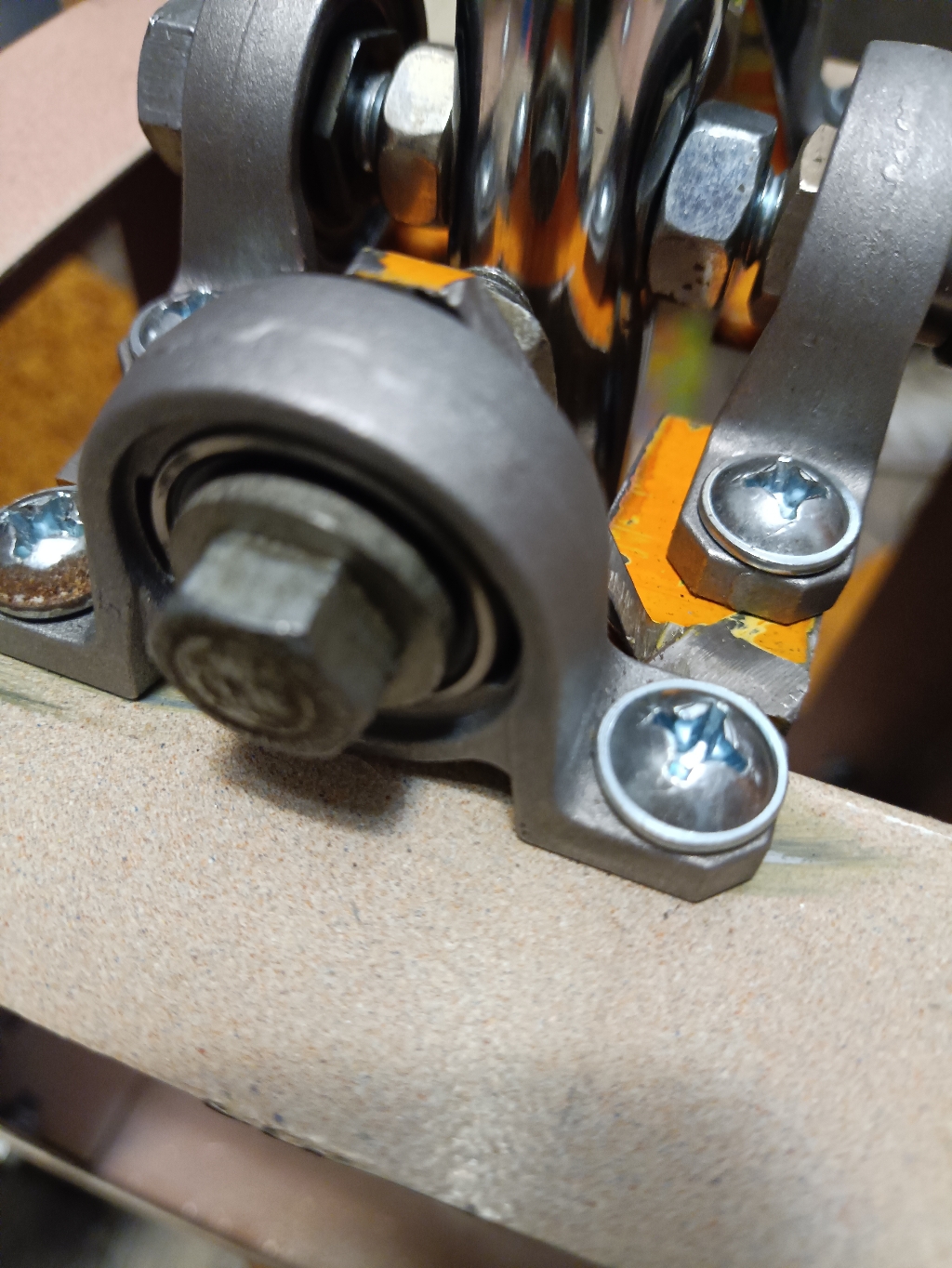

Ручка и без того грамм 600-800,плечо для такой ручки уже минимально возможное,а загрузку увеличивать боюсь- алюмяшное крепление подшипниа лопнет

(Внутри D 35mm  и удобный пазик )





Изменено пользователем PiVOPOTREBITEL
Опубликовано: (изменено)

 Здравствуйте форумчане, я только занялся темой авиасима, недавно приобрел себе старый джойстик Thrustmaster T.Flight Stick X (брал б/у). Я не понимаю большинство терминов (еле-как разобрался что такое мертвая зона), поэтому хотел бы попросить материалы для ознакомления.

 И еще что вы можете сказать об этом джойстике, как он управляется и как его обслуживать?

Изменено пользователем Gexsogen
Опубликовано:
10.11.2022 в 06:27, Gexsogen сказал:

 Здравствуйте форумчане, я только занялся темой авиасима, недавно приобрел себе старый джойстик Thrustmaster T.Flight Stick X (брал б/у). Я не понимаю большинство терминов (еле-как разобрался что такое мертвая зона), поэтому хотел бы попросить материалы для ознакомления.

 И еще что вы можете сказать об этом джойстике, как он управляется и как его обслуживать?

Динамика полета и пилотирование.zip

Учись, студент))

  • Нравится 1
  • 4 недели спустя...
Опубликовано:

Коллеги, напомните пожалуйста, сколько осей и кнопок поддерживает БзС ?

:dash:

  • 4 недели спустя...
Опубликовано:
07.12.2022 в 16:55, Sayan сказал:

Коллеги, напомните пожалуйста, сколько осей и кнопок поддерживает БзС ?

:dash:

8 - 128

Опубликовано:
04.01.2023 в 14:04, =VIRPIL=Baur сказал:

8

Чтой-то сумлеваюсь я...

У меня сейчас уже 14 осей заведено под управление.

Опубликовано:
51 минуту назад, Sayan сказал:

Чтой-то сумлеваюсь я...

У меня сейчас уже 14 осей заведено под управление.

И как,работают все четырнадцать от одного контроллера?
