<span class="ipsBadge ipsBadge_icon ipsBadge_positive" data-ipsTooltip title='Закреплено'> Тема для глупых вопросов

Опубликовано: 12 марта 2019 (изменено)

14 часов назад, He6o сказал:

Лицензия к самой программе стоит 6$

Зачем когда есть бесплатный MMJOY2 в соседней теме?
Там подходящие платы указанны, кстати.

Скрытый текст

На сегодня поддерживаются чипы компании ATMEL at90usb646, at90usb1286, atmega32u4 (в развязке 5 вольт питания и 16 МГц кварц).
Все эти чипы имеют аппаратный USB, для заливки и обновления микропрограммы не требуется ничего лишнего только подключить плату контроллера к компьютеру.
Я бы искал по этим чипам.

Скрытый текст

Китайские копии ардуино тоже работают
Пробовал Pro Micro ATmega32U4 5_В за 200 рублей

Изменено 12 марта 2019 пользователем dobrocha

1

He6o

Есть три полноценных девайса в железных корпусах. Как только приобрёл кобру на плате VKB NJoy32 ver:1.27 для будущей ручки МСГ. Стал изучать тему контролёров STM32 и набрёл на выше перечисленные темы.

Если коротко, то когда всё есть, хочется попробовать ещё и другие контролёры.

He6o

STM32 Nucleo F401RE платформа на ARM-процессоре 32-разрядном ARM-процессоре STM32F401 с ядром Cortex-M4, работающим на частоте 84 МГц Вы сможете полноценно использовать цветные дисплеи, обрабатывать аудиопоток, управлять сложными многосоставными роботами и даже наделять их интеллектом. Родным напряжением Nucleo является 3,3 В. Однако все входы и выходы толерантны к 5 В, поэтому вы можете подключать к платформе любые модули и шилды, рассчитанные на5 В 10 высокоскоростных 12-разрядных АЦП позволяют оцифровывать сигналы частотой до 240 кГц. Три SPI-интерфейса работают на частоте 42 МГц

Nucleo F401RE имеет на плате разъёмы, соответствующие Arduino Uno R3. Если вы уже работали с Arduino, то вам будет легко перейти на Nucleo: вы сможете использовать большинство шилдов и модулей, сделанных специально для Arduino.

Даташит

Почему стал смотреть в сторону ARM Cortex-M3? Для себя хочу узнать новое, что будет полезно в частности для конструирования в авиасимуляторах. Пока собираю информацию. Рад буду советам в виде ссылок по тематики ARM Cortex-M3 с STM32.

Нашёл статью:

Полностью 32-битная архитектура,все регистры 32-битные, арифметические операции работают с 32-битными данными. Контроллеру DMA — Direct Memory Access можно дать задание считать в указанный буфер 100 байт по SPI, и эта задача будет выполняться в фоне, не загружая МК (микроконтроллер) Несколько многоканальных скоростных 12-битных АЦП, до миллиона измерений в секунду, режим непрерывного измерения. Двухканальный ЦАП, умеющий работать в 8-ми и в 12-битном режимах. Полная поддержка стандарта USB 2.0 Full-speed. Ethernet, MAC-уровень. Набор: UART, SPI, I2C, CAN. Цена самый младший камень из серии — STM32F100C4T6B — можно купить за 1-2 $, при этом он имеет 48 ног, 16 КБ Flash, 4 КБ SRAM и может работать на частоте 24 МГц, UART и другие интерфейсы в наличии. То есть, он круче, чем стандартный для Arduino контроллер ATmega168

Первоисточник: http://robocraft.ru/blog/ARM/644.html

Komaroff

Для замены атмеги168\328 лучше подходят stm32f030 stm8s103\003. Самое главное для этих камней есть бюджетные отладочные платы аля ардуино.

С поддержкой USB ардуиноподобная плата на stm32f103c8t6 с 64к или плата Maple с 128к памяти.

Можно поискать проект Hempstick для атмеловских армов , но там стоимость входа гораздо выше.

He6o

Спасибо за ответ. Я пока не изучил плату Maple, ,если не изменяет мне память там более 70$ получается

Komaroff

Опубликовано: 12 марта 2019 (изменено)

Нет. 4-5 долларов. Вообще изначально (в смысле идеологически)в мапл зашит USB бутлоадер. Но у китайцев бывает голая плата, надо быть внимательным. Последняя версия среды ардуино емнип поддерживает загрузчик мапл.

Напомню что во всех чипах cortex-m3 от stm есть заводской бутлоадер через UART.

Oops. 70 баков это наверно был вопрос про Hempstick ? Я не помню точно , но дороже 10 баксов.

Изменено 12 марта 2019 пользователем Komaroff

He6o

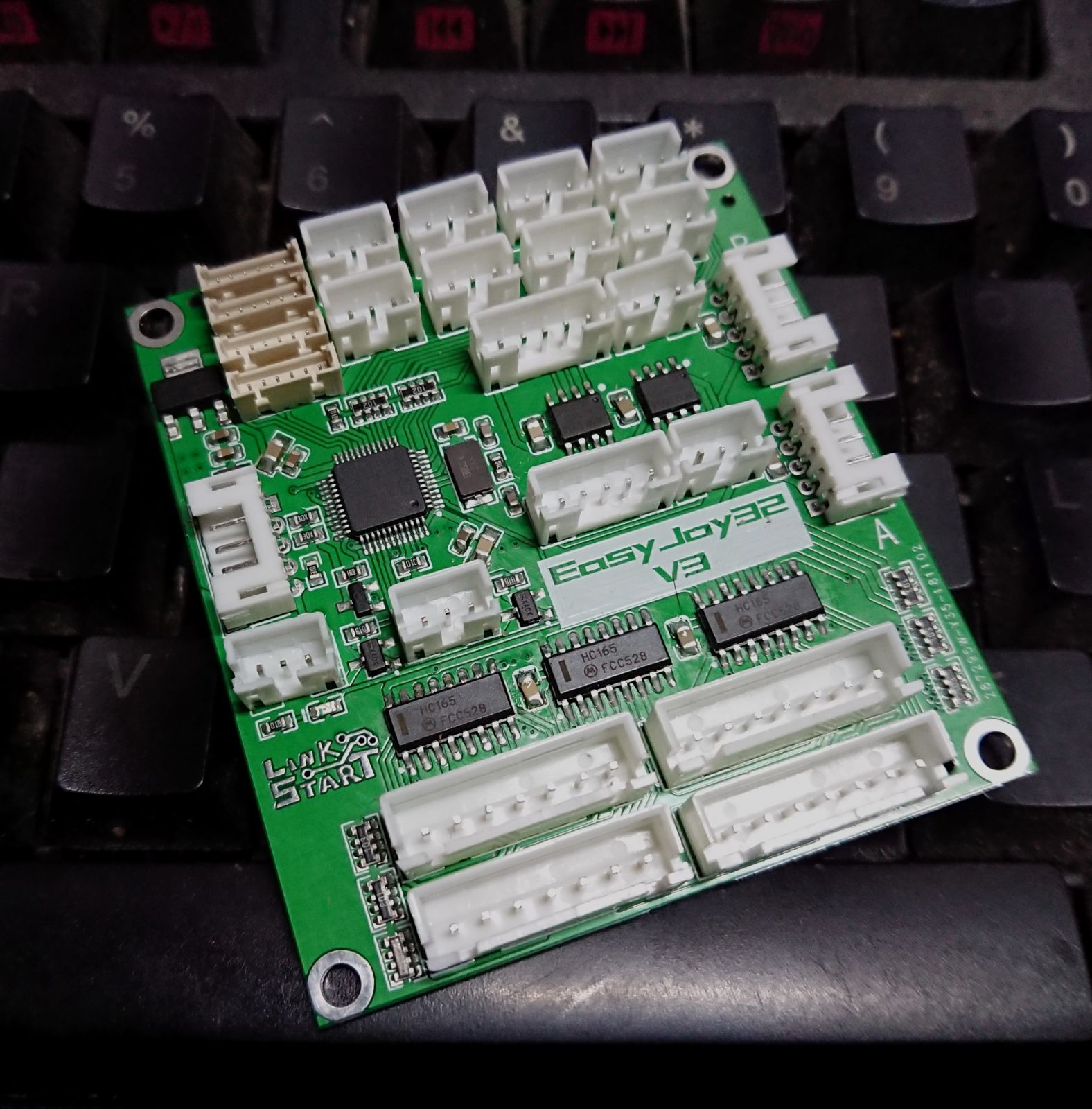

Komaroff не составит Вам труда кинуть ссылки, если с есть платы в такую цену с вшытым бутом. То для экспериментов не так накладно будет. Буду благодарен, кофе за мой счёт. Примерно вот такой ищу или аналог: плата поставляется с 8 осями 24 кнопки, с возможностью расширения до 128 кнопок.

Komaroff

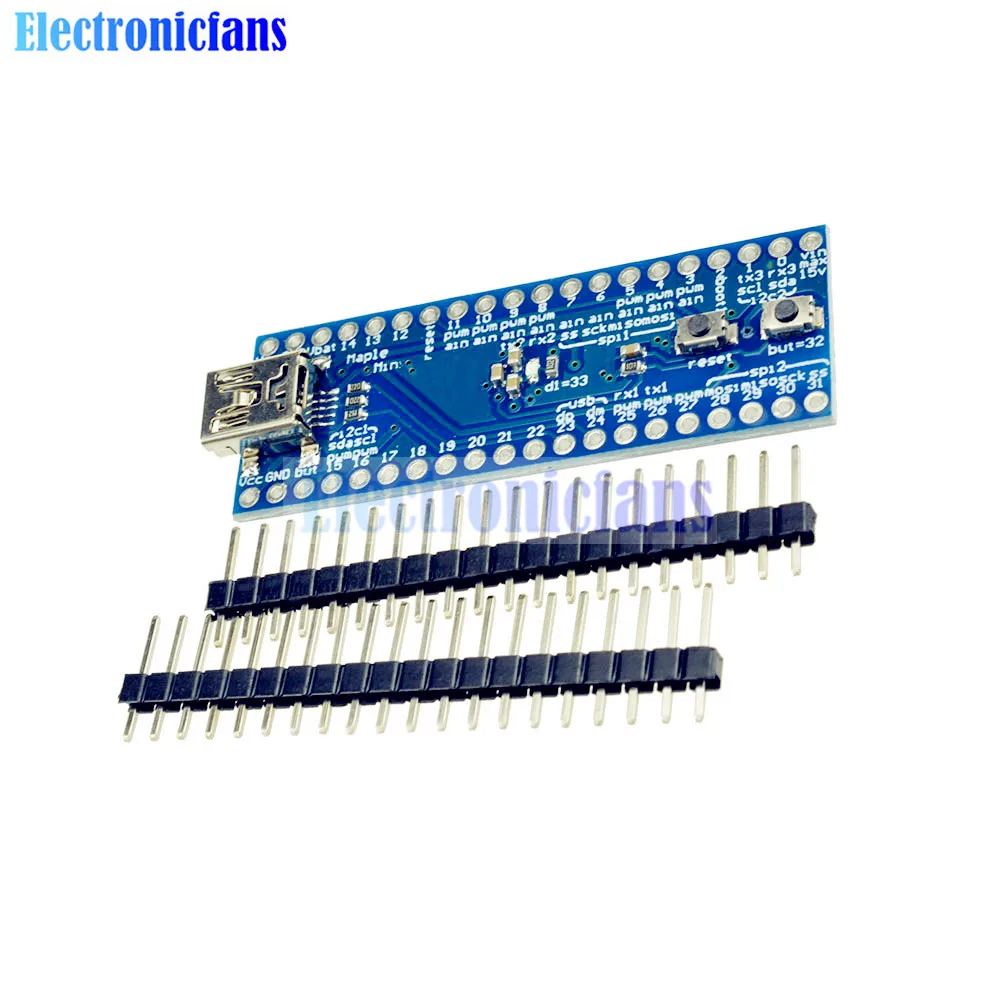

Maple на али. Даже меньше 5 бак можно найти.

Синяя

Зеленая

Синяя с MiniUSB. Зеленая пишут MiniUSB, но фотка там отсвечивает и не могу разглядеть. Чип с 128к памяти, на плате есть транзисторная цепочка "горячего" переподключения к USB. При подключении отладчика по идее затрется USB-бутлоадер, который предназначен для залития прошивки через например через среду Ардуино. USB-Бутлоадер это принадлежность собственно "идеологии" Maple, а не заводской UART-бутлоадер, который "неубиваемый" находится в чипе.Можно также прошивать через отладчик.

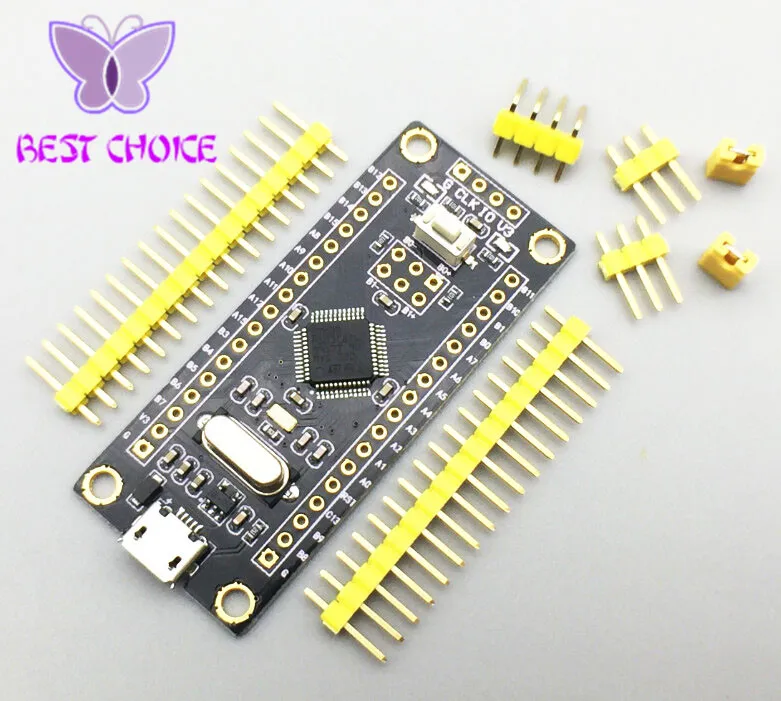

Плата BluePill с фото ранее имеет MicroUSB разъем, без бутлоадера, 64к памяти.

He6o

Опубликовано: 12 марта 2019 (изменено)

Спасибо.

Вопрос: "стучаться" в первичный бут, я понимаю можно через USB 2.0 А если "достучаться" до вторичного бут. Какой программатор Вы используете?

на сколько я понимаю тему - STM32 не имеет энергонезависимой EEPROM. В ближайшие дни буду "курить" тему - как начинать работу с Flash ?

Пока ни чего в голову не лезет, как попробовать:

1 FLASH_Unlock();

2 FLASH_ErasePage(MY_FLASH_PAGE_ADDR);

3 FLASH_ProgramWord((uint32_t)address1, (uint32_t)data1);

4 FLASH_ProgramWord((uint32_t)address2, (uint32_t)data2);

5 ...

6 FLASH_ProgramWord((uint32_t)addressn, (uint32_t)datan);

7 FLASH_Lock();

Изменено 12 марта 2019 пользователем He6o

Komaroff

Первичный бут это "неубиваемый" заводской бутлоадер через UART.

Вторичный это "мапловский" USB-бутлоадер. Специально залит (например с помощью заводского бута) для возможности отказаться от железных программаторов и использовать программную заливку прошивки через USB.Представляет собой специальную прошивку с возможностью принимать данные по USB и записывать принятые данные на свободное место в памяти, после записи передает управление на эту новую залитую прошивку, но и сам остается в памяти, чтобы при необходимости повторить процедуру.

Я использую по большей часть отладчик "свисток" китайский STlink-V2.0. Есть несколько СТМ-овских отладочных плат с этим отладчиком на борту и более "серьезный" J-Link. Свисток дешевый компактный и, понятно, позволяет делать отладку. Если есть желание освоить СТМ, то рекомендую поискать в сети популярные статьи для начинающих.Там в доступной простой форме разные авторы рассказывают про основы работы и программирования STM армов и не только.

He6o

13 минут назад, Komaroff сказал:

Скрытый текст

Первичный бут это "неубиваемый" заводской бутлоадер через UART.

Вторичный это "мапловский" USB-бутлоадер. Специально залит (например с помощью заводского бута) для возможности отказаться от железных программаторов и использовать программную заливку прошивки через USB.Представляет собой специальную прошивку с возможностью принимать данные по USB и записывать принятые данные на свободное место в памяти, после записи передает управление на эту новую залитую прошивку, но и сам остается в памяти, чтобы при необходимости повторить процедуру.

Я использую по большей часть отладчик "свисток" китайский STlink-V2.0. Есть несколько СТМ-овских отладочных плат с этим отладчиком на борту и более "серьезный" J-Link. Свисток дешевый компактный и, понятно, позволяет делать отладку. Если есть желание освоить СТМ, то рекомендую поискать в сети популярные статьи для начинающих.Там в доступной простой форме разные авторы рассказывают про основы работы и программирования STM армов и не только.

Спасибо большое. Для начала, мне достаточно информации. Нужно пробовать уже руками. Ещё один маленький вопросик: какую среду использовать на начальном этапе - AVR Studyo 4 ?

Komaroff

AVRStudio это для микроконтроллеров AVR фирмы Атмел.

Для каких целей ?

На Си кодить для STM ARM как по мне - Keil uVision5

Очень рекомендую почитать статьи для начинающих Avislab, ChipSpace, EasySTM32, MicroTechnics, narodstream.ru. Простым (если есть знание начальных основ)языком и последовательно, раздельно по разной периферии. Но даже перед этими статьями нужно понимать основы микроконтроллеров и основы языка Си.

1

He6o

Спасибо. Основа есть. Для изучения возможностей контролёра, расширение функционала АЦП, изучения порогов памяти Flash ,применения в своих железках. И главное отвлечения, отдыха от работы.

Komaroff

Опубликовано: 12 марта 2019 (изменено)

Вот. Отдыхал от работы. Делал по просьбе товарища на ARMе

Удачи.

Изменено 12 марта 2019 пользователем Komaroff

1

-DED-MAO

Опубликовано: 17 марта 2019

Коллеги, подскажите, если в карьере нажал не ту кнопку и в результате попал в плен, можно как-то переиграть или все достижения коту под хвост?

-DED-MAO

Коллеги!!!! Как вырваться из плена??!!!

He6o

MAO как я понимаю, у карьеры два вида прохождения, полный хардкор(так я прохожу"оплакивая командиров") и менее агрессивный, с возвратом на предыдущий шаг миссии. Какой у Вас был выбор на начальном этапе выбора?

-DED-MAO

2 часа назад, He6o сказал:

Какой у Вас был выбор на начальном этапе выбора?

Не хардкорный, это точно. Но вернуться на предыдущий шаг миссии не получается...

He6o

Вот тут должны помочь. Я всегда выбираю полный харкор - железная воля. Иначе не вижу для себя смысла в переходе с тундры в эту замечательную игру. Без маркеров, с матом на ботов. Весело

1

IronBee

Опубликовано: 1 апреля 2019

Есть ли смысл менять старичка G940 на что-нить? Пока засматриваюсь на TM Warthog + педали от Saitek на первое время.

=9GIAP=DeadMorose

Опубликовано: 1 апреля 2019

13 минут назад, IronBee сказал:

Есть ли смысл менять старичка G940 на что-нить? Пока засматриваюсь на TM Warthog + педали от Saitek на первое время.

Говорят, в 19-20гг истекает срок многих патентов по FFB. Не исключено, что на рынке появятся новые модели палочек.

He6o

Опубликовано: 1 апреля 2019

1 час назад, IronBee сказал:

Есть ли смысл менять старичка G940 на что-нить? Пока засматриваюсь на TM Warthog + педали от Saitek на первое время.

На первое время? Не это только начало ) Как возьмёте в руки железного Кабана, будете искать железные педали. Тут на барахолке появляются 5-7 тысяч, ищите не спеша. Да улыбнётся Вам удача.

Batzet

Опубликовано: 7 апреля 2019

Как правильно переустановить игру? Поиск мне не помог - похоже, для всех это настолько очевидно, что нечего и объяснять ?

He6o

Опубликовано: 7 апреля 2019

Попробуйте описать проблему в соответствующем топике. Скорее всего Вам помогут без перестановки клиента

Tylor_56

Опубликовано: 8 апреля 2019

Пишут:у меня в подписи.Идиотом себя чувствую,но где эта подпись?

He6o

Опубликовано: 8 апреля 2019

Опубликовано: 8 апреля 2019 (изменено)

Показать содержимое

И пожалуйста не считайте себя идиотом. Всё нормально. Я вот себя не чувствую оным, когда задаю вопросы товарищу Komaroff про контролёры.

Изменено 8 апреля 2019 пользователем He6o

1

Tylor_56

12 часов назад, He6o сказал:

Показать содержимое

И пожалуйста не считайте себя идиотом. Всё нормально. Я вот себя не чувствую оным, когда задаю вопросы товарищу Komaroff про контролёры.

Курсор на аватарку или имя пользователя-вижу "Сообщения" "Игнорировать" "Публикации".Подписи нет..."Слов нет-одни чувства"...Что я делаю не так?

ABP_158

ABP_158

Пользователь
- 3.2k
Откуда:Москва

Опубликовано: 9 апреля 2019

1 час назад, Tylor_56 сказал:

Курсор на аватарку или имя пользователя-вижу "Сообщения" "Игнорировать" "Публикации".Подписи нет..."Слов нет-одни чувства"...Что я делаю не так?

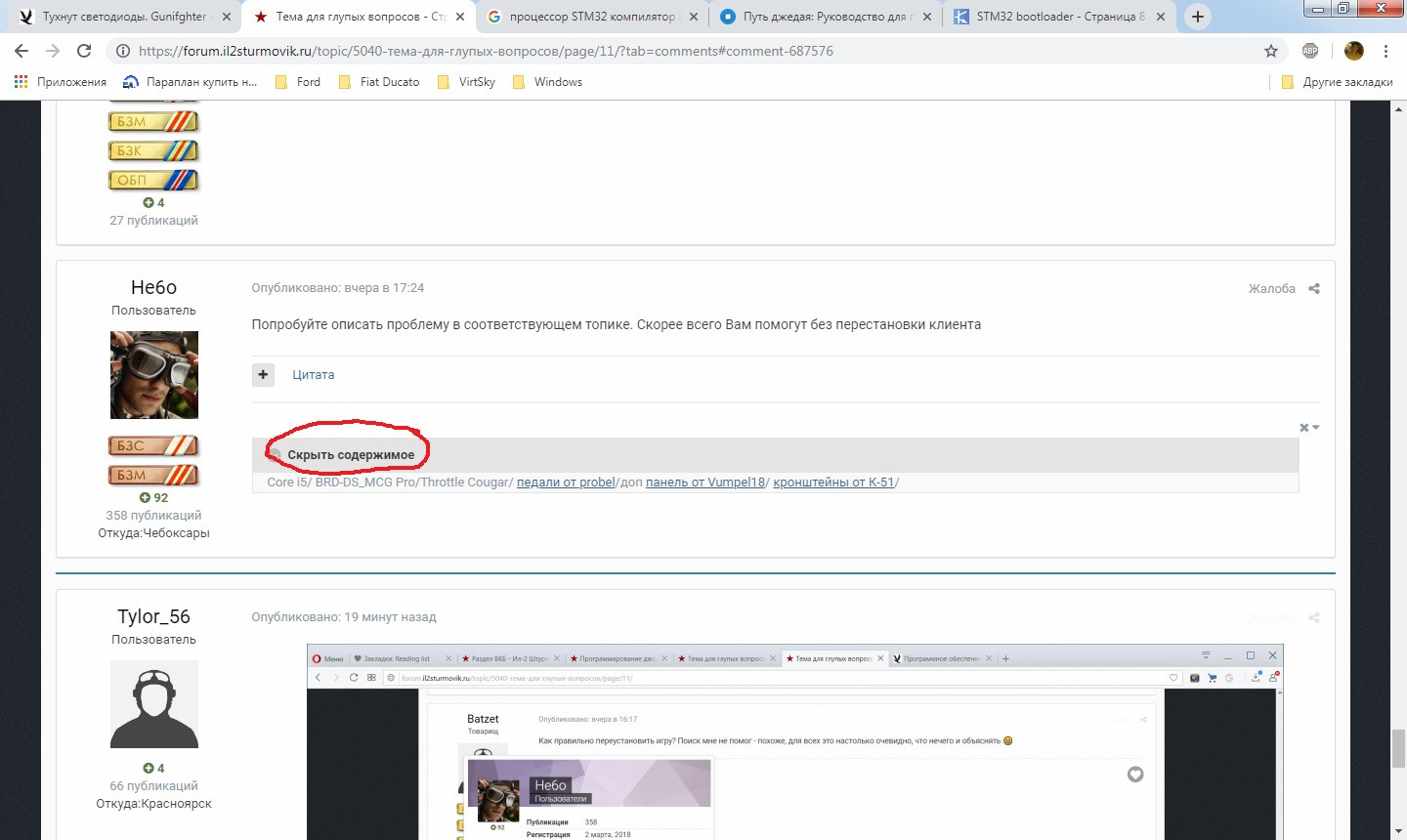

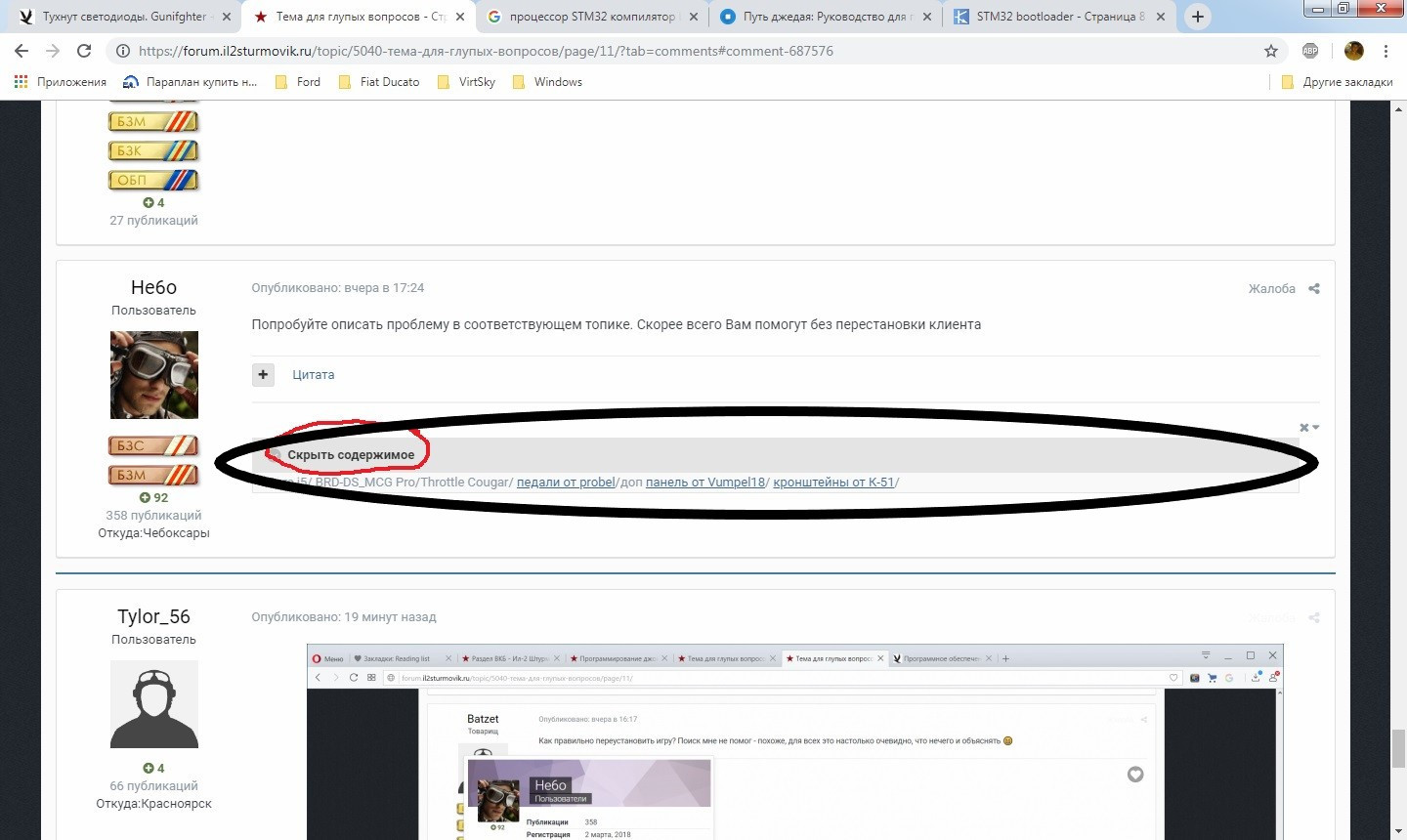

Что имеется ввиду под "подписью" выделил.

1

Tylor_56

"Что имеется ввиду под "подписью" выделил.

Сообщение night_fighter -никаких скрытых

ABP_158

ABP_158

Пользователь
- 3.2k
Откуда:Москва

Опубликовано: 9 апреля 2019

Подпись делается по желанию.

1

Tylor_56

Опубликовано: 9 апреля 2019 (изменено)

8 минут назад, ABP_158 сказал:

Подпись делается по желанию.

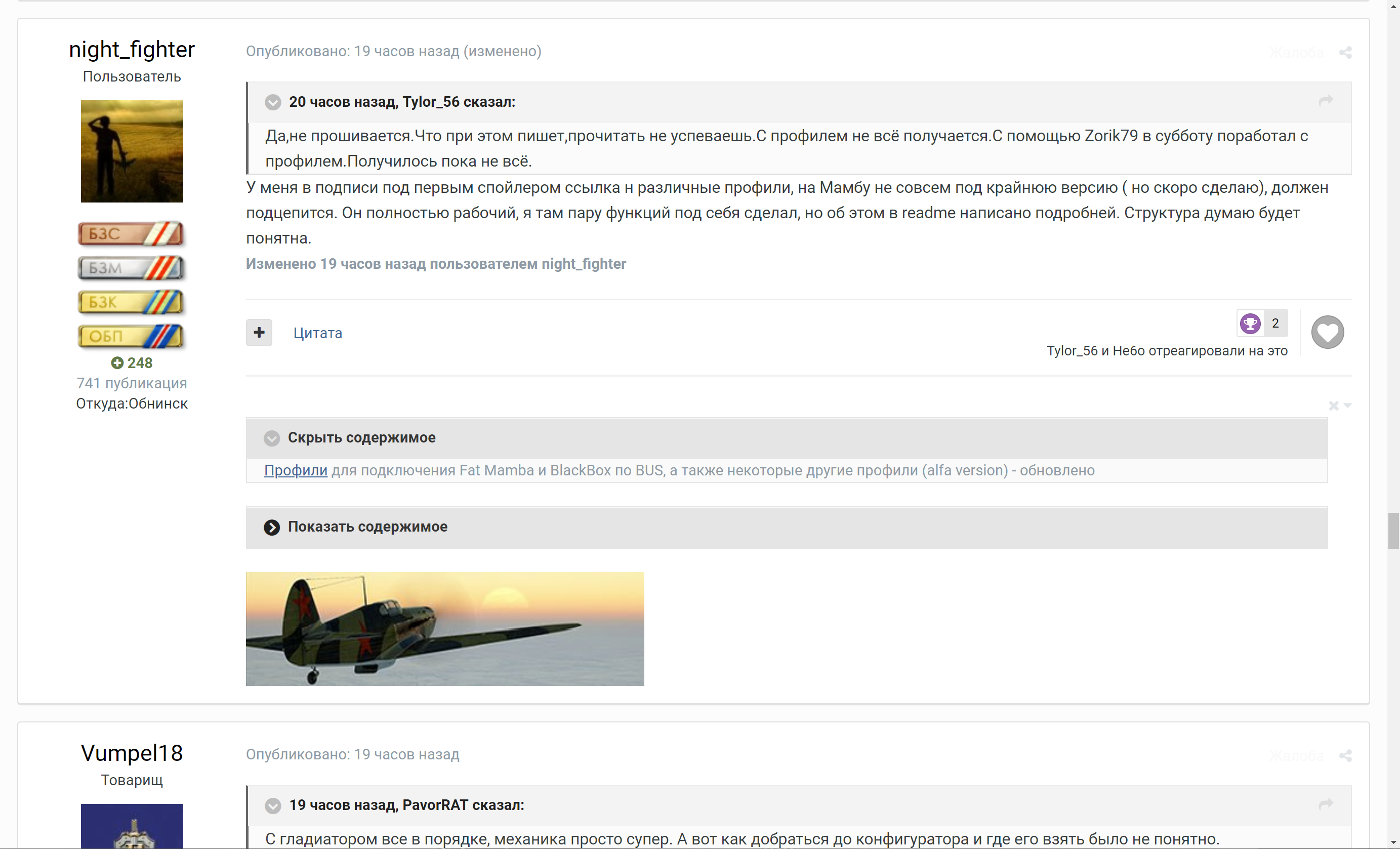

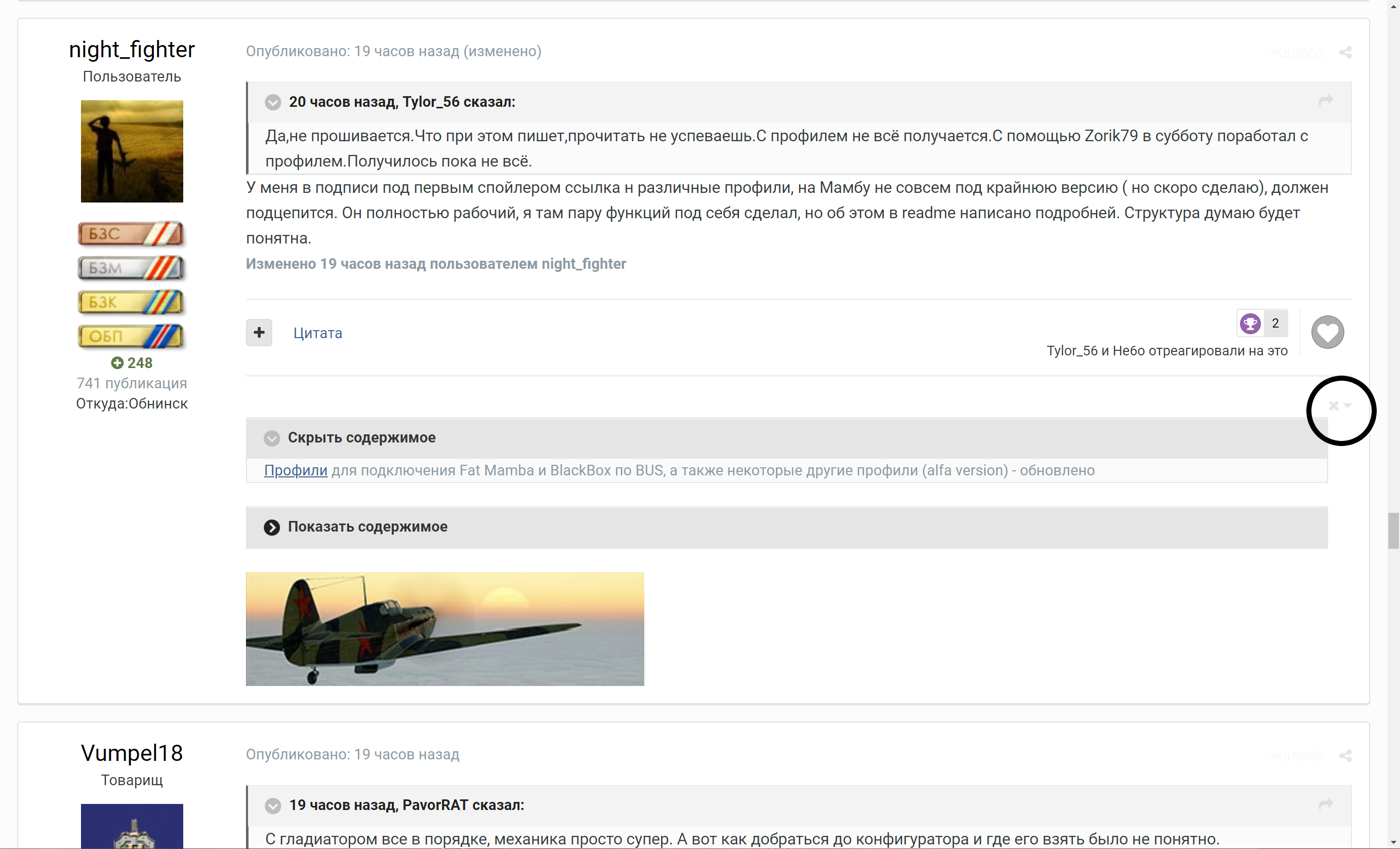

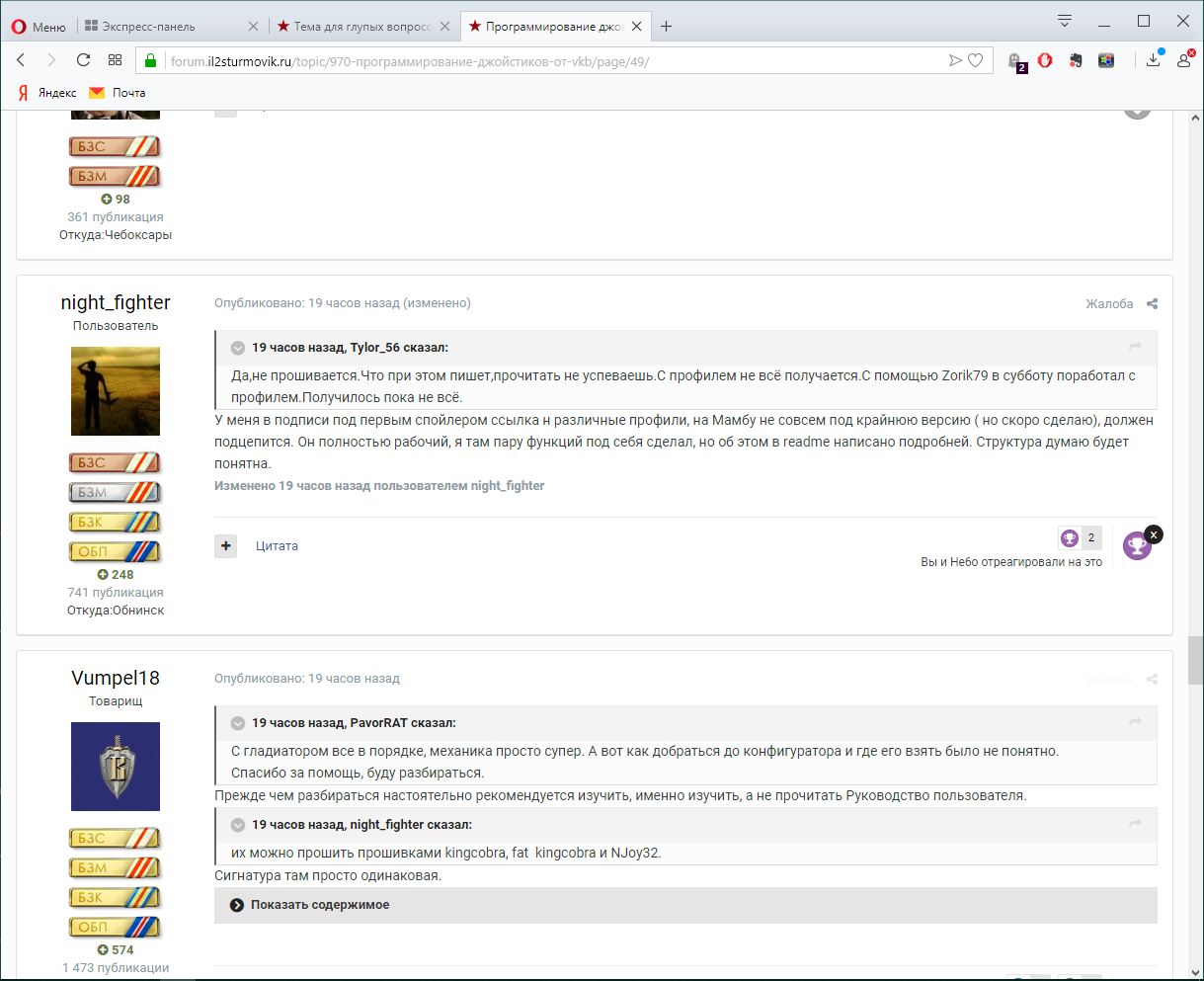

night_fighter-"У меня в подписи под первым спойлером ссылка н различные профили"- вот и ломаю голову.Не вижу никакого спойлера в этом сообщении и никакой подписи.Сами можете на скриншоте наблюдать.

Изменено 9 апреля 2019 пользователем Tylor_56

ABP_158

https://yadi.sk/d/jkdF0_wr323YEk

ABP_158

Пользователь
- 3.2k
Откуда:Москва

Опубликовано: 9 апреля 2019 (изменено)

Сейчас посмотрю.

17 минут назад, Tylor_56 сказал:

Не вижу никакого спойлера в этом сообщении и никакой подписи.Сами можете на скриншоте наблюдать.

Вот ссылка на профили:

Изменено 9 апреля 2019 пользователем ABP_158

1

ABP_158

ABP_158

Пользователь
- 3.2k
Откуда:Москва

Опубликовано: 9 апреля 2019

И проверьте настройки игнорирования подписи.Скорее всего они у вас включены,и поэтому вы их не видите.

1

Tylor_56

10 минут назад, ABP_158 сказал:

И проверьте настройки игнорирования подписи.Скорее всего они у вас включены,и поэтому вы их не видите.

Большое спасибо.Настройки не трогал.Только выставил в профиле пол и местонахождение.Может,стаж на форуме маленький?))

Вот же засада!Не было включено отображение подписей!(То есть по умолчанию,я сам туда не лазил)

ABP_158
