 Не знаю, эти ли "пульки" нужны 37 мм., но всё же:



http://reibert.info/attachments/0000_155_-jpg.953179/

http://reibert.info/attachments/0000_154_-jpg.953178/

http://reibert.info/attachments/0000_153_-jpg.953177/

http://reibert.info/attachments/0000_152_-jpg.953176/

http://reibert.info/attachments/0000_151_-jpg.953175/



Может пригодится, я знаю?

Где взял?Молодца!!!Понятно - не говори ,где нарыл...

[Igmar]

 Есть у меня книга "Альбом конструкций патронов стрелкового и и крупнокалиберного автоматического оружия (от 6,5 до 37 мм)" 1946 года.

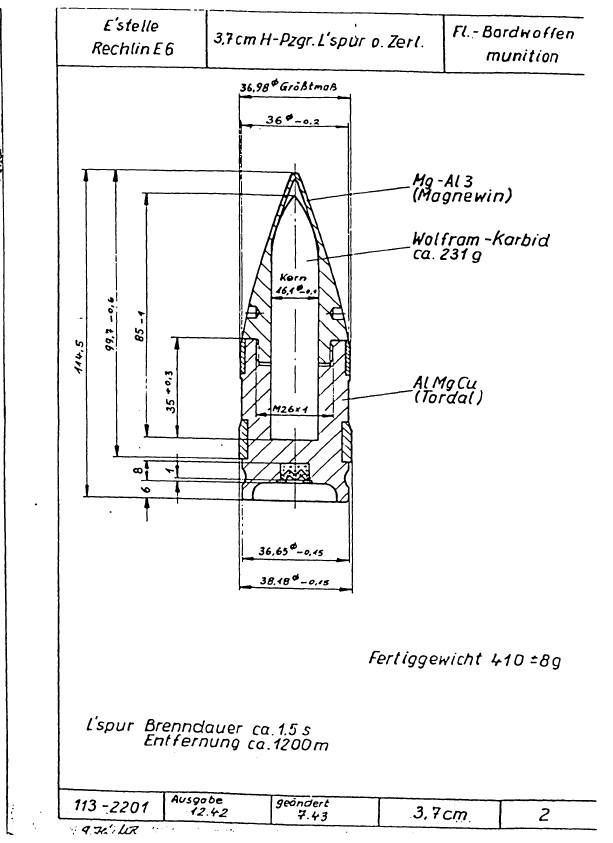

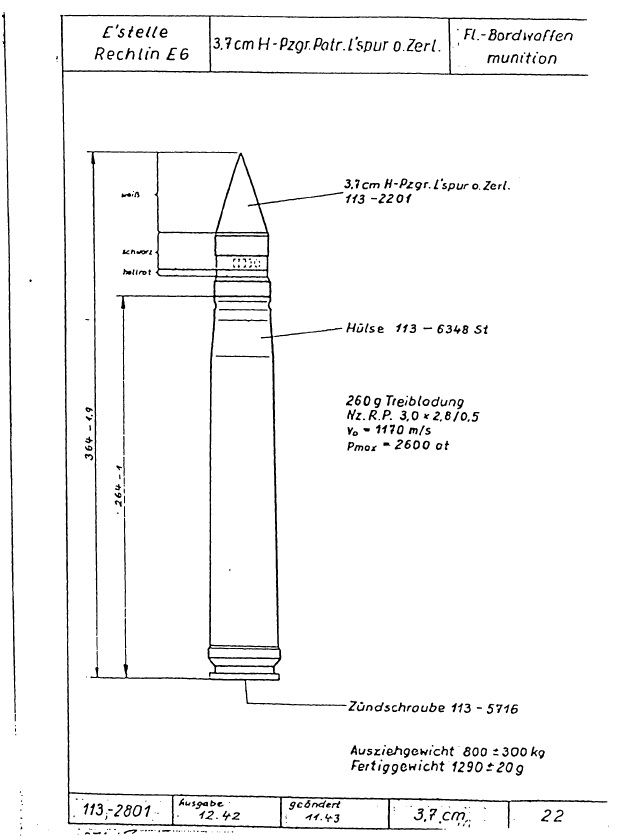

 Там есть чертежи пуль " ... к пулемётам ДШК и БС" собственно (Б-30), (Т-30), (БЗТ) год не указан, (Б-32), (БС-41).



 Такая информация нужна?

Изменено 8 ноября 2013 пользователем Igmar

[AR_Kudu]

У меня сильно другой результат.








Igmar, спасибо, оно.

Возможно,различный балл. коэфицент.У меня получился 0,244.

[Igmar]

AR_Kudu

 Да нарыл через "гуглю", случайно здесь:

http://reibert.info/threads/%D0%A8%D0%BE-%D0%B7%D0%B0-%D0%92%D0%9E%D0%9F.112769/page-2



 У меня секретов нет.

[AR_Kudu]

Разработчикам http://www.file-uplo....-1953.pdf.html

От товарища из комьюнити.

Изменено 8 ноября 2013 пользователем AR_Kudu

[AR_Kudu]

AR_Kudu

 Да нарыл через "гуглю", случайно здесь:

http://reibert.info/threads/%D0%A8%D0%BE-%D0%B7%D0%B0-%D0%92%D0%9E%D0%9F.112769/page-2



 У меня секретов нет.



А я ведь заходил туда,на "Рейберт".И даже зареген там...Во блин...Ну ты молодчина!

[Vachik]

Хе. А я уже собрался выкладывать чего у меня получилось по тем рисункам. Теперь фигу . Будем перещщитавать. Интересно будет и сравнить. Одно скажу, по баллистике и осколочный и бронебойный один в один.

Спасибо Игмару. Прибавил работенки .

[Starik]

Для спортивного интереса.





Зенитка же...





[=SF=Thresher]

Черт! Как же все-таки приятно читать несколько последних страниц! Никакой ругани, все, кто хоть что-то могут, объединились и делают дело. Причем все: и те, кто что-то считает, и те, кто умудряется в инете найти то, что другие найти не могут, делают свою работу так, что это у всех получается и устраивает разработчика. Красиво получается! Спасибо!

[Vachik]

Так. В связи со множеством вновь открытой информации, прошу Хана уточнить исходные данные. Вес снарядов и начальную скорость с которой пушка Ш/НС будет их кидать. В книге которую любезно предоставил Куду есть данные по снарядам к Н-37. А именно они перекочевали с НС-37, а к той в свою очередь от Ш-37. Да и на чертежах от Игмара тоже веса разные, а значит и начальные скорости будут разные при одинаковых зарядах. Надо как-то это все упорядочить и волевым решением задать отправную точку.

[Jungle]

Картинки которые нашёл Igmar взяты из этой книги,  может ещё очень пригодится по другим поводам:

"projectile fragment identification guide foreign 19"

http://www.lexpev.nl/downloads/projectilefragmentidentificationguideforeign19.pdf

[Starik]

Книга на китайском, это плохо.





Vachik, вес БР и ОР разный, 30 грамм разница, если правильно помню (пушечную книгу на работе в ПК забыл забрать , сейчас буду думать - "что делать?").

[Han]

Так. В связи со множеством вновь открытой информации, прошу Хана уточнить исходные данные. Вес снарядов и начальную скорость с которой пушка Ш/НС будет их кидать. В книге которую любезно предоставил Куду есть данные по снарядам к Н-37. А именно они перекочевали с НС-37, а к той в свою очередь от Ш-37. Да и на чертежах от Игмара тоже веса разные, а значит и начальные скорости будут разные при одинаковых зарядах. Надо как-то это все упорядочить и волевым решением задать отправную точку.

Ну я указывал то что есть у нас. Еще указано что заряд ВВ 216г, но это все малек не факт что точно.

Оринтируйтесь на скан с отчетом от Ил2 что я постил.

[AR_Kudu]

Для спортивного интереса.




Зенитка же...





Мне кажется,у тебя ошибка в кэфициенте.Понимаешь,у тебя снаряд на 2000 м теряет в скорости менее половины.

Завтра проверю еще по одному каль-ру.

Изменено 8 ноября 2013 пользователем AR_Kudu

[AR_Kudu]

Так. В связи со множеством вновь открытой информации, прошу Хана уточнить исходные данные. Вес снарядов и начальную скорость с которой пушка Ш/НС будет их кидать. В книге которую любезно предоставил Куду есть данные по снарядам к Н-37. А именно они перекочевали с НС-37, а к той в свою очередь от Ш-37. Да и на чертежах от Игмара тоже веса разные, а значит и начальные скорости будут разные при одинаковых зарядах. Надо как-то это все упорядочить и волевым решением задать отправную точку.

Вачик,спасибо тебе,конечно,за слова добрые.Но книгу эту предоставил не я.Товарищ из комьюнити.

[AR_Kudu]

Подозреваю,что 37мм на дистанциях от 0 до 400-500м балл.характеристики будут схожи с пулеметными  УБ.По логике...

Изменено 8 ноября 2013 пользователем AR_Kudu

[Jungle]

Книга на китайском, это плохо.





Vachik, вес БР и ОР разный, 30 грамм разница, если правильно помню (пушечную книгу на работе в ПК забыл забрать , сейчас буду думать - "что делать?").



 Да хоть на вегеталианском,  цифры ведь наши Размеры там в дюймах, для перевода в миллиметры умножаются на 25,4 . Вес в фунтах(lb), для перевода  в граммы умножается на 453,6 модели пушек и зарядов на буржуинском  поможет распознать гугл (или сам, или  через своего переводчика http://translate.google.ru ) . так что перестаньте отлынивать, товарищ!

[Starik]

Мне кажется,у тебя ошибка в кэфициенте.Понимаешь,у тебя снаряд на 2000 м теряет в скорости менее половины.

Завтра проверю еще по одному каль-ру.

Не настаиваю на достоверности, есть в моих расчетах параметры, которые можно подкорректировать, да и счетовод из меня хреновый в данном случае. Я больше переживаю о том, что не могу вспомнить в каком источнике таблицу с весом боеголовок видел...

___________________________

Глаза уже из орбит выпадают, прямо на стол.

[Jungle]

.....в каком источнике таблицу с весом боеголовок видел...



Пост №504 этой темы, не?

[AR_Kudu]

 Да хоть на вегеталианском,  цифры ведь наши Размеры там в дюймах, для перевода в миллиметры умножаются на 25,4 . Вес в фунтах(lb), для перевода  в граммы умножается на 453,6 модели пушек и зарядов на буржуинском  поможет распознать гугл (или сам, или  через своего переводчика http://translate.google.ru ) . так что перестаньте отлынивать, товарищ!

И на это в великом и могучем и-нете есть средства.Стоит в поиске задать:перевести метры в футы (ярды),или еще что угодно (граны в граммы,километры в мили и тд) - и БАЦ!Переводи - не хочу!С точностью более 0.0000.....

Изменено 8 ноября 2013 пользователем AR_Kudu

[Starik]

Да, блин, 504!

БР=758гр, ОР=732гр, пусть ближе лежит.

Где-то ещё это было.

[AR_Kudu]

Я считал 720г.Не вопрос - завтра посчитаем по другому.

[Jungle]

Да, блин, 504!

БР=758гр, ОР=732гр, пусть ближе лежит.

Где-то ещё это было.



 А по американской книжке БР (BR-167 AP-T) = 771,12 гр., ОР (OZT HEI-T) = 734,83 гр. БР (BZT AP-T) = 755,24 гр. ,  ОР (OR-167N Frag-T) = 707,16 гр. , ОР (OR-167 Frag-T) = 725,76 гр.

Изменено 8 ноября 2013 пользователем Jungle

[Jungle]

БР (BZT AP-T) = 755,24 гр. и ОР (OZT HEI-T) = 734,83 гр  имеют пометку:" Известное применение: авиационная пушка модели Н"

[Starik]

У меня они все реактивные получаются.

Пора спать, наверное.

[Han]

У меня они все реактивные получаются.

Пора спать, наверное.



Это нормально.

37мм немцев тоже реактивные, причем не по расчету, а по референсу.

Выше Vachik расчитал 12.7, а ART_RUS66 - 23. Бронебойные у них тоже ВЕСЬМА неохотно тормозятся.

[AR_Kudu]

Повторюсь.Возможно,ошибка в балл.коэфиц.

Хан,простите,а что за БП 37мм у немцев?



Есть современная исходная."Идеальная" пуля (по утверждениям создателей), ЧейТак .408 (патрон -10,3х77;масса пули - 27,2),на 2000м сохраняет сверхзвуковую (усредненную) скорость свыше 330м/сек.Баллистический коэфициент у нее - 0.9!!!

Но самое смешное,что объявив на весь мир  - " Идеальное стрелковое снайперское супер оружие!",на самом деле - пшик...

Я к чему...Собственно,форма у нее,действительно - идеал.Но идеально она летит так,как хочет "создатель" только в рекламе и в желании продать оружие.И продать сами патроны к этой винтовке.

[Vachik]

Ну я указывал то что есть у нас. Еще указано что заряд ВВ 216г, но это все малек не факт что точно.

Оринтируйтесь на скан с отчетом от Ил2 что я постил.



Отлично. Значит берем начальную скорость 860м/с для Ш-37. Берем для обоих снарядов. Почему для обоих? Разница снарядов в скорости для Н-37 всего 15м, а там несравненно более слабый заряд. На "полном" заряде разница уменьшится до величины в разы меньшую, чем разброс нач. скоростей у одного и того же типа снаряда. У зенитки кстати, разница между типами 5м/с, а разгоняет она их всё до тех же 860-870м/с.

Веса берем 755гр и 735гр, что полностью подтверждается, как книгой по Н-37, так и сканами по работам американских друзей.

Вес ВВ у ОР по разным источникам равен от 35 до 37 гр.

Остаётся уточнить геометрию по дюймам и провести расчет. Но это уже завтра.

[Han]

Хм... По поводу гранаты - например ART_RUS66 склоняется к тому, что гранатой для Ш-37 скорее всего был снаряд ОР-167Н с зарядом ВВ 258г.

Спишитесь через приват, перетрите этот вопрос плиз.

[Han]

А еще я поспрашаю Виктора по поводу источника где указано что заряд ВВ 216г.

[707shap_Srbin]

Это нормально.

37мм немцев тоже реактивные, причем не по расчету, а по референсу.

Выше Vachik расчитал 12.7, а ART_RUS66 - 23. Бронебойные у них тоже ВЕСЬМА неохотно тормозятся.



Пример пушка Bk3.7, стояла у Ju87G-1/2, Bf110G-2/R1. В девичестве Flak 18.





Бронебойный подкалиберный триссирующий без самоликвидации.

Снаряд



Патрон



Таблица стрельбы



Бронепробиваемость



Сопряжение Bk37 и MG17 на Bf110G-2/R1



Бронебойный каморный

Снаряд



Патрон



Таблица стрельбы

Изменено 9 ноября 2013 пользователем Sch.G.1_Panzerbar

[Vachik]

А еще я поспрашаю Виктора по поводу источника где указано что заряд ВВ 216г.



Этого не могёт быть)). Возьми шашку тротиловую 200г-ую и ты поймешь, что хоть убейся,  а её в этот снаряд не запихать)). К примеру фугасный снаряд к пушке М-4 содержал 48гВВ. Это по памяти, может чуть туда-сюда, но не как не полполлитра)).

Речь наверняка шла о заряде, то есть о весе пороха.

Изменено 9 ноября 2013 пользователем Vachik

[Han]

Да, вот с немцами просто - все что надо юнному натуралисту собрано в одном месте в избытке...

Жаль разбросов нет...

С нашими ровно наоборот.



Для Куду - как видишь немец бронебойнвй тяжелый тоже не больно то тормозится, всего на треть за километр.

Именно поэтому дальнобойные снайперки 12.7 - отношение массы снаряда к его диаметру - залог дальнобойности. Чем выше это соотношение - тем меньше пуля тормозится.

Ты в пример привел 10мм снайперку - ну там может это и рекорд.



Если бы все снаряды к 2км тормозились до дозвука, как ты говоришь - то как бы по твоему гаубицы шмаляли бы на 30км, а танки настильно на 4-5км? Смекаешь? ;-)

Этого не могёт быть)). Возьми шашку тротиловую 200г-ую и ты поймешь, что хоть убейся, а её в этот снаряд не запихать)). К примеру фугасный снаряд к пушке М-4 содержал 48гВВ. Это по памяти, может чуть туда-сюда, но не как не полполлитра)).

У немцев в 37мм схожий заряд. Даже в 12.7 порядка 1.5 грамм.

[Starik]

Подкалиберный трассер (Bk3.7) у меня сходится,







а по Ш-37... быстрые они, форма у них более правильная, что ли.

[Han]

Подкалиберный трассер (Bk3.7) у меня сходится,

Отлично, перепроверка методы на доступных примерах с полными данными не лишняя.

[Starik]

В любом случае, нужны хоть какие-то контрольные данные из источников того времени.



 Чё-то я очкую  , вот что у меня получается.





[AR_Kudu]

Для Куду - как видишь немец бронебойнвй тяжелый тоже не больно то тормозится, всего на треть за километр.

Именно поэтому дальнобойные снайперки 12.7 - отношение массы снаряда к его диаметру - залог дальнобойности. Чем выше это соотношение - тем меньше пуля тормозится.

Ты в пример привел 10мм снайперку - ну там может это и рекорд.

Если бы все снаряды к 2км тормозились до дозвука, как ты говоришь - то как бы по твоему гаубицы шмаляли бы на 30км, а танки настильно на 4-5км? Смекаешь? ;-)



Потеря скорости на треть за километр - это нормально.По моим расчетам н-37 на 1000м тормозится меньше,чем на треть.

По расчету Старика на 2000м торможение менее,чем в два раза.Думаю,разницу улавливаете...

Гаубицы струляють прямой наводкой?4-5км - прямой выстрел для танка?Кстати,для танка (но только современного) возможно увеличение дистанции прямого выстрела.Почему?Ответ прост - гладкий ствол,подкалиберный снаряд,нач.скорость полета снаряда - 1500-1600м/сек.Не правда ли,есть разница.

[AR_Kudu]

Пулю .408 ЧейТак я привел для того,что бы было понятно следующее:баллистический коэфициент этой пули - 0.9.Максимальное значение  - 1.То есть,практически идеал.

На дистанции 2000м ее скорость выше звуковой.В пределах 330-340м/сек.

Какой балл.коэф. у н-37,или у любого другого снаряда?Я думаю,не выше 0.3.....  Может быть и меньше.

Надеюсь,мысль моя понятна...

[Vachik]

У немцев в 37мм схожий заряд. Даже в 12.7 порядка 1.5 грамм.



Па-апрашу не путать. Если снаряд осколочный, то он несет 5-10% ВВ от общей массы. Основное это стенки из которых и будут формироваться осколки-это приоритет. У нашего снаряда 5-10% как раз 37г- 73г.

Фугасный снаряд несет до 25% ВВ от общей массы. Сколько там немец не смотрел, но у нашего снаряда это было бы порядка 180г. Ну и вариации. Нет предела совершенству и человеческой фантазии.

Если поставить такой заряд снаряду, то он будет разносить на куски любой истребитель. Дайте мне его! Но боюсь это неправильно  .

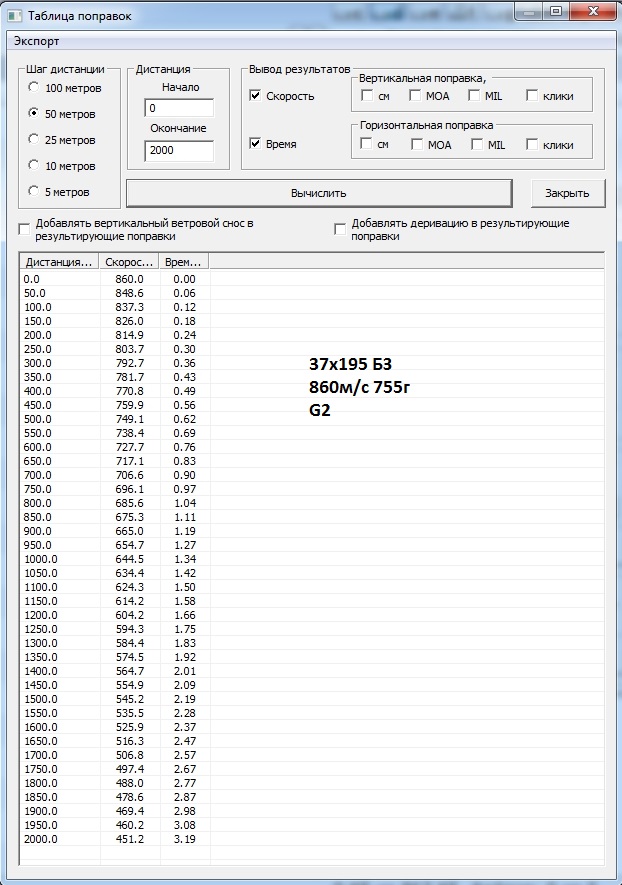

Ладно. Пока суть да дело, готовы поправленные данные по 37=му снаряду. Не скрою, было некоторое волнение за предыдущие расчеты сделанные по картинкам. Ведь, если б ребята не нарыли чертежи, то по всей видимости их и пришлось бы использовать. Но, ёлы... При одинаковых начальных скоростях расчет отличается по времени подлета на 1000м на одну сотку, а на 2000м на четыре. А по скоростям на два и четырнадцать метров в секунду соответственно. Класс! (это я себя похвалил за работу с линейкой и транспортиром )



Собственно, вот:







ПС. А, еще что хотел сказать. Умели же люди без всяких канкуляторо-кампутеров решать сложные инженерные задачи. Траектории сопрягаются просто на заглядение.

Изменено 9 ноября 2013 пользователем Vachik

[Starik]

Все побросали транспортиры, логарифмические линейки, карандаши и, разошлись.
