Самодельный аналоговый тормоз

[=VIRPIL=mega_mozg_13]

Самодельный аналоговый тормоз

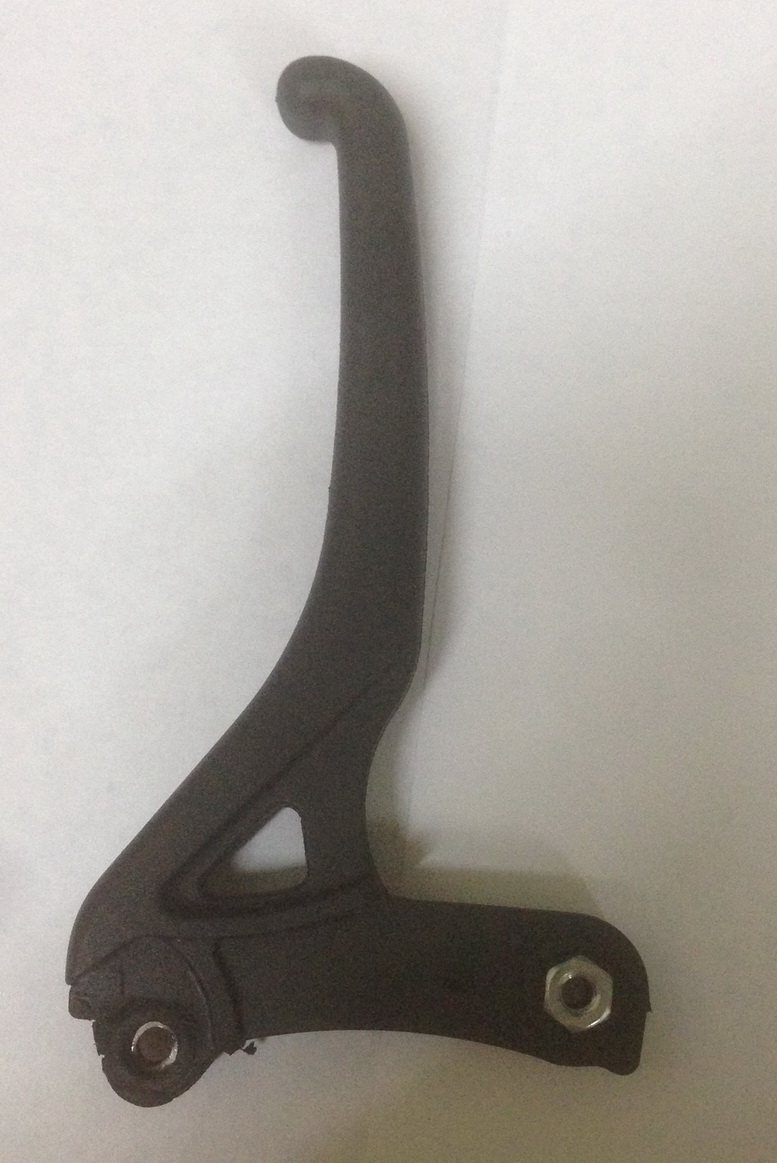

ручка вело-тормоза отсюда

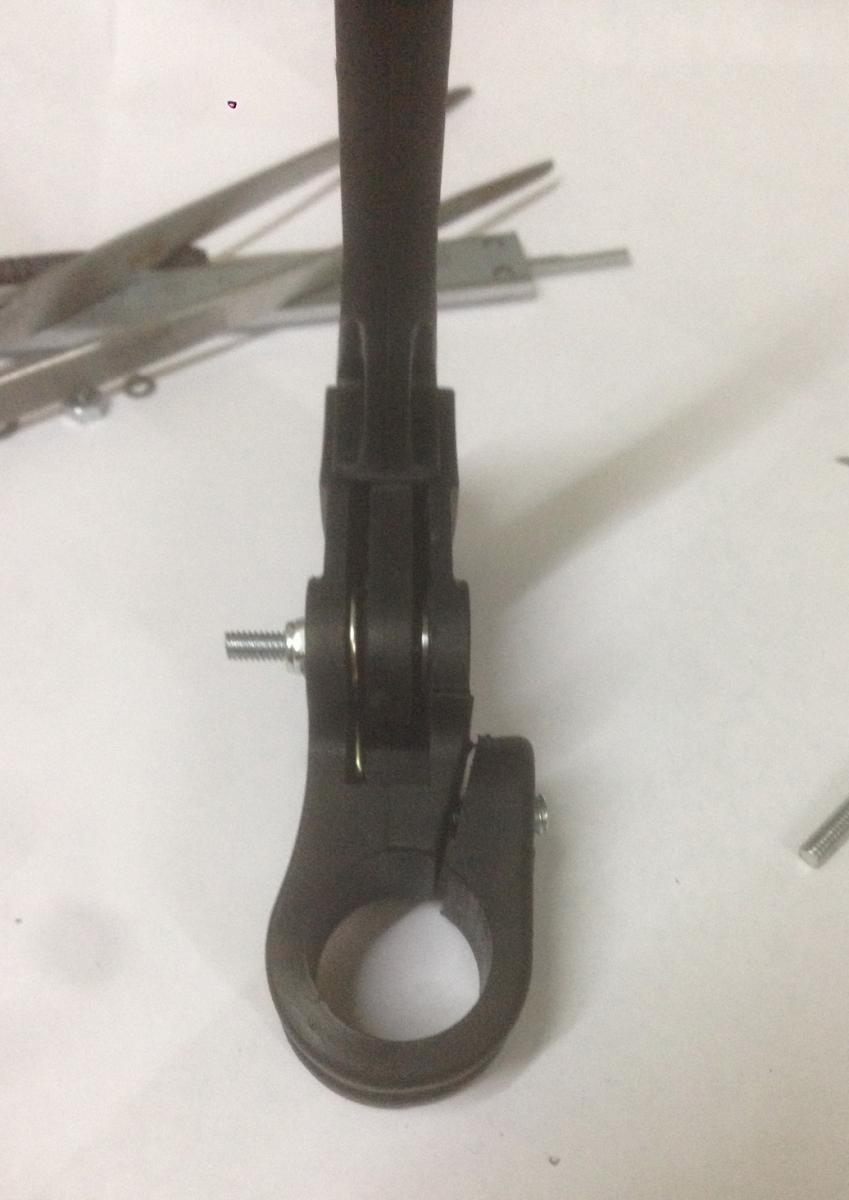

посадка-примерка с ручкой кобры:



кроме ручки понадобятся подшипники, винтик, гайки, диаметральной намагниченности мини-магнит и холл. пружинка родная от ручки загруз работает очень внятно.



переделка:

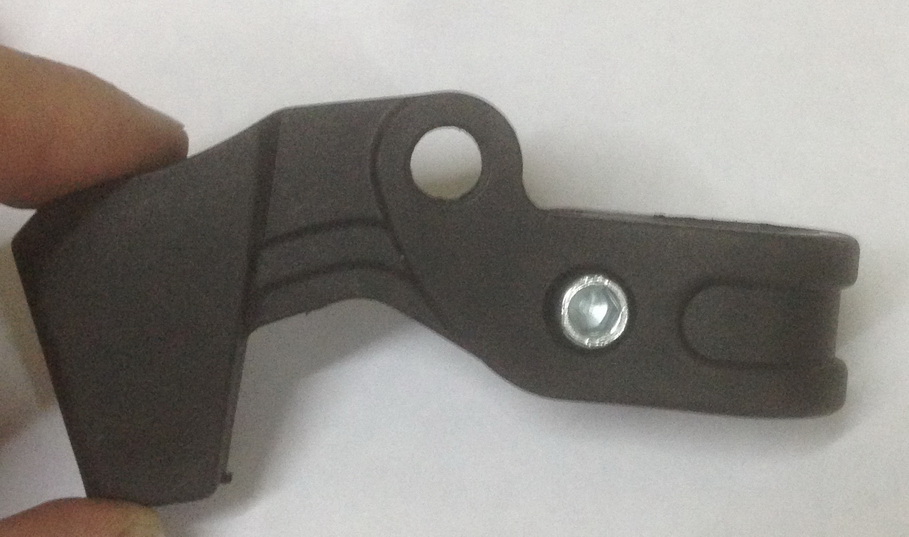

прямо в пластик ручки впаиваются гайки с двух сторон, нужно соблюдать соосность(тут дело прямых рук). кстати ручка представляет из себя мет.пластину облитую пластиком, сломать её нереально...



расточил посадочные отверстия под подшипники

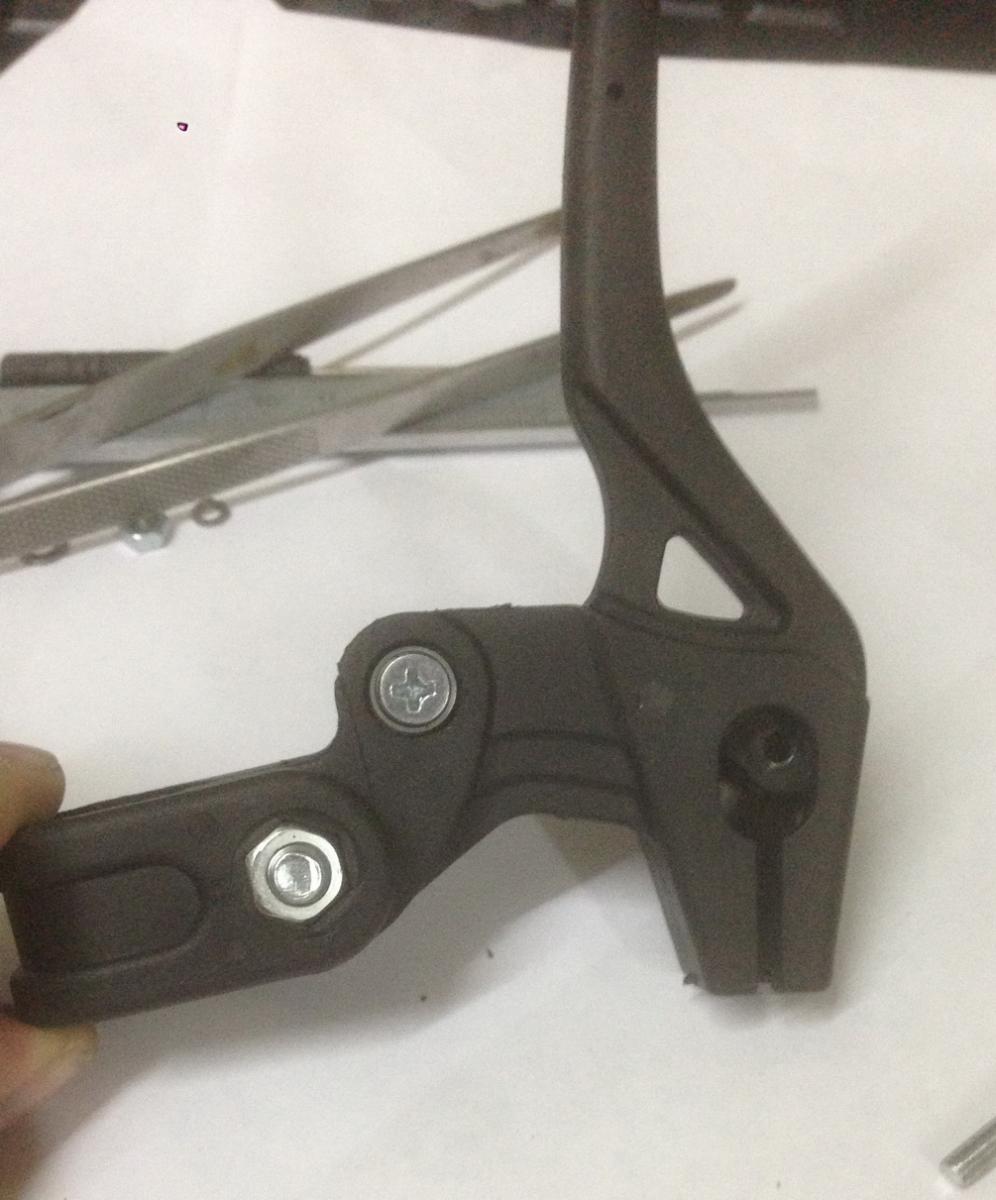

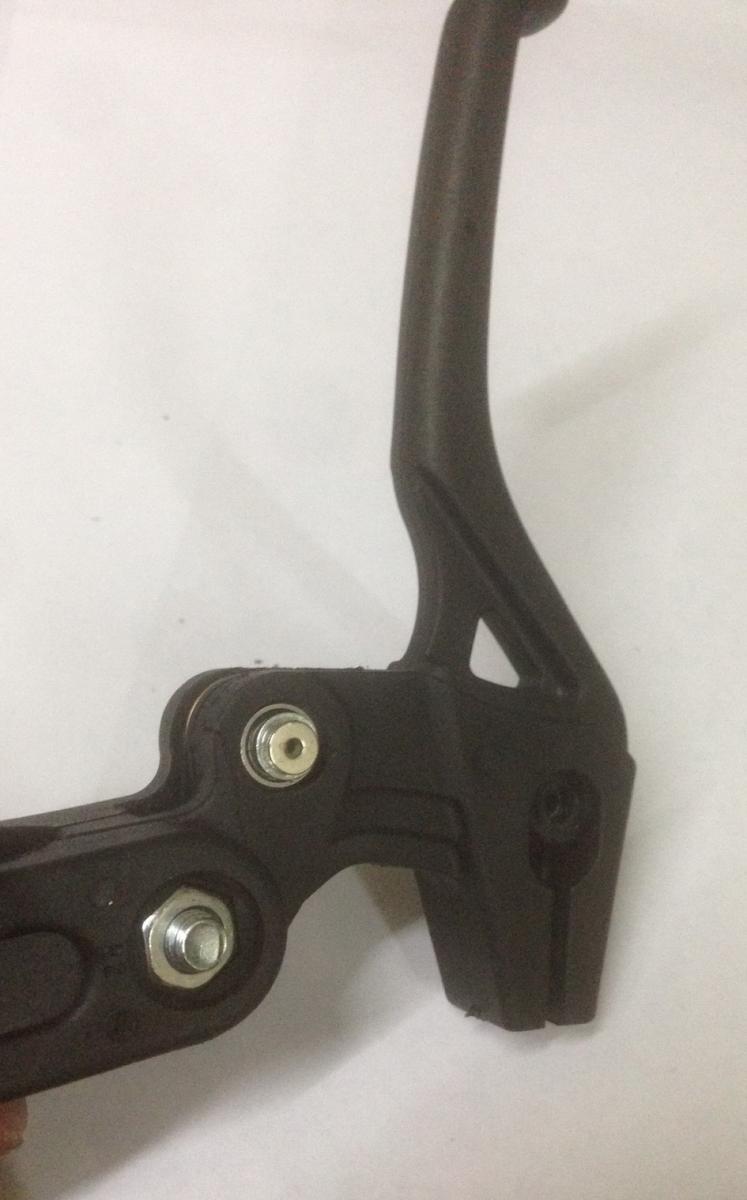

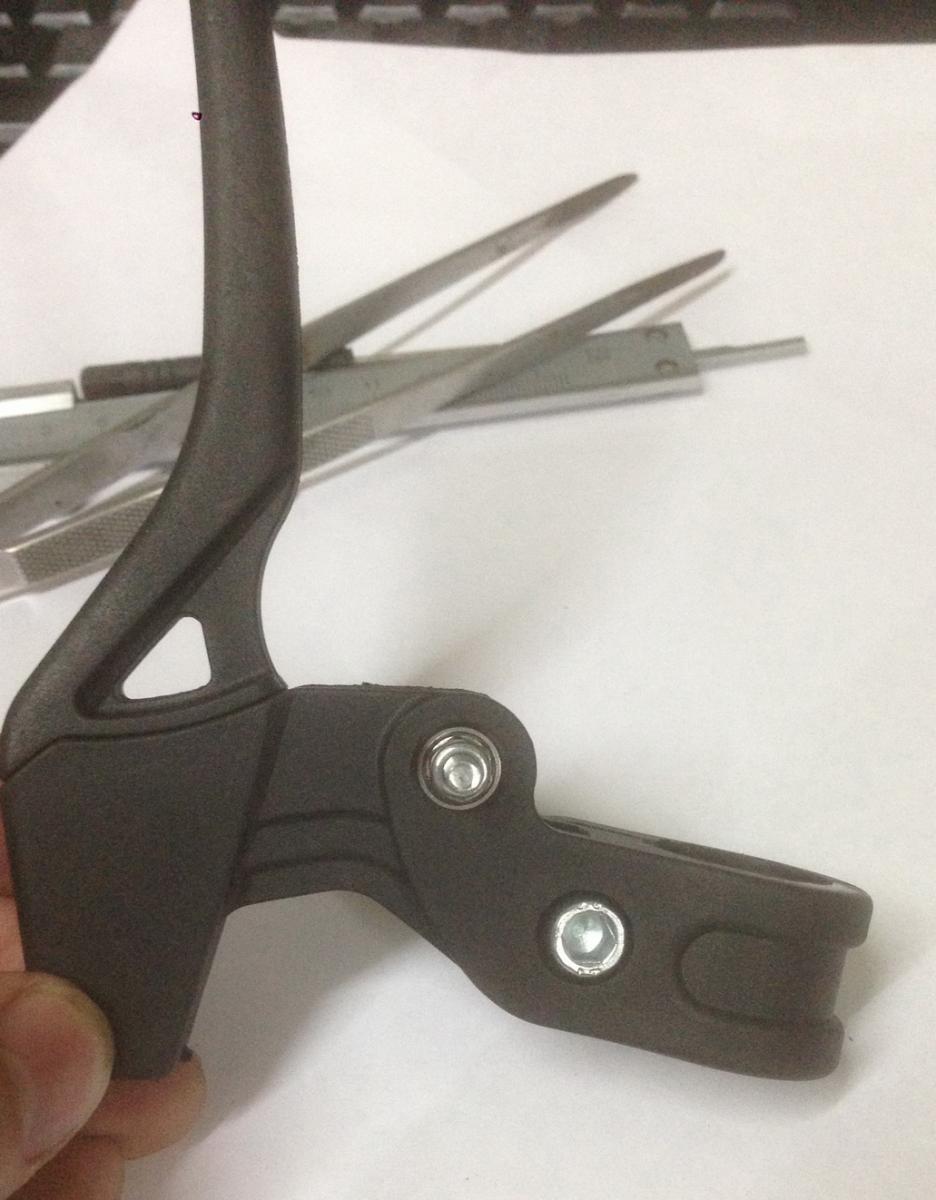

сборка



мини-магнит приклеен к шляпке винта



что осталось это вклеить холл и прокинуть провода к контроллеру...

[=FA=CATFISH]

Великолепно!!

Жаль, что идея подходит только на напольники со штоком.

[Aleksmak2]

Отлично выглядит))

[capitanblood]

А я вот к кабану приделывал, там правда еще кожух механизма будет, но руки никак не дойдут. Тормоз от мотоцикла

[72AG_Olega]

Очень зачетно! А главное, - компактно. Кнопку будешь ставить, или ось? (идею взял себе на вооружение, может дойдут руки повторю...)

[capitanblood]

Очень зачетно! А главное, - компактно. Кнопку будешь ставить, или ось? (идею взял себе на вооружение, может дойдут руки повторю...)

Если вопрос ко мне, то будет ось на ТЛЕ датчике. Винты М4 как раз для его крепления.

[Gelmec]

А крышка будет?

Ждем фото готового результата)





[capitanblood]

Вот такая заготовка кожуха механизма тормоза из подручных материалов.

[oltims]



Как вы установили ручку кобана на шток ? спасибо.



[U053]

http://avia-sim.ru/forum/viewtopic.php?f=28&t=759&start=180

[2./SG2_Semyon-]

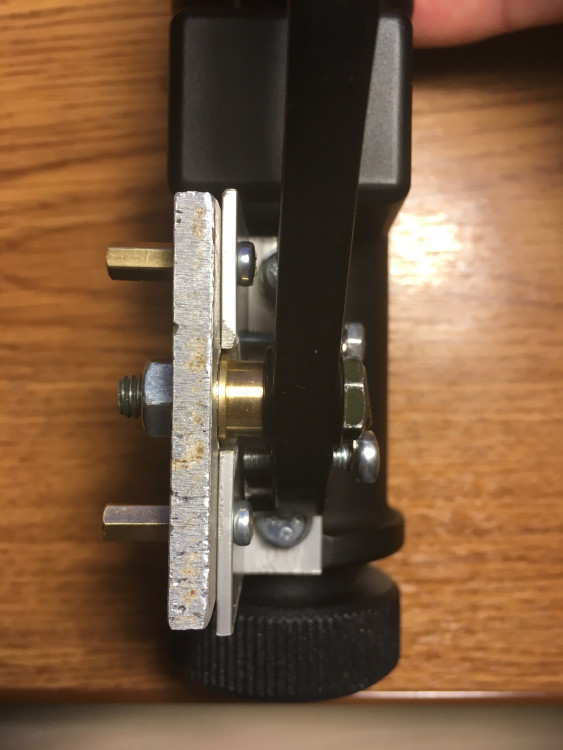

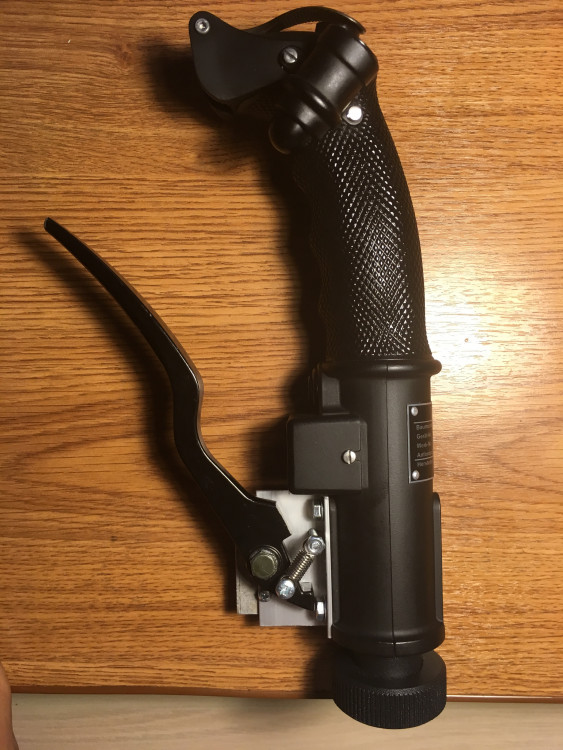

Сделал ручку тормоза для KG13 Романа. Может кому нибудь пригодится. Осталось датчик поставить и крышку подобрать. Ссылка на фотографии https://yadi.sk/a/0JVMQTdr3Y8tMx



[capitanblood]

1 час назад, semenovkr сказал:

Сделал ручку тормоза для KG13 Романа. Может кому нибудь пригодится. Осталось датчик поставить и крышку подобрать. Ссылка на фотографии https://yadi.sk/a/0JVMQTdr3Y8tMx

На Яках подобным образом ручку тормоза ставили, только крепили с другой стороны.

[2./SG2_Semyon-]

16 минут назад, capitanblood сказал:

На Яках подобным образом ручку тормоза ставили, только крепили с другой стороны.



Фотография полезная. Спасибо.

Я пробовал сбоку поставить. Для меня неудобно. По центру лучше.

Что-то крышку подобрать в chipdip не получается. Только маленькие или большие корпуса для РЭА. Подскажите из чего ещё можно сделать крышку. А то придётся товарища с 3D принтером напрягать.

Изменено 19 июня 2018 пользователем semenovkr

[=VIRPIL=Baur]

Не аутентично, но практично Браво!
