MMJOY2 (бесплатная прошивка и софт для самодельного контроллера джойстика)

[Iguz]

Всем спасибо, кто направил на "путь истинный" .

Все настроил как надо.

Правда радости не ахти как много. В одной игре все подключил или коробка передач выключается или руль+педали или сам ручник не работает. Но это косяки самой игры. Потом поищу другую и там испробую...

Попробуй через виртуальные устройство сделать один джой.

[Swift_CCCP]

Ученые-исследователи, новостей по AS5600 нет? А то вслепую платы для них заказывать как то не хочется.

[sergeype]

Десяток комплектов чипов с магнитами получен, в начале следующей недели получу платы, тогда и попробую. Хотя не знаю, что там экспериментировать: в аналоговом режиме- резистор резистором, только с произвольно устанавливаемым рабочим углом. Мне они нужны для замены резисторов в штурвале с обратной связью на базе электроники от MS FFB2- там контроллер 10-разрядный, рабочий угол будет около 180 градусов, то есть для AS5600 примерно 2000 отсчетов. Более чем достаточно...

[Swift_CCCP]

Понимаете, я ж платы не только для себя заказывать буду. А народ у нас требовательный. Поэтому лучше проверить. Тем более пока в Китае каникулы.

[sergeype]

Понимаю; на следующей неделе проверю. Судя по докам, единственный критичный момент- аккуратное программирование угла в аналоговом режиме, поскольку эту операцию без программатора можно сделать только один раз.

[Swift_CCCP]

А по умолчанию угол 360 или вообще не задан? Распишите потом по подробнее практику настройки, зная Ваши методы работы было бы интересно.

[sergeype]

зная Ваши методы работы было бы интересно



Как говорят наши англоязычные коллеги- "F**k me, I'm getting famous"

Если серьезно- по умолчанию угол 360; его можно без программатора и дополнительных элементов задать один раз в диапазоне от 18 до 360. Что ценно- он задается уже после установки датчика и магнита, крутить ничего не надо, и софт калибровочный не требуется. Отчет опубликую .

[Swift_CCCP]

Да, популярность приходит внезапно.) Колоритная фраза.

[Iguz]

Как говорят наши англоязычные коллеги- "F**k me, I'm getting famous"

Если серьезно- по умолчанию угол 360; его можно без программатора и дополнительных элементов задать один раз в диапазоне от 18 до 360. Что ценно- он задается уже после установки датчика и магнита, крутить ничего не надо, и софт калибровочный не требуется. Отчет опубликую .

Заинтриговали, жду отчета. А так выходит не датчик а какая то мечта...

[NIRBIS]

Всем привет, нужна помощь в определении проблемы с подключением регистров.

Схемы взял из дистрибутива MMJoy2 от CaptainBlood, платы заказывал в Китае.

После сборки и подключения, все кнопки от каскада из трех регистров 74HC165D считаются включенными и не реагируют на смыкание контактов введенных на штыри.

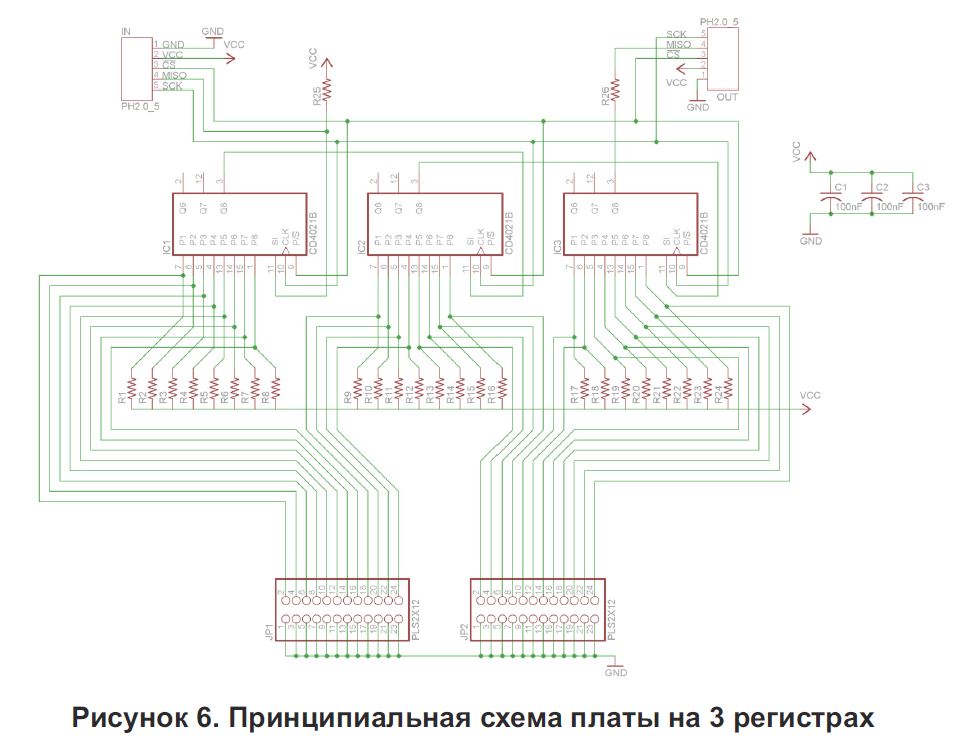

Принципиальная и реальные схемы









Не смотря на кривизну пайки (первый опыт smd - море впечатлений) - резюки работают как нужно, все аккуратно прозвонил. Прозвонил соседние контакты на наличие соплей.  По поводу кондеров, как минимум один запаян точно - заряжается при прозвонке. Не уверен что запаяны все, но проверить не могу - нечем измерить емкость. Визуально припаяны.

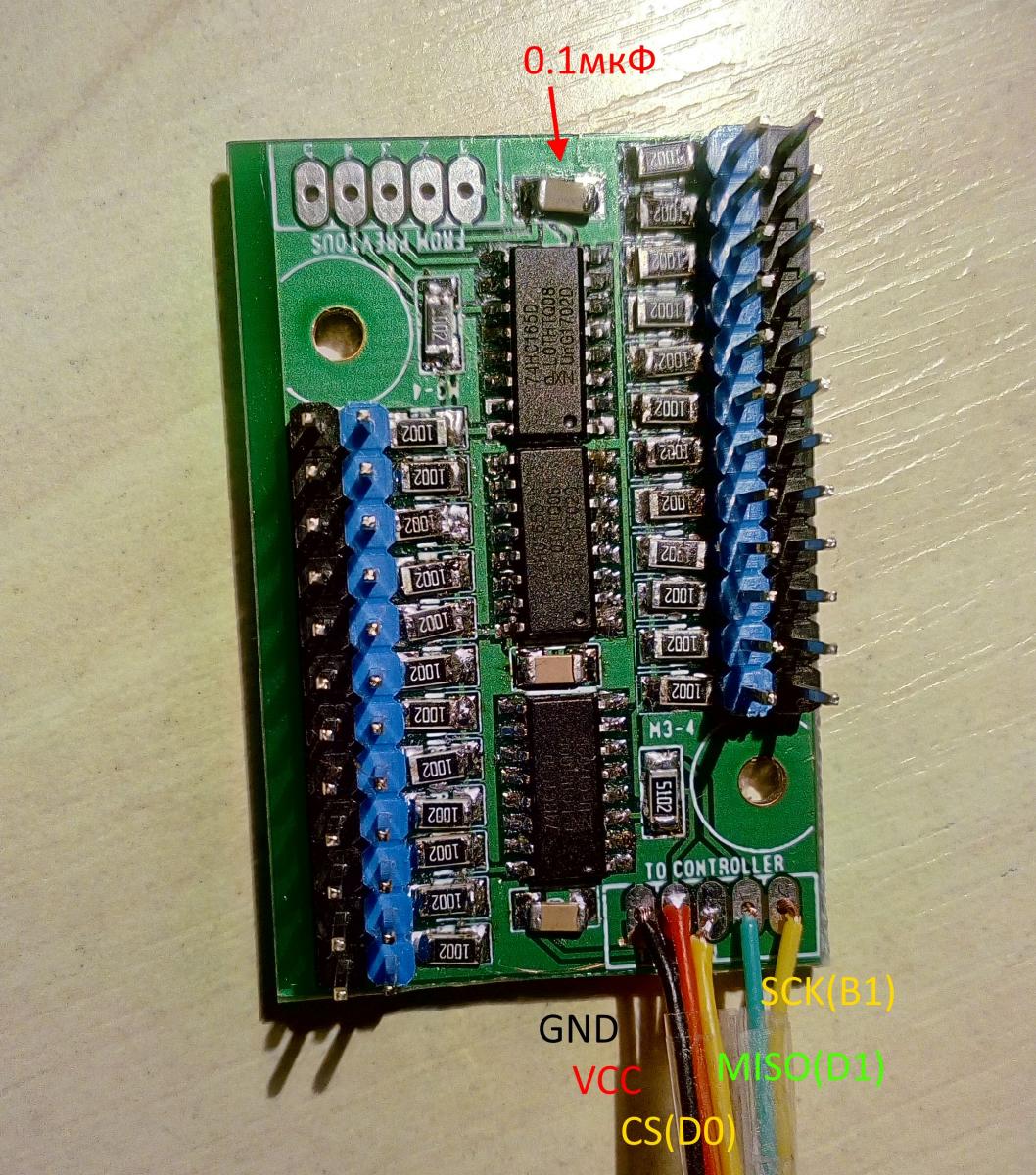

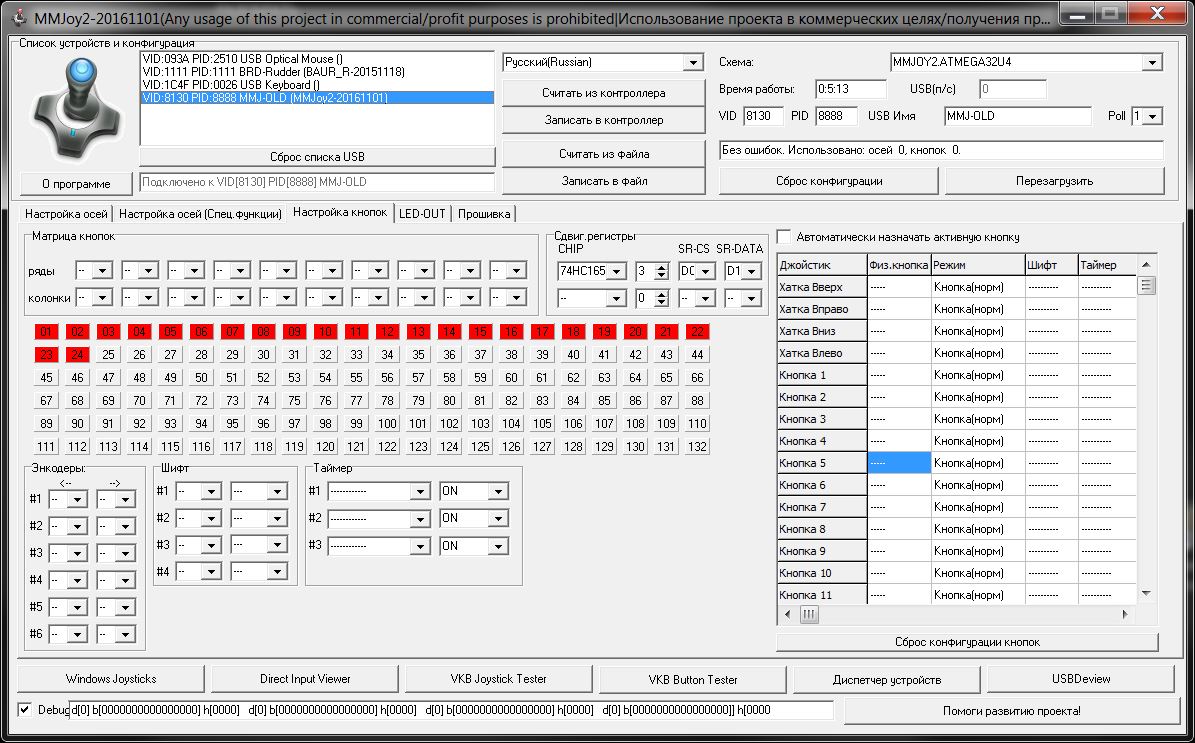

MM sensor clock установлен в B1. От промикры до платы регистров все прозванивается.

Перед пайкой плата проверялась на соответствие схеме в Sprint-Layout - был найден и перерезан контакт коротивший VCC и GND (китайская самодеятельность)



Где может скрываться косяк?  Буду благодарен если кто подскажет куда копать.

[xxx_ALF_xxx]

Недавно переводил свой джой на регистры, и со мной случилась точно такая же история. Перепаивал регистры, мультиметром прощупал все вдоль и поперек, но он мне так и не показал "коротыш" на землю. Перепаял полностью все провода, и проблема ушла. Так что, искать нужно лишний контакт или его отсутствие. Закон электроники: Причиной неисправности может быть только контакт, где его не должно быть, и отсутствие контакта там, где он быть должен)

[xxx_ALF_xxx]

СТОП!!! Принципиальная схема для регистров 4021, а запаяны 74СН165. У них разная разводка. Ты ничего не напутал?

[xxx_ALF_xxx]

Нашел я эту плату от CaptainBlood. Ты не те регистры припаял.

[xxx_ALF_xxx]

NIRBIS

На другом форуме ты написал : "Как работает mmjoy2 с регистрами я представляю очень смутно. Например для меня тайна великая для чего нужны кондеры, а почему входы регистра по умолчанию под напряжением есть только догадки".



Постараюсь объяснить тебе, в свойственной для себя манере, "на пальцах". И попрошу знающих эту область лучше меня, а такие точно здесь присутствуют, не бросать в меня тапками, если я отойду немного от неких тонкостей принципа работы.



Про кондеры. Может у них есть более важная мисия в этой схеме, нежели сглаживать питание, да бы регистры не фиксировали ложные срабатывания, но это, одно из их прямых назначений.



Про напряжение на входах регистра. В кругах людей, где понятие "языки" бывают не только иностранные, а и програмные - это называетля логическая еденица. Или положение "ВКЛ" - если выражатся на понятном нам языке.



Теперь про твое смутное представление работы регистров. Поделюсь своим.

Я это представляю так:

Плата с регистрами - это некий охраняемый объект. Где регистры - это огромные холлы с высокими потолками идущие друг за другом. А выводи регистров под кнопки - это комнаты вдоль стен каждого хола. В каждом холле по восемь комнат.

На этом объекте работает два охранника. Один сидит на пульте (это микроконтроллер. МК. Пускай будет Микола), а второй совершает обход (назовем его Фродо Беггинс. Или Федя). Так вот Микола говорит Феде : " Ступай в обход. Расскажешь, что да как". И Федя, тут же, пошоркал волосатыми ногами вдоль стены через все холлы в один конец и вернулся вдоль другой стены обратно. И докладывает : " Все пучком. Во всех комнатах свет горит". Микола положительно кивнул, с намеком, что пора идти на новый обход. И Федя снова ушуршал... Но, в этот момент кто то нажал кнопку, и в одной из комнат погас свет (замкнув контакты на кнопке, ты тем самым пустил напряжение через резистор на землю. И на ноге регистра образовался логический ноль. ВЫКЛ). Федя проходя мимо этой комнаты зафиксировал, что свет не горит. И когда опять вернулся на пульт, то доложил: "В комнате номер 5 отсутствует освещение". Микола, приняв эту информацию, берет телефон и передает: "В комнате 5 отсутствует освещение. В инструкции указано, что нужно активировать подрыв пукана. Действуйте!".



Как то так)))

Изменено 18 февраля 2018 пользователем xxx_ALF_xxx

[Swift_CCCP]

Хочу узнать как работает матрица кнопок! Раскажите!)

[=V=Heromant]

Хочу узнать как работает матрица кнопок! Раскажите!)

Дык то же самое, только Федя теперь по этажам бегает...

[=VIRPIL=mega_mozg_13]

Хочу узнать как работает матрица кнопок! Раскажите!)

https://geektimes.ru/post/276358/

[xxx_ALF_xxx]

Swift_CCCP

Я понял ))) Тебе интересно, как это будет по принципу старой передачи "Устами младенцев")

Я уже писал данное творчество на другом форуме. CAJIAM_MAJIEKYM должен помнить.



Постараюсь на пальцах объяснить.

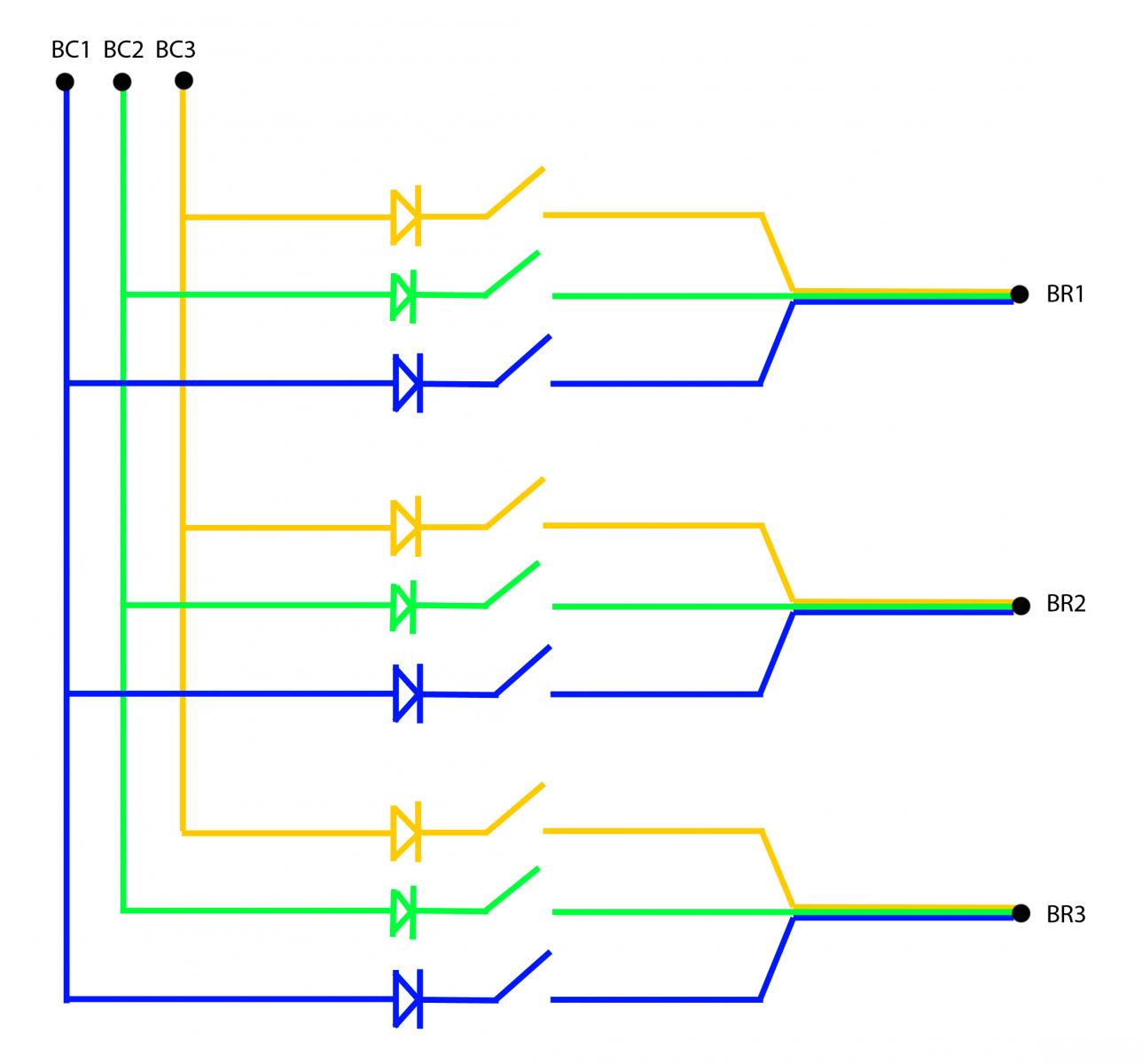

ВС(колонка) - это точка отправления сигнала.



BR(столбец) - конечный пункт.



Я как автомобилист вижу это так.



Простое подключение от BC к BR.



BC===кнопка========================BR - Это дорога с двух сторонним движением. И это не правильно. Главное условие: BC - это точка отправления а BR конечная.



Потому с помощью диода мы эту дорогу делаем односторонней.Как бы ставим знак.



ВС===>l>>>кнопка>>>>>>>>>>>>>>>>>>>>>BR  - и теперь сигнал не будет возвращаться к BC создавая глюки.



Но, у нас не одна кнопка а несколько. Это как примыкающие дороги. Предположим, что ты на один BR хочешь задействовать три кнопки.



Это будет так:



BC===>l>>>>кнопка>>>>>>>>>>>>>>>>>\\



                                                                         \\



BC===>l>>>>кнопка>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>BR



                                                                         //



BC===>l>>>>>кнопка>>>>>>>>>>>>>>>>//



Как видишь, у нас три односторонние дороги. Где BR не может вернуться обратно в ВС. И BC, на перекрестке не может свернуть к другому ВС. И все это должно работать без глюков.

[=V=Heromant]

Как-то это сложно у тебя вышло. С Федей было проще и понятней.



Суть матрицы в том, что если ты перебираешь строки - то читаешь столбцы или если ты перебираешь столбцы - то читаешь строки.



Потому как в том примере с Федей. Если читаем "столбцы" - то федя последовательно оббегает каждый этаж (снизу вверх или сверху вниз) и передает по рации номер кабинета, в котором погас свет. Кабинеты на всех этажах пронумерованы идентично (т.е. на каддом этаже они нумеруются допустим от 1 до 4х).

Если же мы читаем строки - то Федя бегает по подъездам у которых на каждом этаже по одному кабинету и точно так же передает по рации на каком этаже этого подъезда погас свет.

Работа диодов показана тем, что Федя не может одновременно находиться на 2х разных этажах или в двух разных подъездах. Он должен пробежать все по очереди.



[xxx_ALF_xxx]

Согласен. Сложнее немного. Я в том примере пытался объяснить, что и куда паять, а не сам принцип работы.

Матрицу диодов обычно изображают отталкиваясь от положения кнопок. И потому получается много перехлестов. И в этом легко запутаться. Но, стоит все разложить как в моем примере, сразу становится наглядно откуда и куда пойдет сигнал, если нажать ту, или иную кнопку. Вот, набросал картиночку матрици 3*3 (на 9 кнопок).

[NIRBIS]

Нашел я эту плату от CaptainBlood. Ты не те регистры припаял.

Вот жеж... плату чуть ли не перенюхал всю, а слона то и не заметил.



Теперь про твое смутное представление работы регистров. Поделюсь своим.



Как работают PISO регистры и другая цифрятина в общем я знаю. Но за зарисовку спасибо)) Моя фраза про смутное представление касалась именно связки mmjoy2-конкретный регистр и всяких аналоговых фишечек про выравнивание/подтягивание. Даташиты и схемы я проверять поленился, а радиолюбительством никогда не занимался.  Ну и 1 в выключеном состоянии тоже смотрится странно, хотя на вкус и цвет...



Вопрос в догонку, как обстоят дела с браком у CD4021 - стоит городить платку для проверки работоспособности? У TLE-шек читал процент брака существенный.

[Vumpel18]

Не стоит.



За всё время запайки CD4021 брака не было.





Качество запайки имеет значение.



[=V=Heromant]

Как работают PISO регистры и другая цифрятина в общем я знаю. Но за зарисовку спасибо)) Моя фраза про смутное представление касалась именно связки mmjoy2-конкретный регистр и всяких аналоговых фишечек про выравнивание/подтягивание. Даташиты и схемы я проверять поленился, а радиолюбительством никогда не занимался.  Ну и 1 в выключеном состоянии тоже смотрится странно, хотя на вкус и цвет....



Подтяжка это и есть самая что ни на есть стандартная "цифрятина"  . Равно как и "1" в выключенном состоянии.

[Swift_CCCP]

Спасибо.) Я не ожидал такого развернутого ответа. Честно говоря я хотел просто новой истории про Федю.) надо бы это в шапку темы поместить.

[=FA=CATFISH]

Спасибо.) Я не ожидал такого развернутого ответа. Честно говоря я хотел просто новой истории про Федю.) надо бы это в шапку темы поместить.

история про Федю проста как три рубля.

Федя бегает по этажам и ищет в какой квартире засор канализации

[Swift_CCCP]

Можно сказать так:

Плывет клипер, на клипере шкипер, у шкипера триппер.

А можно так:

Плывет баржа, народу тыща, у всех сифилис.

Ферштейн?)

Изменено 26 февраля 2018 пользователем Swift_CCCP

[Iguz]

Так что там с тестоми чудо датчика?

[Alator]

Привет всем. Вопрос знатокам - на али полно датчиков TLE5010 и практически нет предложений TLE5011, хотя читал что 5010 вроде уже не выпускают. А накрылся у меня датчик 5011. Могу ли я без переделки обвязки на плате припаять вместо отказавшего 5011 найденный в загашнике 5010? Из обвязки резистор подтяжки на MISO и кондер по питанию.

[=SOVA=Teiger]

Можно ставить безболезненно. 5011 чуть чувствительнее к магниту, но разница мизерная. Тем более мне вместо 5010 разок прислали 5011. Я не обиделся.

Изменено 7 марта 2018 пользователем =SOVA=Teiger

[Alator]

Спасибо. Пошел чинить....



[Iguz]

13 часов назад, Alator сказал:

Привет всем. Вопрос знатокам - на али полно датчиков TLE5010 и практически нет предложений TLE5011, хотя читал что 5010 вроде уже не выпускают. А накрылся у меня датчик 5011. Могу ли я без переделки обвязки на плате припаять вместо отказавшего 5011 найденный в загашнике 5010? Из обвязки резистор подтяжки на MISO и кондер по питанию.

А из-за чего датчик помер? Силное магнитное поле, статика али мех повреждение?

[Alator]

А черт его знает почему помер...  месяц не включал, а тут ошибка связи. Садит напряжение питания до 2х вольт и греется как печка... втыкаю в его разьем датчик с другой оси - без вопросов.



Изменено 8 марта 2018 пользователем Alator

[Iguz]

Может дело не вв датчике а окислении и коротоже дорожек, прозвон платы делал?

[Alator]

Первым делом все отзвонил.... вопросов нет. И при отпаянном датчике питание на плате как надо - 5в. Да и плата не шибко старая еще, я ее в ноябре по моему изготавливал.



[Iguz]

Дело не во времени а в среде. Чем более агресивная среда, тем больше вероятность корозии. А назад припаеваешь опять грееться?

[Alator]

Назад 5011 не пробовал припаивать - но на впаянном туда же 5010 из загашника все заработало как и прежде. Наверное время для датчика пришло все таки...

[Iguz]

Не факт, при перепайки могли уйти косяки с дорожек, окись, и все заработать.

[Alator]

Эх, не поленился перепаял обратно 5011 - не работает зараза, и греется так же. Пришлось вернуть 5010, полет нормальный.

[Iguz]

1 час назад, Alator сказал:

Эх, не поленился перепаял обратно 5011 - не работает зараза, и греется так же. Пришлось вернуть 5010, полет нормальный.

Понял, спачибо за информацию!!! Надо будет иметь ввиду, на будущее.

[Alator]

Нарыл в инете (у нас тоже где то проскакивало):

Предварительная выбраковка сенсоров TLE5010/5011

вот так звонится исправная TLE 5011:

Ножка 1 clock (gen) прозвон с VCC

Ножка 2 SPI (sck) прозвон с VCC

Ножка 3 SPI (sc) прозвон с GND 7

Ножка 4 SPI-DATA (MISO) прозвон с GND 7

В моем случае на  неисправной 5011 вторая нога звонится на VCC накоротко независимо от полярности щупов тестера. На исправной  5011 вторая нога на VCC прозванивается как диод.
