MMJOY2 (бесплатная прошивка и софт для самодельного контроллера джойстика)

[Krysnic]

Версия прошивки не соответствует.

Так контроллер то прошейте этой же версией прошиквки

[Vit04]

Так контроллер то прошейте этой же версией прошиквки

Это не вариант. В старых версиях были баги.

Надеюсь Уважаемый mega_mozg прояснит ситуацию.

Изменено 22 сентября 2017 пользователем Vit04

[Alator]

По сути хатка это 4 кнопки. Зачем обязательно прописывать ее как хатку?

[RenderG]

По сути хатка это 4 кнопки. Зачем обязательно прописывать ее как хатку?

Есть игры, понимающие 32 кнопки и 2 хатки, например. И если 5 регистров, то это оптимальный вариант. Опять таки только хатка дает промежуточные положения. Что можно вполне использовать. К примеру из 4-х отдельных кнопок можно сделать таким образом восемь, добавив кнопки, замыкающие сразу верх и право например. Ибо хатка отработает диагональное нажатие и игра его вкурит. Итого с 5 регистров можно получить 48 кнопок, а не 40. Так что по сути хатка - это 8 кнопок. Изменено 23 сентября 2017 пользователем RenderG

[=SOVA=Teiger]

Есть игры, понимающие 32 кнопки и 2 хатки, например. И если 5 регистров, то это оптимальный вариант. Опять таки только хатка дает промежуточные положения. Что можно вполне использовать. К примеру из 4-х отдельных кнопок можно сделать таким образом восемь, добавив кнопки, замыкающие сразу верх и право например. Ибо хатка отработает диагональное нажатие и игра его вкурит. Итого с 5 регистров можно получить 48 кнопок, а не 40. Так что по сути хатка - это 8 кнопок.

Даже при наличии 2 хаток на РУДе и РУСе отказался давно от использования всех восьми положений, т.к. в запарке не попадал четко. В результате получалось как попало. В родном программаторе отключал промежуточные нажатия кнопок на хатках. И в MMJoy2 никогда не использовал раздел "хатки" в программе тоже.

Изменено 23 сентября 2017 пользователем =SOVA=Teiger

[Vit04]

Спасибо большое Всем за ответы.

Походу сборки, лучше будет вместо 2-ой хатки в ручку РУД на обзор поставить "микро joy 3D"(2 оси + кнопка), а смещение влево-вправо и вверх-вниз с помощью хатки в РУС. Что скажите, Уважаемые ?

И еще пару вопросов: в итоге 6 осей - 2 оси в РУС, 1 ось педали, 3 оси РУД (газ, x/y обзор).

Осталось еще 3 оси для про микро (от 40 кнопок 5 регистров 74HC165). Имеется в запасах еще 1 про микро, 74HC165-20шт, микро joy 3D-2 шт., микро joy 2D (от PSP)-2 шт.

На что лучше повесить оставшиеся 3 оси для одномоторного самолета (планируется ИЛ-2, ....): шаг винта, зум обзора, триммеры, закрылки... ?

Спасибо заранее за ответы.

Изменено 23 сентября 2017 пользователем Vit04

[Krysnic]

Спасибо большое Всем за ответы.

Походу сборки, лучше будет вместо 2-ой хатки в ручку РУД на обзор поставить "микро joy 3D"(2 оси + кнопка), а смещение влево-вправо и вверх-вниз с помощью хатки в РУС. Что скажите, Уважаемые ?

И еще пару вопросов: в итоге 6 осей - 2 оси в РУС, 1 ось педали, 3 оси РУД (газ, x/y обзор).

Осталось еще 3 оси для про микро (от 40 кнопок 5 регистров 74HC165). Имеется в запасах еще 1 про микро, 74HC165-20шт, микро joy 3D-2 шт., микро joy 2D (от PSP)-2 шт.

На что лучше повесить оставшиеся 3 оси для одномоторного самолета (планируется ИЛ-2, ....): шаг винта, зум обзора, триммеры, закрылки... ?

Спасибо заранее за ответы.

Вы учитывайте что у аналоговых осей при таком разнесении могут быть шумы. Оси для руда: наддув, обороты и смесь.

[Krysnic]

Еще может лучше использовать министик от сони псп

[Vit04]

Вы учитывайте что у аналоговых осей при таком разнесении могут быть шумы. Оси для руда: наддув, обороты и смесь.

Извините, на сколько максимально можно разнести датчики хола от про микро? Забыл добавить, что имеется еще 5шт. TLE5010.

[Krysnic]

Извините, на сколько максимально можно разнести датчики хола от про микро? Забыл добавить, что имеется еще 5шт. TLE5010.

ТЛЕ цифровые с ними проблем не будет, главное что бы питания хватало. А вот министик аналоговый и качество связи будет зависеть от

длины провода и его качества.

[Vit04]

Еще может лучше использовать министик от сони псп

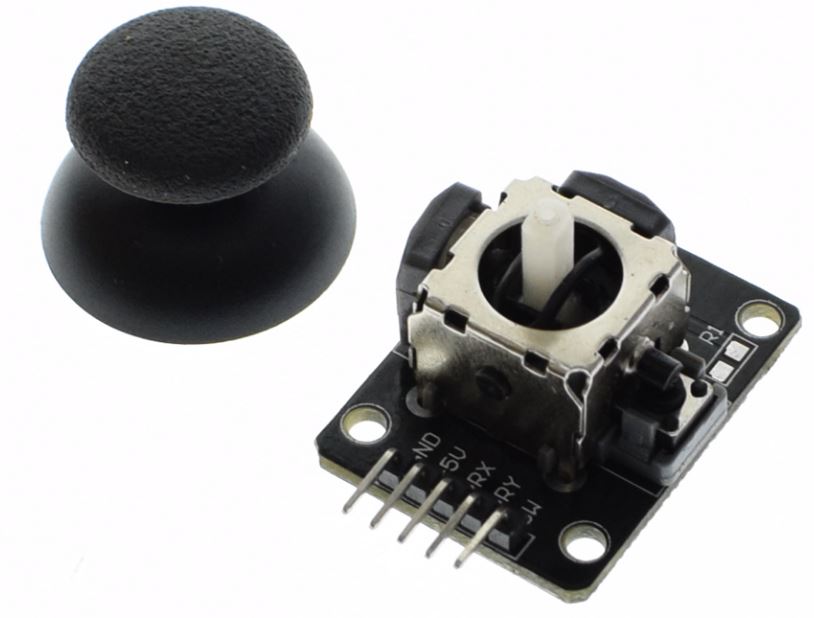

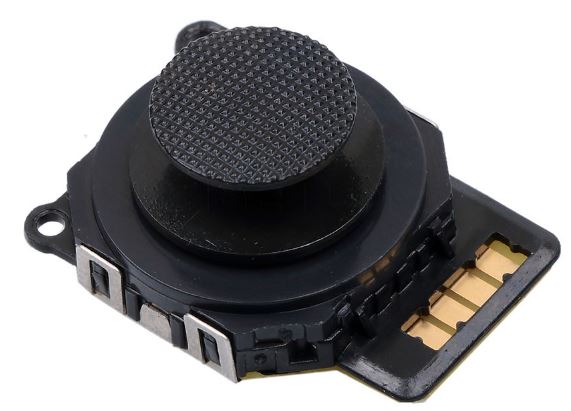

Вот такие имеются в наличии:

[Johnet]

А тот что справа работает как кнопки или как оси?

Изменено 25 сентября 2017 пользователем Johnet

[Vit04]

А тот что справа работает как кнопки или как оси?

Работает как оси. Но как-то не линейно. Например: крайнее правое положение 2 Ком, центр - 4 Ком, крайнее левое положение - 5 Ком. Так же другая ось. И контактов всего по 2 на ось. Похоже применить в MMJOY2 не получится.

Изменено 26 сентября 2017 пользователем Vit04

[capitanblood]

Работает как оси. Но как-то не линейно. Например: крайнее правое положение 2 Ком, центр - 4 Ком, крайнее левое положение - 5 Ком. Так же другая ось. И контактов всего по 2 на ось. Похоже применить в MMJOY2 не получится.

Почему по два контакта на ось? Там два общих контакта для обеих осей - питание и земля и два контакта вывода данных осей. Собственно также как и на левом образце, только там еще контакт кнопки. Да и даже если оси выводятся нелинейно это можно в настройках осей отрегулировать.

[RenderG]

Даже при наличии 2 хаток на РУДе и РУСе отказался давно от использования всех восьми положений, т.к. в запарке не попадал четко. В результате получалось как попало. В родном программаторе отключал промежуточные нажатия кнопок на хатках. И в MMJoy2 никогда не использовал раздел "хатки" в программе тоже.



Ты не правильно меня прочитал. Хатки - это всеголишь назначение. И одна хатка, настроенная в контроллере может быть восемью разными физическими кнопками. Не положениями хатки. А разными отдельными кнопками. Изменено 26 сентября 2017 пользователем RenderG

[Vit04]

Почему по два контакта на ось? Там два общих контакта для обеих осей - питание и земля и два контакта вывода данных осей. Собственно также как и на левом образце, только там еще контакт кнопки. Да и даже если оси выводятся нелинейно это можно в настройках осей отрегулировать.

Точно. Спасибо что поправили. Еще раз перепроверил. Нелинейные, сопротивление 4,7 Ком, центр прыгает от 3,8-4,2 Ком.

[Johnet]

А поточнее их маркировку можете указать?

[Krysnic]

А поточнее их маркировку можете указать?

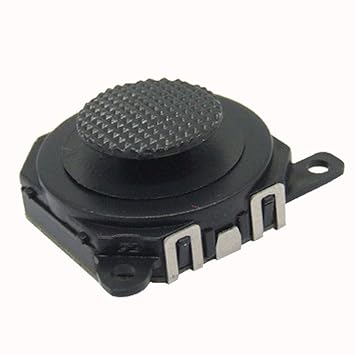

На ебее или али ищите Analog Joystick Stick для PSP и PS3. Для PS3 тот что большой, плюс у пс3 министик на холлах отличие по 4 ножки от датчика.

[Botanik]

Вопрос     KMA200 подключение к MMJOY2

распиновка какая  КМА,  что куда к MMJOY2 подключать?

подскажите







Изменено 7 октября 2017 пользователем =N=Bonaparte

[Krysnic]

Вопрос     KMA200 подключение к MMJOY2

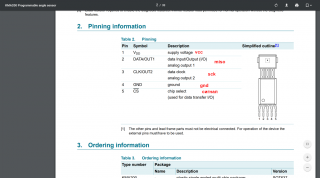

Вроде так





Изменено 7 октября 2017 пользователем Krysnic

[Botanik]

помоги разобраться с кнопками и осями где что на шильде? РУД собираю.











Изменено 7 октября 2017 пользователем =N=Bonaparte

[Krysnic]



помоги разобраться с кнопками и осями где что на шильде? РУД собираю.

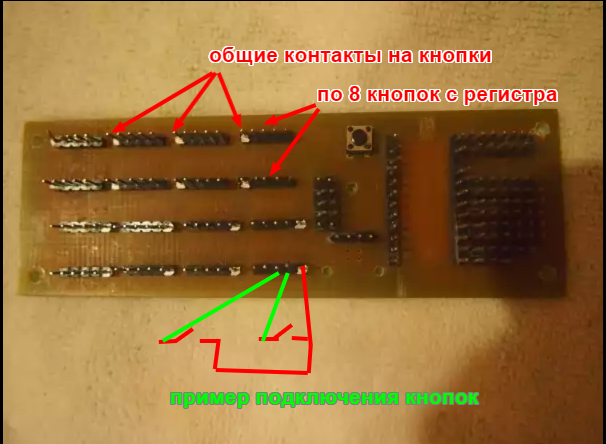

Кнопки





[Krysnic]



помоги разобраться с кнопками и осями где что на шильде? РУД собираю.

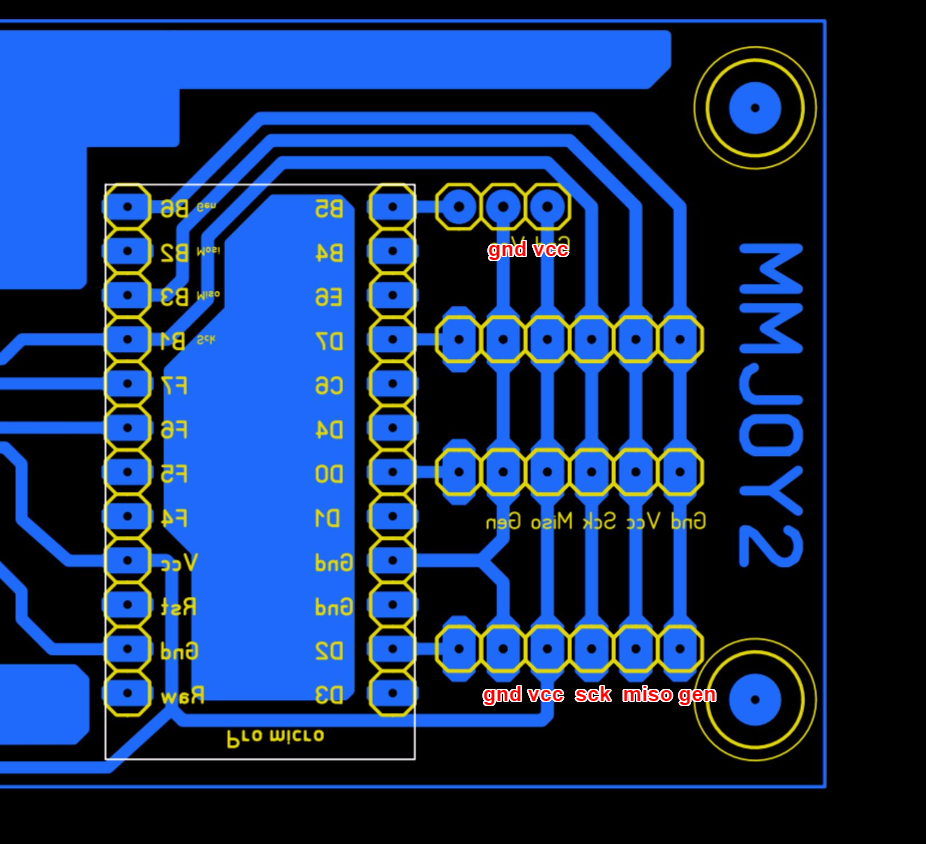

Оси

Только платку главное нужной стороной расположить.

[Botanik]

  кнопки слева, оси справа -  кнопки



немного проыясняется

[Volgolet_34]

Парни! Помогите разобраться, ничего не получается... Собираю руд на одну ( пока ),  ось и восемь кнопок. Контроллер ардуино леонардо, прошил по инструкции, версия прошивки v20160818upd1. Путь к файлам прошивки F:\MMJOY2[v20160818upd1]  Пробовал и другую версию. Суть в чем ... Контроллер определяется системой, ось в конфигураторе назначается, но джой тест ее не видит, так же как и кнопку. На ось поставил датчик холла ss495A. Пока подключил одну кнопку для проверки. Что я делаю не такк ? И как в конфигураторе этой версии назначить кнопку?



<a target="_blank" href="http://radikal.ru/big/kbck7r540t4ot"><imgsrc="http://s019.radikal.ru/i633/1710/b4/30b31b33326et.jpg" /></a>





Заранее спасибо.



Изменено 8 октября 2017 пользователем Volgolet_34

[Krysnic]

Заливайте фото или на форум или еще куда, Здесь не видно ничего, а то и вовсе не открывается.

Судя по всему ось не откалибрована в конфигураторе, так как у вас нули везде.

[Volgolet_34]



[Krysnic]

В окошке авто-калибровка выбрать сохранить без центра. Нажать помощник калибровки и откалибровать там ось, после чего записать настройки в контроллер.

После этого проверить работу оси.

По кнопке надо смотреть как подключена и как назначена в конфигураторе.

[Volgolet_34]

Два синих провода идут на кнопку через диод. На плате кнопка подключена к земле и D4, как ее в конфигураторе назначить?

Изменено 8 октября 2017 пользователем Volgolet_34

[Krysnic]

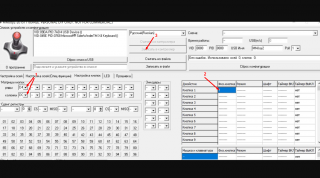

Кнопка не подключается к земле, выбираем пару ножек для матрицы кнопок они обозначаются BM.

Например пусть это будут D4 и D0.

1. Указываем их в матрице кнопок

2. Выбираем физ. кнопку в поле

3. Записываем настройки в контроллер



[Volgolet_34]

Спасибо огромное )) Я уже всю голову сломал). Заработало )

[Volgolet_34]

Еще такой вопрос. Джойстик Кобра 3-й серии, механика переделана на железо с подшипниками (подстульник). Люфты отсутствуют, датчики и контроллер родные. Самолет раскачивает как .... в проруби, настроил оптимально, но прицельная стрельба очень затруднительна. Можно ли переделать на MMJOY2, оставив родные датчики и будет ли толк, или тле-шки обязательно ставить ?

Изменено 19 октября 2017 пользователем Volgolet_34

[Krysnic]

Можно переделать и оставить датчики. Там аналоговые проблем не будет. Это же надо смотреть чего болтает.

[Volgolet_34]

Как я понял это проблема контроллера 3-й кобры ?

[SSV]

Не факт . Давно "летаешь"?

[veterok]

Ткните носом, сам не нашёл, схема подключения кнопок через 74HC165. И смотрел их на алли, там после 74HC165 ещё буквы типа N или D, чем то отличаются или без разницы?

[=V=Heromant]

Ткните носом, сам не нашёл, схема подключения кнопок через 74HC165. И смотрел их на алли, там после 74HC165 ещё буквы типа N или D, чем то отличаются или без разницы?

N - это DIP-корпус. Больше по размеру и требует дырки для пайки ножек (ну или колодку, которая тоже паяется в дырки платы.

D - это SOIC-корпус. для поверхностного монтажа. Меньше размер.

[veterok]

N - это DIP-корпус. Больше по размеру и требует дырки для пайки ножек (ну или колодку, которая тоже паяется в дырки платы.

D - это SOIC-корпус. для поверхностного монтажа. Меньше размер.

Спасибо. А по схема есть, что нибудь?

[=V=Heromant]

Спасибо. А по схема есть, что нибудь?

Я не пользуюсь ММДжоем, потому по схеме пусть кто-нибудь другой ответит, чтобы это было с практической точки зрения, а не в общих чертах, как бы это сделал я.

[Alator]

Ткните носом, сам не нашёл, схема подключения кнопок через 74HC165. И смотрел их на алли, там после 74HC165 ещё буквы типа N или D, чем то отличаются или без разницы?

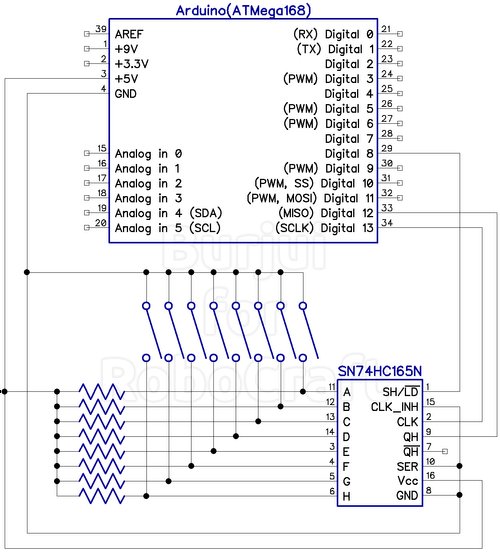

В интернете полно. Например вот такая (контроллер правда другой, но смысл не меняется)



Резисторы подтяжки я ставил на 10кОм, все работает.

Изменено 2 ноября 2017 пользователем =FL=Falcon
