MMJOY2 (бесплатная прошивка и софт для самодельного контроллера джойстика)

[Iguz]

Может мне приснилось...

Можно ли кобровскую ручку подключить КАК ЕСТЬ, без переделок?

Можно, но 3 позиционный переключатель будет работать как 2 позиционный тумблер.

[Swift_CCCP]

Как тогда настраиваются кнопки. Ткните носом.

[=VIRPIL=mega_mozg_13]

Как тогда настраиваются кнопки. Ткните носом.

сдвиговые HEF4021, 2 штуки в линейке. распиновка куда что - есть в картинках подсказках. вообще автору темы "Я скрестил их!" грешно такие вопросы озвучивать...

[Swift_CCCP]

Не, не стыдно. Молчать когда не понимаешь стыдно.

Подключить то я подключил, но пока диоды и резистор не поставил, были двойные нажатия.

А мне привиделось, что где то было написано, что можно ручку подключать без переделок.

Я сначала думал, что не так конфигурирую, но диоды поставил и заработало как надо.

Шеф, ну приоткрой завесу тайны, так сказать "сквозь чугунные перила ножку дивную продень...")

Покажи платы хоть издалека.)

[=FA=CATFISH]

Плиз напомните, если организовать часть кнопок на матрице из диодов и часть на сдвиговых регистрах будет ли это одновременно работать?

[RenderG]

Регистры и мтарица - Да, будет.

Кобровая ручка на тех же 4021, что и кабанья. Должно без переделок работать.

Изменено 27 апреля 2017 пользователем RenderG

[=E95=DenLarik]

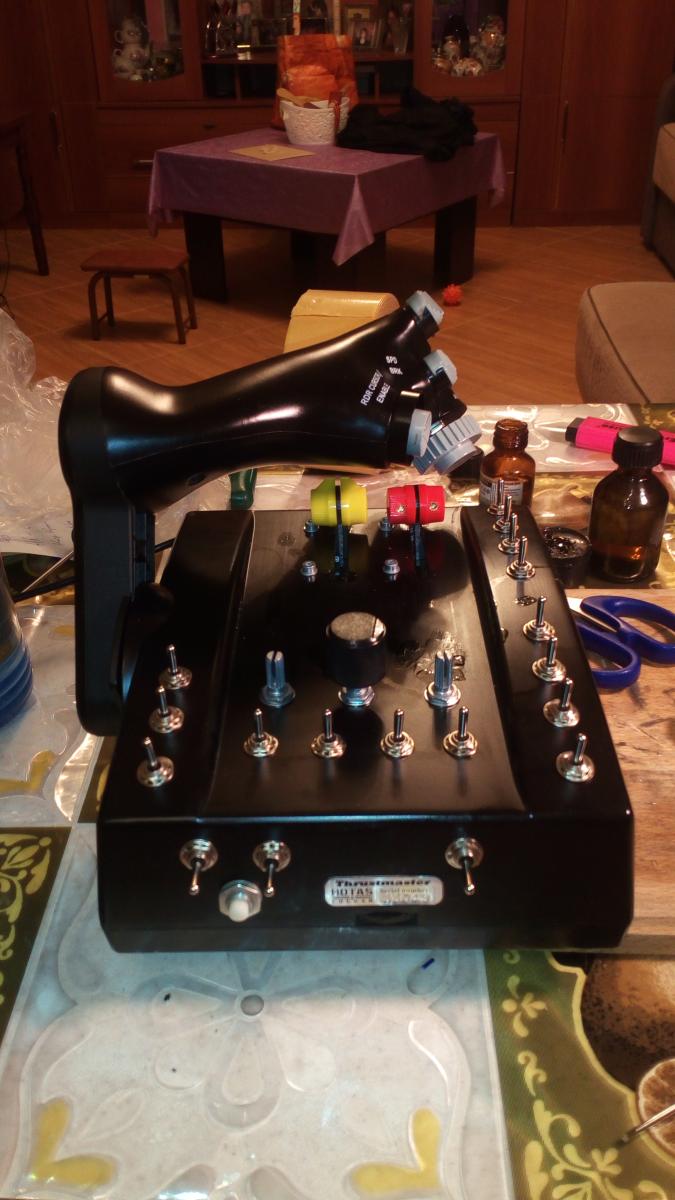

Закончил сборку РУДа, 46 кнопок, 8 осей

[MYCYJIbMAHUH]


Закончил сборку РУДа, 46 кнопок, 8 осей

Получился почти ёжик))даже Злой ёжик.Плюс за труд и усердие.

[Alator]

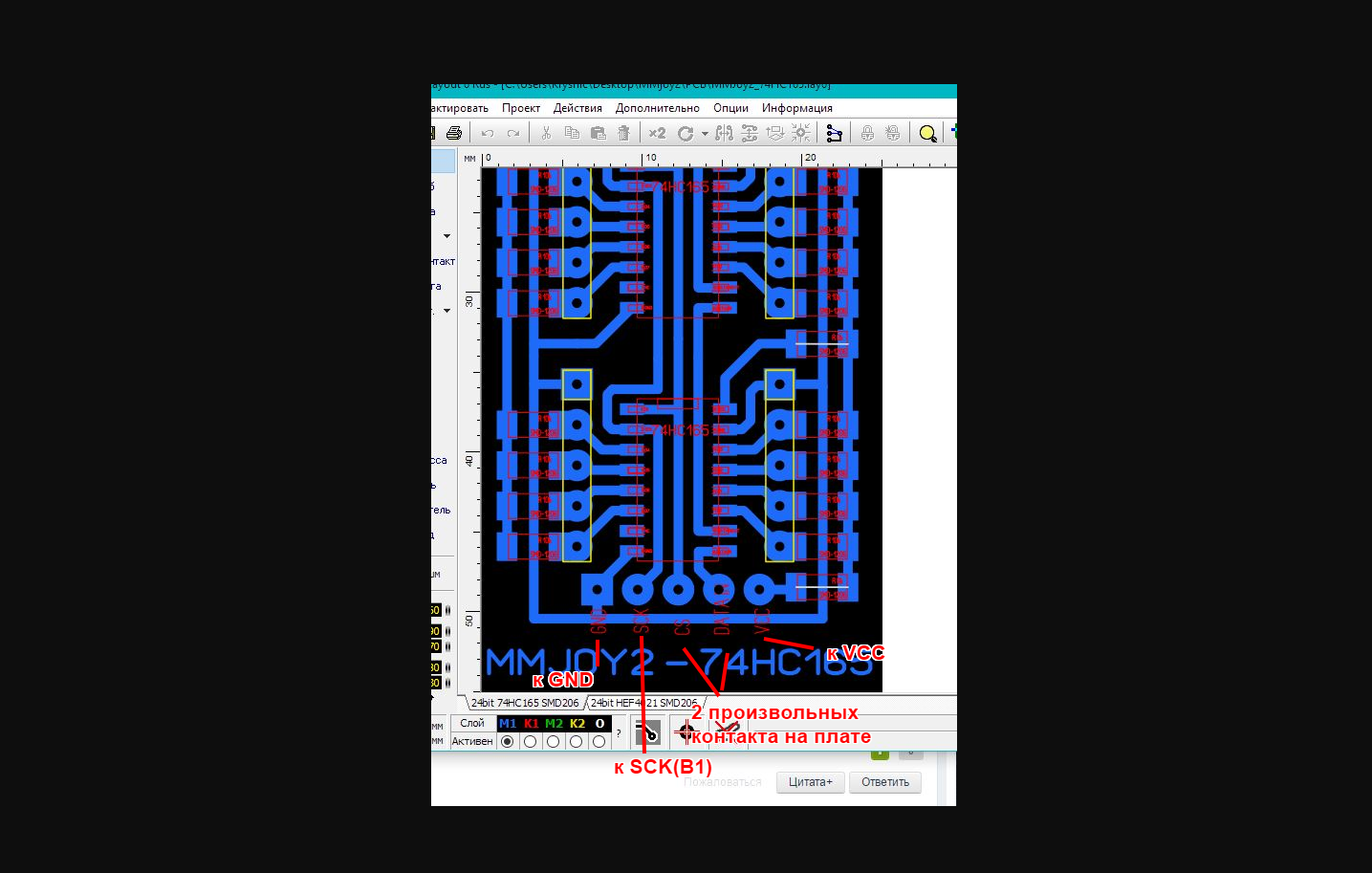

Всем здраствуйте. Нужен совет по настройке кнопок в конфигураторе. Подцепил к Pro Micro 4 сдвиговых регистра 74hc165 . имеем картинку



Собственно вопрос что вбивать в графы SR-CS и SR-DATA?

По даташиту обозначения выводов регистра которые идут на контроллер CLK, SH/LD, Qh.

Чип - понятно, выбираем свой. Дальше я понял в столбце выбираем количество каскадов? или ошибаюсь?

CLK сидит на B1 контроллера (SPI-SCK), SH/LD сидит на  F6, Qh на F7



Если в чем напортачил подскажите. Спасибо.



[Krysnic]

Всем здраствуйте. Нужен совет по настройке кнопок в конфигураторе. Подцепил к Pro Micro 4 сдвиговых регистра 74hc165 . имеем картинку




Собственно вопрос что вбивать в графы SR-CS и SR-DATA?

По даташиту обозначения выводов регистра которые идут на контроллер CLK, SH/LD, Qh.

Чип - понятно, выбираем свой. Дальше я понял в столбце выбираем количество каскадов? или ошибаюсь?

CLK сидит на B1 контроллера (SPI-SCK), SH/LD сидит на  F6, Qh на F7



Если в чем напортачил подскажите. Спасибо.

Первая правильно, выбираем 74hc165. Вторая количество регистров у вас 4. Третья и четвертая выбираем ножки к которым вы подключили плату со сдвиговыми регистрами.

[72AGk_Pumuch25]

Салют народ

Есть у кого в Москве TLE5010/11 - 1 шт., а то у меня с китая все дохлые ????

[72AGk_Pumuch25]

Метод проверки ТЛЕ (Может на главную прикрепить чтоб проще искать было ?)

Ножка 1 clock (gen) прозвон с VCC
Ножка 2 SPI (sck) прозвон с VCC
Ножка 3 SPI (sc) прозвон с GND 7
Ножка 4 SPI-DATA (MISO) прозвон с GND 7
У больных нет прозвона ножки 1 clock (gen) с VCC, остальные ноги исправны.
(Взято с форума тундры)



[Void_VR]

Чот странно, у кого заказывал? Я пяток получил из Китая, впаял, подключил, покрутил магнитом - все работают ... Соболезную за такой процент брака.

[72AGk_Pumuch25]

Да продавца уже нет на алишке

[capitanblood]

Вы их подключали или только прозванивали по указанной выше схеме? 5010 по ней все будут нерабочие, хотя, лично у меня, все запускались после монтажа.

[ponchello2]

Хочу поинтересоваться насчет подключения светодиодов к mmjoy: не могу добиться, чтобы они работали.

В первом посте написано, что нужны WS2811/2812, а я купил WS2812B. Потом прочитал, что у них оказывается есть какое-то различие в длительности управляющих сигналов. Вопрос: можно ли подключить те, что у меня есть или нужно искать обязательно без буквы "В"? И есть ли где-то описанный процесс настройки светодиодов? Тему я просмотрел и внятного описания про настройку не нашел. Кстати, могу поучаствовать в написании инструкций, если есть такая необходимость (как раз со светодиодов и начну, наверное).

И второй вопрос по поводу светодиодов же: в "MMJoyPanel" вижу только две игры, а можно ли туда добавить еще и если да, то как это сделать? Описан ли где-то этот процесс?

[72AGk_Pumuch25]

Только один из партии проверял на плате.

Попробую остальные проверить, может не все так плохо ).

[Krysnic]



Хочу поинтересоваться насчет подключения светодиодов к mmjoy: не могу добиться, чтобы они работали.

В первом посте написано, что нужны WS2811/2812, а я купил WS2812B. Потом прочитал, что у них оказывается есть какое-то различие в длительности управляющих сигналов. Вопрос: можно ли подключить те, что у меня есть или нужно искать обязательно без буквы "В"? И есть ли где-то описанный процесс настройки светодиодов? Тему я просмотрел и внятного описания про настройку не нашел. Кстати, могу поучаствовать в написании инструкций, если есть такая необходимость (как раз со светодиодов и начну, наверное).

И второй вопрос по поводу светодиодов же: в "MMJoyPanel" вижу только две игры, а можно ли туда добавить еще и если да, то как это сделать? Описан ли где-то этот процесс?



Диоды должны работать, сделайте все как на видео.

Изменено 5 мая 2017 пользователем Krysnic

[ponchello2]





Диоды должны работать, сделайте все как на видео

Спасибо огромное за видеоролик. Заставил диоды работать.

А другие игры в эту панель можно добавлять или для этого программировать надо?

[Krysnic]



для этого программировать надо?

Разумеется надо, так что пока что есть.

[Aem]

кто то может подсказать? Чуть меньше месяца назад перестал работать Mjoy на винде 10. Пишет ошибка драйвера. Раньше такое тоже было, но лечилось выниманием и повторным подключением разьема. Теперь не работает совсем.

[=FA=CATFISH]

кто то может подсказать? Чуть меньше месяца назад перестал работать Mjoy на винде 10. Пишет ошибка драйвера. Раньше такое тоже было, но лечилось выниманием и повторным подключением разьема. Теперь не работает совсем.

На другом компе (или винде) работает?

[=VIRPIL=mega_mozg_13]

кто то может подсказать? Чуть меньше месяца назад перестал работать Mjoy на винде 10. Пишет ошибка драйвера. Раньше такое тоже было, но лечилось выниманием и повторным подключением разьема. Теперь не работает совсем.

подготовьте тимвьювер и найдите меня в скайпе, поковыряюсь удаленно.

[MYCYJIbMAHUH]



Виталя,ткни меня пожалуйста где скачать конфигуратор  20161125?

[Alator]

А разве 20161101 не последняя? или я чего то пропустил?

[XyDOGniK]

А разве 20161101 не последняя? или я чего то пропустил?

Да, присоеденяюсь. Какая версия все таки - крайняя? У меня тоже 20161101

[MYCYJIbMAHUH]

Виталя мне прислал комплект для джойстика (Ардуина и три цифровых датчика).Ардуина прошита конфигуратором 20161125.Посмотрел в архиве,последний конфигуратор 2161101.Где искать 20161125 ?

[Vumpel18]

Для скачивания доступна крайняя 20161101.

20161125 только у Виталия.

Это его пререгатива.

[Alator]

Подскажите, Виталий, будет ли корректно работать такой индикатор, или обязательно восьмиразрядный? Хочу вывести только показания курса, полутиться ли реализовать на такой платке?

[Aem]

На другом компе (или винде) работает?

на другом компе, где стоит семерка все работает без проблем. На другой десятке не было возможности проверить. У меня на десятке все так же ошибка драйвера висит

[=VIRPIL=mega_mozg_13]

Подскажите, Виталий, будет ли корректно работать такой индикатор, или обязательно восьмиразрядный? Хочу вывести только показания курса, полутиться ли реализовать на такой платке?


должен работать, почему нет?

Виталя мне прислал комплект для джойстика (Ардуина и три цифровых датчика).Ардуина прошита конфигуратором 20161125.Посмотрел в архиве,последний конфигуратор 2161101.Где искать 20161125 ?

причешу мелочевку и сделаю релиз к концу этой недели. потерпите.

[=FA=CATFISH]

на другом компе, где стоит семерка все работает без проблем. На другой десятке не было возможности проверить. У меня на десятке все так же ошибка драйвера висит

Где-то с месяц назад уже были сообщения об аналогичных проблемах с 10-кой после очередного ее обновления.

Но вроде как все утихло. Мож поздние обновления исправили положения?

Я бы попробовал еще вариант с перепрошивкой.

Через неделю будет свежая версия

[MYCYJIbMAHUH]

Делаю педали для полётов (вариант Автомобильные).Резисторы СП-4 подцепил.Два резистора соединил на одну ось.Работают но шумят.

Кто подскажет как в таком варианте педалей, соединить  два цифровых TLE-5011 на одну ось?

[MYCYJIbMAHUH]

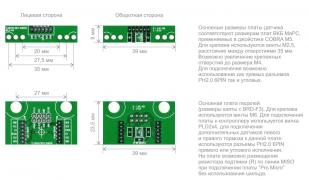

Где я мог ошибиться?

Запаял первый датчик,Ошибка связи.Запаял второй датчик,тоже самое.Спиртом помыл.

TLE-5010 расположил точкой как на платке нарисовано.

[=FA=CATFISH]

Где я мог ошибиться?

2017-05-11 20-02-19-010.jpg

Запаял первый датчик,Ошибка связи.Запаял второй датчик,тоже самое.Спиртом помыл.

TLE-5010 расположил точкой как на платке нарисовано.

не претендую на ответ.

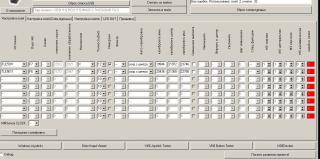

Вот работающая конфигурация



[MYCYJIbMAHUH]

Значит порылся.

Я запаял верхние два датчика(на картинке) и подсоединил к Про микро напрямую без шилда.Может поэтому не работают ,что  они только с шильдом от Свифта работают ?

Завтра запаяю платы для педалей.Думаю что они заработают с Про микро.



Мой вариант шилда такой







Изменено 11 мая 2017 пользователем MYCYJIbMAHUH

[Swift_CCCP]

Да. Нужен резистор подтяжки.

На педальной платке он есть.

А для датчиков джойстика предусматривалось что он запаят на плате шилда.

[MYCYJIbMAHUH]

Да. Нужен резистор подтяжки.

На педальной платке он есть.

А для датчиков джойстика предусматривалось что он запаят на плате шилда.

Спасибо за ответ.А то я уже думал что купил на Али дохлые TLE-5010.

[Swift_CCCP]

Я сам на это попался)

[MYCYJIbMAHUH]

Я сам на это попался)

Очень нужны платы всех датчиков с подтяжкой,а не только педальные.

Просто я занимаюсь переделкой 3D PRO ,а для этого  джойстика  Ваш шильд немного не подходит.Одним словом для 3D PRO Ваш шильд слишком хорош,что бы его туда впихнуть.Цена переделанного джойстика сильно увеличится,а это плохо для бизнеса ))

Изменено 11 мая 2017 пользователем MYCYJIbMAHUH
