MMJOY2 (бесплатная прошивка и софт для самодельного контроллера джойстика)

[=SOVA=Teiger]

А, спасибо. Тогда вот, скрин моей прошивки. Так подскажет кто нибудь, в чем проблмеа модет крыться?

Может тип датчика надо другой ставить? (У меня Холлы стоят)

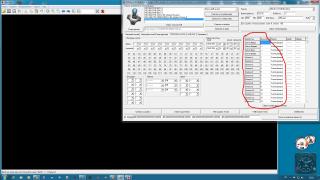

По поводу кнопок. Х.з. уже и не помню "эскадрон моих мыслей шальных"... В общем обрати внимание на установку вручную кнопок в этом окошке.

Там другие значения по умолчанию в программе были. Я их вручную все 96 штук забивал. Поллитры всосал... устал совсем по клаве стучать! Только после этого кнопки заработали.

Срабатывали тоже как попало... и по 2 сразу... и по несколько... Потрезвянке потом свои "очень прямые руки при пайке выправлял". К автору программы у меня ни разу не было претензий. Только мои кривые руки и полуслепые глаза.

Изменено 14 марта 2017 пользователем =SOVA=Teiger

[XyDOGniK]

По поводу кнопок. Х.з. уже и не помню "эскадрон моих мыслей шальных"... В общем обрати внимание на установку вручную кнопок в этом окошке.

Ну с кнопками ага - попробую . А как с Осями то? Почму пишет, что нет задействованных Осей когда они есть и работают? Какой тип датчика выстОвлять для датчиков Холла?

[=SOVA=Teiger]



По поводу кнопок. Х.з. уже и не помню "эскадрон моих мыслей шальных"... В общем обрати внимание на установку вручную кнопок в этом окошке.

Ну с кнопками ага - попробую . А как с Осями то? Почму пишет, что нет задействованных Осей когда они есть и работают? Какой тип датчика выстОвлять для датчиков Холла?

Тип датчика для Холлов выставлять "внутренний". Я по Кобрам не спец. Я себе х52Про переделывал на ММДжой. Причем, чтобы не ломать голову выкинул все китайское оттуда. Оставил только платы на которых установлены кнопки. Все дорожки от кнопок отрезал. Поэтому у меня получился чистый ММджой без всяких согласований со старой электроникой.

[=E95=DenLarik]

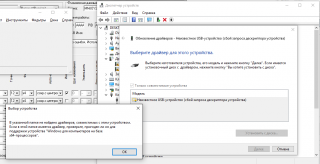

Народ помогите, не могу прошить ардуинку.





видит его как то так

идем к дровам

в итоге

установку драйверов без цифровой подписи включал





[=M=PiloT]

Полистай назад (времени нет(( )...у меня такая ж тема была (дрова не ставились, и вроде вышло что они были в винде, наверное,тк я их так и не поставил).....короче, переходи к прошивке, но в списке устройств Ардуино будет без имени, в портах сом, определи какое оно устройство методом вытка \ вытыка платы в юсб и то которое пропадает \ появляется будет твое...далее по инструкции к ммджой цепляйся за этот номер сом и шей.

[Krysnic]

Народ помогите, не могу прошить ардуинку.



Скачай последние дрова с оф сайта https://www.arduino.cc/en/Main/Donate из архива извлеки папку drivers.

В ручную установи дрова из папки, правая кнопка мыши и в контекстном меню нажми установить.





Или могу зайти в ТС помогу, если что пиши.

Изменено 19 марта 2017 пользователем Krysnic

[Swift_CCCP]

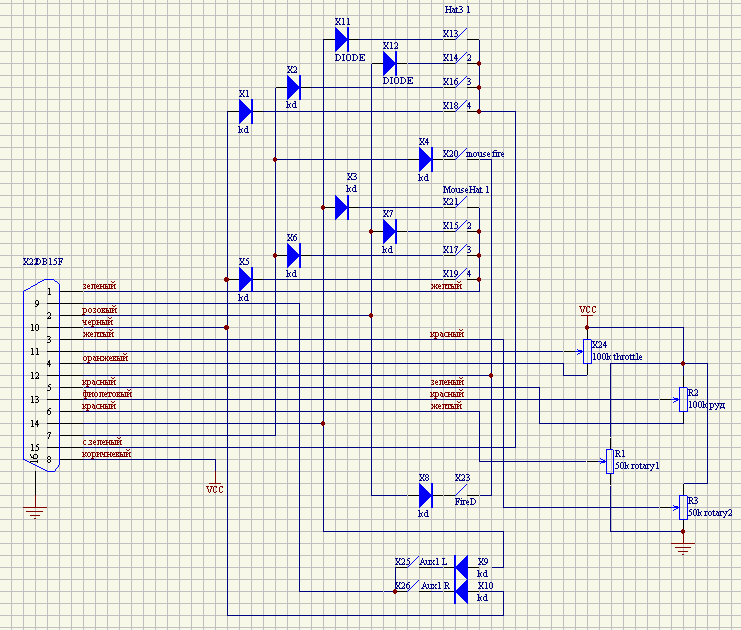

Дополнение к переделке РУДа Saitek X45 на MMJoy2.

Прилагаю схемы.

Изменено 20 марта 2017 пользователем Swift_CCCP

[Swift_CCCP]

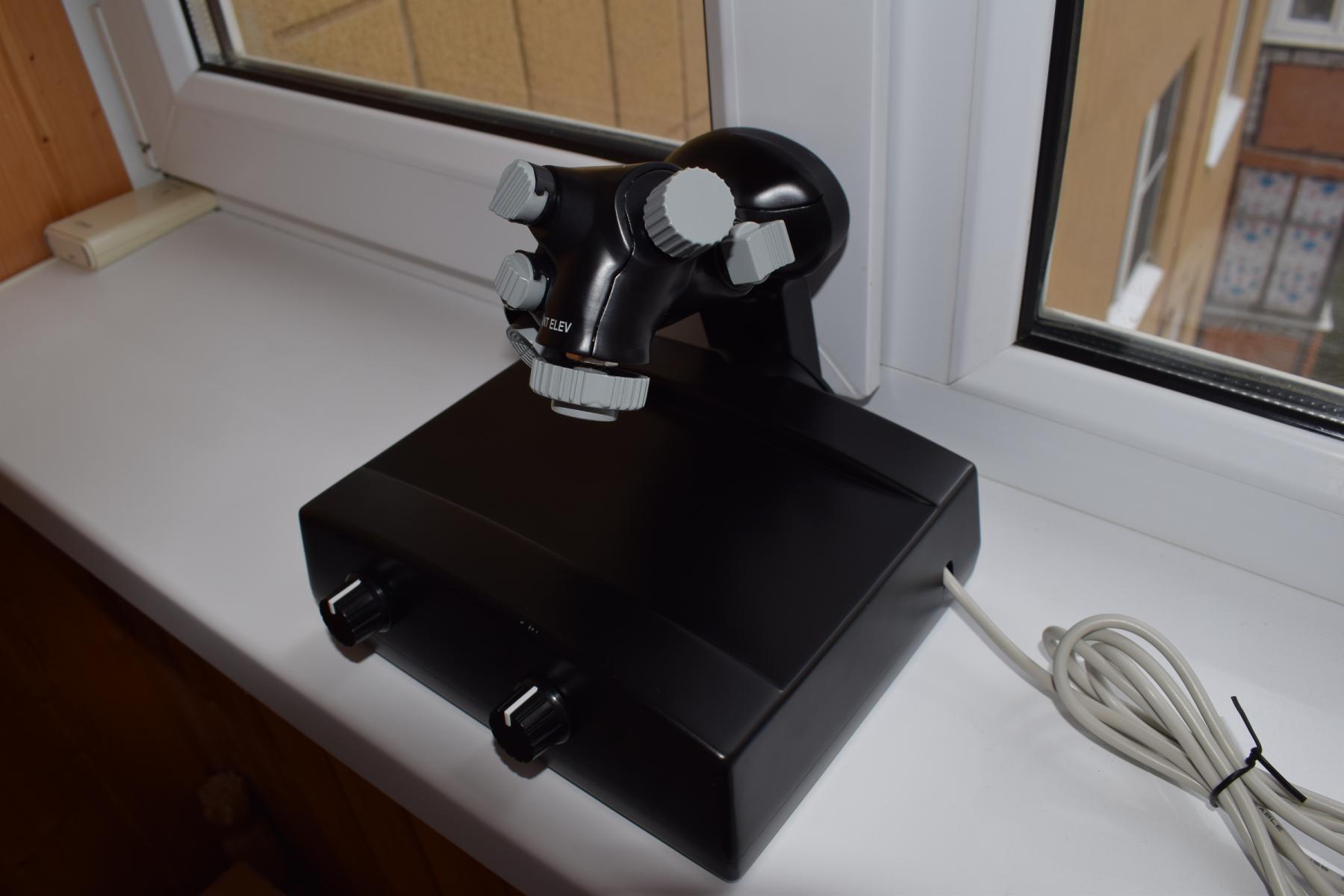

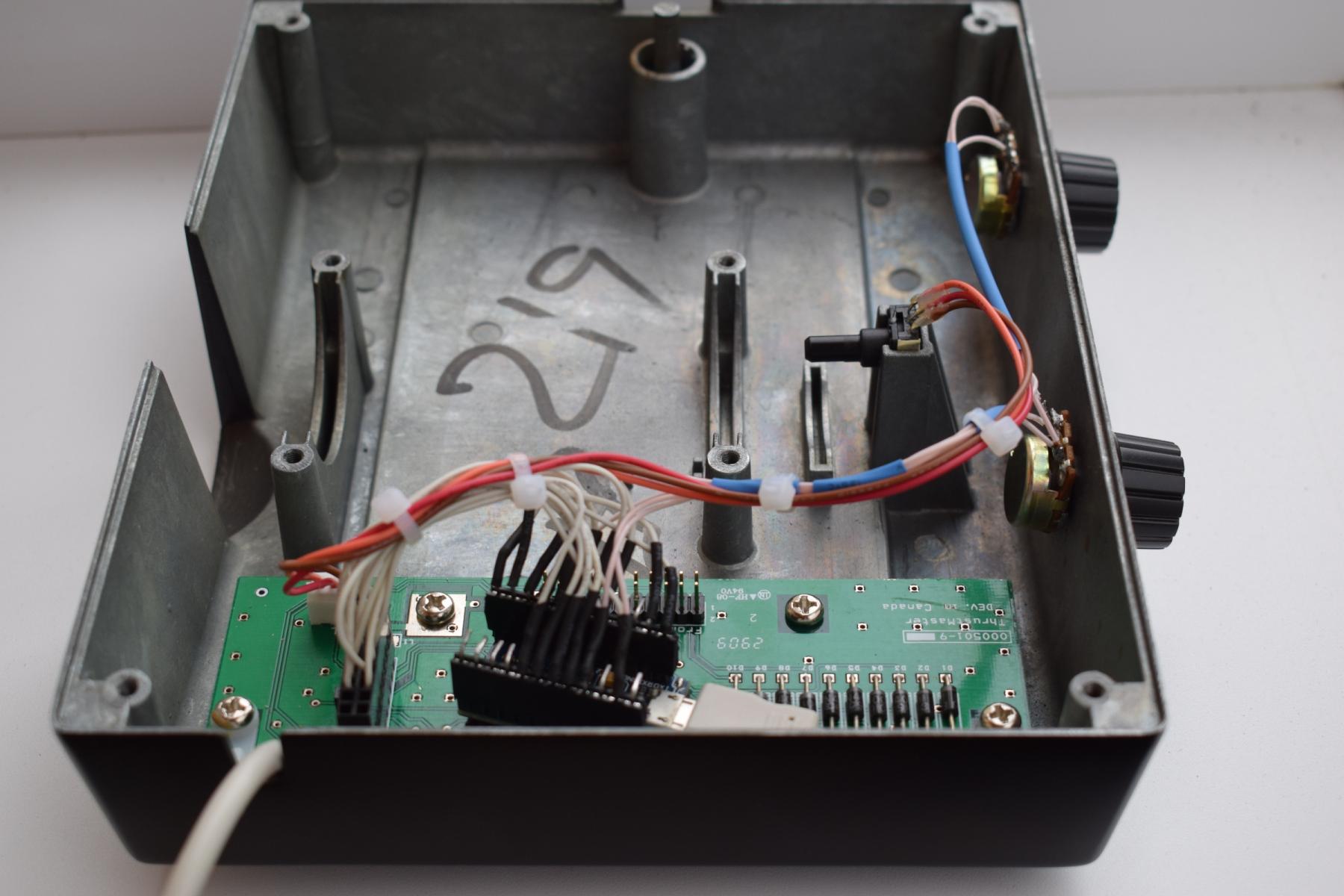

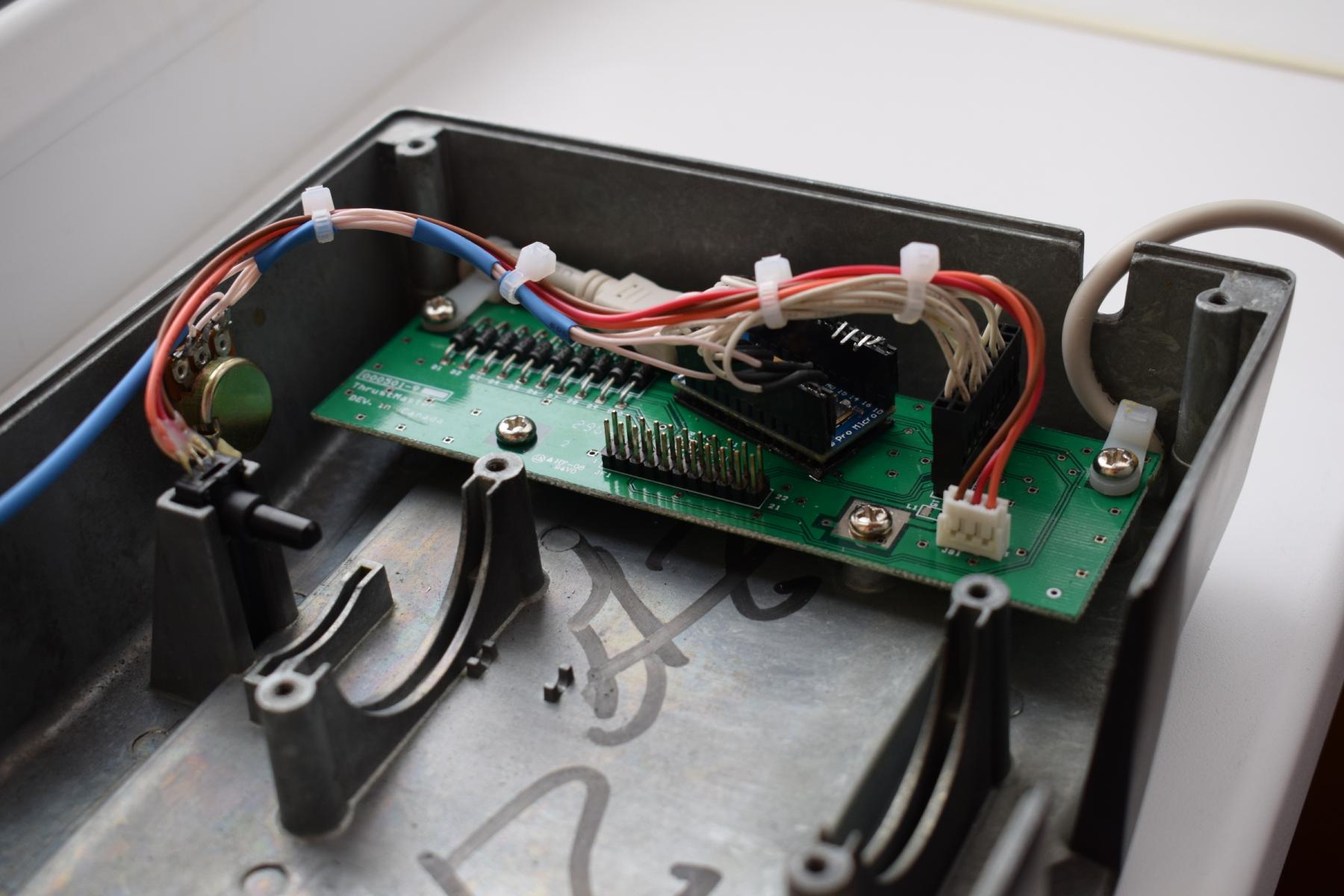

Пример переделки РУДа Cougara с установкой Ардуино внутрь корпуса.

Номера контактов в разъеме 15 pin и на разъеме внутри РУДа на плате совпадают.

[xxx_ALF_xxx]

ТЛЕ удобный сенсор для самодельщиков. Да и опыт никто не отменяет. Но получить от него характеристику попрямее никто не откажется.

Я как-то в соседней теме упомянул про ромбовидные картинки Сайтека в джойтестере, с которыми люди успешно летают. На что один из гуру сказал, что дорабатываем джой не для того, чтобы утешаться мыслью что многие летают с кривыми датчиками

В принципе согласен. Прямой сенсор - залог прямого джоя !

PS. =M=PiloT,  вторая картинка имеет до 7 с небольшим градусов нелинейности от пика до пика. Но чтобы пощупать ТЛЕ, я бы не заморачивался.

Привет. Касательно ромбиков Сайтека. Дело совсем не в датчиках.

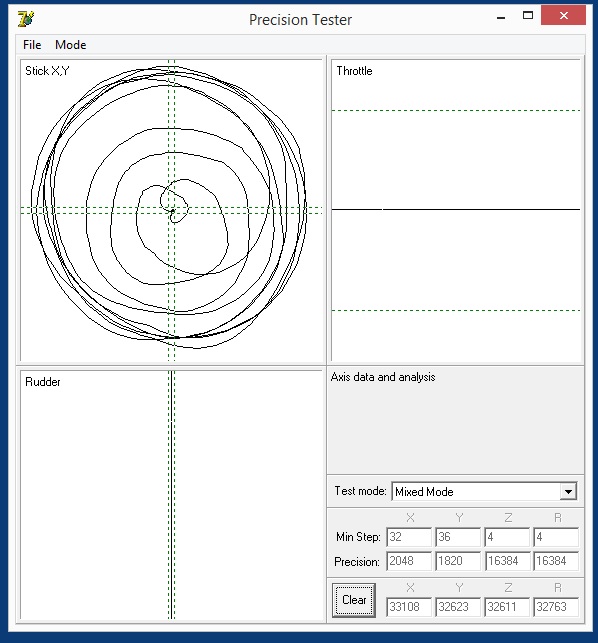

Вот мой джойстик с выключенной нелинейностью:

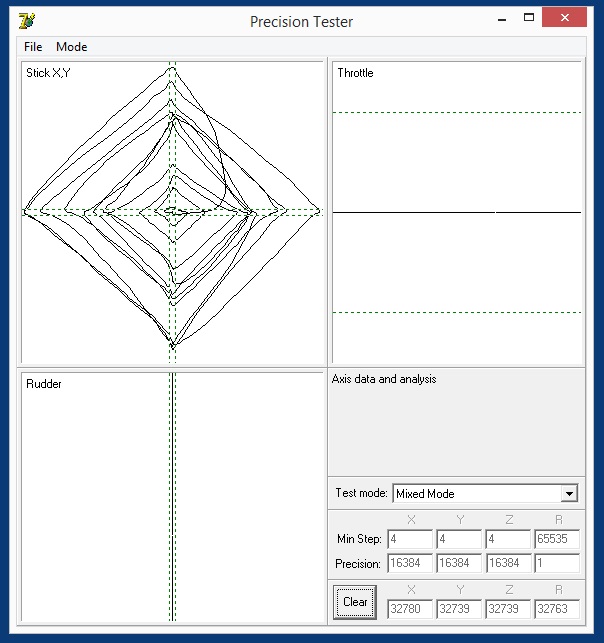

Теперь добавляю на оси нелинейность:

И вот сам результат, при вращении РУСа:

Те самые ромбики. Выходит, что дело не в датчиках, а во встроенных в Сайтек нелинейностях осей. Так что, по моему, на таких джоях летать даже легче.

Сужу по себе. Не могу летать при 100% на настольнике.





[Komaroff]

Сравнение очень удачное !

Данный вид нелинейности в Сайтеке наверняка это результат взаимодействия связки датчик-магнит, их взаимного расположения. Не прошивки.

Фактор, что кто-то предпочитает нечувствительный центр, а кто-то "все по 100%" в данном случае можно оставить за скобками.

Потому что в данном случае нелинейность предсказуемая. Получается, что в Сайтеке нелинейность, при желании, можно несколько выпрямить кривыми отклика (настройками симулятора или спецсофтом типа Joystickcurves), правда за счет потери некоторой части реальных отсчетов.

А вопрос поднимался скорее в контексте непредсказуемости нелинейности для каждого конкретного экземпляра рассматриваемого типа сенсора. Поэтому слОган "Прямой сенсор - залог прямого джойстика" пока остается актуальным

PS. Добавлю, что оптимальнее "выпрямлять" сенсор ближе к источнику (причине) возникновения нелинейности.

PSS. Лично я летаю только "все по 100%" на настольнике.

Изменено 21 марта 2017 пользователем Komaroff

[Swift_CCCP]

По переходнику на Х45й какой то глюк. Перепаял схему с чернового варианта на рабочий - пошли дубли кнопок. Если кто повторял схему - отпишитесь.

[Argon51RU]

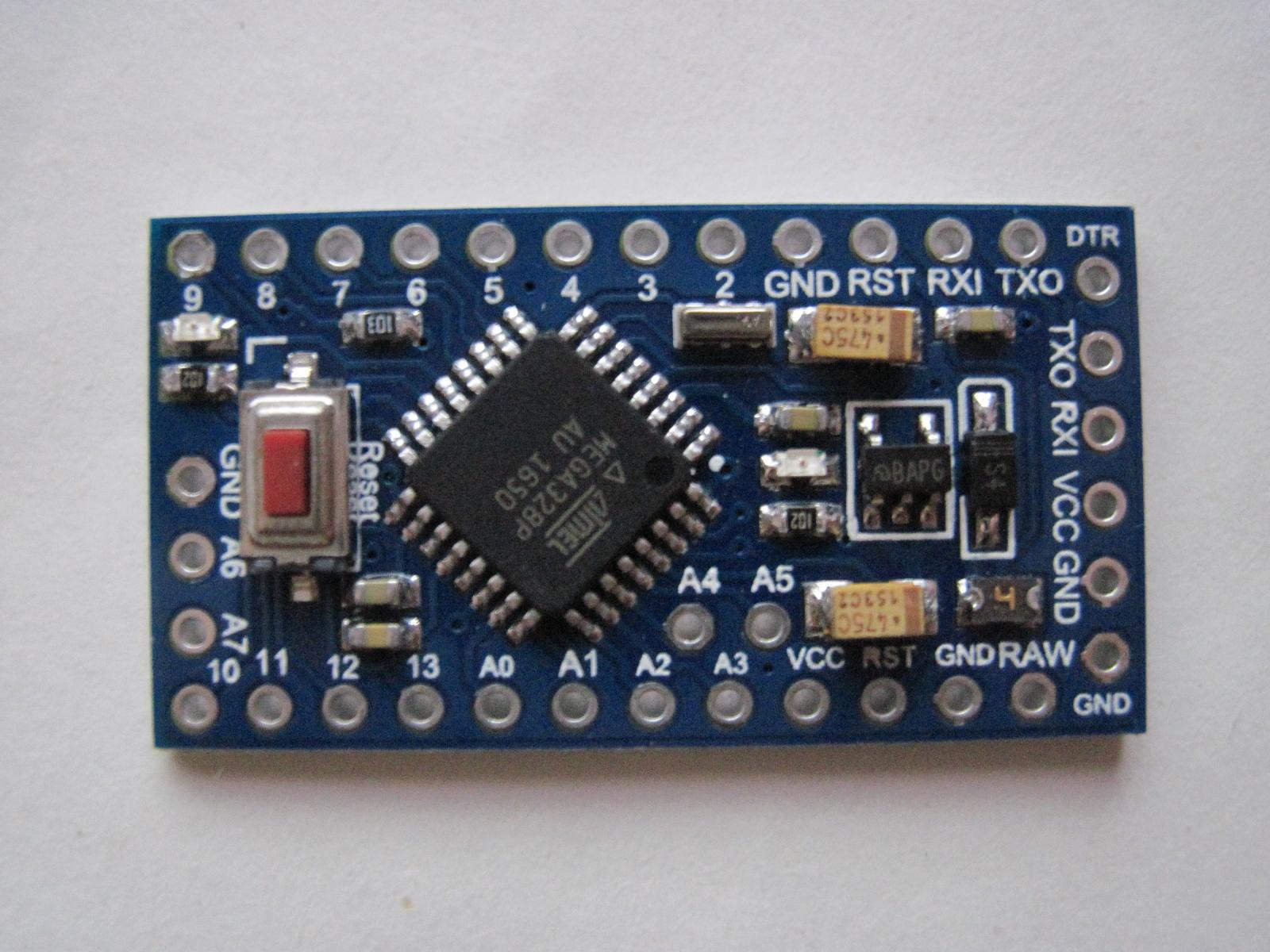

Подскажите, заказал Pro Micro, пришла вот такая платка. Будет с не работать, куда подключать USB?

[Krysnic]

Подскажите, заказал Pro Micro, пришла вот такая платка. Будет с не работать, куда подключать USB?

Нет это про мини, а надо микро как на фото

[Argon51RU]

Ясно, спасибо.

[Iguz]

На первой странице есть список поддерживающих данный проект плат, ознакомляемься:

https://sites.google.com/site/mmjoyproject/kontrollery-sovmestimye-bazovye-platy

[=FA=CATFISH]

Во чего нашел



https://forums.eagle.ru/showpost.php?p=2937445&postcount=309



Надо попробовать в свободное время

[MYFRIEND]

А, спасибо. Тогда вот, скрин моей прошивки. Так подскажет кто нибудь, в чем проблмеа модет крыться?

Может тип датчика надо другой ставить? (У меня Холлы стоят)

нужен совет по датчикам Холла, какие лучше, какие вы ставили датчики, как их правильно поставить

[Vumpel18]

Любые линейные аналоговые. типичные представители Honeywell SS495A, Allegro 1302.

[FlyingTiger_]

А вот такие кнопки никто не знает куда подключать? На ПРО МИКРО.

[=FA=CATFISH]

А вот такие кнопки никто не знает куда подключать? На ПРО МИКРО.

http://radiolaba.ru/microcotrollers/modul-sensornoy-klaviaturyi-ttp229.html



Подключить то несложно.

Нужено скетч иметь или написать для процессора Аtmega 32u4

[=M=PiloT]

Скетч есть в сети, хотя я не знаю что это)) Наверное микропрограмма. Я прорабатывал эту тему поверхностно ( как ярый не программист и электронщик):

Реагирует на расстоянии исчисл. мм  (зависит от схемы) через не металич покрытия. Время срабатывания около 0.6сек. Скетч есть в сети. Для кнопок второй и выше степени оперативности использования годится. Для макс оперативных не очень

[=FA=CATFISH]

Скетч есть в сети, хотя я не знаю что это)) Наверное микропрограмма. Я прорабатывал эту тему поверхностно ( как ярый не программист и электронщик):

Реагирует на расстоянии исчисл. мм  (зависит от схемы) через не металич покрытия. Время срабатывания около 0.6сек. Скетч есть в сети. Для кнопок второй и выше степени оперативности использования годится. Для макс оперативных не очень

Программка несомненно есть в сети. Вот только ее нужно интегрировать в прошивку для MMJOY2

[RenderG]

Да необязательно. Можно эту штуку считывать отдельной ардуиной. А с нее уже контакты на ммджой замыкать. Я так текстовые ЖК экраны подключал к нджой32. Через протокол ws2812.

[XyDOGniK]

http://i.imgur.com/oF1VzwT.png Помгите кто нибудь разобраться с Зумом осей плиз. По идее, Зум должен "урезать" расходы осей я так понимаю по нажатию забинденной кнопки. Так вот я ставил туда разные кнопки, менял делители и т.п. НО - Ничего не меняется. Я понять не могу как заставить его работать. Хелп плиз.



Я бы поискал на форумах, но поиск по слову "ЗУМ" заблокирован почему-то

[Krysnic]

http://i.imgur.com/oF1VzwT.png Помгите кто нибудь разобраться с Зумом осей плиз. По идее, Зум должен "урезать" расходы осей я так понимаю по нажатию забинденной кнопки. Так вот я ставил туда разные кнопки, менял делители и т.п. НО - Ничего не меняется. Я понять не могу как заставить его работать. Хелп плиз.



Я бы поискал на форумах, но поиск по слову "ЗУМ" заблокирован почему-то

https://forum.warthunder.ru/index.php?/topic/64234-mmjoy2-besplatnaya-proshivka-i-soft-dlya-samodelnogo-kontrollera-dzhoistika/&do=findComment&comment=4831909 и  https://forum.warthunder.ru/index.php?/topic/64234-mmjoy2-besplatnaya-proshivka-i-soft-dlya-samodelnogo-kontrollera-dzhoistika/&do=findComment&comment=4832030

[Botanik]

 MMJOY2.ATMEGA32U4 [v20150928]-  ПОЧЕМУ КАЛИБРОВКА СЛЕТАЕТ У ПЕДАЛЕЙ ПОСТОЯННО, У ОДНОЙ ИЗ ОСИ ТОРМОЗОВ - TLE5010/5011?

ЧТО МОЖЕТ БЫТЬ?

Изменено 18 апреля 2017 пользователем =N=Bonaparte

[=FA=CATFISH]

 MMJOY2.ATMEGA32U4 [v20150928]-  ПОЧЕМУ КАЛИБРОВКА СЛЕТАЕТ У ПЕДАЛЕЙ ПОСТОЯННО, У ОДНОЙ ИЗ ОСИ ТОРМОЗОВ - TLE5010/5011?

ЧТО МОЖЕТ БЫТЬ?

может обновление версии прошивки поможет?

или помотать педалями перед полетом для автокалибровки?

Изменено 18 апреля 2017 пользователем =FA=CATFISH

[Krysnic]

MMJOY2.ATMEGA32U4 [v20150928]- ПОЧЕМУ КАЛИБРОВКА СЛЕТАЕТ У ПЕДАЛЕЙ ПОСТОЯННО, У ОДНОЙ ИЗ ОСИ ТОРМОЗОВ - TLE5010/5011?

ЧТО МОЖЕТ БЫТЬ?

Желательно бы обновит прошивку,на одну из последних. В конфигураторе в колонке автокалибровка что стоит, сохранить калибровку? Изменено 19 апреля 2017 пользователем Krysnic

[Botanik]

КАЛИБРОВКА СЛЕТАЕТ В WIN 7 И САМИ ДАННЫЕ ВРОДЕ МЕНЯЮТСЯ В MMJOY2 ПО ОСЯМ.

Изменено 19 апреля 2017 пользователем =N=Bonaparte

[=SOVA=Teiger]

может обновление версии прошивки поможет?

или помотать педалями перед полетом для автокалибровки?

Проверь магнит на жесткость крепления. Я у себя находил, что магнит из-за слабого фиксирования задевал корпус и сдвигался. Может магнит задевает корпус датчика если не приклеен, то будет сдвигаться, следовательно и калибровка будет меняться. У тебя же на педалях наверняка оси смещаются чуток. При покачивании оси могут магнитом задевать датчик и смещаться. Поэтому я на педалях и ставлю датчик Холла (в этом случае расстояние от магнита до датчика уже 5 мм).

Изменено 19 апреля 2017 пользователем =SOVA=Teiger

[Botanik]

TLE5010/5011 в красном квадратике  почему пишет ошибка связи (6-12 -50 -90и.т.д)



[Venor]

TLE5010/5011 в красном квадратике  почему пишет ошибка связи (6-12 -50 -90и.т.д)



Контроллер теряет связь с датчиком. Попробовать другой датчик на этой ножке контроллера. Если ситуация не измениться => попробовать другие ножки. Если другой датчик работает нормально => проверить целостность проводов, качество пайки, промыть плату, если не поможет - заменить датчик.

[Johnet]

Уважаемый Megamozg, а когда стоит ожидать появления датчиков MMSens?

Изменено 21 апреля 2017 пользователем Johnet

[Swift_CCCP]

Я догадываюсь да же где их стоит ждать...)

Изменено 21 апреля 2017 пользователем Swift_CCCP

[VARYAG]

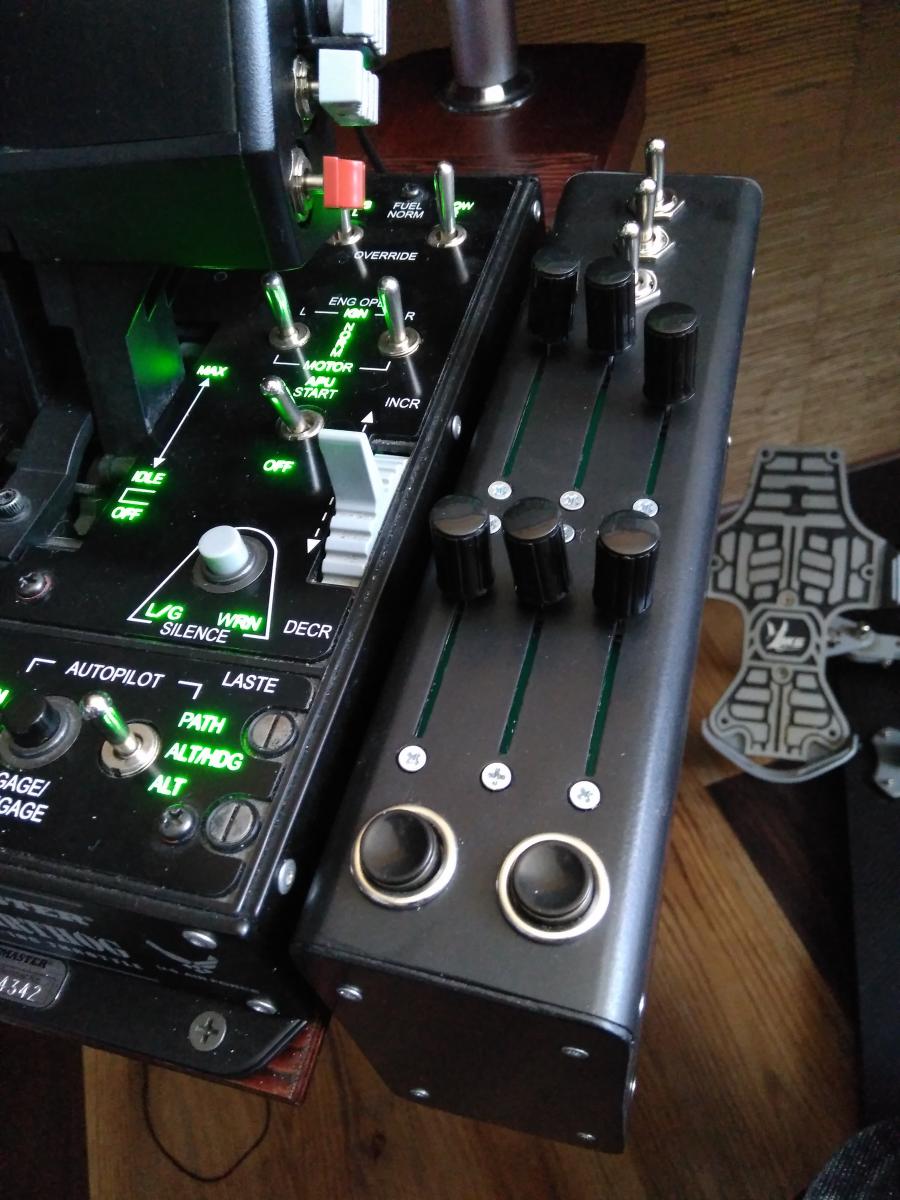

Спасибо автору за тему и поддержку. С помощью ползунковых резисторов, двух кнопок, трех тумблеров, Adruino Pro Micro и трубы для вентиляции 110*60 сделал дополнительный джойстик с 6-ю осями и 8 кнопкам.

[=VIRPIL=mega_mozg_13]

Уважаемый Megamozg, а когда стоит ожидать появления датчиков MMSens?

скоро, только название другое и не тут.

TLE5010/5011 в красном квадратике почему пишет ошибка связи (6-12 -50 -90и.т.д)



покажи электронику, важно сколько и каких номиналов резисторы на подтяжке мисо линии.

[Botanik]

скоро, только название другое и не тут.

покажи электронику, важно сколько и каких номиналов резисторы на подтяжке мисо линии.

разбирать надо педали



Может шнур к контролеру разболтался, он стал хлипко держатся, люфт есть - болтается штекер .





такой стоит переходник







Изменено 22 апреля 2017 пользователем =N=Bonaparte

[VARYAG]

Вопрос про отображение осей в конфигураторе MMJoy.

Все оси работаю  в винде, в VKB joy tester и в игре. Но в конфигураторе пишет - "Использовано: осей 0, кнопок 12". Где-то что-то не правильно?

[=E95=DenLarik]

Вопрос, как правильно подключить переменный резистор 10 кОм, на 5пиновый разъём? А то Вымпел18 заболел, а РУД доделывать надо.

[Swift_CCCP]

Может мне приснилось...

Можно ли кобровскую ручку подключить КАК ЕСТЬ, без переделок?
