25 минут назад, Tvi_Dubna сказал:

Вопрос - можно ли сделать так,  чтобы при вращении оси в одну сторону эмулировалось последовательно нажатие одной кнопки, а в другую другой?

Причем дискретно т.е. как обычно разделить ось на 3/4 сектора. Нужно для ИЛ2 закрылков. Конечно, проще кнопочки поставить , но хочется на ось посадить...

Можно кнопку в ось.Выставляешь процент оси когда включаетмя кнопка.

Я в варпланес юзал такой вариант.Закрылки включались на 99%хода оси тангажа.

Но там кнопка по удержаню работала.А в Ил 2 по нажатию.Фигня короче получается.

  • 3 недели спустя...
Опубликовано:

всем привет! подскажите по шильду (который  Свифт поставляет) внизу красным - это свободные пины? Если да - то сколько их остается и какие. Или если есть где такая инфа - дайте ссылку. В топе темы был - читал - не нашел. Заранее спасибо

Снимок экрана 2023-01-08 022513.png

Опубликовано:

нашел схемки в папке мегамозга. Несколько раз просматривал - и только вот увидел - чудеса)

Опубликовано:

Всем доброго времени суток. Подскажите пожалуйста нормально ли определяется данный контроллер в симе MFS2020?

Не имею этого симулятора пока к сожалению, а хотелось бы знать есть проблемы или нет. Заранее спасибо!!!

Опубликовано:
23 минуты назад, doktor_3007 сказал:

нормально ли определяется данный контроллер в симе MFS2020?

Вполне нормально. Все функции работают.

Опубликовано:
4 часа назад, Alator сказал:

Вполне нормально. Все функции работают.

Спасибо!

  • 2 недели спустя...
Опубликовано:

Всем доброго. Проблема такая при подключении джойстика спустя три минуты перестают работать кнопки, оси работают. Прошивка 01.11.2016. кнопки подключены через 74HC165. раньше все работало нормально.

Опубликовано:
18.01.2023 в 11:58, Altair24 сказал:

Всем доброго. Проблема такая при подключении джойстика спустя три минуты перестают работать кнопки, оси работают. Прошивка 01.11.2016. кнопки подключены через 74HC165. раньше все работало нормально.

Что то где то с проводами, ревизия и перепайка.

Опубликовано: (изменено)

Привет, помогите разобраться
есть arduino pro micro при подключении горит зеленый светодиод
в mmjoy2 определялась но горела красным в самой программе, при попытке прошить бесконечное - "Connecting to programmer: ."
после прошивки в Arduino IDE на леонардо или микро, перестало отображаться в mmjoy2 вообще. Определяет только порт COM5.
Сброс не помогает, принудительно не шьется
подскажи в чем дело?
Проверил еще одну promicro новую, при подключении горит красным. так же не прошить, бесконечное - "Connecting to programmer: ."

Изменено пользователем SmokinGun
Опубликовано:
3 часа назад, SmokinGun сказал:


Проверил еще одну promicro новую, при подключении горит красным. так же не прошить, бесконечное - "Connecting to programmer: ."

Для прошивки нужно ввести контроллер в режим бутлодера. Кратковременно замкнув GND и RST, в диспетчере устройств посмотреть какой компорт в режиме бутлодера. Указать его в окне порт ардуино. Проверить правильно ли указано в окнах: загрузчик, контроллер, путь к файлу прошивки.

После чего опять кратковременно замкнуть GND и RST и нажать загрузить прошивку.

  • Спасибо! 1
Опубликовано:
56 минут назад, Krysnic сказал:

Для прошивки нужно ввести контроллер в режим бутлодера. Кратковременно замкнув GND и RST, в диспетчере устройств посмотреть какой компорт в режиме бутлодера. Указать его в окне порт ардуино. Проверить правильно ли указано в окнах: загрузчик, контроллер, путь к файлу прошивки.

После чего опять кратковременно замкнуть GND и RST и нажать загрузить прошивку.

Обе ардуины прошил, но почему на одной горит зеленый светодиод
на остальных 2х красный, это как то повлияет на работу? можно как то исправить?

Опубликовано:
28 минут назад, SmokinGun сказал:

это как то повлияет на работу?

Это потому что у одного из производителей клонов были в наличии зеленые, у другого- красные. На ходовые качества не влияет.

  • 2 недели спустя...
Опубликовано:

Подскажите, как подключить и настроить энкодекр в mmjoy2

Опубликовано: (изменено)

Предположу, что как и в других случаях с другими контроллерами, как две кнопки с одной общей ножкой.

Поправьте, если ошибаюсь.

Изменено пользователем doktor_3007
  • Поддерживаю! 1
  • 3 недели спустя...
Опубликовано: (изменено)

ручка руд ch throttle pro перевожу  на  MMJOY2?



Как устроена ручка руд ,  там регистр,   кто знает?

Как проверить?

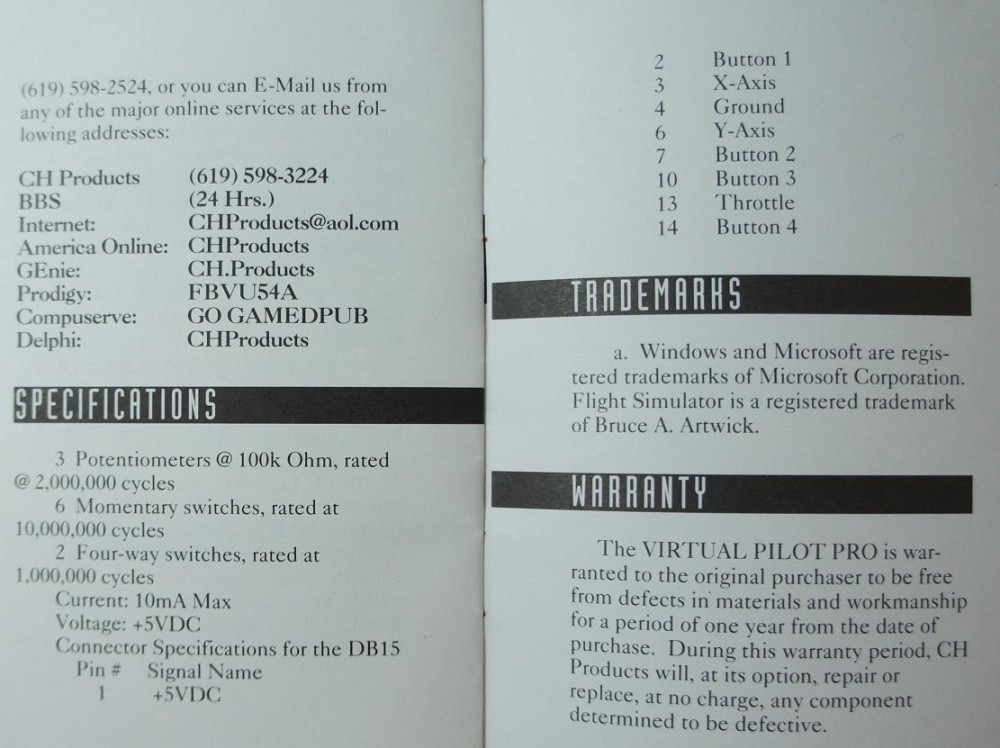

Спецификации какие-то от CH



Изменено пользователем Botanik
Опубликовано:
35 минут назад, Botanik сказал:





Как устроена ручка руд ,  там регистр,   кто знает?

Как проверить?







Спецификации какие-то от CH







Диодная матрица там


  • Спасибо! 1
Опубликовано:
19 минут назад, Krysnic сказал:



Диодная матрица там




Спасибо

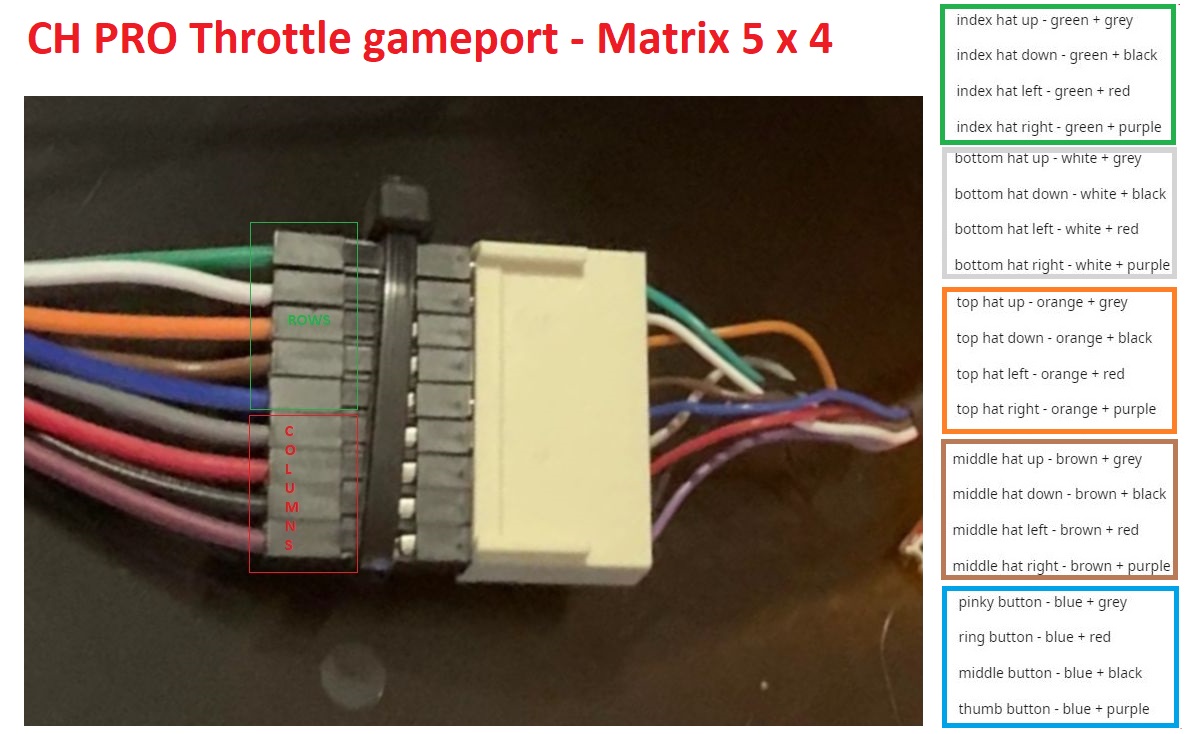

это она?



диодная матрица.jpg

Опубликовано:

Да, указываете ряды и колонки, проверяете нажатия в mmjoy.

  • Спасибо! 1
  • 3 недели спустя...
Опубликовано: (изменено)

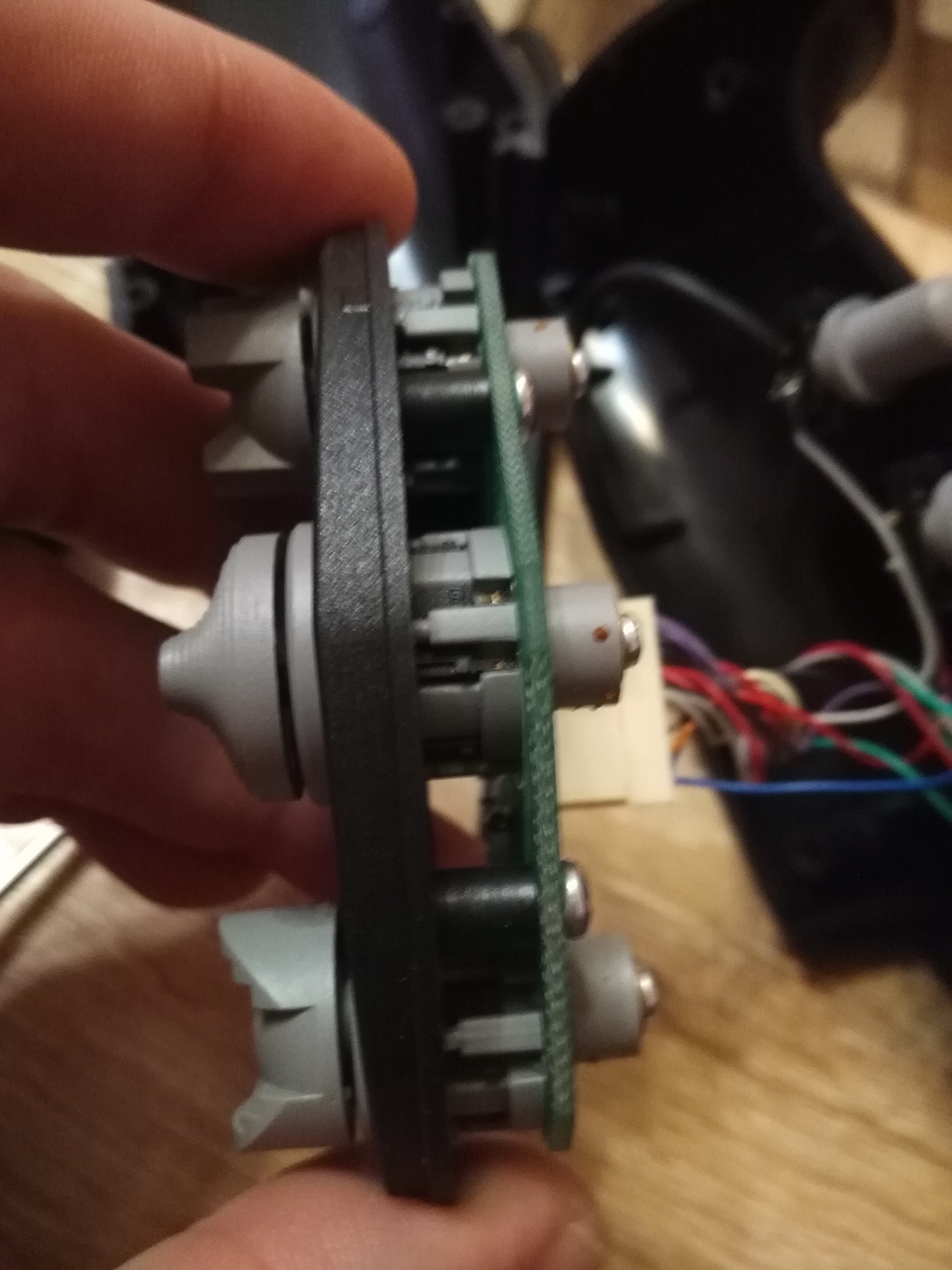

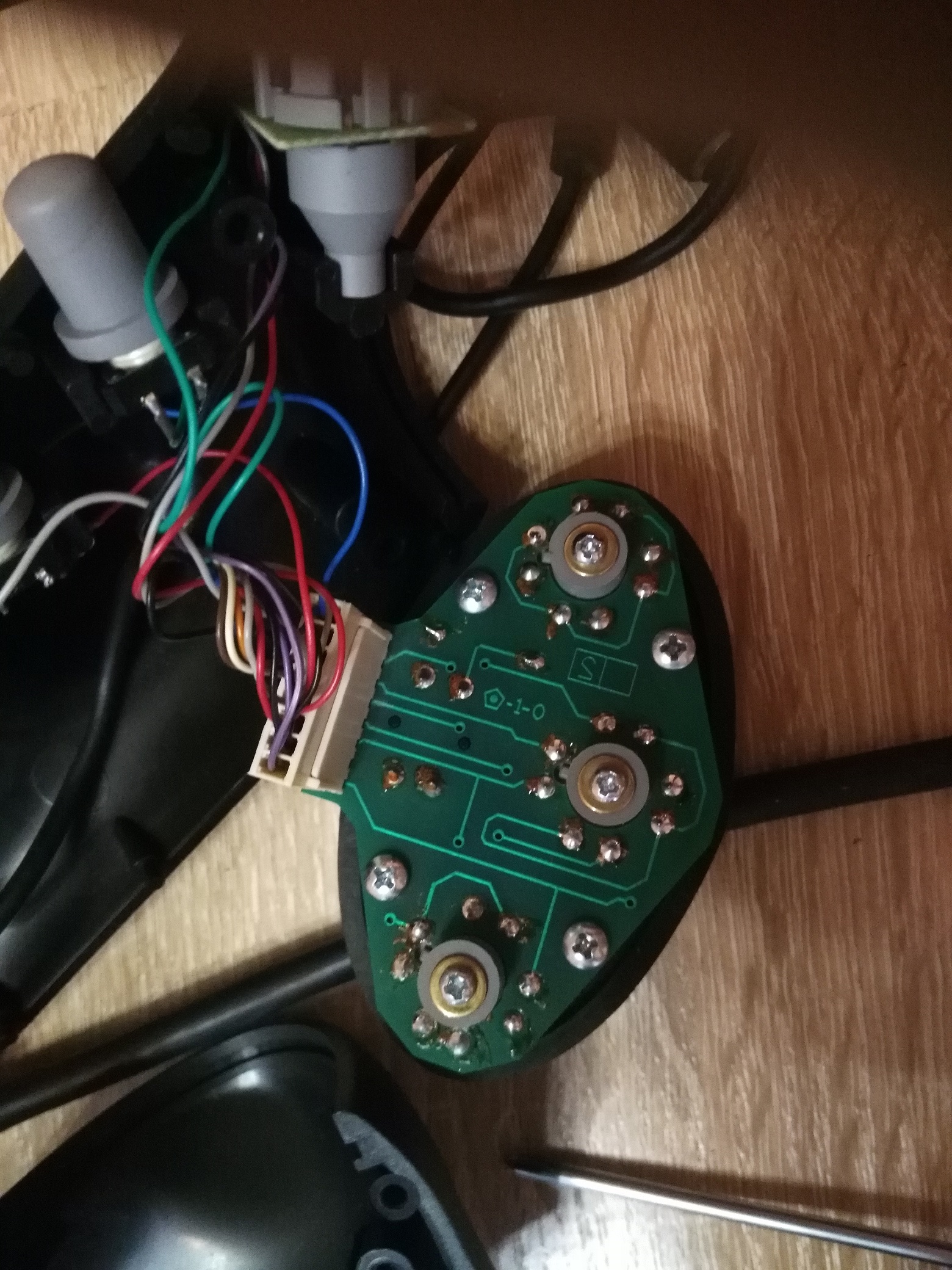

Здравствуйте. Решил таки поменять рус с Лки на пластмассовую ручку от кобры r4. В руку ложится хорошо,да и загружать чуть ли не килограммовый металлический рус на плече в полметра- гиблое дело.

Плата с контроллером на кобре мертва, хочу использовать только саму с кнопками и хатками

https://ibb.co/wQNGxVK

https://ibb.co/yhKct9k

https://ibb.co/P9qB81C

https://ibb.co/gR8h6N4

https://ibb.co/RcbMNwN

Тут,надо понимать, диодная матрица?

Не могу только разобраться,что из этого ряды, а что столбцы.

Upd:

А я штото диодов на платах не нахожу.

На верхней 5 кнопок и два светодиода.

О них общий минус и отдельные дорожки на кнопки.

Это я дурак или лыжа не поехала ?

Изменено пользователем PiVOPOTREBITEL
  • 3 недели спустя...
Опубликовано:

Здравствуйте.

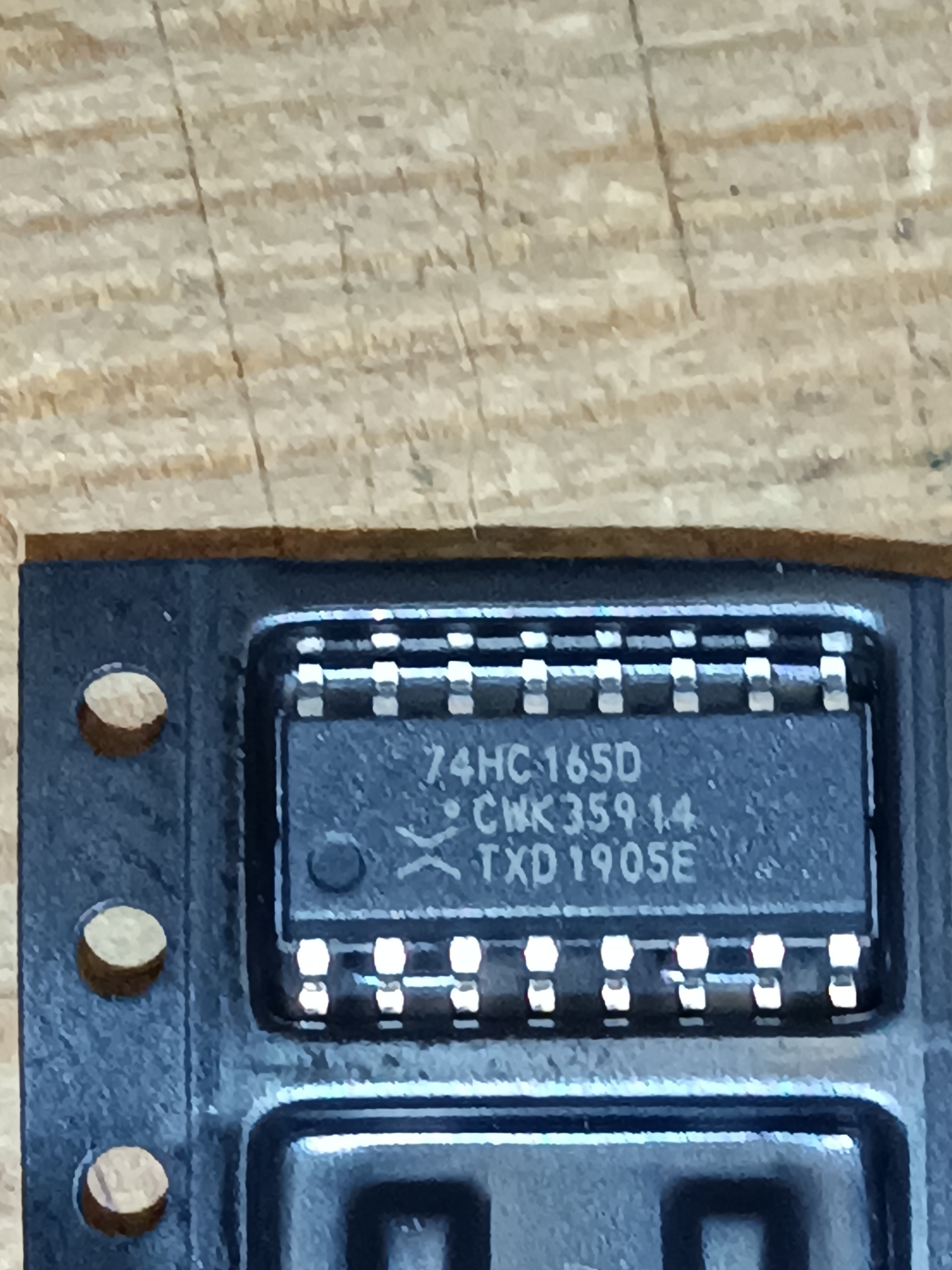

Нашел в городе такие регистры,но с индексом D. На них та же распиновка,что на обычных 165?

И скажите, пожалуйста,как паралельно включить второй/третий/.. регистр ?


Опубликовано:
8 часов назад, PiVOPOTREBITEL сказал:

На них та же распиновка,что на обычных 165

Это и есть одна из разновидностей "обычных".

8 часов назад, PiVOPOTREBITEL сказал:

И скажите, пожалуйста,как паралельно включить второй/третий/.. регистр ?

Может, почитать все-таки вот это?

Опубликовано:

Сорри, насчет регистров машинально ответил насчет проекта из соседней ветки ?. Но принцип и подключение ровно те же- регистры подключаются последовательной цепочкой, как на схеме. Эта же схема в этой ветке присутствует, и неоднократно- достаточно в поиск вбить "регистр".

Опубликовано: (изменено)
12 часов назад, PiVOPOTREBITEL сказал:

И скажите, пожалуйста,как паралельно включить второй/третий/.. регистр ?

Они включаются последовательно.

На вашем фото: верхнюю правую лапу предыдущей микросхемы соединяете с верхней второй справа лапой следующей.

Когда микросхемы кончатся - верхнюю правую лапу последней на вход контроллера.

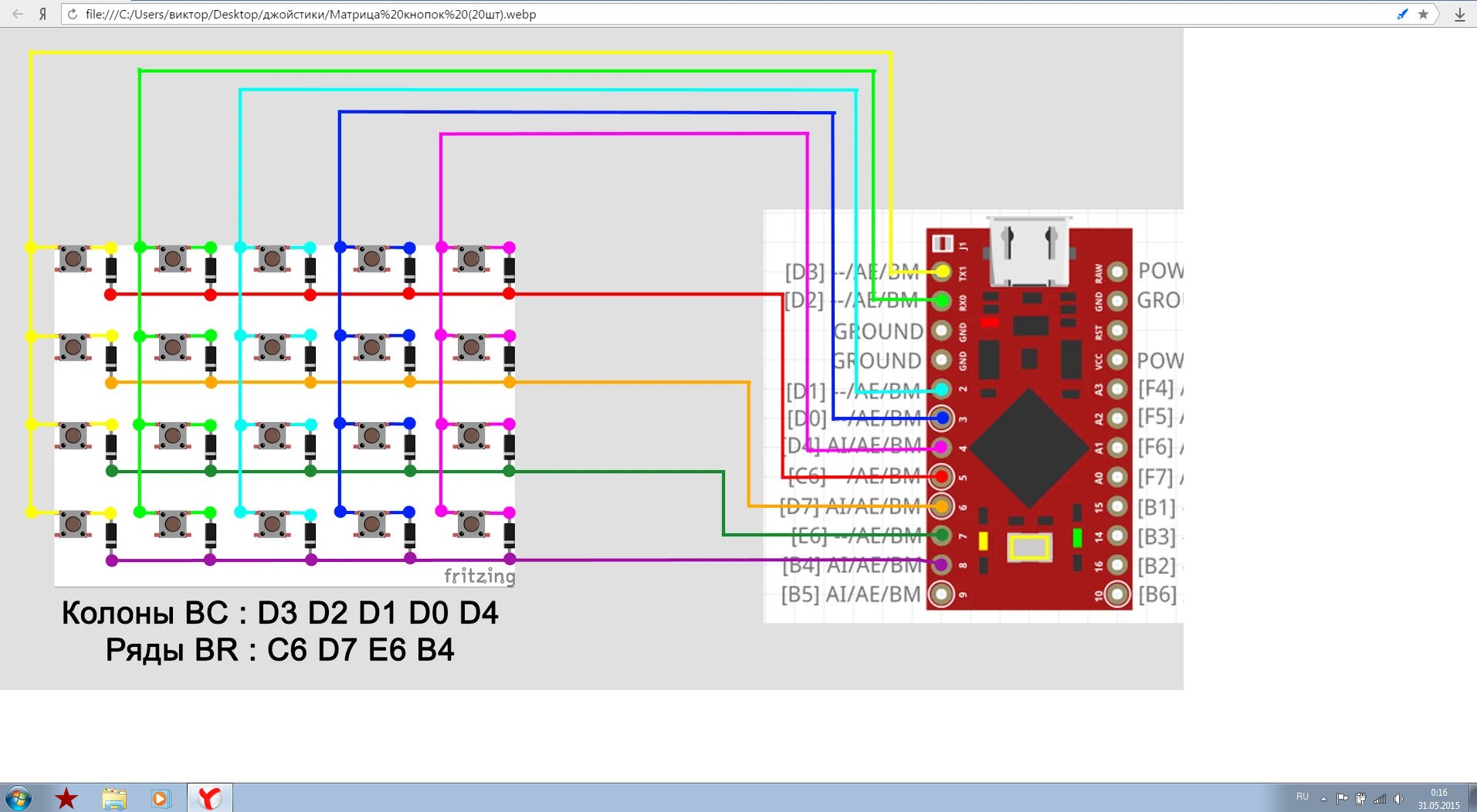

UPD О, выше уже и схемку кинули ))

Изменено пользователем Milit
  • 2 недели спустя...
Опубликовано:

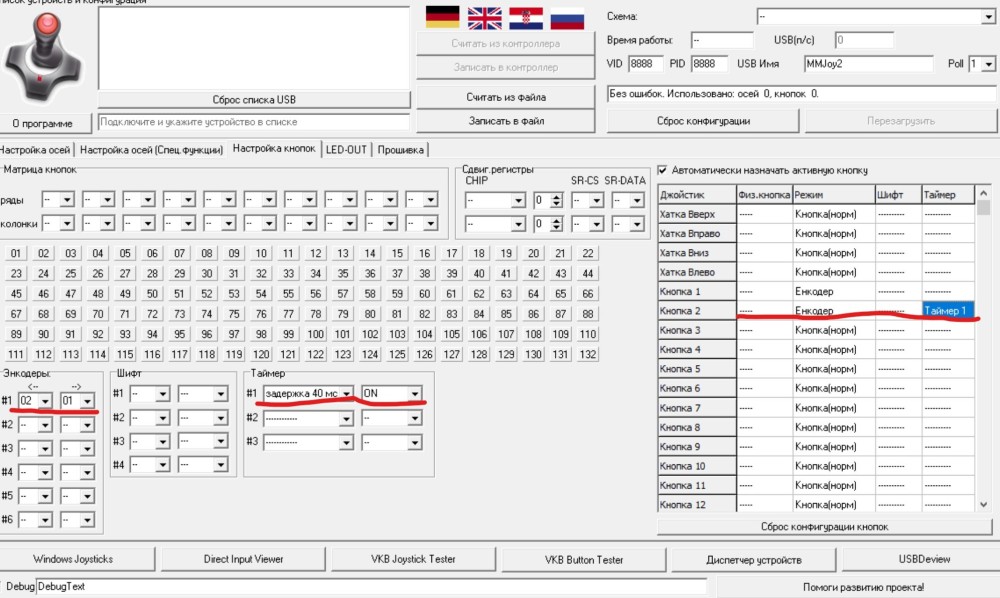

Попробовал подключить энкодеры (Bourns  PEC12R-4220F-S0024 с кнопкой), но столкнулся с тем, что срабатывают паразитные включения. Если вращаю в одну сторону, один контакт срабатывает как надо, но при этом помигивает и противоположный. Попробовал подключать еще два других энкодера, но эффект такой же. Кнопка нажатия при этом срабатывает как надо. С чем это может быть связанно?

Опубликовано:
1 hour ago, micro-flight said:

Попробовал подключить энкодеры (Bourns  PEC12R-4220F-S0024 с кнопкой), но столкнулся с тем, что срабатывают паразитные включения. Если вращаю в одну сторону, один контакт срабатывает как надо, но при этом помигивает и противоположный. Попробовал подключать еще два других энкодера, но эффект такой же. Кнопка нажатия при этом срабатывает как надо. С чем это может быть связанно?

подтяжку не пробовал ставить?

Опубликовано: (изменено)
1 час назад, micro-flight сказал:

С чем это может быть связанно?

С дребезгом контактов + с конструкцией энкодера.

Решается аппаратно (схем полно в интернете) либо программно.

Вот, кстати, нагуглилось моментально по типу энкодера:

https://chipenable.ru/index.php/how-connection/item/9-sopryagaem-enkoder-i-mikrokontroller.html?tmpl=component&print=1

Там все есть.

Изменено пользователем Milit
Опубликовано:
2 часа назад, micro-flight сказал:

Попробовал подключить энкодеры (Bourns  PEC12R-4220F-S0024 с кнопкой), но столкнулся с тем, что срабатывают паразитные включения. Если вращаю в одну сторону, один контакт срабатывает как надо, но при этом помигивает и противоположный. Попробовал подключать еще два других энкодера, но эффект такой же. Кнопка нажатия при этом срабатывает как надо. С чем это может быть связанно?

А в настройках указаны кнопки энкодера?




Опубликовано:
1 час назад, Sieben_Sieben сказал:

подтяжку не пробовал ставить?

Что можно сделать?

18 минут назад, Krysnic сказал:

А в настройках указаны кнопки энкодера?




Да, попробовал. Что-то изменилось, но не сильно. Почему то в некоторых случая контакт не гаснет после проворота и вроде всё стало более управляемым, но не принципиально.

1 час назад, Milit сказал:

С дребезгом контактов + с конструкцией энкодера.

Решается аппаратно (схем полно в интернете) либо программно.

Вот, кстати, нагуглилось моментально по типу энкодера:

https://chipenable.ru/index.php/how-connection/item/9-sopryagaem-enkoder-i-mikrokontroller.html?tmpl=component&print=1

Там все есть.

Программным способом тут вряд ли что смогу сделать, исходить приходится только из софта контроллера и тех энкодеров, которые можно купить.

Опубликовано:
2 hours ago, micro-flight said:

Что можно сделать?

Резистор номиналом 3к-10к попробуй с плюса питания на сигнальные контакты энкодера провести.

Опубликовано:
1 час назад, Sieben_Sieben сказал:

Резистор номиналом 3к-10к попробуй с плюса питания на сигнальные контакты энкодера провести.

Да уж. Полное разочарование в этих энкодерах, никакого звенящего клика, никакого устойчивого сигнала. Да еще с контроллером мджоя с плясками сопрягать. Это не дело, разработаю наш, отечественный механический энкодер, чтобы сразу втыкался к плате.

  • Нравится 1
Опубликовано:
7 minutes ago, micro-flight said:

Резистор номиналом 3к-10к попробуй с плюса питания на сигнальные контакты энкодера провести.

P.s Это классика. Даже если работает в оригинале без них и с кодом всё правильно. Попробуй.

Опубликовано:
14 часов назад, micro-flight сказал:

Программным способом тут вряд ли что смогу сделать, исходить приходится только из софта контроллера и тех энкодеров, которые можно купить.

На самом деле странно.

Если есть свободная СТМка, ради эксперимента попробуй энкодер на FreeJoy. У меня на нем самый дешманский ноунейм кетай работает вполне адекватно.

Опубликовано:
12 минут назад, Milit сказал:

На самом деле странно.

Если есть свободная СТМка, ради эксперимента попробуй энкодер на FreeJoy. У меня на нем самый дешманский ноунейм кетай работает вполне адекватно.

Да, странно, тем более что много лет назад ставил энкодеры на кремлёвский контроллер, тогда работало нормально. Но именно тут почему то сплошной дребезг. С фриджоем не могу пробовать, разве что кто-то поделится готовым контроллером. У меня на компе даже прошить ардуину не получатся под мжой.

10 часов назад, Sieben_Sieben сказал:

P.s Это классика. Даже если работает в оригинале без них и с кодом всё правильно. Попробуй.

Куда паять, ко всем ногам или к каким то конкретным?

Опубликовано:
23 минуты назад, micro-flight сказал:

Куда паять, ко всем ногам или к каким то конкретным?


  • Поддерживаю! 1
  • 2 недели спустя...
Опубликовано: (изменено)

Подскажите советом, использую mmjoy2 + atmega32u4.

Хочу подключить кнопку, но чтобы при ее включении загорался светодиод.

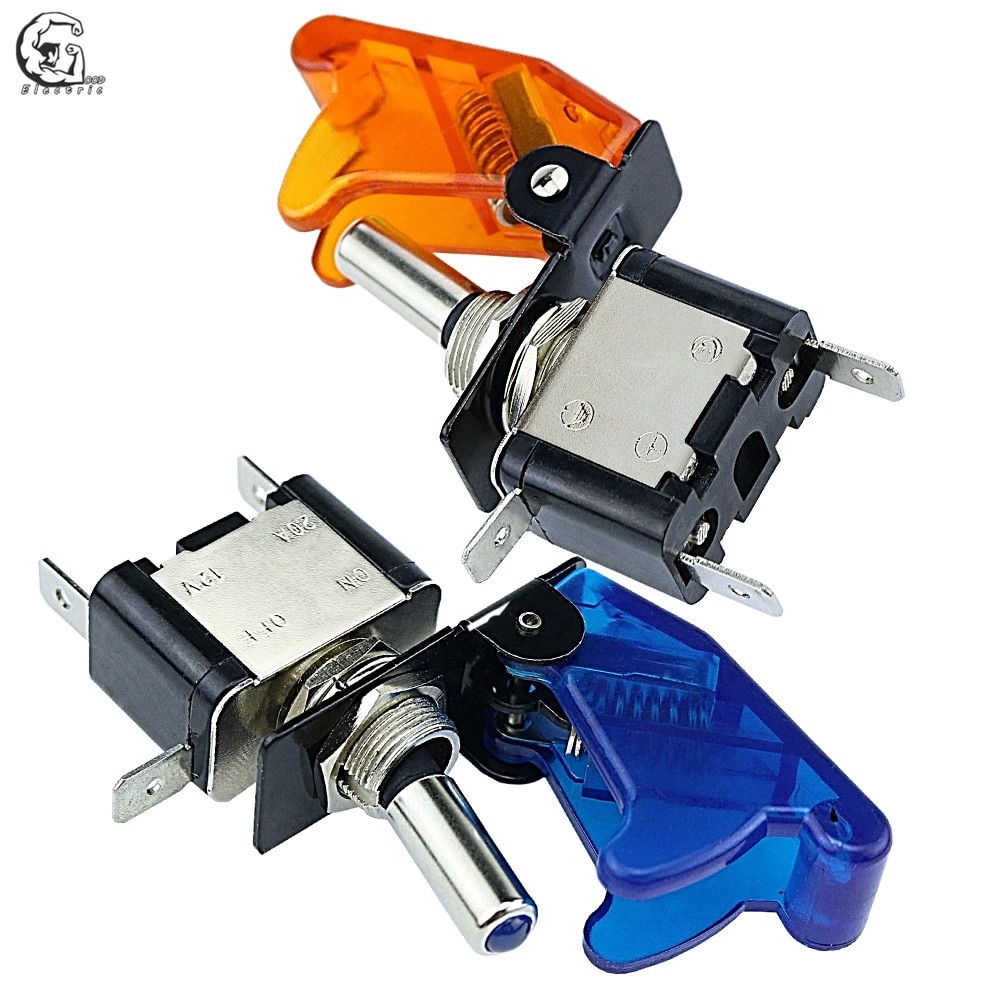

Тумблер использую автомобильный, три контакта, и светодиод встроенный.


Но если использовать этот тумблер как задумано, то на ногу микроконтроллера пойдет +5 вольт после замыкания, да и какой то транзисторный ключ надо вводить, чтобы коммутировать вкл/выкл светодиода.

Может mmjoy2 имеет какой то иной вариант реализации?

Изменено пользователем eengineer
Опубликовано:

Понимаю, что теме в обед сто лет и здесь находятся абсолютные "гуру" джойстико-строения, и какой-то, появившийся новичок, со своими глупыми вопросами и возмущающийся отсутствующей помощи - нафиг никому не сдался, даже модераторам.

Тем не менее задам еще вопрос, решение которого не нашел нигде.

Использую энкодер, для управления тиллером, для носового колеса.

Энкодер подключен через mmjoy2, преобразую вращение влево-вправо через кнопки, которые конвертирую в ось(пробовал и чистую ось Z и вращение вокруг rZ).

Короче - ось появляется и все работает, в нативном Боинге 747 steering управляется и все отлично.

В аэробусе 320 от fbw посложнее, т.к. там тиллер управляет носовым колесом только когда запущены двигатели, но тем не менее тоже все работает.

А вот когда я попытался работать с A320 от fenix то тут полная ерунда.

Понимаю, что вопрос не по профилю форума, но может кто-нибудь летает на "фениксе 320-м" или через много месяцев/лет столкнется с такой проблемой и/или решит ее.

Во первых в efb нет пункта "ped disc tiller", во вторых, когда двигаешь педалями, то крутиться и тиллер, нажимаешь кнопку на тиллере, педали уже не двигаются, а тиллер двигается.

Но ни в том ни в этом случае носовое колесо не поворачивается.

Уже и не знаю куда копать...

Опубликовано:

Коллеги, подскажите можно ли какие то оси или кнопки ммджоя назначить на оси мыши. И как? В програматоре что то не нашел

Опубликовано: (изменено)
26.04.2023 в 18:20, eengineer сказал:

Но если использовать этот тумблер как задумано, то на ногу микроконтроллера пойдет +5 вольт после замыкания, да и какой то транзисторный ключ надо вводить, чтобы коммутировать вкл/выкл светодиода.

1) Взять тумблер с двумя  группами контактов.

2) Реклама конкурирующих проектов.

2 часа назад, WarPil сказал:

Коллеги, подскажите можно ли какие то оси или кнопки ммджоя назначить на оси мыши. И как? В програматоре что то не нашел

В каких то старых версиях было. Курите изменения версий в ссылке на сайт проекта  в шапке темы.

Изменено пользователем Johnet
Опубликовано: (изменено)
17 минут назад, Johnet сказал:

1) Взять тумблер с двумя  группами контактов

Про двойные контакты - да, самое просто.

Спасибо за инфо - за рекламу, непреднамеренную- сорри.

Больше не повторится.

Изменено пользователем eengineer
