MMJOY2 (бесплатная прошивка и софт для самодельного контроллера джойстика)

[MYCYJIbMAHUH]

13 минут назад, solovey_kurskiy сказал:

Уже покупал кнопку. )) научен))



Виктор, Вы как всегда правы! Две не прозваниваются. Поеду покупать ещё раз.

Купите кислоту для пайки.Кисточкой контакт мазнули и припой быстро лудится.И жидкость для обработки мест пайки купите.Можно огненной воды пол литра купить.После пайки кислотой,контакт надо помыть.Зубной щёткой я это делаю.



[solovey_kurskiy]

Второй раз на теже грабли )))

7 минут назад, MYCYJIbMAHUH сказал:

Купите кислоту для пайки.Кисточкой контакт мазнули и припой быстро лудится.И жидкость для обработки мест пайки купите.Можно огненной воды пол литра купить.После пайки кислотой,контакт надо помыть.Зубной щёткой я это делаю.



Я канифоль растворил в спирте и добавил лимонной кислоты. Собрал в тюбик с кисточкой из под лака.  Так же у меня припой ПОС61.

"головы" от перегонки собираю. Ей и промазываю после пайки.

Изменено 12 мая 2022 пользователем solovey_kurskiy

[Krysnic]

Возьмите флюс-гель индикаторный, на том же озоне можно купить и никаких проблем с пайкой.



[solovey_kurskiy]

Всем доброго времени, уважаемые участники форума! Спасибо всем, кто помогал собрать мой очередной проект . Особая благодарность Виктору (Мусульманин) за его механику. Так же за помощь в распиновки и лайфхаков пайки кнопок .

[MYCYJIbMAHUH]

18 минут назад, solovey_kurskiy сказал:

Всем доброго времени, уважаемые участники форума! Спасибо всем, кто помогал собрать мой очередной проект . Особая благодарность Виктору (Мусульманин) за его механику. Так же за помощь в распиновки и лайфхаков пайки кнопок .

[MYCYJIbMAHUH]

12.05.2022 в 16:36, Krysnic сказал:

Возьмите флюс-гель индикаторный, на том же озоне можно купить и никаких проблем с пайкой.



Огромное спасибо.Сегодня забрал на Азоне и попробовал.Очень приятно паять.



[0smetanka0]

здравствуйте, есть у меня переделанный руд cougar, сам новичок в этом деле, поэтому многого не знаю. в общем проблема такая, что работают только 3 оси, а другие оси и кнопки не знаю как подключить

руд не мой, но у его владельца все работало отлично, поэтому могу предположить, что надо правильно настроить кнопки и оси
надеюсь на вашу помощь

заранее спасибо

[solovey_kurskiy]

Для начала наверно нужно перепрошить ардуинку. COM Порт не совпадает с вашим usb портом.





[0smetanka0]

3 часа назад, solovey_kurskiy сказал:

Для начала наверно нужно перепрошить ардуинку. COM Порт не совпадает с вашим usb портом

перепрошивал уже

[solovey_kurskiy]

4 часа назад, 0smetanka0 сказал:

перепрошивал уже

Теперь открывайте программу ММДЖОЙ2 и прописывайте Оси в конфигураторе.

 Так же прописывайте кнопки , если они есть на РУДе

[0smetanka0]

2 часа назад, solovey_kurskiy сказал:

Теперь открывайте программу ММДЖОЙ2 и прописывайте Оси в конфигураторе.

 Так же прописывайте кнопки , если они есть на РУДе

Я писал, что три оси я подключил, но саму ось тяги с tle5010 подключить  не получается, много раз пытался. А кнопки подключены к двум сдвиговым регистрам 74hc165. Из самой платы выходят три провода, к портам D7, E6 и B1, если не ошибаюсь. В полях sr-cs и sr-дата пробовал все комбинации эти портов, ничего не получилось

[Johnet]

3 часа назад, 0smetanka0 сказал:

Я писал, что три оси я подключил, но саму ось тяги с tle5010 подключить  не получается, много раз пытался. А кнопки подключены к двум сдвиговым регистрам 74hc165.

Вы бы, может, картинку какаю-нибудь сделали бы, что у вас куда подключено. Линиями проводки нарисуйте. А то по фотографии тяжело лечить.

Скрытый текст

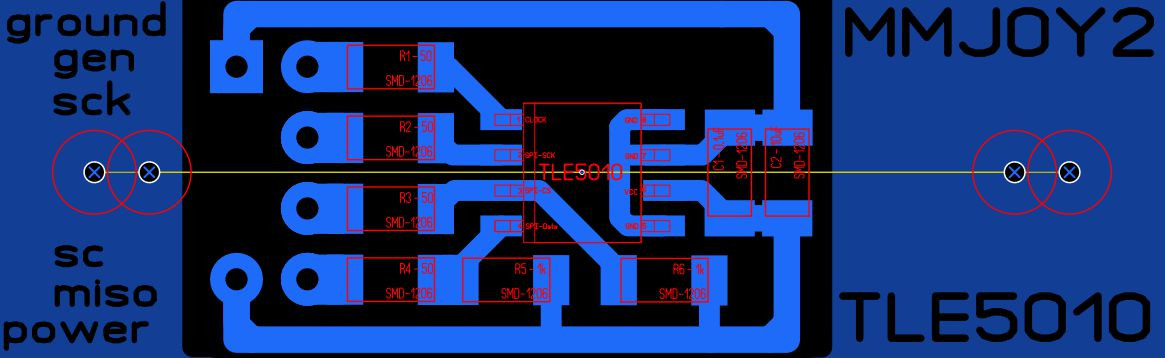

Вот вам картинка вашего датчика:

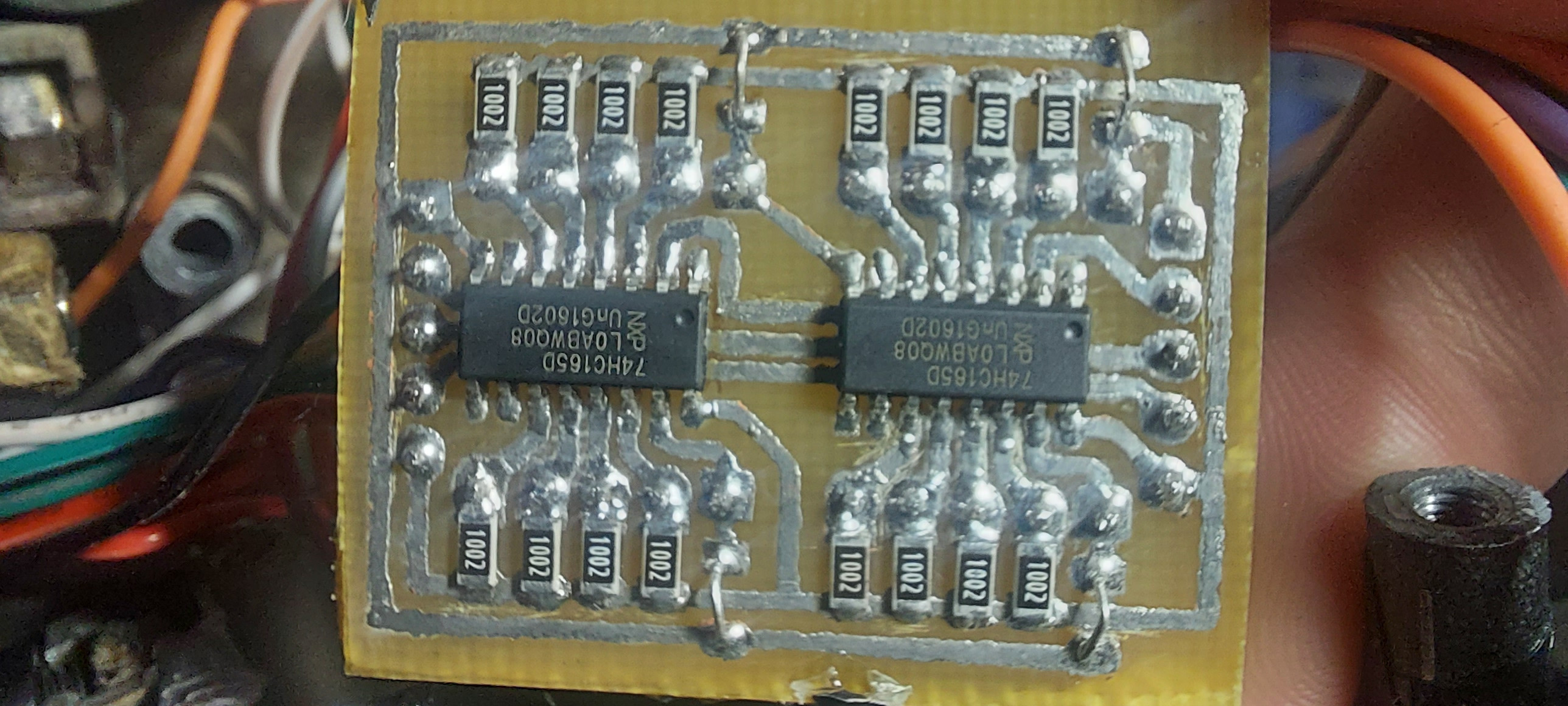

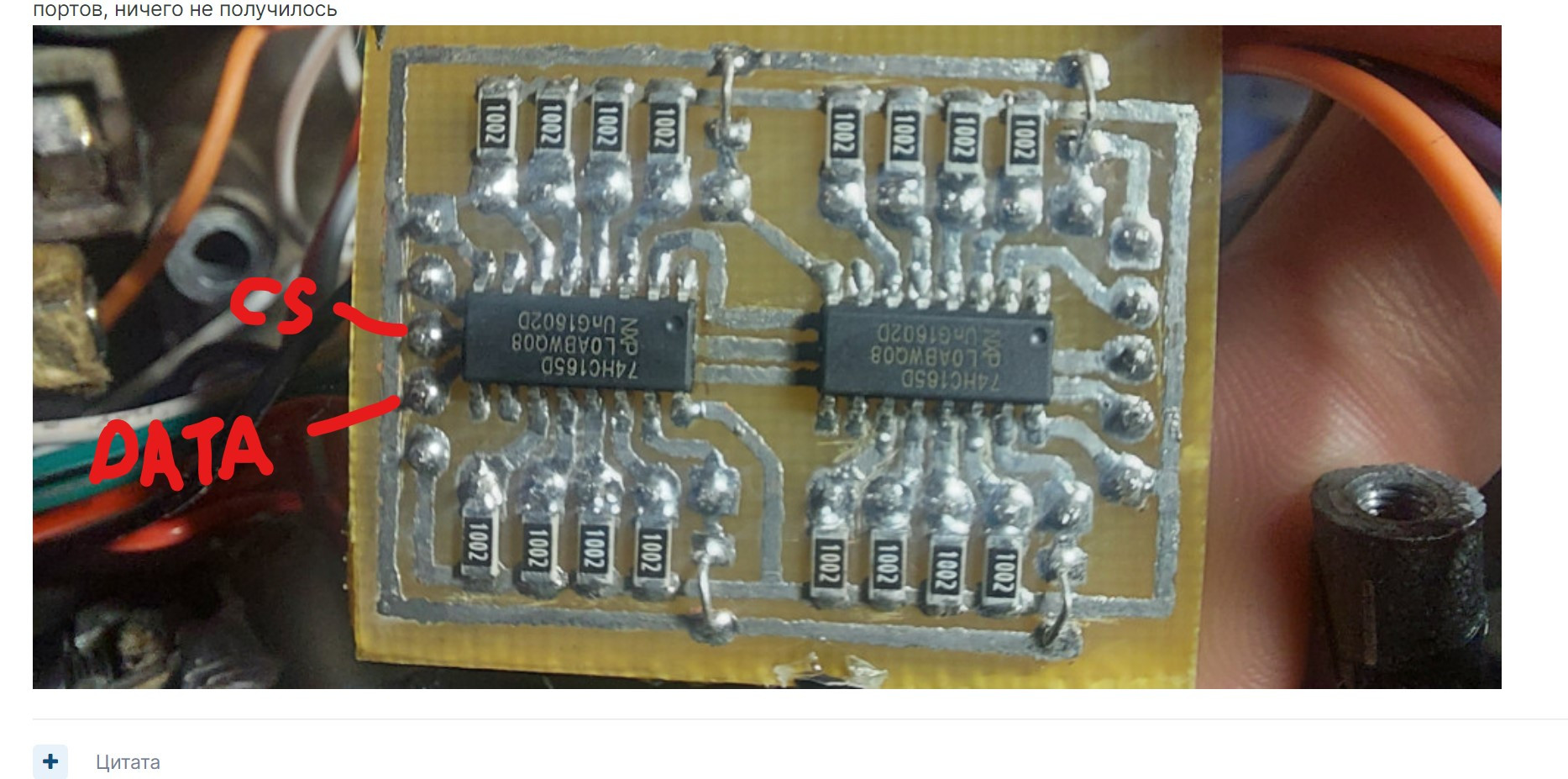

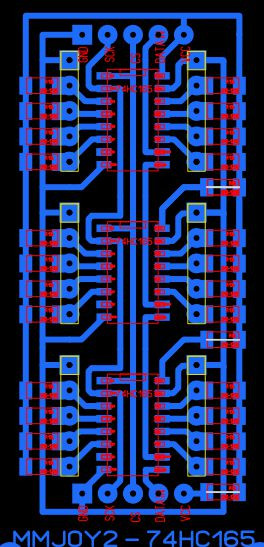

Вот ваши сдвиговые регистры (кнопки можно не рисовать)

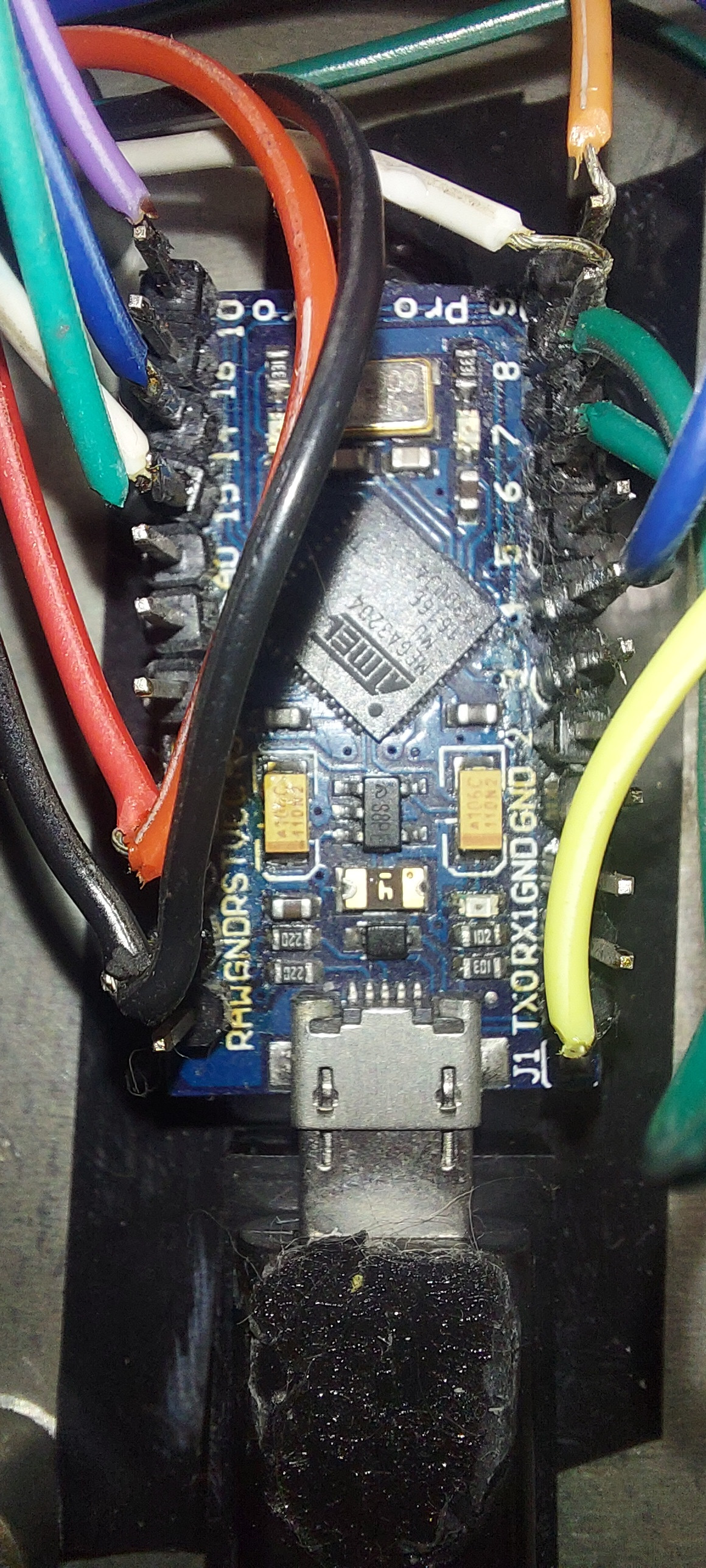

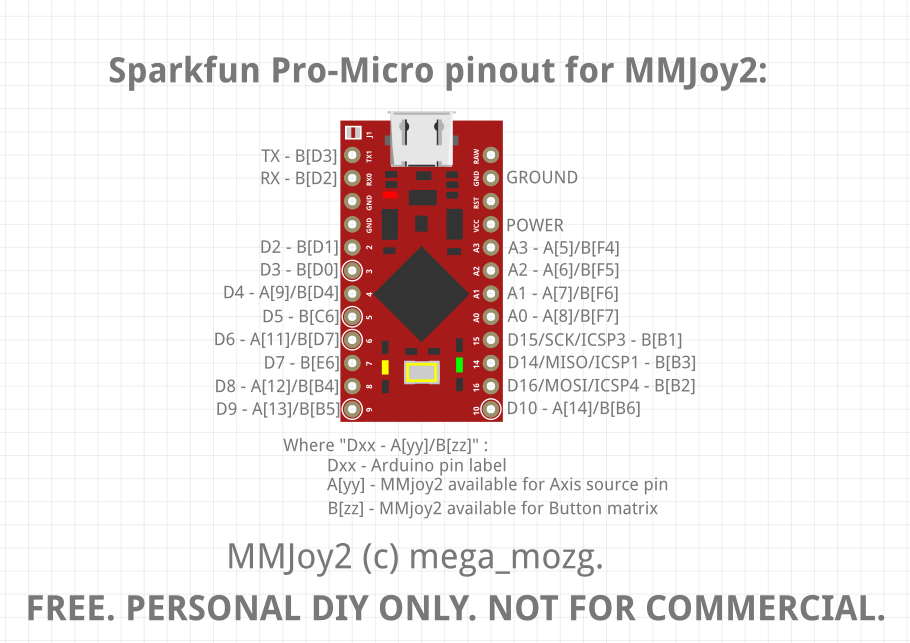

Вот картинка вашего контроллера:



Изменено 20 мая 2022 пользователем Johnet

[0smetanka0]

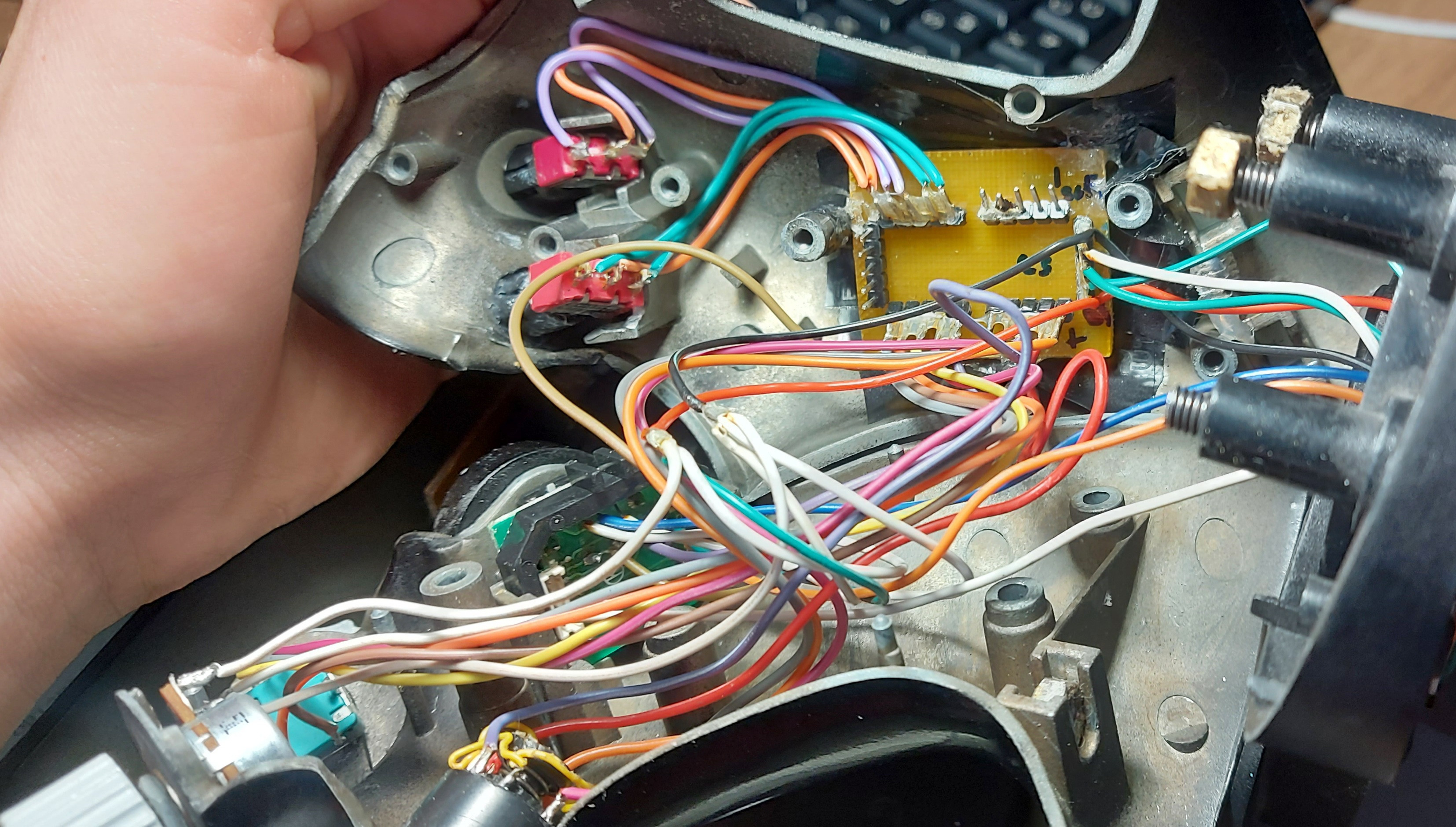

Надеюсь, будет понятно, что куда подключено

[Rouslan]

Всё стало намного понятней. Что серьезно есть уверенность что кто-то будет разбираться в этой мотне разноцветных проводов по фото? Начните с того, что нарисуйте схему, начнете понимать сами и другим проще будет. А вообще, выкинуть всё нахрен и сделать по новой. Если совсем никакого представления о схемоте, то купить шилд промикро с регистрами и подключить всё по человечески нормальными проводами с нормальными разъемами.

А вообще, по своему опыту, у меня ни одна сборка на MMJoy не заработала сразу нормально. Стопитсот перепрошивок с очисткой nvram и только тогда работать начинает. Стоит только что либо изменить или добавить в конфигурацию и всё- всё то что, отлично работало разваливается - оси кнопки пропадают и т.п.

Так и тут - если раньше работало, значит шить нормально. И кстати, а с чего такая уверенность что регистры не отъехали... тоже причина почему кнопок нет.

[Johnet]

1 час назад, 0smetanka0 сказал:

Надеюсь, будет понятно, что куда подключено

Нет. Ничего не понятно!

Вы поймите, какие вы задаете вопросы, такие получаете на них ответы. Нарисуйте как у вас подключены датчики и сдвиговые регистры!

[solovey_kurskiy]

0smetanka0 , Так дело не пойдёт! Никто не будет рассматривать лабиринт проводов... Советую взять белый лист бумаги А4 , карандаш и всё схематично зарисовать!

Откройте страницу 99 этой темы и посмотрите все мои посты с рисунками и фото.

[Johnet]

2 минуты назад, solovey_kurskiy сказал:

Советую взять белый лист бумаги А4 , карандаш и всё схематично зарисовать!

@0smetanka0 Еще лучше взять картинки, которые я выложил для вас и в любом графическом редакторе сообразно цвету проводов цветными линиями. Если с графическими редакторами совсем никак, то как товарищ предложил.

[solovey_kurskiy]

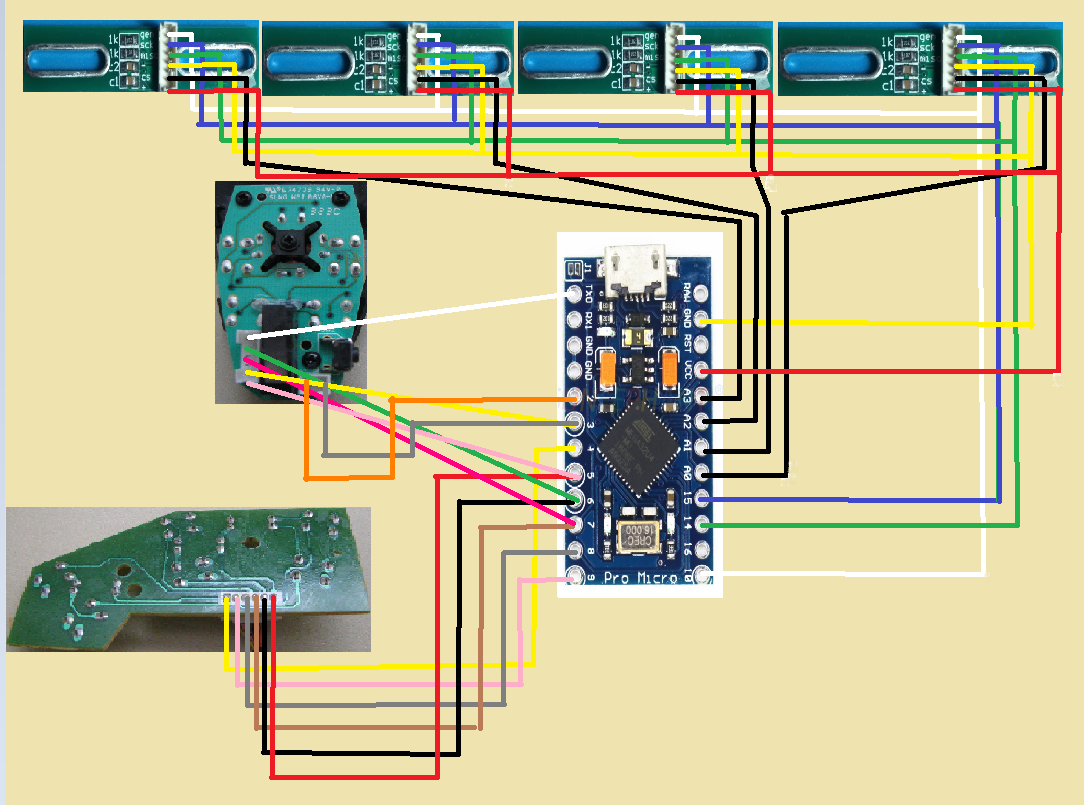

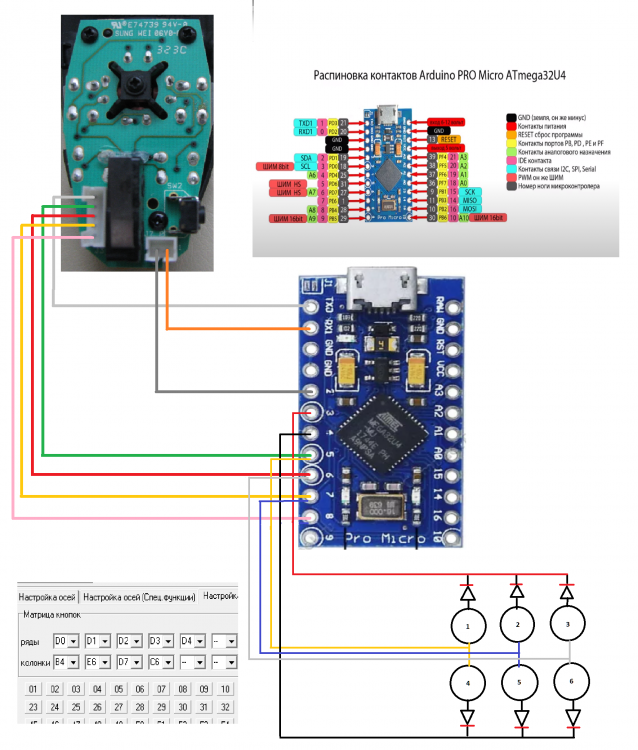

Как пример, вот так например )))

[Krysnic]

12 часов назад, 0smetanka0 сказал:

Надеюсь, будет понятно, что куда подключено





Для кнопок, посмотрите какие провода подключены к каким контактам на плате ардуино

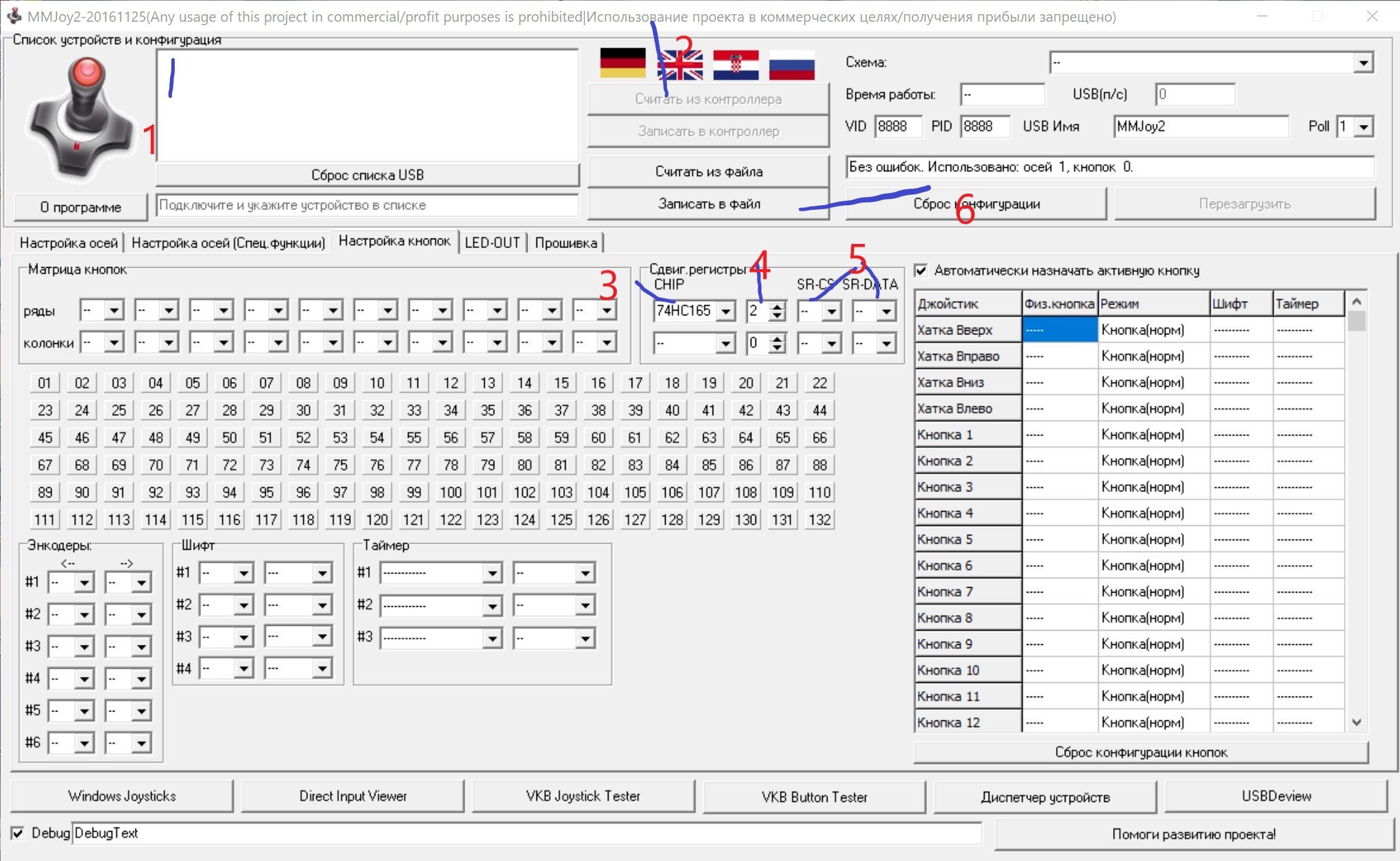

1 клацаете по контроллеру

2 считываете данные, раз несколько осей работает значит что то настроили. Чтобы не потерять данные.

3 выбираете тип регистров

4 выбираете количество 2шт

5 Выбираете из списка название контакта. Указывать надо наименование контакта не те что на плате написаны, а те что на схемке.

6 записываете новые данные в контроллер и проверяете заработало ли.

Проверяете здесь же в ммджое, в поле под регистрами со 132 кнопками при нажатии квадратик с кнопкой должен загореться красным.



Так же смотрите какой провод к какому контакту на плате подключен у датчика. И далее так же настраиваете.

Выбираете источник TLE5011, указываете порт МК это к которому провод отмеченный подключен. Тоже самое название контакта выбираете не с платы

а со схемы. Далее выбираете назначение оси и уже можно записать и проверить.

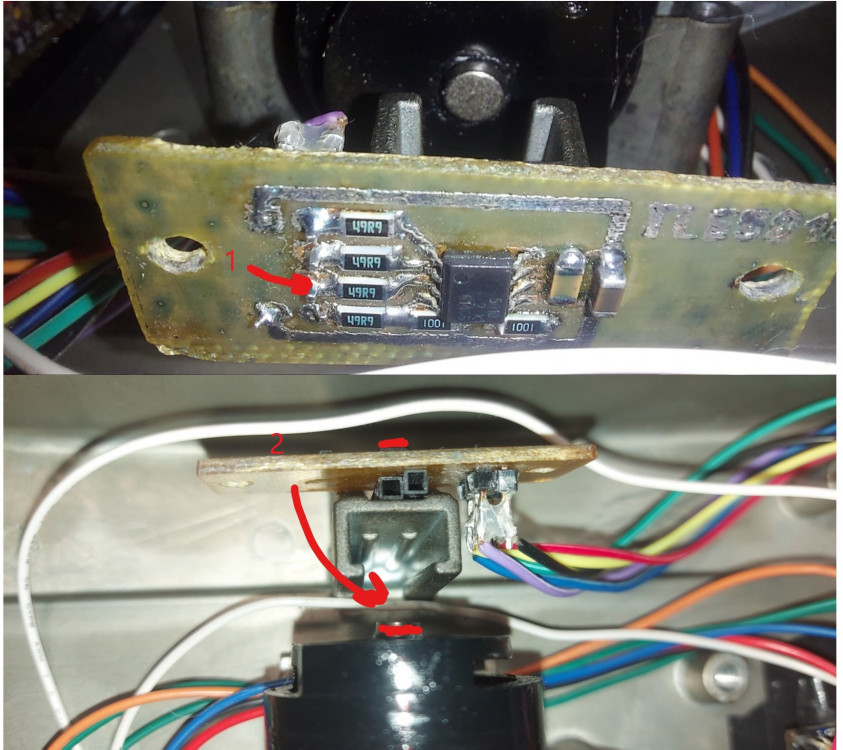

Так же по датчику мне не нравится расстояние от магнита до микросхемы датчика. его нужно перенести на противоположную сторону, чтобы между магнитом и

датчиком было расстояние в пару мм.





[Sokol1]

Is said that the latest firmware version of MMjoy2 has a bug.

What is this bug?

[Arachna]

There are no bugs in the latest MMjoy2 firmware. Errors when assembling hardware.

[vvm13ru]

(При большом количестве кнопок (около 48 или больше) были какие-то жалобы, насколько я помню; но это надо искать и проверять).

[MYCYJIbMAHUH]

Прошу подтверждения.В крайней прошивке mmjoy2 20161125-спец.функции.(зум,делитель,сведение)-при назначении кнопки,оси не обрезаются.

[Botanik]

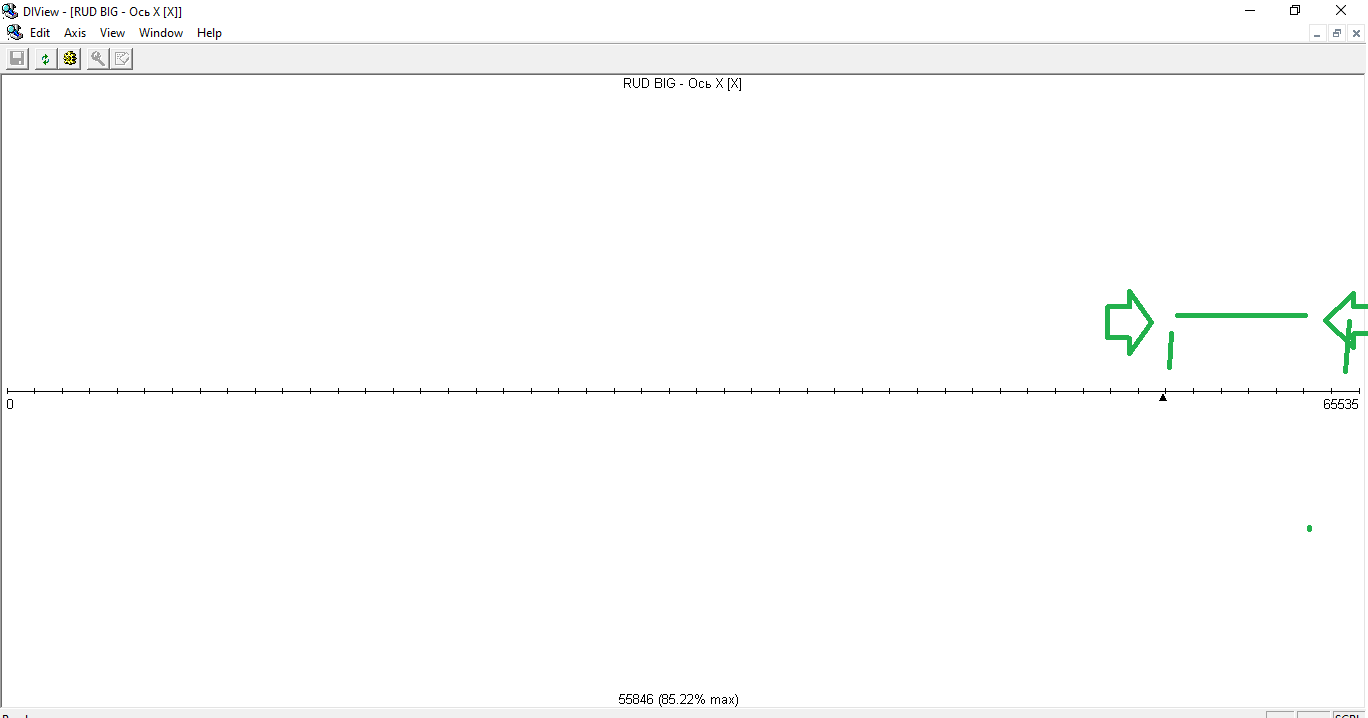

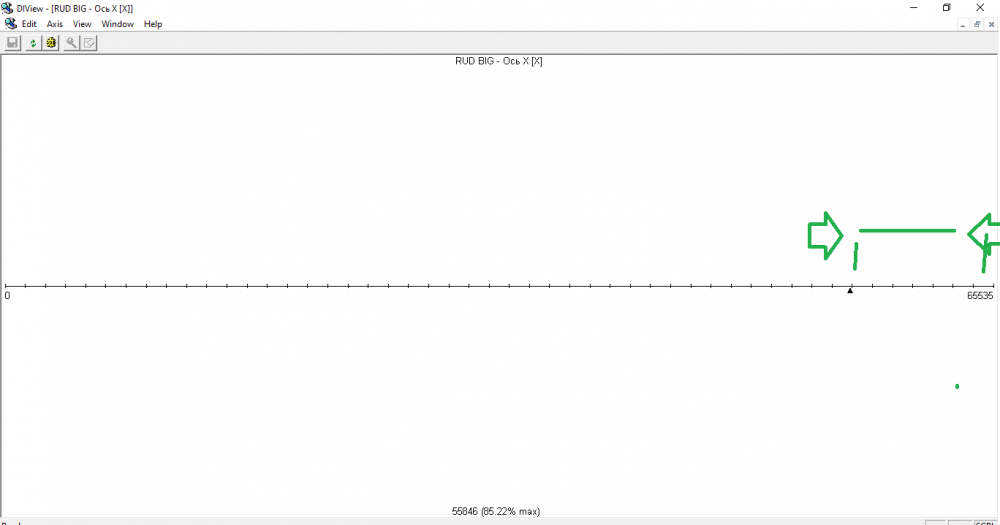

TLE5011 датчики все время двигаются   справа ограниченно, что только не выставлял, не могу откалибровать?









Изменено 16 июля 2022 пользователем Botanik

[=VCC=Ghash34]

1 час назад, Botanik сказал:

TLE5011 датчики все время двигаются   справа ограниченно, что только не выставлял, не могу откалибровать?









а зачем этот софт? в конфигураторе поставь ручная калибровка и галку на смещение магнита и калибруй там же

[Botanik]

Подкрутил магниты, поставил 4 фильтр, откалибровал. Все норм стало!

[Botanik]

12.05.2022 в 18:36, Krysnic сказал:

Возьмите флюс-гель индикаторный, на том же озоне можно купить и никаких проблем с пайкой.





её смывать нужно

ЛТИ 120 использую, норм и смывка не нужна.

[sergeype]

13 часов назад, Botanik сказал:

её смывать нужно

Не нужно- эта штука специально предназначена для пайки радиоэлементов без необходимости последующей промывки. При этом по сравнению с ЛТИ качество смачивания существенно выше, особенно на частично окисленных труднодоступных поверхностях.

Изменено 18 июля 2022 пользователем sergeype

[Azot_n2]

Доброго времени суток вирпилы, а есть у кого исходник для плат тле 5010, чтоб заказать или самому сделать? Хочу вытравить ее, своими ручками, проверить получится или нет) вроде руки растут откуда надо)))

Изменено 9 августа 2022 пользователем Azot_n2

[MYCYJIbMAHUH]

2 минуты назад, Azot_n2 сказал:

Доброго времени суток вирпилы, а есть у кого исходник для плат тле 5010, чтоб заказать или самому сделать? Хочу вытравить ее, своими ручками, проверить получится или нет) вроде руки растут откуда надо)))

https://aliexpress.ru/item/32634095245.html?sku_id=59480473445

[Johnet]

3 часа назад, Azot_n2 сказал:

исходник для плат тле 5010,

В папке PCB поройтесь. Там все есть. Несколько вариантов.

Изменено 9 августа 2022 пользователем Johnet

[Azot_n2]

09.08.2022 в 18:03, Johnet сказал:

В папке PCB поройтесь. Там все есть. Несколько вариантов.

СПС

[doktor_3007]

Всем привет. Подскажите кто нибудь пробовал работает ли контроллер в Linux???

[Venor]

22.08.2022 в 15:22, doktor_3007 сказал:

Всем привет. Подскажите кто нибудь пробовал работает ли контроллер в Linux???

Контроллер с MMjoy2 определяется как HID-устройство. Должно быть достаточно стандартных драйверов. Все зависит от сборки... Когда-то пробовал на Ubuntu - джой определялся и работал.

Но для работы с конфигуратором всё равно потребуется Windows.



[Babun]

Уважаемые эксперты! Учитывая, что ТЛЕ 5010  отрабатывает 360 град. поворота, если не лимитируют габариты, может быть есть смысл при помощи тяг, роликов и пассиков, преобразовывать  +- 15 град. отклонения РУС в добрые +- эдак 120 - 150 градусов поворота магнита?! Для точности считывания, уменьшения помех и т.д. Или это бессмысленность и горячка? В своё время я так на РУД 270 град. переменного резистора использовал...

[MYCYJIbMAHUH]

2 минуты назад, Babun сказал:

Уважаемые эксперты! Учитывая, что ТЛЕ 5010  отрабатывает 360 град. поворота, если не лимитируют габариты, может быть есть смысл при помощи тяг, роликов и пассиков, преобразовывать  +- 15 град. отклонения РУС в добрые +- эдак 120 - 150 градусов поворота магнита?! Для точности считывания, уменьшения помех и т.д. Или это бессмысленность и горячка? В своё время я так на РУД 270 град. переменного резистора использовал...

Делайте как Вам хочется.Какая разница как реализовать снятие сливок))!

[Sieben_Sieben]

49 minutes ago, Babun said:

Уважаемые эксперты! Учитывая, что ТЛЕ 5010  отрабатывает 360 град. поворота, если не лимитируют габариты, может быть есть смысл при помощи тяг, роликов и пассиков, преобразовывать  +- 15 град. отклонения РУС в добрые +- эдак 120 - 150 градусов поворота магнита?! Для точности считывания, уменьшения помех и т.д. Или это бессмысленность и горячка? В своё время я так на РУД 270 град. переменного резистора использовал...

Ничего нового вы этим не придумали)



Например.

Ну и тут в этом плане тоже, ничего нового, с установкой редукция для датчика.

[Babun]

Я не за приоритетом гонюсь, хотелось услышать мнение компетентных товарищей, есть в этом практический смысл или нет.

[MYCYJIbMAHUH]

4 минуты назад, Babun сказал:

Я не за приоритетом гонюсь, хотелось услышать мнение компетентных товарищей, есть в этом практический смысл или нет.

Мнения разнятся.Кому 360грд принципиально,кому 20грд достаточно.

[Sieben_Sieben]

28 minutes ago, Babun said:

Я не за приоритетом гонюсь, хотелось услышать мнение компетентных товарищей, есть в этом практический смысл или нет.

Ну так и ответ есть в теме ссылкой выше например тоже.) Чем больше задействовано диапазона датчика, тем лучше.

Изменено 9 сентября 2022 пользователем Sieben_Sieben
