Все известные на данный момент по фотографиям самолёты И-16 67-го истребительного авиаполка, принадлежащие к 1-й, 2-й и 4-й эскадрильям

Похоже на опечатку, судя по иллюстрации должно быть 1-й, 3-й и 4-й



И я конечно не литератор, но по-моему необязательные "очевидно" в двух небольших абзацах подряд это не очень хороший стиль.

Никакого регламента найти опять не удалось: размер цифр, цвет, место нанесения, очевидно, имели произвольный характер для каждого полка. Цифры наносились, как правило, одним цветом. Так, например, у самолётов 132-го СБАП номера были красные, среднего размера, а у 67-го ИАП – белые и крупные. У самолётов И-153 148-го ИАП размер цифр был очень небольшой, и они были разного цвета – возможно, полк имел некую смешанную «цвето-числовую» систему обозначений.

В этой системе исключений, видимо, было ещё больше, чем в «цветовой». Так, к примеру, в 212-м ДБАП номера самолётов у эскадрилий записывались не по порядку, а вразнобой, при этом все они, очевидно, были красного цвета:



За материал спасибо, интересная информация.

[8903610360MishaT]

Да 1,3 и 4 должно быть, очевидно это да, недоработал. Ну да ладно материал был не о том. Жаль что из-за форматов и сайта и журнала АиК, практически 70 % профилей и главное фотографий машин, редакторы не поставили. Ну что заграница нам поможет, англичане я думаю выпустят статью в полном объеме...

[8903610360MishaT]

Начал писать серию статей по системе камуфляжа и обозначениям самолетов ВВС КА летом 1941 года. Думаю всем будет интересно...

[8903610360MishaT]

К 20.07.41г., все самолеты ВВС КА должны были быть перекрашены по единой схеме двухцветного камуфляжа - зеленого и черного цветов.
После начала войны, авиачастям вступившим в сражение зачастую было не до покраски самолетов, однако приказы исполнялись, хоть и со скрипом. Причем сроки нанесения были урезаны до 10.07.41г.
Символично что одним из первых самолетов окрашенных по новой схеме, в составе частей ВВС, стал Як-4:


Все пятна практически идеально совпадают со схемой, фюзеляжные звезды закрашены, а на хвостовое оперение нанесены. Причем явно краску наносили кистью.


Самолет к сожалению не имеет привязки, на данный момент, но по времени мы смело можем задать рамки 10 - 20 июля 1941года.

Один из первых окрашенных по схеме Ил-2 из 4-го ШАП, самолет №2806 АМ-38 №01268, потерян при выполнении боевого задания 20.07.1941 в районе Кричев - Горбатово. Пилот командир 4 эскадрильи капитан Лесников Владимир Дмитриевич.


К сожалению фото с левого борта не дает понять как окрашен самолет в целом, однако видно что звезды на фюзеляже закрашены.

Илы лидируют по количеству отфотографированных машин в новом камуфляже. Судя по всему из-за того что полки переформировывались в Воронеже, и подписывался акт. Похоже командир 1 ЗАБр полковник Папивин заставлял на самолеты малевать камо в соответствии с приказом и утвержденной схемой.
По временным рамкам, это машины нескольких полков:
430 ШАП - отправлен на фронт 5.07.41г. По крайней мере часть самолетов полка имела камуфляж не соответствующий схеме. Аэродромы Яковлево (Орша) - Шаталово.
74 ШАП - отправлен на фронт 9.07.41г.
61 ШАП - отправлен на фронт 12.07.41г. Аэродромы Шаталово - Сеща.
232 ШАП -переучивался на месте расположения, и получал самолеты с 9 по 18 июля 1941г.
Теоретически самолеты без больших звезд на фюзеляже могли иметь и экипажи 190 ШАП, убывшего на фронт 22.07.41г. Но это уже сложно проверить без конкретной привязки к самолету...
Кроме того прямо на фронте камо наносили на самолеты 4 ШАП (как мы установили).

В целом, получается почти десяток Ил-2 окрашенных по стандартной схеме. Начну с самолетов из Шаталово. 61 ШАП оставил на аэродроме 14-15 июля 5 самолетов, три свалены в одном месте. У одного четко видно звезду на фюзеле (видимо банально не закрасили), другой практически полностью сгорел, но третий во всей красе №3:


Предположительно Ил-2 из 74 ШАП 17.07.1941 г. Во время штурмовки мехколонны противника, из пункта Руди, из танков велся ответный арт. огонь. В результате комэск-1 капитан В.И.Попов подбитый в воздухе загорелся и упал в расположении танков:

Далее самолеты не имеющие конкретных привязок к местности или времени, однако это однозначно июль до 20 числа, до введения новых звезд на фюзеляже...
Два самолета - предположительно 74 ШАП:


Самолет с видимым заводским №2304, самолет явно лежал в проезжем месте, у него масса фото:

Два самолета с видимыми тактическими номерами 1 и 12, пока предположительно 61-й ШАП, но это весьма условная версия:




И еще несколько самолетов, без привязок:

В продолжении МиГ-3 из 401-го ИАП, ориентировочно середина июля 1941 года, самолет окрашен в соответствии с приказом:

Строй И-16 разных типов окрашенных в типовой камуфляж, к сожалению хвостовую часть не видно, но на фюзеляже звезд по моему нет:



Первым полком ВВС КА получившим еще весной 1941 года ЛаГГ-3, был 24 ИАП из ПВО Москвы.
Однако после этого, из-за технических проблем, поставки самолетов в ВВС начались только в июле 1941 года. Одним из первых 15 ЛаГГ-3 получил 145 ИАП, полк начал красить самолеты. Схема соблюдалась весьма приблизительно, но в целом камуфляж был стандартным черно/зеленым, звезды на фюзеляже закрашивались, а на хвостовое оперение наносились.
Яркий пример самолет капитана Гальченко:

Хорошо видно, что до нанесения рисунка, на хвостовом оперении была нанесена звезда, звезда на фюзеляже наоборот закрашена:

Далее в 10-х числах июля 25 ЛаГГ-3 23-го Завода получил 19-й ИАП 7-го ИАК ПВО Ленинграда. Самолеты были в очень плохом техническом состоянии, и большинство из них было разбито, поломано или отправлено в ремонт из-за конструктивных или производственных недостатков...


Камуфляж у самолетов не совсем стандартный, хотя однозначно черно-зеленый, причем нет звезд на фюзеляже, но присутствуют звезды на хвостовом оперении...

[=K=Gunther]

Михаил! Как всегда, спасибо за Ваш труд

[8903610360MishaT]

Михаил! Как всегда, спасибо за Ваш труд



Благодарю за оценку! И дальше буду стараться радовать новыми статьями!

[8903610360MishaT]

Перейдем к бомберам, хорошее фото СБ №6, четко окрашен в соответствии с приказом:

[8903610360MishaT]

Самолеты Су-2, в начале июля, также начали камуфлировать в некоторых частях, к примеру на испытаниях Су-2 в варианте корректировщика самолет окрашен строго в соответствии со схемой:

Большинству частей на фронте очевидно было некогда заниматься камуфлированием, но тем не менее немецкие военнослужащие успели зафиксировать несколько Су-2 именно в таком камо. К примеру два Су-2 сфотографированные на Украине, предположительно 226 ББАП, у обоих характерная молния, у одного видно №2:



[8903610360MishaT]

С пикирующими бомбардировщиками Ар-2 и Пе-2 сложнее, Пешек в стандартном камо довольно много, но они практически все уже с нанесенными крупными звездами на фюзеляже, окрашенных Ар-2 попадается крайне мало, идентифицированны на данный момент только две машины из 132 СБАП, оставленные 9-12.07 в Кировограде. Оба самолета закамуфлированы черными полосами, звезды на фюзеляже закрашены. Из-за повреждений не понятно наносились ли звезды на руль направления. Первый самолет очень хорошо отфотографирован:

Второй самолет сильно поврежден, но камо в целом видно:

[8903610360MishaT]

Единственный, на этот момент четко идентифицированный Пе-2, с закрашенными на фюзеляже и нанесенными на шайбы звездами и окрашенный черно-зеленый камуфляж. Самолет с очень большой долей вероятности из 5-го СБАП, произвел вынужденную посадку у н.п.Бабанка у Умани:

[8903610360MishaT]

По Пе-2 есть интересное наблюдение, дело в том что в составе 410 БАП (очень много) и в составе полков ВВС ЮФ, были самолеты окрашенные в трехцветный камуфляж, не имеющие звезд на фюзеляже, но со звездами на шайбах. Камо нанесено очень аккуратно, очевидно в заводских условиях... Видимо какое то время использовался для окраски один или два варианта камуфляжа, разработанных в 1940 году. То же самое касается самолетов Ил-2 430 ШАП. Но это я думаю отдельно рассмотрим.

[8903610360MishaT]

В целом исследование можно признать весьма успешным, во первых мы знаем что приказ НКО выполнялся, причем довольно большое количество частей ВВС и заводов НКАП начали красить свои самолеты в соответствии со стандартной схемой в черно-зеленый камуфляж, закрашивая звезды на фюзеляже и на верхних поверхностях плоскостей и нанося звезды на хвостовое оперение...
Довольно не большое количество фото И-153, И-16, СБ и Дб-3 в таком камуфляже, вероятно произошло из-за нескольких причин, первое серо-серебристые машины, особенно бомбардировщики, очень трудно окрасить в короткий срок, особенно учитывая наверняка имевшиеся проблемы с краской. Тем более когда в части 50 - 70 самолетов.
Поэтому мы имеем огромное количество фото самолетов СБ, И-153 и Дб-3 окрашенных невероятными камуфляжами из полосок или точек или пятен небольшой формы, которые из-за отсутствия цветных фото, практически невозможно идентифицировать по цвету.
Про эти, назовем их: "халхингольские" камуфляжи наверное придется делать отдельную статью, хотя как все это описать пока не понимаю.
Ну а с зелеными машинами, видимо как раз по причине того что они и так гораздо менее заметные, просто не заморачивались, и не торопились красить - тем более что было чем заняться...
Причем на более или менее спокойных участках фронта камуфляж наносили, к примеру ври "Чайка" из 5-й САД или И-15бис из ВВС ЮЗФ, окрашены в соответствии с приказом:

[8903610360MishaT]

Собственно благодаря Сергею Кузнецову и его великолепным книгам про Як-1/Як-7 у нас есть информация о том как исследуемый нами камуфляж, который на протяжении двух лет был единственным официальным камуфляжем самолетов ВВС КА, впервые появился на самолете.
Впервые новый камуфляж запечатлен на опытном учебно-тренировочного УТИ-26-I в конце лета 1940 года. Слайды  с заводских испытаний 23.7-25.8.40г.:


Сергей к сожалению не смог докопаться до документов полностью раскрывающих момент принятия решения о подобной окраске. Есть лишь свидетельство конструктора Е.Г. Адлера, о том что схему окраски предложил ВИАМ совместно с Военно-инженерной академией КА.
Но основываясь в публикациях Сергея, я пока только заметил, что такой камуфляж впоследствии наносился на все опытные машины завода №115.

[8903610360MishaT]

Наличие самолетов ЛаГГ-3, Пе-2 и УТИ-4, в трехцветном камуфляже, видимо связано с реализацией Постановление КО при СНК СССР № 53сс от 29 апреля 1941 г.
Там было не только указано:
Во изменение постановления КО от 23 мая 1940 года за № 220сс, КО при СНК постановляет:
1. Перейти на деформирующую (камуфляжную) окраску самолетов, выпускаемых Наркомавиапромом, как наиболее удовлетворяющую требованиям маскировки.
2. Обязать Наркомавиапром:
а) подготовить производство для перехода с 1 октября 1941 года на выпуск всех самолетов с деформирующей (камуфляжной) окраской верхних и боковых поверхностей и светлосерой окраской нижних поверхностей;
б) для окончательного уточнения вариантов окраски, состава и стойкости красителей до 15 июня 1941 года окрасить для НКО по техническим требованиям ГУ ВВС 100 самолетов деформирующей окраской;
в) с 15 июля 1941 года применять для окраски самолетов вместо простой зеленой – недешефрируемую зеленую окраску.

Но и:

3. Наркомату обороны к 1 сентября 1941 года на основе опыта эксплуатации в частях ВВС опытной партии самолетов, покрытых деформирующей окраской, дать Наркомавиапрому окончательные технические окончательные технические требования на камуфляжную окрасок..."

То есть зводы НКАП с 15 июля 1941 года должны применять для окраски самолетов вместо простой зеленой недешифрируемую (матовую) зеленую краску (АМТ-4).
И до 15 июня 1941 года произвести опытную камуфляжную окраску 100 самолетов, судя по всему и истребителей, и бомбардировщиков.
На основе опыта эксплуатации в частях ВВС КА этой опытной партии, к 1 сентября 1941 года НКО должен был передать НКАП окончательные технические требования на камуфляжную окраску.


ЛаГГ-3 выпущенный 10.07 и поврежден 11.06.41 года во время контрольных испытаний, к сожалению фоточки только хвостовой части, слева:

Справа:


Вот самолет из 317 РАП ВВС ЮФ, все тоже самое только видимо звезды фюзеляжные еще на заводе задули:


Авария в августе 41 года в 167 РезАП, явно накрашенный на заводе трехцветный камок, но фюзеляжные звезды и звезды на верхних поверхностях крыльев - закрашены, а звезда на хвостовом оперении - нанесена! Самолеты выпущены - 2 июля 1941 года, завод №153.



Заметим машин в опытном камуфляже должны были быть окрашены к 15 июня, то есть период весьма совпадает с материализацией трехцветных камо на вышеуказанных самолетах...

[=FPS=Cutlass_RL]

Спасибо ......

Изменено 7 декабря 2016 пользователем =FPS=Cutlass

[8903610360MishaT]

Еще несколько СБ, очень хороша пара в воздухе, в окраске очень похожей на нструкцию:

Два самолета брошенные на аэродроме в р-не Новгород-Северский, машины 38 СБАП:




[8903610360MishaT]

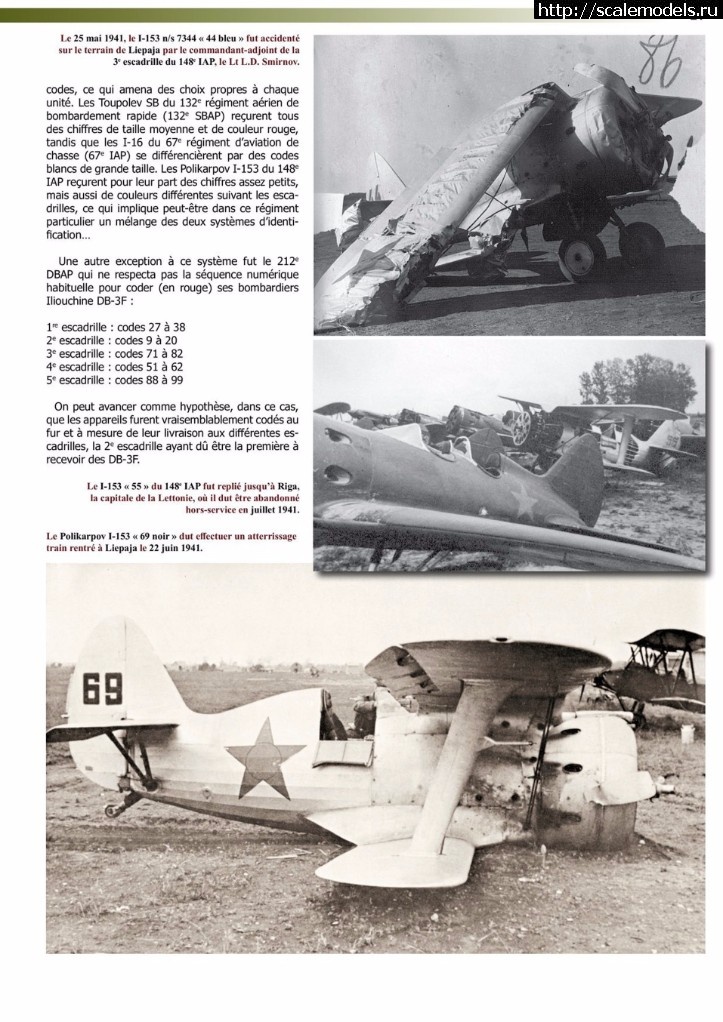

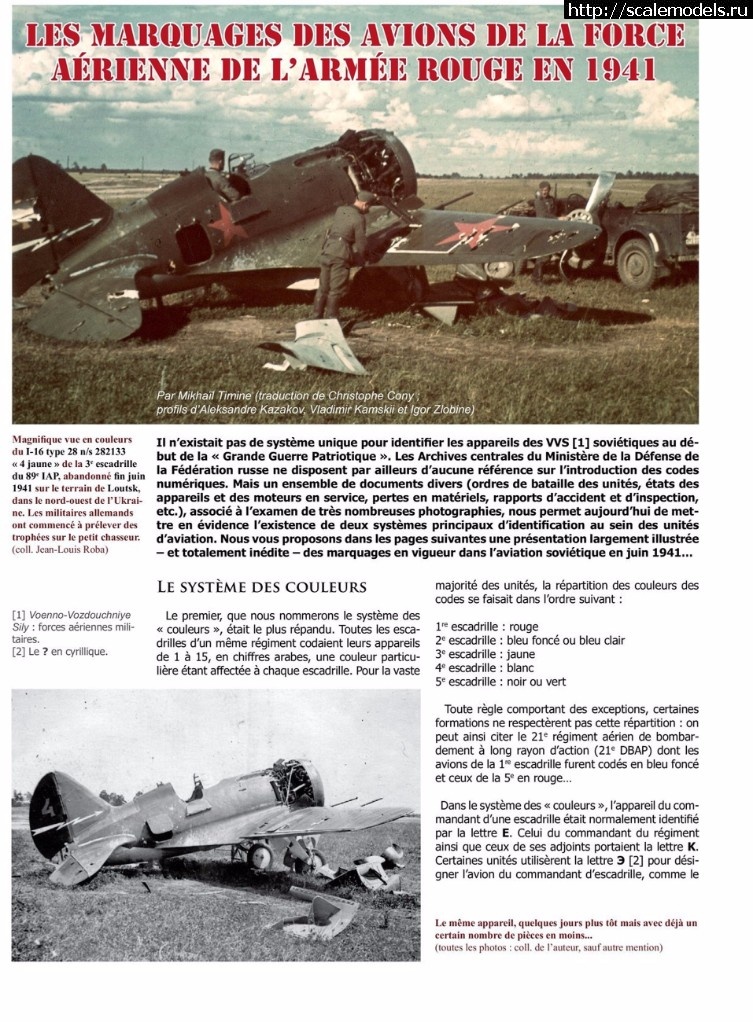

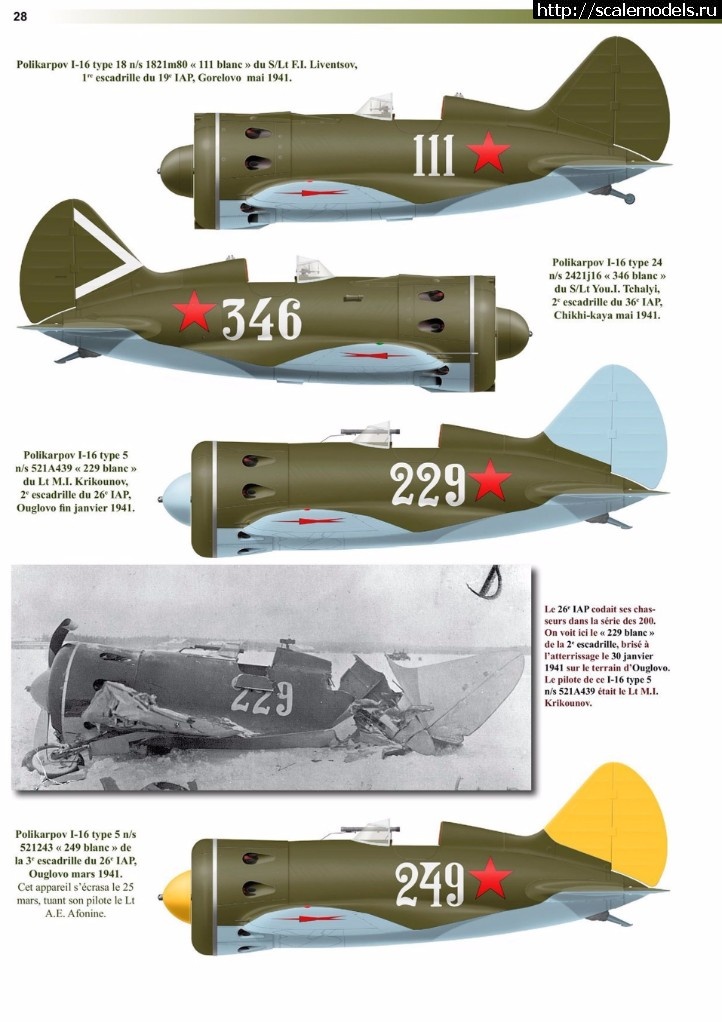

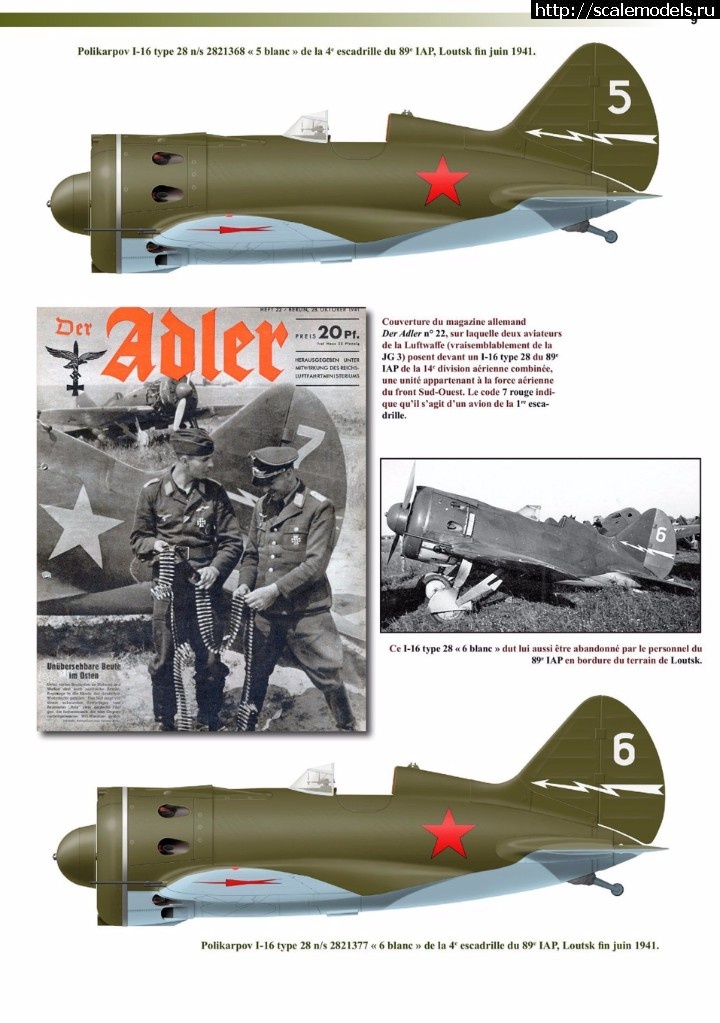

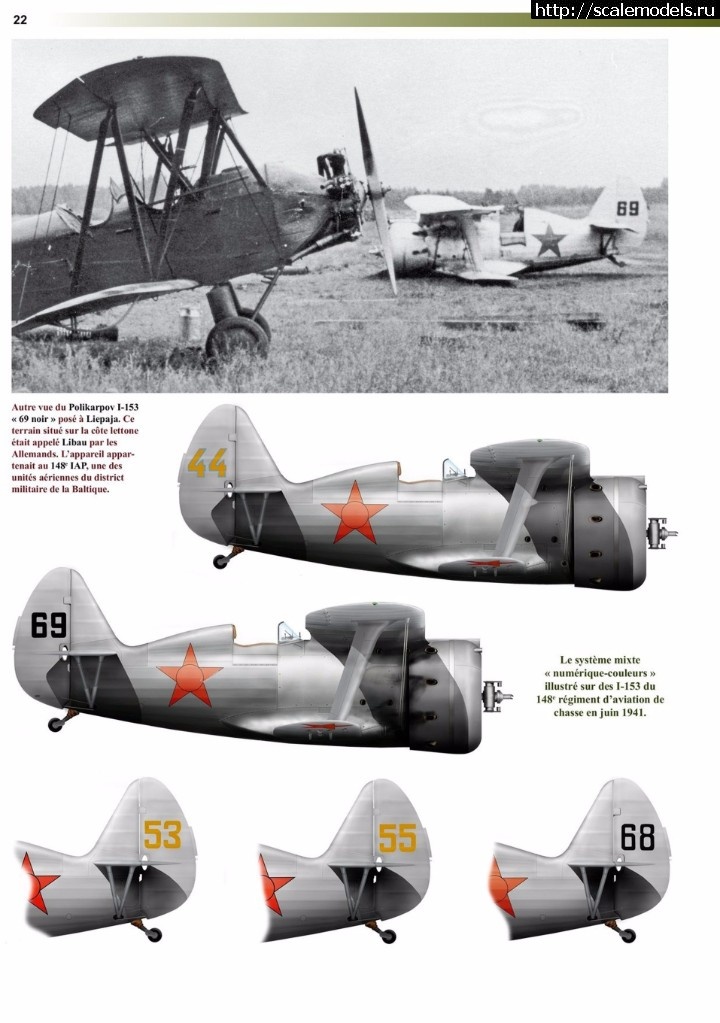

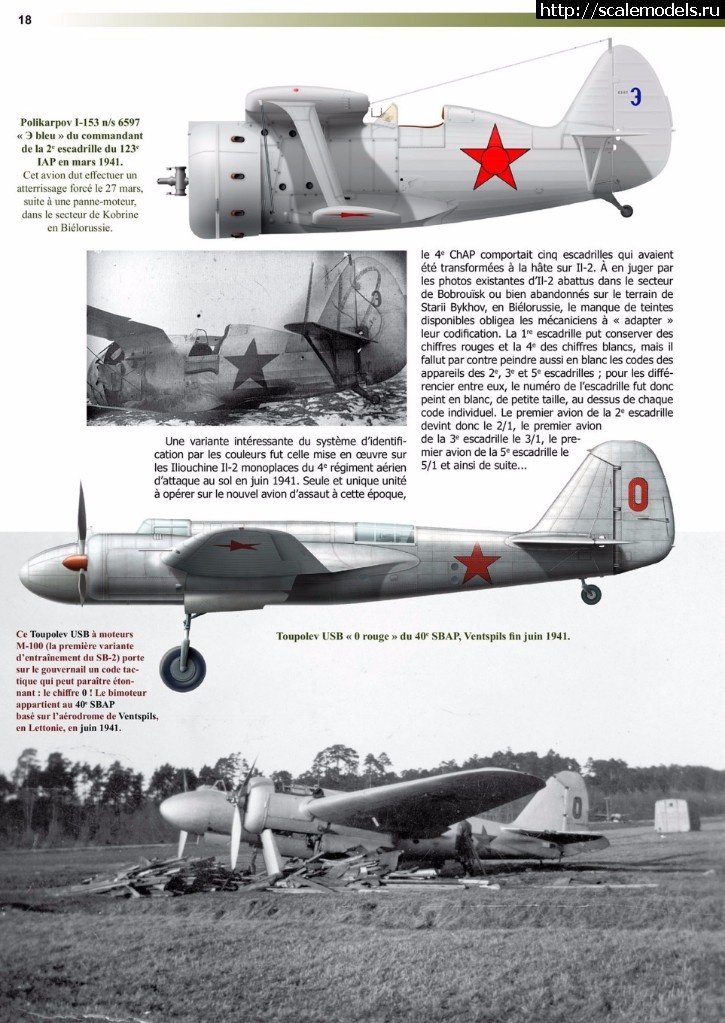

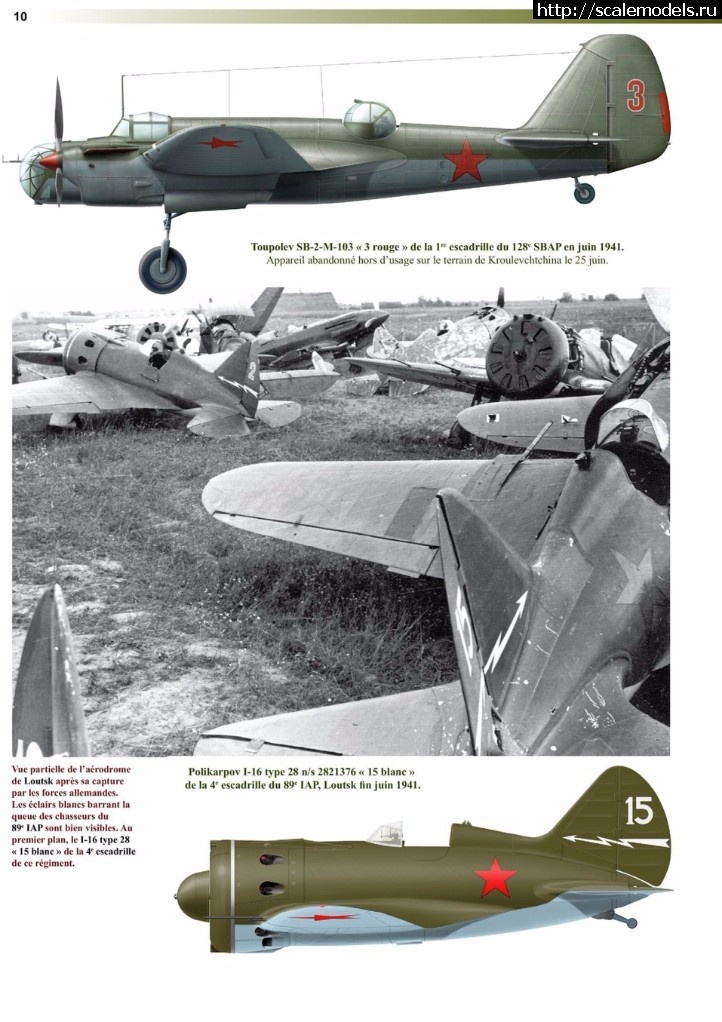

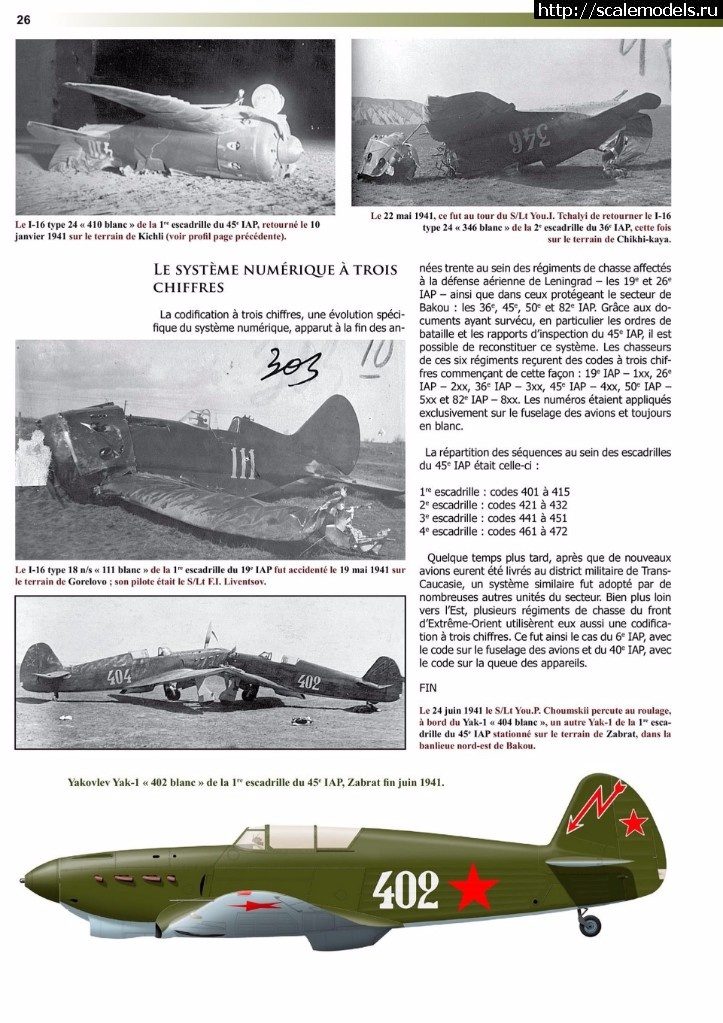

Французы красавцы, выпустили в Авионсе статью про обозначения самолетов ВВС летом 1941 года, наконец в нормальном объеме!

http://mirageswar.com/aircrafts/90513-avions-216-2017-03-04.html

[Zep]

Спасибо! Очень полезный материал.

[8903610360MishaT]

Спасибо! Очень полезный материал.



Работаем, на здоровье!

[8903610360MishaT]

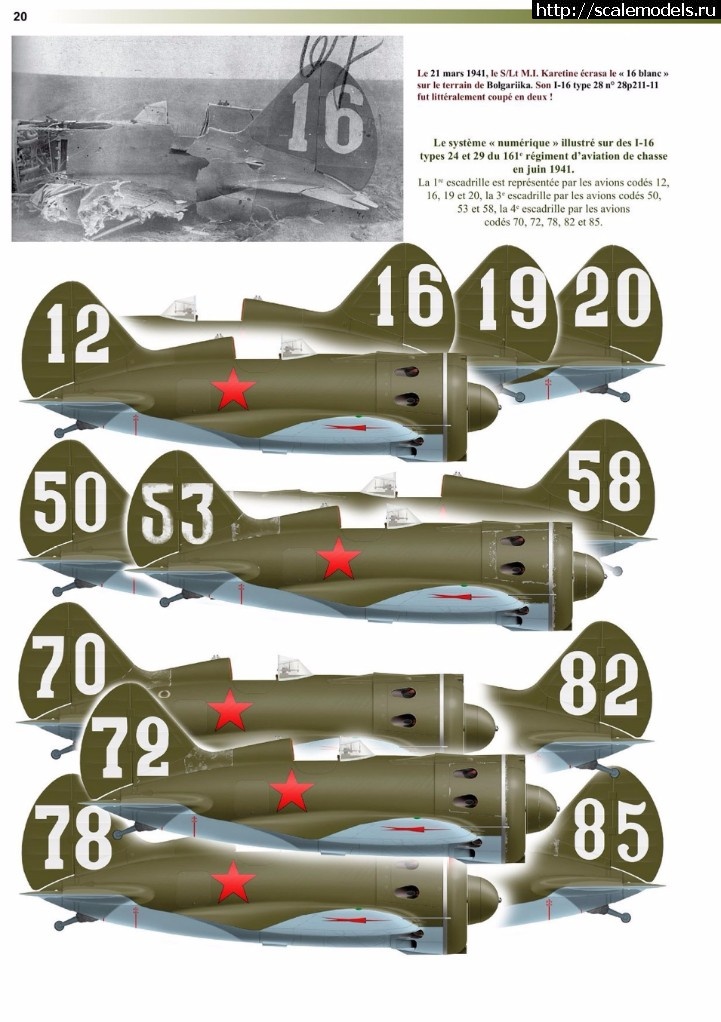

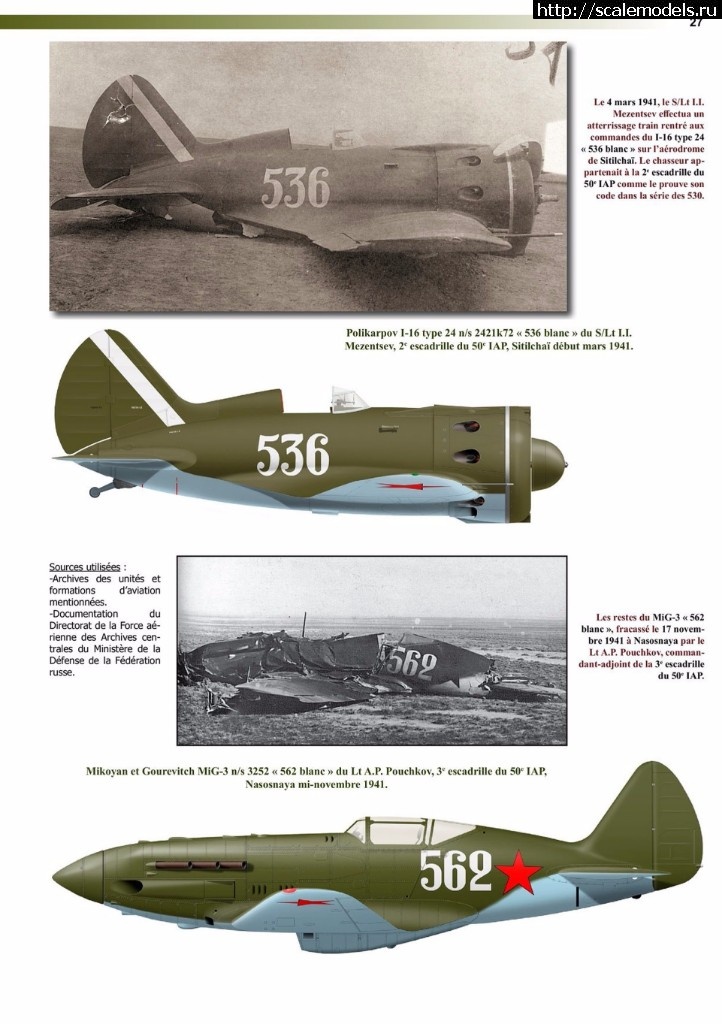

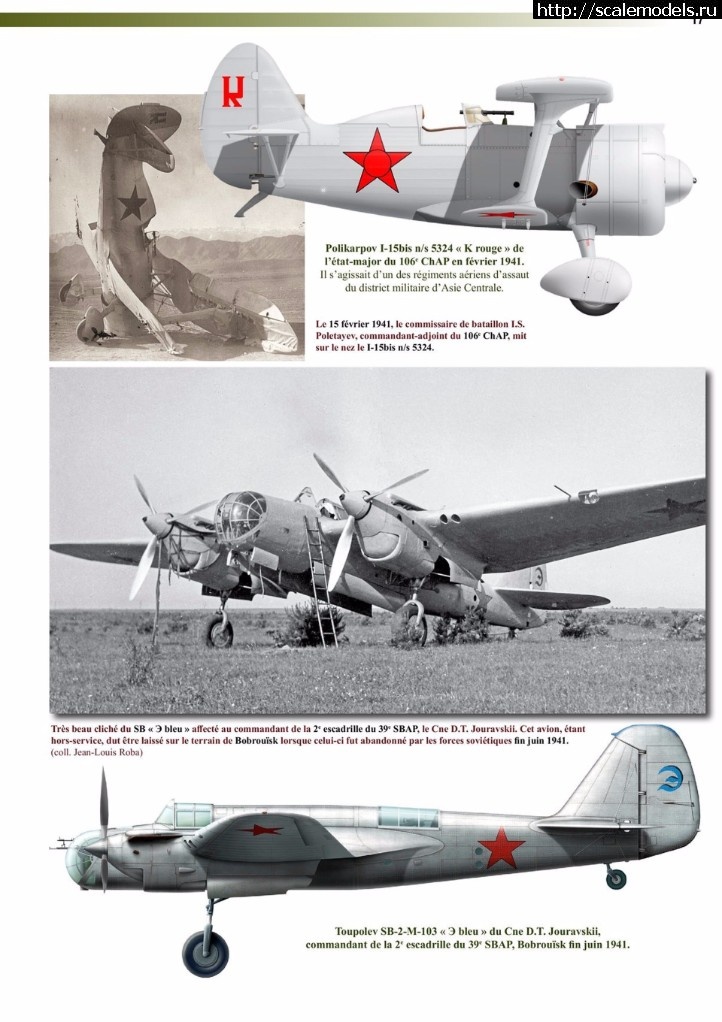

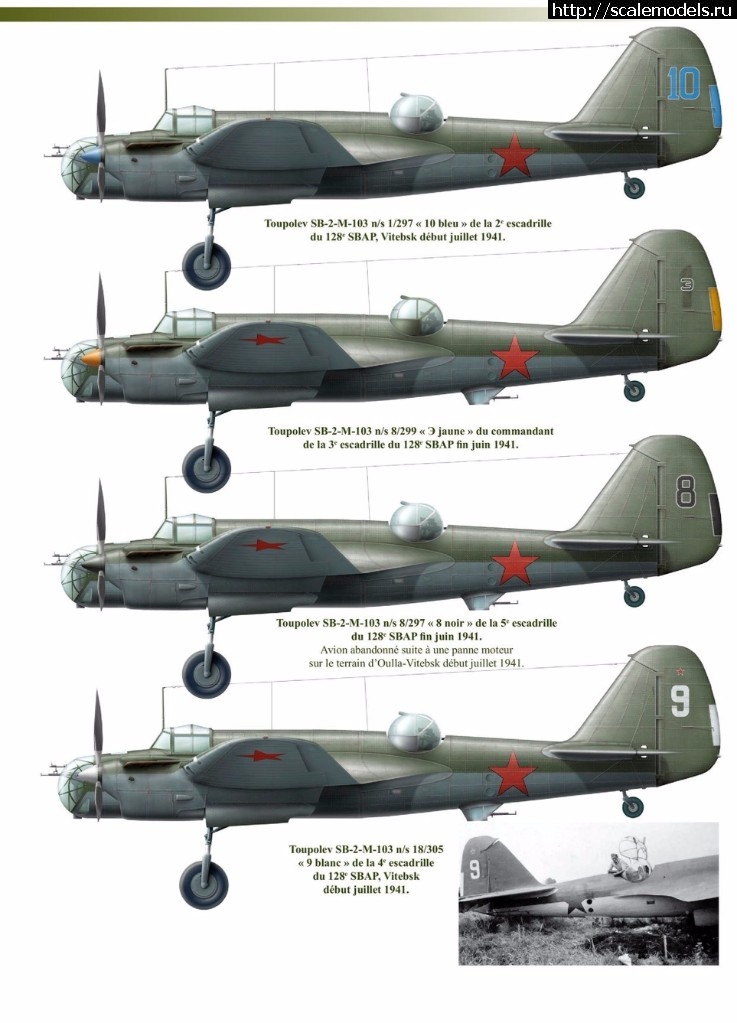

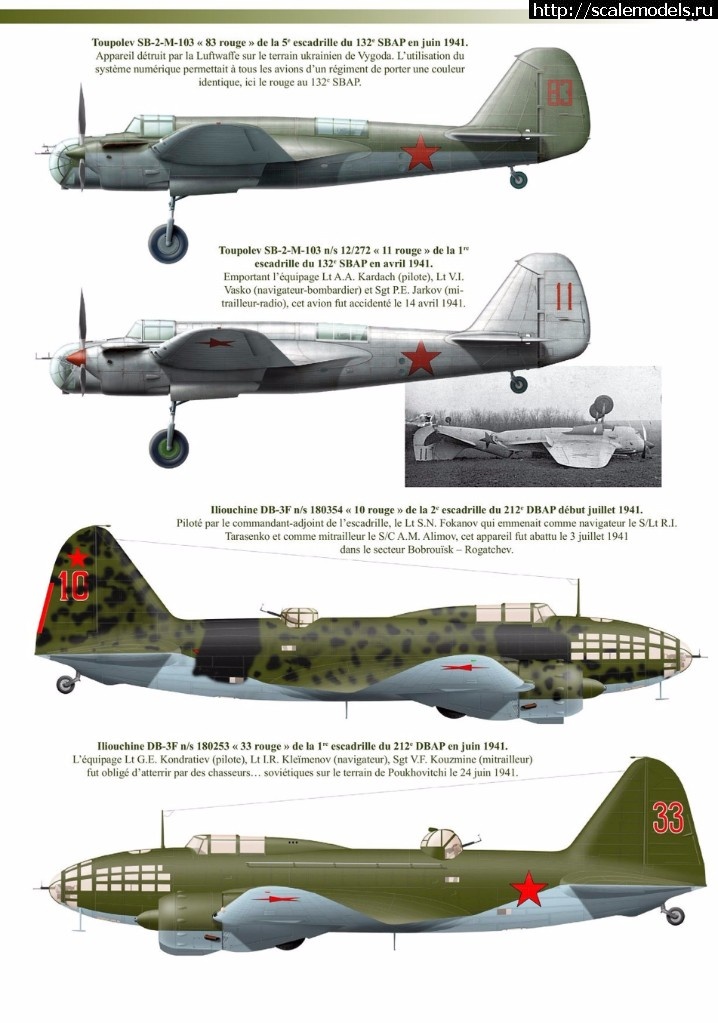

Странички для ленивых, кто не хочет качать весь журнал...

[ivanovax]

Очень интересный и насыщенный материал. Спасибо огромное. А можно узнать, над чем еще работаете? Ждать ли нам еще чего-то подобного и когда?

[8903610360MishaT]

Очень интересный и насыщенный материал. Спасибо огромное. А можно узнать, над чем еще работаете? Ждать ли нам еще чего-то подобного и когда?



Да, готовлю материал по камуфляжу советских самолетов летом 1941 года, выше немного выкладывал. Еще планирую локальные статьи по обозначениям самолетов ВВС Северного фронта (тут же КБФ и СФ) и Закавказью...

[SV7_Felix_Iron]

Надеюсь, что вся эта огромная масса материала по началу войны, когда-нибудь выльется в книгу. Чего и желаю автору.

[8903610360MishaT]

Надеюсь, что вся эта огромная масса материала по началу войны, когда-нибудь выльется в книгу. Чего и желаю автору.



Ну первая часть книги про боевые действия в небе Прибалтики, с 2013 года кочует от издания к изданию, сначала три года провалялась в Тактикал-Пресс, прошлый год в Яузе, ну а в этом году сдал в "5 Рим" - верстают, в целом не плохо получается, я надеюсь к маю выйдет!

Ну и в Англии тоже в этом году обещают выпустить, они сейчас перевод заканчивают...



Кроме собственно 22 июня, сейчас работаем с Олегом Киселевым над книгой про атаки финских аэродромов 25 июня 1941 года, там война уже собственно описана, сейчас работа в основном идет по описанию состояния ВВС и ПВО Финляндии (Олег много переводит) и ВВС и ПВО КА. Я хочу в этом месяце закончить текст...

[Zep]

Творческих успехов!!!

[8903610360MishaT]

Творческих успехов!!!



Спасибо!

[707shap_Srbin]

Михаил, а по камуфляжу/маркировке 12-й ОИАЭ ВВС КБФ известно что-нибудь?

[8903610360MishaT]

Михаил, а по камуфляжу/маркировке 12-й ОИАЭ ВВС КБФ известно что-нибудь?



К сожалению ни одного фото самолетов этой части не видел...
