ChebClip - TrackClip Pro от Cheb (Для TrackIR 5 и FreeTrack, Opentrack)

[Cheb2006]

Всем привет! Допилил литники своей клипсы. Назовём её ChebClip, к примеру... Клипса проверенно работает с TrackIR 5 (имеет те же позиции светодиодов) и с Opentrack с PS3 Eye (удален фильтр + Самодельный  ик фильр).

Два положения толщины прищепки, оси поворота имеют 28 позиционные трещётки (поворот на 12.8 градуса за щелчёк). Питание от USB , потребляемый ток 0.045 А.

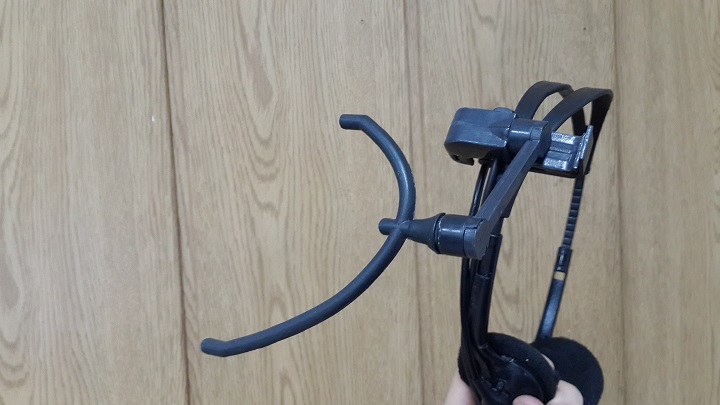

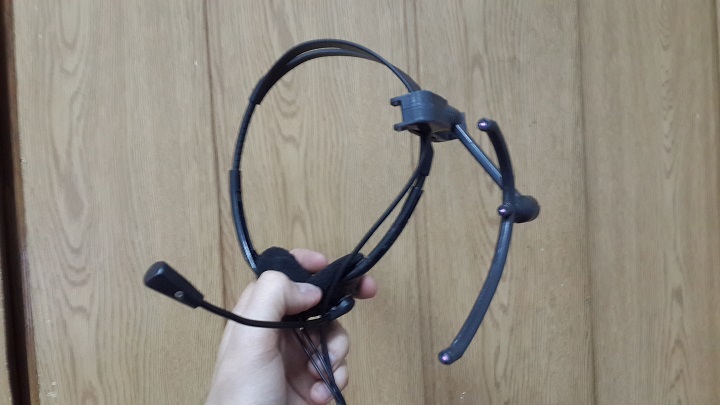

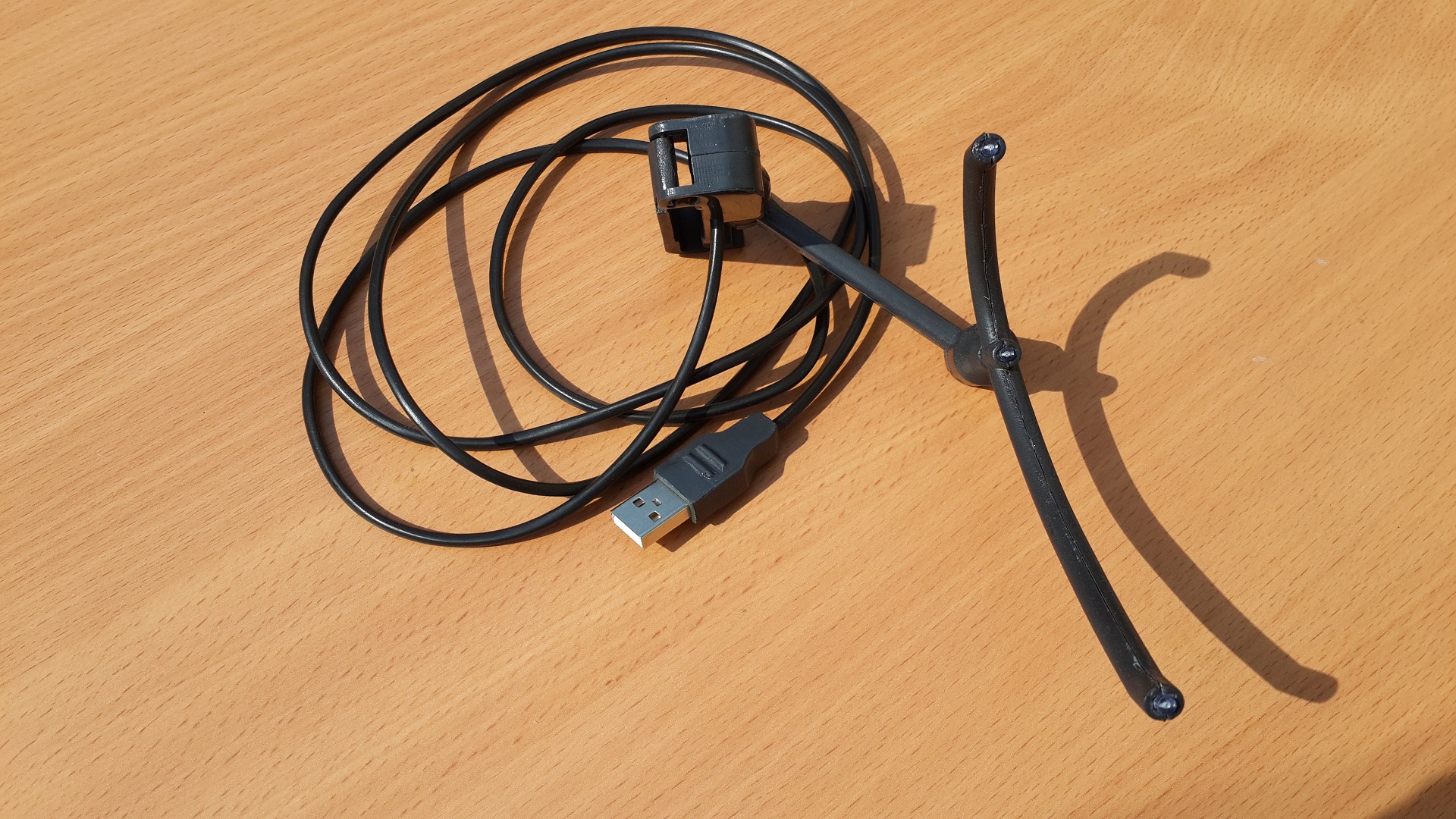

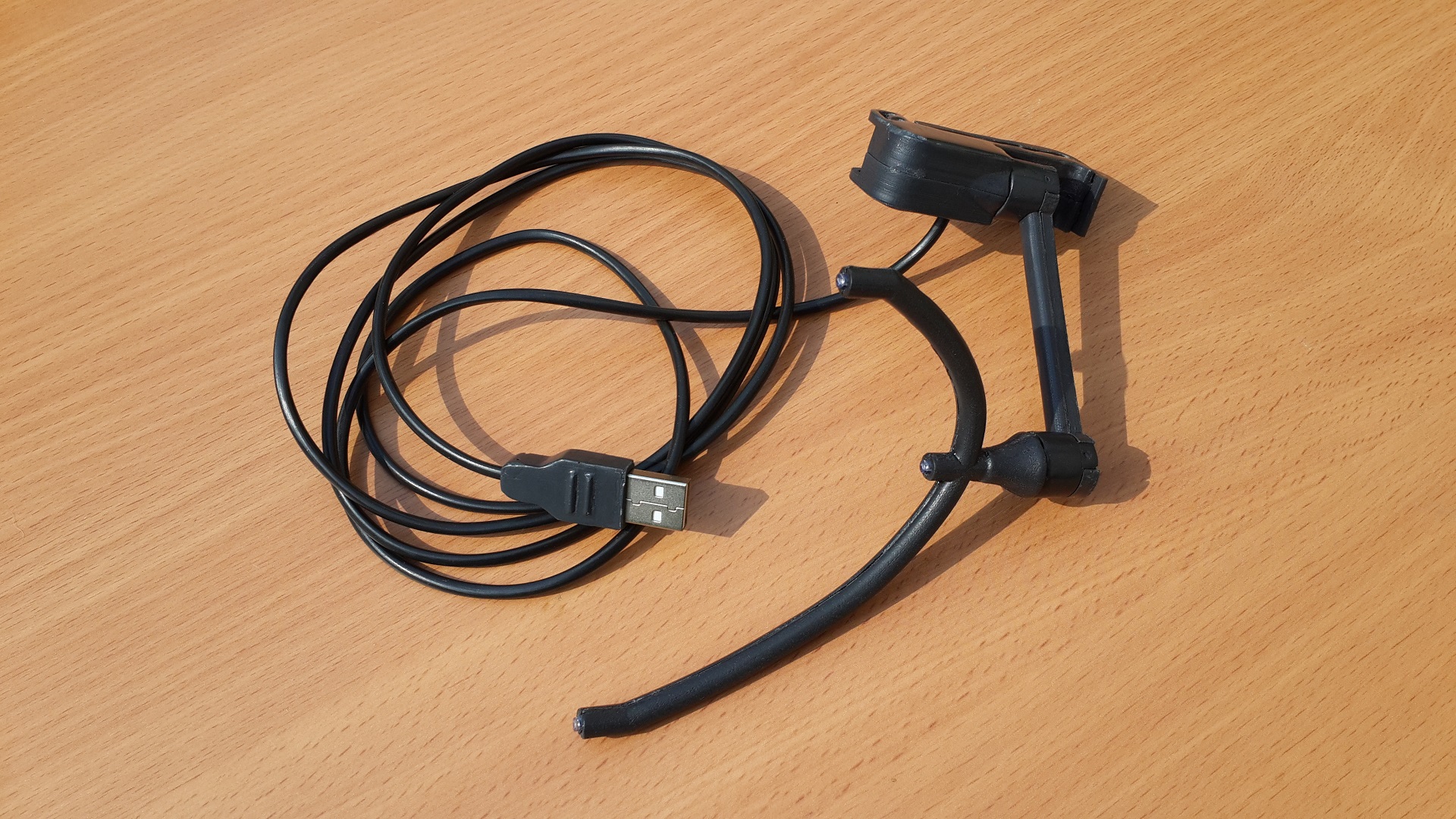

Что получилось - на фотках. Для начала сделал две, на работу и на дачу



Доделал бы ещё зимой, но увлекся изготовлением KG-13, а это оказалось ой как не быстро

[myselfcontrol]

Годно!

[Cheb2006]

P.S. двух словах сообщения вместо ё читать о

[obcity]

KG-13 на принтере делаешь?

[Cheb2006]

KG-13 на принтере делаешь?



На принтере, потом доработка и отливка... сейчас на стадии отливки

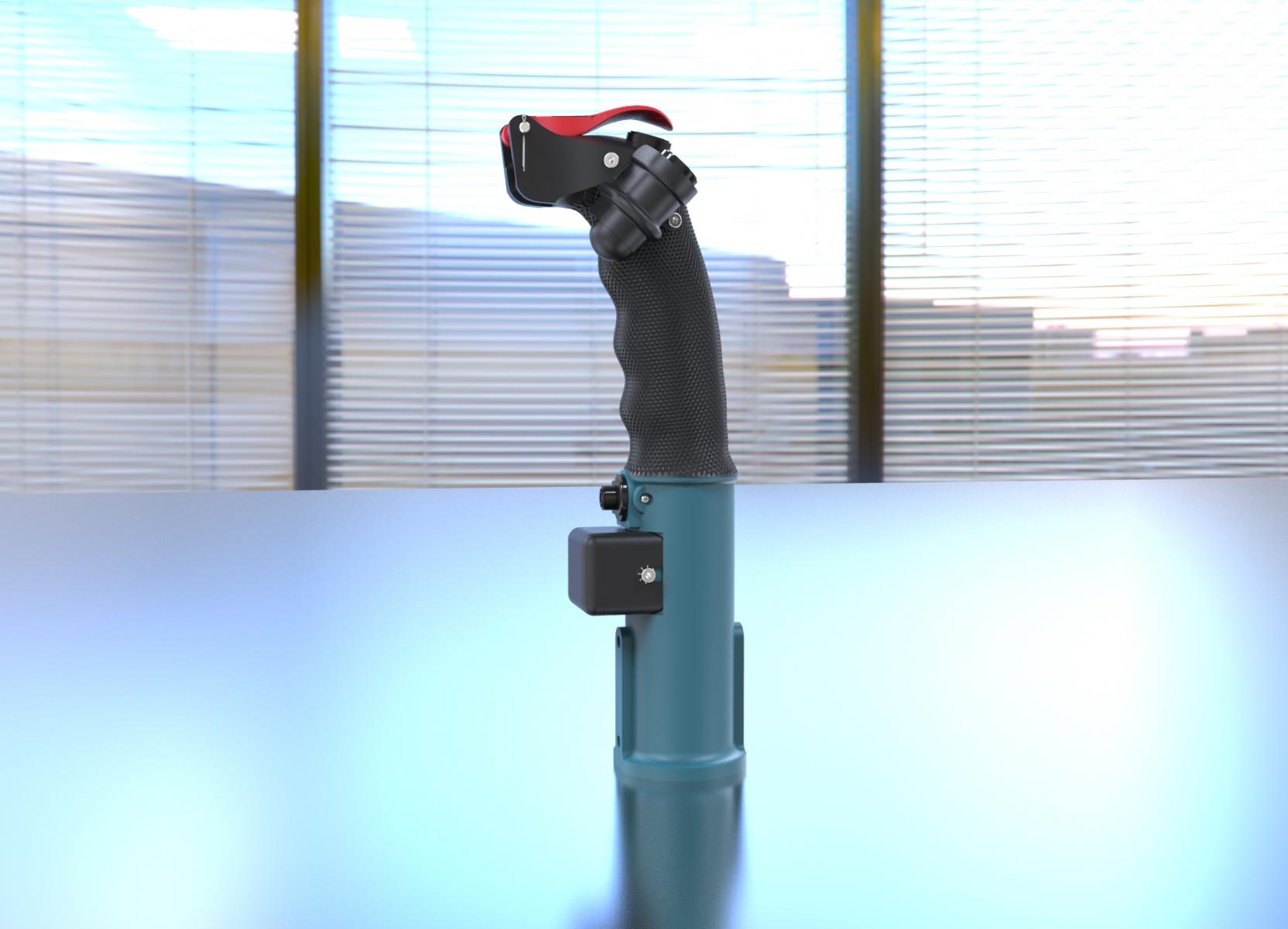

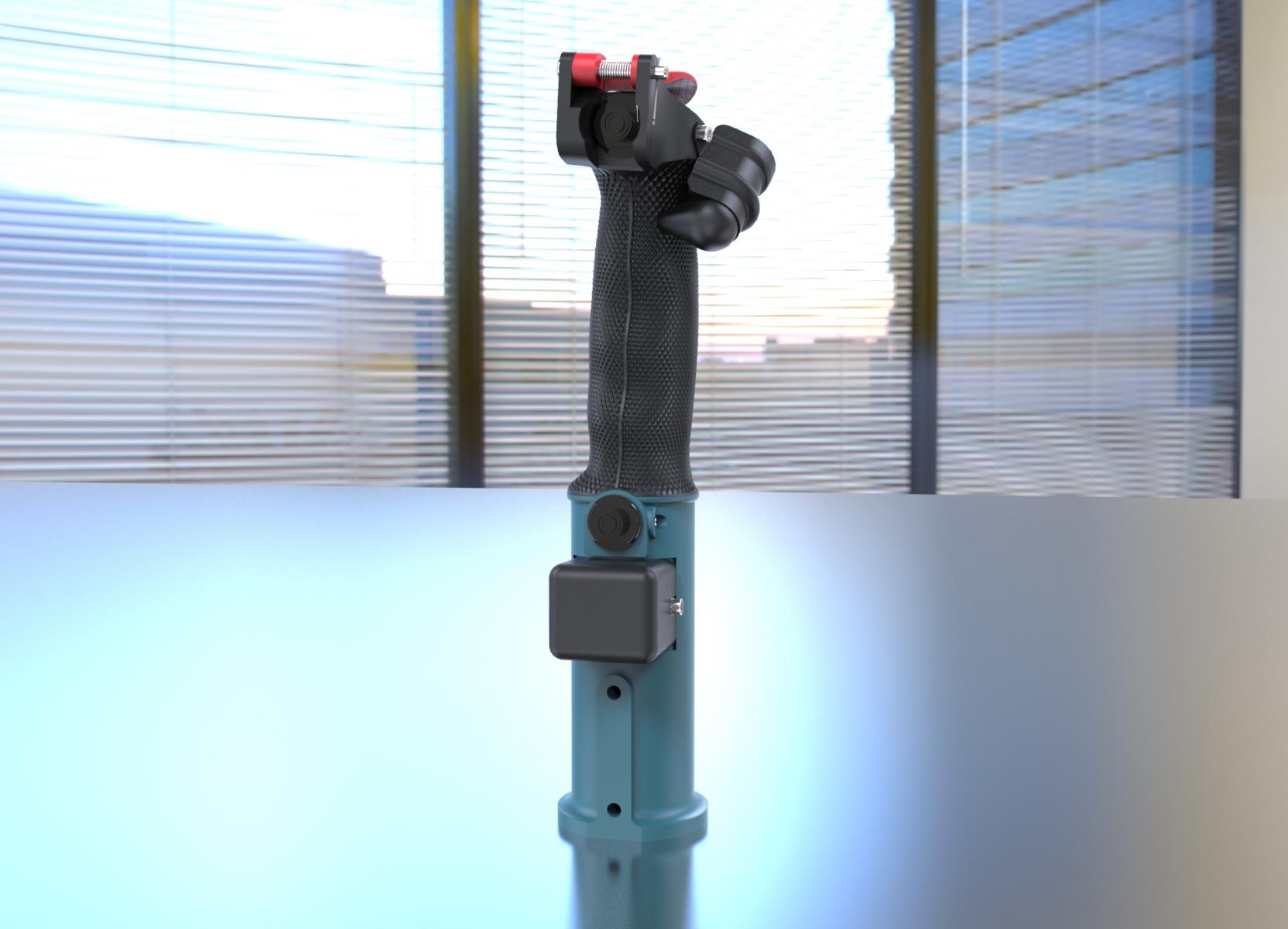

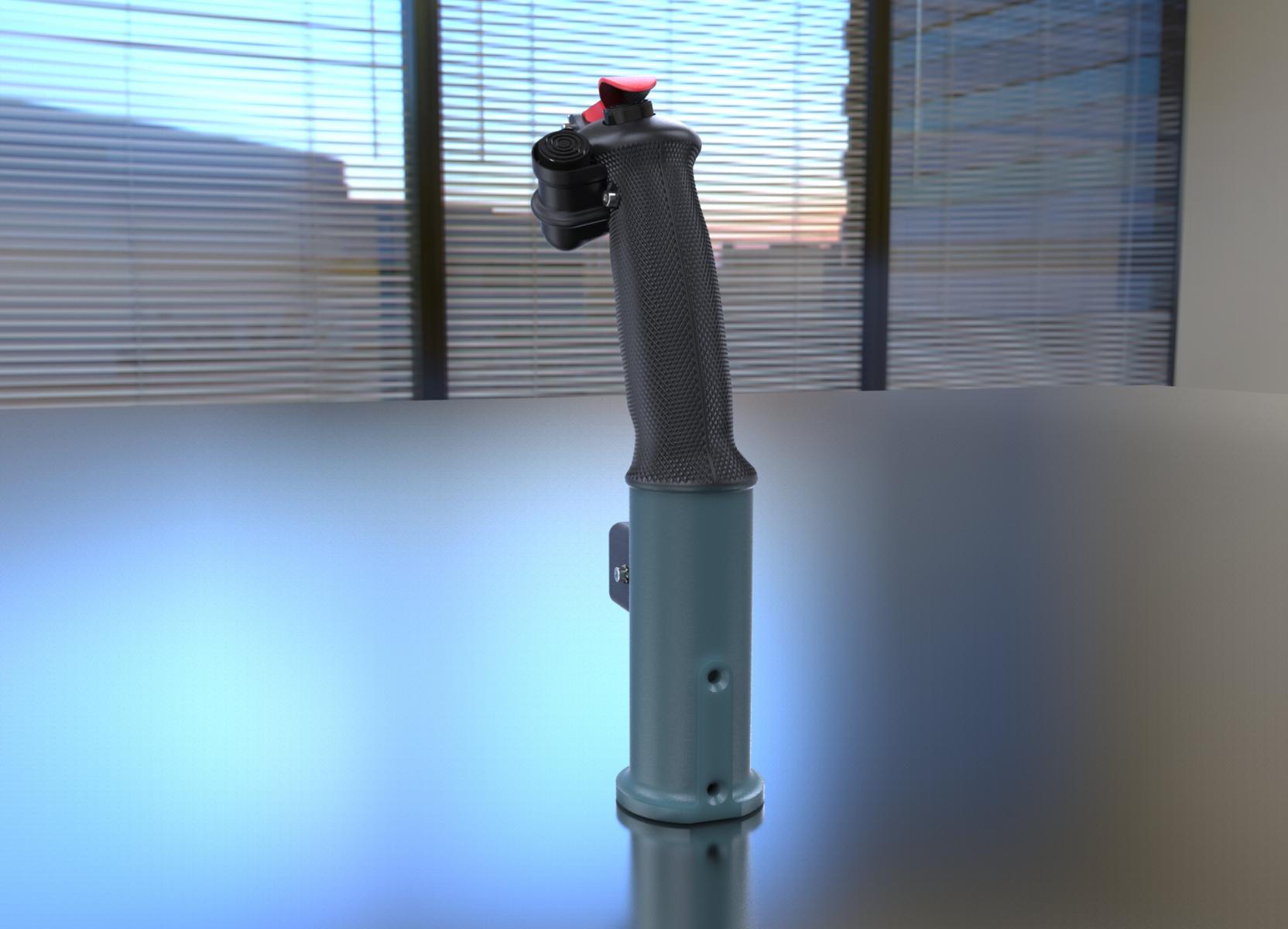

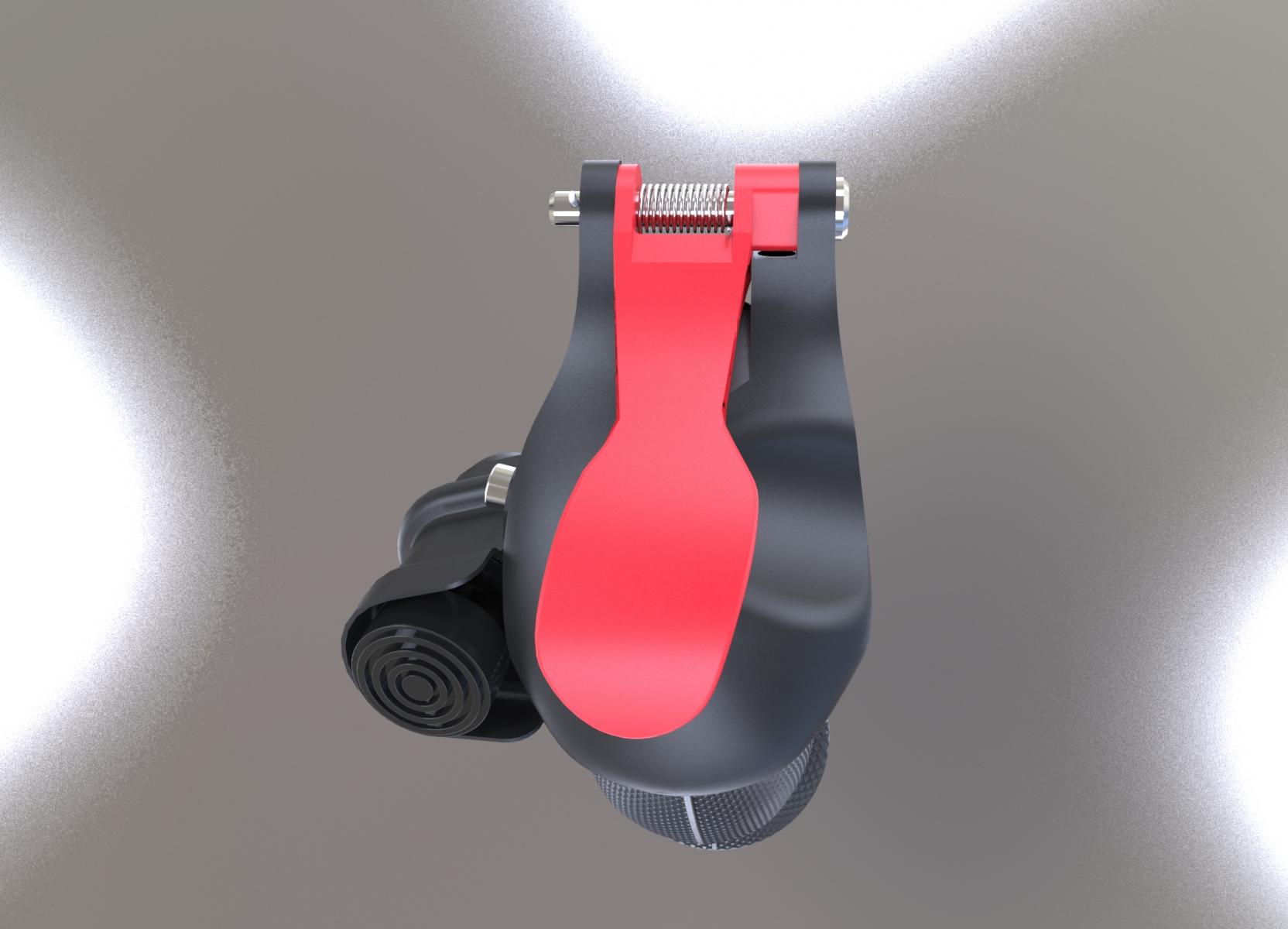

Правда рендер старый, там передняя крышка не совсем правильная...



Ручка это моя с начальником совместная работа, не моя лично.

Мы решили не укрупнять насечку, сделали шаг с оригинала и кнопки попробуем родные. они правда жестковаты. Соберём готовый образец, посадим на джой и поглядим реально ли с настоящих кнопок делать пиу-пиу... Интересно, что изготовив по чертежам ручку, и примерив кнопки оказалось что они заполняют собой всю ручку родные кнопки здоровые и такая форма и размер ручки сделаны не с проста.

[obcity]



Красиво,даже очень)

Я бы взял,по разумной цене конечно)

[Cheb2006]

Красиво,даже очень)

Я бы взял,по разумной цене конечно)

только что отлил основание, оно точно как на рендере...  верх ещё не достал из литников....

Жду ещё 20 минут и погляжу. Можете написать в личку какая цена для вас разумна ?

[skoder]

(имеет те же позиции светодиодов)

У кклипсы Trackir есть смещение диодов по оси Х

[Cheb2006]

У кклипсы Trackir есть смещение диодов по оси Х

Я знаю, у меня есть Track IR. Как бы объяснить.... понимаете, для камеры каждый светодиод - это точка. 3 точки всегда образуют плоскость. Если рассматривать положение светодиодов родной клипсы в плоскости, то у моей они там же. Смещение центрального светодиода у реальной клипы, с геометрической точки зрения, как бы слегка поворачивает её на камеру. Практической пользы я не заметил. Что так, что так - одинаково работает.

[Cheb2006]

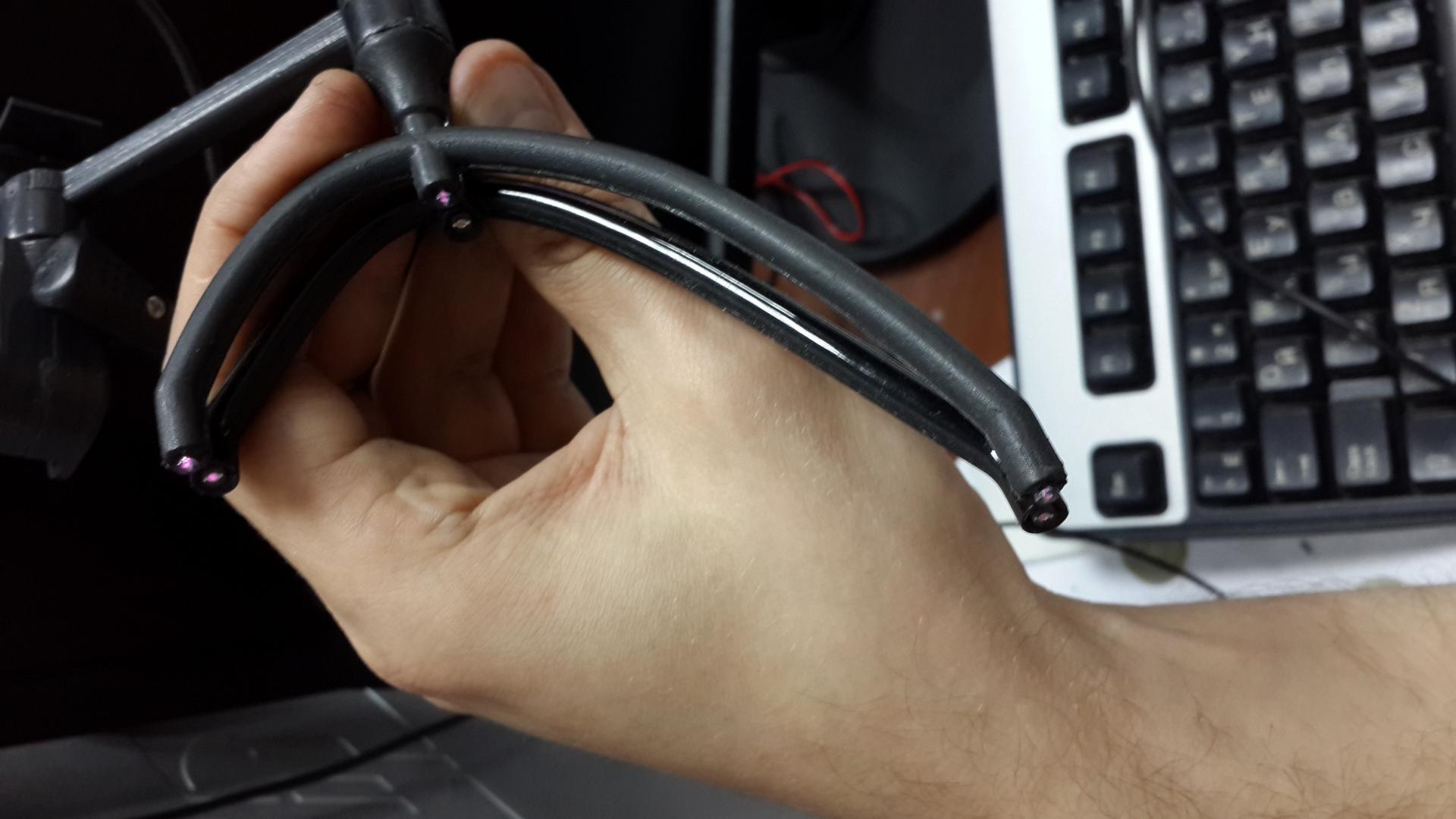

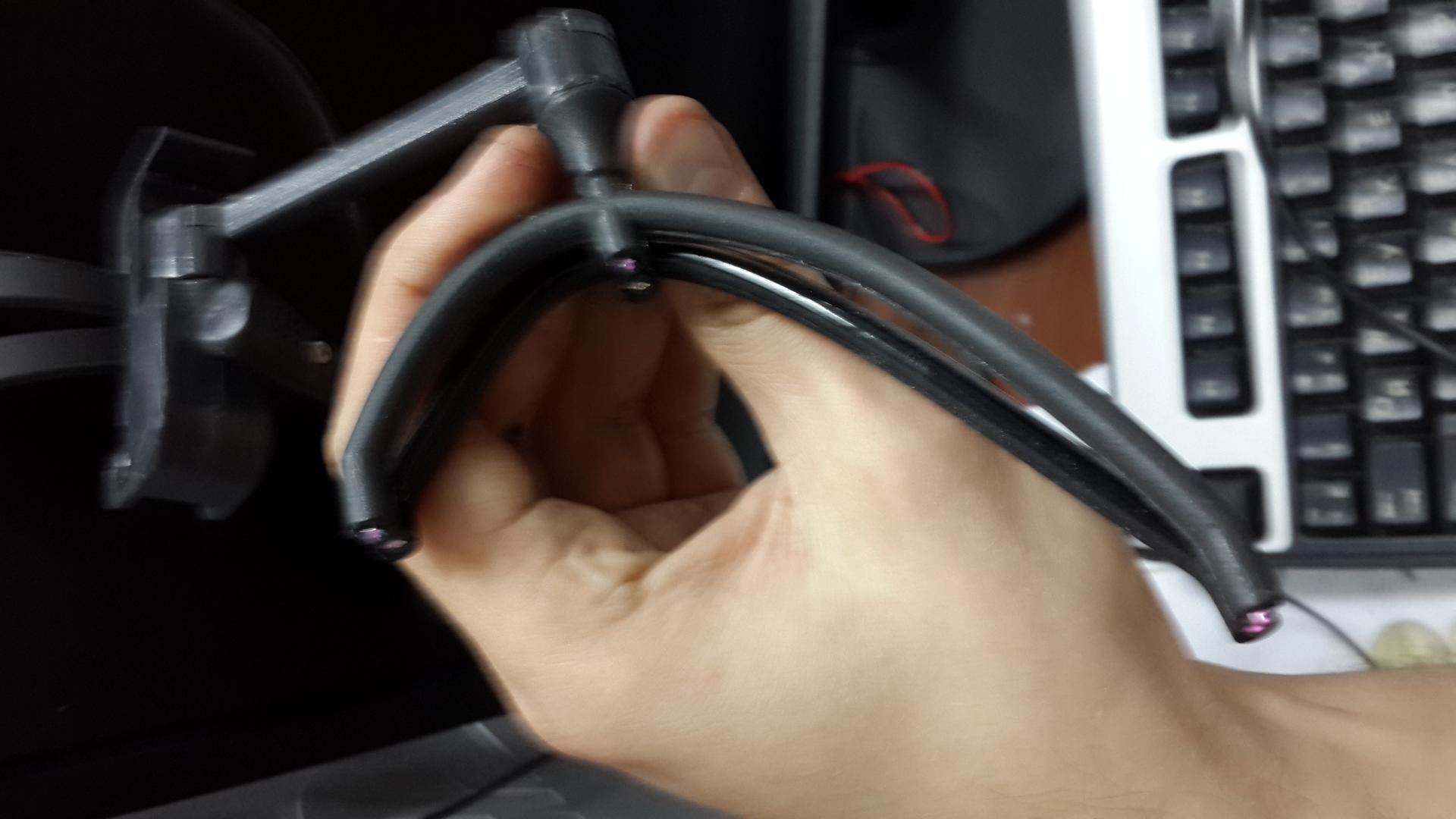

Как то так. Неудобно и держать и снимать, они разъезжаются в разные стороны но суть думается ясна...

P.S. на заднем плане родная клипса.

Изменено 11 июля 2016 пользователем Cheb2006

[Cheb2006]

Красиво,даже очень)

Я бы взял,по разумной цене конечно)

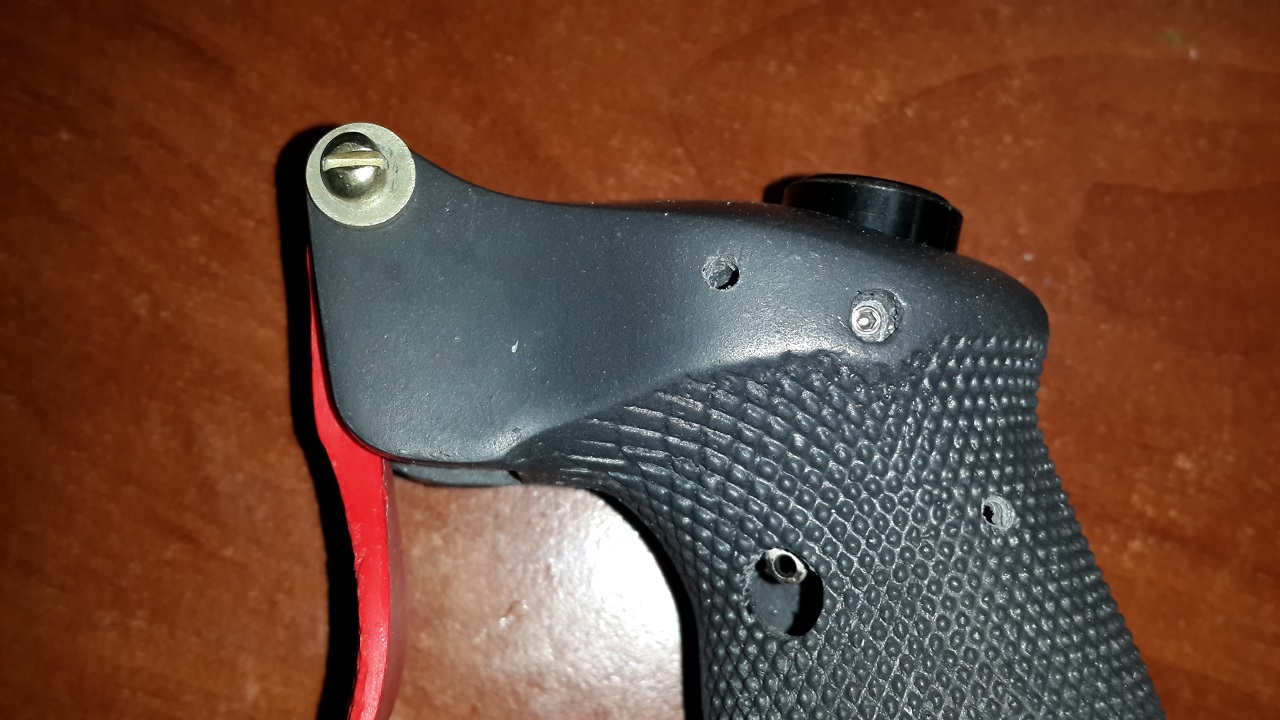

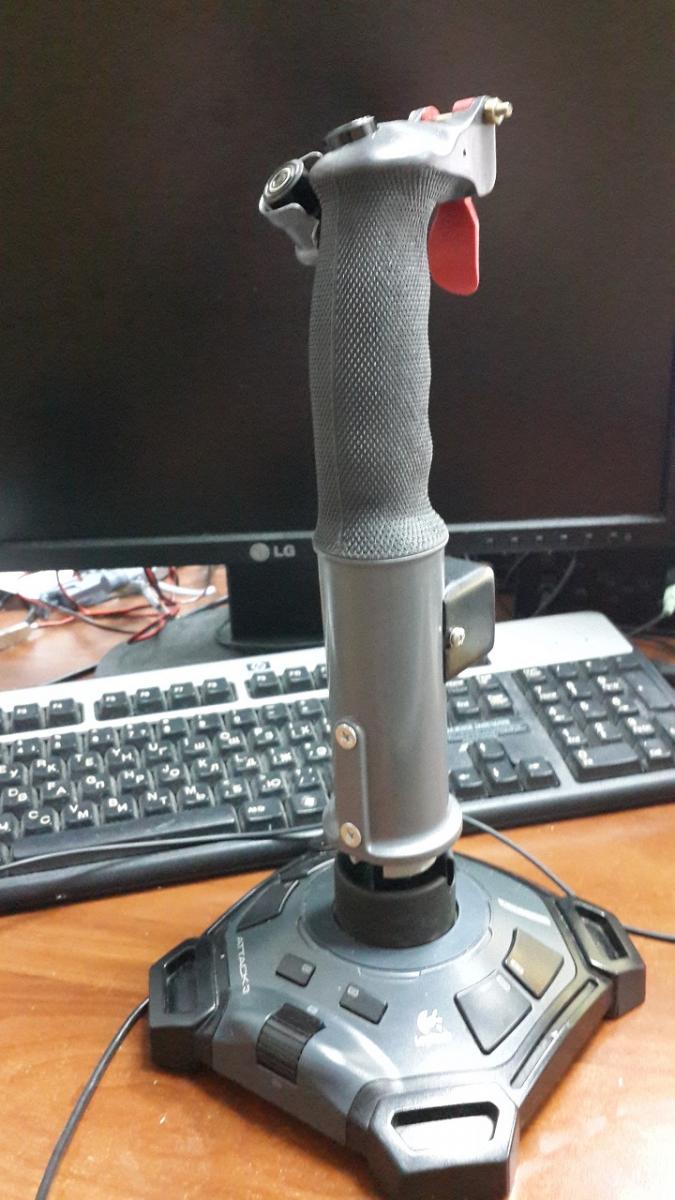

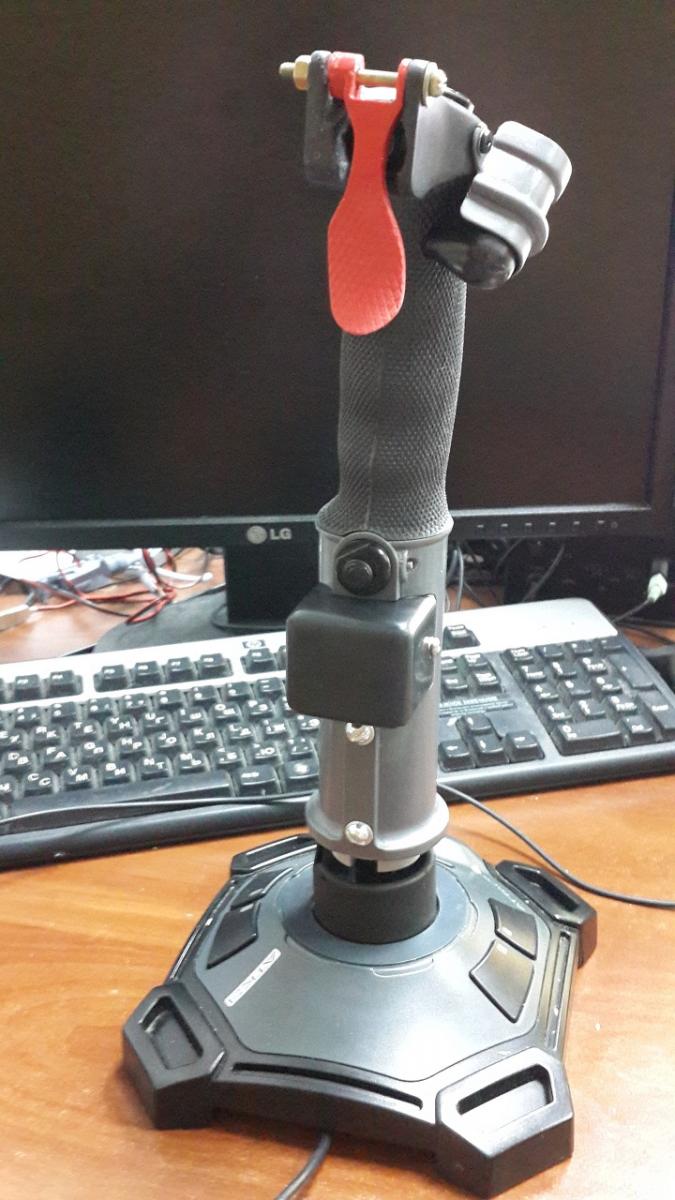

По поводу ручки: сегодня собрали, посадили для пробы на логитек. Завтра табличку прилепим (пуансон перепечатывается и кондуктор для таблички) зафоткаем и темку создадим...

Изменено 12 июля 2016 пользователем Cheb2006

[obcity]

только что отлил основание, оно точно как на рендере...  верх ещё не достал из литников....

Жду ещё 20 минут и погляжу. Можете написать в личку какая цена для вас разумна ?

Чем дешевле,тем лучше))

[Cheb2006]

Чем дешевле,тем лучше))

По ручке создал отдельную тему. Поглядите, может вам такое и не понравится вовсе
