Хе-хе. Я-то говорю о том, чтобы выкинуть все это хозяйство из схемы и собрать обманку. 1/SG2_Ganeshka пишет, что убрал сенсор.

Изменено 19 апреля 2018 пользователем oldracoon

[-DED-Ron]

Нихрена не понял - смысл выкидывания и собирания обманки? Проблема размещения в своей ручке оптопары?

[1/SG2_Ganeshka]

у меня ручка кабана и на базе тублер для включения обратки , условно тублер работает как датчик на стандартной ручке .







Изменено 19 апреля 2018 пользователем 1/SG2_Ganeshka

[RR_Nik]

В 16.03.2018 в 20:22, 1/SG2_Ganeshka сказал:

но я бы рекомендовал поставить подшипники .



На сколько помню, вот эти подходят идеально: https://ru.aliexpress.com/item/Free-Shipping-F624ZZ-flanged-bearing-10pcs-1-lot-4-13-5mm/32759945458.html?spm=a2g0v.search0104.3.2.2ede61852buUe4&ws_ab_test=searchweb0_0,searchweb201602_2_10152_10065_10151_5711320_10344_10068_10342_10343_10340_10341_10543_10698_10697_10696_10084_5722520_10083_10618_10307_10301_5711220_10059_5722620_5722920_10212_10534_308_5722720_5722820_100031_10103_441_10624_10623_10622_10621_10620_10125,searchweb201603_32,ppcSwitch_7&algo_expid=bc9a7c55-304e-402a-ad16-7ee6e0fab503-0&algo_pvid=bc9a7c55-304e-402a-ad16-7ee6e0fab503&transAbTest=ae803_1&priceBeautifyAB=0



[1/SG2_Ganeshka]

я уже перевел оси на подшипники основные и оси шестеренок тоже

52 минуты назад, RR_Nik сказал:

В 16.03.2018 в 18:22, 1/SG2_Ganeshka сказал:

но я бы рекомендовал поставить подшипники .



На сколько помню, вот эти подходят идеально: https://ru.aliexpress.com/item/Free-Shipping-F624ZZ-flanged-bearing-10pcs-1-lot-4-13-5mm/32759945458.html?spm=a2g0v.search0104.3.2.2ede61852buUe4&ws_ab_test=searchweb0_0,searchweb201602_2_10152_10065_10151_5711320_10344_10068_10342_10343_10340_10341_10543_10698_10697_10696_10084_5722520_10083_10618_10307_10301_5711220_10059_5722620_5722920_10212_10534_308_5722720_5722820_100031_10103_441_10624_10623_10622_10621_10620_10125,searchweb201603_32,ppcSwitch_7&algo_expid=bc9a7c55-304e-402a-ad16-7ee6e0fab503-0&algo_pvid=bc9a7c55-304e-402a-ad16-7ee6e0fab503&transAbTest=ae803_1&priceBeautifyAB=0





можно переводить только шестеренку которая не круглая , на которой сама ось . Срезам шток под корень . С обратной стороны есть уже конусное углубление , сверлим сверлом 2.5 и нарезаем резьбу . Винту нужен с плоской головкой . Закручиваем с обратной стороны как на фото нижнем . С другой стороны затягиваем гайкой м3 . Я ее обточил и сделал круглой . Дальше подшипник без фланца и дальше с фланцем . Сверху затягиваем гайкой .



подшипники для шестеренок 683ZZ и с флацем F683ZZ



фанальный вид чуть другой . На длинной шестеренке идет от основания гайка , подшипник , гайка , подшипник ,подшипник ,гайка подшпник с фланцем , гайка .

сидит идеально не шатается ничего .

Изменено 19 апреля 2018 пользователем 1/SG2_Ganeshka

[oldracoon]

Получилось. Если коротить серый и белый проводки, то моторы отключаются. Интересно насколько это безопасно для остальных компонентов схемы. Я не очень силен в электронике и логика такого соедениния мне не понятна.

1/SG2_Ganeshka, скажите, а вы усиливали мощность моторов заменой резистров на плате?



[=V=Heromant]

50 минут назад, oldracoon сказал:

Получилось. Если коротить серый и белый проводки, то моторы отключаются. Интересно насколько это безопасно для остальных компонентов схемы. Я не очень силен в электронике и логика такого соедениния мне не понятна.





С логикой всё просто - такое соединение принудительно исключает из цепи фотоэлемент.  С виду ничего страшного быть не должно. Но так как полной схемы нет - то точно сказать не могу.

[1/SG2_Ganeshka]

1 час назад, oldracoon сказал:

Получилось. Если коротить серый и белый проводки, то моторы отключаются. Интересно насколько это безопасно для остальных компонентов схемы. Я не очень силен в электронике и логика такого соедениния мне не понятна.

1/SG2_Ganeshka, скажите, а вы усиливали мощность моторов заменой резистров на плате?



Да усиливал . Пробовал вариант не по 2 сверху ставить а по 3 , все работает без проблем , перегрева нету .

[=SAE=true_Dentist_32]

Здравия всем.Для кабана согласен,нужно 3 ное усиление!Но для кг 12,и MCG  оно избыточное!Если нет подшипников как у ганешки ,не советую етого делать!Достаточно и 2двойного!Но для ручки кабана нужно 3 тройной!

[1/SG2_Ganeshka]

3 минуты назад, =SAE=true_Dentist_32 сказал:

Здравия всем.Для кабана согласен,нужно 3 ное усиление!Но для кг 12,и MCG  оно избыточное!Если нет подшипников как у ганешки ,не советую етого делать!Достаточно и 2двойного!Но для ручки кабана нужно 3 тройной!

только при условии длинны штока от 10см . Сейчас у меня усиление 2йное .

[oldracoon]

Двойное, тройное усиление... Можете сказать это какие сопротивления?



Если я правильно понял, то все напаивают сверху на smd-резисторы такие же такого же номинала. Там 1 Ом родные?



Чем меньше сопротивления, тем сильнее работают моторы?

Изменено 20 апреля 2018 пользователем oldracoon

[1/SG2_Ganeshka]

9 минут назад, oldracoon сказал:

Двойное, тройное усиление... Можете сказать это какие сопротивления?



Если я правильно понял, то все напаивают сверху на smd-резисторы такие же такого же номинала. Там 1 Ом родные?



Чем меньше сопротивления, тем сильнее работают моторы?

да , все верно .



https://forums.eagle.ru/showthread.php?t=152723

[leoric]

В 4/19/2018 в 14:33, -DED-Ron сказал:

руки на ручке не будет, но обратка  будет. Поставил на аптопилот и пошел чай пить, покурить.



я правильно понимаю, что идея в том, чтобы заставить джой центрироваться, когда рука с него снята?

А никто не пробовал сделать так, чтобы замыкание оптопары при снятии руки приводило в передаче в комп центральных значений по осям, вместо принудительной центрации? Тогда можно было бы автопилот и без тумблера получить

[leoric]

кто-нибь может поделиться конфигом для FFShifter? а то у меня какая-то странная фигня там творится - максимальное сопротивление моторов примерно на 82% отклонения, потом продавливаю и сопротивление срывает, дальше ручка идет до 100% со слабым сопротивлением.

При этом без FFShifter постоянное сопротивление - постоянно, на всем ходе ручки, после 82% отклонения никуда не исчезает

[2BAG_Miron]

У меня очень слабое сопротивление в центре сделано. Чисто центровку чувствовать. Если нужно, могу поделиться.

[leoric]

4 часа назад, 2BAG_Miron сказал:

У меня очень слабое сопротивление в центре сделано. Чисто центровку чувствовать. Если нужно, могу поделиться.

давай, буду благодарен

[2BAG_Miron]

Лови

Duel.zip

[oldracoon]

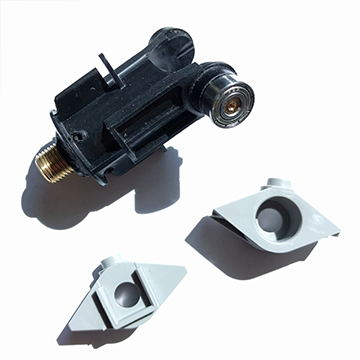

Реставрирую Сайдвиндера после жесткой поломки и последующего и-так-сойдет-ремонта.



Вдруг есть шанс найти эти детали?





С черным куском штока наверное все понятно. Подшипники и винт с резьбой уже мои. Но хотелось бы найти его в состоянии, чтобы хотя бы обломок штока подлиннее торчал.



У серых муфт лопнувшие уши, видимо шурупы были сильно перетянуты. Тоже хотелось бы найти целые.



На чудо, конечно, не надеюсь, но вдруг у кого завалялись... Спасибо!

[leoric]

а никто не делал мод, чтобы при снятии руки с рукоятки джой начинал отсылать центральные координаты по осям? Просто разрывать цепи датчиков вместе с цепями моторов не получится - пойдут нули вместо центра.

Такой мод решил бы проблему отпускания ручки куда изящнее заклеивания ИК диода, позволив моторам не стоять под нагрузкой зря.

[Alex_Oz]

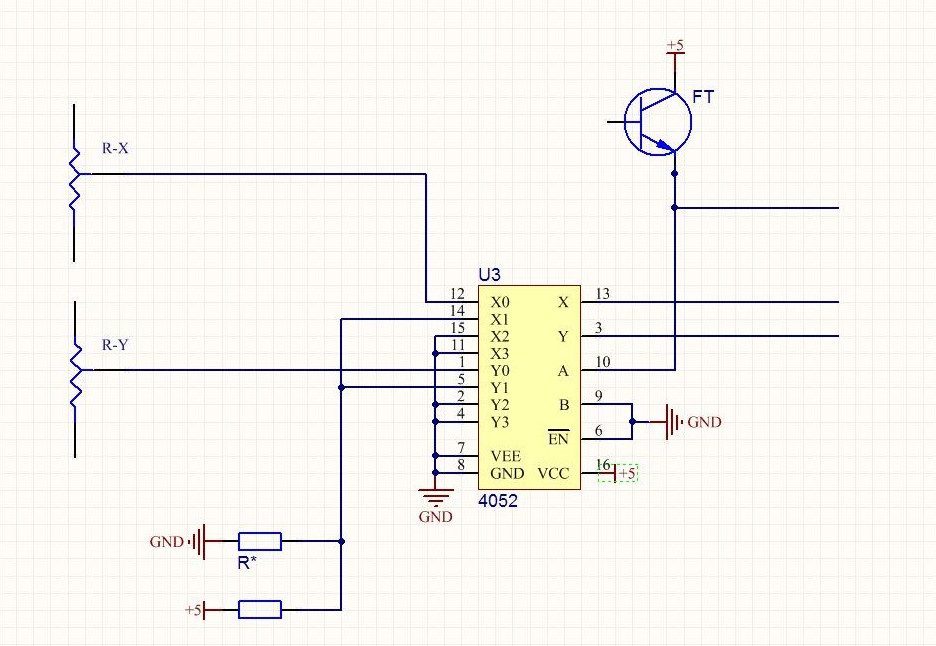

CD4052, A0 от фототранзиcтора, делитель на полпитания - желательно с регулировакой ( точно подобрать центр). в рабочем состоянии коммутируем потенциометры, в свободном - делитель.

[Alex_Oz]

Это если я понял правильно логику фотодатчика, то как-то так:

Если нет, то следует поменять подключение по входам коммутатора - только и всего.

[=SAE=true_Dentist_32]

Здравия парни.В моем периделаном зеленоглазом выведено на тумблер!

[Magenta]

В 21.05.2018 в 15:50, oldracoon сказал:

Реставрирую Сайдвиндера после жесткой поломки и последующего и-так-сойдет-ремонта.



Вдруг есть шанс найти эти детали?



С черным куском штока наверное все понятно. Подшипники и винт с резьбой уже мои. Но хотелось бы найти его в состоянии, чтобы хотя бы обломок штока подлиннее торчал.



У серых муфт лопнувшие уши, видимо шурупы были сильно перетянуты. Тоже хотелось бы найти целые.



На чудо, конечно, не надеюсь, но вдруг у кого завалялись... Спасибо!



Ну найти вряд ли, а вот построить 3d модель и распечатать, почему бы и нет, если жесткости распечатанной не хватит, то эту же заготовку в силикон и отлить под давлением из качественного  пластика ...



Ну и на крайний случай, хороший фрезеровщик сделает вам за дорого такую деталь из металла

Изменено 28 мая 2018 пользователем Magenta

[sergeype]

Цитата

На чудо, конечно, не надеюсь, но вдруг у кого завалялись... Спасибо!



У меня есть нужный набор- отдам весь пластмассовый механизм. Только на почту ходить времени нет- завтра уточню, не в отпуске ли мой коллега, который каждую неделю перемещается между Питером и Москвой; можно будет передать через него.

[Narval]

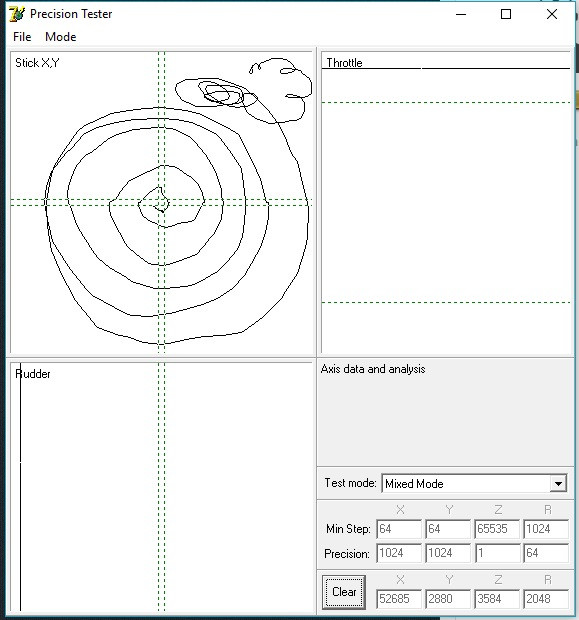

Может кому интересно кривые кабана и сайдвиндера

[HeXyaH]

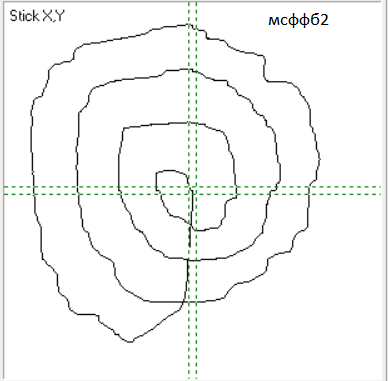

Кривые МСФФБ2 на подшипниках. Выводы при сравнении как бы напрашиваются сами ...



Изменено 29 мая 2018 пользователем =FX=HeXyaH

[Narval]

Осталось найти дреже который мне это зделает)

Так как моим рукам к изящному противопоказано касатся

*друже

[Narval]

И еще.

На 109-х нету ефекта при срывах и штопоре, проверте у себя кому не сложно.

[HeXyaH]

2 часа назад, Narval сказал:

И еще.

На 109-х нету ефекта при срывах и штопоре, проверте у себя кому не сложно.

Стабилизатор на кабрирование выкручивал перед тем как перетягивать ручку?

[Narval]

42 минуты назад, =FX=HeXyaH сказал:

Стабилизатор на кабрирование выкручивал перед тем как перетягивать ручку?

нет, стаб в положении +2+3(-70-90 по техн.чату)

а к чему вопрос? я о том что самолет штопорит а эфета на ручке нету(или еле заметный),

и только на 109-х, на друх машинах дергает ручку так что аж весь стол тресет,

[myselfcontrol]

В 29.05.2018 в 15:16, Narval сказал:

Может кому интересно кривые кабана и сайдвиндера





Не верю. Имею два джойстика. Один на подшипниках и холлах, другой стоковый с резисторами.

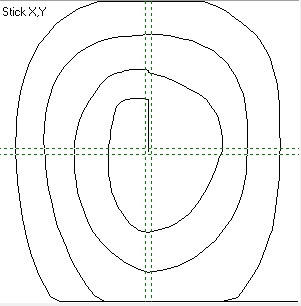

Вот скрин джоя с резисторами:



[Narval]

Ето сайдвиндер?! Ниче так мой подубитый! Аж растроился

Изменено 30 мая 2018 пользователем Narval

[DraivPro]

а вот кривые МСФФБ2 на подшипниках и бесконтактных датчиках?

[=SAE=true_Dentist_32]

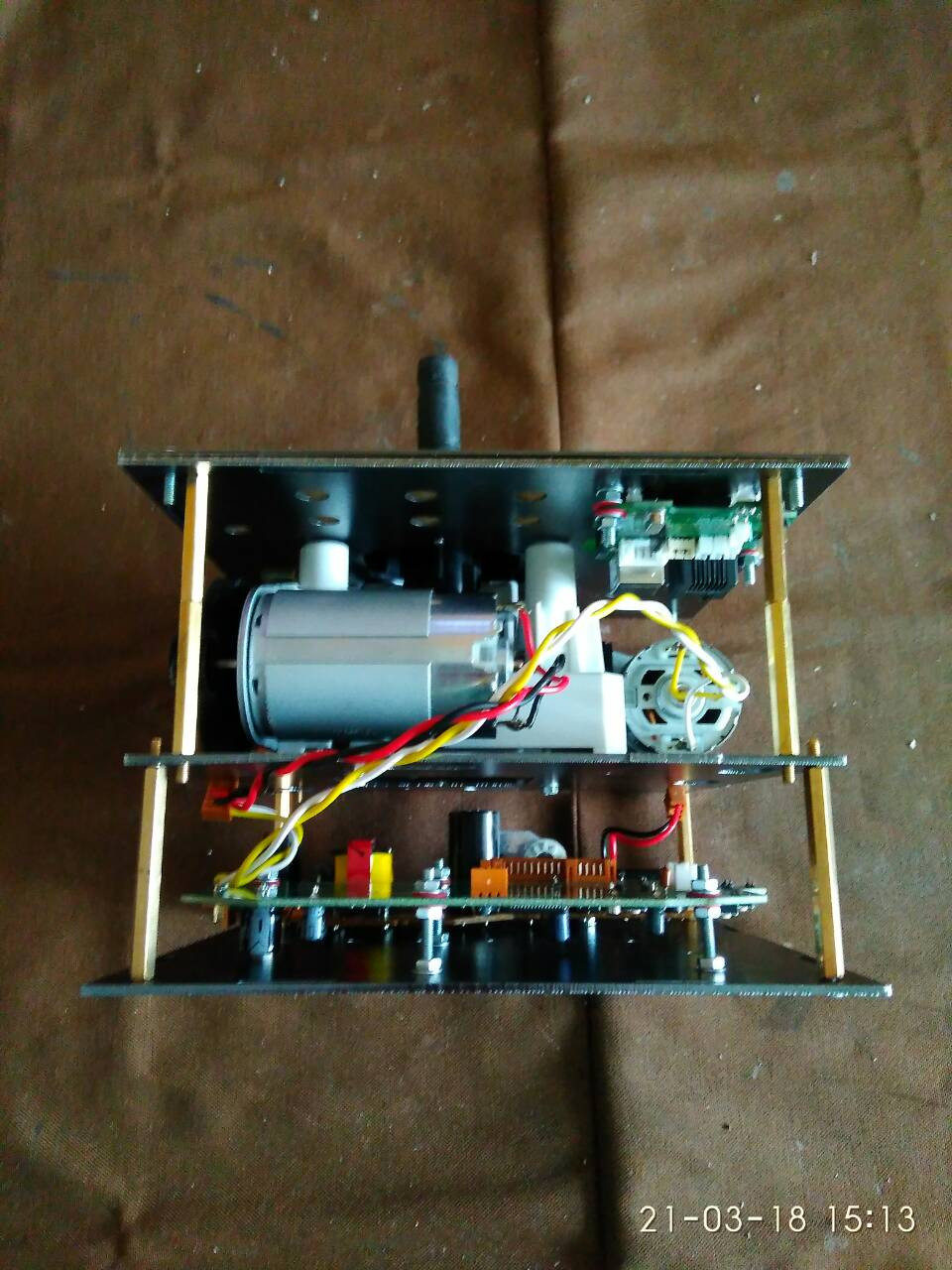

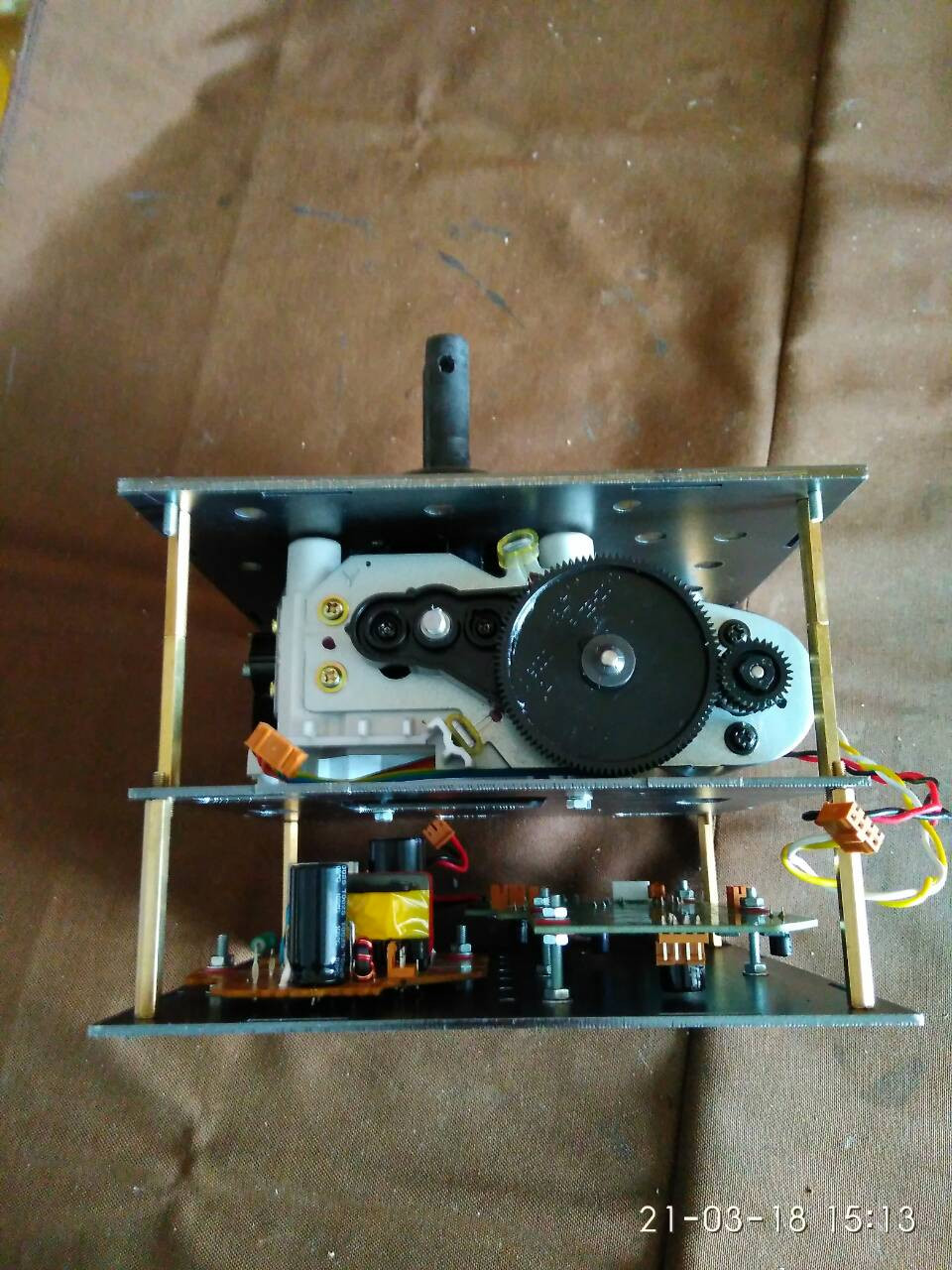

Здравия парни. Вот наконец то подключил MCG pro)к своему зеленоглазому!

Разобрался с столбом!Все работает!))Ну осталось только откидным гашетку настроить)

Разобрался с стробом!Все работает!))Ну осталось только  откидную гашетку настроить)

[oldracoon]

А есть фотографии как оно внутри этого переделанного корпуса? Оч интересно!

[2BAG_Miron]

В 16.06.2018 в 02:18, =SAE=true_Dentist_32 сказал:

Разобрался с стробом!Все работает!)



Делись рецептом

[Kraft]

Класс!

[=SAE=true_Dentist_32]

В 15.06.2018 в 23:18, =SAE=true_Dentist_32 сказал:

Здравия парни. Вот наконец то подключил MCG pro)к своему зеленоглазому!

Разобрался с столбом!Все работает!))Ну осталось только откидным гашетку настроить)



Вот так)

По поводу строба. Ето оси,просто в DCS нужно было в осевых командах назначить!

[2BAG_Miron]

Ничего не понял по поводу строба, ну да ладно

Видимо речь о разном...

[Alex_Oz]

Док он такой  - задавал вопросы по стробу  на разных форумах и в разных темах, но о результате сообщил в этой

Изменено 21 июня 2018 пользователем Alex_Oz
