Microsoft FFB 2

[Appp]

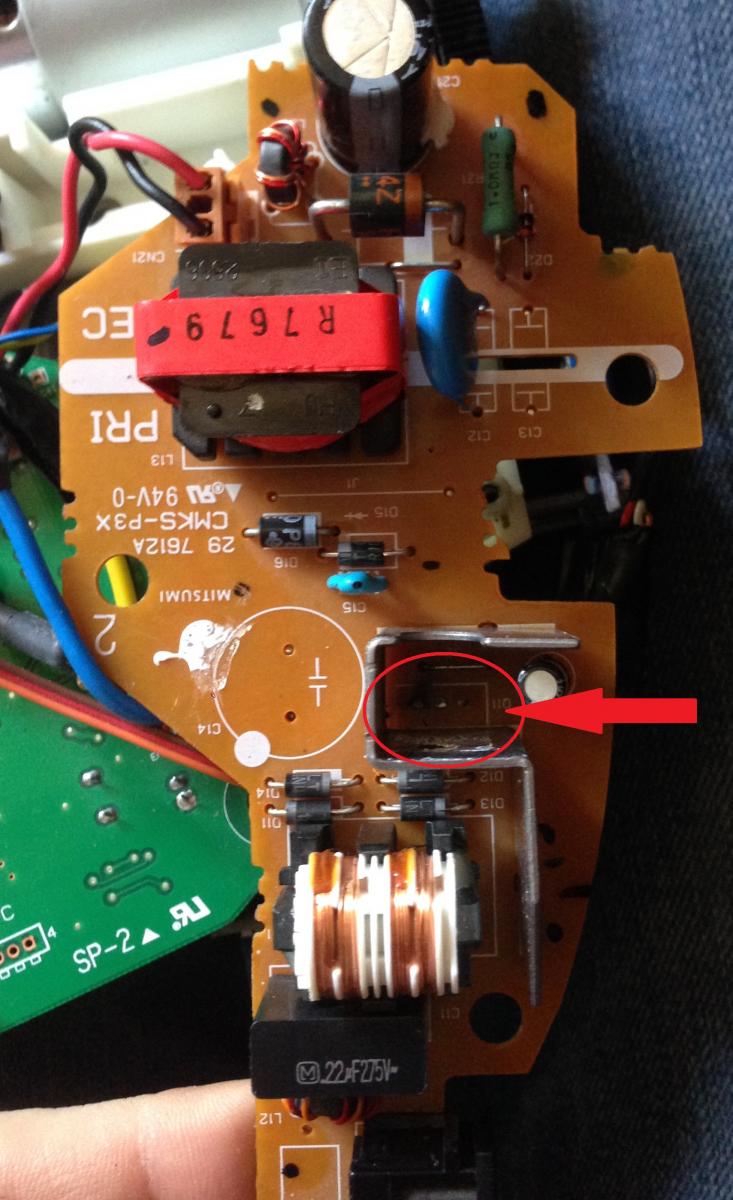

Навернулась вот эта штука ( не без моей помощи), подскажите, что это (хотя бы что там написано)? Или Возможно у кого есть донор с ненужной этой штукой или самой этой платой купил бы.

Изменено 11 апреля 2015 пользователем Appp

[Harh]

Если мне не изменяет память, это стабилизатор напряжения. Можно будет подобрать аналогичный в магазине радиодеталей. Но это я навскидку, электронщик из меня тот еще

[Appp]

Если мне не изменяет память, это стабилизатор напряжения. Можно будет подобрать аналогичный в магазине радиодеталей. Но это я навскидку, электронщик из меня тот еще

Да, спасибо, это стабилизатор, но их видов куча http://m.chipdip.ru/catalog/ic-stabilizers/ ; все же может на нем что-то полезное написано?

[Alex_Oz]

Стоит по высокой стороне - как минимум полевик. Но штуковина кажется малость позаковыристей - http://www.alldatasheet.com/view.jsp?Searchword=MIP164&q=MIP164

Какой конкретно из семи - лучше  просить посмотреть кого-то в живом блоке. В любом случае если не оно - тоже будет пне лишне узнать заранее.

[andrey112]

Это случаем не поможет? Там и схемы есть какие-то...

[Alex_Oz]

Схема управлениея двигателем, ничем не поможет.



 Но судя по обратной стороне платы БП - отсутствует преобразователь. Значит вероятность того, что это MIP16x - повышается.

[Appp]

Схема управлениея двигателем, ничем не поможет.



 Но судя по обратной стороне платы БП - отсутствует преобразователь. Значит вероятность того, что это MIP16x - повышается.

Да... ну-с подождем человека с живым блоком)

[HeXyaH]

Да... ну-с подождем человека с живым блоком)

Вот родной - http://www.chipdip.ru/search/?searchtext=mip0224sy

Изменено 12 апреля 2015 пользователем =FX=HeXyaH

[Appp]

Вот родной - http://www.chipdip.ru/search/?searchtext=mip0224sy

спасибище! а не подскажешь откуда информация?)

[HeXyaH]

спасибище! а не подскажешь откуда информация?)

С родного БП

[Appp]

С родного БП

Спасибище, заказал !) Надеюсь эта штука с собой ничего не забрала))



Это случаем не поможет? Там и схемы есть какие-то...

Вещь полезная, пригодится

А также благодарю всех, кто остался не безучастным в идентификации данной микросхемы



теперь новый вопрос: поставил вместо стандартных резисторов - маг резы, откалибровал их, но заметил, что при включении моторов ось Y теряет несколько десятков крайних отсчетов. Как я понял - это связано с тем что проседает напряжение, и я думаю это не совсем нормально) Готовые методы борьбы есть? ( может отдельно его запитать, или от оси газа(хотя тут не уверен тк не мерял напряжение там)

Изменено 12 апреля 2015 пользователем Appp

[HeXyaH]

Спасибище, заказал !) Надеюсь эта штука с собой ничего не забрала))



Вещь полезная, пригодится

А также благодарю всех, кто остался не безучастным в идентификации данной микросхемы



теперь новый вопрос: поставил вместо стандартных резисторов - маг резы, откалибровал их, но заметил, что при включении моторов ось Y теряет несколько десятков крайних отсчетов. Как я понял - это связано с тем что проседает напряжение, и я думаю это не совсем нормально) Готовые методы борьбы есть? ( может отдельно его запитать, или от оси газа(хотя тут не уверен тк не мерял напряжение там)

Ну, в общем, да, немного проседает.

Можно попробовать брать MIP на больший ток - 0225SY, 0226SY или 0227SY, ну или калибровать при работающих моторах ...

[Appp]

Ну, в общем, да, немного проседает.

Можно попробовать брать MIP на больший ток - 0225SY, 0226SY или 0227SY, ну или калибровать при работающих моторах ...

поставил 224 - заработало.... фух отлегло!))))

[Appp]

Откалиброовал с моторами, но при установке всего внутри джоя опять отсчеты с 1ой стороны обрезались - плата джоя оказываетс влияет на маг резы:/

[HeXyaH]

Откалиброовал с моторами, но при установке всего внутри джоя опять отсчеты с 1ой стороны обрезались - плата джоя оказываетс влияет на маг резы:/

Обрезались на одной оси или на обеих?

Плата не может одинаково влиять (за счёт экранирования магнитного поля) на обе оси ...

Проверяй калибровку (точнее выставляй центр).

Для справки - холлы серий SS495 выдают от 0,2 до 4,8 В (при питании от 5 В) - с ними при корректной центровке обрезки нет, но у них усилитель - встроенный ...



Проверь влияние магнитного поля моторов - есть ли корреляция степени обрезания с силой обратки ...

[Appp]

Обрезались на одной оси или на обеих?

Плата не может одинаково влиять (за счёт экранирования магнитного поля) на обе оси ...

Проверяй калибровку (точнее выставляй центр).

Для справки - холлы серий SS495 выдают от 0,2 до 4,8 В (при питании от 5 В) - с ними при корректной центровке обрезки нет, но у них усилитель - встроенный ...



Проверь влияние магнитного поля моторов - есть ли корреляция степени обрезания с силой обратки ...

Обрезались на одной оси. Калибровал с включенными моторами, со всеми осями и кнопками, но все это лежало на столе)( смог охватить весь диапазон ), когда в корпус устанавливаю - обрезается у меня маг резы, центр выставлен супер точно

P.s. Без моторов обрезается слабее, когда отключаю шлейф идущий в рус джоя, еще немного отсчетов отыгрываю

[Appp]

Ах да, корреляции между силой обратки и отсчетами нет никакой, хотя в dxtweaks сила обратки не максимально возможная, и вероятно даже постоянная

[HeXyaH]

Суммарное токопотребление твоих магрезов какое?



PS Как вариант - попробуй до сборки откалибровать с небольшой мёртвой зоной на краях - т.е. чтобы максимальные и минимальные значения достигались при неполном отклонении ручки ...

Изменено 16 апреля 2015 пользователем =FX=HeXyaH

[RR_Nik]

Я когда переделывал на магрезы (KMZ+NCP) мерил напряжение от контроллера, и у меня получалась разное по осям. проверь у себя.

[Appp]

Суммарное токопотребление твоих магрезов какое?



PS Как вариант - попробуй до сборки откалибровать с небольшой мёртвой зоной на краях - т.е. чтобы максимальные и минимальные значения достигались при неполном отклонении ручки ...

Сейчас не дома, так что про потребление не могу сказать, а вообще обычный магрез на кмз

А калибровать с запасом - думал об этом, но это тоже костыль... Пока думаю о том, чтобы экранировать его, либо изготовить самодельный корпус

[Appp]

Я когда переделывал на магрезы (KMZ+NCP) мерил напряжение от контроллера, и у меня получалась разное по осям. проверь у себя.

Тоже отличалось на 0.1 вольт где-то, точно смогу в понедельник измерить

[Appp]

Вообщем, путем многих опытов стало ясно, что влияет на эту ось, её же мотор + сам по себе ход ручки при установке в корпус становится меньше. С другой осью Х  таких проблем нет.

Краткий итог:

1)механика - после переделки на подшипники остались крошечные люфты в самих шестернях (при хорошей смазке практически не ощущаются),  также сам пластик в крайних положениях при сильной нагрузке прогибается, ощущения моторов на ручке осталось ( но от них никуда не спрячешься)



2) электрика - на обычных резисторах все хорошо, на маг. резах съедается примерно 50 отсчетов на оси Y ( с одной стороны) при включении моторов



p.s. с двумя контроллерами в БЗС и в ДКС работает нормально

p.s.s. немного испортил внешний вид корпуса после опытов, так что если у кого есть не нужный - купил бы не дорого

От себя - не удовлетворен результатом, буду дальше на джое Баура летать и ждать ФФ джойстика от ВКБ

Изменено 25 апреля 2015 пользователем Appp

[marc]

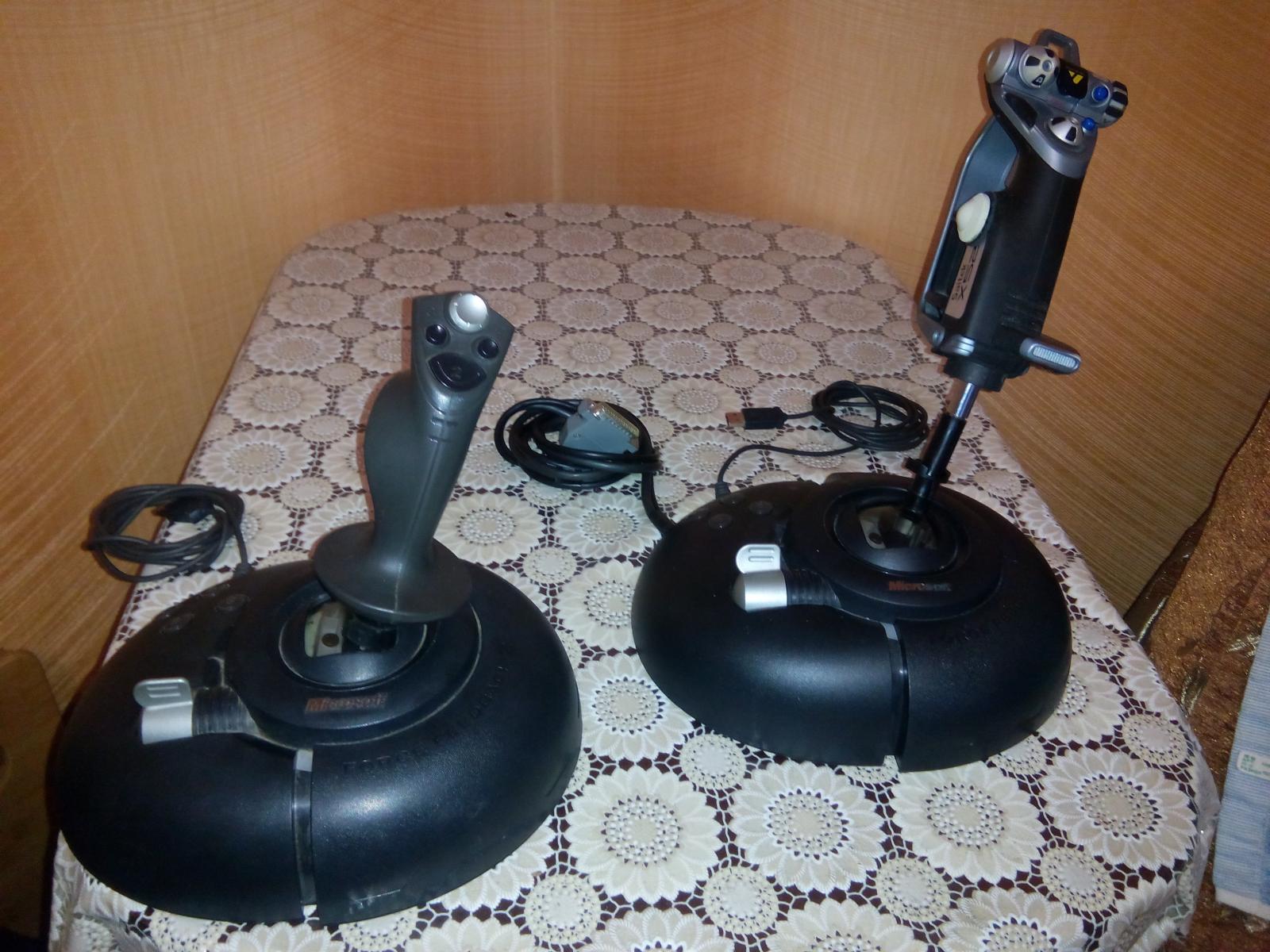

Дело доктора Франкенштейна живет







[marc]

Слабоват фидбек в БзС, малоинформативен. Что на переделке, что на оригинальной ручке.

[Kraft]

Я наоборот ставлю процентов 60, чтоб не мешал  И так центр пустой (

Изменено 24 июня 2015 пользователем RR_Kraft

[marc]

У меня все по 100 и ручку в пике не зажимает. Надо попробовать переустановить дрова.

Хотя в тундре проверил - нагрузка на ручке приличная.

[1/SG2_Ganeshka]

Всем привет , вот наконец то приобрёл себе зеленоглазого , всегда хотел попробовать с обратной отдачей полетать . Есть ли кто переделывает механику на подшипники и замена пластиковой на железную ? Как его подружить с другим контроллером? Хотел поставить датчики Komaroff и сделать из него подстульник . Помогите советом

[Harh]

Можно попробовать спросить =FX=DAO, не знаю, захочет он за эту переделку взяться или нет. Он мне в свое время ставил подшипники на ФФ2 и холлы.

[1/SG2_Ganeshka]

Можно попробовать спросить =FX=DAO, не знаю, захочет он за эту переделку взяться или нет. Он мне в свое время ставил подшипники на ФФ2 и холлы.

А механика пластмассовая осталась ? Хотелось бы в метале , шестеренки изнашиваются да и сама пластмаса.

[Harh]

А механика пластмассовая осталась ? Хотелось бы в метале , шестеренки изнашиваются да и сама пластмаса.



Да, он в старую механику впрессовывал подшипники и делал втулки из латуни, ставя их на штатную крестовину, чуть ее укоротив.



Суть в том, что сам пластиковый корпус практически не изнашивается, т.к. износ происходит в местах трения, а там подшипники.



С шестернями все сложнее: в свое время Айронмэн для Вадника делал такие (или для себя, уже забыл... кошмар - уже лет восемь прошло ), но там слишком все проблемно получилось - металлические шестерни очень жесткие - там даже смазка от грохота шестерней не спасала. Там надо бы было шестерни-елочки (не знаю, как они по-правильному называются) делать или хотя бы косые шестерни, это это технически сложнее. Короче, свелось к тому, что игра не стоит свеч. Плюс: даже металлические шестерни не спасут от "зубчатого" хода моторов обратной связи.

[1/SG2_Ganeshka]

Да, он в старую механику впрессовывал подшипники и делал втулки из латуни, ставя их на штатную крестовину, чуть ее укоротив.



Суть в том, что сам пластиковый корпус практически не изнашивается, т.к. износ происходит в местах трения, а там подшипники.



С шестернями все сложнее: в свое время Айронмэн для Вадника делал такие (или для себя, уже забыл... кошмар - уже лет восемь прошло ), но там слишком все проблемно получилось - металлические шестерни очень жесткие - там даже смазка от грохота шестерней не спасала. Там надо бы было шестерни-елочки (не знаю, как они по-правильному называются) делать или хотя бы косые шестерни, это это технически сложнее. Короче, свелось к тому, что игра не стоит свеч. Плюс: даже металлические шестерни не спасут от "зубчатого" хода моторов обратной связи.

я просто переживаю , что с увеличением штока , возрастёт нагрузка и по этому вот думал может уже из железа сделать . Тогда можно и мощность моторов увеличить или новые поставить мощнее .Кому написать можно ? По поводу подшипников ?и ещё вопрос , на джойстик. Так понимаю сигнал передаётся , а можно ли поставить например ммjoy туда , что бы и обратка была и при этом количество отсчетов возросло да и возможностей по больше будет Изменено 11 июня 2016 пользователем Ganeshka

[2BAG_Miron]





Так понимаю сигнал передаётся , а можно ли поставить например ммjoy туда , что бы и обратка была и при этом количество отсчетов возросло да и возможностей по больше будет



Проста замена контроллера не даст обратки. Надо скрестить два контроллера, а это ИМХО нереал.

[=V=Heromant]

Тогда можно и мощность моторов увеличить или новые поставить мощнее .

С движками тоже засада. Кто-то из ВКБ кидал фотку, где этих всяких движков целая коробка и все не подошли по харрактеристикам.

С софтом тоже все очень непросто.

Потому "народного" контроллера с поддержкой ффб пока нет.

[1/SG2_Ganeshka]

С движками тоже засада. Кто-то из ВКБ кидал фотку, где этих всяких движков целая коробка и все не подошли по харрактеристикам.

С софтом тоже все очень непросто.

Потому "народного" контроллера с поддержкой ффб пока нет.

Я статью читал,  как парень переделал,  добавив к плате всяких лордов и прочего и поменял моторы и сделал yoke с обратной,  на баз зеленого .Вот материал http://www.simprojects.nl/ms_siderwinder_ff2_hack.htm

Изменено 11 июня 2016 пользователем Ganeshka

[Klever]





я просто переживаю , что с увеличением штока , возрастёт нагрузка и по этому вот думал может уже из железа сделать . Тогда можно и мощность моторов увеличить или новые поставить мощнее .Кому написать можно ?

Не переживай, я думаю этот человек тебе поможет воплотить в реальность твои фантазии, пиши ему  http://simhq.com/forum/ubbthreads.php/topics/3494855/all/Two_MS_FFB2_merged_into_one_wi

[1/SG2_Ganeshka]

Приехал уже ))))) Ребята , это просто божественно !!! Даже в тундру захотелось полетать !!!!! В Дкс очень понравилось , в иле самый слабый эффект , на фоне тундры и дкс ! Сразу мысли появились, что бы продать подстульник свой от романа ! Все таки обратная связь , намного больший эффект привносит в процесс , самолёт совсем по другому чувствуется !

[Klever]

Все таки обратная связь , намного больший эффект привносит в процесс , самолёт совсем по другому чувствуется !

  Ну, я думаю, ты "Америку не открыл", кто на нём летает, тот это знает и понимает))).

Изменено 11 июня 2016 пользователем Klever

[1/SG2_Ganeshka]

  Ну, я думаю, ты "Америку не открыл", кто на нём летает, тот это знает и понимает))).

Простите эмоции))  вот пока могу сказать,  мне показалось что реализация в бзс из 3х игр,  самая скромная

[RR_Nik]

там даже смазка от грохота шестерней не спасала.

Игнат, не выдумывай



[RR_Nik]

 а можно ли поставить например ммjoy туда , что бы и обратка была и при этом количество отсчетов возросло да и возможностей по больше будет

я Мджой паралельно  ставил. Подключен был и Мджой (датчики с другой стороны) и MSFF2 обратка работала, а в игру шло от мджоя.

Но судя по твоим вопросам - я думаю MSFF2 тебе предостаточно. То что ты хочешь - сильно дорого. все это моё ИХМО.
