Подключение/ распиновка ВКБ-Коугар

[ROSS_Pups]

У сосквадника повредился кабель педалей ВКБ1 №0009

Какая распиновка контактов в коннектере для педалей?

подключает коугару

пошлите или киньте ссылкой куда глядеть

Спасибо

[uiv]

Ух, больше 10 лет прошло.

Выкладывайте фото кабеля и фото платы внутри педалей. Какое именно повреждение кабеля?

[-DED-LesNOY]



...

Какая распиновка контактов в коннектере для педалей?

подключает коугару



пошлите или киньте ссылкой куда глядеть

Спасибо

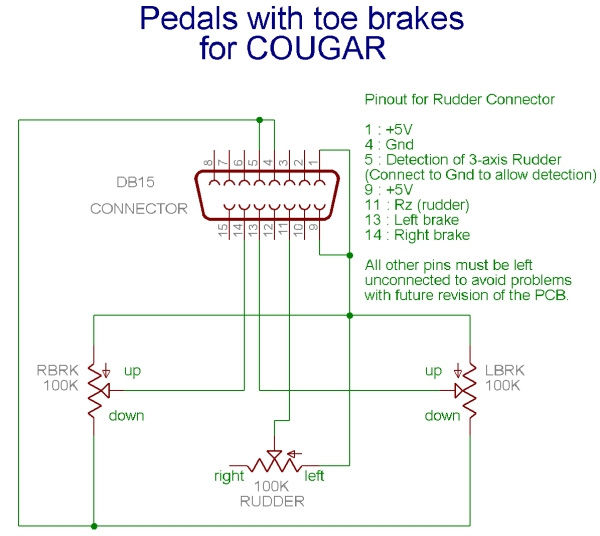

Может пригодится (если в тему?)



можно разобраться, я думаю

[ROSS_ORCA]

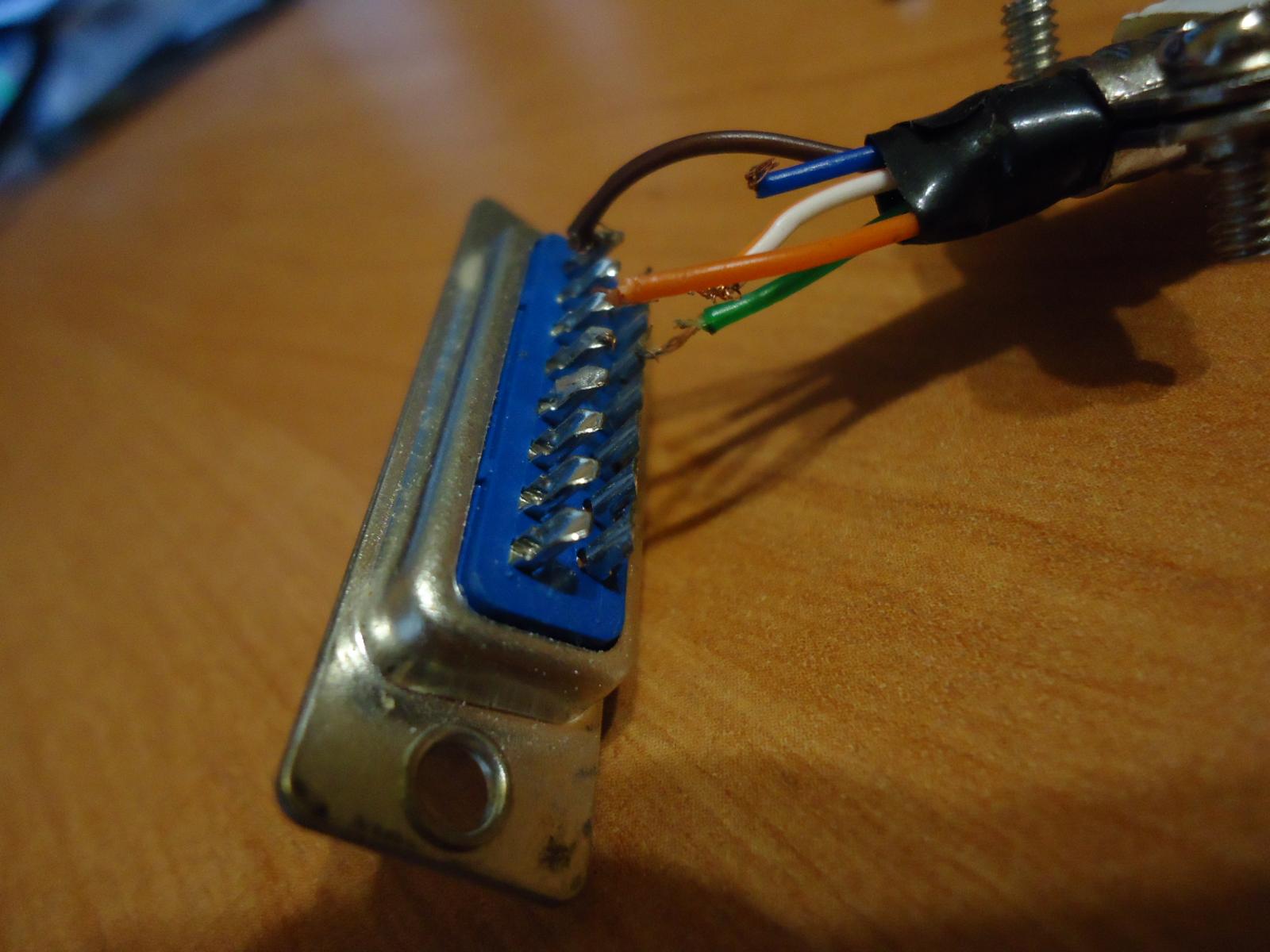

Проблема эта моя. Прошу прощения за  не самое лучшее фото. Коричневый провод припаян на крайнюю клемм верхнего ряда. Зеленый - на третью клемму нижнего ряда. Остается оранжевый, синий и белый с красной полосой. Два последних короткие и я предполагаю, что они идут на тормоза, которых не предусмотрено технически в моем девайсе. Оранжевый я пробовал контачить на все клеммы, но безуспешно. Можно пойти в мастерскую, но придется тащить все железо, чтобы проверять.

[-DED-LesNOY]

...

 Можно пойти в мастерскую, но придется тащить все железо, чтобы проверять.

Может я и ошибаюсь, но в мастерскую не надо. Если педали работали при подключении к мозгам Кота, следовательно датчик в педалях аналоговый (резистор, может холл, или ?). Лучше пригласить человека (если сами не практикуйте), который хоть немного дружит с паяльником и показать представленную выше постом схемку. Останется прозвонить "Ц-шкой"/"аркашкой" концы в педалях (их похоже всего три:+5 v; земля (gnd); сигнал) и толково перепаять показанную на вашем фото "фишку", ликвидировав это "безобразие" с проводами.

а я бы лучше нашел провод от старого джойстика или геймпада с подключением к гейм-порту и поменял провод целиком, эт как вариант)



[ROSS_ORCA]

спасибо за совет. Попробую реализовать.

[uiv]

Контачте оранжевый на клему номер 4

[ROSS_ORCA]

Пайка результатов не принесла. Педали не работают. Оранжевый провод на 4 клемме. Собственно только там след припоя был))

Может все-таки белый и синий провода тоже куда то пристегнуть?

[Vumpel18]

Пайка результатов не принесла. Педали не работают. Оранжевый провод на 4 клемме. Собственно только там след припоя был))

Может все-таки белый и синий провода тоже куда то пристегнуть?

UIV Вас просил: ".... Выкладывайте фото кабеля и фото платы внутри педалей. ...".

    Вот эти два фото нужно видеть.

По фото у Вас распайка:  1-й  черный +5V, 4-й оранжевый GND, 11-й зеленый РН  все согласно схемы .

Еще раз проверьте качество пайки всех трех контактов на разъеме.

[Woodys]

чтобы кугар распознал педали нужно чтобы были соединены контакт 5 с gnd(4-й). на схеме , что выше

Изменено 7 июня 2016 пользователем Woodys

[ROSS_ORCA]

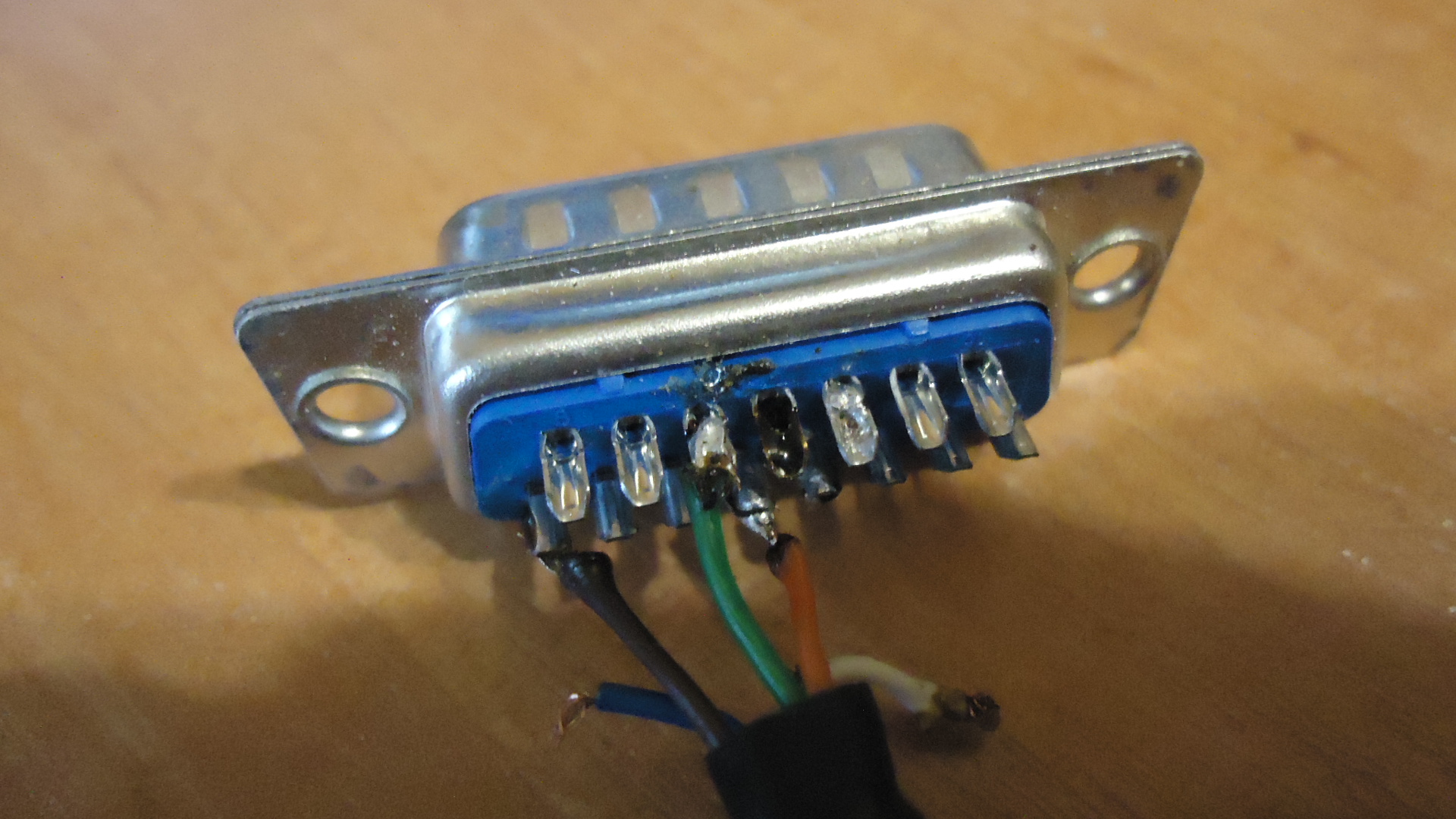

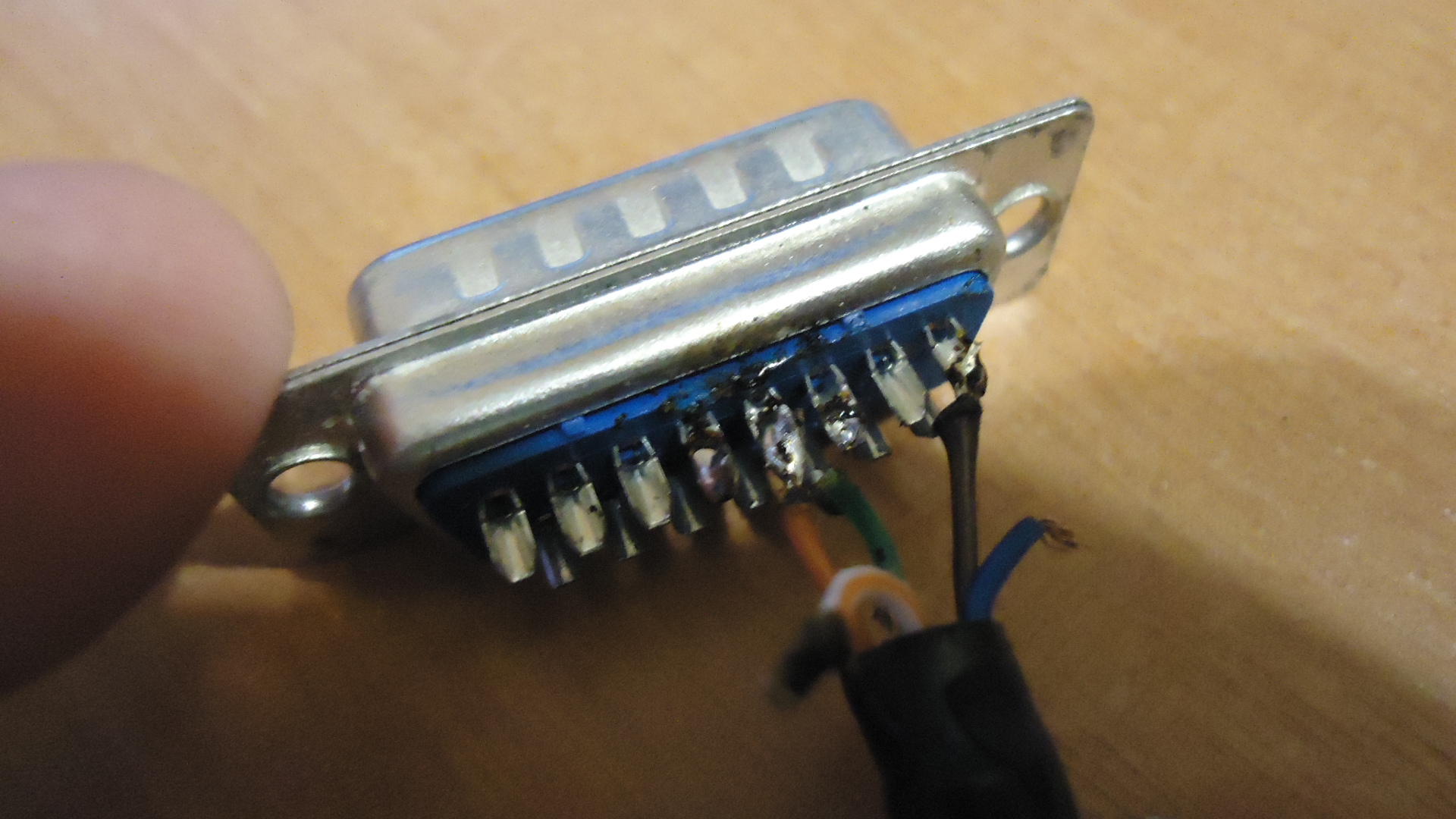

Вот фото после пайки. Педали не работают.

[Woodys]

Вот фото после пайки. Педали не работают.

cпаяй вместе 5 и 4 контакты

[ROSS_ORCA]

Я пробовал замыкать контакты 4 и 5, эффект нулевой. Завтра тестером буду прозванивать. Отсюда вопрос, с чего лучше начать? Может в выходе Кугуара сперва прозвонить?

Изменено 8 июня 2016 пользователем ROSS_ORCA

[Woodys]

Я пробовал замыкать контакты 4 и 5, эффект нулевой. Завтра тестером буду прозванивать. Отсюда вопрос, с чего лучше начать? Может в выходе Кугуара сперва прозвонить?

 у меня так. 1-красный +(сколько вольт не знаю), 4 и 5 -черный - или gnd, 11-сигнал оси педалей, 13 и 14-просто 2 провода ( сигналы тормозов) выходят , для калибровки делал.

да и педали у меня БРД.

Изменено 8 июня 2016 пользователем Woodys
