Кокпит за два вечера, простое удобное игровое место вирпила, для меня.

[Botanik]

Кокпит за два вечера, простое удобное игровое место для меня.



Стол скрипит, мало места, привык, да и в авиасимы нечасто играю - летаю.

Время идёт задумал собрать простое место для вирпила, то есть для себя.

Читал на форумах вариантом тыщщщща ….. из дерева, медных или пластиковых труб, профили, клей сварка голова кругом идёт.

Ничего не изобретал, картинок в сети много и всё, больше ничего.

Остановился на трубах и креплениях джокер.

Хотел собрать за один вечер, не спеша уложился за два неполных вечера. На фото сын, для наглядности позирует.



Инструменты: отвертка, ключ звёздочка шестигранный, пилка по железу, напильник, скотч малярный, рулетка, веник.

Необходимо хорошее настроение и любимая музыка и….



Материалы

Труба диаметр 25 мм хром, дл 2,5 м, толшина1,0мм — 3 штуки

Консоль крепления к плоскости - 6 штук.

Соединитель 3-х труб или крепеж двуплечий угловой — 3 штуки.

Крепеж двуплечий прямой- 2 штуки

Соединитель 2-х перпендикулярных труб — 6 штук

Заглушка — 8 штук.

Две - ДВП полчки — 2 штуки.



Простой совет, пилим трубу без трубореза, ровно и быстро. Рулеткой отмерял, скотчем ровно обматывал трубу несколько раз в месте отпила. По краю пилочкой с ручкой быстро ровно отпиливал по кругу, скотч не давал скользить пилке — ножовке. Отпиленный участок напильником слегонца шоркал, для ровности края.



Компьютерный стул или кресло, база конструкции, высота, длина, ширина.



Материалы

Труба диаметр 25 мм хром, дл 2,5 м, толшина1,0мм — 3 штуки -

Консоль крепления к плоскости - 6 штук.  -

Соединитель 3-х труб или крепеж двуплечий угловой — 3 штуки. -

Крепеж двуплечий прямой- 2 штуки -

Соединитель 2-х перпендикулярных труб — 6 штук-

Заглушка — 8 штук. -

Две - ДВП полчки — 2 штуки.

Изменено 27 января 2016 пользователем =hit/run=andreiru

[Botanik]

Размеры примерные: высота 60, ширина 98, длина - глубина 50 см (длина трубок опорных  снизу)

высота полки для Руд - 60 см - долина каждой трубки, а на каждую одета консоль крепления к плоскости, которая прикручена саморезами к полке подставке.

высота полки для Рус -  45-50 см

длина-глубина  снизу -  50 см (длина трубок опорных  снизу)

ширина  -  98 см

Полки РУС и РУД размеры разные.

Полка для руд больше, в дальнейшем длиннее поставлю.

Изменено 27 января 2016 пользователем =hit/run=andreiru

[Botanik]

Упустил  главное, необходимо начать с полок РУД и РУС, шесть трубок по три в каждую,далее их соединять между собой по ширине кресла.

[ROSS_Pups]

почём?

[NikoMES]

Судя по фото, сидеть не очень удобно. Спина в напряжении. Напрашивается сдвинуть руд и рус вперёд. Или удобно?

[NobbyNobbs]

плоскостопие вижу. 2 степени.

[=M=Axel]

плоскостопие вижу. 2 степени.

так и до плоскопопия ИЛ доведёт!))) а так место зачетное. ПРосто и быстро!!!

Изменено 28 января 2016 пользователем =M=Axel

[KokS]

так и до плоскопопия ИЛ доведёт!))) а так место зачетное. ПРосто и быстро!!!



Плоскостопие на полет не влияет,   - основное это потеря зрения, нормального сна (фпс низкий, контакты видны плЁхо), и отсутствие звука (сгорели звуковые лампы) на следующее утро между тобой и женой....  !



Мне не нравится расположение РУСа - не по фен Шую однако! Не тот кайф...

Так наши деды не пилотировали, - это влияния запада F-16, Airbus, ....

А так подобные конструкции проскакивали в теме "Наши кабины" http://forum.il2sturmovik.ru/topic/1893-nashi-kabiny/page-4   (посты 141, 145, 153)

Полезней она смотрелась бы там.

Успехов.

[a___k___s]

Нагло содрано:



а как же регулировки?





Молодец! Но эргономика сто пудов не айс.

[Botanik]

Судя по фото, сидеть не очень удобно. Спина в напряжении. Напрашивается сдвинуть руд и рус вперёд. Или удобно?



Можно двигать конструкцию вперёд или назад, настройка удобства зависит от игрового кресла.

Изменено 28 января 2016 пользователем =hit/run=andreiru

[Botanik]

Плоскостопие на полет не влияет,   - основное это потеря зрения, нормального сна (фпс низкий, контакты видны плЁхо), и отсутствие звука (сгорели звуковые лампы) на следующее утро между тобой и женой....  !



Мне не нравится расположение РУСа - не по фен Шую однако! Не тот кайф...

Так наши деды не пилотировали, - это влияния запада F-16, Airbus, ....

А так подобные конструкции проскакивали в теме "Наши кабины" http://forum.il2sturmovik.ru/topic/1893-nashi-kabiny/page-4   (посты 141, 145, 153)

Полезней она смотрелась бы там.

Успехов.

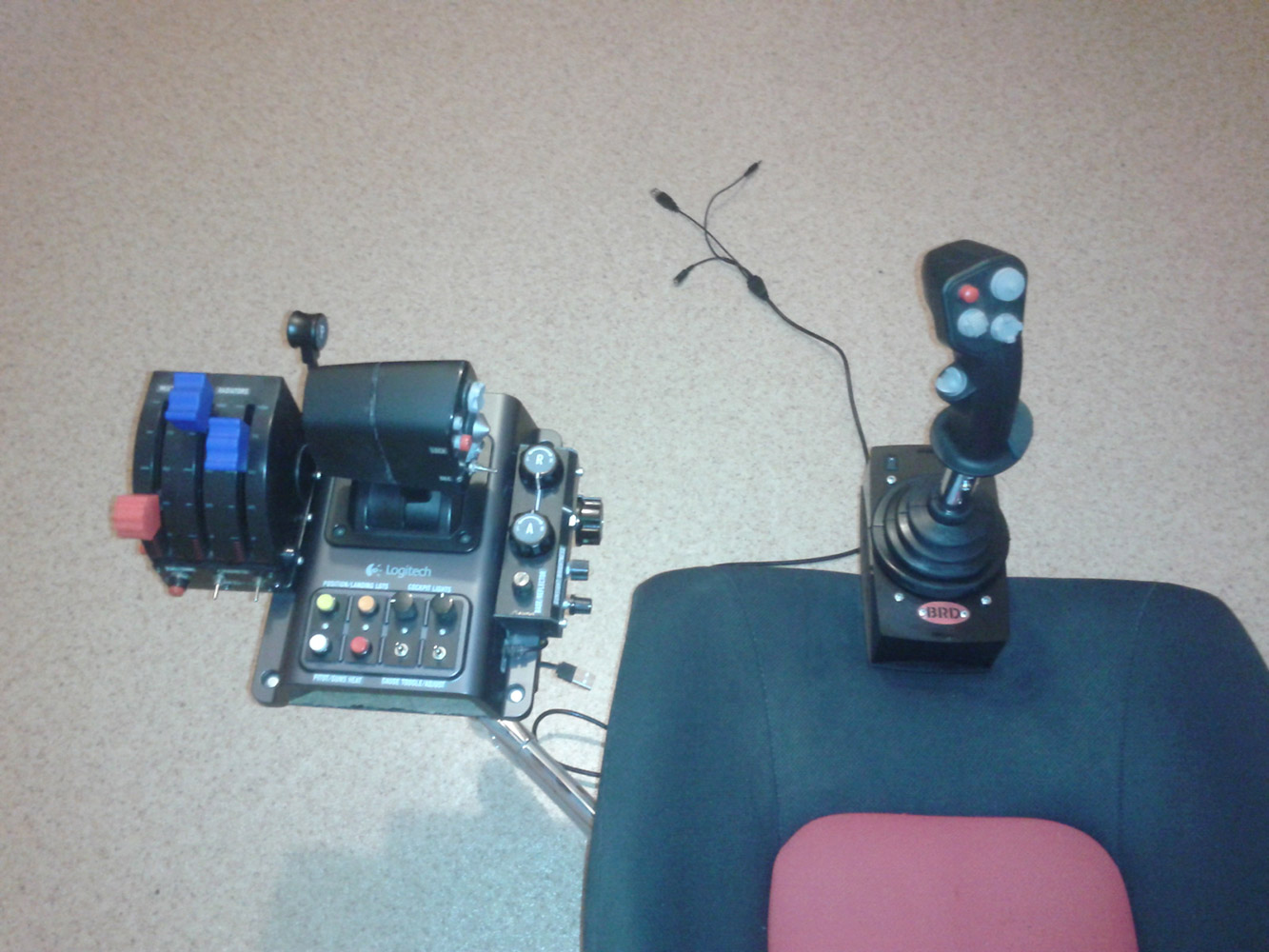

Вначале пробывал разместить РУС по середине между ног, не понравилось широко в коленях, ногам неудобно. В итоге сделал сбоку. (поэтому не уложился за вечер)



Знаю, что есть тема.

Я, по началу  не знал с чего начать, схема, материалы, инструменты. Цель собрать быстро, просто, недорого.

Искал где бы найти темку подробную с описанием  сборки, нету такой.

Подумал ,пусть будет с описанием,  может кому и пригодится.

Изменено 28 января 2016 пользователем =hit/run=andreiru

[Botanik]

почём?

У нас в Сургуте дорого, а интернет магазинах в два раза дешевле.

Например -  труба  2.5 метра в   магазине 280 рублей, а в интернете 180 рублей.

Цена везде разная, каждый сам посчитает. Список материалов  в теме есть.

Изменено 28 января 2016 пользователем =hit/run=andreiru

[=VIRPIL=Baur]

Сочи. 3 м 300 р. А ты про Сургут...

Изменено 28 января 2016 пользователем -=NT=-Baur

[Polosatik*]

Никак не пойму, как у вас плечо и запястье не акуевает при затяжных виражах с такой этажеркой? Православно - рус между ног, остальное точно плече-лопаточным периартритом грозит в будущем.

[Botanik]

Пробую разные варианты, когда на столе стоял ничего удобного, привыкли. (запястье немело на РУСе)  А тут выбор за вирпилом, пили, настраивай как угодно, материал позволяет.



Под  РУД подставку из дсп,  длиннее поставлю.

РУС между ног планирую потом, как новый РУС с высоким штоком -ручкой  приобрету.

Изменено 28 января 2016 пользователем =hit/run=andreiru

[a___k___s]

Никак не пойму, как у вас плечо и запястье не акуевает при затяжных виражах с такой этажеркой? Православно - рус между ног, остальное точно плече-лопаточным периартритом грозит в будущем.



При чем тут православно?

Просто центральное расположение конструктивно проще.

Стул явно не такой как нужен и центральное расположение с ним увы нормально не получится.

Предлагаю автору прикрутить к этой конструкции самодельную сидушку, вот тогда можно помечтать о православии.



А так РУС должен быть где-то в середине ляжки, будет сильно удобнее текущего варианта.

[Maxfly]

Самая простая регулировка: берем стул и переставляем его по оси Z, на глубину, соответствующую комфортному положению запястья и локтя, перемещение устройств на основаниях - "по вкусу".

[a___k___s]

Самая простая регулировка: берем стул и переставляем его по оси Z, на глубину, соответствующую комфортному положению запястья и локтя, перемещение устройств на основаниях - "по вкусу".



Это понятно, но только не этот стул.

Плюс у этого стула глубокая сидушка, в случае центрального расположения РУС, необходима изогнутая труба удлинятора (настольники в такой конфигурации тоже мазохизм).

Ну и вообще конструкция слишком высокая, для педалек нужен подиум.



Присмотритесь к этим "чертежам":







В реальном самолете посадка немного не такая или в жизни ноги просто длиннее

Изменено 29 января 2016 пользователем =V=Heromant

[StorkNet]

Это понятно, но только не этот стул.

в случае центрального расположения РУС, необходима изогнутая труба удлинятора

Совершенно необязательно : )



[a___k___s]

Совершенно необязательно : )



c01.jpg c02.jpg



Хотеть фотко с испытателем! (Фотки отклонения РУС тоже неплохо было бы)

Ну как вариант да, но только как вариант для не очень богатых

Изменено 29 января 2016 пользователем a___k___s

[StorkNet]

Хотеть фотко с испытателем!

Это вряд ли )



Ну как вариант да, но только как вариант для не очень богатых

Не совсем уловил связь богатства с неизогнутым штоком : )

[marc]

Работа хорошая, но удобство спорное. Попробовал принять такую позу и понял, что более пяти минут я бы так не просидел. Мало того, раньше пробовал феншуйные и православные расположения РУС и РУД, и пришел к выводу что для меня самый простой вариант является также и самым эргономичным

[a___k___s]

Это вряд ли )



Не совсем уловил связь богатства с неизогнутым штоком : )



Ценник на соответствующую механику.

Не кобру же стоковую

[Botanik]

Кресло можно вперёд и назад двигать, как кому удобно.



Изменено 29 января 2016 пользователем =hit/run=andreiru

[Luka]

Не плохо, я пожалуй сделаю тоже самое токмо полку под джой откидную сделаю, привык джой держать напротив солнечного сплетения.

[Botanik]

2018 год разобрал этот кокпит, оставил один столик слева.  Перешел    на кронштейн  VPC .

Джокер система расшатываются  крепления  со временем , не понравился мне оно.

[ROSS_Ulair]

Добавлю свои 5 копеек, особенно учитывая то, что вдохновлялся именно этим постом 5тилетней давности?



Создал своё чудо из джокера?

При этом изначально собиралось конкретно под руль и в виде трёх независимых столиков

Плюсы данной системы для меня лично:

1. универсальность в расположении: столики под мышу, клаву и слайд-панель размещаешь именно в тех местах, где удобно под руку

2. универсальность в применении: в момент неиспользования (которое может затянутся на месяцы?) можно размещать пиво цветы

3. простота сборки



Данные столы обошлись мне в 7к примерно, после закупки в "замечательном" магазине Леруа (если сами штанги еще ничего (350 рэ за 2м), что вот всяческие соединения уже под 300 за штуку идут)





После взгляд упал на пылящийся Х56, и всплыла в памяти одна страничка нашего форума?

Творчески доработав под имеющееся кресло, немного видоизменив конструктив под себя любимого получилось некое чудо...

Супруга особо не обрадовалась этой бандуре на полкомнаты (дочка в этом плане была более демократична и приняла непосредственное и живое участие в конструировании), но после убеждения и демонстрации возможности демонтажа на несколько частей с последующей уборкой туда, где никто не видит за пару минут, согласилась с данным нормативом ?



В общем, вот:



Скрытый текст



Данное чудо обошлось в 6к в том же чудо-магазине



Как-то так?



Изменено 4 ноября 2021 пользователем ROSS_Ulair

[Botanik]

 Использую VIRPIL кронштейн, очень удобно.

Сейчас остался, один справа столик, под Руд.

Я, потратил в 2015 году примерно 1800 рублей, в начале темы.

Изменено 5 ноября 2021 пользователем Botanik

[Botanik]

опечатка, подправил  " справа на лево"

Использую VIRPIL кронштейн, очень удобно.

Сейчас остался, один слева столик, под Руд.

Я, потратил в 2015 году примерно 1800 рублей, в начале темы.





Нужна вторая труба, как на картинке. Иначе будет крутится, болтаться.





лучше еще две добавить





Изменено 5 ноября 2021 пользователем Botanik

[ROSS_Ulair]

6 часов назад, Botanik сказал:

Нужна вторая труба, как на картинке. Иначе будет крутится, болтаться.

Спасибо за совет!



Но не пошел сознательно на это: иначе никак кресло не поставить внутрь, с его пятилучевой звездой из колес.

Здесь поворот градусов на 30 внутрь обоих "крыльев" с РУСом и РУДом помогает "впихнуть невпихуемое"? (в случае монтажа труб, тут будут проявляться чудеса эквилибристики при попытке поставить внутрь кресло, которое в 99% случаев стоит за столом с компом, либо необходимый норматив, согласованный с супругой на сборку/разборку сего чуда увеличится на несколько минут?)

Если при этом разбалтываются соединения, то шестигранник обычно под рукой и подтянуть дело нескольких секунд.

Учитывая, что в перспективе эта бандура будет храниться в половинчатом виде и собираться для полетушек, это более чем адекватное решение



В остальном, на РУДе стоит максимально слабое усилие, на РУСе стоит самая слабая пружина - т.е. нагрузок, которые потенциально будут двигать конструкцию по полу, не предвидится



Рассматривая аналогию со стойкой руля, кресло при покатушках стоит упираясь двумя задними лучами в диван - таким образом любое давление на педали не позволяет сдвигать кресло, стойку же я удерживаю за руль.

Здесь то же самое в принципе: упор конструкции в диван и упор кресла туда же. Если и будет сдвиг, то незначительный вперед, который компенсируется коленями?

В идеале, конечно, намертво прихватить к ламинату, но подобное решение, боюсь, вызовет моё выселение с квадратных метров проживания - у супруги терпение не безгранично? Поэтому - имеем что имеем)))





В настоящий момент более меня волнует трекир, который необходимо закрепить на телеящике...

И если удлинитель юсб особой проблемы за шкафом не вызывает, то большей тревогой для меня является провод диодов на гарнитуру... При таких раскладах мне придется придвигать кресло ближе к экрану, тем самым увеличивая количество степеней свободы для данной конструкции.

На текущий момент заказал новую беспроводную гарнитуру и пару пятиметровых удлинителей (сейчас 4 таких протащил за шкафом, для слайд_панели-РУСа-РУДа ну и руля)

В желании избавится от проводов по комнате, буду приобретать беспроводные мышу и клаву

[ROSS_Ulair]

Максимально избавился от проводов, так сказать внутрикомнатный кабель-менеджмент сделал

Протянул 4 удлинителя юсб за шкафом до телека: один на трекир, который перенес с моника на телек, остальные три максимально используют РУС, РУД и панель (либо руль и панель, один свободный)

Перешел на беспроводную мышу Логитек Г604 и клаву Логитек К375с.
Мыша теперь на постоянной основе работать будет: отклик на радиоканале (2.4Ггц лайтспид от логитека) 1мс, что одинаково с проводной, если по голубому зубу, то 7.5-12.5мс.
Я в шутеры не играю, для тех игр, где бегаю, включая Элиту (протестировал) ли всякие там Фарминг симуляторы, зуба за глаза - тем самым один порт юсб освободил... Если вдруг хватать не будет переключение между вариантами подключения за 2 сек с кнопки на мыше. В общем новые технологии меня порадовали  (до этого проводная лазерная от ДНС, с вариантами датчика до 5к точек, ей лет пять уже, и судя по западанию кнопок, через некоторое время она помрет окончательно). Работает от батарейки АА, судя по отзывам должно хватать на 3 мес. минимум по блютусу (это если юзать чуть не сутками)

Клава от двух ААА, хватать должно на вдвое большее. Она будет именно как мобильный вариант для кокпита. Старая, привычная, осталась у компа.

Судя по секундомеру подготовка кокпита для игры не будет превышать 5мин (с учетом запихивания кресла внутрь этой чудо-конструкции). Разборка занимает то же время

Трекир закрепил на беспроводные наушники -тоже логитек, logitech G435 взял. Вес всего 160 гр. - голова не устает, аккумулятора хватает очень прилично - до 18 часов вроде заявлено, но мне настолько и не надо (заряжаются до полного часа за полтора-два). Коннектятся к телевизорам без проблем (хотя проблема есть - чтобы с телека на комп или на другой телек переконнектить, надо в телевизоре удалять устройство и снова искать его - уши только с одним устройством за раз сопрягаться могут (а может и в андроиде от телевизоров тоже не все хорошо)...

В компе такой проблемы нет - просто подключаешь из винды 10 (там есть тоже свой лайтспид логтековский, но зуб голубой как-то практичнее что ли - не меломан ни разу, претензий к звуку нет, задержек не наблюдал). Не самое удобное, ну да и пользуюсь этим не очень часто - когда эфадину по поздним вечерам смотрю, а это несколько раз в году?.

До этого тоже были беспроводные, BH-10 какие то... Но там сталь в конструкции - вроде и удобно и практично, но тяжело. И трекир не цеплялся практически - очень широкая часть возле ушей была. Мне эти легкие и удобные не бросать и не ронять. Плюсом микрофон - на предыдущих с микрофоном так и не разобрался - меня не слышали, докупал для компа проводной, самый дешевый. Тут все отлично слышно.

И, с учетом, что расстояние до приемника трекира увеличилось раза в 4 (а то и в 5), по сравнению с монитором, пользоваться стало намного комфортнее: отклонение головы на гораздо меньший угол идет и наблюдать за экраном удобнее, не так глаза скашиваешь

Да и сам экран в 55" как-то более располагающий?



Кокпит свой самопальный поближе пододвинул, но не из-за длины проводов (длины провода с запасом) - картинка интереснее становится

В 4к не пробовал - видяха, мягко говоря, не очень этому способствует...



ЗЫ подумал тут о новой видеокарточке, залез на ситилинк, и как-то... перехотелось, что-ли
Надо теперь подход к жене искать, для согласования трат из бюджета
