Квадрант, железный РУД

[Botanik]

Квадрант, железный РУД, сконструировано и изготовлено товарищем DVik , за что ему спасибо.



Захотел, что то новенькое, поначалу хотел сам собрать корпус похожий на руд вархог, а механику купить здесь на форуме и контролер MMJoy2 .

Поначалу думал собрать из   перфорированного крепежа корпус, облагородить черным акрилом на болтах , надписи распечатать на  принтере Эпсон, есть спец бумага для наклеек.

На форуме увидел большой РУД у товарища DVik. Написал ему в личку, он ответил, могу этот продать или любой другой на заказ сделать, пиши что хочешь, нарисуем, посчитаем.

Хочу прямоугольный с двумя большими ручками и четырьмя маленькими, тумблерами и кнопками.

Володя DVik скинул  свои чертежи наработки, выбирай что хочешь.





Корпус, железная механика на подшипниках, цифровые датчики, всё   изготовлено товарищем DVik.

Первая посылка, надо красить. Собрал для наглядности.

Изменено 27 января 2016 пользователем =hit/run=andreiru

[Botanik]

Поначалу хотел авто-винилом плёнкой обклеить, передумал.

Покрасил на фирме prokraska86, порошковой краской с лаком (1000 рублей)



Изменено 27 января 2016 пользователем =hit/run=andreiru

[Botanik]

Планирую ручку поставить от кота, "Thrustmaster HOTAS Cougar" есть наличии, справа на картинке.  Картинка не моя , для наглядности

Заказал у DVik шток для ручки от Cougar, на большую механику.



Изменено 27 января 2016 пользователем =hit/run=andreiru

[Mihalich1981]

По моему данная компоновка корпуса идеальна под двойной РУД. Под кота надо сам корпус боком повернуть. Те рычаги в ряд слева на право.

Изменено 28 января 2016 пользователем Mihalich1981

[Botanik]

По моему данная компоновка корпуса идеальна под двойной РУД. Под кота надо сам корпус боком повернуть. Те рычаги в ряд слева на право.



 рукояток подходящих нет, для двойного руда

[DVik]

 рукояток подходящих нет, для двойного руда



Это да.... в работе еще они

Срок неизвестен....

[Botanik]

Это да.... в работе еще они

Срок неизвестен....

Ручку Кугара прикручу, как шток твой приедет.

[Botanik]

В работе РУД, идет компоновка, далее подключение датчиков, кнопок, тумблеров.

В шилде на Pro Micro, разъём оторвался пришлось выпевать и заказывать новый, ждем.



Изменено 9 октября 2017 пользователем =N=Bonaparte

[Botanik]

DVik  - Владмир

Подскажи как подключать к твоему шильду оси?

Подскажи про правую сторону шильда, какие ножки для чего?

Запутался немного

фото который у меня







Изменено 9 октября 2017 пользователем =N=Bonaparte

[Botanik]

добавил фото



[Botanik]

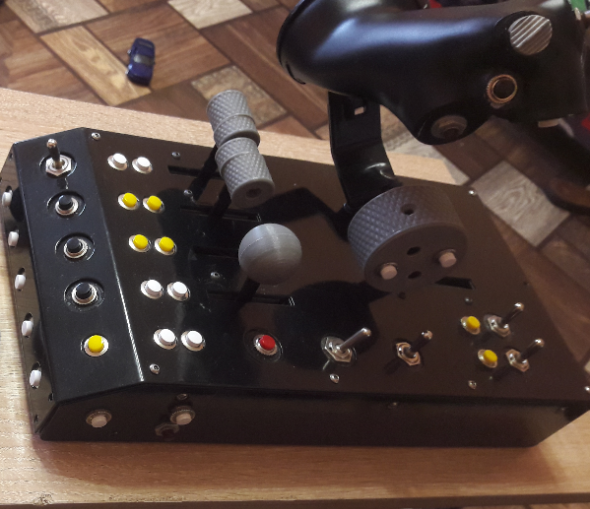

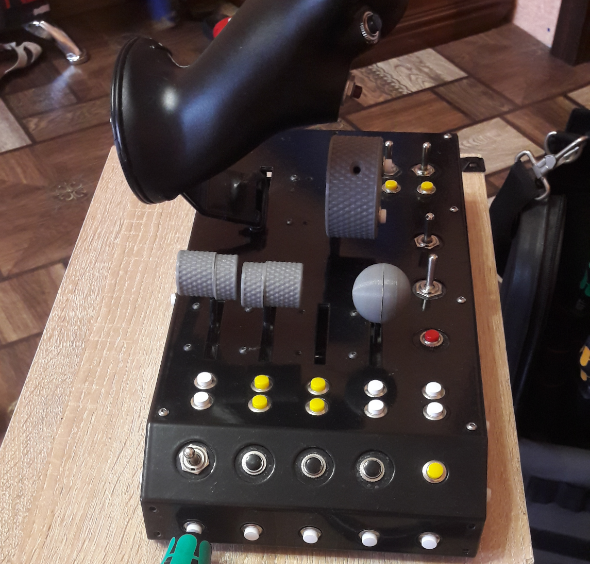

Поменял кнопки на побольше, добавил переключатели
