Бензиномеры БЭ и СБЭ

[=J13=xarann]

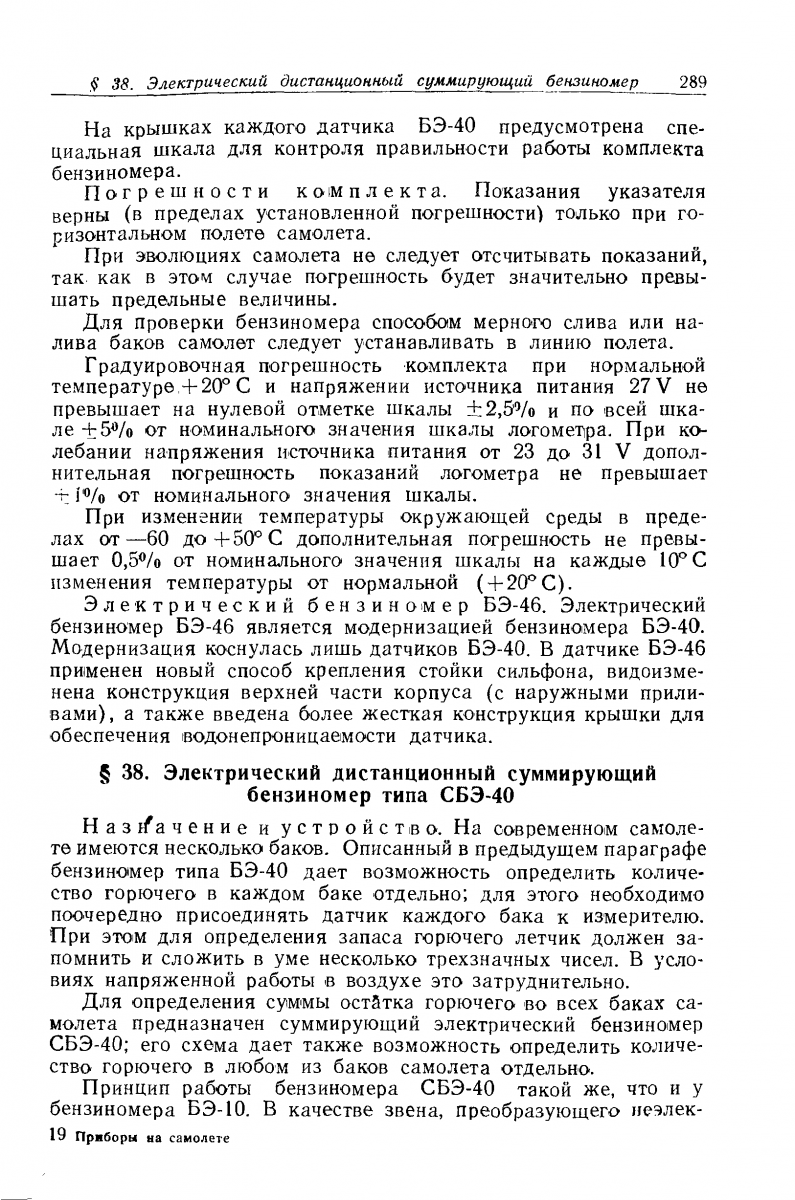

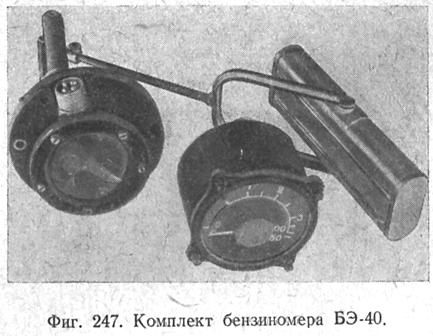

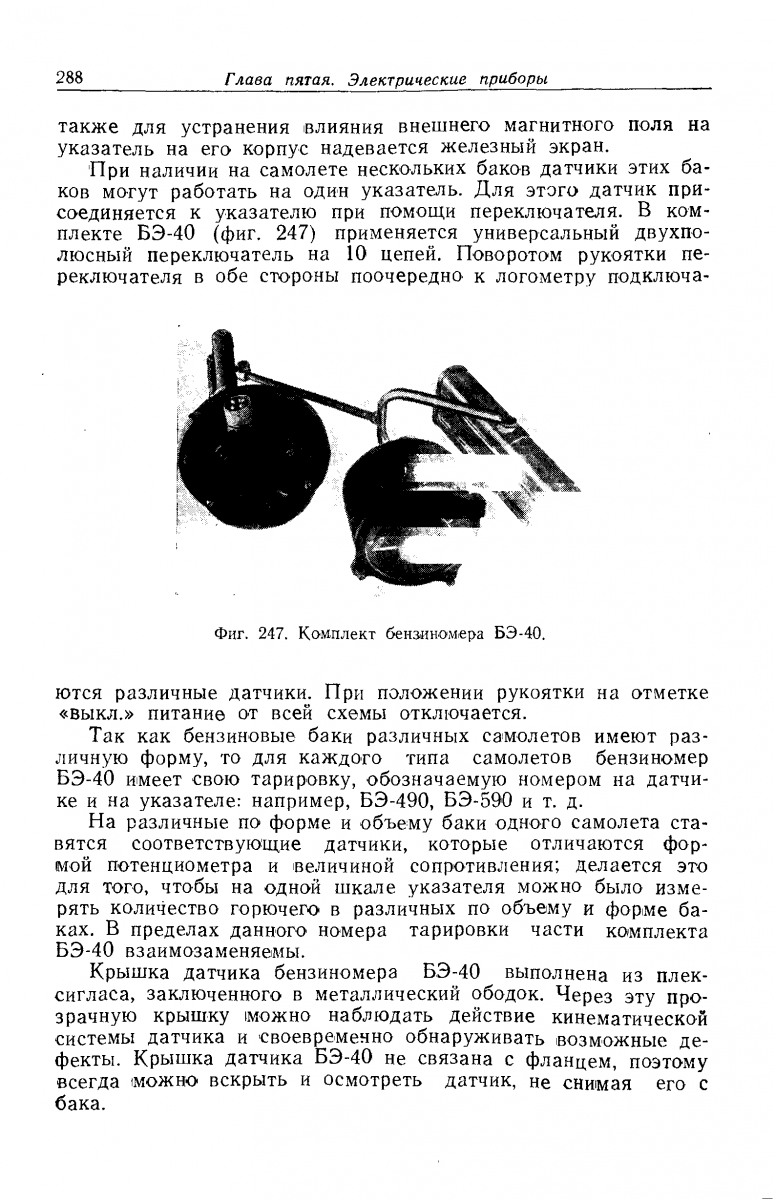

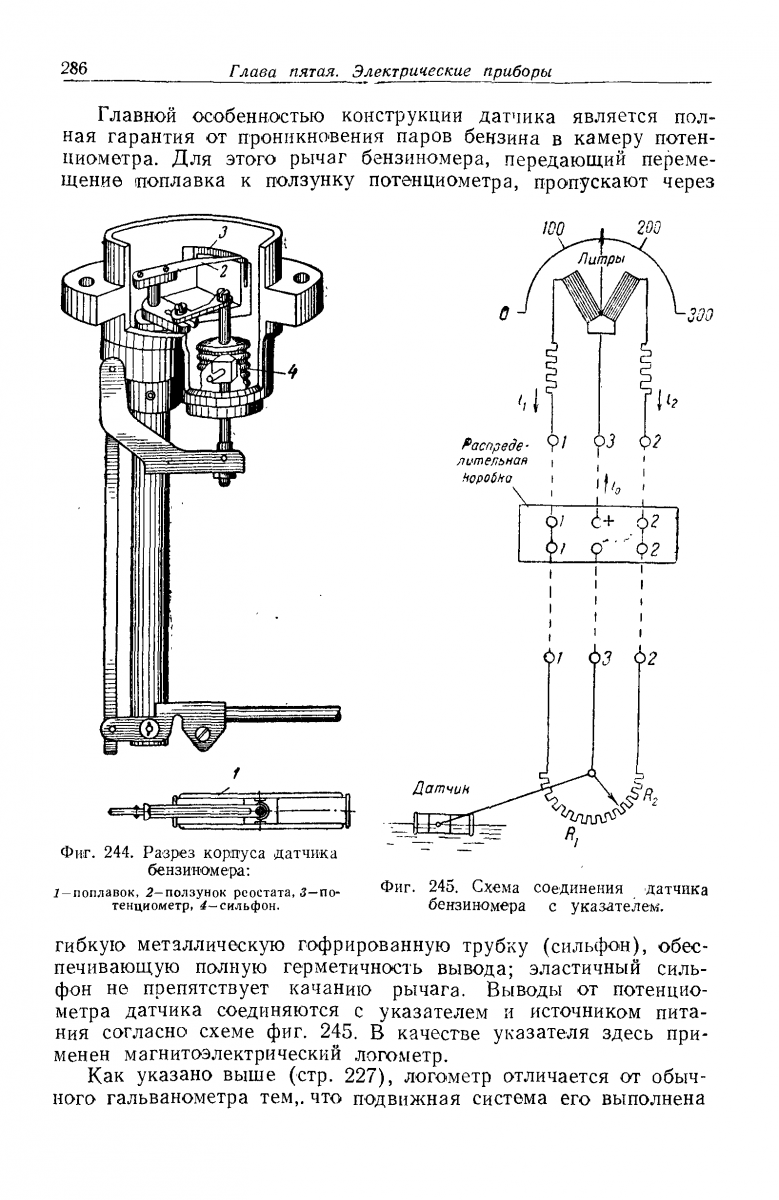

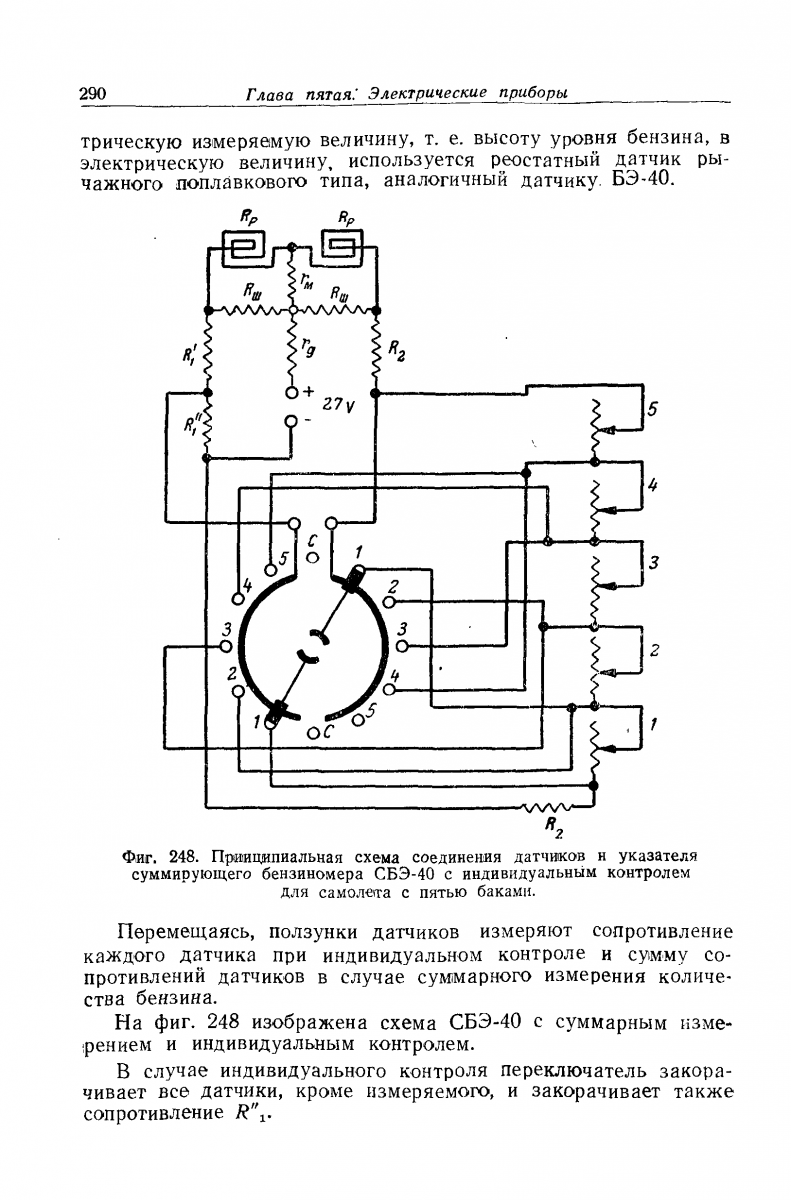

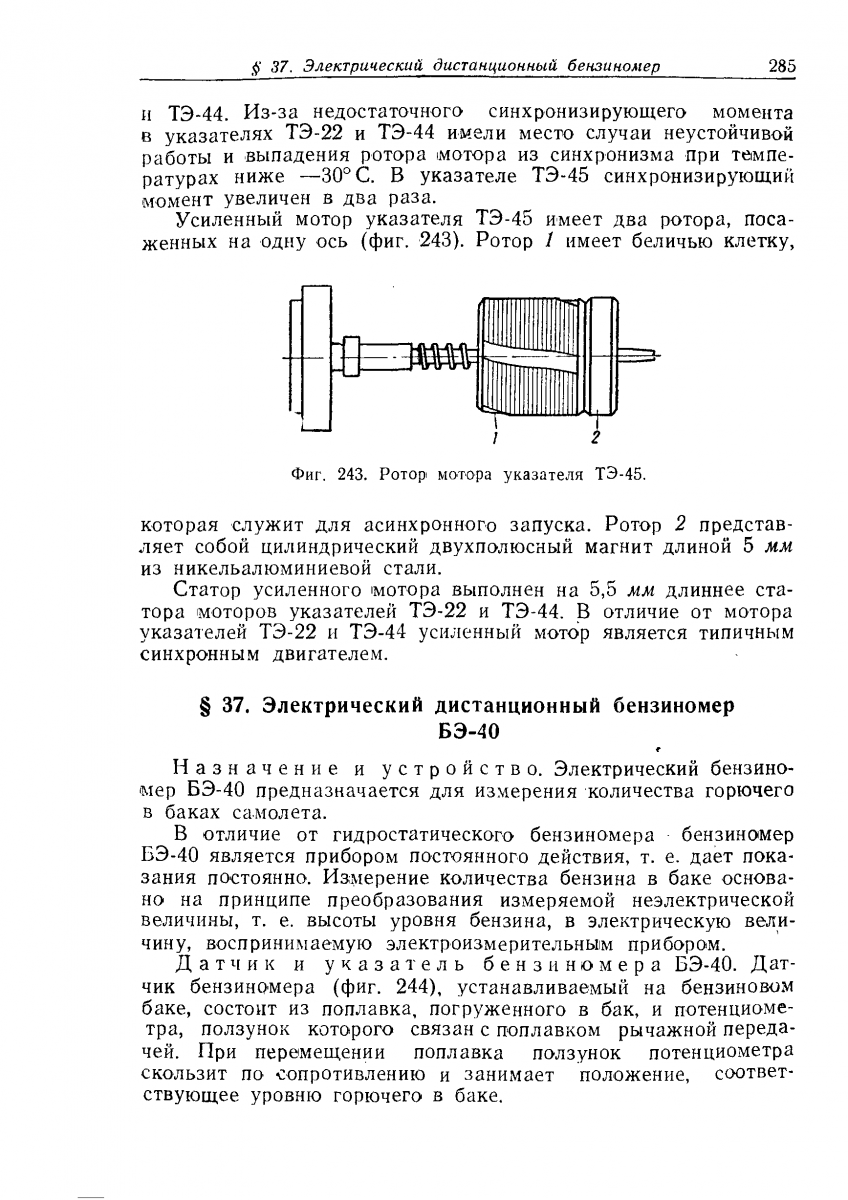

Подробная информация о советских электрических бензиномерах в т.ч. и с описанием принципа действия суммирующего бензиномера.

[=J13=xarann]

Фото шкал индикаторов различных электрических бензиномеров:

БЭ-499(Ил-2):

БЭ-40(И-185):

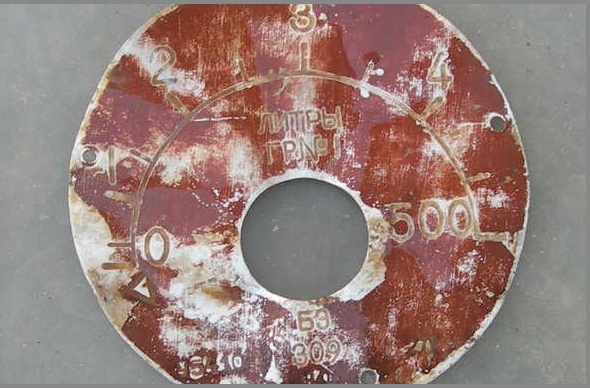

БЭ-309:

Из техописания Ла-7 известна градуировка шкалы бензиномера БЭ-590: 0-440л с ценой деления 50л. Датчик установлен также на центральном баке(емкость 170л при общей емкости всех баков 466л)

Из техописания раннего Ла-5(пятитибачный) следует, что ранний Ла-5 и поздний ЛаГГ-3 оснащались БЭ-579 на центральном баке (емкостью 110 л при общей емкости всех баков 536л)

Пе-2 оснащался с 64й серии СБЭ-309, а с 122 серии СБЭ-549
