Франкенштейн или как скрестить Мессер с Яком...

[=MG=Dooplet11]

Я тоже отказываюсь, но Пуфик настаивает на русской смекалке, пытливом уме и умелых руках простых авиамехаников.

[-DED-Rapidus]

на синей изоленте и подмотке из проволоки, так чтоли?

Изменено 6 октября 2015 пользователем -DED-Rapidus

[=MG=Dooplet11]

на синей изоленте и подмотке из проволоки, так чтоли?

Пьеса "Аэродромный Кулибин".

Действующие лица:

Филин04 - Комэска, хочет поставить на свой Як двигатель отот трофейного месса.

Пуфик - авиамеханик, полковой Кулибин, взялся реализовать задумку Комэска.

Дуплет - зампотех полка, ретрорад и консерватор, ставит палки в колеса полковым рационализаторам.

Пилоты полка - очень хотят, чтоб у Филина и Пуфика все получилось.

Оружейница Маруся - тайно любит Комэску, на нее положил глаз Комиссар.

Херомант - комполка, желает разогнать всю шайку-лейку и заставить заниматься боевой подготовкой.

Изменено 6 октября 2015 пользователем =MG=Dooplet11

[-DED-Mans]

Пьеса "Аэродромный Кулибин".

Действующие лица:

Филин04 - Комэска, хочет поставить на свой Як двигатель отот трофейного месса.

Пуфик - авиамеханик, полковой Кулибин, взялся реализовать задумку Комэска.

Дуплет - зампотех полка, ретрорад и консерватор, ставит палки в колеса полковым рационализаторам.

Пилоты полка - очень хотят, чтоб у Филина и Пуфика все получилось.

Оружейница Маруся - тайно любит Комэску, на нее положил глаз Комиссар.

Херомант - комполка, желает разогнать всю шайку-лейку и заставить заниматься боевой подготовкой.

[Silber]

Пьеса "Аэродромный Кулибин".



+

[White_Moses74]

Есть и обратный вариант  .


Могу ошибаться, однако обратный вариант слева (без крыльев) -это больше всего похоже на Bf-108, т.е. вероятно не есть полевая модификация стодевятого



UPD Хотя, с другой стороны, стовосьмой вроде как безоружный был?

Изменено 6 октября 2015 пользователем White_Moses74

[MicroShket]

Могу ошибаться, однако обратный вариант слева (без крыльев) -это больше всего похоже на Bf-108, т.е. вероятно не есть полевая модификация стодевятого



UPD Хотя, с другой стороны, стовосьмой вроде как безоружный был?

108-й не похож. Во-вторых, 109-й с Мерлином действительно был. Я уж не знаю, но думаю, что это скрещивание производили в мастерских или на предприятии. Изменено 6 октября 2015 пользователем MicroShket

[=MG=Dooplet11]

Могу ошибаться, однако обратный вариант слева (без крыльев) -это больше всего похоже на Bf-108, т.е. вероятно не есть полевая модификация стодевятого



UPD Хотя, с другой стороны, стовосьмой вроде как безоружный был?



Это модернизированный в Испании после второй мировой 109-й. В заводских условиях, с комплексом положенных испытаний.

[White_Moses74]

108-й не похож. Во-вторых, 109-й с Мерлином действительно был. Я уж не знаю, но думаю, что это скрещивание производили в мастерских или на предприятии.

Верно, не похож. Погуглил уже фотки стовосьмого, не полагаясь более на визуальную память. Увы, изменяет, зараза)) С мерлином, стало быть?



Это модернизированный в Испании после второй мировой 109-й. В заводских условиях, с комплексом положенных испытаний.

Мде, любопытный образчик...



Кстати, есть такой же, но с перламутровыми пуговицами с крыльями:



Hispano HA-1112 M1L, NX109W is a license built variant of the Messerschmitt BF-109 with a Rolls Royce Merlin V-12 engine.

Изменено 6 октября 2015 пользователем White_Moses74

[Maxyman]

Пьеса "Аэродромный Кулибин".

Действующие лица:

Филин04 - Комэска, хочет поставить на свой Як двигатель отот трофейного месса.

Пуфик - авиамеханик, полковой Кулибин, взялся реализовать задумку Комэска.

Дуплет - зампотех полка, ретрорад и консерватор, ставит палки в колеса полковым рационализаторам.

Пилоты полка - очень хотят, чтоб у Филина и Пуфика все получилось.

Оружейница Маруся - тайно любит Комэску, на нее положил глаз Комиссар.

Херомант - комполка, желает разогнать всю шайку-лейку и заставить заниматься боевой подготовкой.

Можно проиллюстрировать мучениями Покрышкина с повреждённым МиГ-3 из "Познать себя в бою" и чем дело кончилось. Хотя, конечно, на войне всякое бывает.

[NobbyNobbs]





Мде, любопытный образчик...



можно приобрести ))

http://allthingsaero.com/military-aviation/museums-military-history/gallery-five-bf-109-hispano-variants-discovered-after-45-years-in-storage

[White_Moses74]



можно приобрести ))

http://allthingsaero.com/military-aviation/museums-military-history/gallery-five-bf-109-hispano-variants-discovered-after-45-years-in-storage



Афигеть. Дайте две))

[=MG=Dooplet11]

Можно проиллюстрировать мучениями Покрышкина с повреждённым МиГ-3 из "Познать себя в бою" и чем дело кончилось. Хотя, конечно, на войне всякое бывает.

Всякое, но не все. Тут САС еще один "против" подогнал. Винт с даймлеровским двиглом на Яке будет цеплять землю при взлете.

Изменено 6 октября 2015 пользователем =MG=Dooplet11

[Iguz]

Всякое, но не все. Тут САС еще один "против" подогнал. Винт с даймлеровским двиглом на Яке будет цеплять землю при взлете.



Я вот читаю про ваши возможные переделки, и задаюсь вопросом. А какой самоубийца сядет за эту химеру неиспытанную? Ну просто лучшего способа покончить на войне с собой не придумаешь.

[=MG=Dooplet11]

Я вот читаю про ваши возможные переделки, и задаюсь вопросом. А какой самоубийца сядет за эту химеру неиспытанную? Ну просто лучшего способа покончить на войне с собой не придумаешь.

Если б я делал сам для себя, я б рискнул.... А так Пуфика посадим. Если случится авария.

[=M=shammy]





Если случится авария

Чтобы случилась авария!

[pufik]

Пьеса "Аэродромный Кулибин".

Действующие лица:

Филин04 - Комэска, хочет поставить на свой Як двигатель отот трофейного месса.

Пуфик - авиамеханик, полковой Кулибин, взялся реализовать задумку Комэска.

Дуплет - зампотех полка, ретрорад и консерватор, ставит палки в колеса полковым рационализаторам.

Пилоты полка - очень хотят, чтоб у Филина и Пуфика все получилось.

Оружейница Маруся - тайно любит Комэску, на нее положил глаз Комиссар.

Херомант - комполка, желает разогнать всю шайку-лейку и заставить заниматься боевой подготовкой.

Последний момент самый положительный.

На счёт изоленты. Есть заделка концов обреза труб, есть кницы для усиления вваренные в родную раму яка по местам будущих нагрузок от МВГ противника. В конце концов есть болтовые накладки с элементами тех же креплений с проушинами под мотораму от самого месса. Пара дополнительных труб кое-где вваренных в раму около мест навески снимет крутящий момент и часть другой нагрузки с переднего конца обрезанной рамы яка.

...И таки нет, по технологии рама яка состоит из пространственных ферм составляющих из себя секций замкнутых контуров из труб собираемых в одно целое на базе продольных труб формирующих их в обводы под будущую опалубку для обшивки. Технологическое членение я и ранее упоминал что отсутствует так что как говориться "спасибо кэп" а то я не заметил чего нарисовано на чертежах то, да и описание видимо читать не умею. Ещё раз повторю силовые секции а не технологические присутствуют даже в цельнолитых стеклопластиковых выштамповках после вклеивания в них силовых элементов конструкции из того же или другого материала. По этим элементам считаются нагрузки на конструкцию, если их нет тогда другое дело - конструкция моноблочная  .

[=MG=Dooplet11]

Пуфик, если и делать, то используя для установки передний силовой шпангоут месса.к раме яка крепить его, а к нему штатно мотоустановку

[pufik]

Пуфик, если и делать, то используя для установки передний силовой шпангоут месса.к раме яка крепить его, а к нему штатно мотоустановку

...Можешь же если захочешь  ... но усиливать саму раму в месте крепления переборки с завесами всё равно придётся как раз из за смены углов и силы срезающих и сминающих нагрузок.

пс ...Кстати а разве у Яка выпуск шасси происходит не с баллона что обычно на чертежах стоит за бронеспинкой лётчика?

[=MG=Dooplet11]

Балон аварийный. Кроме шасси и щитков воздух нужен для пневмоспуска и перезарядки оружия.

Изменено 6 октября 2015 пользователем =MG=Dooplet11

[=MG=Dooplet11]

А если конструктивно он одно целое с турбокомпрессором? Описание читал где или такого в природе нет? За инфу спасибо. Вечером если будет время порисую а сейчас на работу нужно собираться.

Ну что,Пуфик, скрестил бульдога с носорогом?

[pufik]

Ну что,Пуфик, скрестил бульдога с носорогом?

Не, некогда. Будем считать что это не возможно как минимум в полевых условиях и адью  .

[=MG=Dooplet11]

Вот и я так думаю. Жаль, пьеса рисовалась, достойная Голливуда, особенно, если тему с любовным треугольником развить.

[pufik]

Вот и я так думаю. Жаль, пьеса рисовалась, достойная Голливуда, особенно, если тему с любовным треугольником развить.

Гы  .

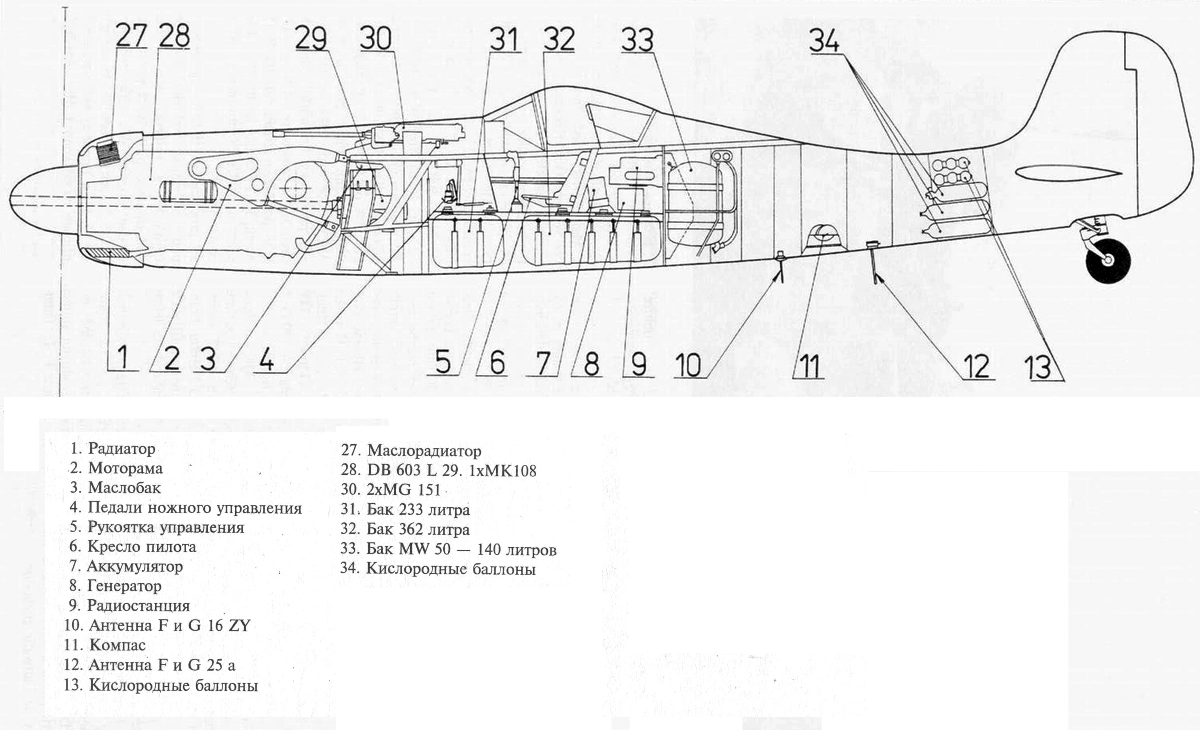

http://www.airwar.ru/enc/fww2/bf109x.html

[=MG=Dooplet11]

Бааяяян!

(Это Пуфику, не Скрипичу)

Изменено 7 октября 2015 пользователем =MG=Dooplet11

[Jurgen]

Пуфик, если и делать, то используя для установки передний силовой шпангоут месса.к раме яка крепить его, а к нему штатно мотоустановку

 Саш, не получится у мессера мидель фюзеляжа намного меньше , чем у Яка, а 108 й мессер -вообще учебно-тренировочный, У 109 компрессора нет, только -турбина нагетателя . через гидромуфту

Сейчас специально две модели достал, склеить при желании-можно,но, на шпаклевку стыка,в этом месте у меня наличной шпаклевки -не хватит

[=MG=Dooplet11]

Пуфик, если и делать, то используя для установки передний силовой шпангоут месса.к раме яка крепить его, а к нему штатно мотоустановку

 Саш, не получится у мессера мидель фюзеляжа намного меньше , чем у Яка, а 108 й мессер -вообще учебно-тренировочный, У 109 компрессора нет, только -турбина нагетателя . через гидромуфтуСейчас специально две модели достал, склеить при желании-можно,но, на шпаклевку стыка,в этом месте у меня наличной шпаклевки -не хватит

Юр, у меня на столе две модели собранные стоят, в одном масштабе, мне это ясно было как дважды два, когда Филин свой пост написал. Просто ничто так не убеждает, как собственный опыт. Вот и попросил Пуфика на бумаге хотя б пририсовать.

[=MG=Dooplet11]

Не, в условиях КБ и завода поставить DB, думаю, вполне было б возможно. Но тот же результат Яковлев получил, поставив ВК-107

[bivalov]

кстати, статья про тот самый Спитомерин с ДБ 605 - http://alternathistory.org.ua/spitfair-v-lyuftvaffe?page=1&form_build_id=form-1d0726ef8c68e6474e09bcf330b09848&form_id=comment_controls&mode=1&order=1&comments_per_page=10&op=%D0%A1%D0%BE%D1%85%D1%80%D0%B0%D0%BD%D0%B8%D1%82%D1%8C%20%D0%BD%D0%B0%D1%81%D1%82%D1%80%D0%BE%D0%B9%D0%BA%D0%B8

[pufik]

кстати, статья про тот самый Спитомерин с ДБ 605 - http://alternathistory.org.ua/spitfair-v-lyuftvaffe?page=1&form_build_id=form-1d0726ef8c68e6474e09bcf330b09848&form_id=comment_controls&mode=1&order=1&comments_per_page=10&op=%D0%A1%D0%BE%D1%85%D1%80%D0%B0%D0%BD%D0%B8%D1%82%D1%8C%20%D0%BD%D0%B0%D1%81%D1%82%D1%80%D0%BE%D0%B9%D0%BA%D0%B8

Статья занятная но я после таких перлов



Однако антенный штырь за кабиной пилота оставили на месте. Вероятно, это было сделано для сохранения аэродинамического подобия машины

относиться серьёзно к ней не могу  .

[pufik]

Дуплет, ширина движка точно не является проблемой для установки. За капотировать переход с более тонкого сечения на более толстое проблема не более чем была у лагг-лавка но в место фанеры используют дюраль и если необходимо ставят замки с петлями если без них не обойтись. На мастерить опалубку на силовой каркас для зализов единственная работа а потом хоть гвоздями фанеру прибивай, хоть дзусы наклёпывай. Достаточно часто меняли мото-установки на разных гражданских ЛА по мере появления более сильных двигателей. Повальная установка двигателей Рено перед войной на пайперах и джипсах итп а потом Лайкомингов после войны на них же тому пример.

[=MG=Dooplet11]

Пуфик, не могу с тобой не согласиться, но только для случая завода в Самаре или Штутгарте, в кайнем случае, в ПАРМЕ в Калуге, но не на полевом аэродроме в Малозахудаевке. Да и кто и на каком оборудовании там, в Малозахудаевке, кроме капотов, сделает переходной редуктор для компрессора? Даже если найдут зуборезный или зубодолбежный станок, где взять фрезу или долбяк с нужным модулем? Ты, как человек, близкий к авиации, должен знать, что в отличии от общего машиностроения,в авиапромышленности применяют расчетные модули зубьев, а не модули из стандартизованного ряда.

Изменено 14 октября 2015 пользователем =MG=Dooplet11

[pufik]

Ок. Позже подумаю о редукторе. Сегодня, край завтра у меня снос оси запланирован и если после переустановки сейвы Облы и СТАЛКЕРа подхватятся я с неделю буду "там" отрываться за почти пол года ожидания.
