Имею в наличии Кобра М5 версии 1.27, перешил на Cobra Z v1.67.2. Хотелось бы переделать твист на Марс (педали не предлагать, инвалид колясочник). Взял стандартный Марс с такой же Кобры

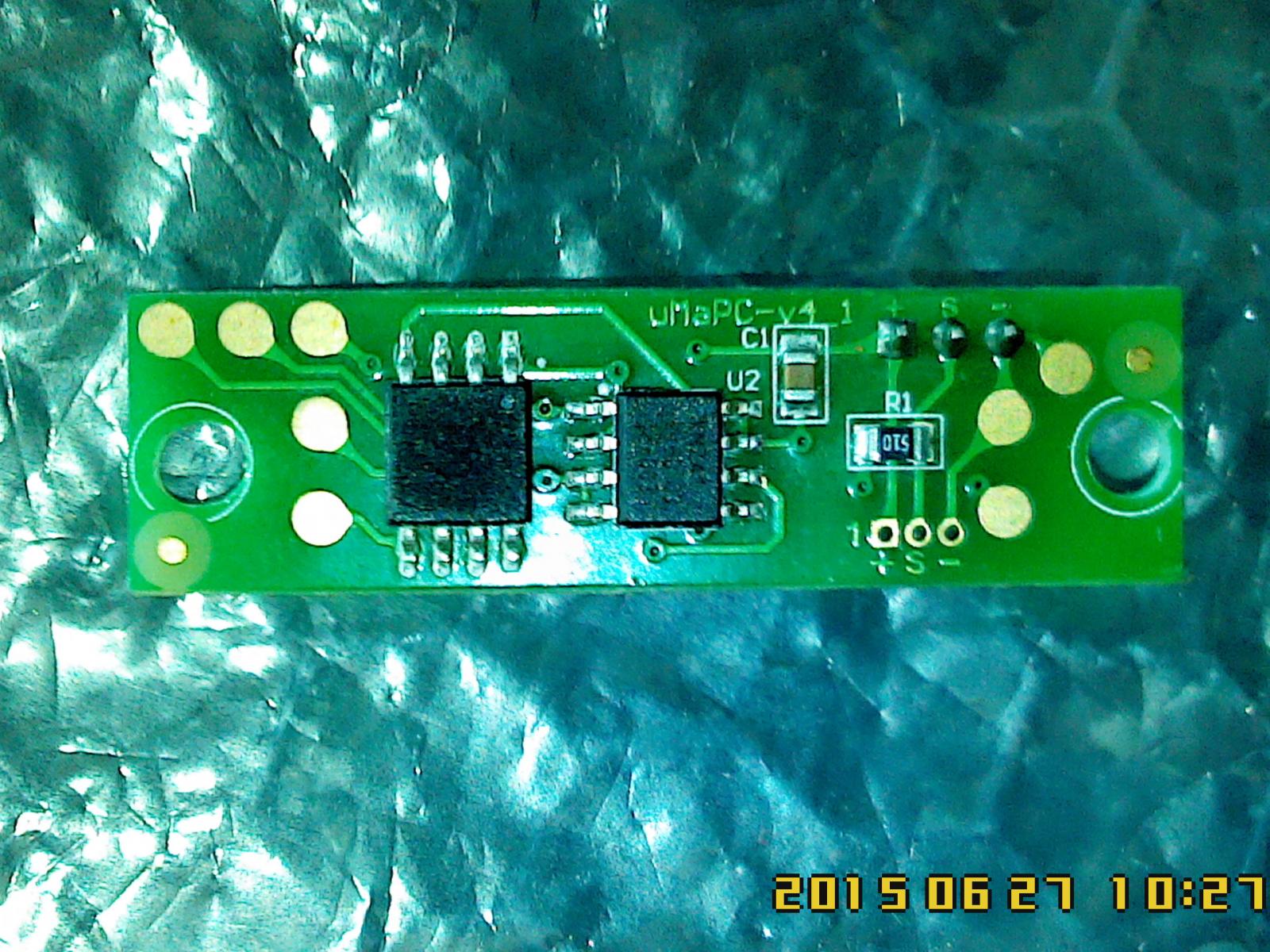

ФОТО 1

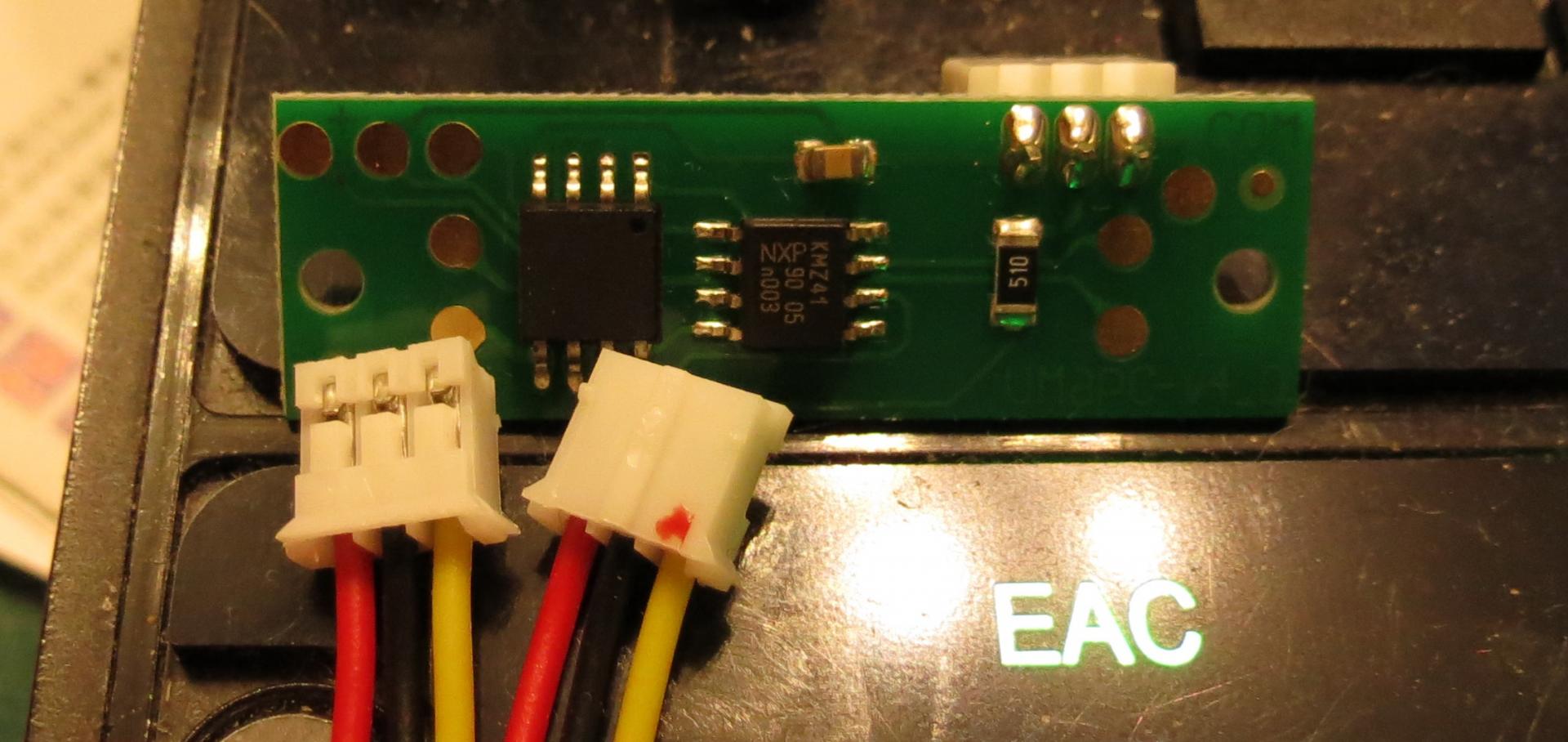

Слегка переделал плату, чтоб могла поместиться в ручку джойстика



ФОТО 2



Распайку проводов не менял остались по стандарту

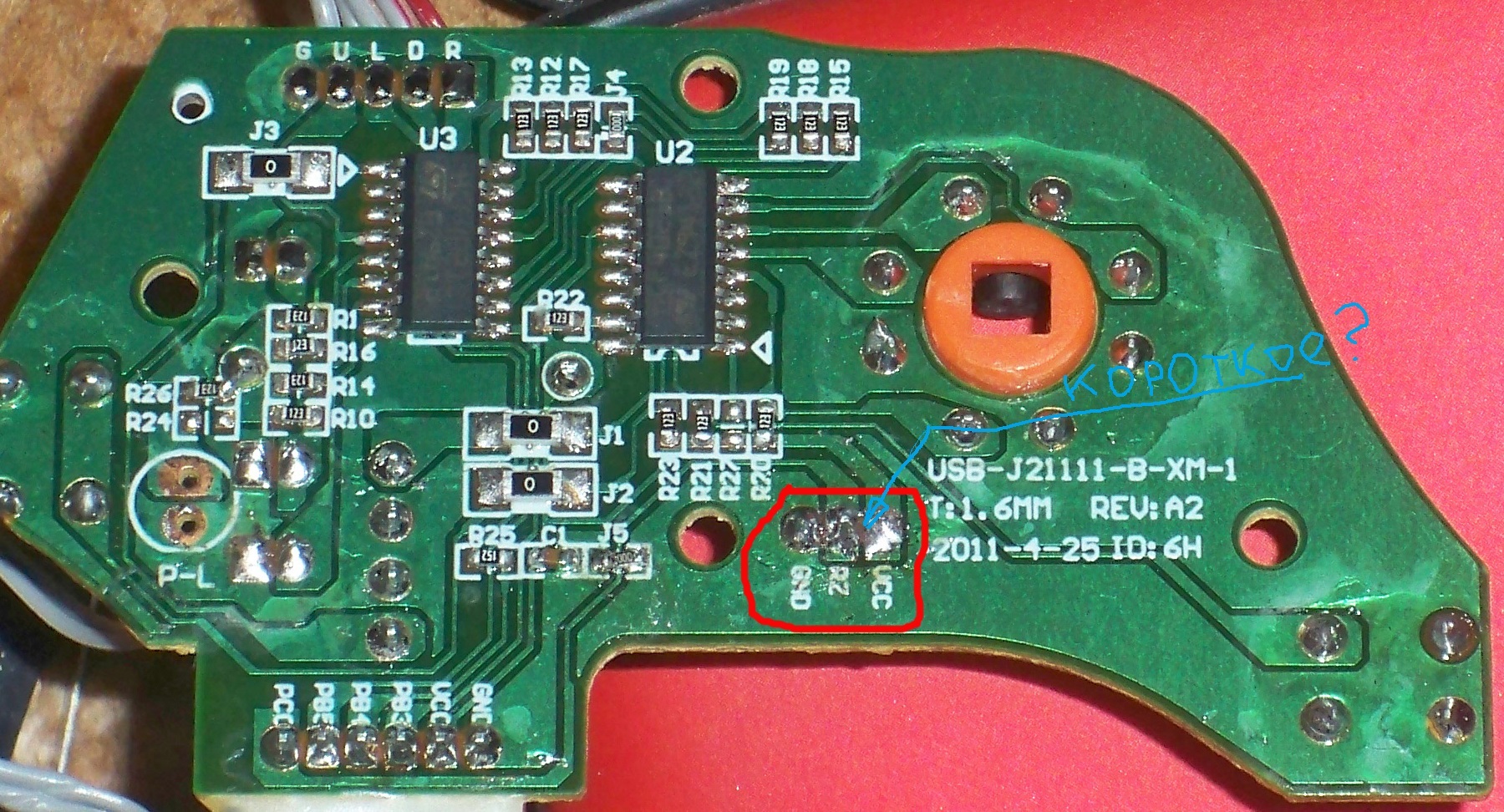

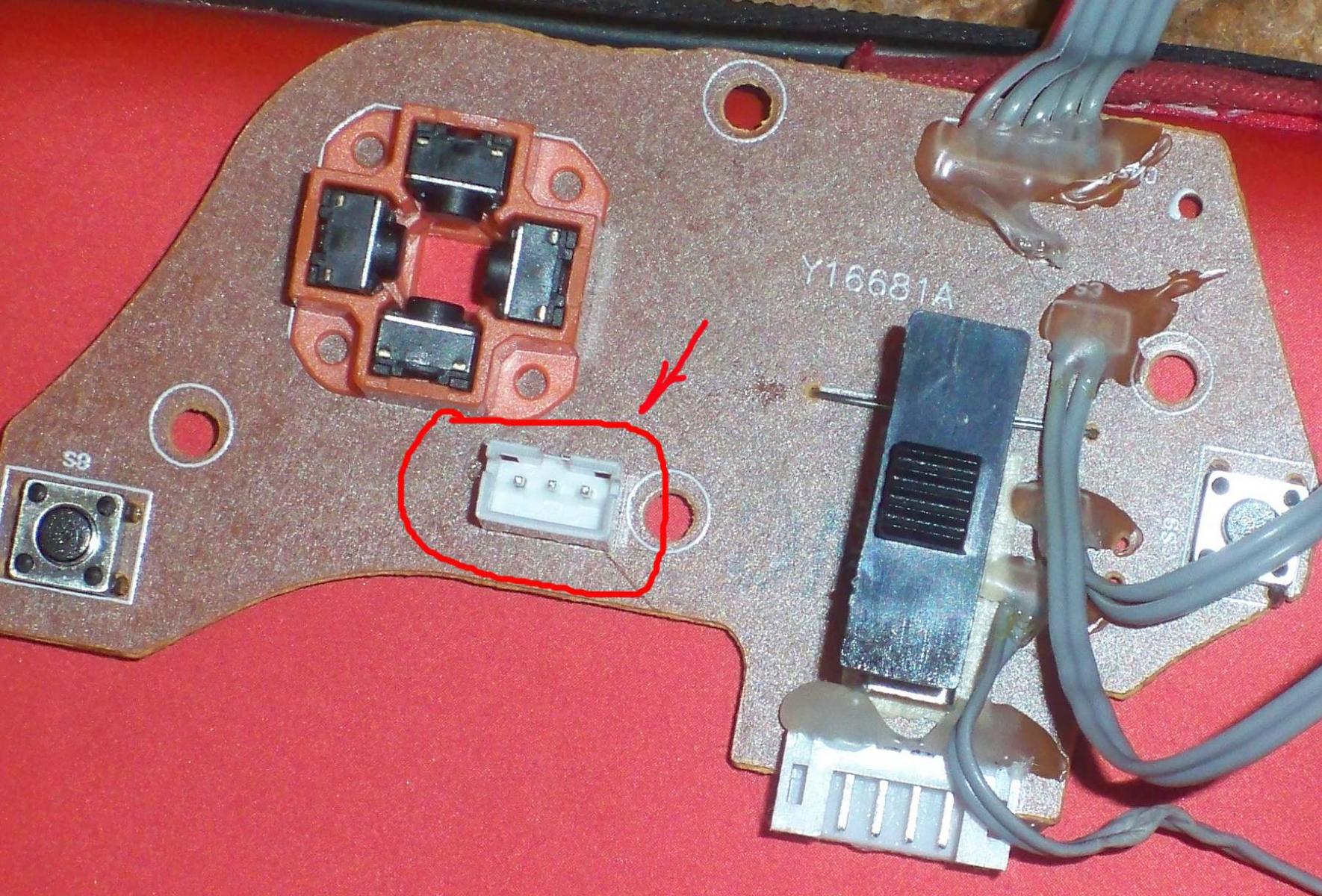

В плату ручки впаял гнездо для подключения марса

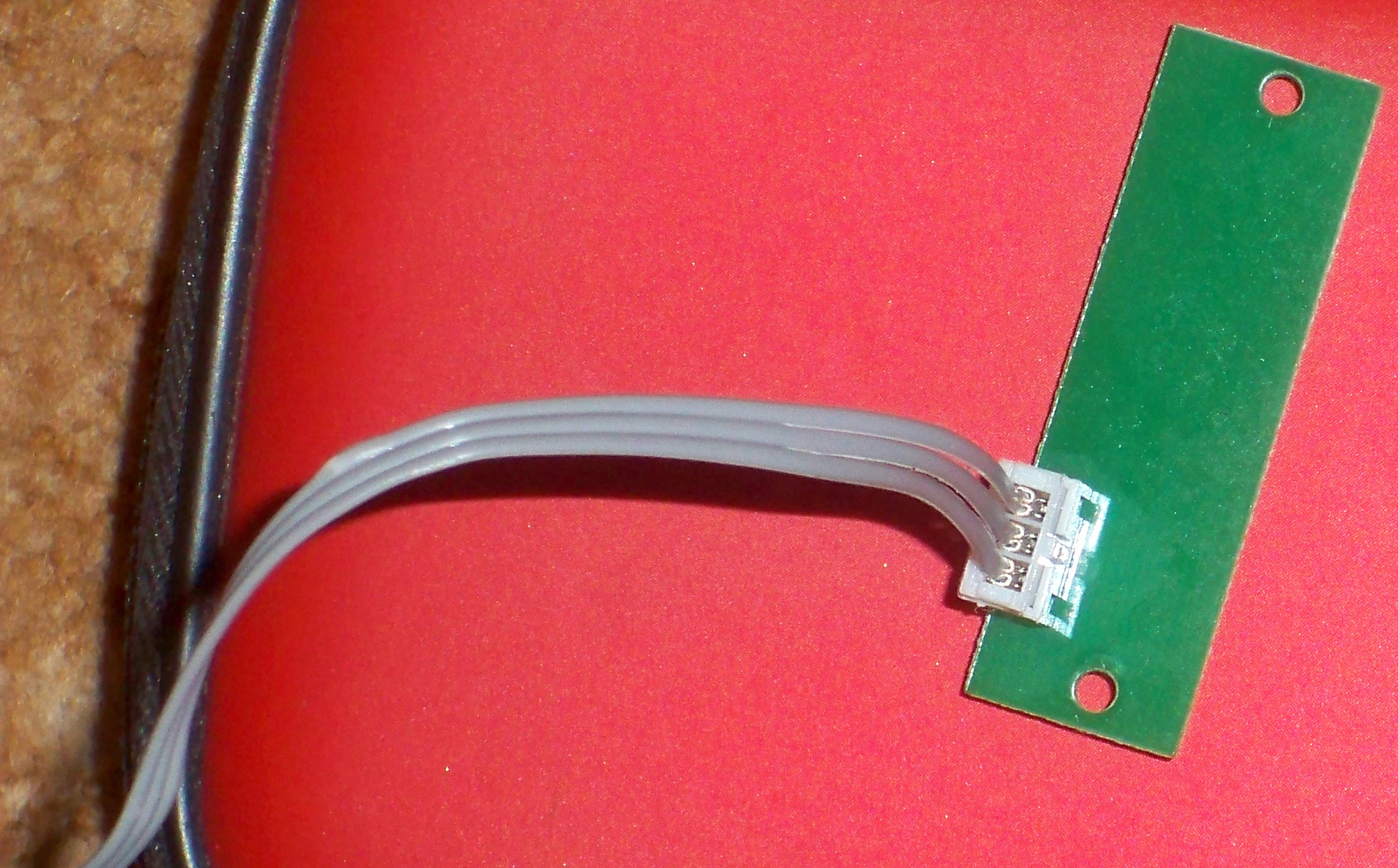

ФОТО 3

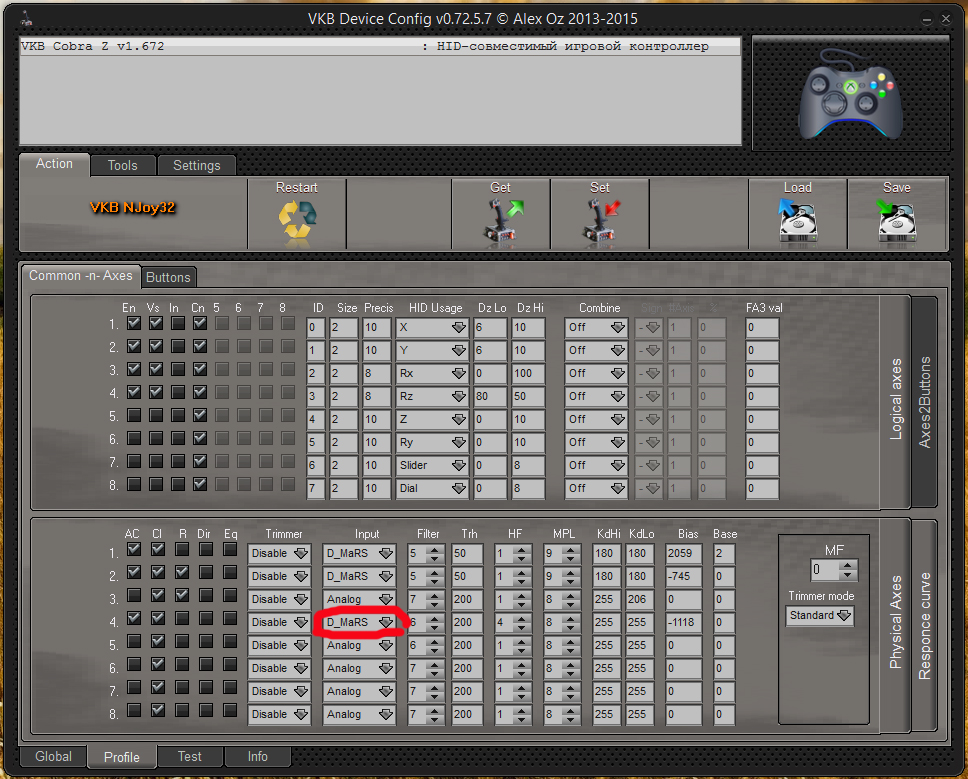

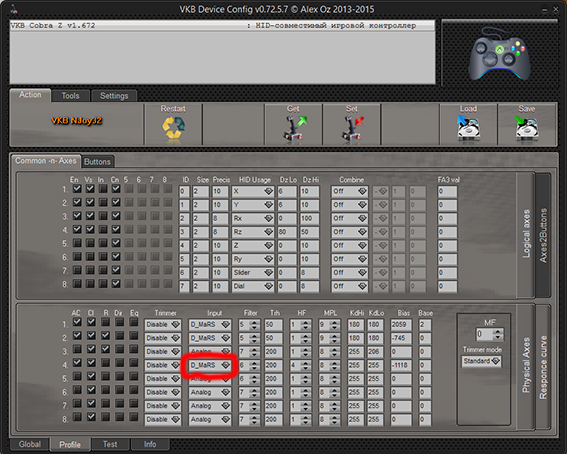

В программе VKBDevCfg-C изменил аналог на МАРС



ФОТО 4



При подключении джойстика компьютер перестает его определять, если отключаю марс от гнезда джойстик сразу определяется, такое же происходит еслия подключаю не переделаный марс, может я гнездо не той стороной впаЯл.

Поскажите пожалуйста правильную подпайку проводов к плате.





Изменено пользователем Alkozur
Опубликовано:

Скорее всего действительно перепутаны контакты. Их можно переставлять прямо в разъеме. Описание и картинки здесь http://ftp.vkb-sim.pro/Documentations/metal.pdf

Тебя не смущает вид самого датчика? Хотелось бы увидеть покрупнее и обратную сторону Луны...чьёрт, платы.

Опубликовано:

Тебя не смущает вид самого датчика? Хотелось бы увидеть покрупнее и обратную сторону Луны...чьёрт, платы.





Опубликовано: (изменено)

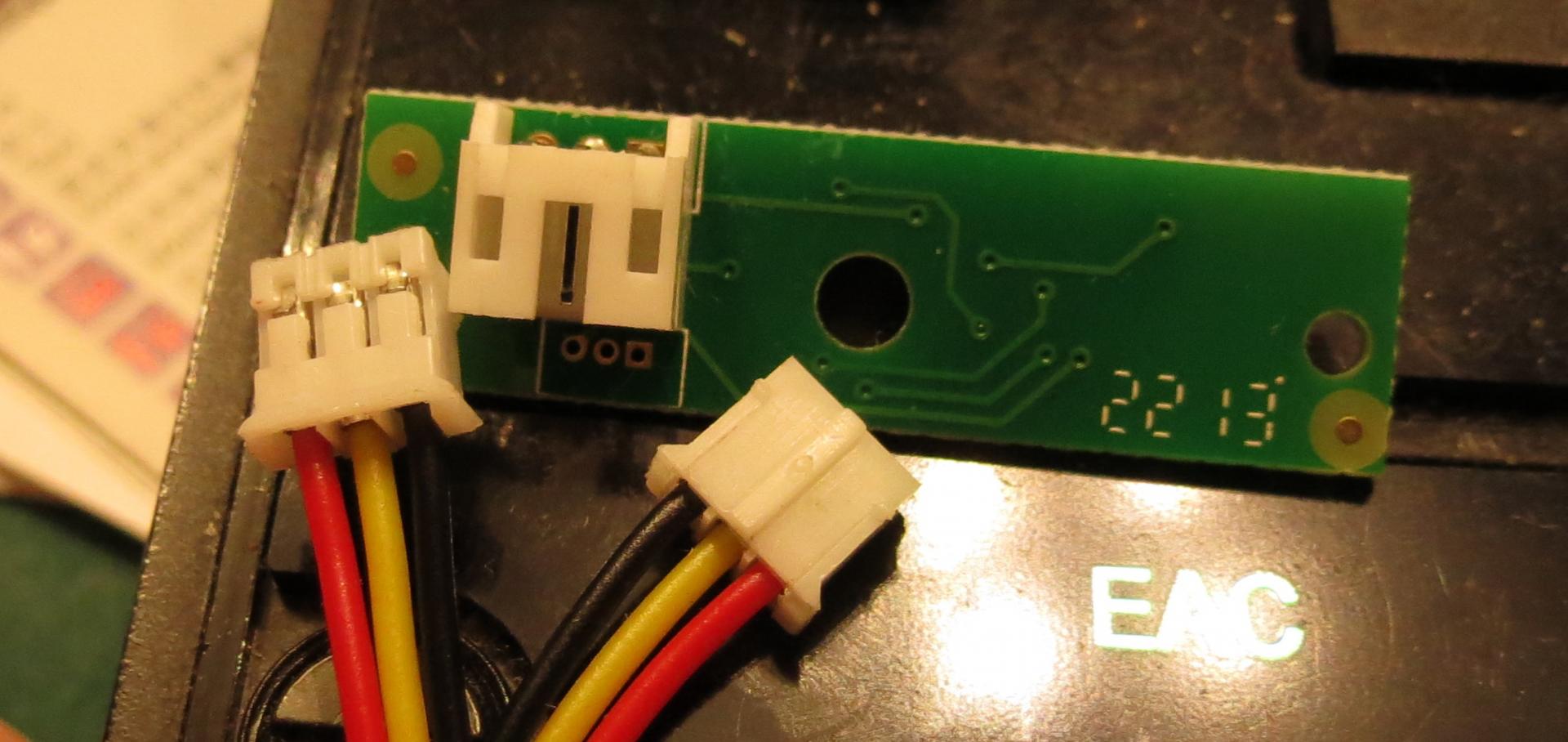

Точно. МАРС 4.0 - обратная цоколевка. Сравните штатные жгуты. 4.0 разъем перпендикулярно плате, 4.01 - параллельно.


Но, действительно - вид обрезанного МАРСа настораживает. Фото 2. Покрупнее бы. А то кажется, что там многого не хваатает.



Изменено пользователем VictorUs
  • Поддерживаю! 1
Опубликовано: (изменено)

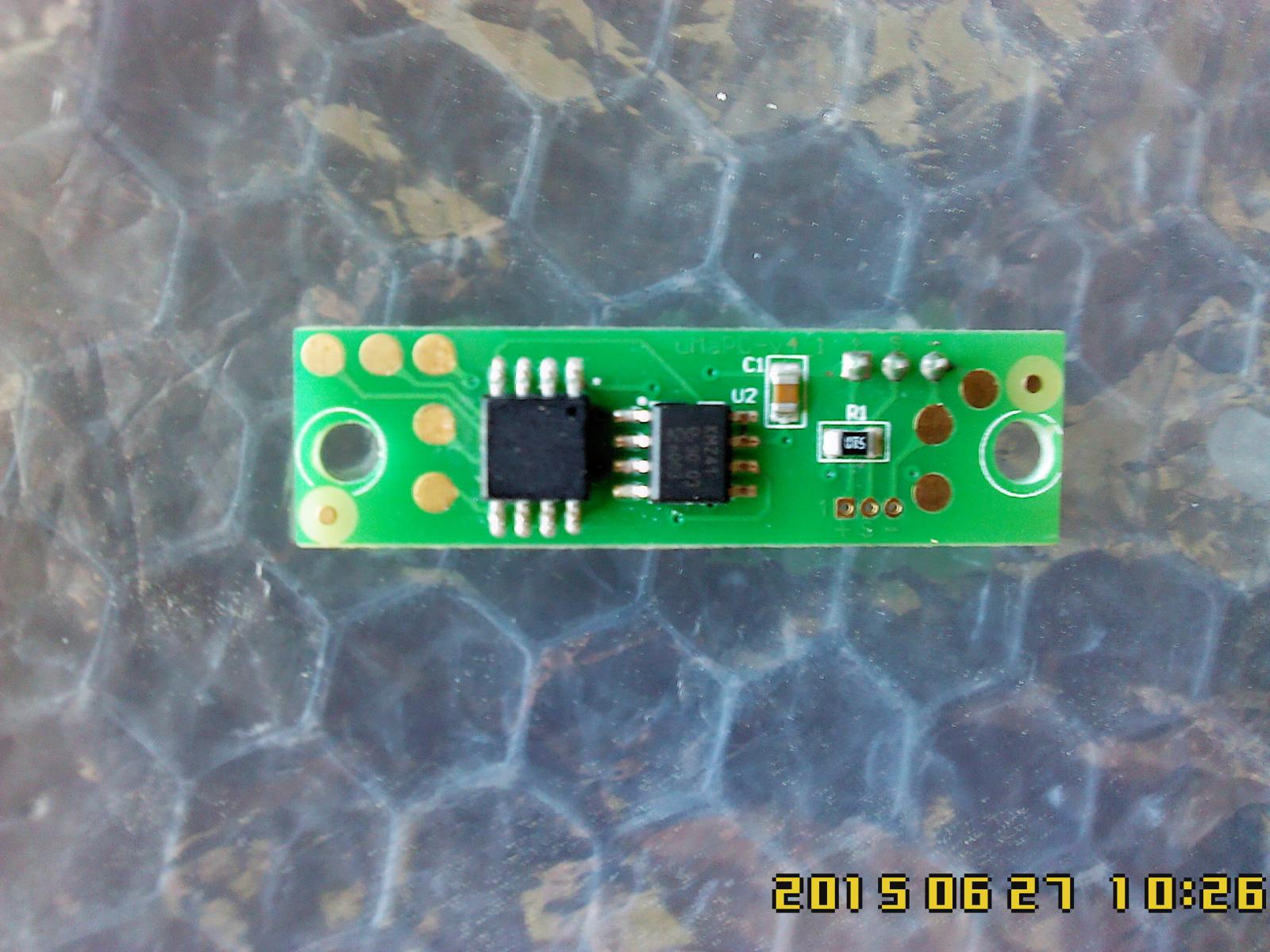

Вот на это я и намекал. Нужно крупное фото обрезанного датчика, с 2 сторон. И на фото платы, коротыша точно нет между Vcc и Rz? Проверь внимательнее.

Изменено пользователем -DED-Ron
  • Поддерживаю! 1
Опубликовано: (изменено)

Я пока не поднимал вопрос об обрезаной плате. У меня целый марс необрезаный когда подключен к плате ручке Кобры компьютер джостика не видет, когда отключаешь марс комп сразу джой находит. Вот я и спрашиваю, как правильно его подкючить к разему платы ручки Кобры, тоесть от какого контакта марса к какому контакту ручки Кобры должен идти каждый провод. Вот об этом я хочу узнать.

Изменено пользователем Alkozur
Опубликовано:

По-моему ось X/Y цифровые, а ось твиста и тяги аналоговые.

Может в этом причина?

Опубликовано:

Судя по фотографиям, надо на разъёмчике шлейфа (на одном из двух концов) поменять местами крайние контакты. А то сейчас получается, что положительный вывод питания сенсора попадает на минус питания платы ручки, а минус питания сенсора соответственно на плюс питания платы ручки. Происходит замыкание по питанию через внутренний защитный диод микросхемы и срабатывает защита порта компьютера. И система не видит джойстик.

Опубликовано:

Ось твиста аналоговая поэтому цифровой датчик не подойдет. Замените на датчик с кобры 3 ревизии и все заработает.

Опубликовано:

Ось твиста аналоговая поэтому цифровой датчик не подойдет. Замените на датчик с кобры 3 ревизии и все заработает.

у него NJoy

Опубликовано: (изменено)

Я пока не поднимал вопрос об обрезаной плате. У меня целый марс необрезаный когда подключен к плате ручке Кобры компьютер джостика не видет, когда отключаешь марс комп сразу джой находит. Вот я и спрашиваю, как правильно его подкючить к разему платы ручки Кобры, тоесть от какого контакта марса к какому контакту ручки Кобры должен идти каждый провод. Вот об этом я хочу узнать.

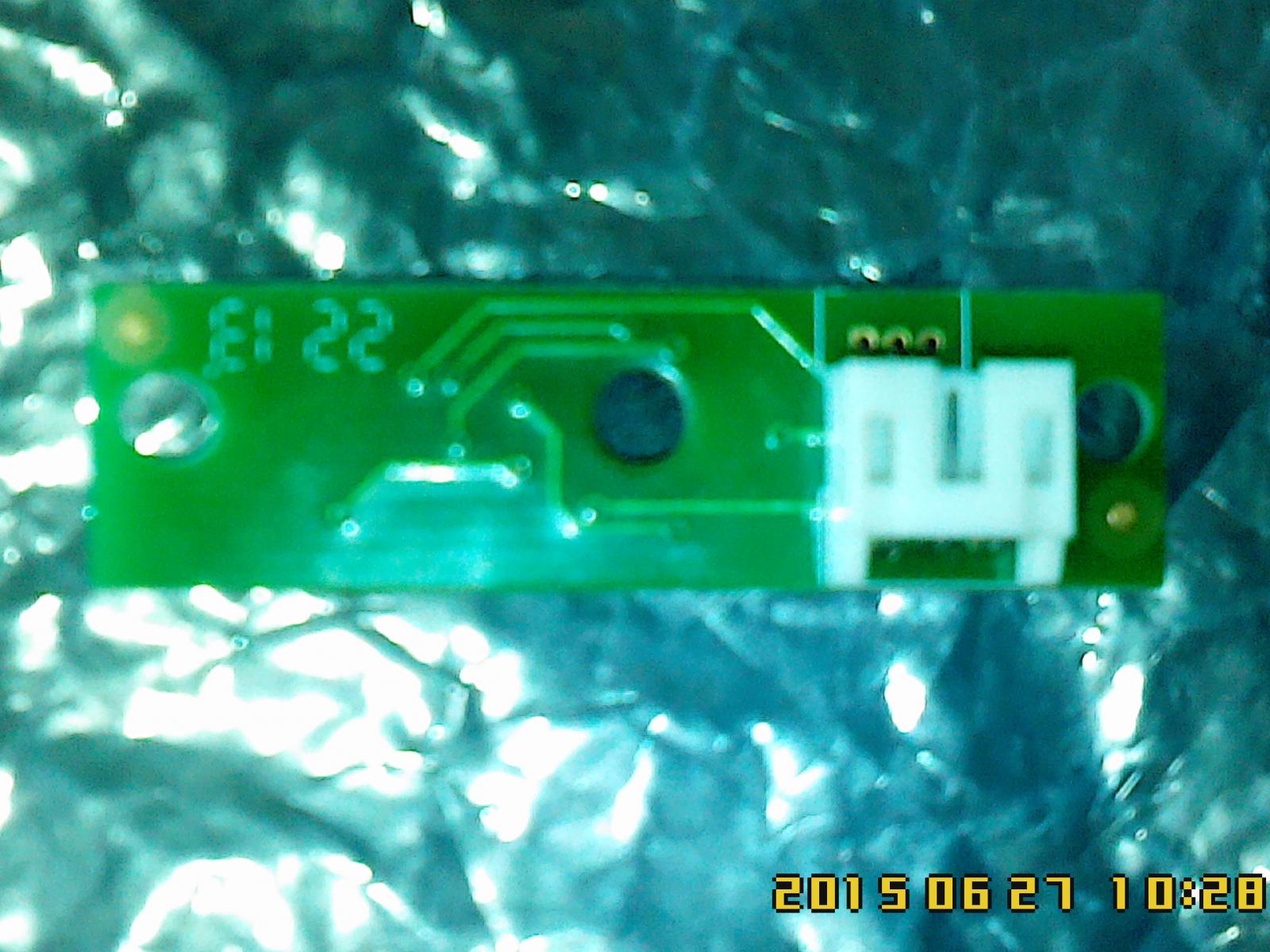

Вот фото датчика 4.01, прикинь разводку со своим 4.0 и в соответствии с с 5 постом делай выводы.

Получается у тебя:

1.крайний левый (с кондера) - это +

2.средний (с резистора)- сигнал

3.правый - минус




Изменено пользователем -DED-Ron
Опубликовано:

у него NJoy

Так он цепляет его на место аналоговой оси. Если марс цеплять - то через гребёнку на контроллере

Опубликовано: (изменено)

Переставил провода крайние, как мне выше подсказали и все заработало. Всем спасибо за помощь.



Теперь кому интересно по обрезаному датчику марс.

Датчики были любезно мне подарены -DED-olaff спасибо большое ему за это.

Датчики от Cobra M5 первой версии.

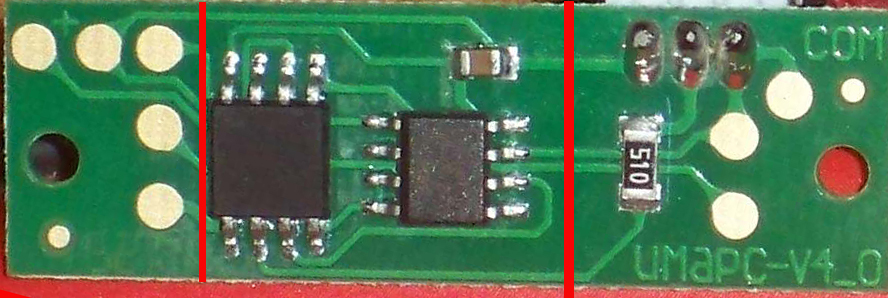

1. Взял датчик и обрезал его по красные линии, как указано на фото 1.

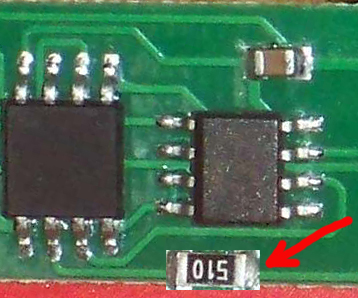

2. Выпаял сопротивление 510 с обрезка платы, разорвал нижнюю дорожку и впаял это сопротивление, как указано стрелкой на фото 2

3. Тонким проводом соеденил крайнюю ногу микросхемы и верхнюю дорожку, как указано на фото 3.

4. Припаял провода к дорожкам на которые указаны синие стрелки в таком же порядке как они были подключены к плате.

Вот только надо было разъем (фото 5) припаять наоборот, тот который припаял на плате рукоятки управления, чтобы не пришлось менять крайние провода местами.

В программе VKBDevCfg-C ось 4 зменил на D_Mars (фото 6)



Вроде объяснил, как мог. Если что не так извените.












Изменено пользователем Alkozur
  • Поддерживаю! 1
Опубликовано:

Внимательно читать 5 и 9 посты.  :o:  :wacko:  :mellow:  :biggrin:

Komaroff верный путь к счастью рекомендует.


Опоздал.

Опубликовано:

До Komaroffa был VictorUs, если не заметил... ;)

Правильно пост 5.

Опубликовано:

На одной отопительной системе караси сушим)))

(с) Перед вахтой Алексей Кирносов



Пускай нам общим памятником будет

Построенный в боях социализм)))

(с) Во весь голос В. Маяковский

  • Поддерживаю! 1
Опубликовано:

Поздравляю с успешной доработочкой) Повод  VKB задуматься над выпуском лайт-версии МАРСов.

Опубликовано:

Поздравляю с успешной доработочкой) Повод  VKB задуматься над выпуском лайт-версии МАРСов.

Мы выпускали. Не рентабельно. В месяц по 2-3 заявки приходило. Распродали первую и единственную партию и выпуск прекратили.
