Фотографии, 3д модели, схемы РУСов с реальных ЛА.

[ReviZorro]

1 час назад, darthsteel сказал:

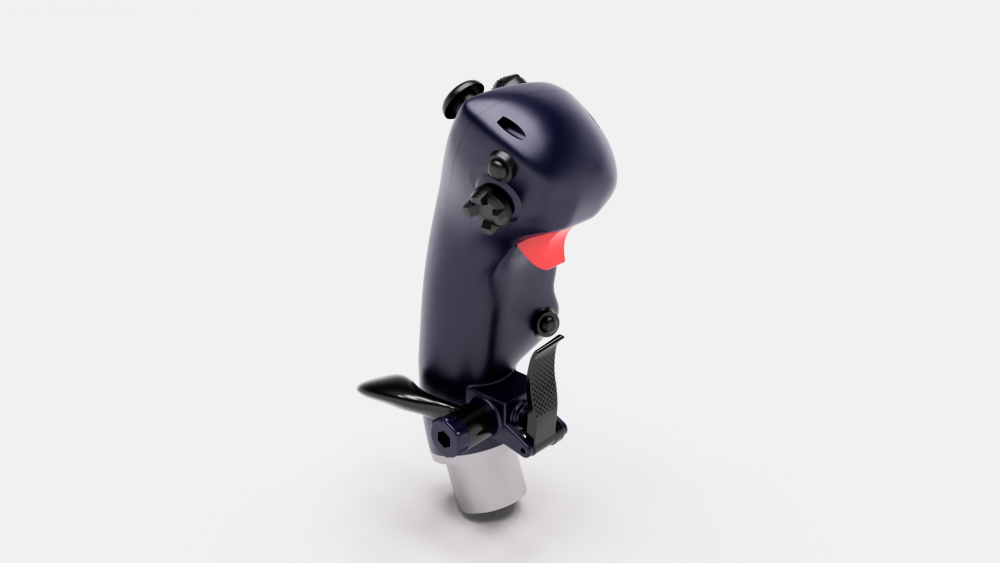

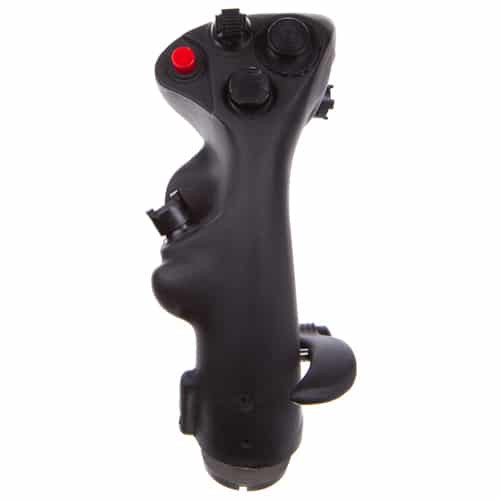

Думаю догадаетесь чья это ручка?



От F-35.





Хорошее начинание ?

[l3VGV]

Если это именно ф-35, то мне встречались 3д модели. Не параметрические конечно, но всяко лучше чем ничего.





stick.zip throttle.zip

[eRECdarthsteel]

7 минут назад, l3VGV сказал:

Если это именно ф-35, то мне встречались 3д модели. Не параметрические конечно, но всяко лучше чем ничего.





stick.zip 44 \u041a\u0431 · 0 скачиваний throttle.zip 31 \u041a\u0431 · 0 скачиваний

так я не не делал параметрическую, модели по фото в 3д максе , полигоналтным моделированием. и выставлял полигоны по точкам.

в ваших архивах не от ф-35 эта модель использовалась вроде в кокпите для Виар.

[l3VGV]

Поискал ещё раз, но похоже есть только эта. Действительно както она упрощенно выглядит.

[eRECdarthsteel]

11 минут назад, l3VGV сказал:

Поискал ещё раз, но похоже есть только эта. Действительно както она упрощенно выглядит.

это вот отсюда сграбили,  отмоделенный кокпит ф-35

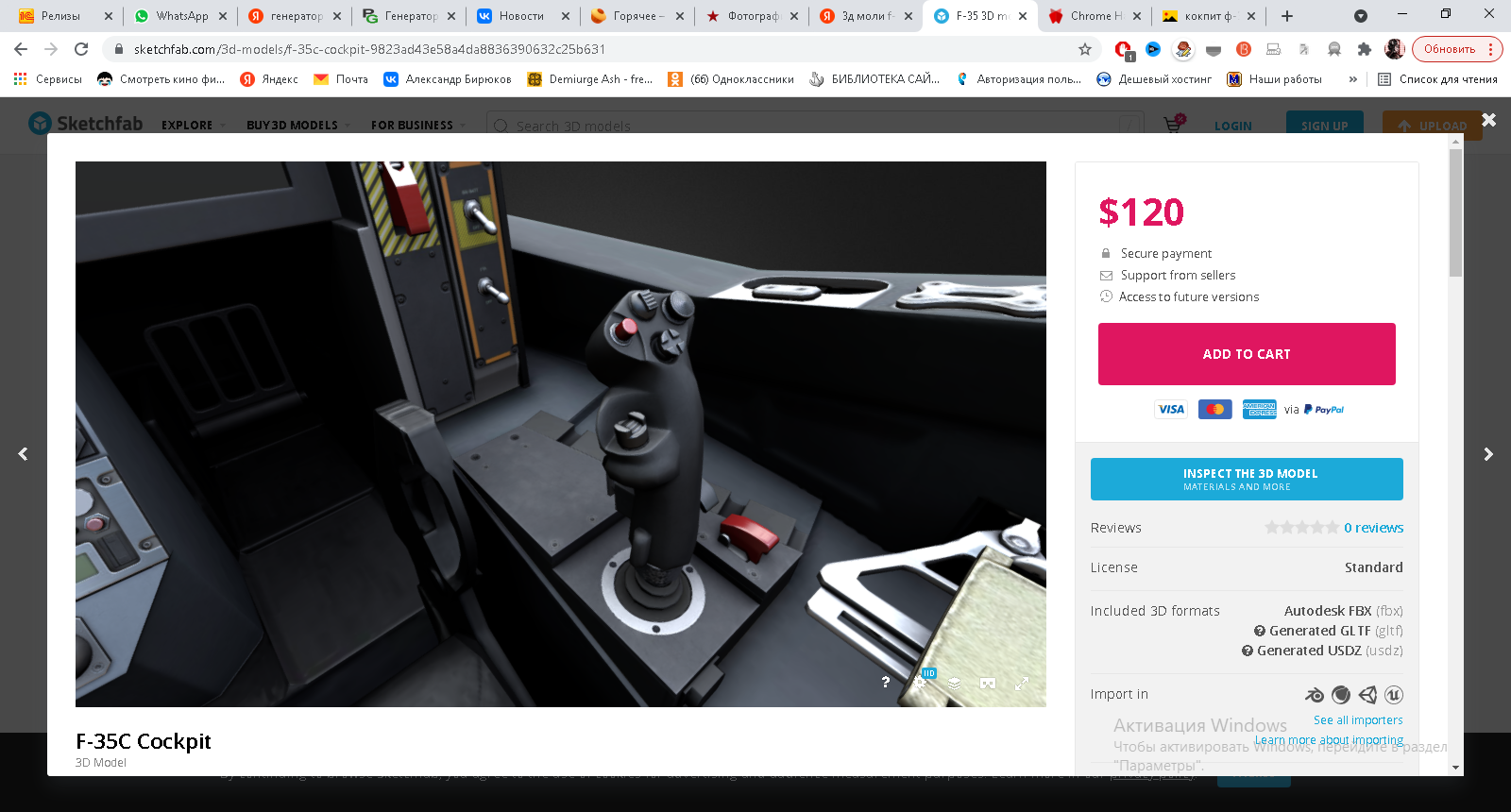

https://sketchfab.com/3d-models/f-35c-cockpit-9823ad43e58a4da8836390632c25b631

если бы была бесплатно такая ручка я бы даже не моделил

Изменено 10 ноября 2021 пользователем darthsteel

[MYCYJIbMAHUH]

10 часов назад, darthsteel сказал:

привет парни, решил поделиться опытом, тоже захотел себе ручку, что-нибудь эдакое

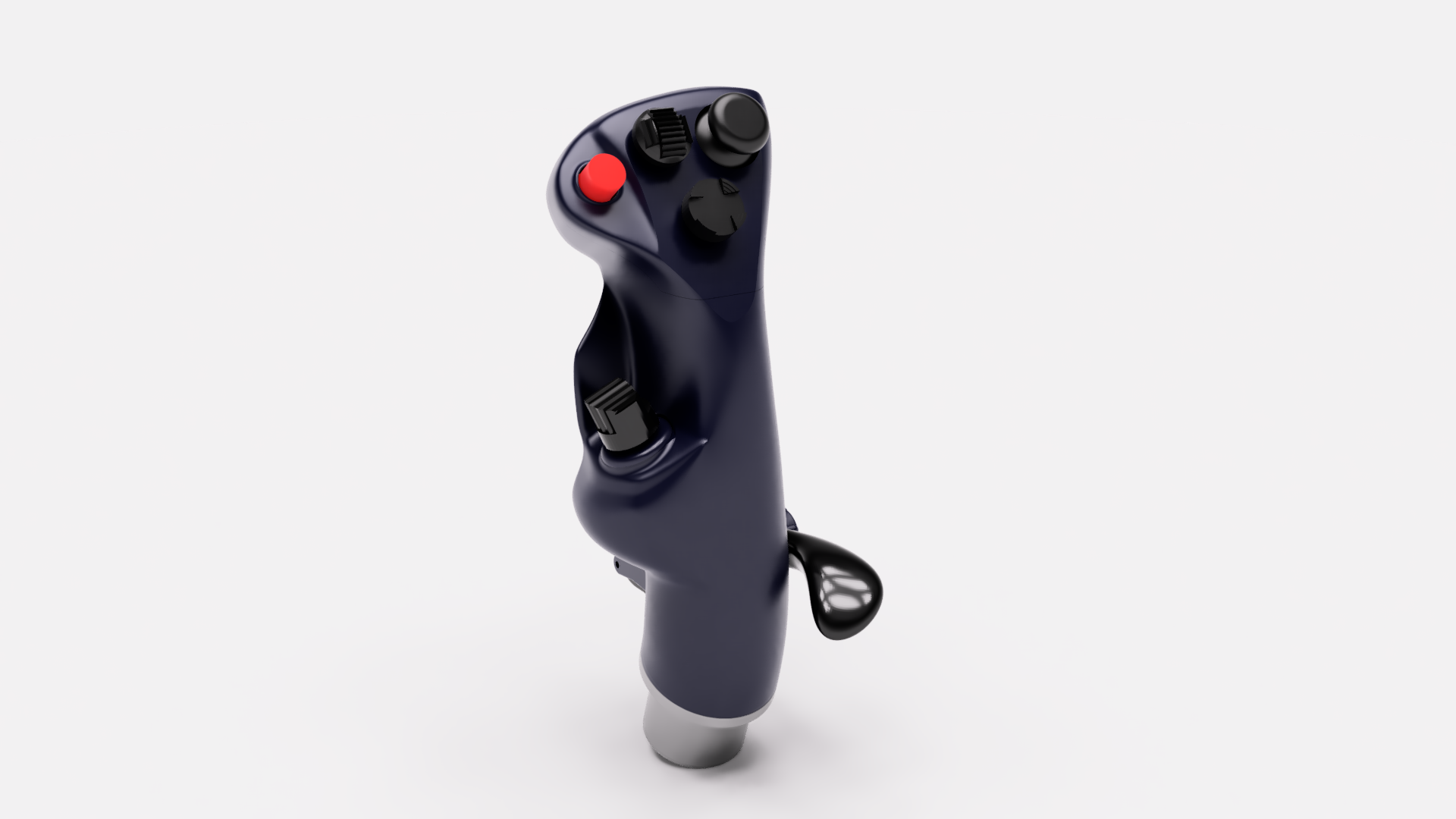

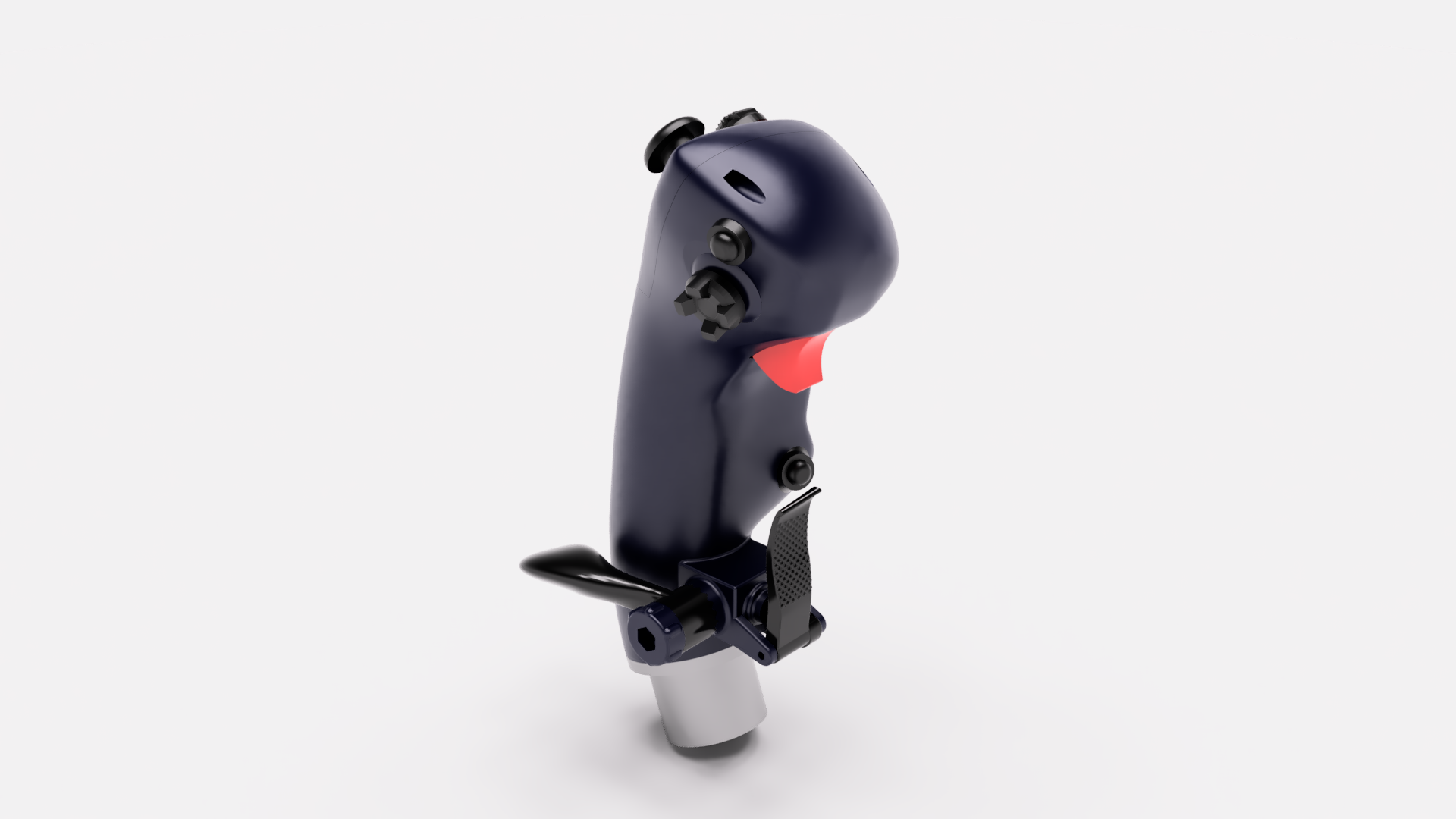

взял 3дмакс полигональнео моделирование + fusion 360 вот что получилось, пока  готова только сама форма ручки, дальше самое сложное, внутрянка

Думаю догадаетесь чья это ручка?



Также сразу отпечатал пробник в одну стенку

Продолжай.Времени если и потратишь уйму,попутно приобретёшь  уйму бесценного опыта.

[FaRiK_]

Поделюсь и своим шилом (В попе).

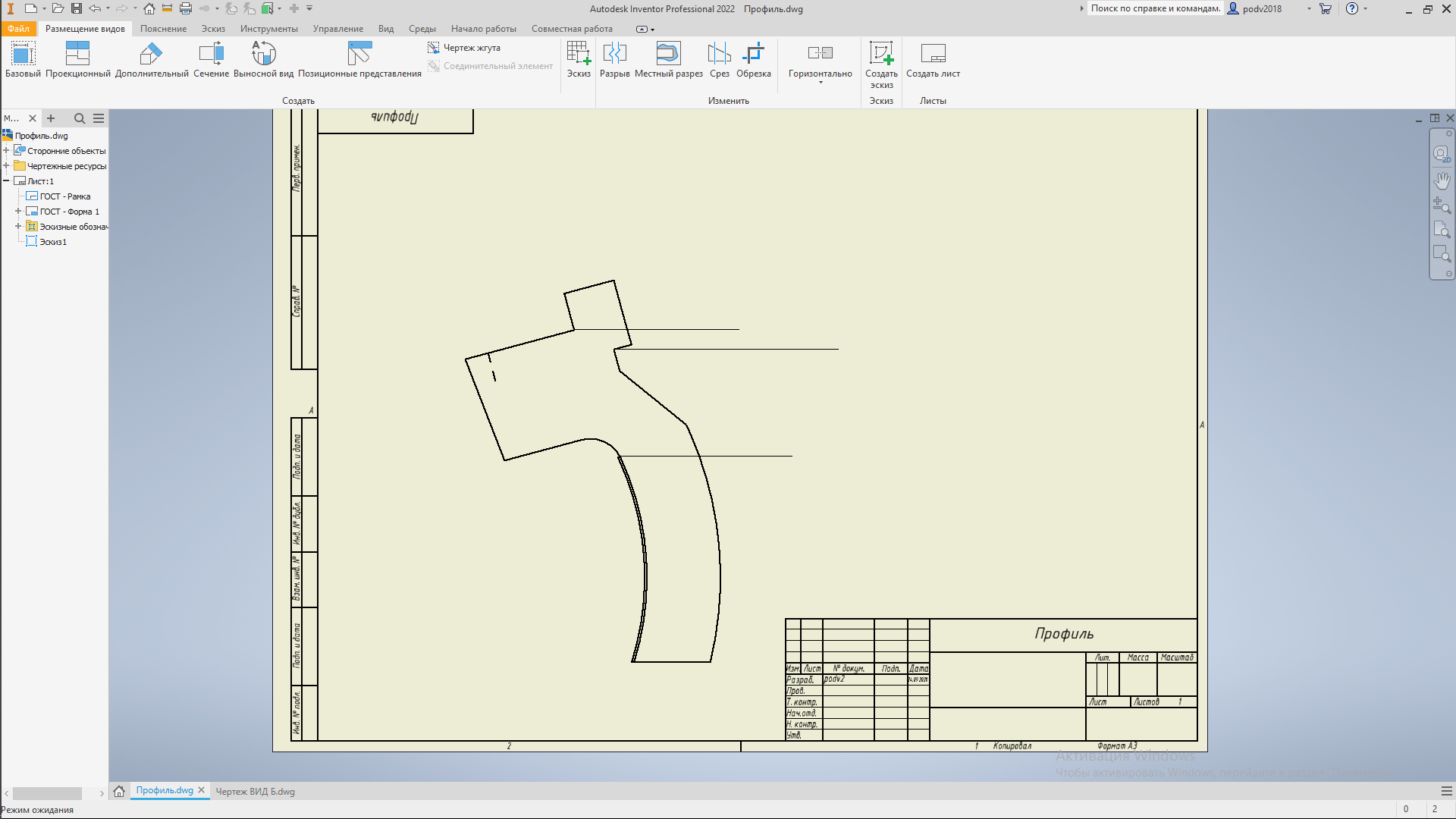

Пока что переношу чертежи в цифровой формат.
В основном, везде будут реальные размеры, но местами придется немного от балды "дорисовывать".
(Ручка модификации МиГ-29, если шо)


Скрытый текст





[FaRiK_]

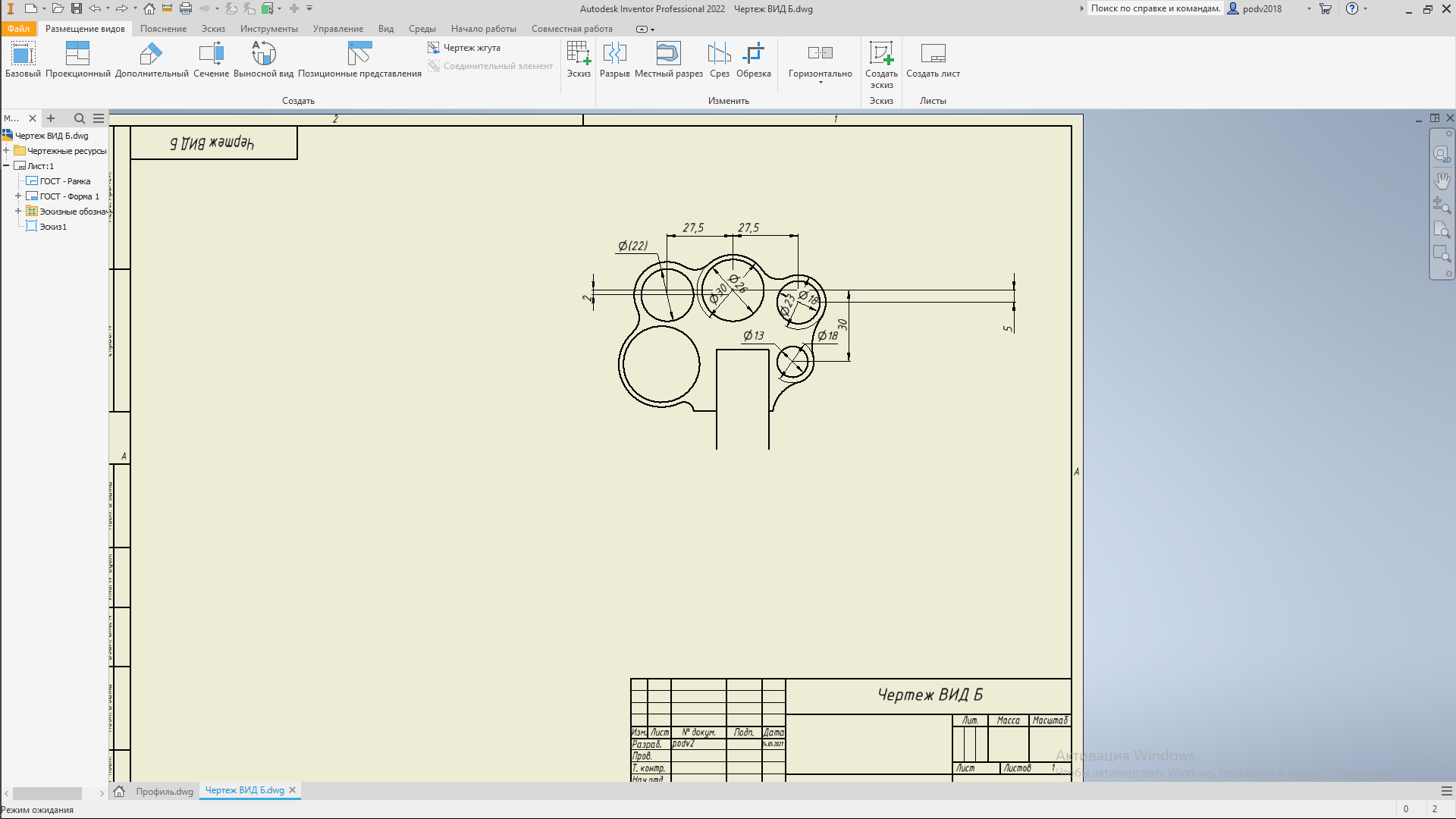

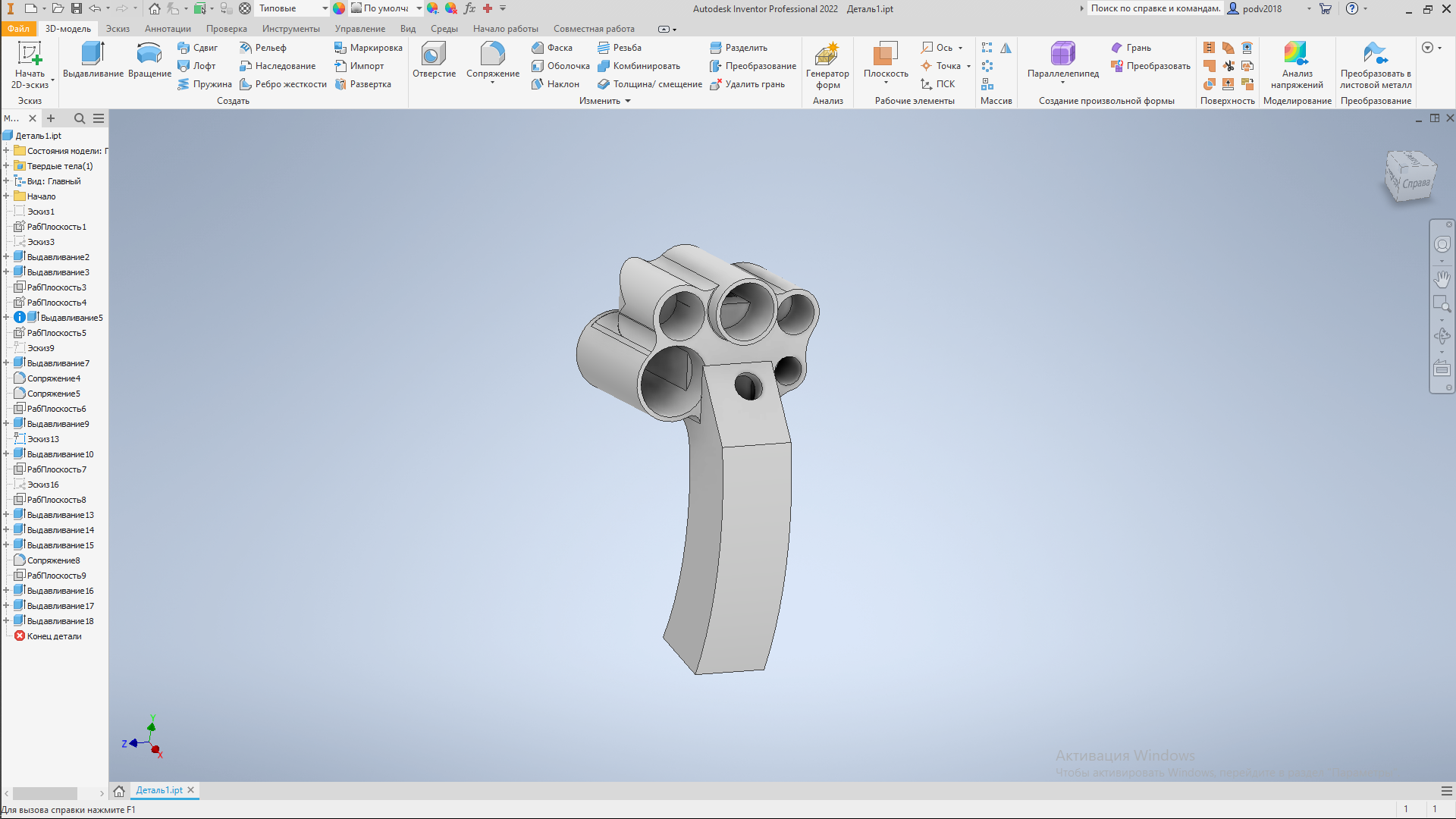

Пока что получается вот такой "Гадкий утенок". Очень сырая модель, все пытаюсь еще какие-нибудь размеры "Высосать" из чертежей (Чертежи составлял сам Сатана, не иначе). Будет полигонально допиливаться в 3ds max.
Вроде получается не совсем ужасно ?

Скрытый текст



[eRECdarthsteel]

17 часов назад, FaRiK_ сказал:

Пока что получается вот такой "Гадкий утенок". Очень сырая модель, все пытаюсь еще какие-нибудь размеры "Высосать" из чертежей (Чертежи составлял сам Сатана, не иначе). Будет полигонально допиливаться в 3ds max.
Вроде получается не совсем ужасно ?

  Скрыть содержимое



держи, допилишь немного напильником))

https://cults3d.com/en/3d-model/gadget/mig-29-flightstick

[ReviZorro]

1 час назад, darthsteel сказал:

держи, допилишь немного напильником))

https://cults3d.com/en/3d-model/gadget/mig-29-flightstick

Непараметрическую модель допиливать - это ад. Проще самому с нуля.

[l3VGV]

6 часов назад, ReviZorro сказал:

Непараметрическую модель допиливать - это ад. Проще самому с нуля.



Да и параметрическую хорошо нарисовать - не фунт изюму вымыть и в фантики завернуть...

[FaRiK_]

19.11.2021 в 13:20, darthsteel сказал:

держи, допилишь немного напильником))

https://cults3d.com/en/3d-model/gadget/mig-29-flightstick

1. У меня ручка модификации МиГ-29
2. Модель далека от оригинала.
3. Я там напильник убью)))0))

[FaRiK_]

19.11.2021 в 13:20, darthsteel сказал:

держи, допилишь немного напильником))

https://cults3d.com/en/3d-model/gadget/mig-29-flightstick

Да и платить 1.5к за ручку, которая лишь напоминает оригинальную, такое себе.

[propeler]

https://sketchfab.com/3d-models/mig-23mld-flight-stick-855707656b494a63adcc3c0fc8ba19b1 Mig23 и даже модель под скачку. Судя по описанию сделана по скану, сетка не сращу под печать но  полигональная и можно поредактировать легко. Ну и вообще на скетчфабе много полезного. Есть сканы разных ручек еси че

[micro-flight]

3 часа назад, propeler сказал:

https://sketchfab.com/3d-models/mig-23mld-flight-stick-855707656b494a63adcc3c0fc8ba19b1 Mig23 и даже модель под скачку. Судя по описанию сделана по скану, сетка не сращу под печать но  полигональная и можно поредактировать легко. Ну и вообще на скетчфабе много полезного. Есть сканы разных ручек еси че

Если сетка после сканирования, то обычно обрабатывают превращая в поверхностную модель. В SW для этого есть целая методика и модуль.

[eRECdarthsteel]

я не знаю в чем проблема редактировать меш сетку. перегоняешь меш в твердое тело и работай. что не надо отпилил, что дано нарастил.

12 часов назад, FaRiK_ сказал:

1. У меня ручка модификации МиГ-29
2. Модель далека от оригинала.
3. Я там напильник убью)))0))

ну допустим у тебя ручка от модификации, ну так есть элементы которые одинаковые, так вот их и можно взять



пилю вот кстати потихой

9 часов назад, FaRiK_ сказал:

Да и платить 1.5к за ручку, которая лишь напоминает оригинальную, такое себе.

извиняюсь, не видел что она за бабки, если будет нужна помощь или совет милости просим.

«я конечно не гинеколог, но посмотреть могу » ©

[FaRiK_]

Зачем мне элементы которые еще нужно редактировать, если есть почти все размеры из чертежей?)))

[eRECdarthsteel]

[Harh]

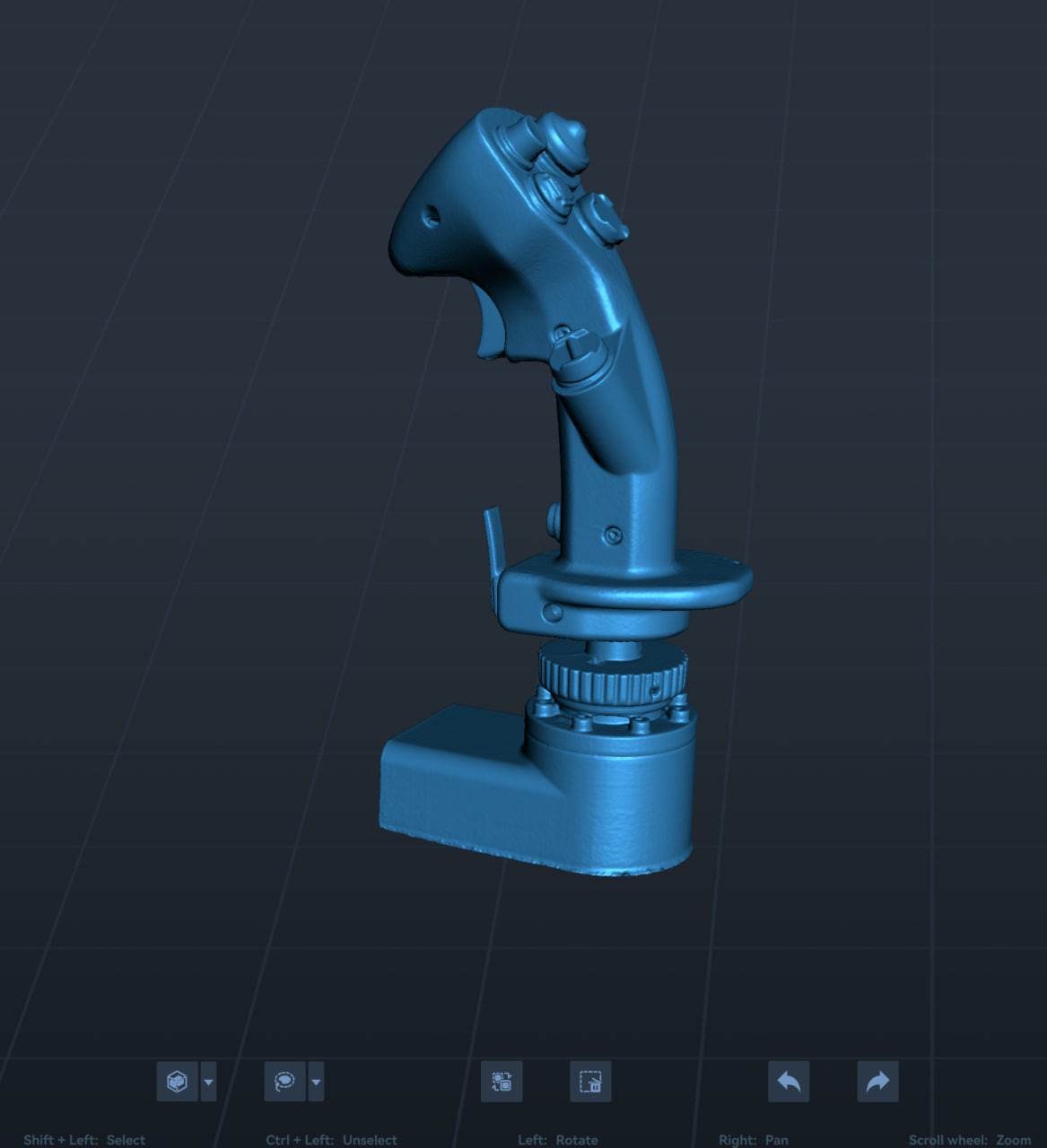

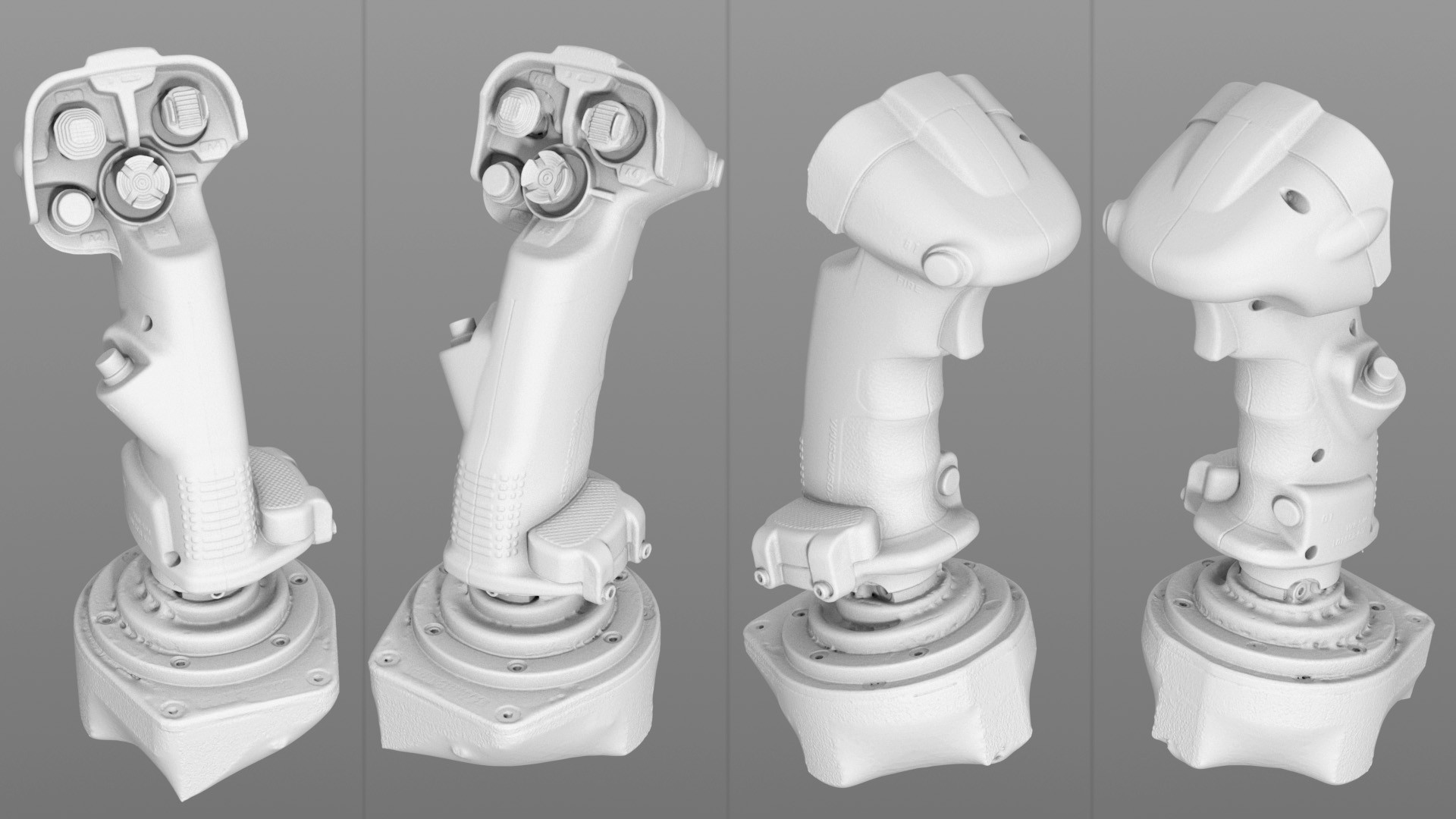

Не совсем в тему, так просто - не делать же тему из-за этого )) Просто скан ВКБ Космосимы. Просто "патамуштамогу" - из интереса сделал.

[ReviZorro]

6 часов назад, Harh сказал:

Не совсем в тему, так просто - не делать же тему из-за этого )) Просто скан ВКБ Космосимы. Просто "патамуштамогу" - из интереса сделал.



А что за сканер?

[Harh]

2 часа назад, ReviZorro сказал:

А что за сканер?



Да, точно... Собирался написать, забыл. Ну и нужно было в ЗБраше скриншоты делать, чтобы фактура так не терялась.

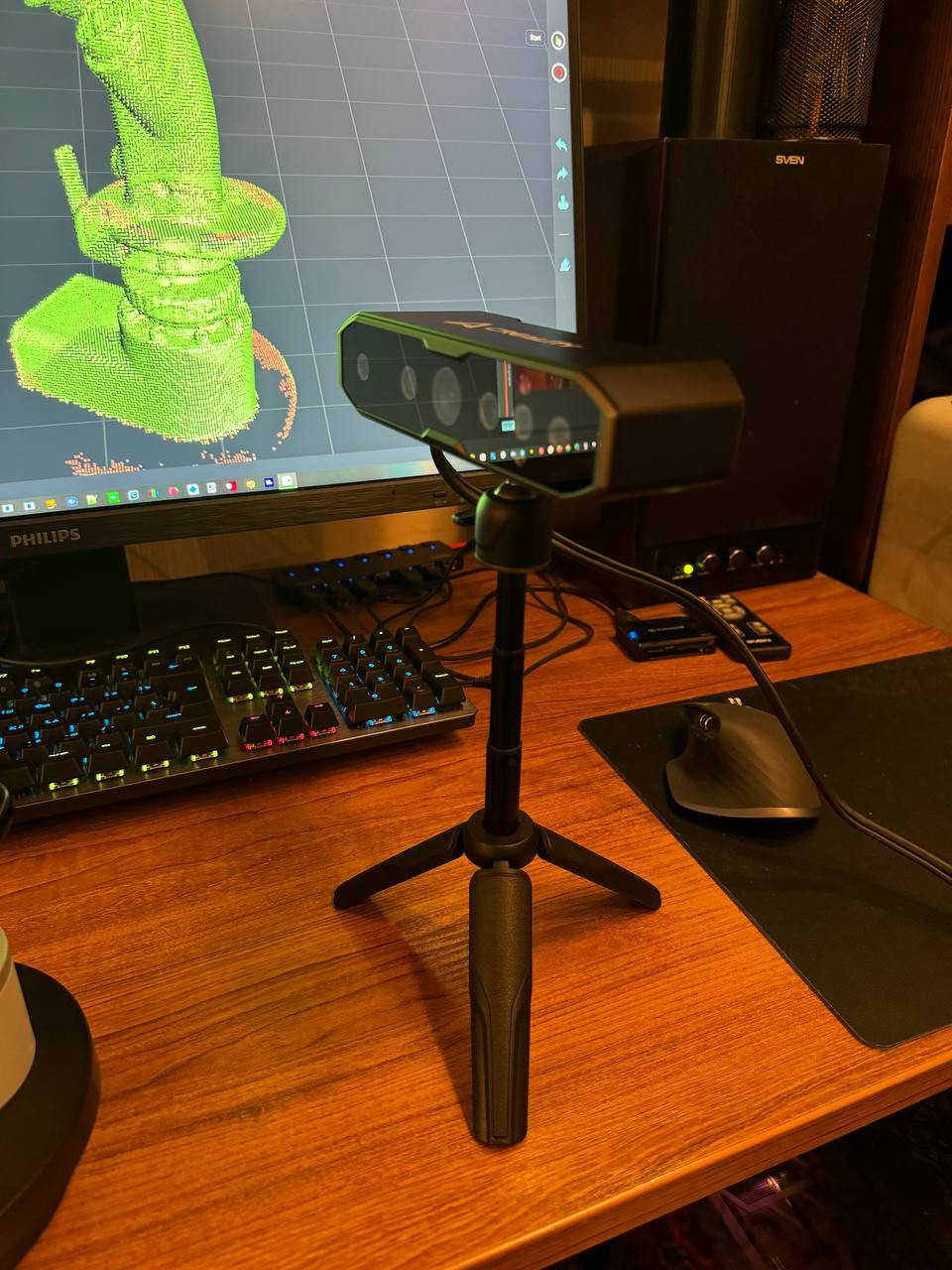

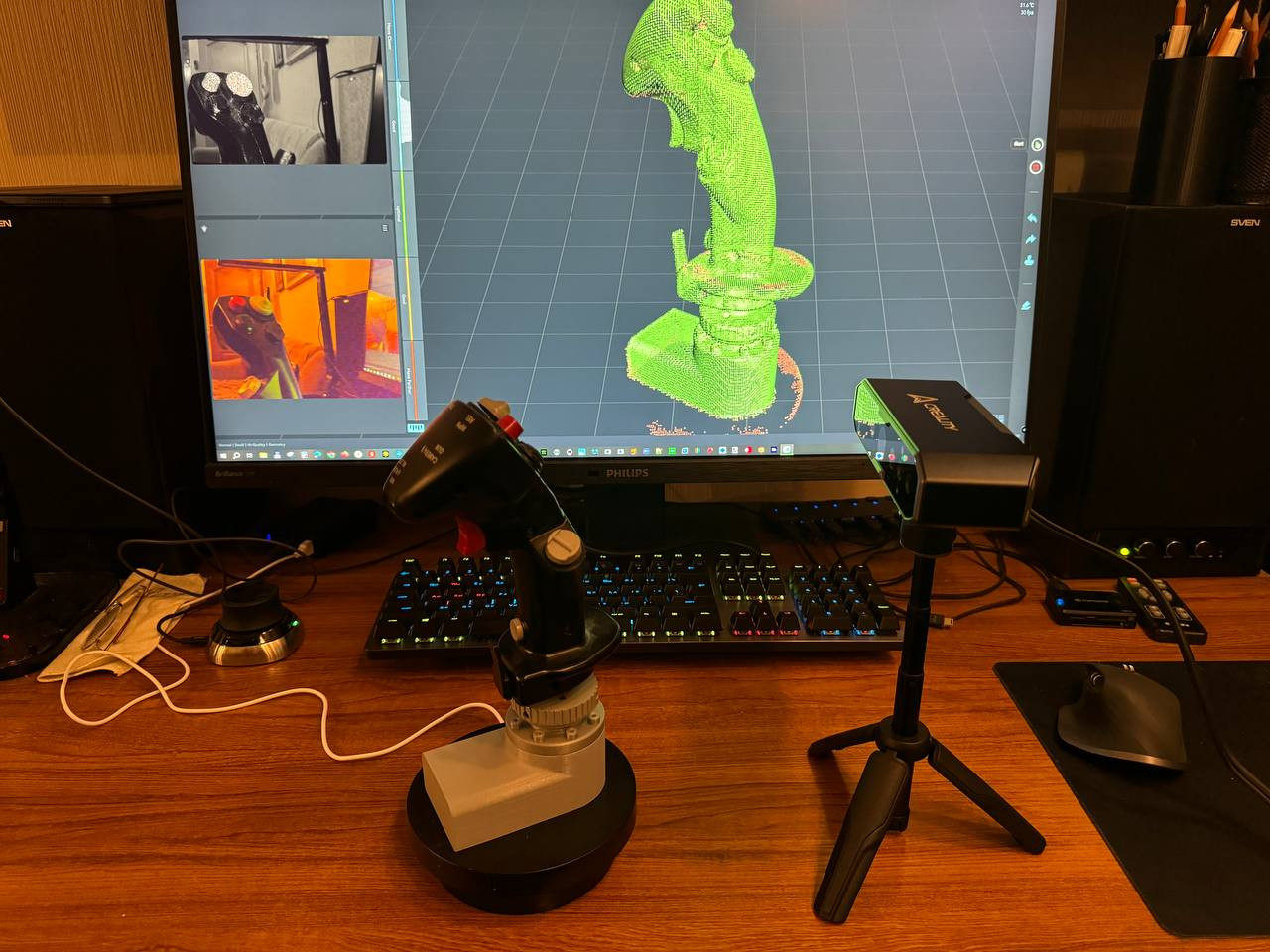

Сканер самосбор на софте Rangevision. Камеры "каноничные" для этих сканеров пара Daheng MER2-630-60U3M, проектор Optoma ML550 (1280x800 светодиодный), дополнительная линза для увеличения КПР, калибровочная зона M. Т.к. джой черный, матировал самоисчезайкой Ateco.



Меня Андрей OBN_RacerMan, так сказать, "укусил" темой самосборных сканеров, ну и оно как-то слово за слово.

[ReviZorro]

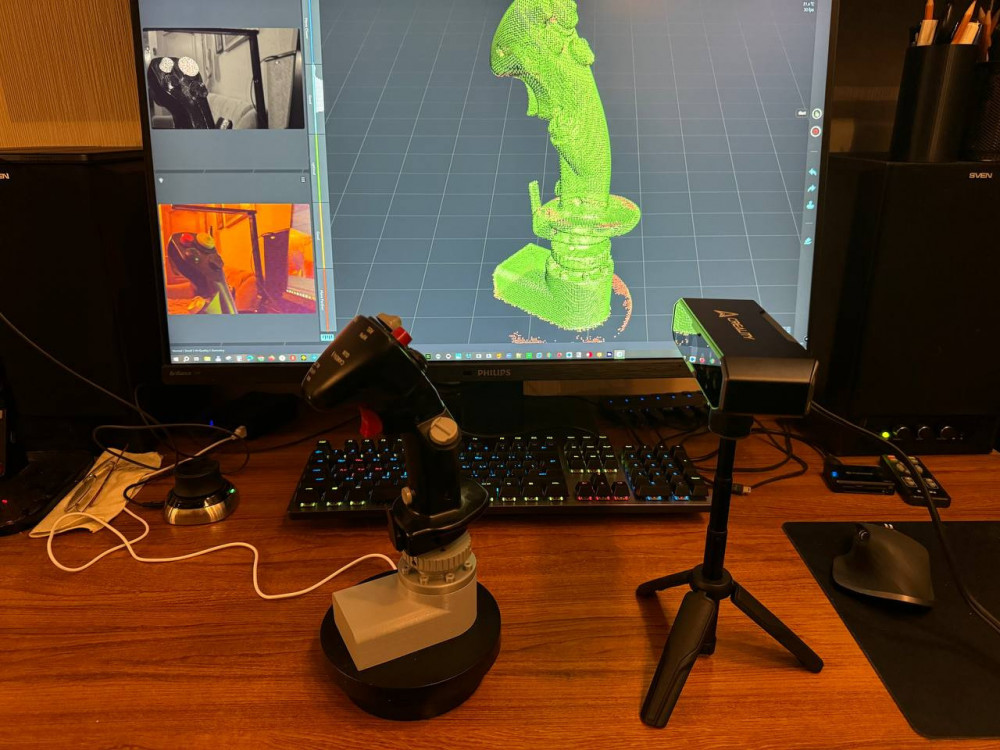

Тоже приобщился к 3D-сканированию:









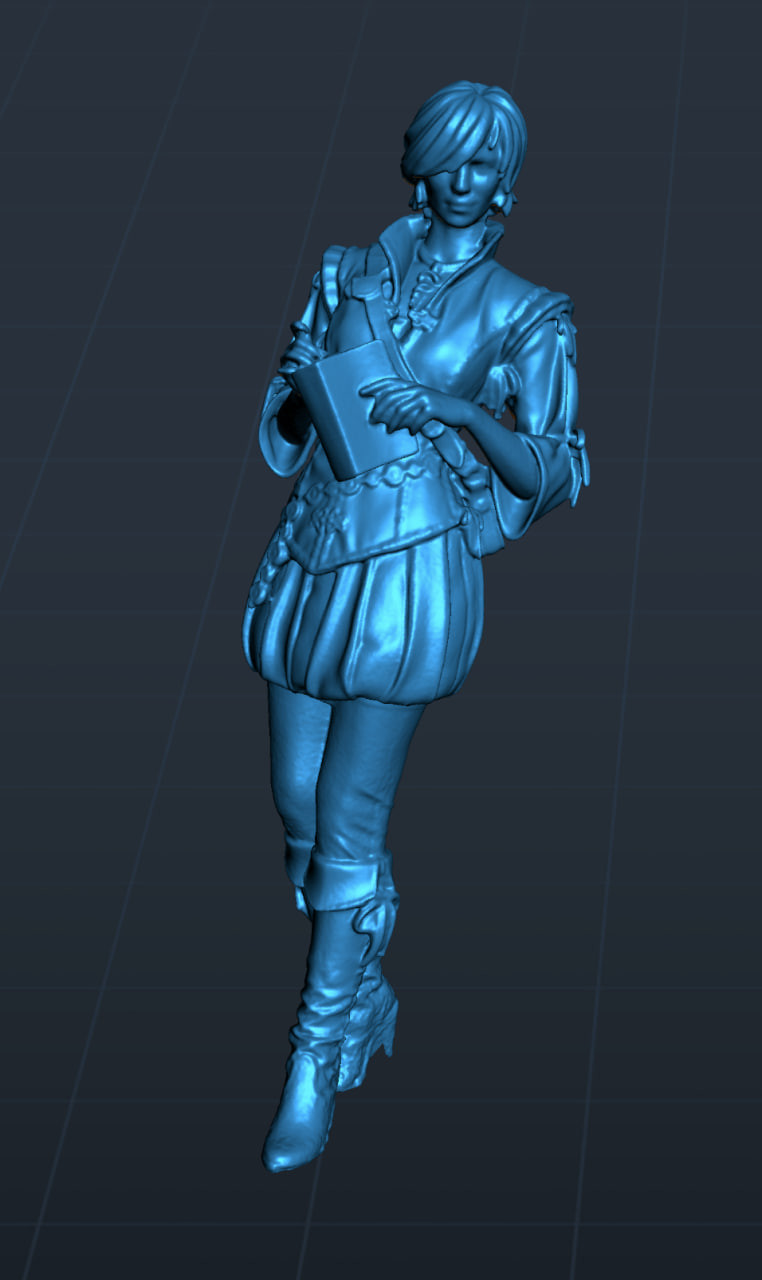

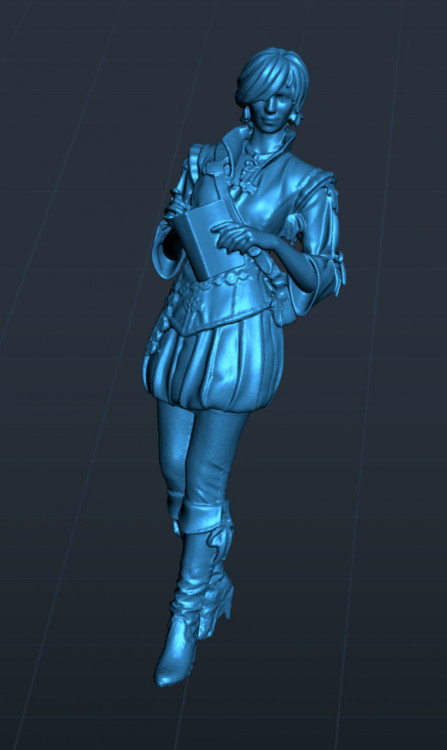

Creality Otter

[EgorAndreevich]

Привет, подскажите у кого есть ручка от А10, какой нибудь её размер) От него буду масштабировать модель, которую удалось выдернуть из DCS

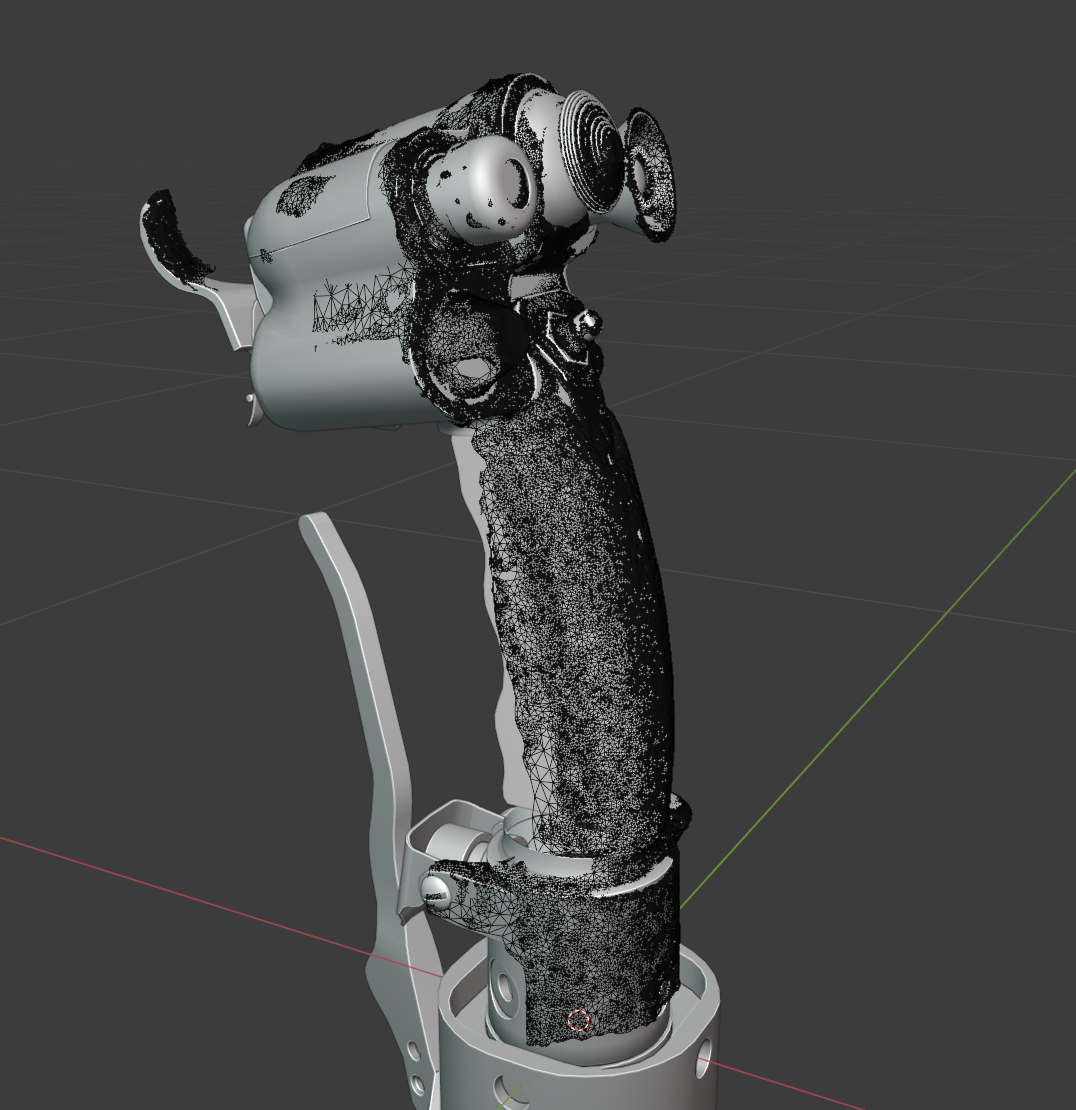

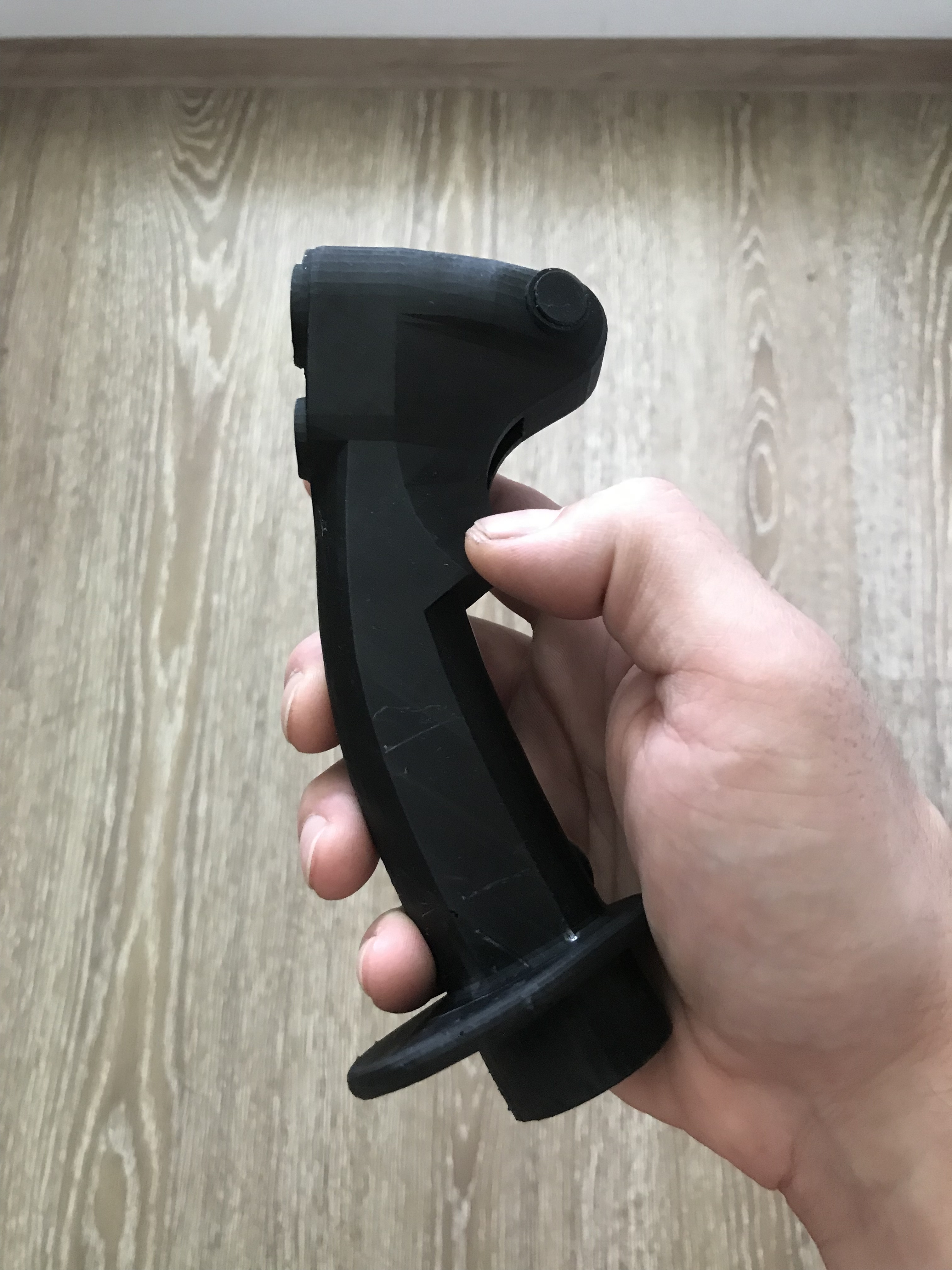

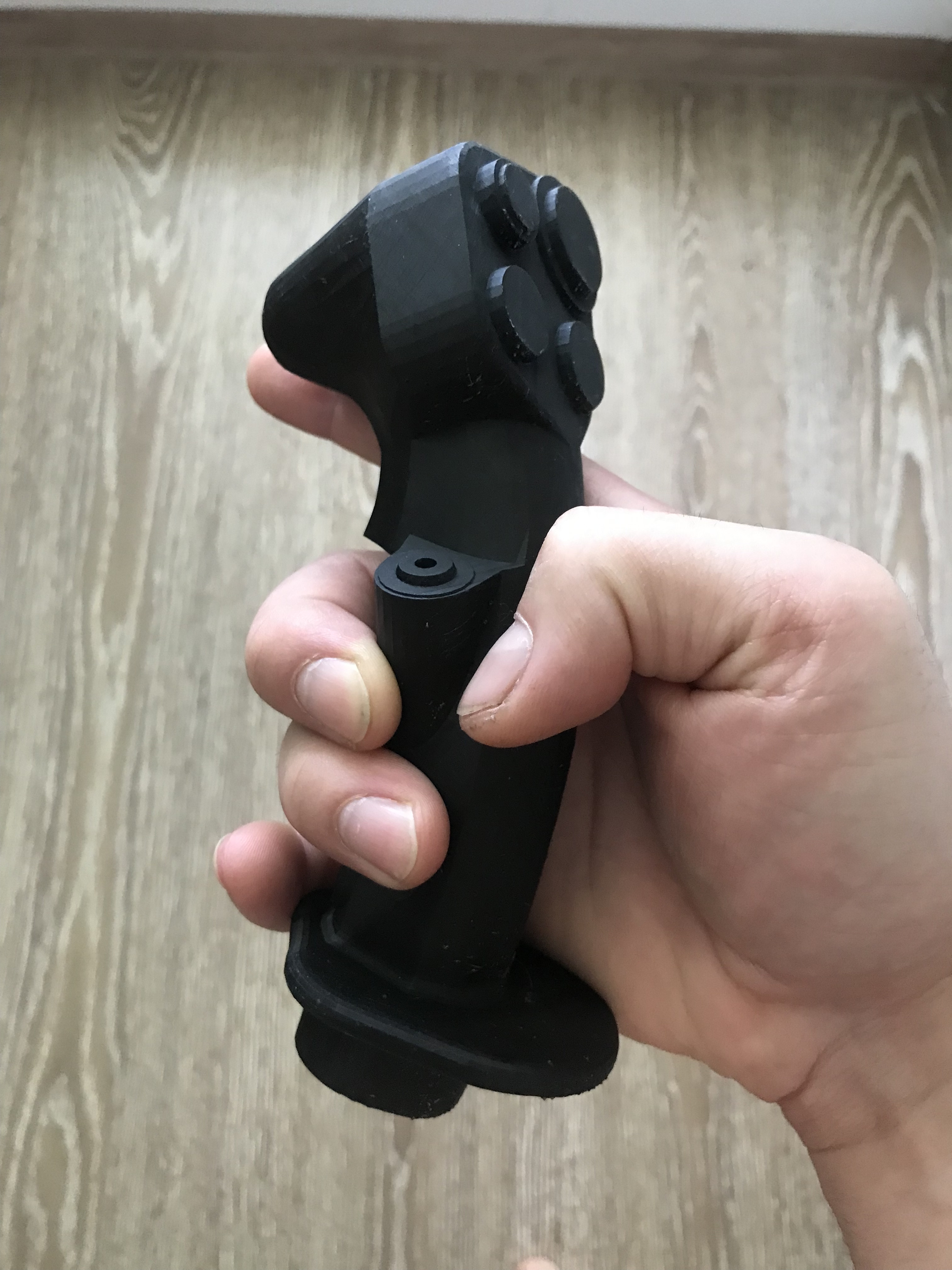

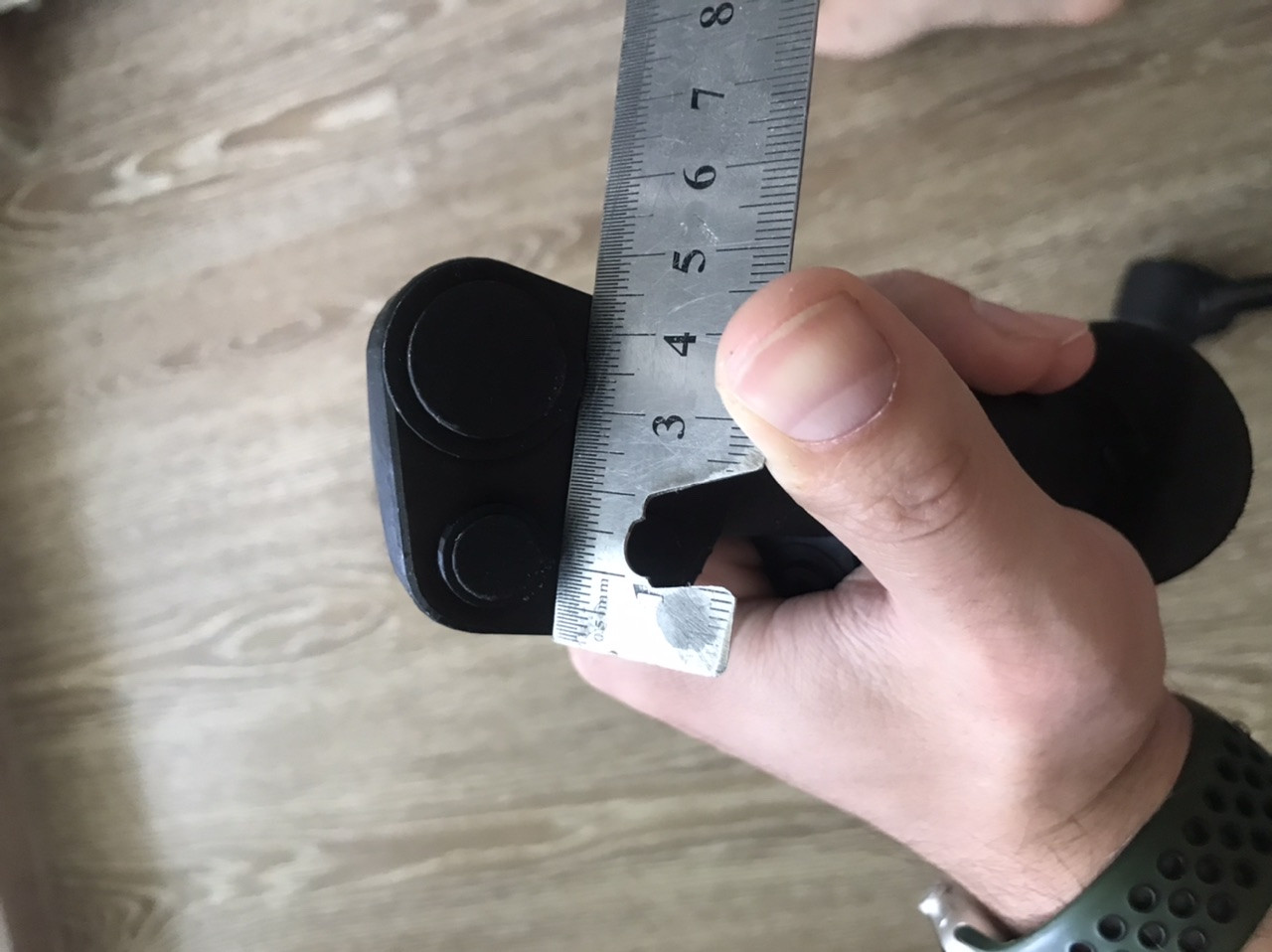

Я ее сразу напечатал в таком виде как было,и кажется она маловата

Сейчас занят реверсинженерингом этого stl в параметрическую модель

[unhappytroll]

ну так-то ручка Кабана и есть ручка от А-10.
