Bf-109E зимний скин.

[=FB=VikS]

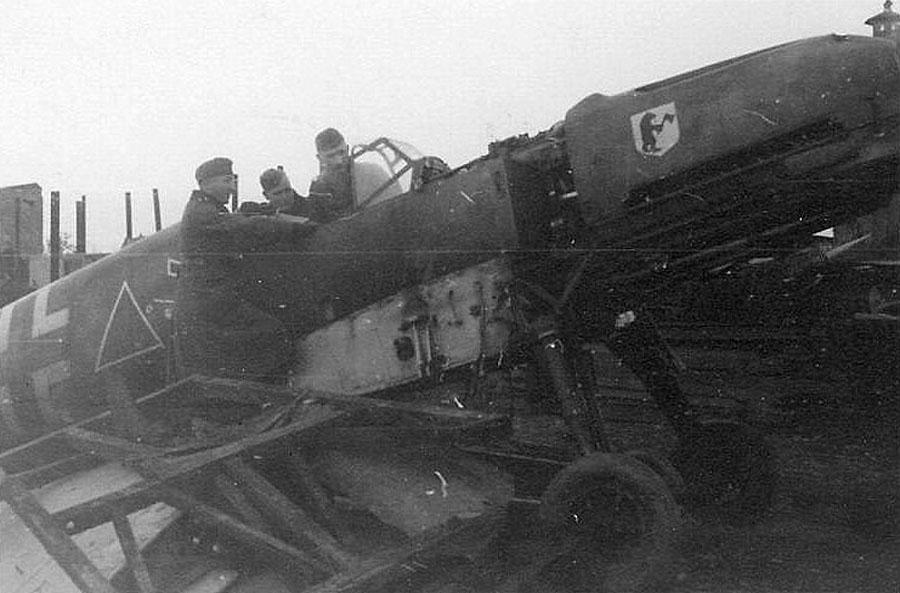

Кроме известной фотографии Е-шки, в которой копаются механики на аэродроме (Е4?) - кто нибудь еще встречал фото/профили 109Е в зимней окраске?

[Zep]

Не то?

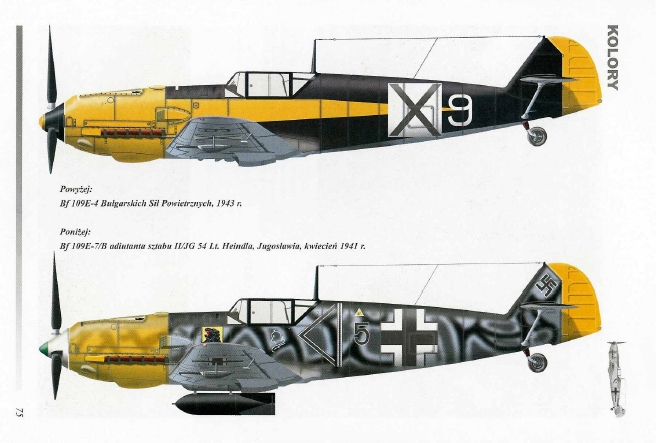

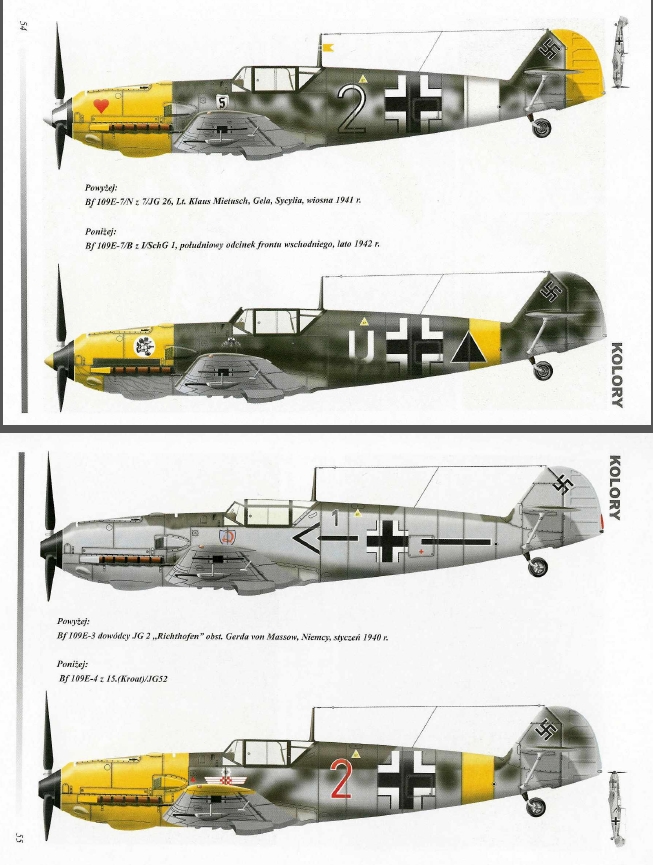

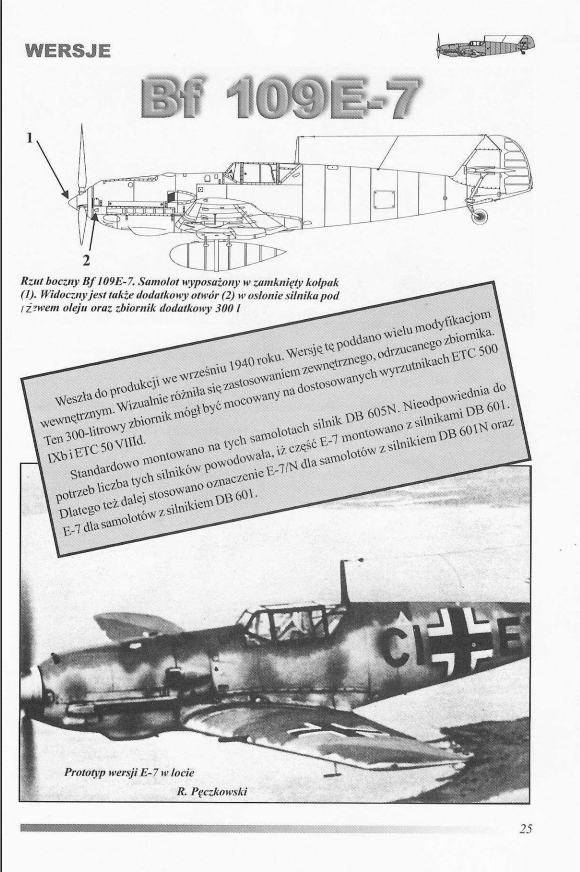

П. Речковский. Messerschmitt Bf 109E.:
http://rusfolder.com/43283516
(Язык - польский)

[MicroShket]

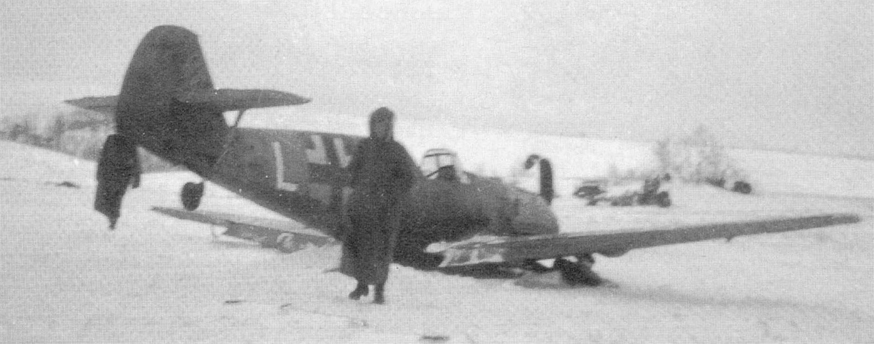

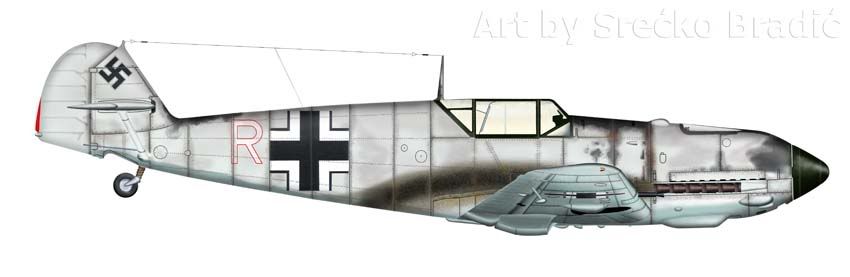

Вот такой боковик видел. Но по нему никаких ссылок на первоисточник нет.

Изменено 27 мая 2015 пользователем MicroShket

[JG77-FluGb0t-]

Вероятно, те самые знаменитые фото (оставлю здесь на всякий случай).





Несколько профилей машин из Норвегии.

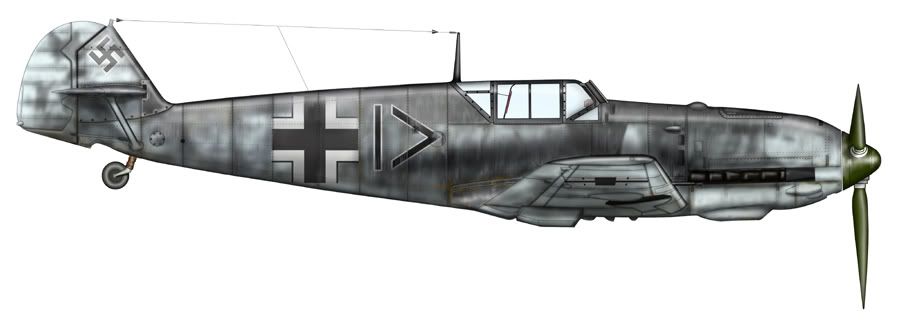

E-7 flown by Oblt. Hans-Schneider, TO I./JG 5, damaged 60 % at Sola 17th April 1942. Stab I./JG 5

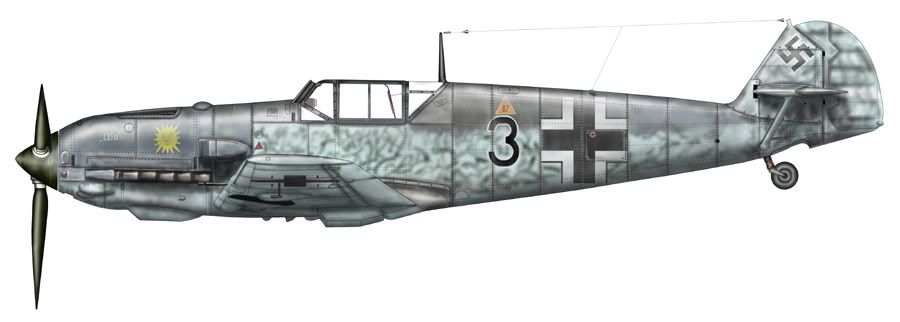

Bf 109E-4 flown by Heinz Knoke and crashlanded 6th March 1942, 3./JG 1.

Red 5, a Bf 109E-7 of 2./JG 5, Stavanger-Sola, early 1942. Pilot unknown.







Что касаемо лобового бронирования на Эмилях, есть также фото одного Е-3.





Изменено 27 мая 2015 пользователем JG77-FluGb0t-

[Wotan]

Вот такой боковик видел. Но по нему никаких ссылок на первоисточник нет.

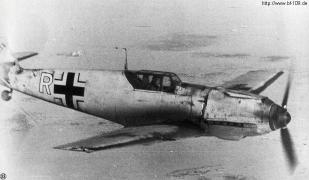

Есть его фото в полёте, поэтому впереди на капоте это не пятно, а лопасть в движении. Есть ещё такой же «Е», на брюхе, но с привязкой у них не очень...

[Wotan]



Вероятно, те самые знаменитые фото (оставлю здесь на всякий случай).









Это семёрки из 2./JG 51 (Старая Русса) зима 42-го, им тогда передали несколько Емель. В потерях один даже за штабом группы числится.

Изменено 28 мая 2015 пользователем Wotan

[JG77-FluGb0t-]

Это семёрки из 2./JG 51 (Старая Русса) зима 42-го, им тогда передали несколько Емель. В потерях один даже за штабом группы числится.

Может ошибаюсь, но на первом снимке это что-то из раннего, я не помню чтоб на поздние Эмили ставили закруглённые фонари.

[Wotan]

Может ошибаюсь, но на первом снимке это что-то из раннего, я не помню чтоб на поздние Эмили ставили закруглённые фонари.

Форма фонаря, не является отличительным признаком субмодификаций Емель, точно так же, как и тип кока. Тем паче, что машины проходили модернизацию сохраняя прежний заводской номер. Другими словами, из машин с закруглёнными фонарями делали Е-7. Е-7, это всего лишь оборудование для возможности таскать подвесной топливный бак. Кроме того, все потерянные в этом подразделении Емели, в списке проходят как Е-7.

А если интересно, то ранний/закруглённый фонарь можно наблюдать и на Фридрихе четвёртом Хорста Карганико. Это конечно же исключение из правил, и тем не менее, это не делает его Фридрих ранним Эмилем.



ЗЫ, возможно что-то прояснит: http://forum.12oclockhigh.net/showthread.php?t=3227&page=3

[JG77-FluGb0t-]

Форма фонаря, не является отличительным признаком субмодификаций Емель, точно так же, как и тип кока. Тем паче, что машины проходили модернизацию сохраняя прежний заводской номер. Другими словами, из машин с закруглёнными фонарями делали Е-7. Е-7, это всего лишь оборудование для возможности таскать подвесной топливный бак. Кроме того, все потерянные в этом подразделении Емели, в списке проходят как Е-7.

А если интересно, то ранний/закруглённый фонарь можно наблюдать и на Фридрихе четвёртом Хорста Карганико. Это конечно же исключение из правил, и тем не менее, это не делает его Фридрих ранним Эмилем.



ЗЫ, возможно что-то прояснит: http://forum.12oclockhigh.net/showthread.php?t=3227&page=3

То, что многие ранние Эмили впоследствии модернизировались до более поздних модификаций- я знаю, но я говорил, что в большинстве случаев (возможно, кроме каких-либо исключений) они и оборудовались соответственно стандартам того времени. На многие Е-3 устанавливался новый усиленный фонарь и в то же время можно видеть, что многие Е-4 оставались с его старой версией, и до этого момента правило визуальной идентификации мод.машины- неверно. Е-7 значительно отличался от стандартного Е-3 и уж тем более от Е-1 (который проходил кап.ремонт до семёрки, а не одной лишь адаптацией подвески к фюзеляжу).

Округлый фонарь на Е-7- это также быстрее исключение из правил, чем стандартный фрагмент конструкции который варьировался между 4-7 как в случае с вышеописанными модификациями, и поэтому, я считаю, что это может служить различием ранней версии от поздней.

[Wotan]



На многие Е-3 устанавливался новый усиленный фонарь и в то же время можно видеть, что многие Е-4 оставались с его старой версией...



Т.е. выше, в посте #4, вот это:

"Что касаемо лобового бронирования на Эмилях, есть также фото одного Е-3"

- как определился именно Е-3 а не Е-4 "с его старой версией"?









 Е-7 значительно отличался от стандартного Е-3 и уж тем более от Е-1 (который проходил кап.ремонт до семёрки, а не одной лишь адаптацией подвески к фюзеляжу).

...там выше я давал линк чем они отличались. (Причём там по ссылке Е-8 ещё нет – та же единица но с подвесным баком, которых к концу октября 40-го на двух заводах было изготовлено 60 штук.)



 Если интересно, можно конечно ещё долго рыть про визуальные отличия, но фонарь не входит в отличительные признаки субмодификаций, т.к. гранёные стояли как на единицах и тройках, так и на четвёрках и семёрках, и наоборот.



Разделение Е-3 и Е-4 по конструкции фонаря было свойственно моделистам, но уже давно, сам через это проходил. В основном благодаря инструкциям, но купленный в самом начале 90-х "Ин Экшн" (который хранится как память до сих пор) в этом "знании" тогда только укрепил.



Округлый фонарь на Е-7- это также быстрее исключение из правил

Ну как сказать, я вижу на фото на Востоке достаточно машин с ранним фонарём, но я не буду на основании этого записывать их в Е-3, тем паче, что в списках потерь на Востоке, я Е-3 не припомню, и это притом,  что в III./JG77 в потерях проскальзывают даже несколько Е-1.

[707shap_Srbin]

Кроме известной фотографии Е-шки, в которой копаются механики на аэродроме (Е4?) - кто нибудь еще встречал фото/профили 109Е в зимней окраске?



II.(Schl.)/LG2 широко использовали побелку, как раз во время БзМ. Вить, послезавтра буду у вас в столице, скину Гилу референсы по камуфляжам 109-го и 110-го.

Вот такой боковик видел. Но по нему никаких ссылок на первоисточник нет.



Да, это машина из 4.(Schl.)/LG2, как раз БзМ.

[MicroShket]

Есть его фото в полёте, поэтому впереди на капоте это не пятно, а лопасть в движении. Есть ещё такой же «Е», на брюхе, но с привязкой у них не очень...

А то пятно и не было решающим фактором. Вы посмотрите на то, как побелка облезла на стыках обшивки перед кабиной, например. Плюс что же это выходит, низ в один цвет, а боковые поверхности в другой окрашены?

[JG77-FluGb0t-]

как определился именно Е-3 а не Е-4 "с его старой версией"?

Визуально определить Е-3 от Е-4, как я уже писал выше, сложно, и фонарь с доп.бронированием не могут служить для идентификации. А информацию по стодевятому я получил от хозяина альбома, емнип 2./JG5 Ставангер, зима 41-42.

[Janssen]

упс. пардон.

Изменено 29 мая 2015 пользователем Janssen

[Wotan]





II.(Schl.)/LG2 широко использовали побелку, как раз во время БзМ. Вить, послезавтра буду у вас в столице, скину Гилу референсы по камуфляжам 109-го и 110-го.



Да, это машина из 4.(Schl.)/LG2, как раз БзМ.



Женя, эта машина, и ещё "Е" в зимнем камке, у меня лежат почему-то в папке 6(Schl.)/LG2, но отмечены как сомнительные, почему я выше и написал, что "с привязкой у них не очень"- никаких полос, никаких треугольников...

К слову, вспомнился ещё известный сет с "зимним" целым, а потом убитым Емелей, М+△, с шестью абшуссбалками на РН.

Ну и по моим фоткам, я бы не сказал, что Емели у нас массово пользовались зимним камком. Один такой пример:

А то пятно и не было решающим фактором. Вы посмотрите на то, как побелка облезла на стыках обшивки перед кабиной, например. Плюс что же это выходит, низ в один цвет, а боковые поверхности в другой окрашены?

Того пятна там просто и нет. Такие профили что называется "по мотивам" и всерьёз их обсуждать, мне как-то не очень...

Визуально определить Е-3 от Е-4, как я уже писал выше, сложно

О боги! Е-4 от Е-3 отличить вообще никак нельзя! Единственное их отличие это пушка МГ-ФФ и МГ-ФФ/М, привязывать хоть как-то фонарь к визуальному определению это анахронизм.

ЗЫ, ещё момент, про визуальные отличия в реале- порою на фотках Емель периода БоБ, снизу крыла, на обтекателях барабанов пушек замечены надписи "MG-FF/M"... )))

Изменено 30 мая 2015 пользователем Wotan

[Wotan]

А информацию по стодевятому я получил от хозяина альбома, емнип 2./JG5 Ставангер, зима 41-42.

Я помню эту фотку или с аукциона или из книги, скорее всего этот альбом был на Ибее, но даже слова хозяина ни о чём не говорят. В этих альбомах такого шлака понапишут, недавний пример Тб-3 из Голландии 1940, где ниже я даю линк на подборку этих фото:

http://scalemodels.ru/modules/forum/viewtopic_p_1125364.html#1125364

Ну и тут я знаю есть люди которые шерсят постоянно Ибей, спросите здесь 2./ZG2_Panzerbar и Stalingradjager, они вам наверняка подтвердят такие примеры.

[707shap_Srbin]

Отсутствие треугольника характерно для II./LG2 зимой 41-42. Это видно по Hs123 и Bf109E.



Камо - как побелка, так и нет.

Этот видимо лежит давно.



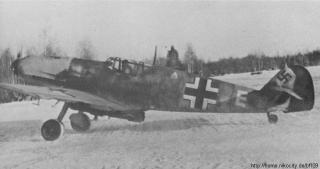

А вот эти уже без треугольника.

Без побелки.



В побелке.





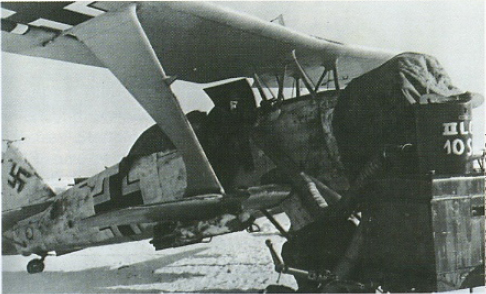

Hs123 из 10.(Schl.)/LG2. Калининский фронт.

Изменено 30 мая 2015 пользователем 2./ZG2_Panzerbar

[MicroShket]

Того пятна там просто и нет. Такие профили что называется "по мотивам" и всерьёз их обсуждать, мне как-то не очень...

А вот если бы Вы прочли всё мое сообщение, а не только картинку посмотрели бы, то сразу увидели бы фразу про ссылку на оригинал именно этого камуфляжа.

Изменено 30 мая 2015 пользователем MicroShket

[JG77-FluGb0t-]

О боги! Е-4 от Е-3 отличить вообще никак нельзя! Единственное их отличие это пушка МГ-ФФ и МГ-ФФ/М, привязывать хоть как-то фонарь к визуальному определению это анахронизм.

Я об этом и написал, но речь не о сравнении Е-3 с Е-4, а более поздние версии (в этом случае семёрка) с ранними (Е-1 - 3). И не нужно так нервничать.

[JG77-FluGb0t-]

[bivalov]

похоже, что это то самое дополнительное бронирование водорадиаторов.

(при чем, вполне возможно, что придется поменять еще и саму форму и высоту "ванн" водорадиаторов, так как еще со времен ВИПа лично мне они кажутся немного неправильными (ЕМНИП)

Изменено 21 февраля 2016 пользователем bivalov

[Wotan]

Добавка к осеннему ▲+F

Фотка подписана, кстати:

http://www.ebay.de/itm/Originalfoto-2-Weltkrieg-Ilowskoje-Messerschmitt-109-Luftwaffe-1943-/151987790326?hash=item23632da1f6%3Ag%3ApdoAAOSwKtVWxe4E

Изменено 22 февраля 2016 пользователем Wotan

[Wotan]

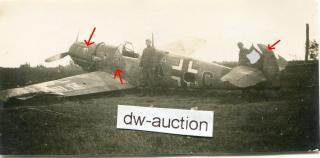

1./ZG1_Panzerbar, Женя зацени новую фотку, на этом Е-7, оказывается балки есть, и веркнумер, который к сожалению не видно:





Рисовал его когда-то: http://fineartamerica.com/featured/bf109-e-7-b-5schlacht-lg-2-barbarossa-summer1941-vladimir-kamsky.html

Надо будет балки дорисовать, но, к сожалению, не видно на них подробностей

Изменено 16 марта 2016 пользователем Wotan

[707shap_Srbin]

Слушай, видел, на днях, но даже открывать не стал - у меня этой машины фоток 10 уже.



Слушай, вот счас глянул - балки есть только такие.



Вот это Lt./Oblt. Sieben, 5.(Schl.)/LG2.

Date TYP DIENSTGR. VORNAME FAMILIENAME ORT LOCATION ZEIT HOHE fr. !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!! L NR. s.nr

22.6.41 Seversky Lt Hans-Joachim Sieben 640 * E J 1 *

22.6.41 curtiss Lt Hans-Joachim Sieben 1315 * E J 2 *

25.7.41 MiG-1 Lt Hans-Joachim Sieben 633 * E J 3 *

26.7.41 DB-3 Lt Hans-Joachim Sieben 1855 * E J 4 *

27.7.41 DB-3 Lt Hans-Joachim Sieben 716 * E J 5 *

16.8.41 Il-2 Lt Hans-Joachim Sieben 743 * E J 6 *

14.10.41 Yak-4 Lt Hans-Joachim Sieben 1350 * E J 7 *

13.11.41 MiG-1 Lt Hans-Joachim Sieben 1210 * E J 8 *



А вот этого не знаю.



Их там кандидатов много:

Uffz Willi Tritsch - 9 побед только в 1941

Oblt Georg Dorffel - 6

Ofw Ewald Tankink - 8



Изменено 20 марта 2016 пользователем 1./ZG1_Panzerbar

[Wotan]

у меня этой машины фоток 10 уже.



Это да, пока самая отфотканая со всех сторон их машина. Видно, что не ремонтировалась и раскулачивалась, и рядом с ней три кока винта валялись.

[Wotan]

Слушай, вот счас глянул - балки есть только такие





ещё такой:





ЗЫ, Ять! Утром фотку вставить забыл )))



Вот, ещё с балками:

Изменено 21 марта 2016 пользователем Wotan

[Wotan]

Ну вот, ещё одна фотка этой семёрки появилась:

http://www.ebay.de/itm/notgelandetes-Flugzeug-Me-109-mit-Staffelabzeichen/361512665132?_trksid=p2047675.c100005.m1851&_trkparms=aid%3D222007%26algo%3DSIC.MBE%26ao%3D1%26asc%3D20140117130753%26meid%3D4696d9547fc04ccfab6cfca727d46deb%26pid%3D100005%26rk%3D3%26rkt%3D6%26sd%3D381571973988

[707shap_Srbin]

ещё такой:





ЗЫ, Ять! Утром фотку вставить забыл )))



Вот, ещё с балками:

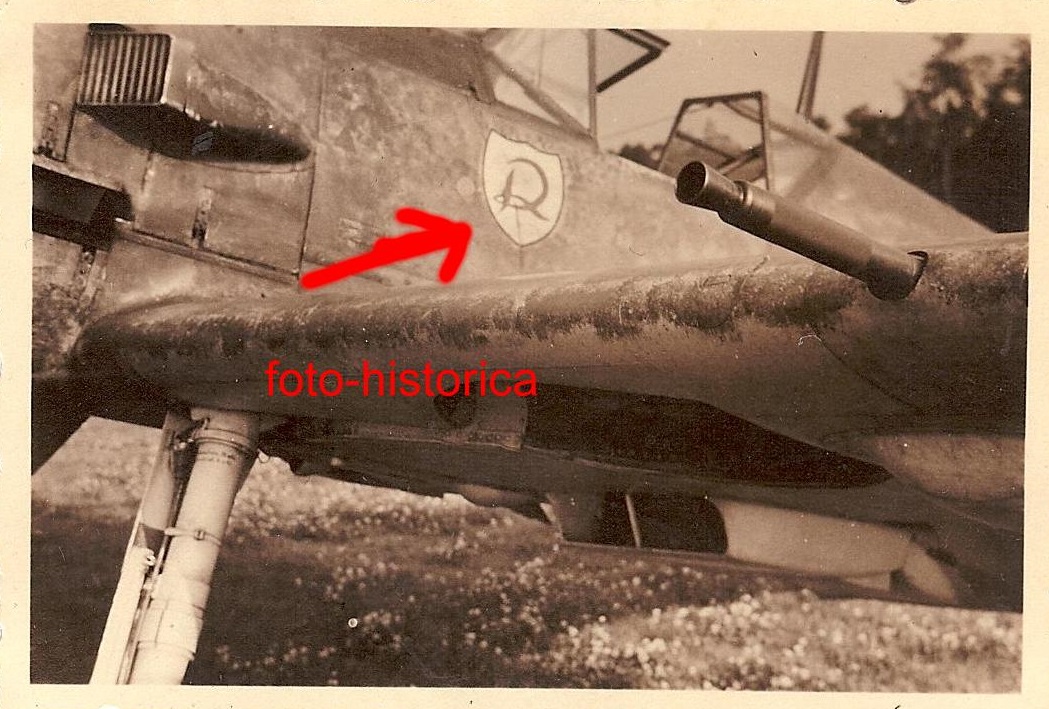

Это машина Дёрфеля (эмблема 5-го штаффеля + командирский шеврон). У него 6 побед до начала 1941 года.

Кстати, проглядывал асов 5-го штаффеля - Тритч ранен в конце 1942 и больше не воевал. Танкинг погиб весной 1942 в битве за Харьков. Зибен - погиб тоже в 1942. Дёрфель один остался.

[Wotan]





Тритч ранен в конце 1942 и больше не воевал. Танкинг погиб весной 1942 в битве за Харьков. Зибен - погиб тоже в 1942...



И пральна! Ибо нех!

[bivalov]

(при чем, вполне возможно, что придется поменять еще и саму форму и высоту "ванн" водорадиаторов, так как еще со времен ВИПа лично мне они кажутся немного неправильными (ЕМНИП)

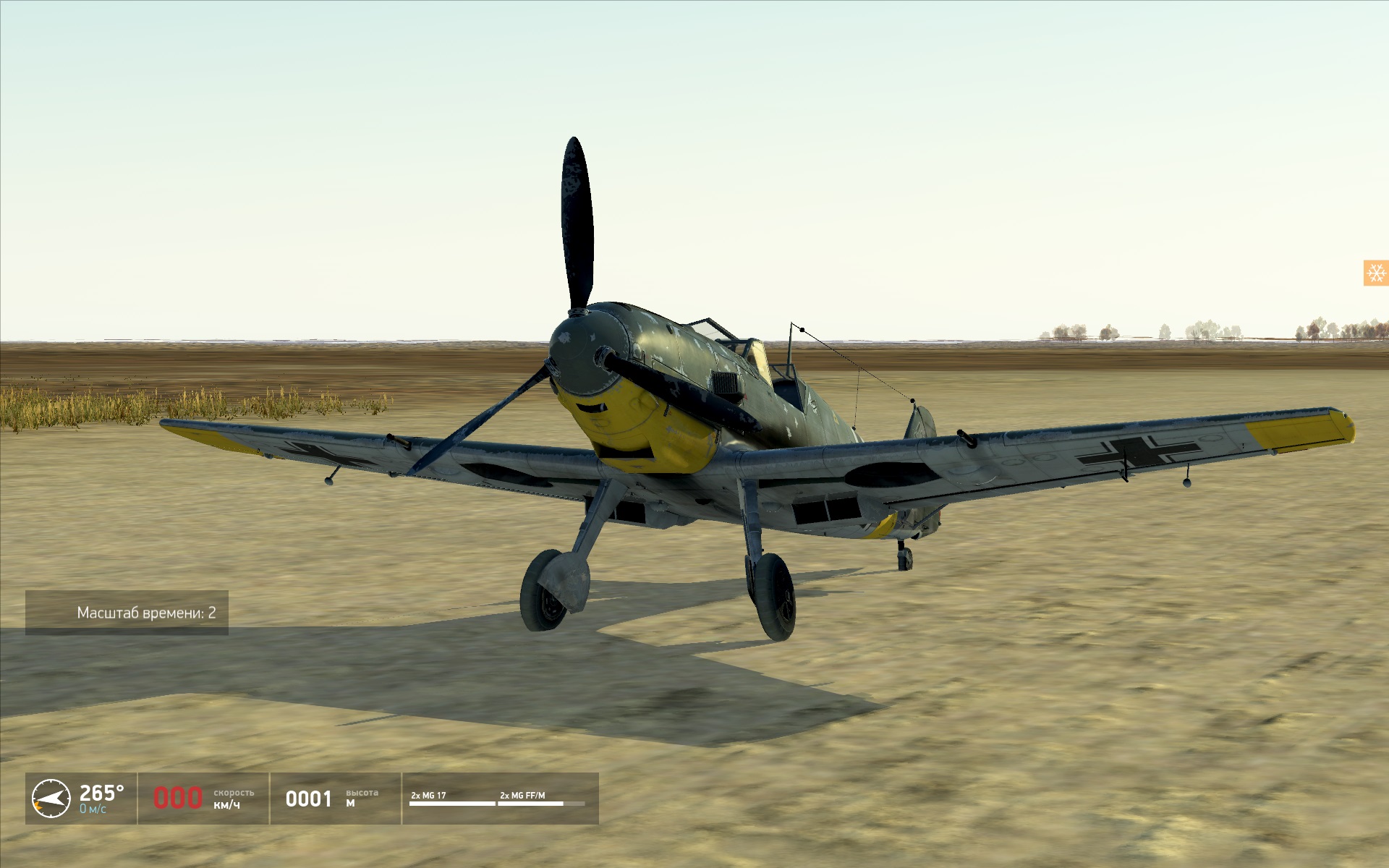

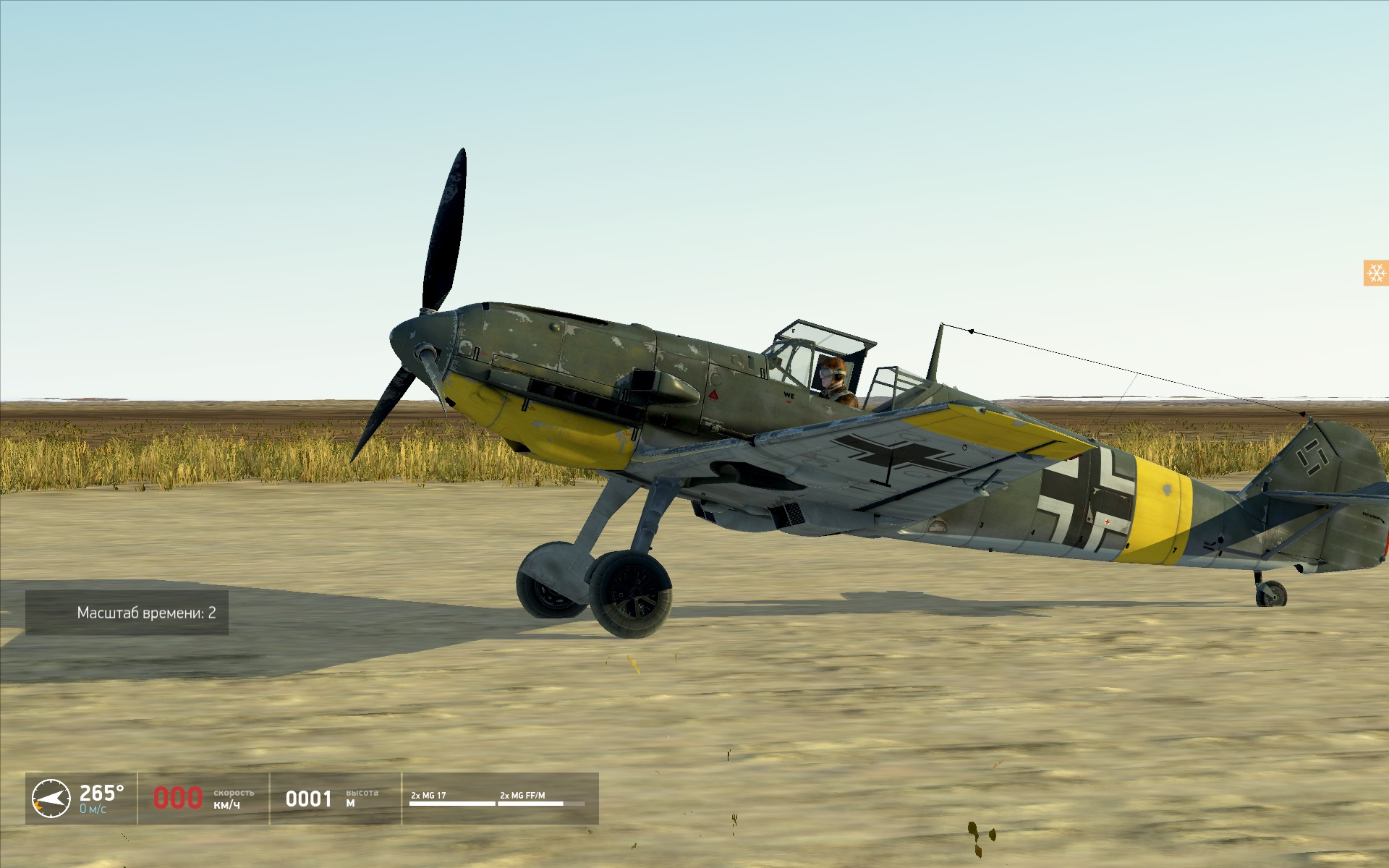

возвращаясь к этому моменту....... т.е., по-моему, 1) стоило бы немного приподнять даже не стволы, а именно черную обводку и сделать ее менее выраженной, 2) ванны водорадиаторов излишне короткие и круглые, и поэтому воздухозаборники немного великоваты, 3) ну и самый очевидный момент, это недостаточный угол открытия створок





http://2.bp.blogspot.com/-n8fhzI8ZfpQ/T7szMgqzr3I/AAAAAAAADIg/4Ps0DOiMFdM/s1600/JAAF109_2.jpg



https://reibert.info/attachments/1855-jpg.5884812/



http://i.ebayimg.com/t/Orig-Foto-Flugzeug-Me-109-BF109-Camo-Tarnung-/00/s/MTE1MlgxNjAw/z/HNgAAOSwoudW9NlQ/$_57.JPG



http://i.ebayimg.com/00/s/MTExOFgxNjAw/z/PKkAAOSwNphWa-sC/$_57.JPG



http://i.ebayimg.com/t/Foto-Luftwaffe-Flugzeug-Me-109-E-VO-CD-3-JGr-Losigkeit-Trondheim-Febr-1942-/00/s/NTkwWDg1Ng==/z/3GwAAOSwNgxWEBhP/$_57.JPG



http://i.ebayimg.com/t/3-x-original-Foto-Luftwaffe-Jagdflugzeug-ME-109-II-Gruppe-JG-51-/00/s/OTQ0WDEzMDA=/z/-iAAAOSwY45USB4R/$_57.JPG



[bivalov]

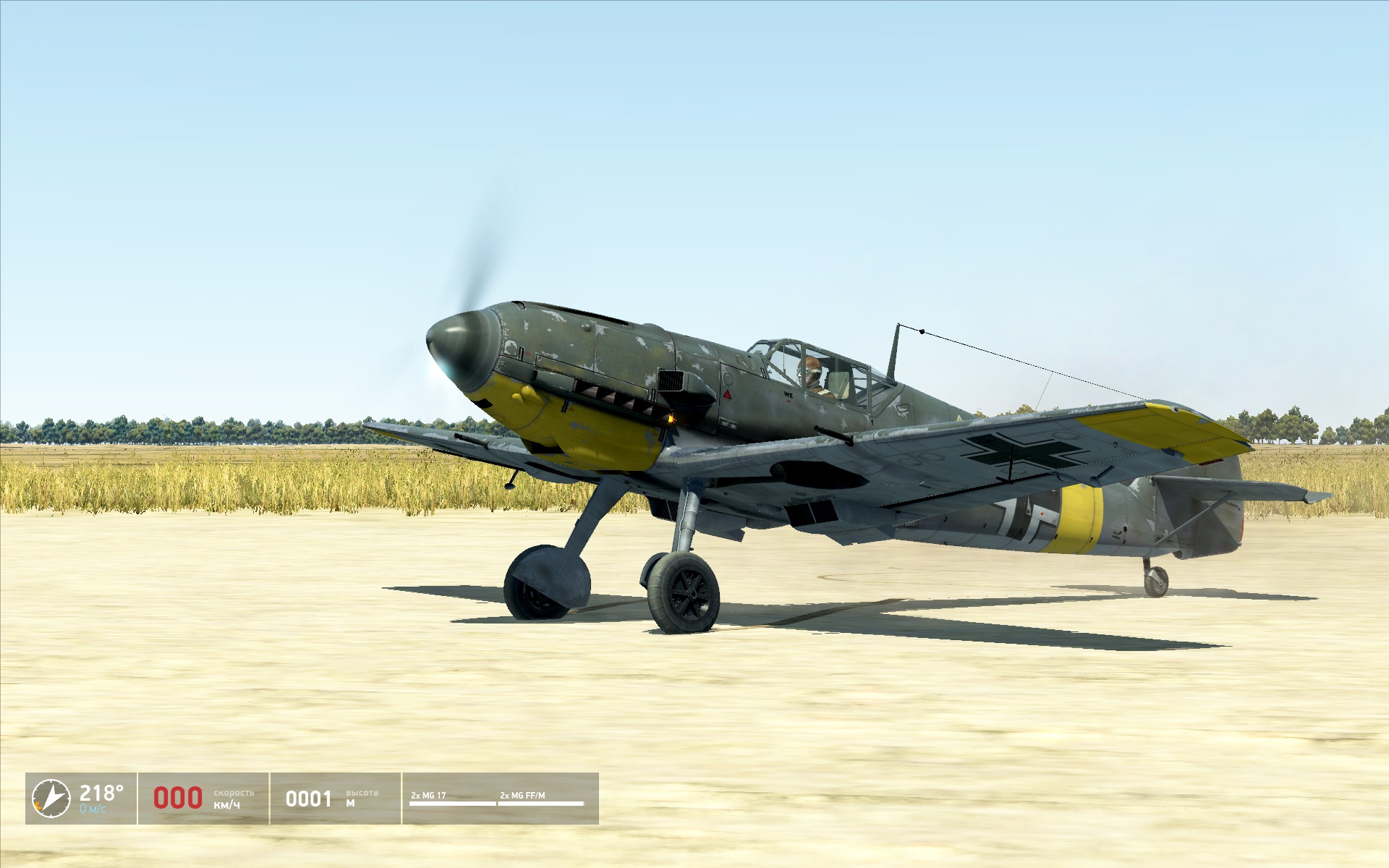

и насчет тоннеля маслорадиатора (т.е. это только те фотографии, которые были у меня под рукой,  хотя, в  Aero Detail 1 точно также), т.е. похоже, что верхняя часть тоннеля несколько скруглена, тогда как в реале он был практически прямоугольным


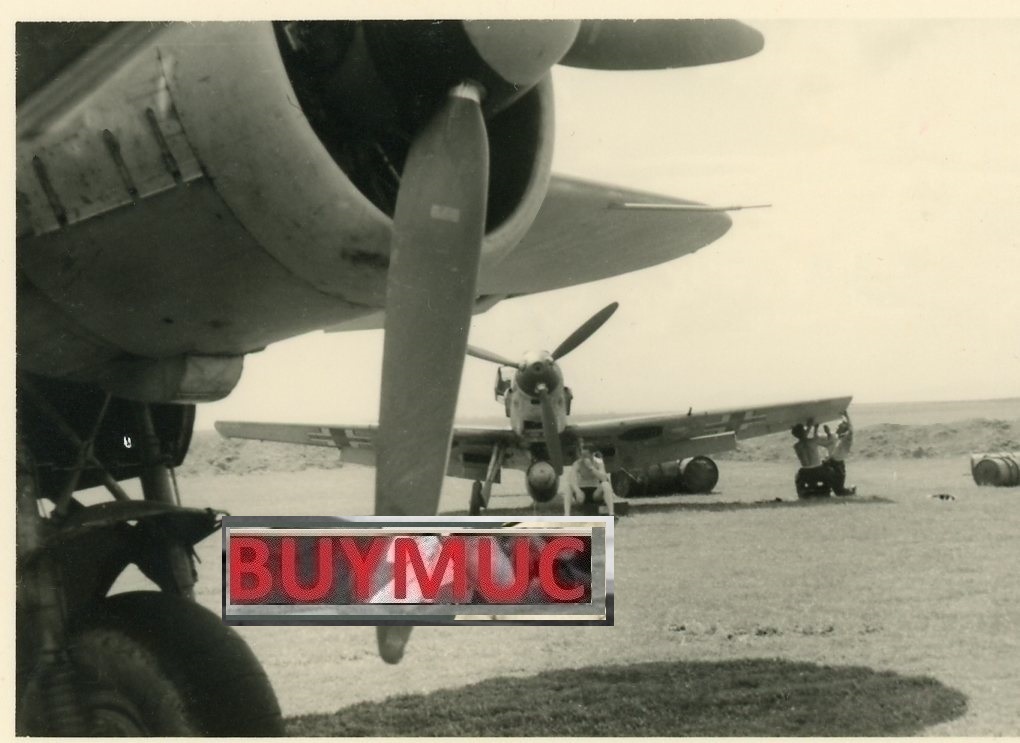

http://i.ebayimg.com/t/BUYMUC-FOTO-Kampfgeschwader-1-KG-2-Kreta-Me-109-Aircraft-Bomber-7-4-16-1-/00/s/NzQzWDEwMjA=/z/TmUAAOSwjMJXCVqI/$_57.JPG

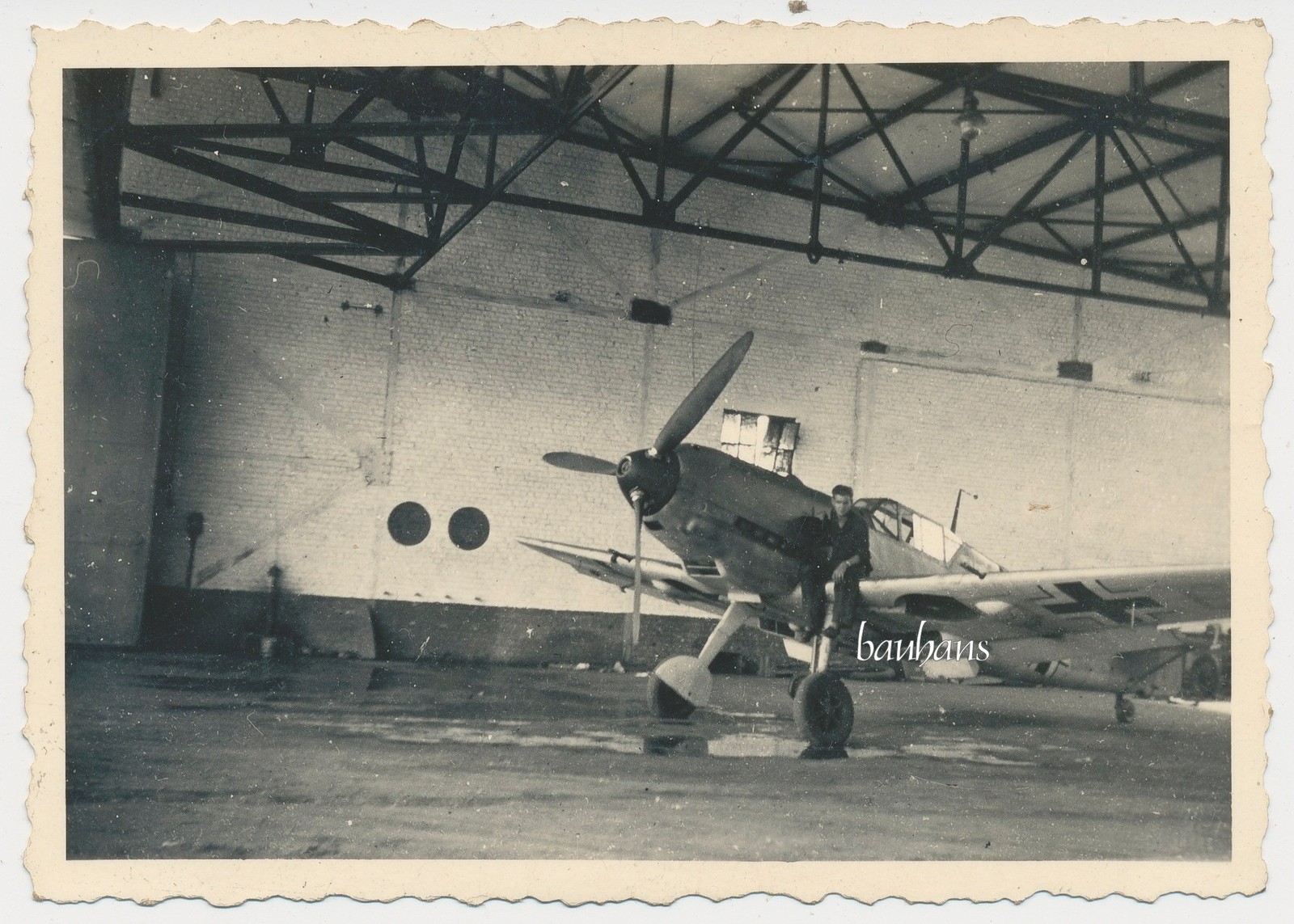

http://i.ebayimg.com/t/Foto-Flugzeug-Airplane-Me109-2-WK-M878-/00/s/MTE0M1gxNjAw/z/y2MAAOxy3cJTjIG6/$_57.JPG

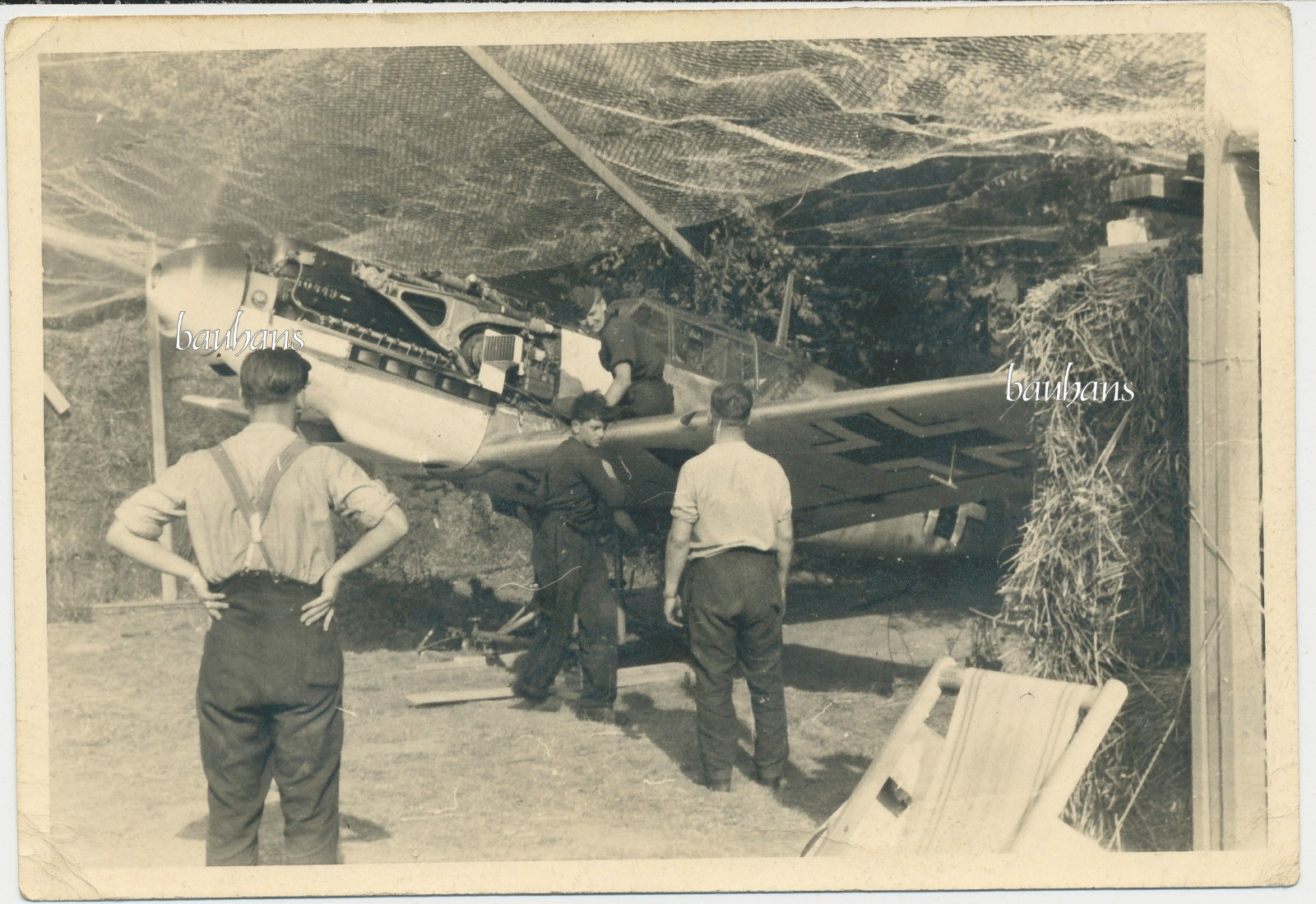

http://i.ebayimg.com/t/Foto-Flugzeug-Airplane-JG-51-Juli-1941-unterTarn-Netz-2-WK-H491-/00/s/MTA5OVgxNjAw/z/AboAAMXQrhdTR2Fy/$_57.JPG

http://i.ebayimg.com/t/ME-109-vom-JG-27-erhaelt-Anstrich-Afrikakorps-1941-R01085-/00/s/MTA2N1gxNjAw/z/Yy0AAOSw5VFWO2iL/$_57.JPG

http://i.ebayimg.com/t/Foto-Luftwaffe-Flugzeug-Me-109-E-VO-CD-3-JGr-Losigkeit-Trondheim-Febr-1942-/00/s/NTkwWDg1Ng==/z/3GwAAOSwNgxWEBhP/$_57.JPG

http://i.ebayimg.com/t/D619-Foto-F-B-K-7-Flugplatz-Italien-1943-DAK-Afrika-Flugzeug-Me109-crash-Kran-/00/s/NTg3WDE2MDA=/z/e~AAAOSwvFZW8Vu4/$_57.JPG



Изменено 11 апреля 2016 пользователем bivalov

[Wotan]

Емеля в игре только с гранёным фонарём?

[bivalov]

Емеля в игре только с гранёным фонарём?

да, конечно

[Wotan]

да, конечно

Ясно, спасибо

[=V=Heromant]

Сообщения о немецком пилоте перенесены сюда: http://forum.il2sturmovik.ru/topic/248-raznoe/
