как то так....

диоды 1N4148 SOD-123

резюк 1206



ну и свои отверстия (те что белые) проверь перед изготовлением)

MMJoy2_ProMicro_Shiled.zip

  • Поддерживаю! 1
Опубликовано:

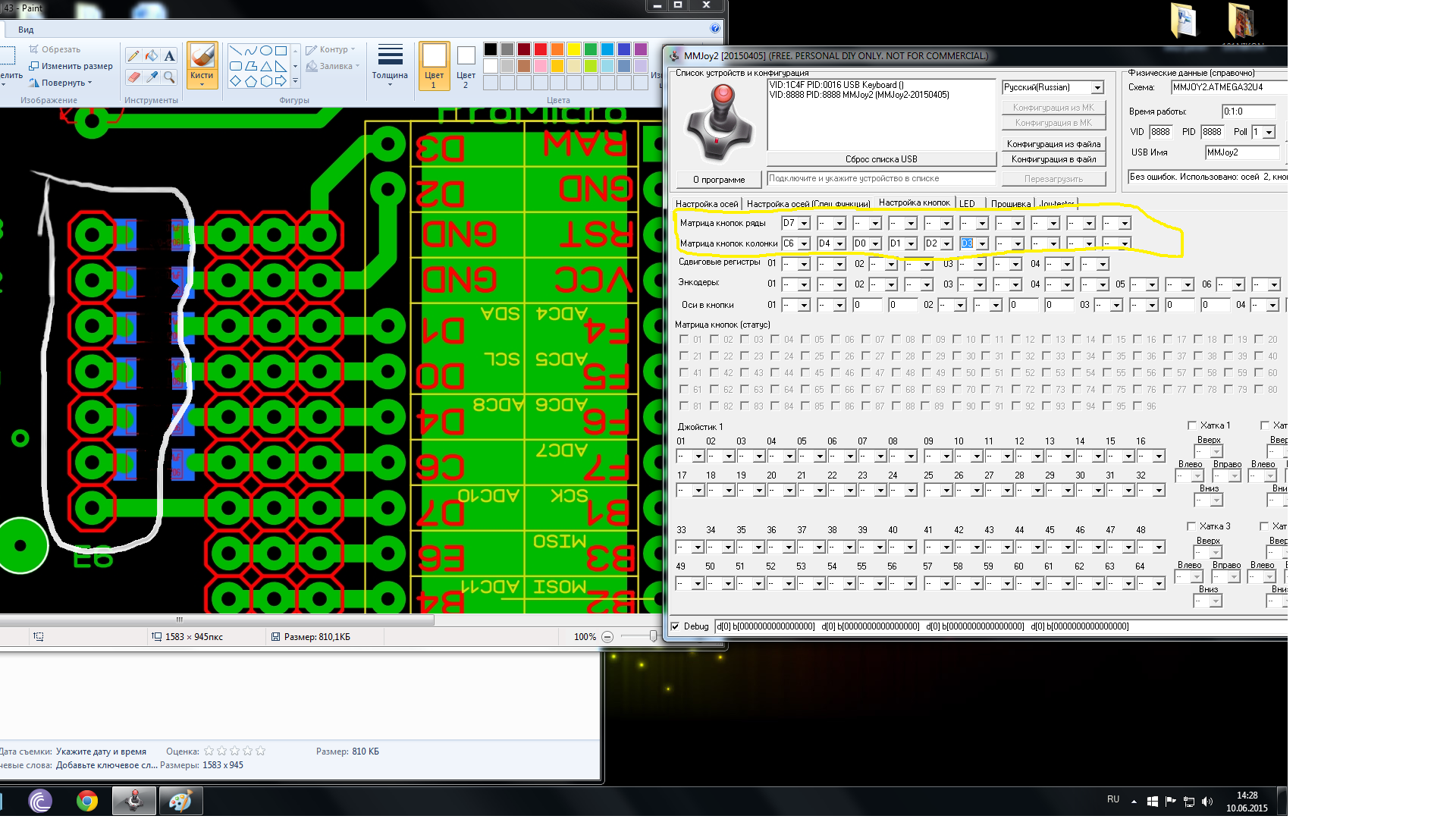

собрал запустил осталось разобраться с кнопками и хатками Вопрос знатокам по рисунку как правильно и куда выставить чтоб программа увидела кнопкиpost-46552-0-89241400-1433925235_thumb.png туплю где колонки где ряды


Опубликовано: (изменено)

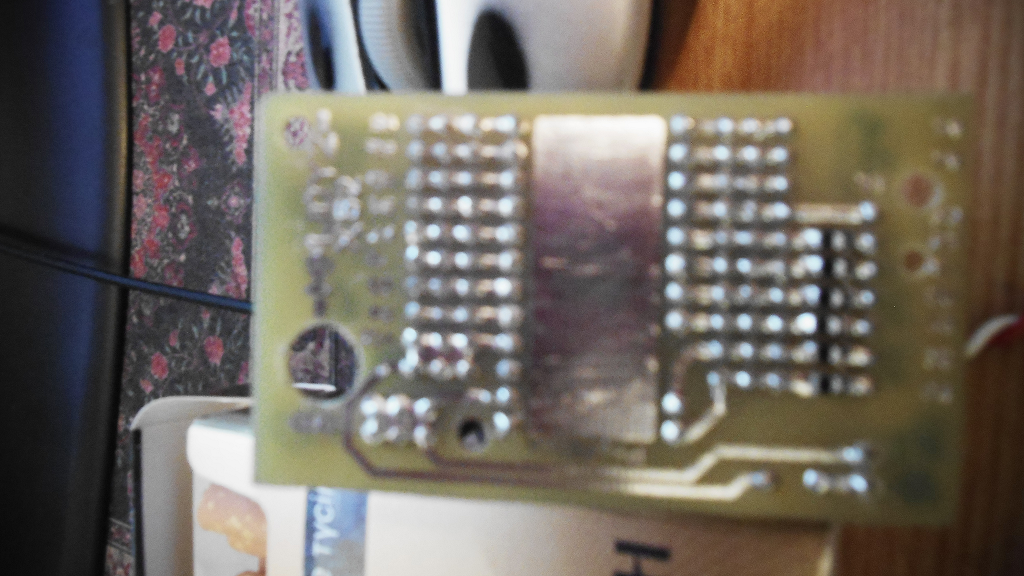

фото не ахти с сотки

Изменено пользователем 159BAG_Igor
Опубликовано:

матрица кнопок статус в обще не как не срабатывает диоды перевернул не срабатывает тоже что та тут не то как с датчиками пока в программе носом не ткнул на ф7 и ф6 нечего не показывала

Опубликовано:

Дорожки перед пайкой прозванивал? Точно микротрещин в них нет?

Если я правильно понял по фото выше - дорожки не облужены. Это неправильно. Если не используются защитные маски - дорожки надо лудить полностью. Это частично убирает возможные перетравы/микротрещины и увеличивает поперечное сечение проводника, соответственно снижая его сопротивление.

Так же припой выполняет защитную функцию, т.к. медь весьма активна и легко окисляется и темнеет. Что так же улучшает еще и эстетический вид платы.

  • Поддерживаю! 2
Опубликовано: (изменено)

спасибо все нормально олбужено фото плохое хим олово тонкий слой, микро трещин нет все прозванивалось и просматривалась в очки для чисовщика маску сделал с фоторезиста но потом стер по дурости после пайки спиртом протер она и слезла))) нет  в программе не указал ряд и колонку Конфигурацию в МК незашил. диоды зря только наверно перепаивал было катод к кнопке анод к шилду  буду вертать все на место

Изменено пользователем 159BAG_Igor
Опубликовано:

По хорошему - фоторезист для защитного слоя не катит. С ним плату после пайки не помоешь нормально.

Опубликовано:

заказывал нормальную маску второй месяц идет датчики пришли контроллеры тоже через 15 дней а тут недобросовестный китаец попался

Опубликовано:

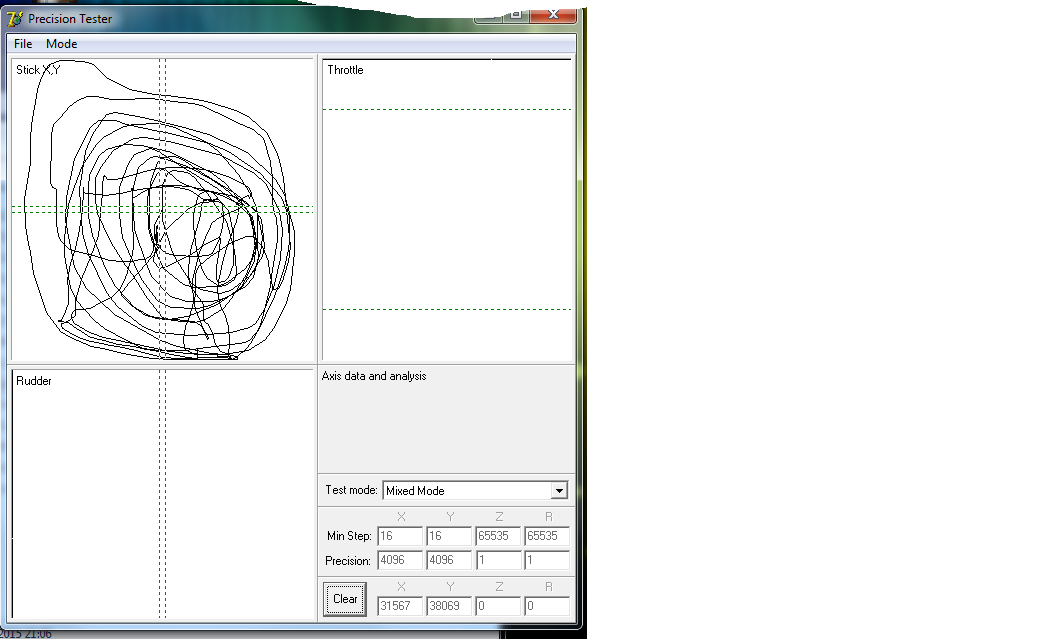

Вылетел в старого доброго Ил2 джой пашет самолет ведет себя прекрасно подсоединяю дальше кнопки 6 уже работают))))

Опубликовано:

заказывал нормальную маску второй месяц идет датчики пришли контроллеры тоже через 15 дней а тут недобросовестный китаец попался

То может быть не китаец, а наша родимая почта. Иногда бывает, что посылка может скататься до Владивостока и обратно и только потом прийти к адресату.

  • Поддерживаю! 1
Опубликовано: (изменено)

Извиняюсь перед товарищами с поднебесной сегодня маска пришла лучше поздно чем некогда .

Сразу руки зачисались переделать . И сразу Вопрос с диодной матрицы можно протянуть 6 проводов а не 18? Будет три ряда и одна колонка(колонки ведь одинаковые по контактам к промикро) на шилд а уже на матрице раскидать на 18 через диоды. охота на шилд поставить вместо гребенки  клеммную колодку по надежней будет

Изменено пользователем 159BAG_Igor
Опубликовано: (изменено)

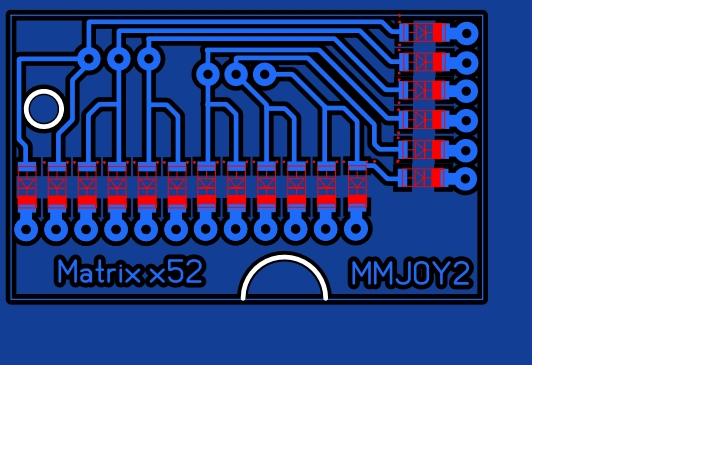

Примерно такpost-46552-0-89669200-1434035839_thumb.jpg3 ряда 6 колонок 9 проводов в ручку

Изменено пользователем 159BAG_Igor
  • 2 недели спустя...
Опубликовано:

Сразу руки зачисались переделать . И сразу Вопрос с диодной матрицы можно протянуть 6 проводов а не 18? Будет три ряда и одна колонка(колонки ведь одинаковые по контактам к промикро) на шилд а уже на матрице раскидать на 18 через диоды. охота на шилд поставить вместо гребенки  клеммную колодку по надежней будет

Ощущение, что ты плохо представляешь себе саму суть матрицы. Если можно сделать матрицу с меньшим количеством проводов - то ее конечно надо делать. Но объединять и разъединять где-то в промежутке - нет смысла. Все эти диоды ставятся для предотвращения возможных КЗ, ложных срабатываний и четкой идентификации конкретной нажатой кнопки. Это значит, что даже при нескольких нажатых кнопках у тебя в процессе перебора входов с матрицы при сканировании кнопок не должно появляться "левых" сигналов. Каждая кнопка идентифицируется однозначно.



Можешь конечно поэкспериментировать - но в лучшем случае - это будет просто потерянное время (тем более что код прошивки ты править не собираешься), а в худшем - это может быть "минус контроллер"...

Опубликовано:

Собрал все работает. кнопки, хатки, курки  Те ошибки при уже сборки которые допустил что при нажатие срабатывает две кнопки под одним номером понял ( нижний ряд контактов чередовать кнопки разных рядов)матрица дала то что хотел специфика механики количество проводов ограничено достигнуто. Испытываю)))) пока доволен работает все кроме светодиодов но я и не ставил себе задачу их подключать мне этот семафор ненужный. В  плане попробовать упростить верхнию и нижнию плату в ручке для замены родных  и все таки хотас руд ,педали  суда же . Как сделал Мега-мозг на сайтек 35
