Кобра М5 3-й серии, замена резистора твиста на датчик Холла

[DrDanilov]

Ребят, подскажите пожалуйста, резистор на твисте касается только корбы 3й серии? а первая серия на каком датчике? спасибо.

[Emelli]

Ребят, подскажите пожалуйста, резистор на твисте касается только корбы 3й серии? а первая серия на каком датчике? спасибо.

Во всех Кобра М5 на твисте стоит переменный резистор.

[DrDanilov]

Тогда оно и мне надо! Посмотрите, кто поумнее, вот ЭТО оно?  А вот такие МАГНИТЫ подойдут? или лучше ЭТИ?

[Komaroff]

Тогда оно и мне надо! Посмотрите, кто поумнее, вот ЭТО оно?  А вот такие МАГНИТЫ подойдут? или лучше ЭТИ?

Холл SS49E вроде он. Хотя меня смущает по ссылке дублированное обозначение OH49E и указание функционального назначения "Hall switch" (переключатель холла). Но это наверно особенности китайского магазина. SS49E - линейный датчик Холла.

Магниты по тем ссылкам не подойдут. Чтобы воспользоваться вариантами Krysnic и Emelli нужны круглые магниты с диаметральной (радиальной) намагниченностью. Например такие (собственно, кольцевые - они и есть):



...Я предпочитаю диаметр магнита 10мм.

Вот варианты магнитов:

http://magnitos.ru/index.php?productID=126

http://magnitos.ru/index.php?productID=340

http://magnitos.ru/index.php?productID=370

Но, как показывал Emelli в начале темы, все прекрасно работает и с дискретными приклееными магнитиками.

[DrDanilov]



Но, как показывал Emelli в начале темы, все прекрасно работает и с дискретными приклееными магнитиками.



Там в первой ссылке обычные магниты вроде, диаметром 5мм, они тоже не подойдут?

[Komaroff]

Они с осевой (продольной) намагниченностью, т.к. обычно диаметральную указывают конкретно. Подойдут, если использовать их в качестве дискретных магнитиков, как в начале темы. Но ИМХО крепить их труднее, чем прямоугольные.

И еще сила N50 (в чем правда в реальности я сомневаюсь) на мой взгляд излишне мощная для использования в данном применении.

PS. Упс. Что-то думал в начале темы прямоугольные магниты использовались. Перепроверил - круглые. Сорри. Но все равно прямоугольные легче крепить

Изменено 15 сентября 2015 пользователем Komaroff

[Emelli]

Там в первой ссылке обычные магниты вроде, диаметром 5мм, они тоже не подойдут?

Возьми вот этот http://magnitos.ru/index.php?productID=126 и все будет хорошо. Только с этим магнитом необходимо быть аккуратным, довольно хрупкий. Возьми с запасом. Можно и этот http://magnitos.ru/index.php?productID=340.

[JohnnyZ]

Спасибо за инструкцию. Поставил датчик SS49E, магниты вытащил из китайских наушников-затычек. В принципе, все работает, но сигнал с датчика идет слабый - в диапазоне от 474 до 537. Думаю, дело в хилых магнитах.

[DrDanilov]

Возьми вот этот http://magnitos.ru/index.php?productID=126 и все будет хорошо. Только с этим магнитом необходимо быть аккуратным, довольно хрупкий. Возьми с запасом. Можно и этот http://magnitos.ru/index.php?productID=340.



Спасибо, видимо это как раз то, что нужно. Правда у них минимальный заказ 900р, если по почте, так что, придется искать другого поставщика

[Emelli]

Ну как на сегодняшний день? Люфт появился? После подмотки изоленты твист стал тугой?

Почитай здесь  http://forum.il2sturmovik.ru/topic/3457-kobra-m5-3-ya-seriya-mehanika-ustranenie-lyuftov-st/

[BATMAH]

Использовал магниты о старого CD рома.

[RUSNDenisey]

Спасибо за отличное руководство к действию.

Датчик нашел тут http://www.chipdip.ru/product/ss49e/

А вот с магнитами там не очень понятно. Подойдут ли например ферриты? http://www.chipdip.ru/catalog-show/ferrites/?p.0=Epcos&p.495=&p.500=кольцо&sort=Если да, то какой лучше заказать? Так же там есть и магниты, может лучше что-то из них? Не подскажете?

[Emelli]

С ферритовым кольцом не получится. Ставь магнит. Лучше использовать SS495 A, подав на него 5В с платы контроллера ( можно не подавать) или SS49. Для этих датчиков необходим слабее магнит чем для SS49E.

Изменено 19 января 2016 пользователем Emelli

[RUSNDenisey]

С ферритовым кольцом не получится. Ставь магнит. Лучше использовать SS495 A, подав на него 5В с платы контроллера ( можно не подавать) или SS49. Для этих датчиков необходим слабее магнит чем для SS49E.

Хорошо, раз советуете ss495a, заменил в заказе на него. А магнитов выбрал парочку таких http://www.chipdip.ru/product0/9000083722/ 6х6х4мм, квадратные. Есть там еще 3х3х4 и 8х8х4мм. А кольцевых, к сожалению, там вообще нет.

[Emelli]

Хорошо, раз советуете ss495a, заменил в заказе на него. А магнитов выбрал парочку таких http://www.chipdip.ru/product0/9000083722/ 6х6х4мм, квадратные. Есть там еще 3х3х4 и 8х8х4мм. А кольцевых, к сожалению, там вообще нет.

Постарайтесь приклеить их ровно, параллельно и перпендикулярно. Обратите внимание на SS49. У него пониже напряжение питания и чувствительность повыше, может хорошо получиться.

[RUSNDenisey]

Постарайтесь приклеить их ровно, параллельно и перпендикулярно. Обратите внимание на SS49. У него пониже напряжение питания и чувствительность повыше, может хорошо получиться.

Так. У ss49 минимальное напряжение 4v. Тогда как лучше все же подвести питание? 5v от платы напрямую или может сразу дозаказать какой-нибудь ограничитель напряжения? Или оставить то, которое идет по шлейфу к резюку?

И по магнитам (раз уж снова меняю заказ) какие размеры будут предпочтительнее? 6х6х4мм или 8х8х4мм?

[Emelli]

Так. У ss49 минимальное напряжение 4v. Тогда как лучше все же подвести питание? 5v от платы напрямую или может сразу дозаказать какой-нибудь ограничитель напряжения? Или оставить то, которое идет по шлейфу к резюку?



И по магнитам (раз уж снова меняю заказ) какие размеры будут предпочтительнее? 6х6х4мм или 8х8х4мм?



8х8х4 - я бы не стал ставить, большие. Ставьте поменьше.



У него минимальное напряжение питания 4 В,  5В нормально, ограничителей не надо. Попробуй сначала подключить вместо резистора, с платы кнопок. Там 3,3 В. Должно работать.

Изменено 19 января 2016 пользователем Emelli

[Emelli]



Кстати, какая версия Кобры?

[RUSNDenisey]

3-я.

Щас пока заказ будет идти, займусь люфтами ))

[Emelli]

Люфт для Холла желательно устранить, хотя бы поперечный рукоятка - шток.

Изменено 19 января 2016 пользователем Emelli

[RUSNDenisey]





Люфт для Холла желательно устранить, хотя бы поперечный рукоятка - шток.



Спасибо. Пока только завершил с 1-м пунктом: продольный люфт металлической оси штока и рамки. Еле отыскал шайбу и стачивал ее надфилем.

 Продольный люфт оси коромысла тангажа вообще отсутствует.

Пока иду по порядку. До ручки тоже дойду

[RUSNDenisey]

Написали мне с магазина, что нет у них сейчас SS49. Заказываю SS495A.

[Emelli]

Пойдет, аж бИгом.

Изменено 19 января 2016 пользователем Emelli

[eLdaRko]

Привет!

За тему большое спасибо. Выбираю магниты, думаю лучше остановиться на 6x6x3mm N38? Или таки взять 5x5x4mm N38? Высота магнита имеет значение?

Вместо SS49E нашел SS49E-F, разница же м/у ними не сильно большая? Вот что удалось по ним нарыть ТЫК и ТЫК. Разница в длине/толщине ножек?)

[Emelli]

Привет!

За тему большое спасибо. Выбираю магниты, думаю лучше остановиться на 6x6x3mm N38? Или таки взять 5x5x4mm N38? Высота магнита имеет значение?

Вместо SS49E нашел SS49E-F, разница же м/у ними не сильно большая? Вот что удалось по ним нарыть ТЫК и ТЫК. Разница в длине/толщине ножек?)

1. Магниты подойдут и те и другие, но большие размеры не стоит брать, незачем.

2. Этот ДХ имеет мин. напряжение питания 2,7В (на плате кнопок 3,3В), что в общем не плохо.

Этот ДХ менее чувствителен к магниту, чем например SS495A (1000 Gauss вместо 650), что не очень хорошо, потому что угол поворота твиста и так маловат и магнит в полной мере не будет воздействовать на ДХ.

Ну и тем не менее, SS49E-F работать должен. Попробуй и отпишись.

Изменено 2 февраля 2016 пользователем Emelli

[RUSNDenisey]

Emelli, а нет возможности показать с каких контактов лучше запитать 5v для ss495a? Например на фото?

[Emelli]

Emelli, а нет возможности показать с каких контактов лучше запитать 5v для ss495a? Например на фото?

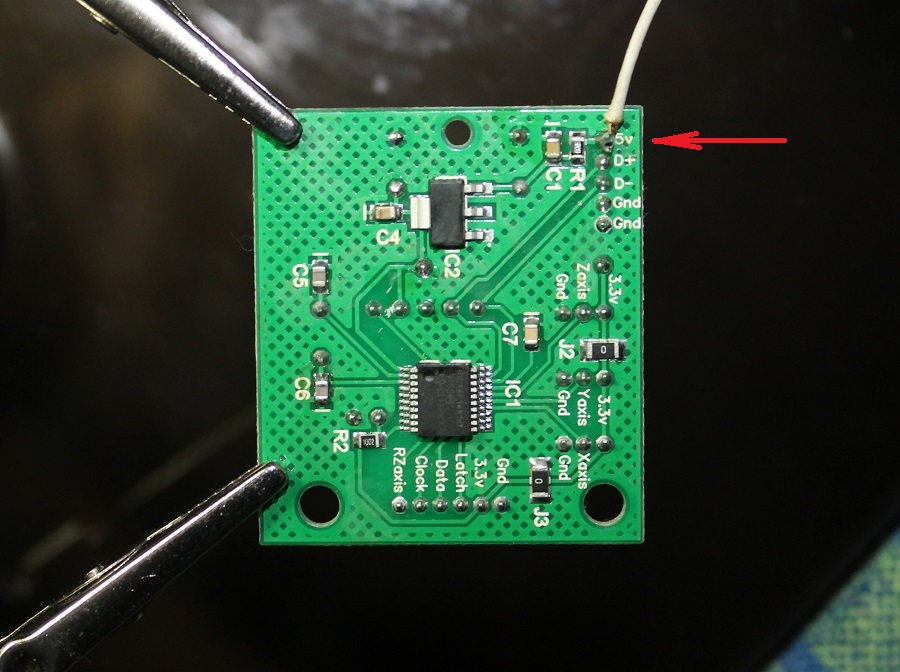

5 В на плате кнопок - нет. Их можно найти на плате контроллера.





Провод пропустить через ручку.

Совет: подключение 5 В к ДХ сделайте разъемным, для того чтобы можно было снимать ручку без паяльника. Самое простое соединение скрутка двух проводов достаточной длины + кембрик.

Изменено 4 февраля 2016 пользователем Emelli

[RUSNDenisey]

5 В на плате кнопок - нет. Их можно найти на плате контроллера.






Провод пропустить через ручку.

Совет: подключение 5 В к ДХ сделайте разъемным, для того чтобы можно было снимать ручку без паяльника. Самое простое соединение скрутка двух проводов достаточной длины + кембрик.

Все понял, Благодарю.

[RUSNDenisey]

Ну вот. Сегодня написал в ChipDip, мол где мой заказ, уже все сроки прошли. Заказывал доставкой "Евросеть" до ближайшего от меня их пункта продаж. Так эти ушлепки (из евросети) потеряли мой заказ. Пришлось заказывать заново.

Изменено 4 февраля 2016 пользователем RUSNDenisey

[eLdaRko]

В общем замутил Йа замену датчика твиста.

Датчик SS49E-F и два магнита 5х5х4 N38

Могут возникнуть небольшие трудности с определением распиновки проводов на плате, вот как должно получится:

http://joxi.ru/12MQgOOf4Xq3j2



Как закрепил магниты и датчик:

http://joxi.ru/n2YzLQQujVjG0A



Сам датчик:

http://joxi.ru/Vm6bKOOhx0xV1m



При сборе возникли трудности с кнопкой первого курка - почему то пластина кнопки стала задевать за механизм второго курка, пришлось пилить напильником.

Вместо кембриков использовал изоленту.

Заодно намотал на усики пружины эту изоленту и канцелярский скотч на шток, 4 витка более чем достаточно, иначе ручка будет туго идти.



Все работы по сбору-разбору-неправильномусбору-пайке-проклейке заняло 4 часа, но Йа таки сделялЪ это)

[RUSNDenisey]

Всё. Вот и я себе заменил. Но из-за небольшого люфта, датчик чутка глючит в околонулевой зоне. Приходится выставлять небольшую мертвую зону. А потом и люфты убрать конечно надо будет.

[Emelli]

Всё. Вот и я себе заменил. Но из-за небольшого люфта, датчик чутка глючит в околонулевой зоне. Приходится выставлять небольшую мертвую зону. А потом и люфты убрать конечно надо будет.

Вот здесь есть о устранении люфта шток-рукоятка: http://forum.il2sturmovik.ru/topic/3457-kobra-m5-3-ya-seriya-mehanika-ustranenie-lyuftov-st/. Восемь месяцев кручу твист - люфт не появился.

[RUSNDenisey]

Вот здесь есть о устранении люфта шток-рукоятка: http://forum.il2sturmovik.ru/topic/3457-kobra-m5-3-ya-seriya-mehanika-ustranenie-lyuftov-st/. Восемь месяцев кручу твист - люфт не появился.

Уже сделал сегодня. Вернее доделал. Половину из того, что там написано сделал уже давно. А сегодня вырезал пластинки из бутылок и нацепил на шток. Также поправил сам датчик, который слегка криво закрепился в корпусе от старого резистора. Откалибровал в оф. калибровщике. Мертвые зоны убрал. Теперь все супер! Всем спасибо за мануалы.

Кстати, питание все-таки не стал подводить 5V, оставил стоковое. Магниты достаточно мощные, тянутся ко всему металлическому за 10см.

Еще понравились ваши эксперименты с магнитами вместо пружин для центрирования ручки. Может как-нибудь тоже доберусь до подобной переделки.

[FF*nuBo*03]

Может кому пригодится.. После поломки пружин загрузки стал использовать канцелярские резинки (ими обычно пачки денег перетягивают... ну если денег много:-)...). Все бы ничего, но хватает их на неделю, потом они рвутся.. Так вот, зашел я как то в магазин детских товаров "Кораблик", и увидел вот такую штуку

По размеру точь в точь подходят для усиков загрузки, правда без натяга.. Но одев несколько штук получаем нужное усилие загрузки.. мне понадобилось 8 шт.

Летаю уже месяц.. пока все в порядке..

Упаковка стоит около 100руб. Как называется не помню, что то вроде " для плетения браслетиков"

Изменено 1 марта 2016 пользователем nuBo

[RUSNDenisey]

Может кому пригодится.. После поломки пружин загрузки стал использовать канцелярские резинки (ими обычно пачки денег перетягивают... ну если денег много:-)...). Все бы ничего, но хватает их на неделю, потом они рвутся.. Так вот, зашел я как то в магазин детских товаров "Кораблик", и увидел вот такую штуку20160123_135610.jpg

По размеру точь в точь подходят для усиков загрузки, правда без натяга.. Но одев несколько штук получаем нужное усилие загрузки.. мне понадобилось 8 шт.

Летаю уже месяц.. пока все в порядке..

Упаковка стоит около 100руб. Как называется не помню, что то вроде " для плетения браслетиков"

Может эти резинки для браслетиков разные бывают по качеству, но я брал у племяшки такие и они рвутся только в путь.

[FF*nuBo*03]

Спорить не стану, может быть..

[Emelli]

Резинки "от денег", небольшого размера, одеваете восьмёркой, вместо пружин, и смазываете селиконовой смазкой для резиновых уплотнителей (идет в маленьком аэрозоле, продается в любом строймаркете). Резинки ходят долго, очень долго.

Изменено 1 марта 2016 пользователем Emelli

[Komaroff]

А силиконовая смазка  зачем ? Чтоб трение погасить ?

Просто покупал несколько раз резинки для денег в отделах канцтоваров. Разных производителей и размеров. Так все они через некоторое время (в среднем примерно через пару месяцев) после натягивания на деньги или скрепляемые части конструкции, можно сказать, "разлагались", приклеиваясь к поверхности. Подозреваю, что производители для недорогой ценовой категории закладывают материал с такой фишкой.

[Emelli]

А силиконовая смазка  зачем ? Чтоб трение погасить ?

Просто покупал несколько раз резинки для денег в отделах канцтоваров. Разных производителей и размеров. Так все они через некоторое время (в среднем примерно через пару месяцев) после натягивания на деньги или скрепляемые части конструкции, можно сказать, "разлагались", приклеиваясь к поверхности. Подозреваю, что производители для недорогой ценовой категории закладывают материал с такой фишкой.

Смазка с силиконом "консервирует" резину от "разложения", и уменьшает трение между витками и пластиком, поэтому ходят намного дольше. Проверено.

Изменено 1 марта 2016 пользователем Emelli

[FF*nuBo*03]

Может кому пригодится.. После поломки пружин загрузки стал использовать канцелярские резинки (ими обычно пачки денег перетягивают... ну если денег много:-)...). Все бы ничего, но хватает их на неделю, потом они рвутся.. Так вот, зашел я как то в магазин детских товаров "Кораблик", и увидел вот такую штуку20160123_135610.jpg

По размеру точь в точь подходят для усиков загрузки, правда без натяга.. Но одев несколько штук получаем нужное усилие загрузки.. мне понадобилось 8 шт.

Летаю уже месяц.. пока все в порядке..

Упаковка стоит около 100руб. Как называется не помню, что то вроде " для плетения браслетиков"

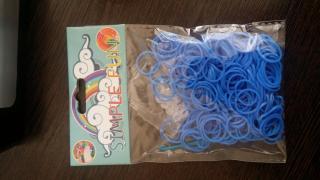

Дополню.

Прошло около полутора месяца (с 23 января по 6 марта.. загруз медленно ослаб. Вскрыл джойстик и обнаружил 4 целых и 4 порвавшихся резинок.

Поэтому точно могу сказать.:

1.Работают минимум в двое дольше, чем одна канцелярская резинка. Если смазать силиконовой смазкой будет ещё лучше..

2.Удобнее дозировать усилие. просто изменяй количество резинок. Т.к. они слабенькие, можно точно подобрать то усилие, что тебе нужно.

3. И самое главное:Вы точно не останетесь без загруза в самый не подходящий момент.. Т.к. резинки разом не рвутся. А разрыв одной лишь незначительно снижает усилие загруза.

Благодарю за внимание. Я кончил. (с).
