Колесный тормоз на ручке РУС

[busel]

Может кому интересно будет....

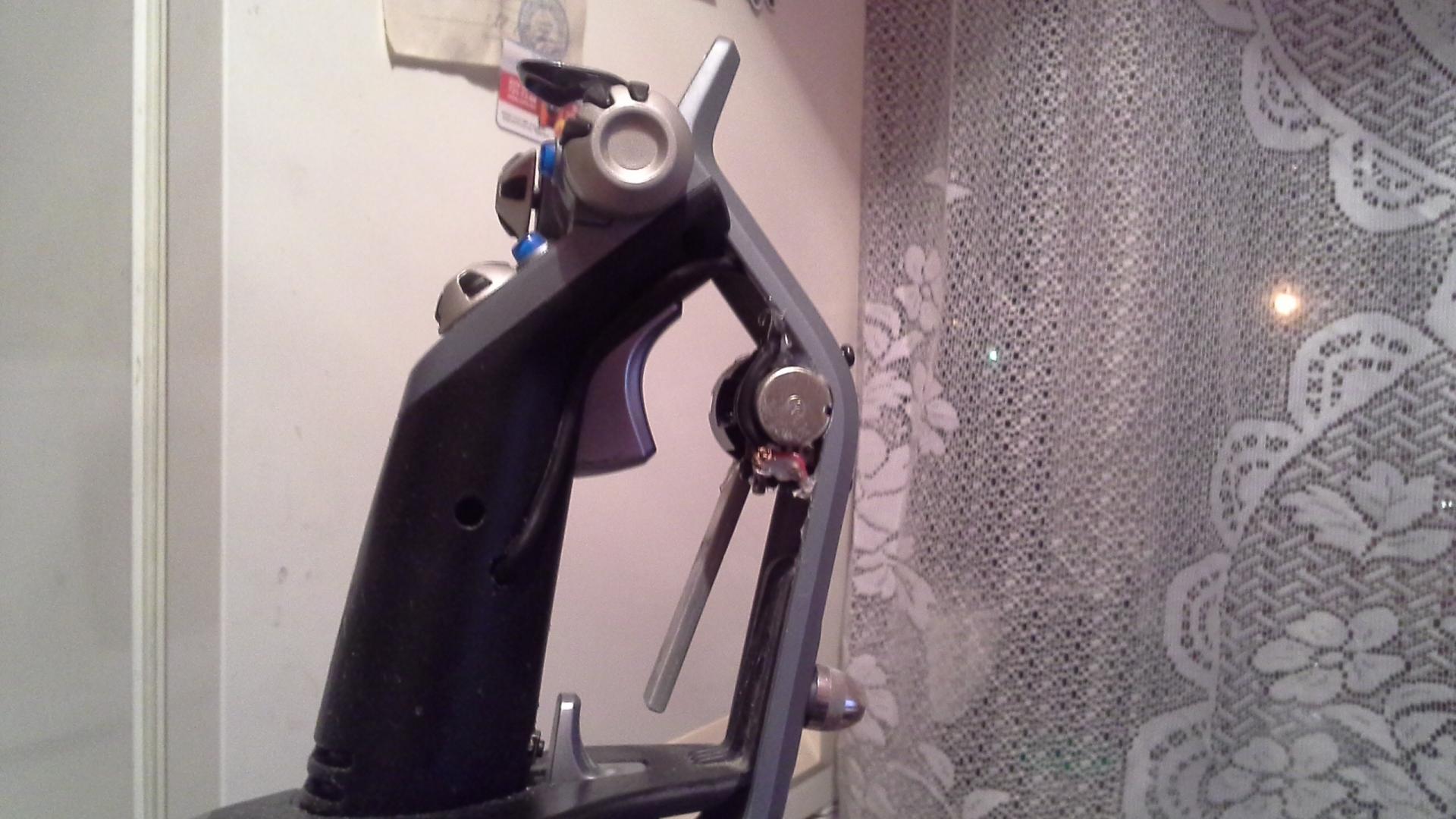

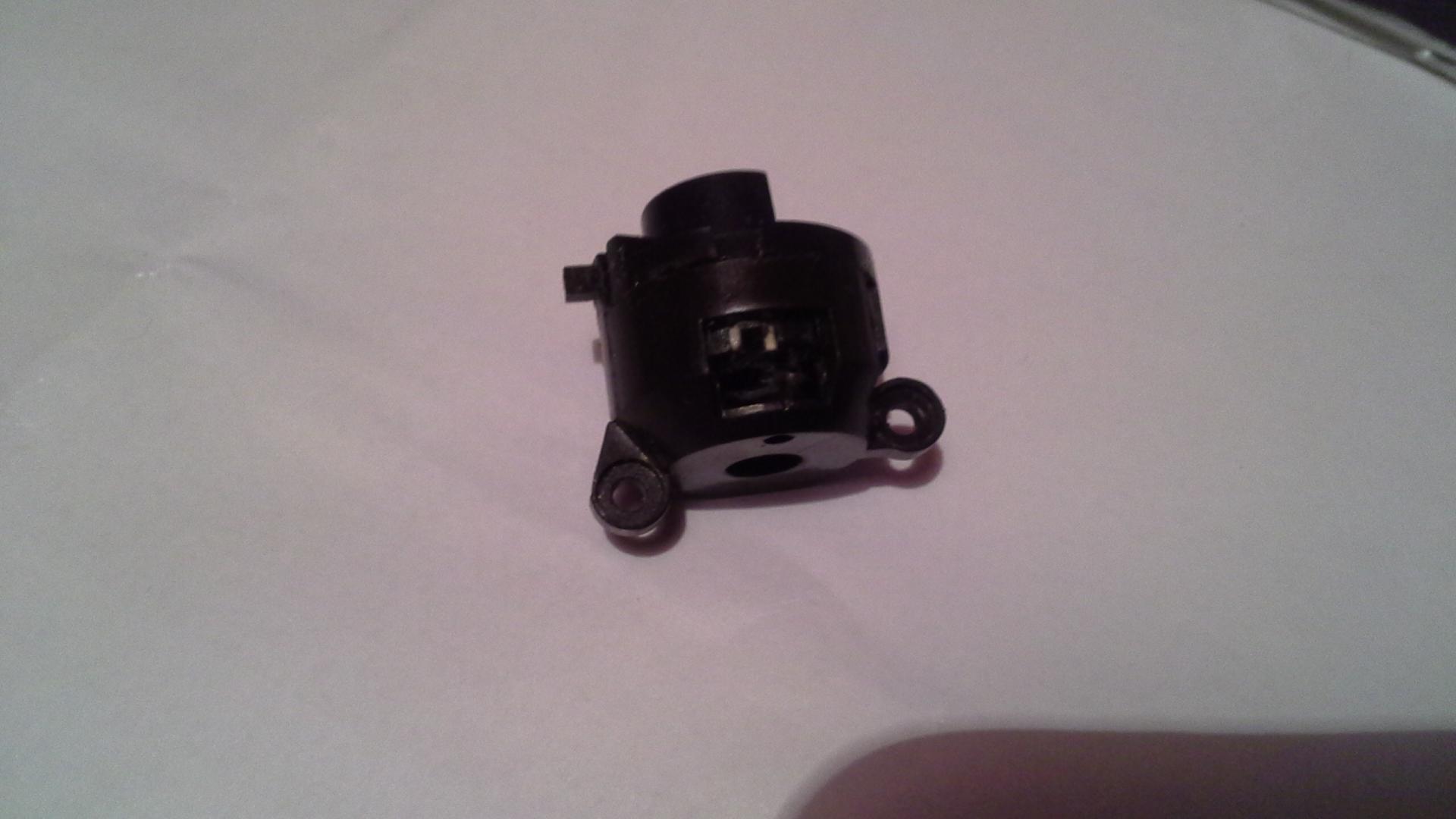

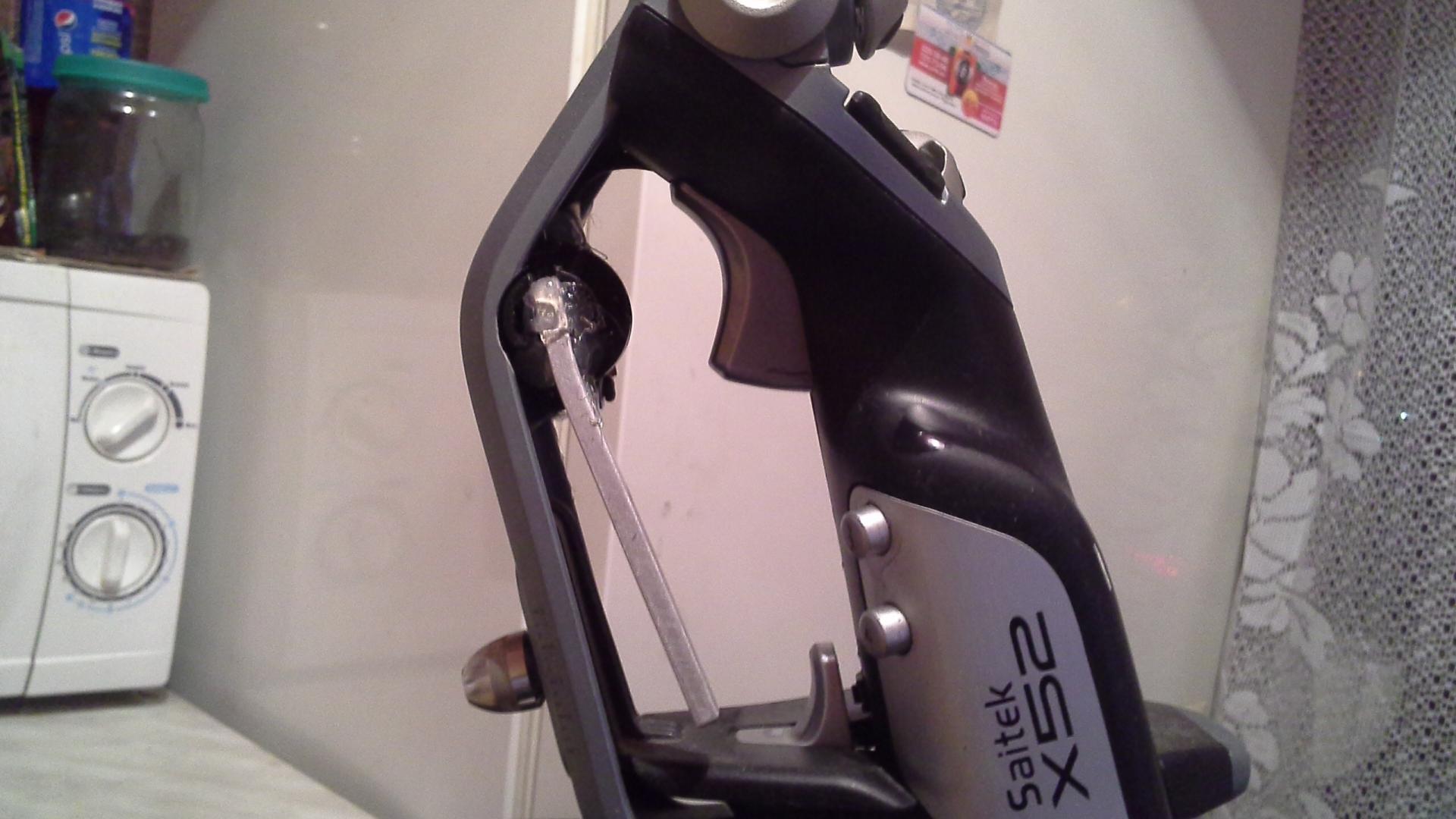

С помощью блока (штатные пластик+резистор+пружина) от твиста Х-52 сделал себе колесный тормоз на ручке РУС.

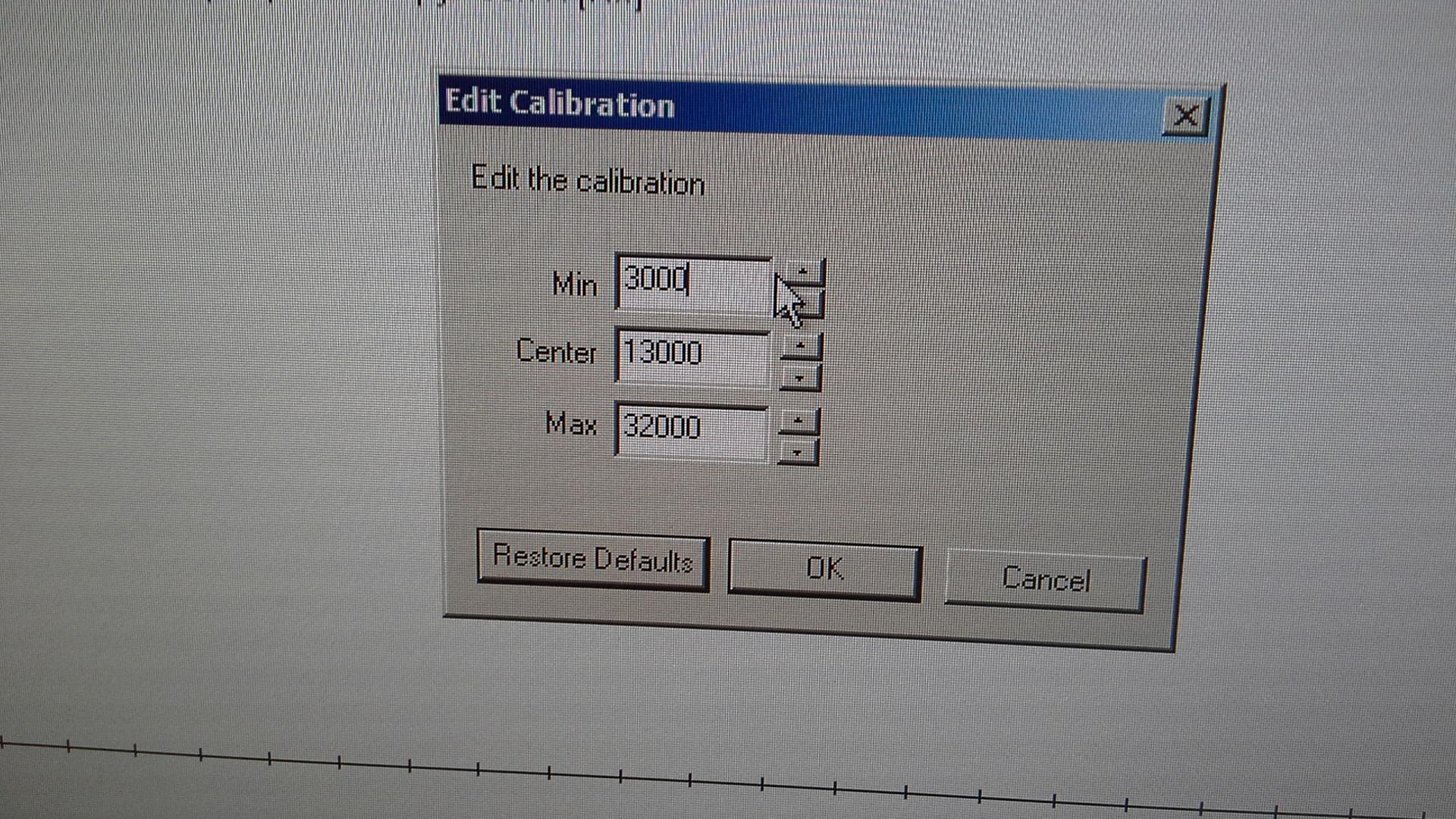

В пластиковом корпусе твиста ничего не переделывал. Штатный резистор твиста работает на 32 градуса, т.е. по 16 влево и право. Для нормального торможения кончиками пальцев (мизинец, безымянный, средний) хода в 16 градусов более чем достаточно. Длина рычага из алюминиевого бруска вроде 70-80мм. Для нормальной работы настраивал диапазон отклика оси в DJView. Можно и в DXTweak если в контроллере 6 и менее осей.

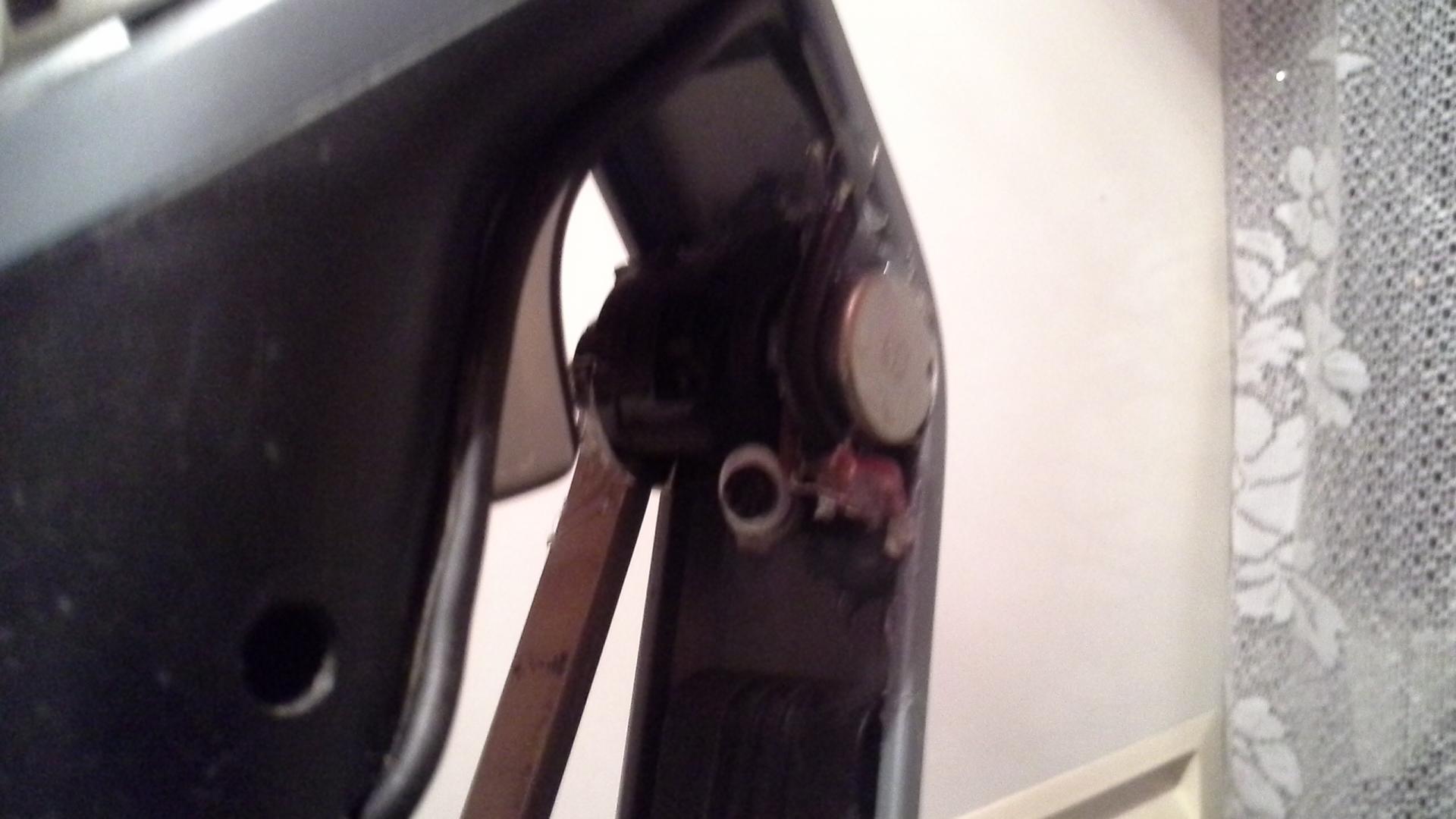

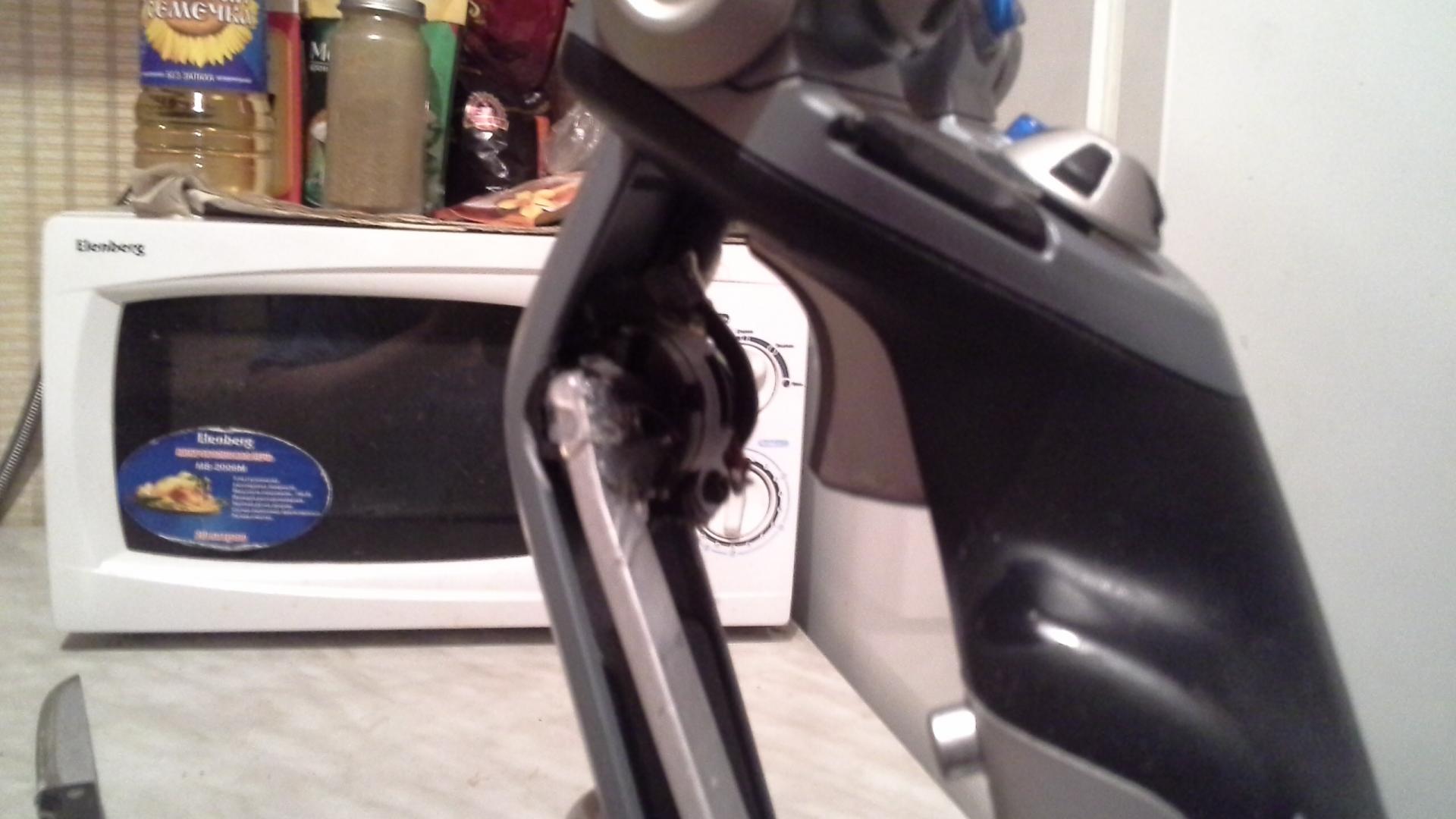

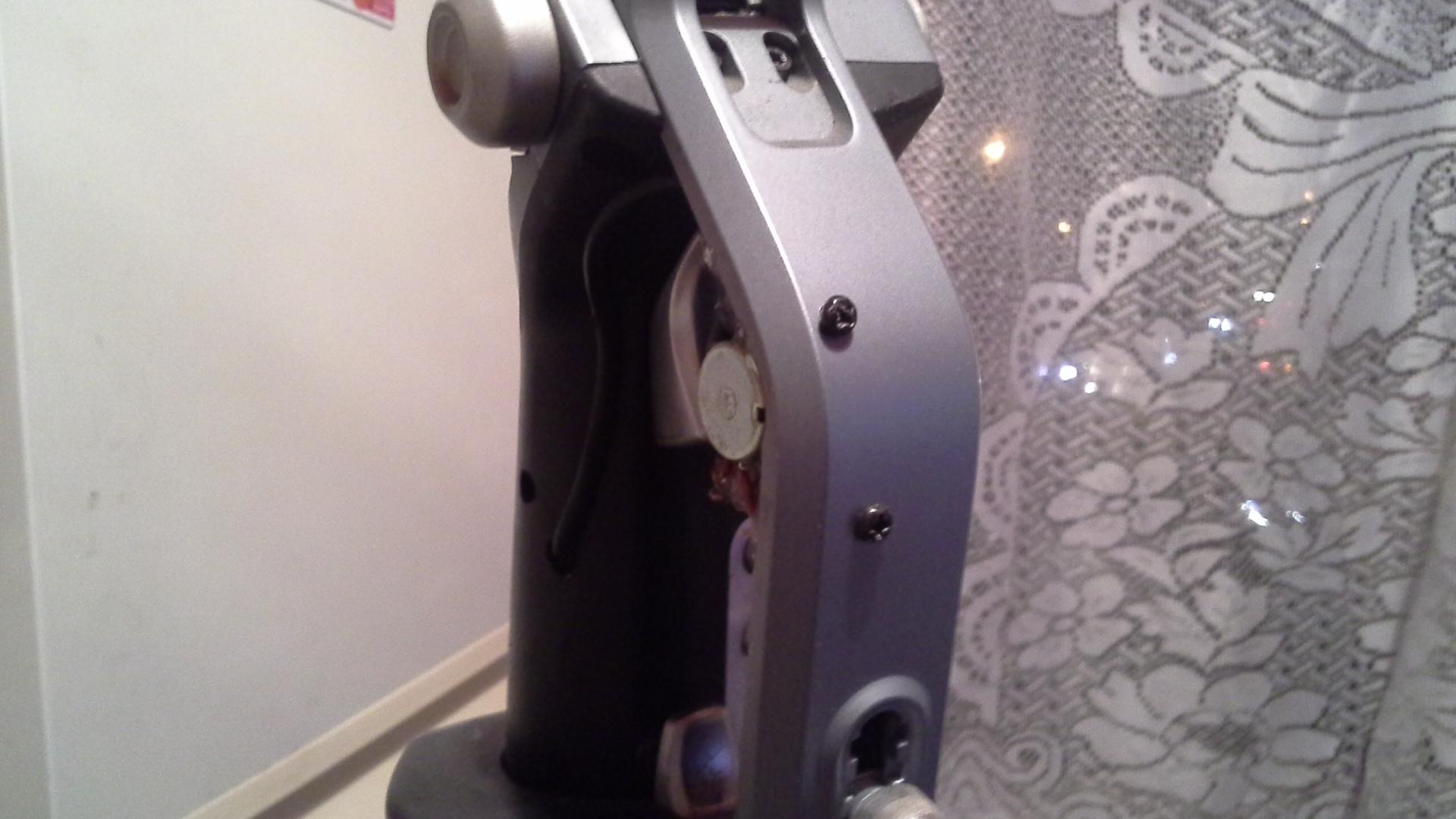

Для крепления к гарде 52 использовал "ушки" на корпусе блока твиста. Отрезал две пластиковые трубки подходящие по диаметру. Трубку саморезом к блоку через "ухо" и с другой стороны саморезом к гарде. Плечо между точками крепления и рычагом достаточно большое а толщина стенок гарды не достаточна и при использовании тормоза есть риск выломать его из гарды,  поэтому все пространство между гардой и блоком твиста заполнил термоклеем.

Для фиксации рычага в головке блока необходимо сделать пропил. Рычаг временно фиксировался термоклеем для необходимости подгонки изгиба и прочего, но так и остался
