Стартер Коффмана

[Black_Fox]

Тем, кто интересуется техникой  и запускает мотор в нашей игре наверняка интересно будет узнать про "американский" способ запуска мотора, но сначала о том, как вообще запускали моторы во время войны.



Самый распространенный способ запуска мотора это электрический стартер (как в современных машинах) - небольшой электромотор, запитаный от АКБ проворачивает маховик, и даёт мотору первые циклы. Лётчику кроме всех обычных предпусковых приготовлений нужно нажать всего одну кнопку:





Однако у такого способа есть минусы - запуск большого мотора (у маленького bf-109 объём мотора составлял примерно 40 литров) это всегда лотерея. Полевые условия, температуры, изношенность мотора (средний моторесурс авиадвигателя тех лет - всего 50-400 м/ч), качество масел и бензина, военная подготовка обслуживающего персонала - всё это могло привести к неудачным попыткам пуска.Но если электростартер на современных машинках можно крутить десятки раз подряд, то электростартер авиадвигателя необходимо было длительно охлаждать после каждой попытки и таких попыток ввиду ограниченного ресурса АКБ было немного. После 2-3 попытки приходилось силой мышц заводить машину как ключом:



Поправка.На фоке стоит инерционный стартер.

https://www.youtube.com/watch?v=4Y5LBUVS1T8#t=34

а тут усё как надо.

https://www.youtube.com/watch?v=_a_TETqe1Cg#t=17



Те, кто хоть раз заводили хотя-бы УАЗ "кривым" стартером могут представить себе, на что это похоже, с поправкой на то, что авиамотор раз в 15-20 больше по объёму.

Хорошим выходом в таких условиях являлась станция, которая ездила по полю между заводящимися самолётами и давала им электричество или воздух (если мотор пускался воздухом). Но, если самолёт аварийно сел на площадке в труднодоступном месте, куда с трудом можно доставить рембригаду и топливо, туда же нужно было везти и станцию для того, чтобы запустить мотор.

Ввиду сложностей и временных затрат с электро- и пневмо- запуском, американец Коффман  придумал стартер идеально подходящий для быстрого запуска самолёта в полевых или труднодоступных условиях, вот как он работает:





Для запуска мотора нужно вставить специальный холостой патрон, пролить мотор и "выстрелить" - патрон даёт необходимый импульс поршню, поршень толкает маховик и... всё! Попыток старта - столько, сколько патронов в карманах, не нужна станция или сильный помощник, на запуск аварийно севшего самолёта можно приезжать с бочкой бензина и коробкой патронов.

Такая оригинальная и простая система дополнительно к электростартеру ставилась на множество американских самолётов, спитфайры, тайфуны и даже представлена в фильме "Полёт Феникса":



http://www.youtube.com/watch?v=IACjOvyx5hs#t=10





*Вики о стартере Коффмана: http://en.wikipedia.org/wiki/Coffman_engine_starter

Изменено 27 января 2015 пользователем -=77fs=-_zorat_79

[bmppanda]

отличная статья,давно ждал чего то подобного!хотелось бы еще узнать про праймер и двигатель с непосредственным впрыском топлива,обязательно ли использовать ручной насос!?(в доре не обязательно,а почему!?)

Изменено 27 января 2015 пользователем bmppanda

[impulse200]

Очень интересно.



У меня вопрос. Почему нельзя инерционный стартер раскручивать электродвигателем?

[BRZ513]

Спасибо, не знал.

Очень интересно.



У меня вопрос. Почему нельзя инерционный стартер раскручивать электродвигателем?

Скорее всего из-за того, что энергия на раскрутку инерционного стартера, который раскрутит двигатель, будет выкинута в воздух... Ибо закон сохранения энергии никто не отменял

[SAS_47]

Очень интересно.



У меня вопрос. Почему нельзя инерционный стартер раскручивать электродвигателем?

Инерционные системы запуска обычно имеют электрический и ручной запуск.

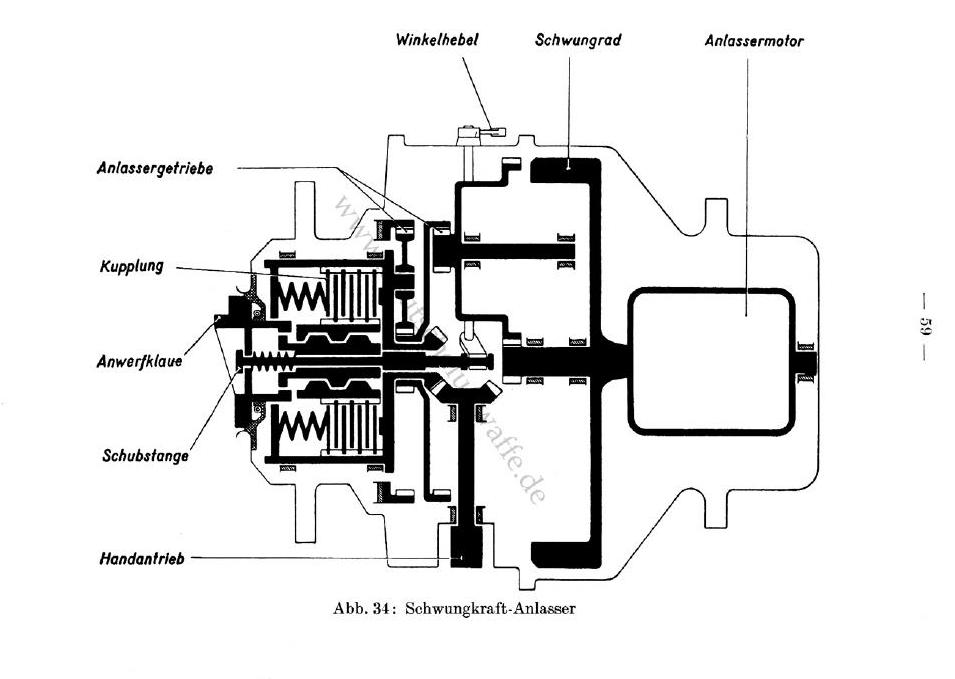

 Во вложении инерционный стартёр DB601.

Справа электромотор.



З.ы. основные системы запуска поршневого двигателя  в 40годах.



Электростартёр.

Воздушный запуск.

Инерционный запуск.



А также.

Ручной  и от внешнего стартера.

Изменено 27 января 2015 пользователем SAS_47

[SAS_47]

Система запуска Мерлин/Паккард (Спитфайр/Мустанг)



Электростартёр и ручная система прокручивания (19)

Изменено 27 января 2015 пользователем SAS_47

[SAS_47]

По теме.

http://www.yaplakal.com/forum2/topic923170.html

[SAS_47]

з.ы.

При пиростарте нежнейший авиадвигатель получает очень чуствительные инерционные перегрузки.

И электричество всё равно необходимо для прокачки двигателя маслом и создания давления  толива электическими помпами, обычно применяемых на американских самолётах.



На инерционных стартерах стоят фрикционные муфты для более плавной и мягкой раскрутки двигателя.

Изменено 27 января 2015 пользователем SAS_47
