HOTAS WARTHOG замена внутреннего шарнира

[=MG=Dooplet11]

    В джойстике HOTAS WARTHOG внутренний шаровый шарнир, служащий для фиксации ручки джойстика от проворота  "по твисту" является слабым элементом, и часто рассыпается при активных манипуляциях ручкой, "убивая" при этом своими обломками и датчик положения магнита. Для предотвращения этого рекомендую изготовить этот шарнир из бронзы или фторопласта. Эскиз вот:

    Особенно рекомендую тем, кто пользует удлиннители.

     Сам процесс замены штатного шарнира на самиздат покажу позже в этой теме.

[=MG=Dooplet11]

Вот так выглядит рассыпавшийся шарнир:

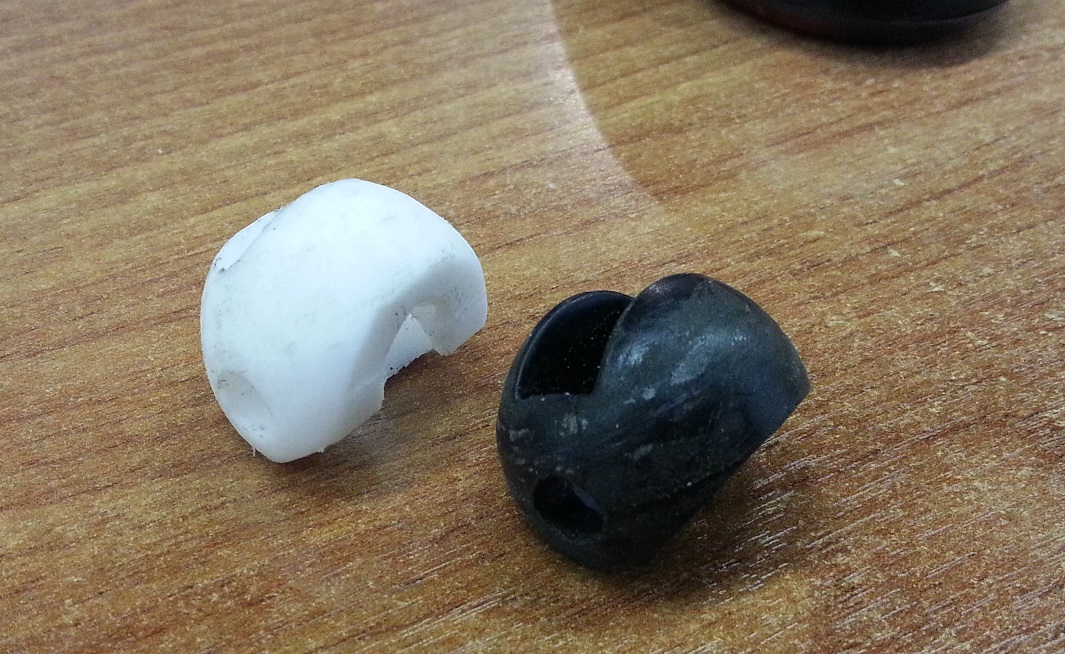

Белый, - самиздат из фторопласта, черный , - родной, склееный цианакриловым клеем (к сожалению, лечение клеем  не надолго):

[olegiy]

Круто. Спасибо. А штифты? Под их шляпку проточки в шарнире  не заметил. И их длина?

И совет ваш нужен технологический. На каком оборудовании лучше всего это чудо делать?

[=MG=Dooplet11]

Вполне можно "на ты". Оси (эскиз) вечером или завтра выложу. Шляпка прячется в другой детали.  Шарнир точили на универсальном токарно-винторезном 1К62, в любой МТСе есть.  Пазы и отверстия на фрезерном выбирали. Не за один переход, естественно. Лучше делать, конечно на обрабатывающем центре. Но не везде они есть, а хорошими токарями еще не оскудела земля русская!

[Shkval]

Ты отправь шарнир трастмастерам. Пусть поглядят как его делать надо:-)

[=MG=Dooplet11]

Я думаю, они знают, как надо. Но могут так, как делают. Это как с БзС.

[Sita]

на заказ бы  такое

[ROSS_BerryMORE]

во-во )) а скока стоит? Взял бы про запас

[JGr124_Barakuda]

=MG=Dooplet11

stp можешь скинуть?

Изменено 22 декабря 2014 пользователем JGr124_Barakuda

[=MG=Dooplet11]

во-во )) а скока стоит? Взял бы про запас

Есть один контакт с Авито, они под заказ просят 3000р за металлический, плюс пересылка.

=MG=Dooplet11

stp можешь скинуть?

Если только завтра.

[bpm]

Тоже киньте в личку плз контакт изготовителей пожалуйста.

[JGr124_Barakuda]





Если только завтра.

В принципе, ладно, сам замоделю, несложная деталь. за чертеж спасибо!

[=VIRPIL=Baur]

Баракуде ничего не давайте! Жду не дождусь когда у него джой накроется - хоть полетаю спокойно

[=KK=Frezak]

Надо будет на работе на ЧПУ-шнике попробовать сделать

[=MG=Dooplet11]

Теперь о том , как все собрать-разобрать. Опишу сборку, разборка в обратной последовательности. Итак:

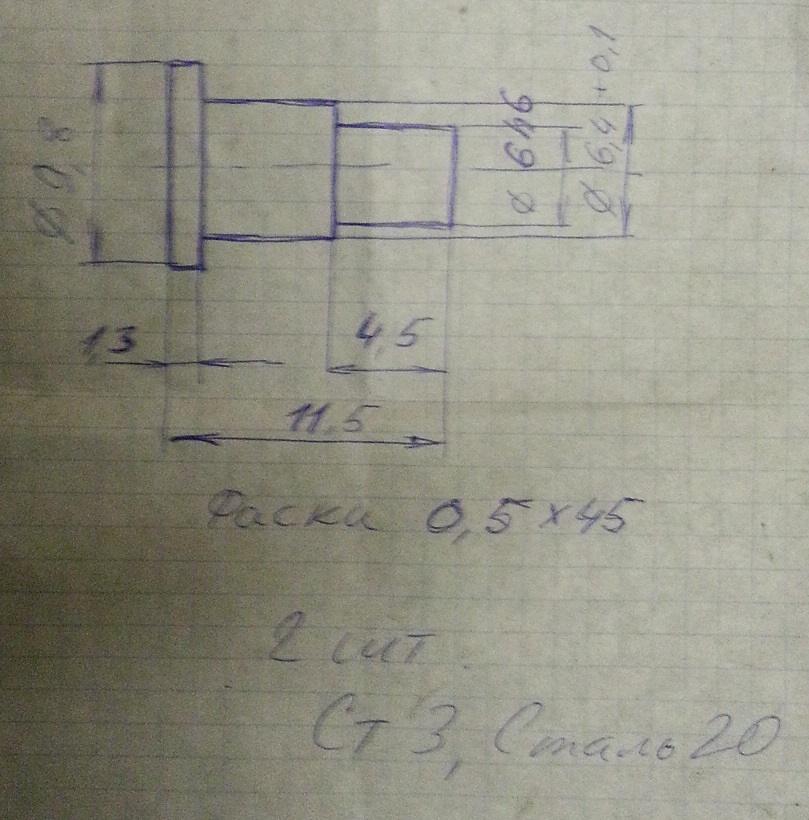

Рис 1.Это эскиз осей:



Рис 2. Это стальные оси и их пластиковые штатные собратья:

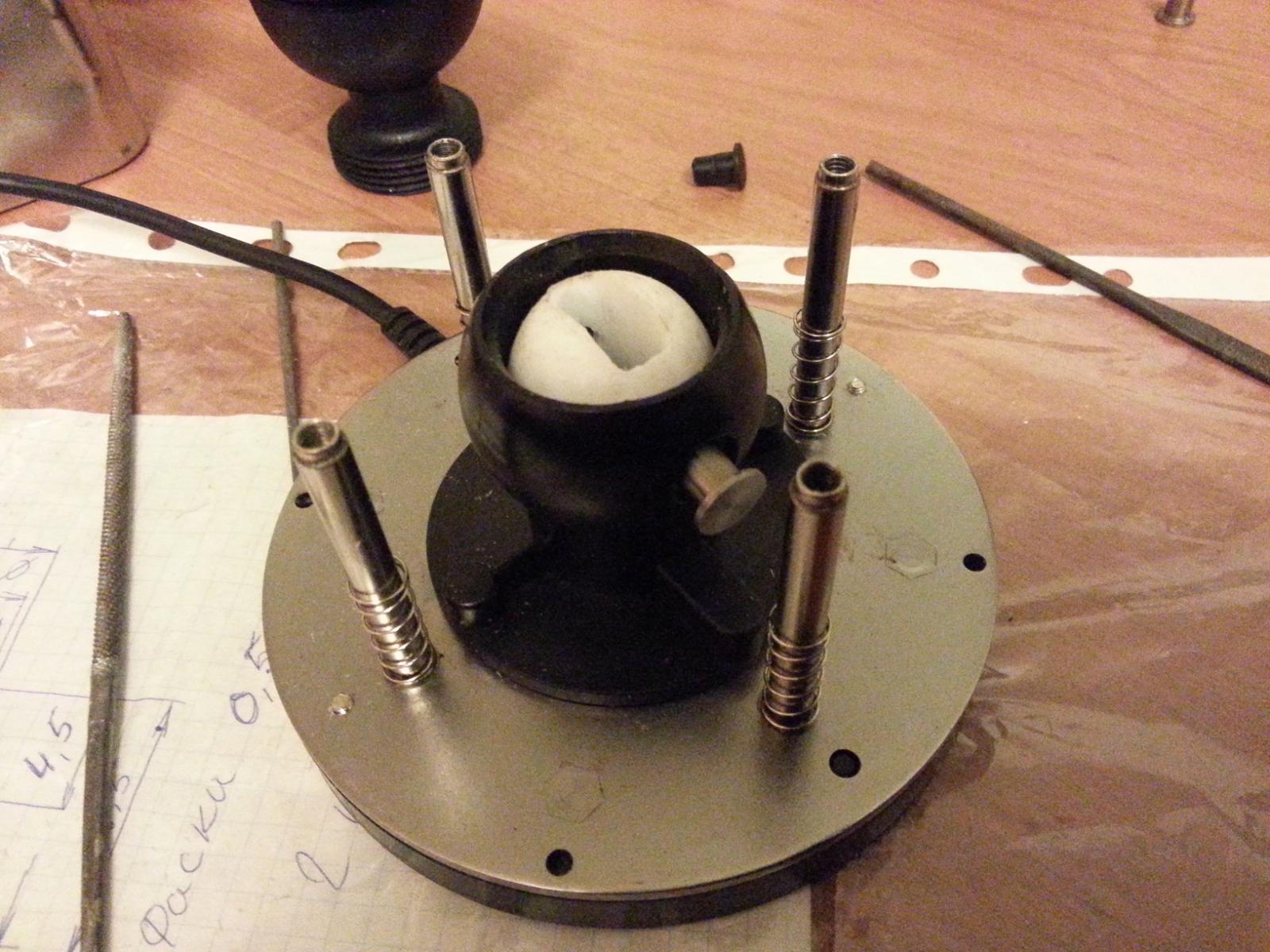

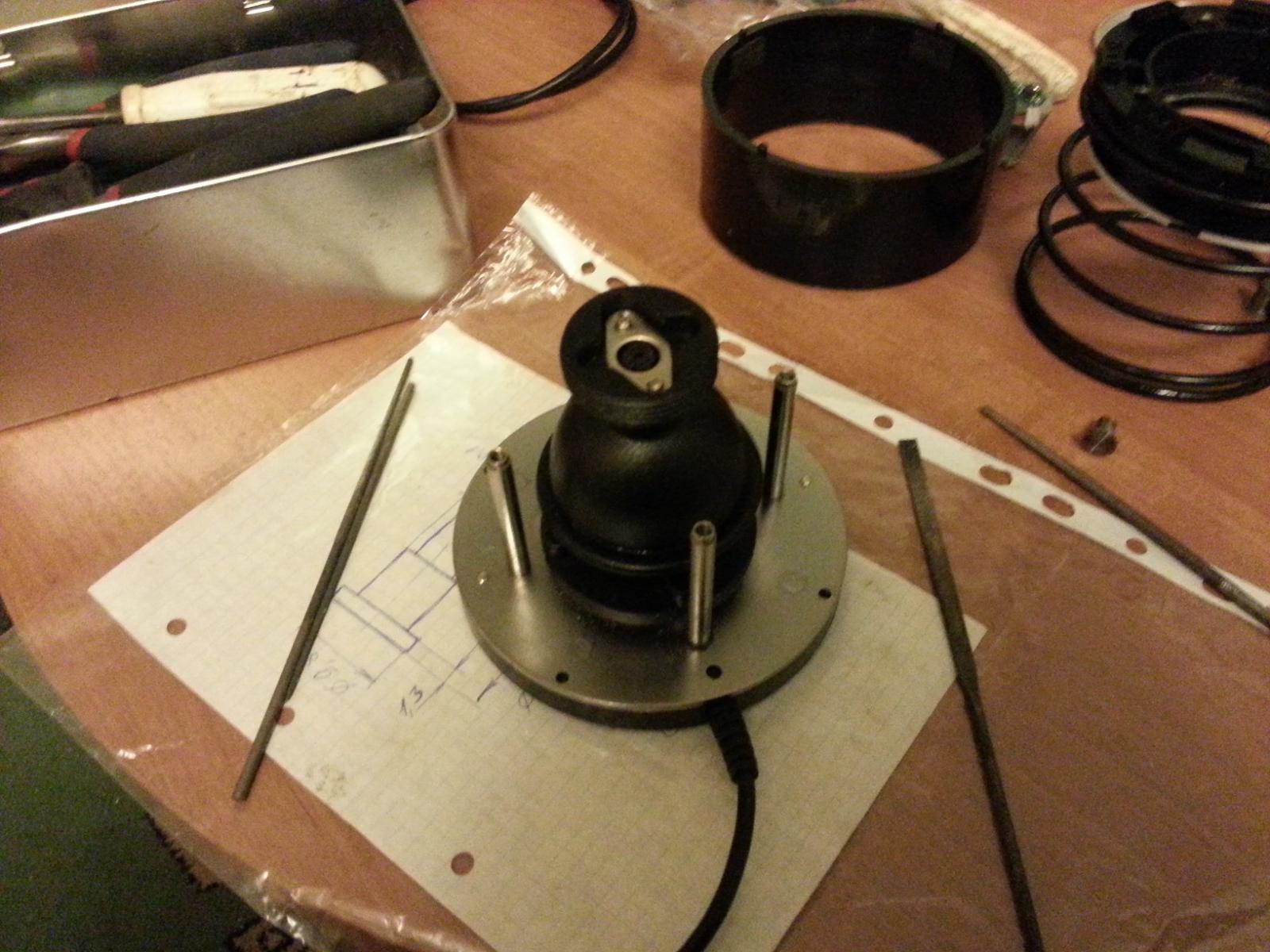

Рис 3.Ставим на место внутренний шарнир и вставляем оси:

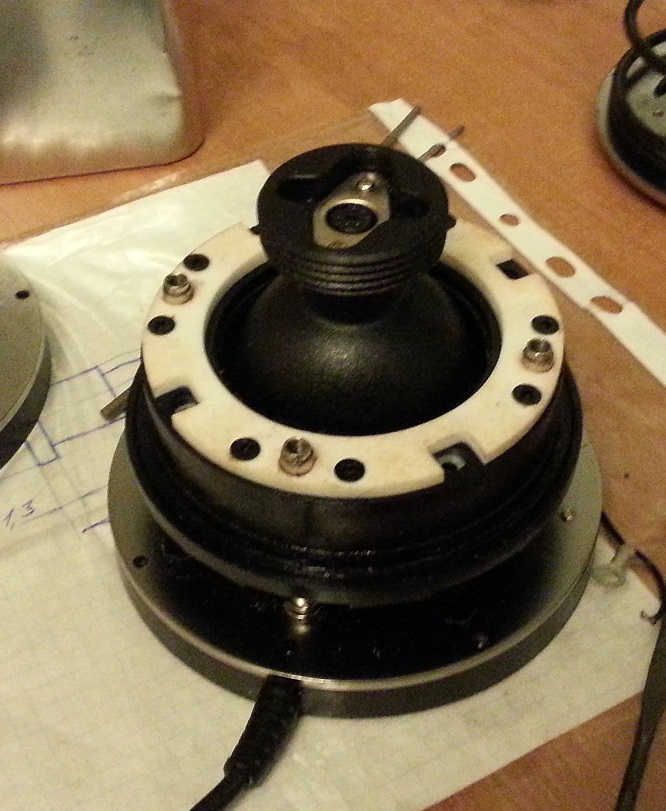

Рис 4. Пришлось немного поработать надфилем, чтобы обеспечить ход внешнего шарнира вдоль паза, для этого пару раз нужно , пропустив провода (Рис 5), надеть внешний шарнир и крышку (Рис 6, Рис 10) и проверить ход внешнего шарнира:



Рис 5. Пропускаем провода верхнего шарнира в паз...:



Рис 6. ...И одеваем верхний шарнир:



Рис 7. Ставим на место четыре пружины и опору большой пружины:

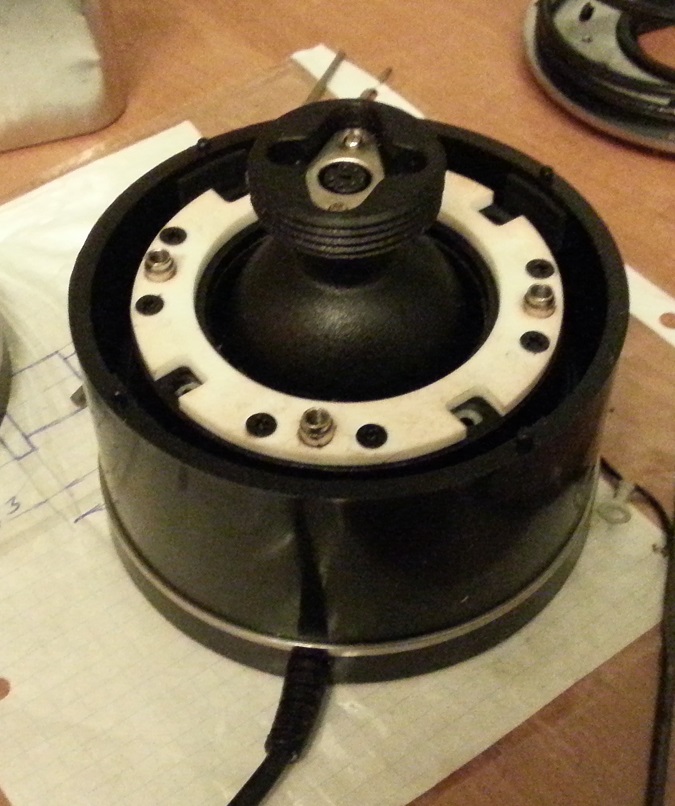

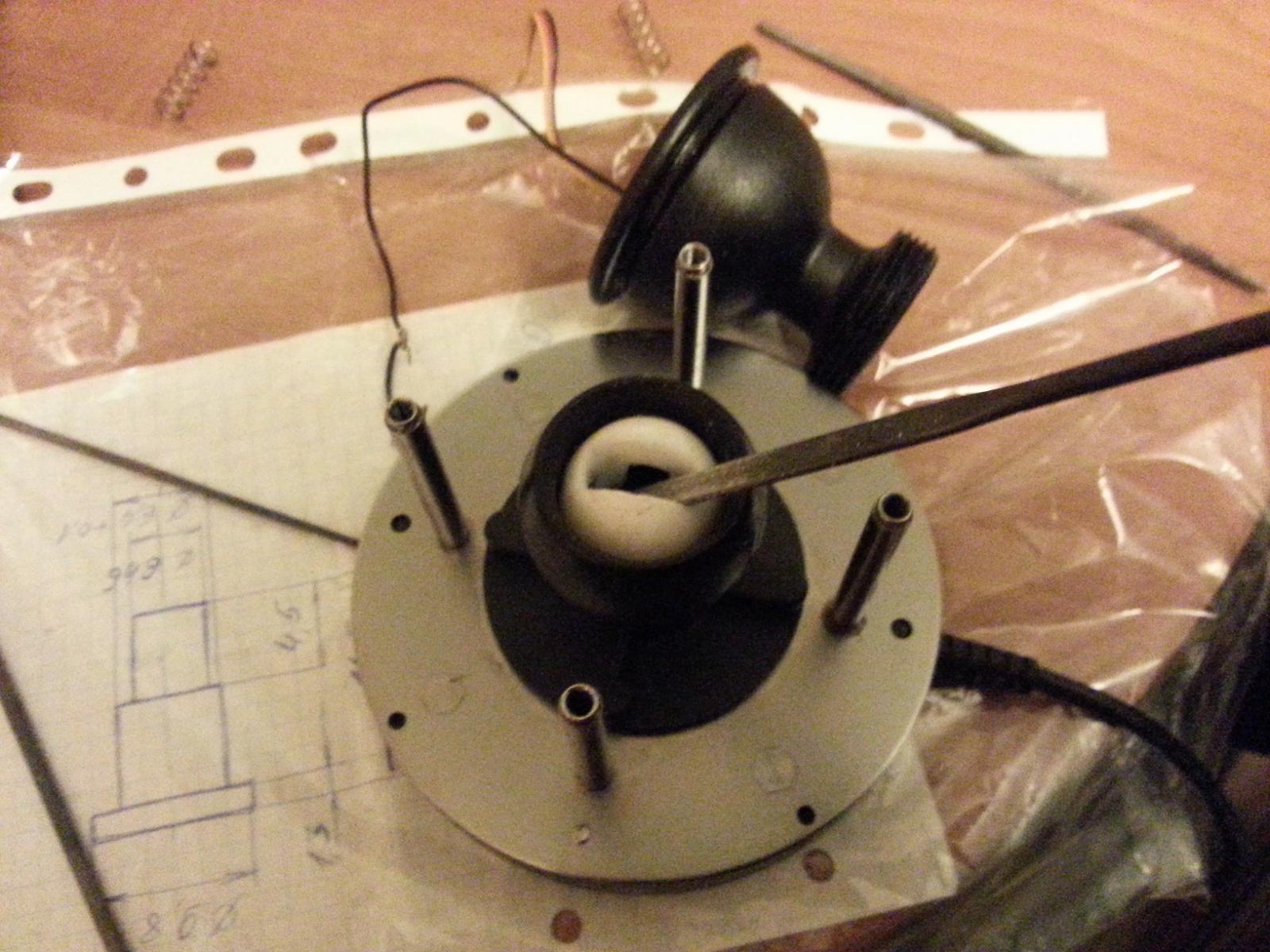

Рис 8. Устанавливаем корпус...:



Рис 9. ...Большую пружину...:

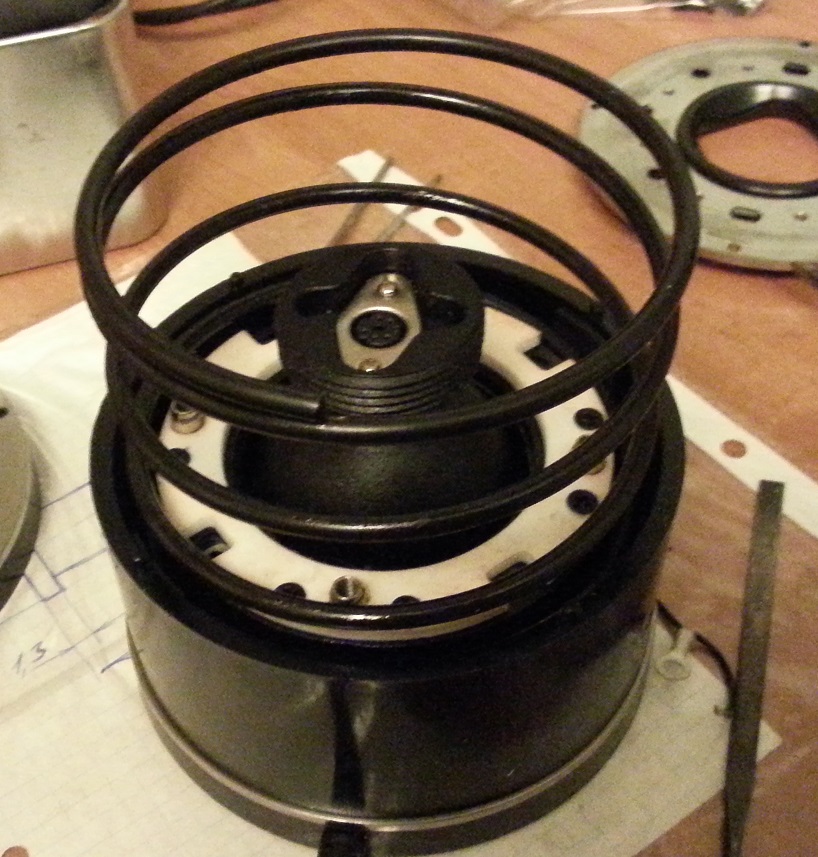

Рис 10. ...И крышку:

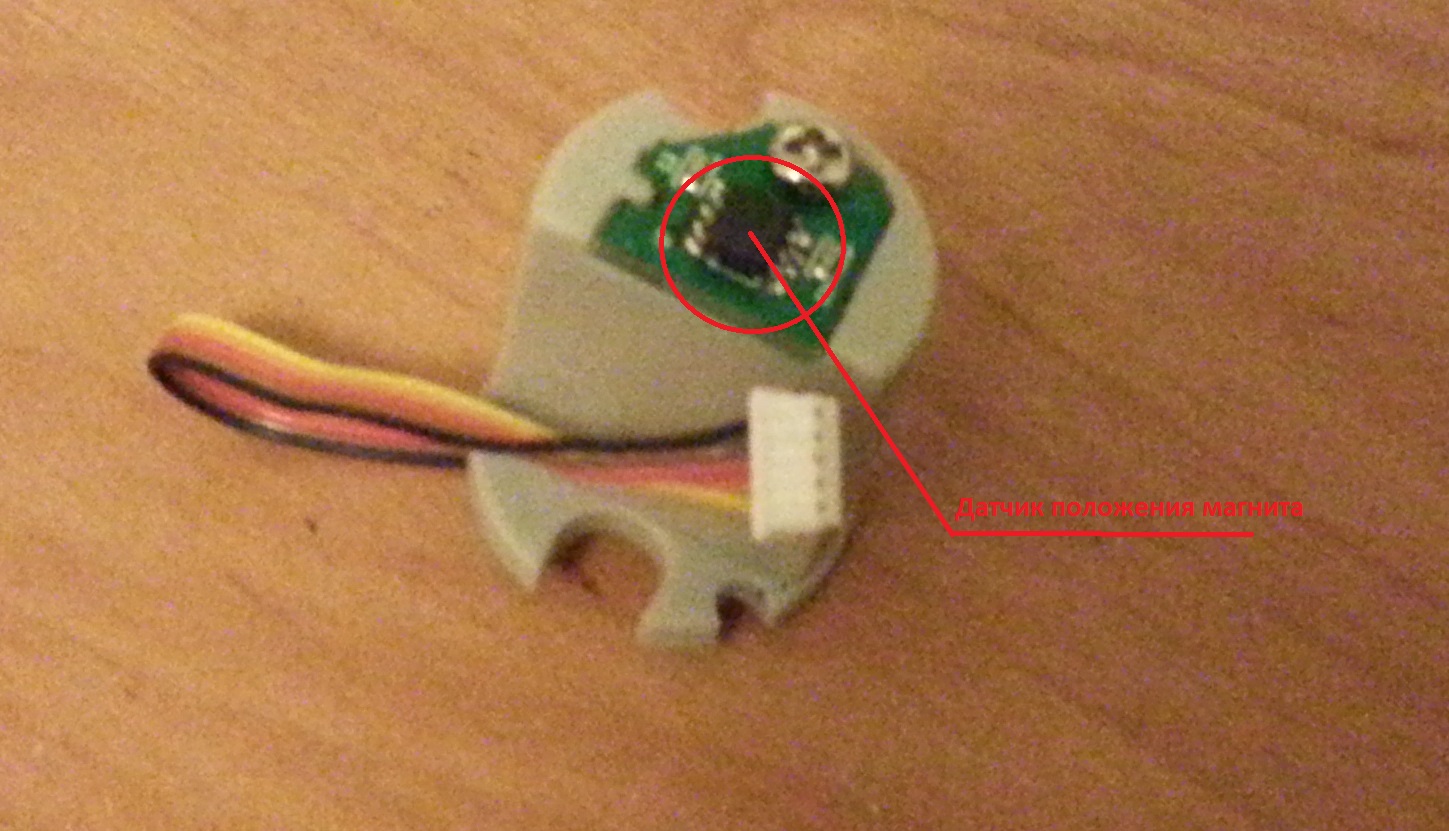

Рис 11. Теперь преходим к нижней части. Это пластиковый стакан с платой датчика положения магнита. Именно этот датчик может снести рассыпавшийся шарнир. Я с трудом нашел замену. Обошлось в 1500руб.  Но можно и не найти, поэтому лучше предвосхитить события и заменить шарнир на более крепкий, пока не поздно :

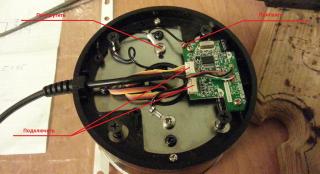

Рис 12. Прикручиваем двумя саморезами стакан с платой датчика:

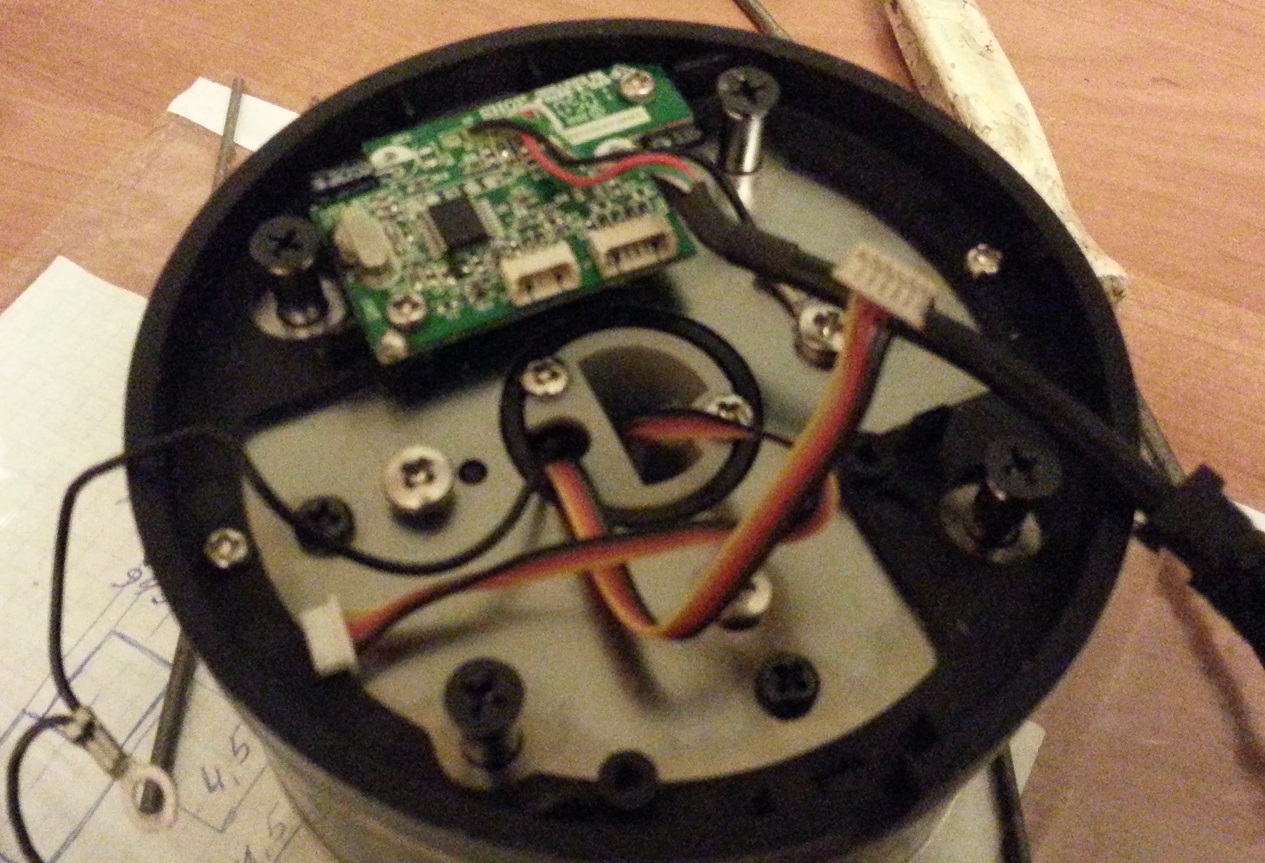

Рис 13. Припаиваем массовый провод разъема ручки, прикручиваем саморезом разем к массе и вставляем два штекера:



Все. Осталось поставить на место ручку джоя и откалибровать джой прогой TM Joystick Calibration tool 1.13 прога в архиве:

TM Joystick Calibration tool 1.13.zip

Удачи!



[AndreyYakobzon]

А может верхний шарнир тоже из фторопласта делать? материал более скользкий, может ход будет более плавный?

[JGr124_Barakuda]

Полиамид ПА6 (капролон) еще очень хороший материал для таких штук, продается в прутках и плитах.

[=MG=Dooplet11]

А может верхний шарнир тоже из фторопласта делать? материал более скользкий, может ход будет более плавный?

А смысл? Там пластик толстый, прочности хватает. С внутренним шарниром проблемы, думаю, порождаются несоблюдением технологических режимов литья. Сокращают время охлаждения в прессформе, результат, - внутренние напряжения , шарнир лопается по концентраторам напряжений (острым углам паза).

[olegiy]

Нашел у себя контору которая продаёт полиамид и может изготовить из него  данную деталь.

http://vpk-63.ru/metalloobrabotka-toliyatti

http://vpk-63.ru/kaprolon-poliamid6-toliyatti

Отправил запрос, жду ответа.

И как я понимаю нам ни чего не мешает усовершенствовать конструкцию, добавив туда подшипники.

[=MG=Dooplet11]

Полиамид ПА6 (капролон) еще очень хороший материал для таких штук, продается в прутках и плитах.

Можно попробовать.

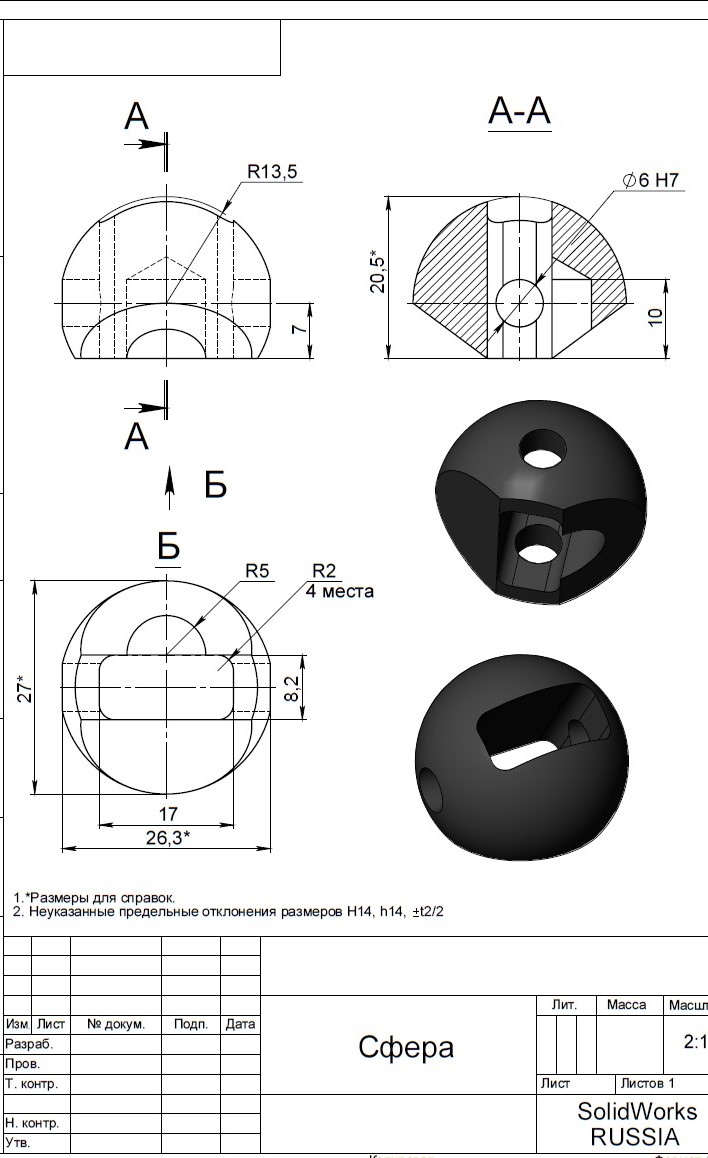

Вот step:

Сфера.zip

[=MG=Dooplet11]

 Есть у нас рядом гидроэррозионная обработка. http://reofizika.ru/foto-gidroabrazivnoy-rezki.html

Бросил им запросик на изготовление 10 -20 деталей. Подожду, что ответят. Шестерни они делали хорошо. в том числе и гипоидные. Что интересно, хоть из стекла, хоть из дерева.

[ROSS_BerryMORE]

Ну стеклянный нам точно не нужен)))) и разобьем и руки порежем))))

[Ahtuba]

Дуплет, а в чем же причина "твиста" у ручки?

Паз разработался на внутреннем шарнире или "стерся" шток внешнего шарнира (на конец которого крепятся магнитики)?

[=MG=Dooplet11]



Дуплет, а в чем же причина "твиста" у ручки?

Паз разработался на внутреннем шарнире или "стерся" шток внешнего шарнира (на конец которого крепятся магнитики)?

Начальный , на новом джое, твист из-за зазора, который нужен, чтобы провод протащить при сборке.Зазор небольшой. Но поскольку ширина паза сопоставима с опорной длиной (шток почти квадратный), угол проворота становится ощутимым. Плата за компактность узла. На Т16000 конструктивно узел такой же, но ширина паза составляет 1/4 от длины опорной поверхности. Люфта практически ноль, но сам узел в четыре раза больше.

ПыСы. Гидроэррозия не отвечает на запрос. Мой токарь точит два шарнира из бронзы. Сделает до Нового Года, с одним устроим новогоднюю лотерею. Если успеет.

[olegiy]

Мои тоже молчат. Предновогодний завал.

[Ahtuba]

Начальный , на новом джое, твист из-за зазора, который нужен, чтобы провод протащить при сборке.Зазор небольшой. Но поскольку ширина паза сопоставима с опорной длиной (шток почти квадратный), угол проворота становится ощутимым. Плата за компактность узла. На Т16000 конструктивно узел такой же, но ширина паза составляет 1/4 от длины опорной поверхности. Люфта практически ноль, но сам узел в четыре раза больше.

ПыСы. Гидроэррозия не отвечает на запрос. Мой токарь точит два шарнира из бронзы. Сделает до Нового Года, с одним устроим новогоднюю лотерею. Если успеет.

Спасибо. Понятно. Мне показалось, что шток имеет конус и по идее должен плотно войти в паз шарнира по ширине.

Изменено 26 декабря 2014 пользователем -DED-AHTUBA

[=MG=Dooplet11]

Спасибо. Понятно. Мне показалось, что шток имеет конус и по идее должен плотно войти в паз шарнира по ширине.

Это конус литьевой. Не будь его, из прессформы деталь не извлечешь.

[JGr124_Barakuda]

=MG=Dooplet11 а какие симтомы перед разрушением? люфты появляются или просто внезапно разрушается?

[=MG=Dooplet11]

У меня внезапно. Но однозначно после резких манипуляций в азарте боя, кистью случайно крутанул, - хрясь! сигнал на оси пропал, твист появился.

Размер джоя под мужскую лапу, а прочность под детскую. Но я писал выше, что это скорее всего из-за нарушения технологии литья. Китайские рабочие выработку гонят.

Разобрал сегодня джой посмотрел, как фторопласт стоит, вроде ничего, не плывнт под нагрузкой.

[Yarun_RUS]

Братцы! У меня именно такая печалька сёдня и приключилась! Чем дальше "лечу" в авиасимах, тем больше понимаю, что всё что из фабрик, всё гавно! Надо брать или Баура или ВКБ, тем более что ручка с Кабана на них идёт. Педалями (спасибо Еноту) от Баура я разжился, теперь бы  настульником, да бакс скаканул. Я посмотрел фотоинструкцию уважаемого Дуплета, но не понял, а как собственно вынимать сей шарик, точнее, держащие его оси?

[olegiy]

Я их изнутри изогнутым пинцетом выдавливал.

Изменено 27 декабря 2014 пользователем olegiy

[Yarun_RUS]

Я их изнутри изогнутым пинцетом выдавливал.

Спасибо, я учту! А можно мне тоже вытачить этот чёртовый шарик?

[=MG=Dooplet11]

Важное дополнение! Проточку Ф10 лучше сделать с двух сторон!!!

[II./JG51Walther]

Дуплет,а за какое время ты так над шарниром надругался?

[=MG=Dooplet11]

Сервимены приватно сказали, что на витринных обью размах частенько этот шарнир трещит. Не любит он крутильных усилий на ручке.А у меня два по полгода. Больше не жили, третий штатный решил не искать, заменить на самоделку.

[JGr124_Barakuda]

С твистом долго летал? я да же зацепиться на своем толком не могу кистью чтоб крутильный момент приложить, разве что за курок зацепиться

[=MG=Dooplet11]

Не было твиста, люфт небольшой был, не более. Спроите у Yrun-а, у него отчего и почему? ХЗ! Я пишу, как лечить.

[Yarun_RUS]

Отвечаю: Я, своего Кабана ,решил удлинить и удлинил. По аналогии с тем что мне ребята скинули: http://forums.eagle.ru/showthread.php?t=63585

Вот сие я и сделал! И докручивая нижнею пластмассовую гайку на "папу" базы Кабана, услышал звонкий щелчёк шарнира! Поможите чем сумеете, люди добрые! А то, у меня не лётная погода до второй половины января намечается...

[=MG=Dooplet11]

Отвечаю: Я, своего Кабана ,решил удлинить и удлинил. По аналогии с тем что мне ребята скинули: http://forums.eagle.ru/showthread.php?t=63585

Вот сие я и сделал! И докручивая нижнею пластмассовую гайку на "папу" базы Кабана, услышал звонкий щелчёк шарнира! Поможите чем сумеете, люди добрые! А то, у меня не лётная погода до второй половины января намечается...

Сегодня токаря видел, пока не сделал. Думаю, теперь после каникул... Если раньше будет, маякну.

[Bravo]

Самый лучший способ,это не СПЕШИТЬ!!! Только тогда вы получите то что Вам необходимо!.

Если вы решились на Напольник, значит решили стать ХОРОШИМ истребителем.

 Джой на полу это далеко не самый лучший выход.

  Необходимо изготовить (или попросить  умельцев)  отдельный механизм управления с расположенным На Нём датчиками,а джой может лежать(хоть на шкафу)шутка)).Разумеется сразу понадобится вибронакидка на кресло))это как аксиома.

 С уважением..
