чертежи педалей

[carten78viktor78]

ДЛЯ СЕБЯ ДЕЛАЮ .вот и все

[carten78viktor78]

потом буду покупать джойстики от баура

[Tenzo]

Покупай сразу.

[carten78viktor78]

Primum-agmen во сколько  обошлись  эти педали

Изменено 3 января 2015 пользователем carten78viktor78

[Primum-agmen]

Primum-agmen во сколько  обошлись  эти педали



1500рэ вместе с подшипниками и болтами

[carten78viktor78]

спасибо

[=SOVA=Facker]

А фото готового девайса имееццо?

[carten78viktor78]

 будут изготовлены две педали ,  один будет недокомплекованным

Изменено 6 января 2015 пользователем carten78viktor78

[lkkka]

ну как ? изготовили?, что получилось?

[Gnom]

да полазь по инету там полно всего самого просьлго. есть даже из трёх дощечек

[lkkka]





да полазь по инету там полно всего самого просьлго. есть даже из трёх дощечек





я про то, что - чертежи точные ? все собралось нормально? работает?

[Primum-agmen]

я про то, что - чертежи точные ? все собралось нормально? работает?



а чему там собственно собираться то? все работает без нареканий



https://lh3.googleusercontent.com/9fWUj3PziYBD4MEi8l5G0hfrSfcioMp3U97Tvw0xcvo=w1153-h865-no



[Shkval]

В папке dxt нет площадок с подпятниками и загружателей. Поэтому перед тем как заказывать рекомендуется их добавить.

[Primum-agmen]

ага, площадки забыл, а что под "загружателем" понимается?

[Shkval]

Пластинка 4мм с упором

[Kess]

здравствуйте есть ли  у кого нибудь чертежи схемы педалей , нужна  любая схема, скидывайте друзья пожалуйста во тут

фото моих супер педалей

М.б. пригодится.

[Primum-agmen]

Пластинка 4мм с упором

упор для центровки педалей - банальный уголок, на фото видно

[Shkval]

упор для центровки педалей - банальный уголок, на фото видно

Вот я как раз про детали которые упираются в этот уголок:-)

[Primum-agmen]

stopor 4mm x 2 - в архиве присутствует

[Shkval]

Сегодня вырезали:-). Завтра пойду закуплюсь болтиками и подшипниками. Да и покрасить:-)

[Shkval]

Всё собрал, подключил к кугуару. РАБОТАЕТ. Датчик с кобры 3 серии. Теперь буду пилить механику на кугуара.

[VituzzoS]

Всё собрал, подключил к кугуару. РАБОТАЕТ. Датчик с кобры 3 серии. Теперь буду пилить механику на кугуара.



В папке dxt нет площадок с подпятниками и загружателей. Поэтому перед тем как заказывать рекомендуется их добавить.

Так площадки добавлял? Можешь выложить, пожалуйста? И скажи также, как и к чему крепил датчик,- что-то допиливал или сверлил? Просто если нести на фирму ,то хочется чтобы все детальки присутствовали и все дырочки. И как подключал к кугару?

и не увидел также нижней основы в архиве :

Изменено 23 марта 2015 пользователем VituzzoS

[Shkval]

Площадки добавлял. Датчик крепил к паре болтов на М6. Пришлось немного вырезать с краев где отверстия крепления.

Распиновка указана на http://www.cougar.flyfoxy.com/mods.php

Изменено 23 марта 2015 пользователем Shkval

[VituzzoS]

Площадки добавлял.

Спасибо. Можешь ,пожалуйста, выложить?

[Shkval]

Спасибо. Можешь ,пожалуйста, выложить?

Я немогу прикреплять сюда файлы в архиве. Напиши почту в личку и я тебе скину.

[Maxfly]

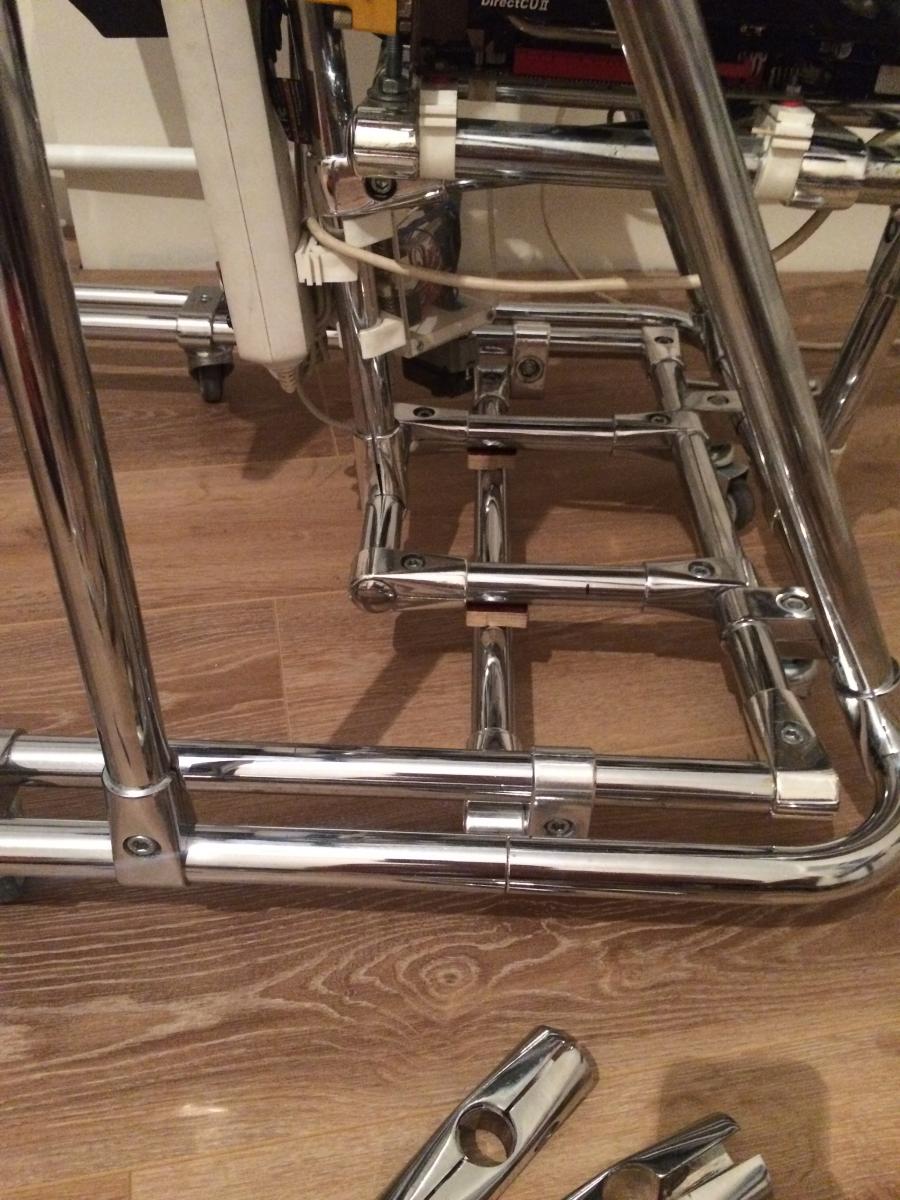

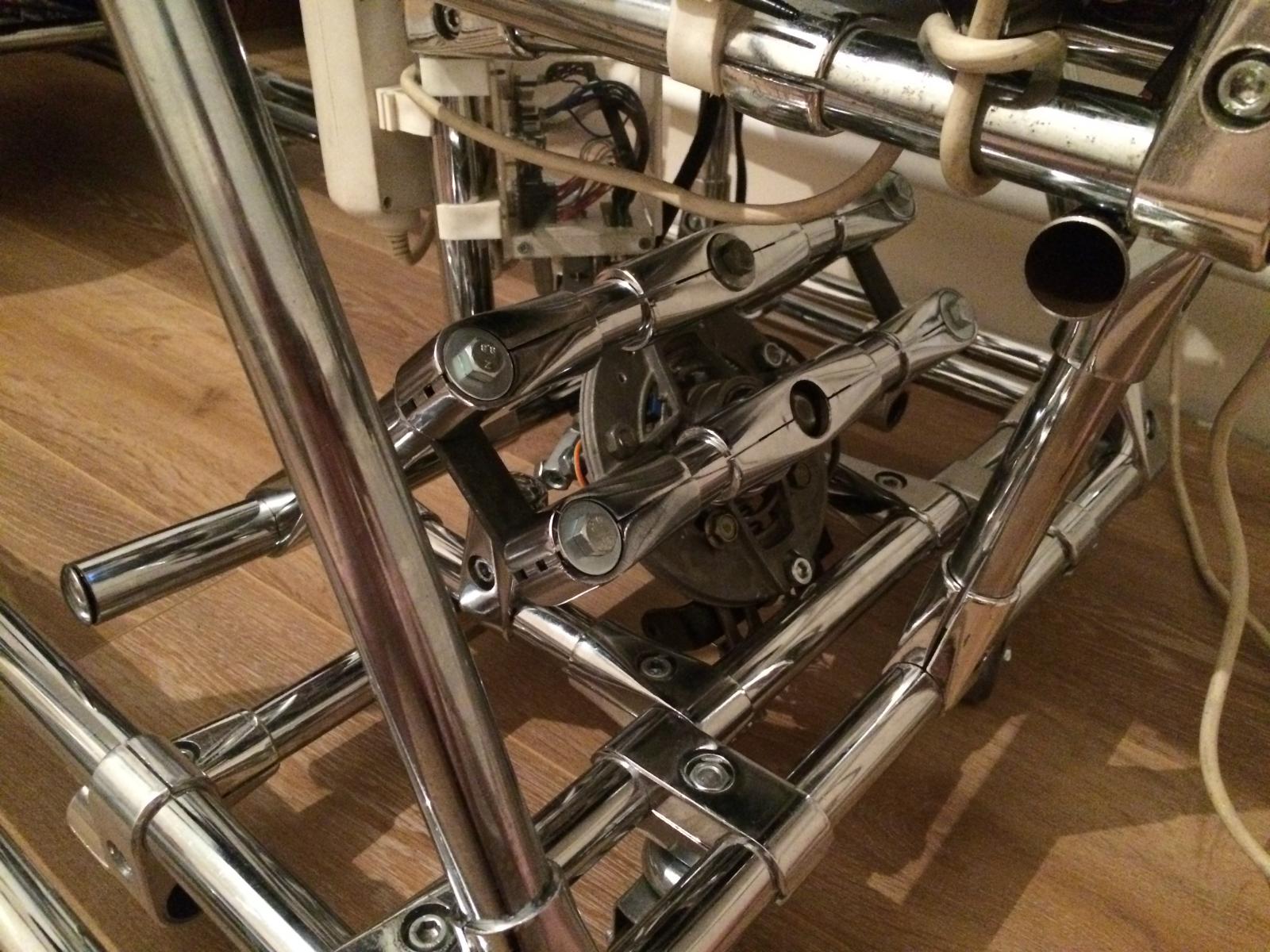

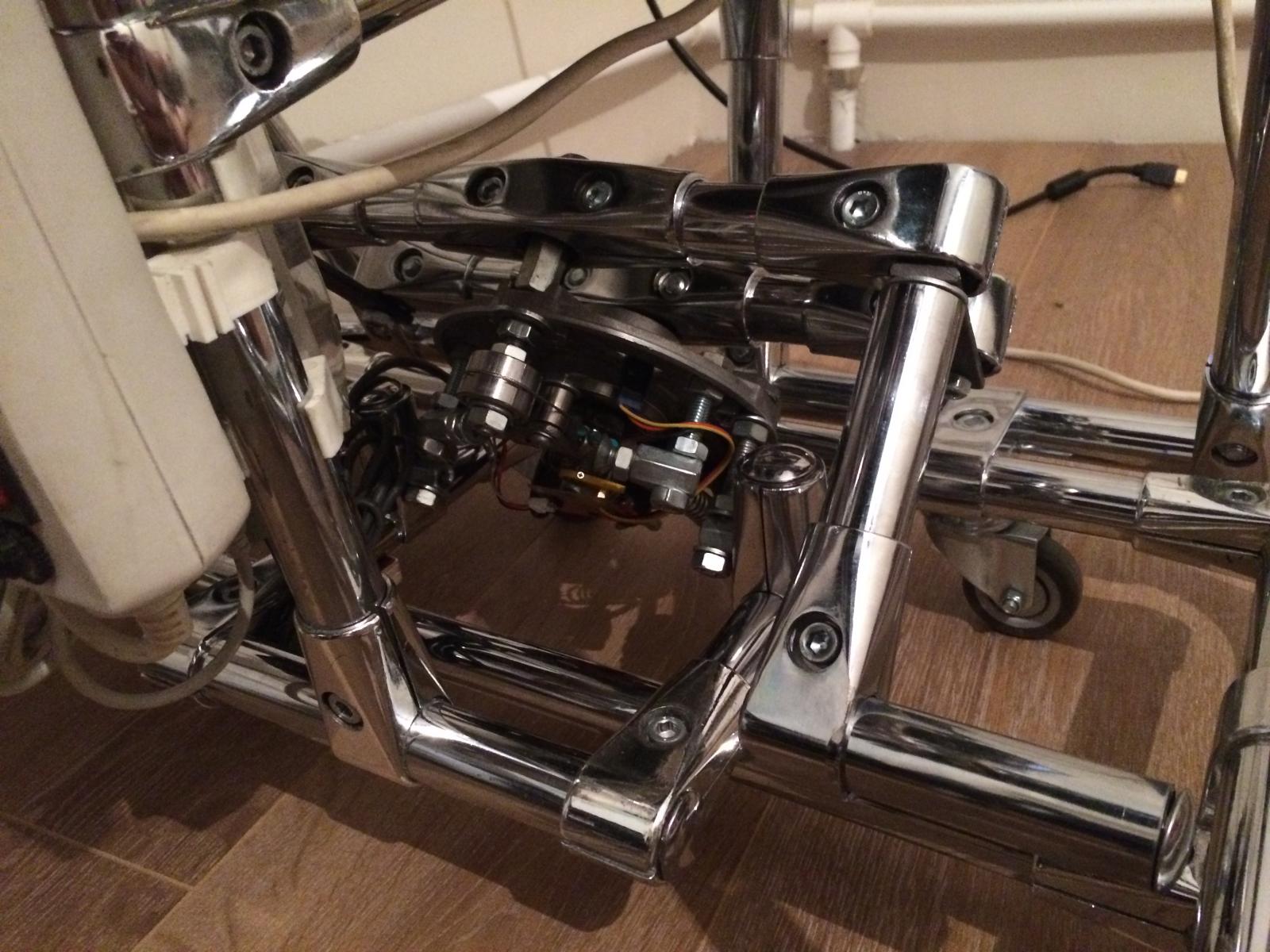

Педали из креплений джокер и подшипников 9х26х8. Схема проста, только база наклонена чтоб удобней было стопой управлять, проблема одна - пятки затекают от точечного контакта с полом, на этот счет у меня пока нет идей.

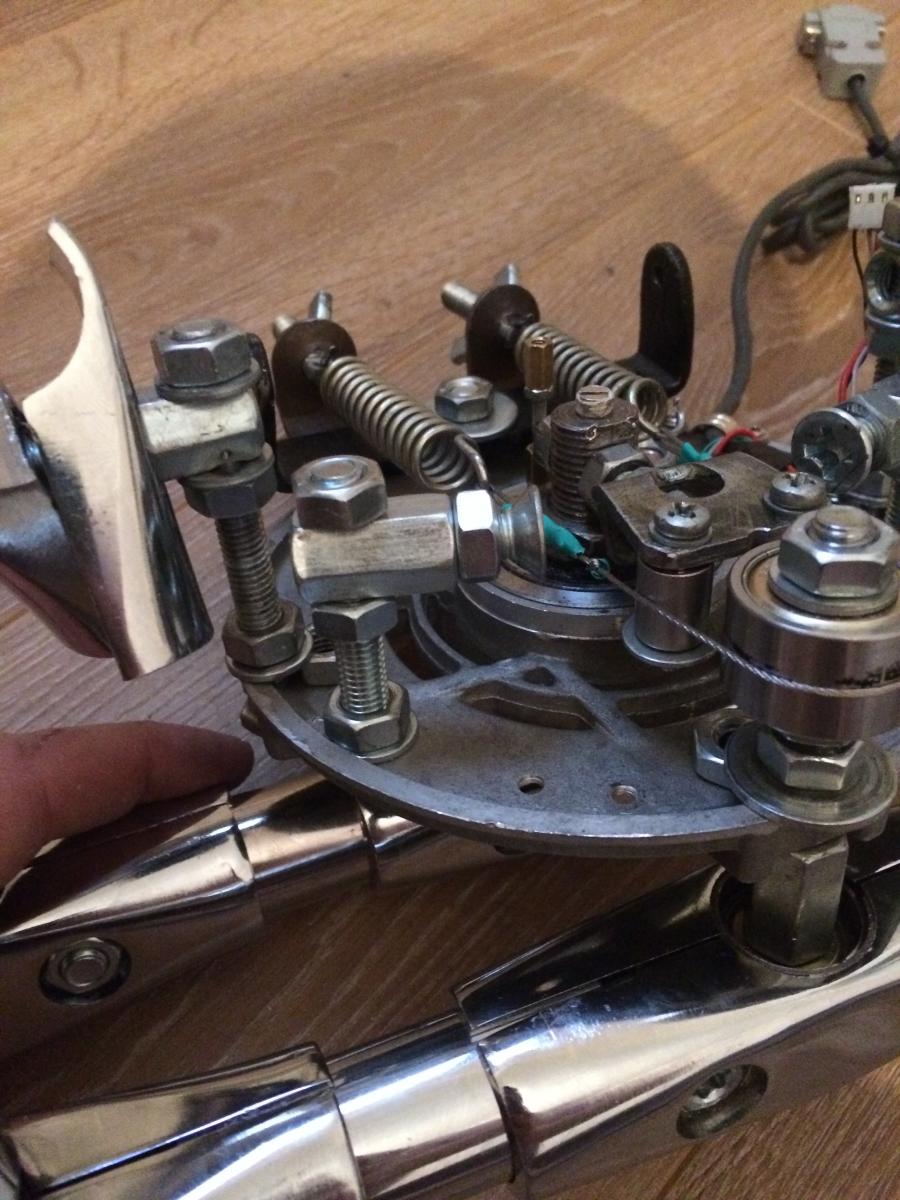

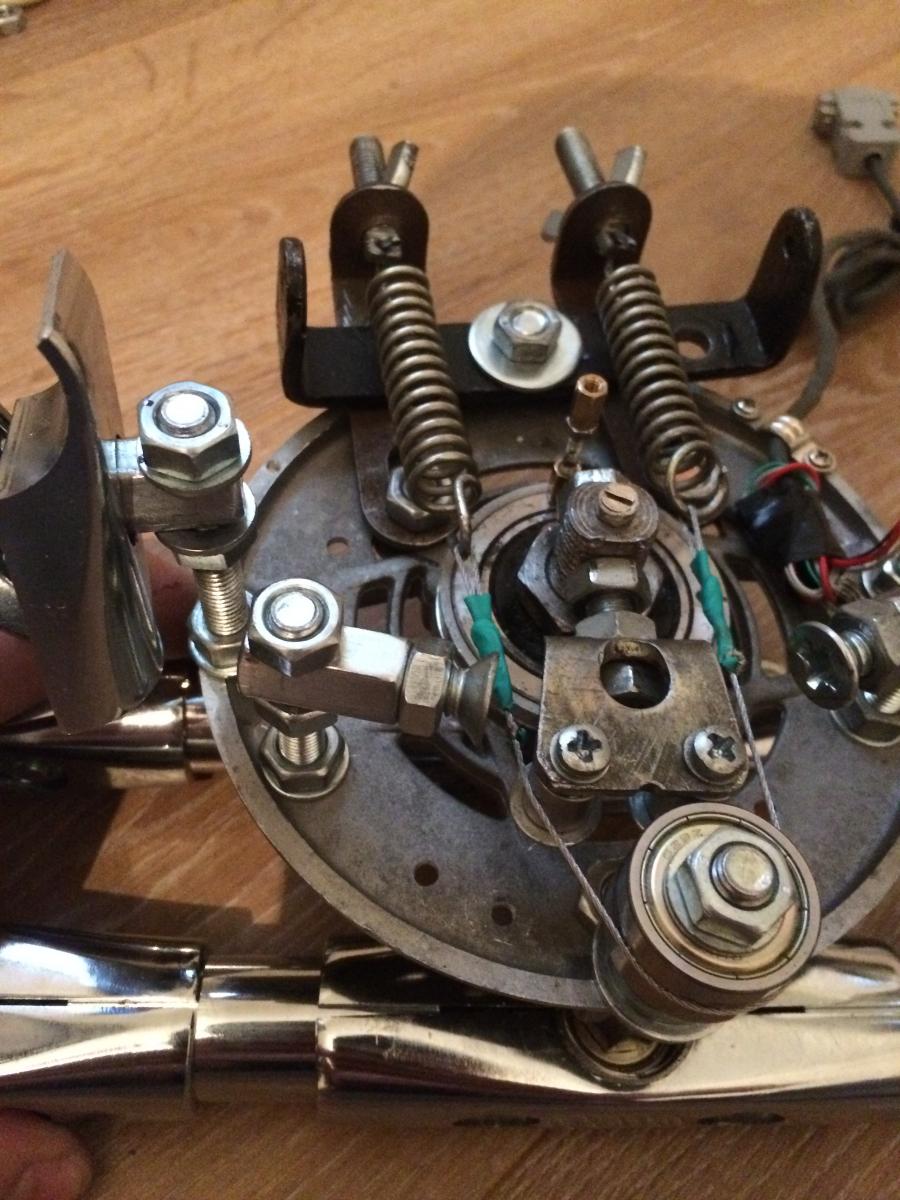

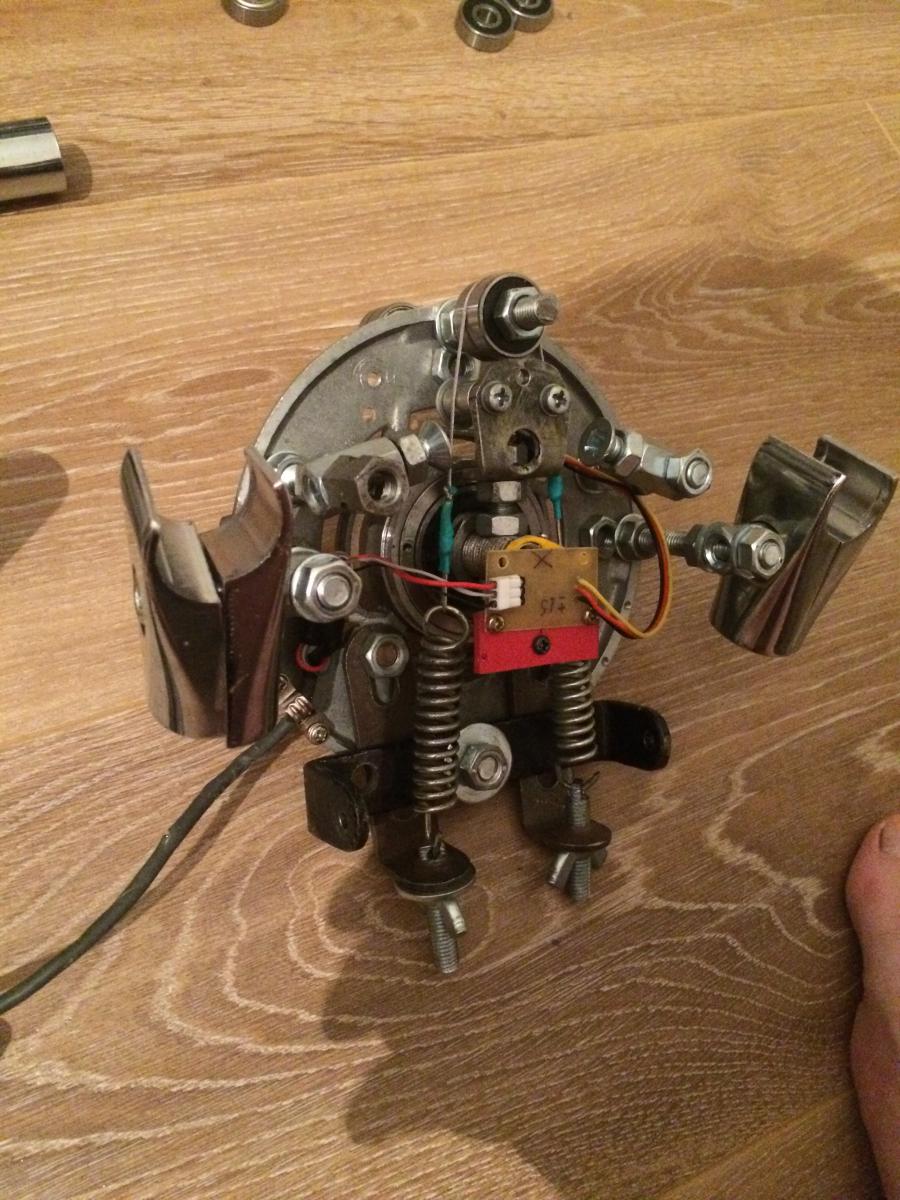

Загрузочный механизм выполнил из тросика и тех же подшипников, только на маятнике маленькие осевые подшипники с кареток HDD, точность возврата в центр по джойтестеу в пределах 2х-3х отчетов, хотя по графической линии все по центру (GVL224-4000-8 + магрез). И главное нет СТУПЕНЬКИ в центре, это просто наслаждение.

Вопрос долговечности троса открыт, но думаю раз в пол года или год перевязать 15 см троса это не проблема.

Удобство и точность управления стопой на лицо, я даже пожертвовал осями тормозов, но оно того стоит.

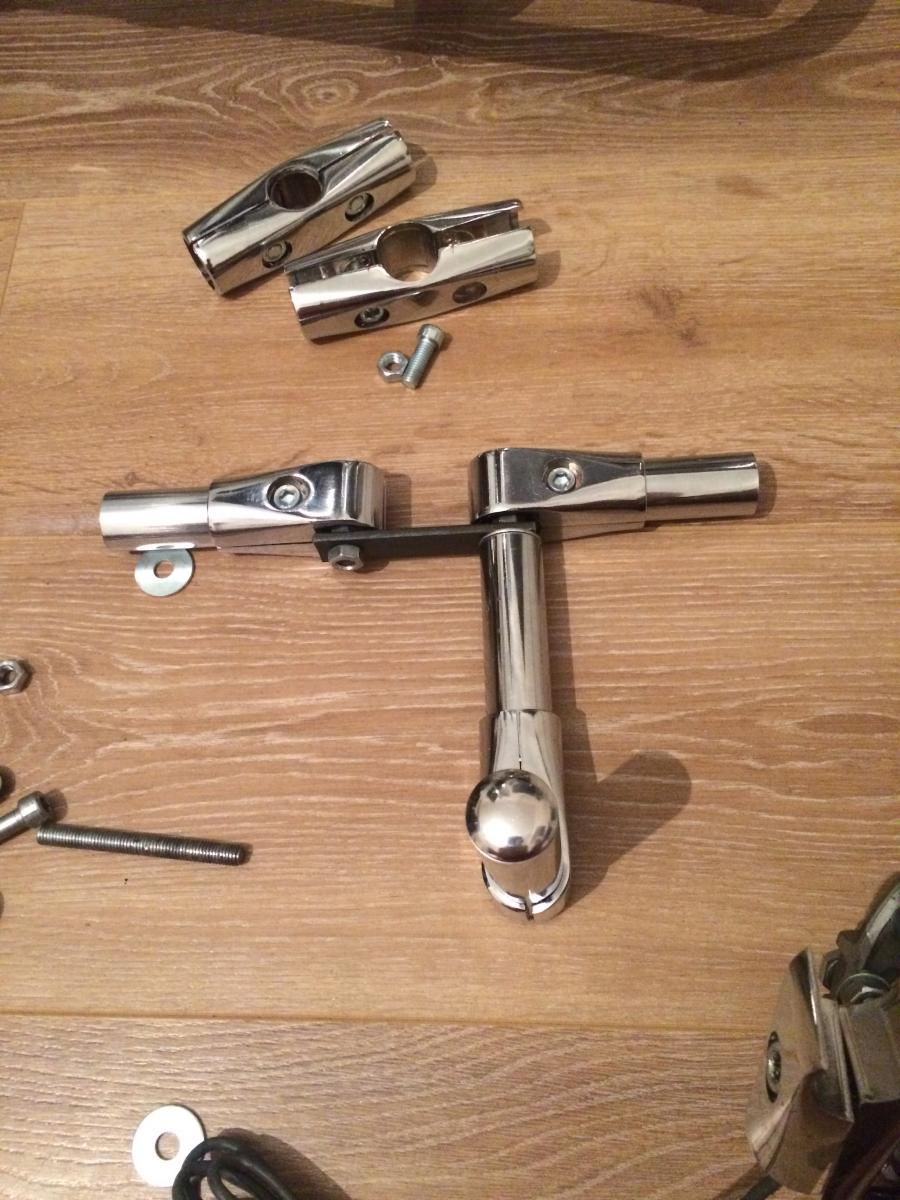

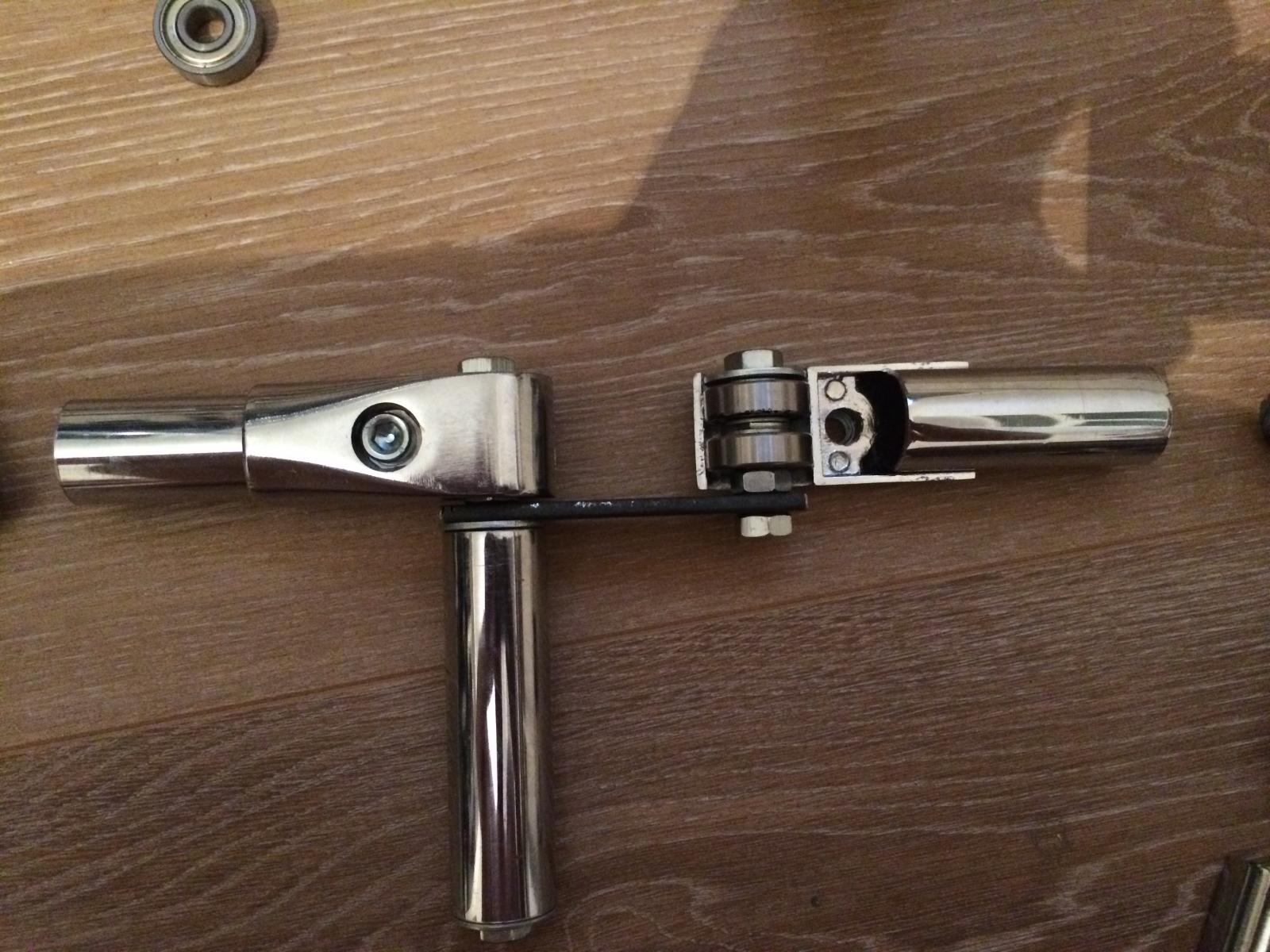

 ЗЫ подобную базу можно сделать из того же джокера. В т- образных креплениях (фото1, 2 шт.)нужно использовать подшипники 8х22х7, так как узел с подшипниками внешнего диаметра в 26 мм не обжимает боковые трубки, увеличив посадочный диаметр разрезанным кольцом из той же трубы(видно на фото 3 и 4).

Изменено 26 марта 2015 пользователем Maxfly

[Luka]

Охренеть сколько труда забито в игрушечные пидали?

Вас жена выгонит..((

[Maxfly]

момент одержимости присутствует, но я с этим борюсь  , по мере возможности.

С женой полный порядок, проблемы начинаются после взлета.

[Appp]

момент одержимости присутствует, но я с этим борюсь  , по мере возможности.

С женой полный порядок, проблемы начинаются после взлета.

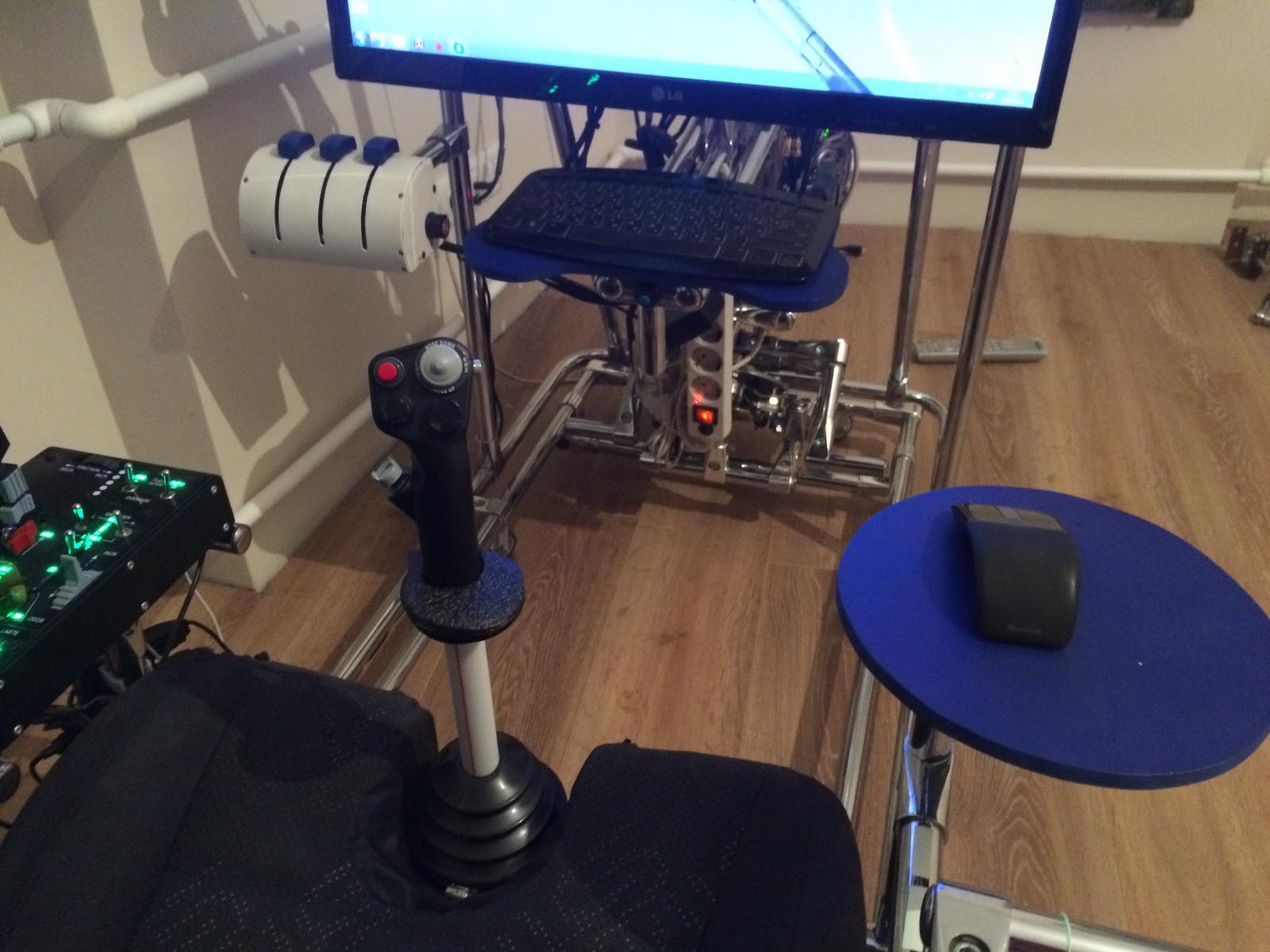

мне нравится твой кокпит. Всё сделано очень аккуратно

[=VIRPIL=mega_mozg_13]

ух ты блин параллелограм+топтуны!

[airking]

Вставлю свои пять копеек, для тех, кому нужны самые простые ,бюджетные педали без лишнего геморроя . Когда я делал себе педали, перебрал множество разных схем. Так, как в моей деревне бяда с токарями фрезеровщиками и есть тока сварщики в лице меня  . То поначалу, выпиливал круглым напильником места для установки подшипников. Потом, пришла мне в голову идея - чё я парюсь  ? Шарнирные соединения можно получить, просто навернув гайку на болт. Гайка крепится(в моем случае сваркой) к одной части подвижного соединения, а болт к другой. И всё - никаких подшипников . Есть только два минуса в подобном способе соединения - это незначительное перемещение гайки по оси болта( если болт стоит вертикально, то вверх\вниз(в зависимости от того, в какую сторону крутить гайку или болт)). И второй минус - это то, что резьба рано или поздно сотрётся и появится люфт( но это будет очень долго происходить).

[a___k___s]

Мои, на контроллере от мега_мозга.





(по мотивам: http://forum.warthunder.ru/index.php?/topic/88795-odnoosnye-pedali-na-datchike-kholla/)

Пилить и сверлить пришлось только алюминиевый профиль, пружины пока нет, думаю )



Размеры(размах) прикидывал по чертежам с Як-52.

Изменено 13 апреля 2015 пользователем a___k___s

[Karbon_rus]

в архиве педальки: трехмерка+пара фоток+*.dxf для лазерной резки, сделал такие себе и товарищу



https://yadi.sk/d/TE4NluLldix37

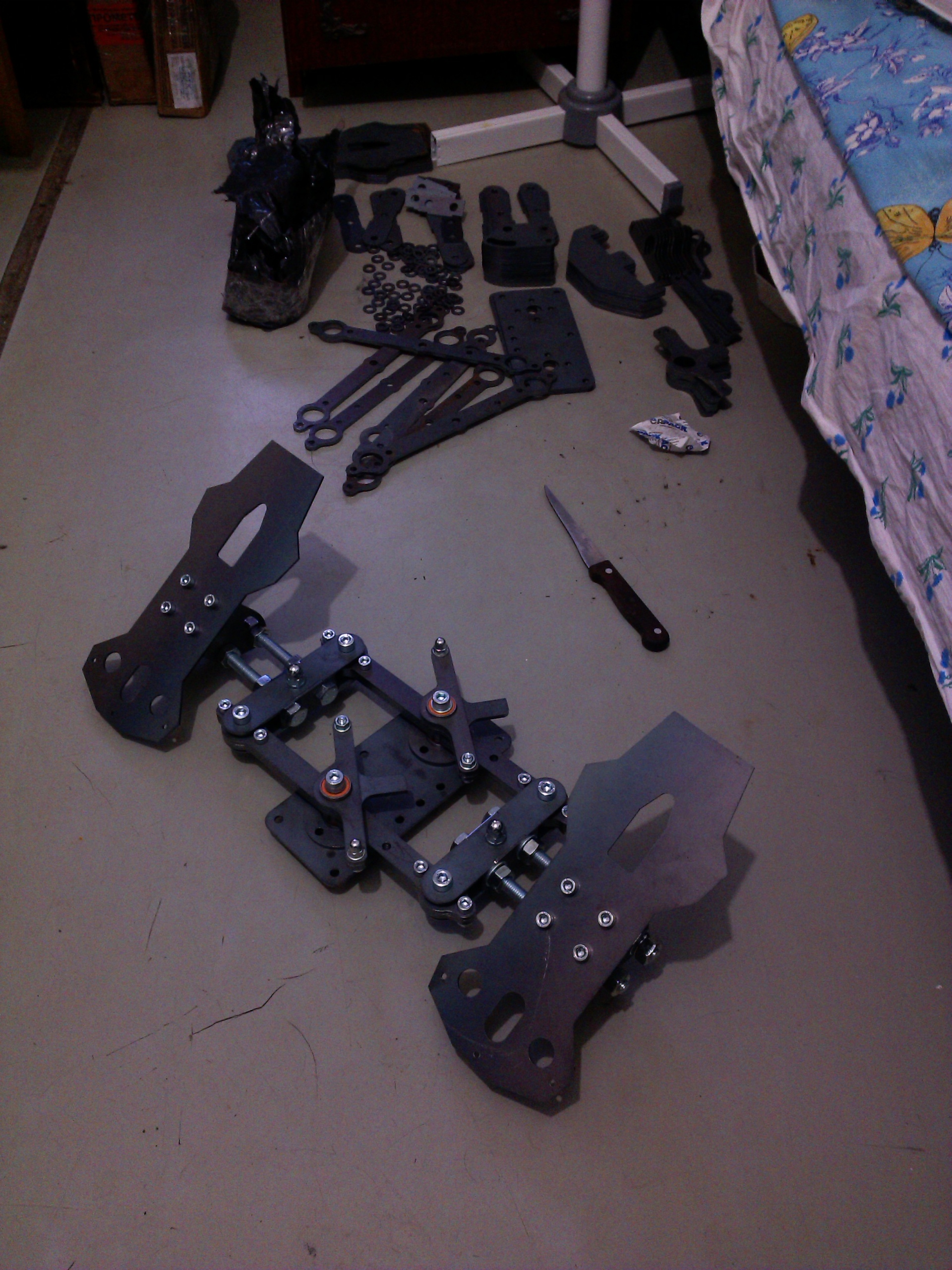

На досуге нарезал немного материалу! Так сказать, для пробы пера! Собрал посмотреть что это такое!

Излишки прейдётся выбросить!







Изменено 18 июля 2015 пользователем Karbon_rus

[VituzzoS]

незя выбросить!!! ... как жаль что мы так далеко друг от друга

[Karbon_rus]

незя выбросить!!! ... как жаль что мы так далеко друг от друга

Да я пошутил про выброс!

Может с кем-то на что-то поменяюсь!

[VituzzoS]

Да я пошутил про выброс!



Ну и шутки у вас , сударь!!!

[Karbon_rus]

Осталась одна не разгаданная загадка!

Как реализовано ограничение хода в этой конструкции? На данный момент всё упирается в шляпки болтов и гайки с противоположной стороны!

[VituzzoS]

Осталась одна не разгаданная загадка!



может такая задумка автора?

[Harh]

Осталась одна не разгаданная загадка!



Обычно, ограничитель решается там же, где решается механизм центровки. А механизм центровки - это чуть ли не главная часть в педалях, особо если он сделан серьезно.

[Karbon_rus]

Обычно, ограничитель решается там же, где решается механизм центровки. А механизм центровки - это чуть ли не главная часть в педалях, особо если он сделан серьезно.

Согласен!

Не проблема но... Люди вон собирают и не где не видно ограничителей.  В болты чтоль упираются?
