чертежи педалей

[carten78viktor78]

здравствуйте есть ли  у кого нибудь чертежи схемы педалей , нужна  любая схема, скидывайте друзья пожалуйста во тут



[Shkval]

Так чертежи или схемы?. Если схемы монтажные или электрические?

[=MG=Dooplet11]

Нужна для чего?

[carten78viktor78]

сначала нужны чертежи . а потом электроника

чтоб самому изготовит.

ну если были чертежи то отнесь бы заготовки металла на чпу станке и там отрезать

[=SAD=BAIKAL]

Чертежи педалей VKB, кажется MK-5.

mk_gif.zip

[carten78viktor78]

посмотрел эти педаль от вкб. прижимную планку на лазере не отрежуть есть еще другие чертежи

[andrey112]

посмотрел эти педаль от вкб. прижимную планку на лазере не отрежуть есть еще другие чертежи

Про знаки препинания слышал? Просто расшифровать такой поток сознания сложно.

[=SAD=BAIKAL]

посмотрел эти педаль от вкб. прижимную планку на лазере не отрежуть есть еще другие чертежи

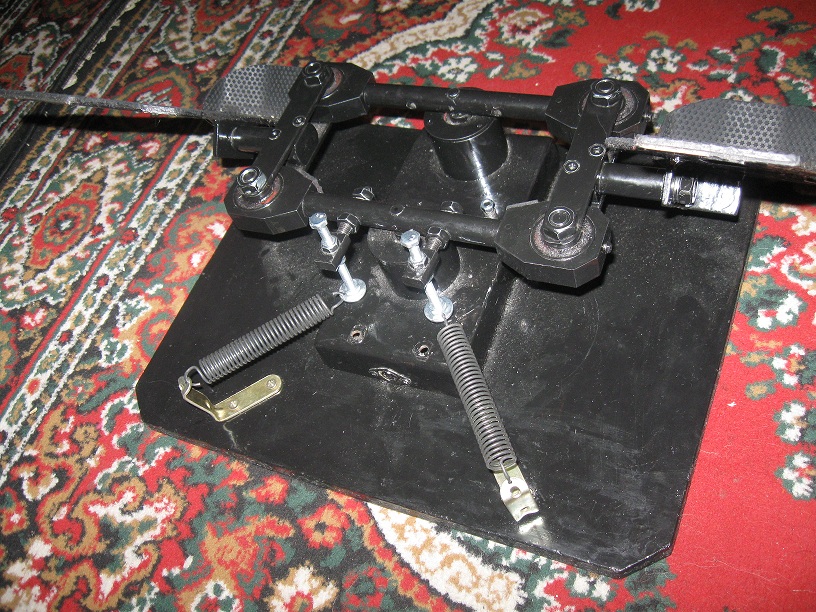

Можно и без прижимной планки сделать, как здесь.

[carten78viktor78]

решил сделать по проще без лазера , токаркой и сваркой из полосы 4см*4мм

[carten78viktor78]

а что если использовать тракир , прицепить датчики к тапочке и камеру под столом , получится дешевый аналог педала

патент что ли взять

[carten78viktor78]

или вот , любой обычный джойстик можно превратит подстульник

крестовину можно использовать от рулевой рейки жигули

[carten78viktor78]

хотелось бы услышать мнение народа

[Economist]

Пытался камеру сверху (точка на голове джоя, камера на потолке) ставить - все равно обычный джой точнее. А так кто мешает-то тесты провести (рамку же хочется. да?)? ))

Изменено 30 декабря 2014 пользователем Economist

[carten78viktor78]

я не силен программной части трекера. а так интересно было бы

[U053]

Еще помнится, предлагалось к вращающемуся креслу датчик приделывать. Опа рулит!

[carten78viktor78]

но ведь ходы джойстика подстульника в разы больше от обычного джоя.  правда камера по моему мнению должна быт высокого разрешения

Изменено 30 декабря 2014 пользователем carten78viktor78

[carten78viktor78]

Пытался камеру сверху (точка на голове джоя, камера на потолке) ставить - все равно обычный джой точнее. А так кто мешает-то тесты провести (рамку же хочется. да?)? ))

благодарю тебя  ,  вы впервые в мире попытались провести скрещивания джоя со трекером

[carten78viktor78]

вот думаю крепления для джойстиков

[carten78viktor78]

или можно поступить еще по проще взять амортизатор от мотоцикла, конкретно пружину ,  вот и вам народный напольник джой

[Primum-agmen]

в архиве педальки: трехмерка+пара фоток+*.dxf для лазерной резки, сделал такие себе и товарищу



https://yadi.sk/d/TE4NluLldix37

Изменено 31 декабря 2014 пользователем Primum-agmen

[=VIRPIL=Baur]

Я всё собирался их в свободный доступ выложить. А тут уже в доработанном виде.   Есть только две "засады":

1. Наличие токарных деталей. Но это решаемо конечно.

2. Наличие правых и левых деталей гибки. По моему опыту на фирме ОБЯЗАТЕЛЬНО накосячат.

[POMAH_52reg]

Primum-agmen

нужно пояснение:



какой программой открыть файлы? .dxf и  .sldprt ?

файлы .dxf - это нормали?

среди файлов .sldprt не увидел общесборочной модели. её нет?



пс (шутка): .sldprt - файлы юниграфикса (prt) возможные к просмотру под лсд

[finis]

О

или можно поступить еще по проще взять амортизатор от мотоцикла, конкретно пружину , вот и вам народный напольник джой

Такая детская наивность в этих "чертежах"... прям умиляет. Любой логитек за 3 рубля уделает все эти адовые трекиро-джои. Понимаю, новичок - интерес, азарт, идеи рвут мозг... Многие переболели такими "идеальными джоями", теперь, умудренные опытом, просто заказывают ВКБэшные, или пилят аналоги сами.

Изменено 31 декабря 2014 пользователем Finis

[Primum-agmen]

нужно пояснение:



какой программой открыть файлы? .dxf и  .sldprt ?

файлы .dxf - это нормали?

среди файлов .sldprt не увидел общесборочной модели. её нет?





файлы *.dxf понимает любой лазер/плазма (их открывать необязательно (открывается любой CAD программой), их тому кто резать будет, надо отдать), название типа N1 2mm x4.dxf  - обозначает деталь №1 из металла толщиной 2мм в количестве 4шт.

файл сборки МЛМ.SLDASM, открывается SolidWorks 2013

[carten78viktor78]

сколько материала ушло на один педаль ,  вот тоже не могу открыть эти файлы ,  насчет критики может быть я включил свое творческое воображение ,  но ведь практически получается вечный джойстик по механической части

[U053]

сколько материала ушло на один педаль ,  вот тоже не могу открыть эти файлы ,  насчет критики может быть я включил свое творческое воображение ,  но ведь практически получается вечный джойстик по механической части

А вот и нет. Пружина будет потихоньку загибаться в одну сторону. И как приделать датчик? Оси-то нет...

[finis]

 насчет критики может быть я включил свое творческое воображение ,  но ведь практически получается вечный джойстик по механической части

Никому не нужен "вечный". Нужен удобный и точный. Да впрочем, не буду лишать вас радости открытий. Удачи!

[=SOVA=Facker]

за удобными и точными - то к Бауру

;-)

[carten78viktor78]

конечно джойстики баура   самые лучшие , насчет резки металла , мы решили этим летом отнесли на резку в чпу плазмотроне блины и листа толщиной 8мм,  впрочем смотрите сами . материал угробили , теперь вот  я глубоко в душе матерясь подтачиваю напильником эти блины

[=VIRPIL=Baur]

Плазменная и лазерная резка не одно и то же.

[carten78viktor78]

вот углы при резке блинов, получились около 20 градусов

Изменено 1 января 2015 пользователем carten78viktor78

[Primum-agmen]

насчет резки металла , мы решили этим летом отнесли на резку в чпу плазмотроне блины и листа толщиной 8мм,  впрочем смотрите сами . материал угробили , теперь вот  я глубоко в душе матерясь подтачиваю напильником эти блины



Плазмореза, сделавшего такое отверстие надо гнать ссаными тряпками

Изменено 1 января 2015 пользователем Primum-agmen

[carten78viktor78]

 надеюсь лазером  такие трюки не пройдуть

[carten78viktor78]





в архиве педальки: трехмерка+пара фоток+*.dxf для лазерной резки, сделал такие себе и товарищу



https://yadi.sk/d/TE4NluLldix37

какие пружины использовал

[Tenzo]

или можно поступить еще по проще взять амортизатор от мотоцикла, конкретно пружину ,  вот и вам народный напольник джой

Продумывай хорошую загрузку изначально, это самое главное, ход ручки, высоту, углы, с механикой не мудри.

Вообще разберись какая преследуется цель, а то по "амортизатору" совсем не ясно становится.

Изменено 1 января 2015 пользователем don_Huan

[Primum-agmen]

пружины брал в автозапчастях, какие не помню, давно лежат))) помню что все "счупал" да пояснял, что пружины пойдут не по назначению

[carten78viktor78]

хорошо после резки педалей на лазере ,  разберусь со пружинами и подшипниками

Продумывай хорошую загрузку изначально, это самое главное, ход ручки, высоту, углы, с механикой не мудри.

Вообще разберись какая преследуется цель, а то по "амортизатору" совсем не ясно становится.

насчет амортизатора то сегодня смотрел от  мотоцикла иж юпитер 5  , они явна громоздкие ,  завтра посмотрю от мопеда типа альфа

[carten78viktor78]

Primum-agmen а что за контроллеры вы использовали )

Изменено 2 января 2015 пользователем carten78viktor78

[Primum-agmen]

контроллер - "кремлевский" у меня все висит на нем, 2 оси- джой, 1- педали, остальные оси/кнопки - доп панели, Руд и т.д. .................. по факту - можно выковыривать мозги от любого джоя и крепить ... чтот не помню- "стопор-центровщик" пририсована в сборке или нет, там тупо уголог прикручен к площадке, а на уголок мона налепить резину, для приглушения клацания

[Tenzo]

насчет амортизатора то сегодня смотрел от  мотоцикла иж юпитер 5  , они явна громоздкие ,  завтра посмотрю от мопеда типа альфа

Так какая цель за этим стоит, зачем нужна такая конструкция? В РУС самое главное загрузка, а у такой конструкции она никакая.

Жаль Сухой закрылся, там было очень много хороших тем.
