Logitech EXTREME 3D PRO

[Rudel_Artem]

 Камрады, всех приветствую! Приехали ко мне эти 495а, поставил - и опять ничего. Не пойму в чем загвоздка. Не видит их логитек, DTX weak показывает отдельные скачки по осям X и Y в состоянии покоя,  при манипуляциях с магнитами - ничего абсолютно.

Для чистоты эксперимента подкидывал питание 5 В от зарядки с телефона, ничего.

Распиновку не перепутал, даташит скачал - да на фото видно что все верно.

Если есть мысли - поделитесь, я голову уже сломал...

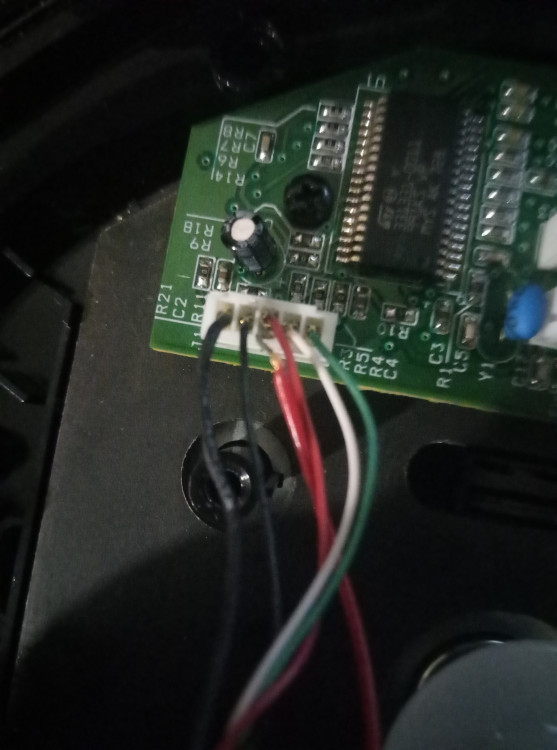

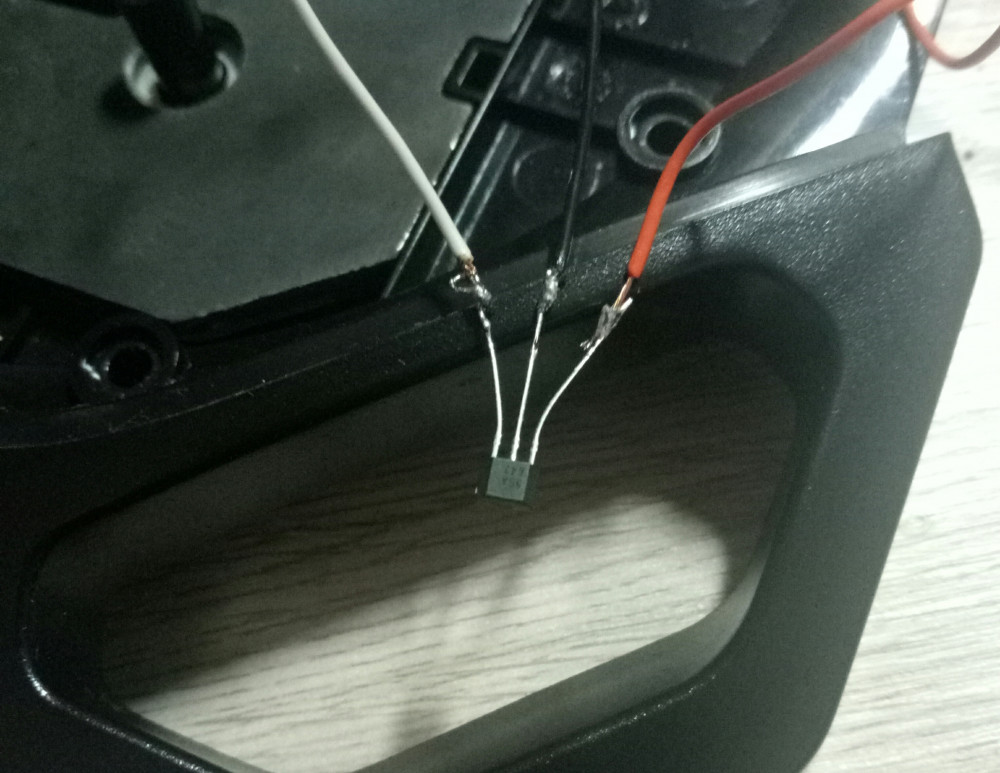

Вот еще фото, тут вернул питание холам через родной разъем,  впаялся на входе сразу.



датчик

Изменено 25 февраля 2019 пользователем 1/SG2_Rudel_

[Komaroff]

Тестер (мультиметр) есть ?

Подключиться к выходу мультиметром в режиме измерения постоянного напряжения и манипулируя магнитом (поворачивая в разных направлениях и разными гранями) по  показаниям тестера найти правильное положение полюсов.

Если ни при каких положениях магнита не будет обнаружено изменения выходного напряжения, то холл мертвый.

Если с тестером будет изменение, а при подключении к контроллеру нет, то возможны варианты. Неправильное подключение (можно на всякий пожарный снова тестером на входе контроллера посмотреть изменение), контроллер дохлый, "хитрый" вход АЦП (хотя данный вариант вроде ранее в теме уже подключали холл к лоджику, но напрямую ли ?).

Сорри , что сейчас нет времени провести эксперименты у себя...



[Rudel_Artem]

Спасибо за ответ, вооружившись мультиметром (дома его нет к сожалению)  начал прозванивать все что можно.  Оказалось минус тоже нужен с колодки от USB. Ну это уже методом исключения получилось. Холы просто не получали своего питания.

Подкинув оба контакта от нее,  на родных местах оставил только  выводы сигнала. Получил 2,5 - 2,6 на каждом холле в покое, кручением магнита получил от 0,4 до 4,7. Дома буду настраивать через ДТХ вик.

Надеюсь получится.
