Як-3

[150_GIAP-Red_Dragon]

1 час назад, Sashka13 сказал:

Что-то не понял как разукрашивать вращающийся кок винта? Краска ложится просто пятном закрашивая всё. Ещё заметил что вращающийся кок винта на самолёте Ермохина неправильно передаёт изображение белой змейки или как там её назвать. Он просто её размазывает по коку а должна быть змейка.

Так же было и у Як9, если не ошибаюсь. Не знаю, как делают профи, но я просто выделяю эту область кока и меняю тон цвета, не закрашивая. Скажет черный в красный превращаю, с сохранением градации светлое-темное

[Sashka13]

13 минут назад, Sayan сказал:

Сань, привет.

Я еще Як-3 не ковырял, но по опыту скажу, на некоторых моделях есть разные места для рисования коков.

Отдельно для вращающегося, отдельно на неработающем. Такое точно эсть на Темпесте, Спитах...

Привет!

Ну и здесь так же в разных местах, вращающийся и не вращающийся. Не вращающийся имеет подложку с выделенными деталями конструкции кока которые не закрашиваются а вот на вращающемся все детали закрашиваются. Ладно буду далее ковырять может разберусь.

[Fosgen]

Достал книжку А.Т. Степанца - главного инженера ОКБ Яковлева в годы войны.

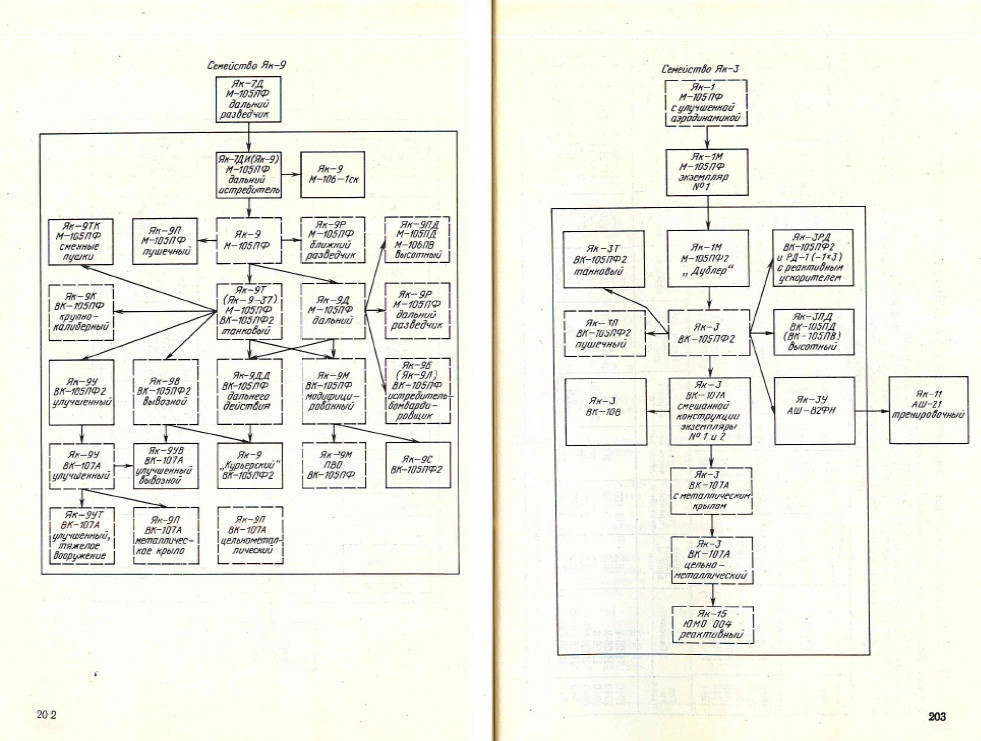

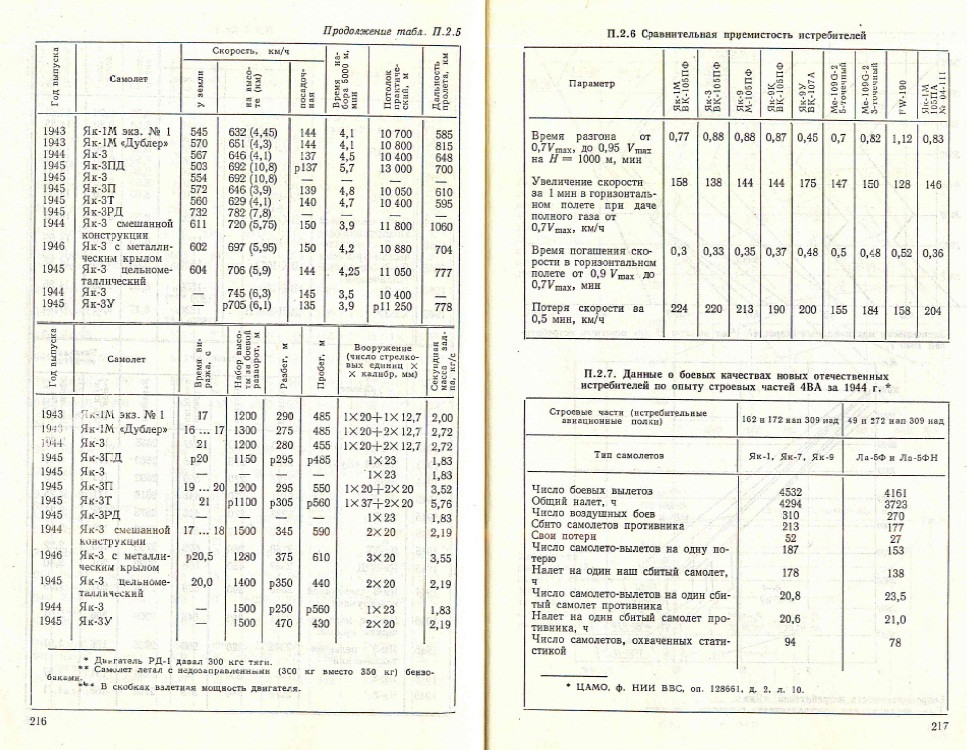

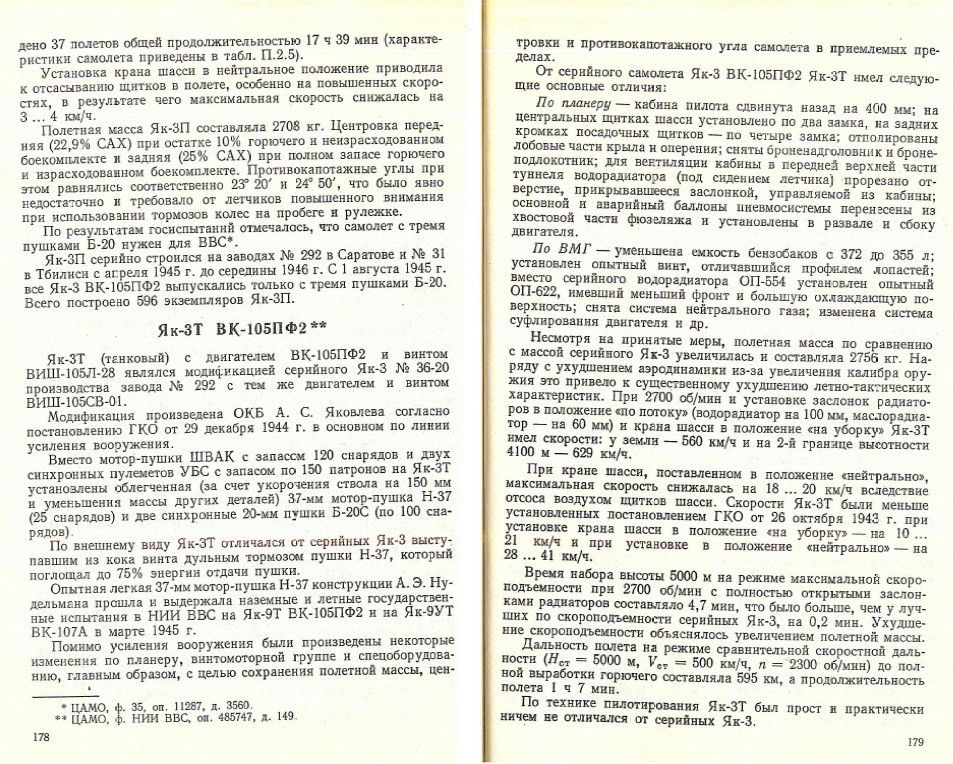

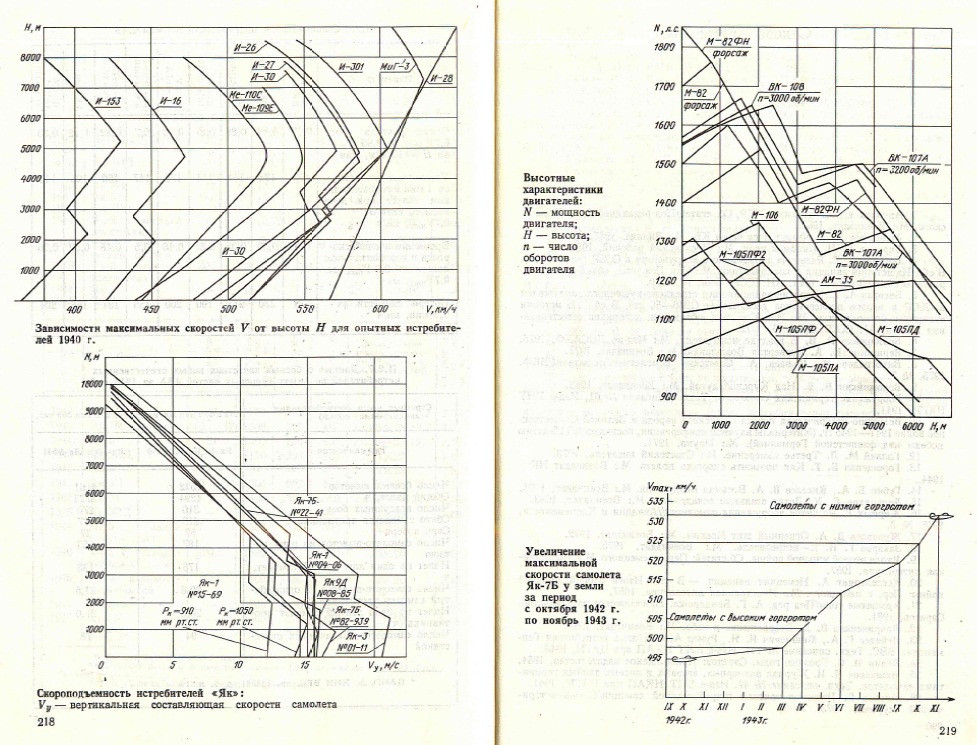

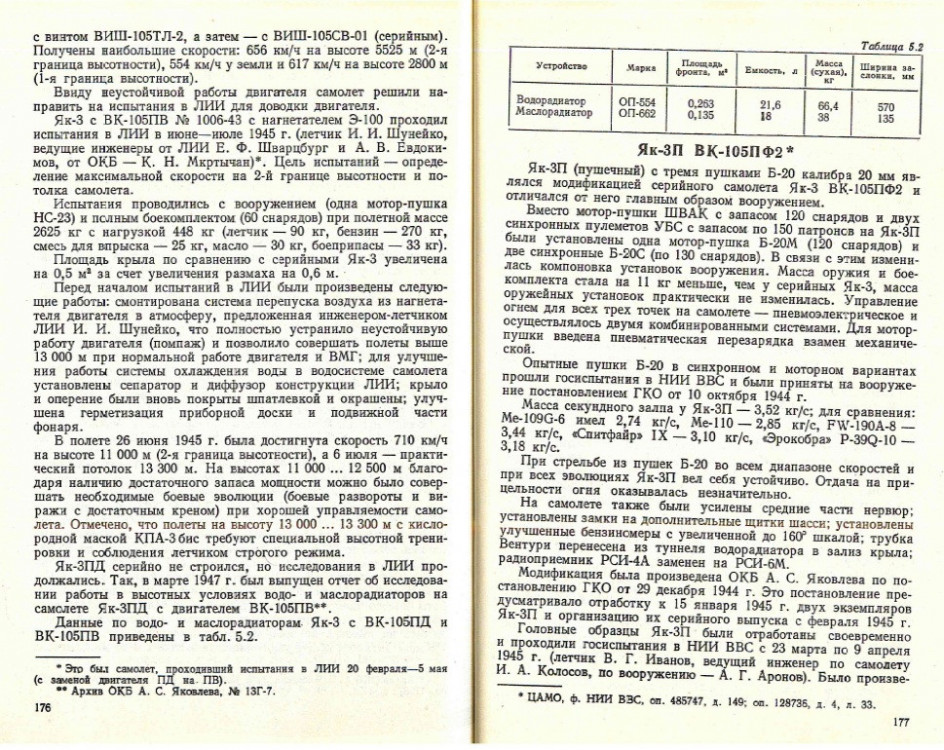

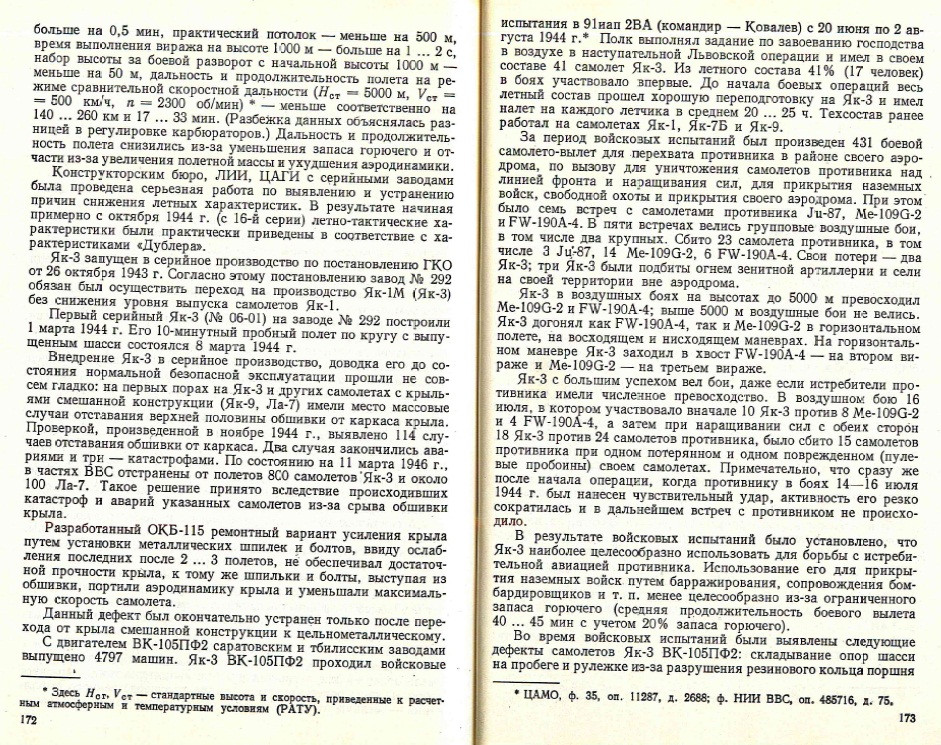

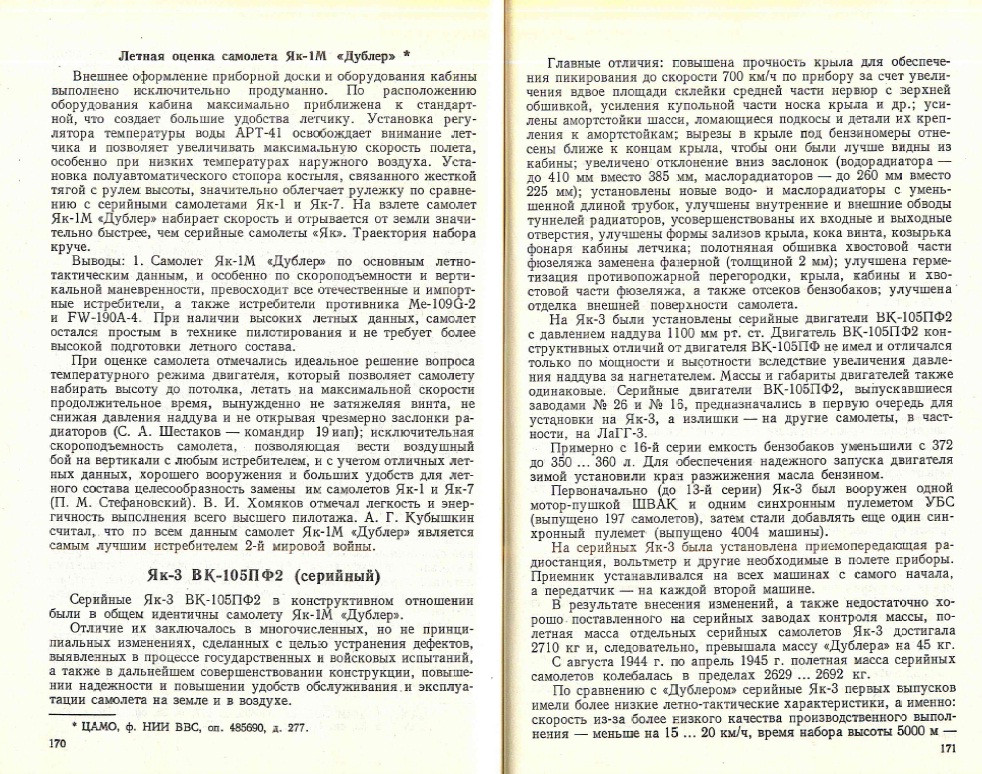

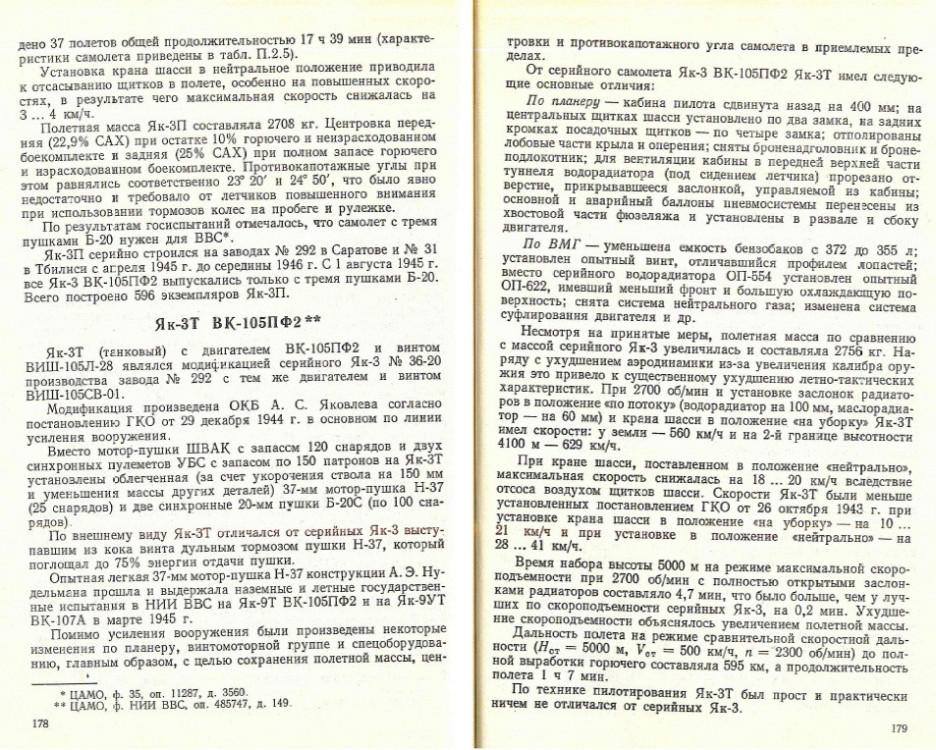

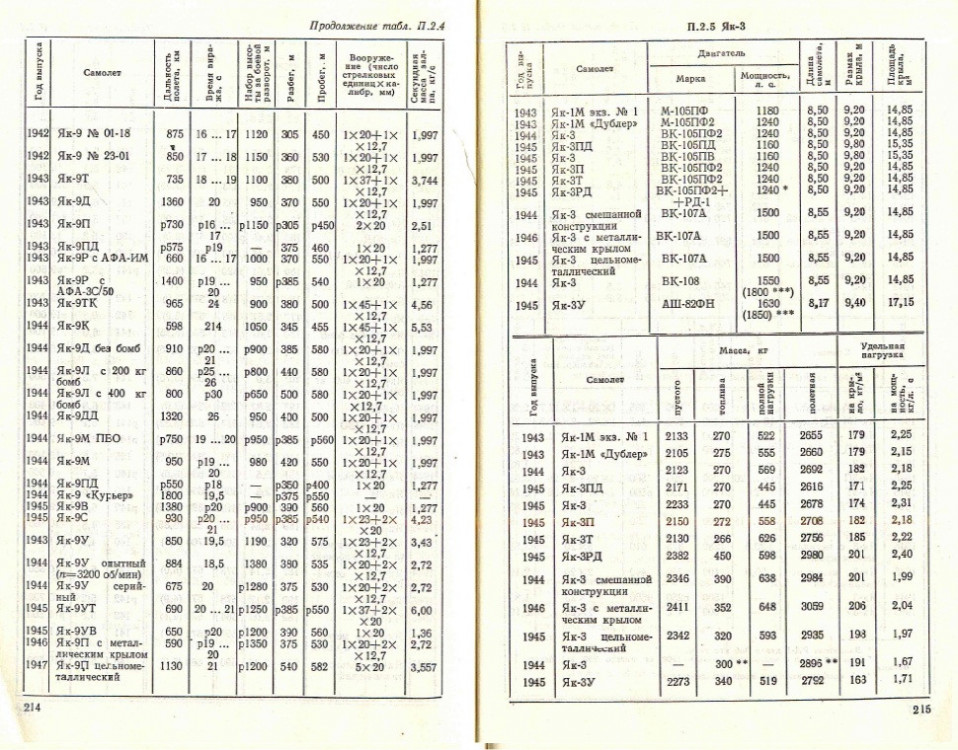

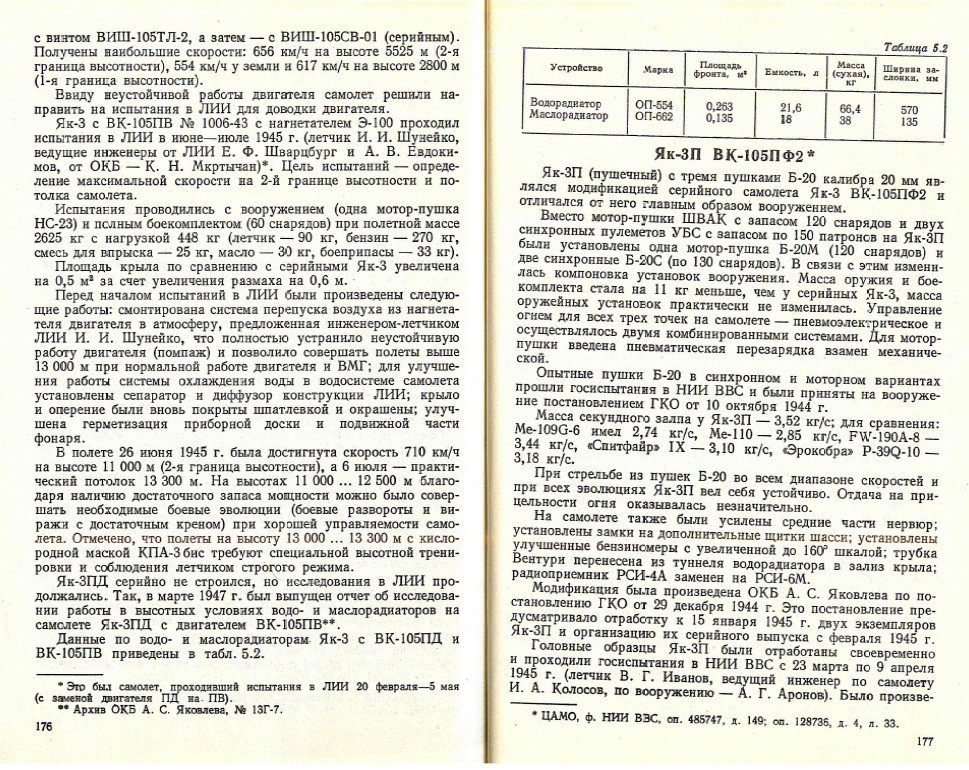

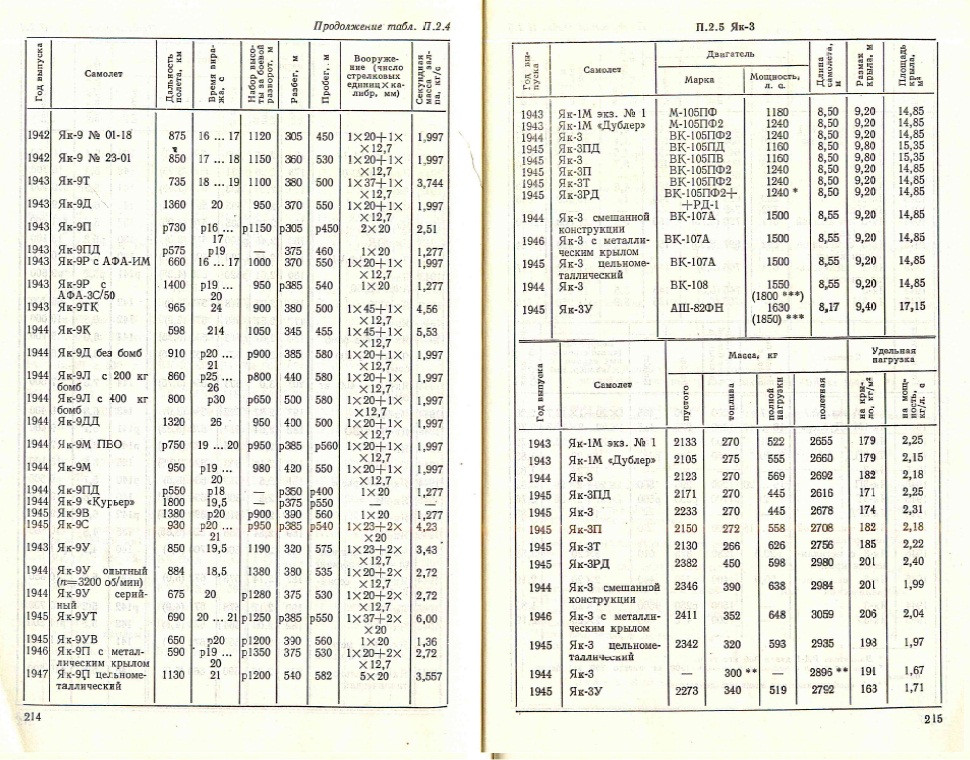

Выложу тут немного полезного про Як-3 и сравнтельные таблицы и схемы (внизу поста клацнуть на "Показать содержимое").



Скрытый текст







Только что, Fosgen сказал:

А.Т. Степанца - главного инженера ОКБ Яковлева в годы войны.

Ошибка. Степанец не гланый а ведущий инженер.

Изменено 24 октября пользователем Fosgen

[Fosgen]

Собственно сама книга в .pdf 👇

🚰 А.Т. Степанец. Истребители Як периода Великой отечественной войны. pdf



Много интересного по всем моделям и модификациям.
В частности прикололо вот это интересное про Як-1Б: "... В июне 1942 годаон подвергся в ОКБ-115 А.С. Яковлева восстановительному ремонту и переделкам, во время которых на нём были выполнены следующие работы: <...> По вооружению – взамен двух синхронных пулемётов ШКАС с боезапасом 1500 патронов установлен один синхронный 12,7-мм пулемет УБС с боезапасом 200 патронов; сохранена 20-мм мотор-пушка ШВАК с боезапасом 120 снарядов (со 127-й серии, март 1943 года – 240 патронов для пулемёта и 140 снарядов – для пушки) ..." (стр 54). Такой модификации были бы все рады (красные).

Изменено 24 октября пользователем Fosgen
