Проблема (и решение) с министиком Alpha VPC

[Da_ktoo]

Введение. Есть VPC Constellation ALPHA. На 2024 она является лучшей на рынке по всем летательным и хватательным качествам... но как бывает есть нюанс. История тянулась примерно с покупки в 2022 году. Суть такова: Министик при использовании скрипит и перемещается с отвратительным тактильно-ощущаемым хрустом. Наводить ракету рывками невозможно в принципе. Использовать радар +/- можно, но раздражает, нет полного удовольствия от лока противника. Несколько раз обращался в поддержку производителя - какого-то оптимального решения проблемы не дали. На вопрос могут ли предоставить инструкцию по самостоятельному решению уклончиво ответили что-то вроде "лучше не надо)))" и щас вы поймете почему xdd.

Ощем нужно было как-то добраться вот до этой штуки изнутри и понять почему она так ужасно работает. Снаружи оно никак не разбирается, не отсоединяется и не извлекается.

Решение.

Для начала открываем вот эти два видоса и смотрим внимательно, как чел разбирает свою Альфу. Слушаем предупреждение про опасность и гарантию - разборка действительно непростое дело и может привести поломке девайса. А всё потому что (спойлер!) внутри всё запи@#$чено на суперклей, термоклей, саморезы, стяжку, и очень плотно скомпоновано))) Я совсем недавно разбирал вкбшный Гладиатор, чтобы забрать у него ось твиста, поэтому могу сравнить - у конкурентов, конечно, всё немножко красивее сделано и как-то поменьше термоклея Тут стоит задать вопрос тем, кто проектировал Альфу - а ребята вообще планировали, что она может внезапно начать сбоить?) Например с помощью такой отвальной вещи как министик. Вроде как в следующем поколении ручек ситуацию с ремонтом немного поправили, но первой Альфе от этого не легче.

Видосы:

Скрытый текст

Полная разборка



Работа с министиком

На что нужно обратить внимание:
1. Шурупы разбиты по группам и имеют различную длину (крышка, верх и низ ручки). Их нельзя закручивать с усилием иначе пластик съест резьбой.
2. Рычаги тормоза и основного курка держатся на штифтах и резиновом уплотнении. Штифты нужно аккуратно выдавить и не потерять резиновые кольца. Рычаг курка соединен с кнопкой через пружинку. И перед сборкой потребуется выставить правильную глубину посадки пружины на кнопку, иначе курок не заработает.
3 Ручка в моем случае была склеена чем-то похожим на слабый суперклей по шву или что-то похожее. Поэтому размыкать половинки нужно очень аккуратно и поэтапно иначе пластик треснет.

4. Все разъемы хаток перед демонтажем нужно пометить маркером.

Дальше.

Внутри мы видим такую картину с термоклеем и резьбой по пластмассе. Зелеными указателями отмечены шурупы которые удерживают боковой кокон для министика. 2 шурупа которых не видно - к ним нужно постараться подлезть тонкой отверткой. Шуруп по левому верхнему указателю - его нельзя выкручивать до конца, иначе будет трудно закрутить обратно.

Скрытый текст

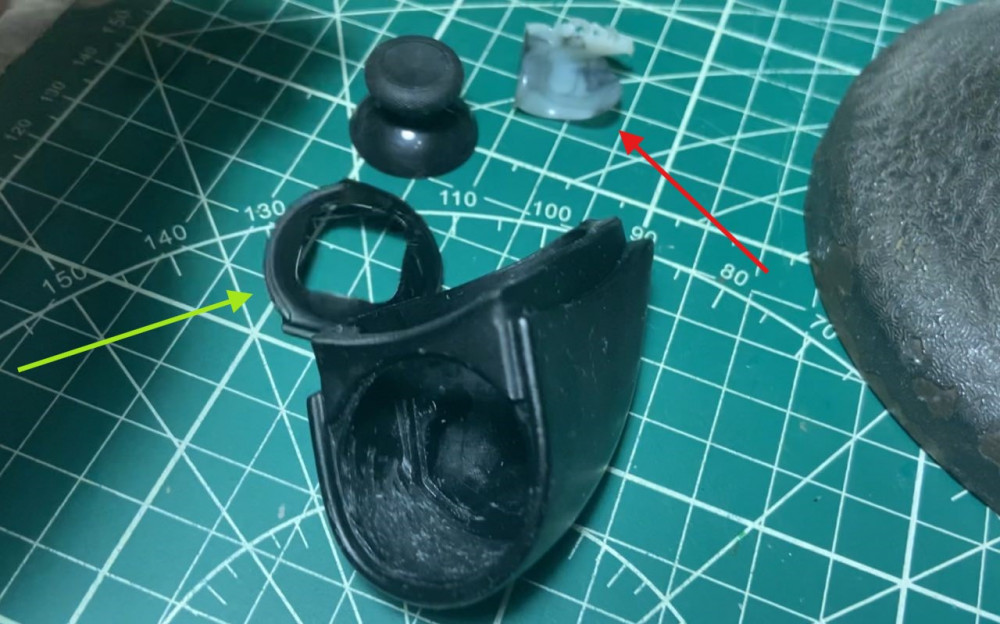

Отсоединяем кокон, разбираем и видим внутри примерно это. Зеленый указатель - крышечка прикрывающая отсек с министиком от внешней среды. Крышка тоже сидит на чем-то клееподобном и при усилии отходит, но аккуратность не забываем. Чел, решавший свою проблему в видео, по итогу закрепил крышку на 3 новых шурупа. В моем случае крышка фиксируется как есть.
ЗЫ Красный указатель - это шмат термоклея которым крепился министик внутри.

Скрытый текст

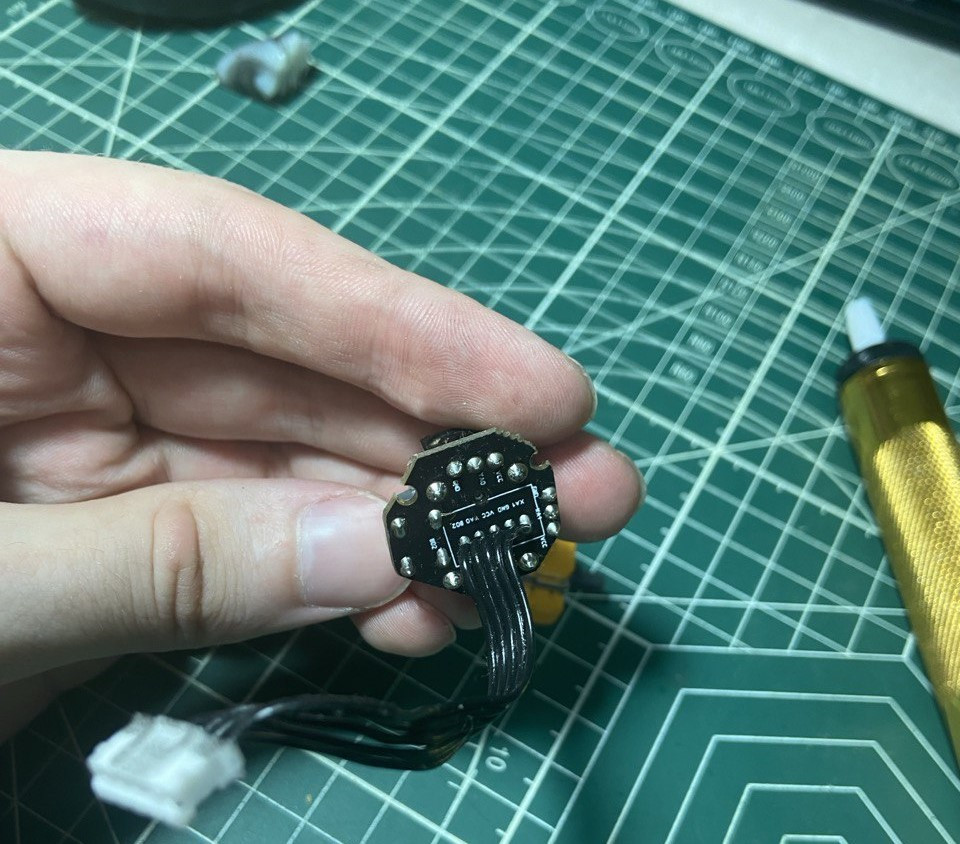

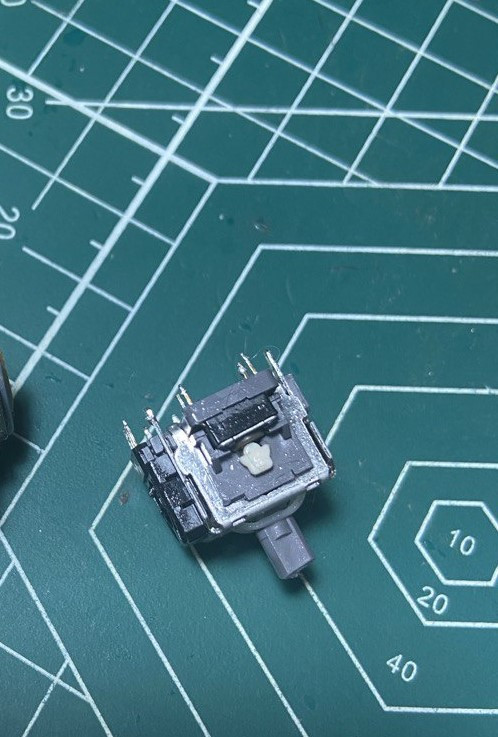

Ок, достаем виновника торжества. Модуль министика крепится пайкой на плату и эта плата нам еще пригодится. Сам оригинальный vpc-шный министик alps никак не удалось привести в норму, он скорее всего изначально был бракованный. Внешне у него нет повреждений или следов залития клеем. Смазка не помогла побороть шакалиный хруст. Короче в утиль. Берем паяльник и аккуратно выпаиваем министик из гнезд платы. Проводку не трогаем.

Скрытый текст

Теперь главное ради чего и вообще. Покупаем в Китае новый министик с положительно кошерными бесконтактными датчиками. Версия для PS5.

Например такой: https://sl.aliexpress.ru/p?key=UgrP3a0

Этот министик встал в плату VPC 1 в 1 по ногам. Тестируем мультиметром и вот это вот всё. Габаритно новый министик немного крупнее, но это никак не влияет на размещение в коконе. Обратная установка платы в кокон идет на штатную посадку с 2 саморезами и у меня это крепление вышло надежным, т.к. плата упирается в наплыв пластика внутри. В других Альфах вполне возможно придется снова заливать клеем. Ну и собираем обратно и калибруем. Всё

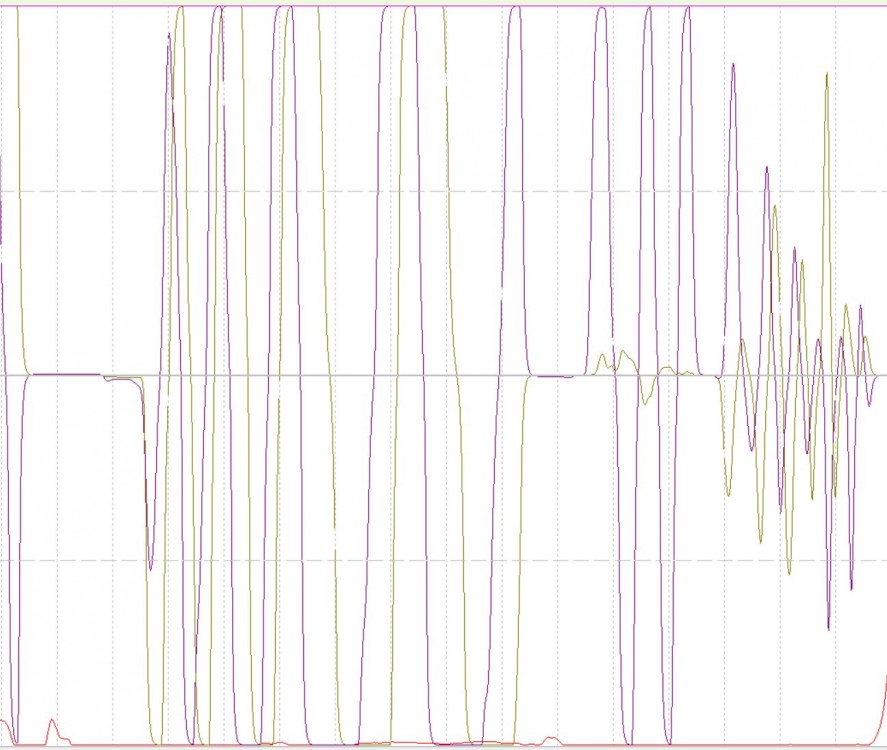

ЗЫ У бесконтактных министиков может присутствовать нелинейность. В моем случае по оси X в максимальном значении. В остальном качество сигнала на уровне или превосходит оригинал + отсутствуют механические дефекты. Для оригинала я использовал сглаживание х5, для бесконтактного хватает х2.

Скрытый текст
