Мод с линзами Samsung GearVr для HP Reverb G2

[RuSh-Zummer]

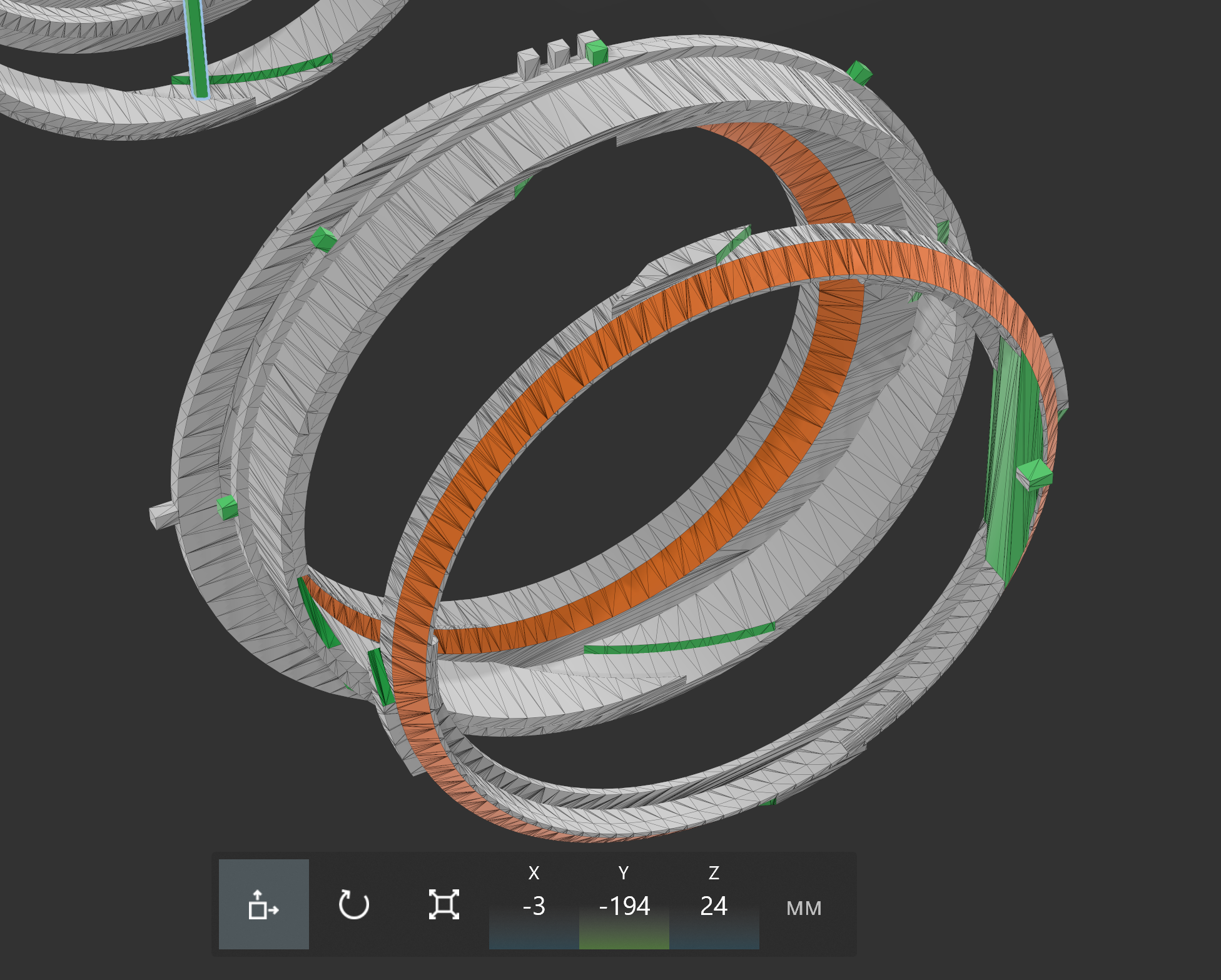

Концепт, на основе полученного опыта в похожем исполнении.

Смысл - сделать систему с настройкой диоптрий и межзрачкового расстояния.

В ближайшее время буду печатать и настраивать.

Когда будет понятно что все стыкуется - выложу детали для печати.



Изменено 19 января пользователем RuSh-Zummer

[RuSh-Zummer]

Еще немного, скоро.



Хочу напечатать абс пластиком. PETG плохо обрабатывается. А это необходимо. Первый слой расплывается и получается облой.



[RuSh-Zummer]

Друзья, тот день настал!

Выкладываю файлы. Формат stl. Печатать ABS пластиком. Обработка напильником не требуется.

Важно: при установке линзы не желательно не сломать зацепы. Там все очень плотно. Надо заводить срезанную часть в посадочное место, а завершать защелкиванием одного зацепа.



05-02-2025-hp-gear-vr.rar

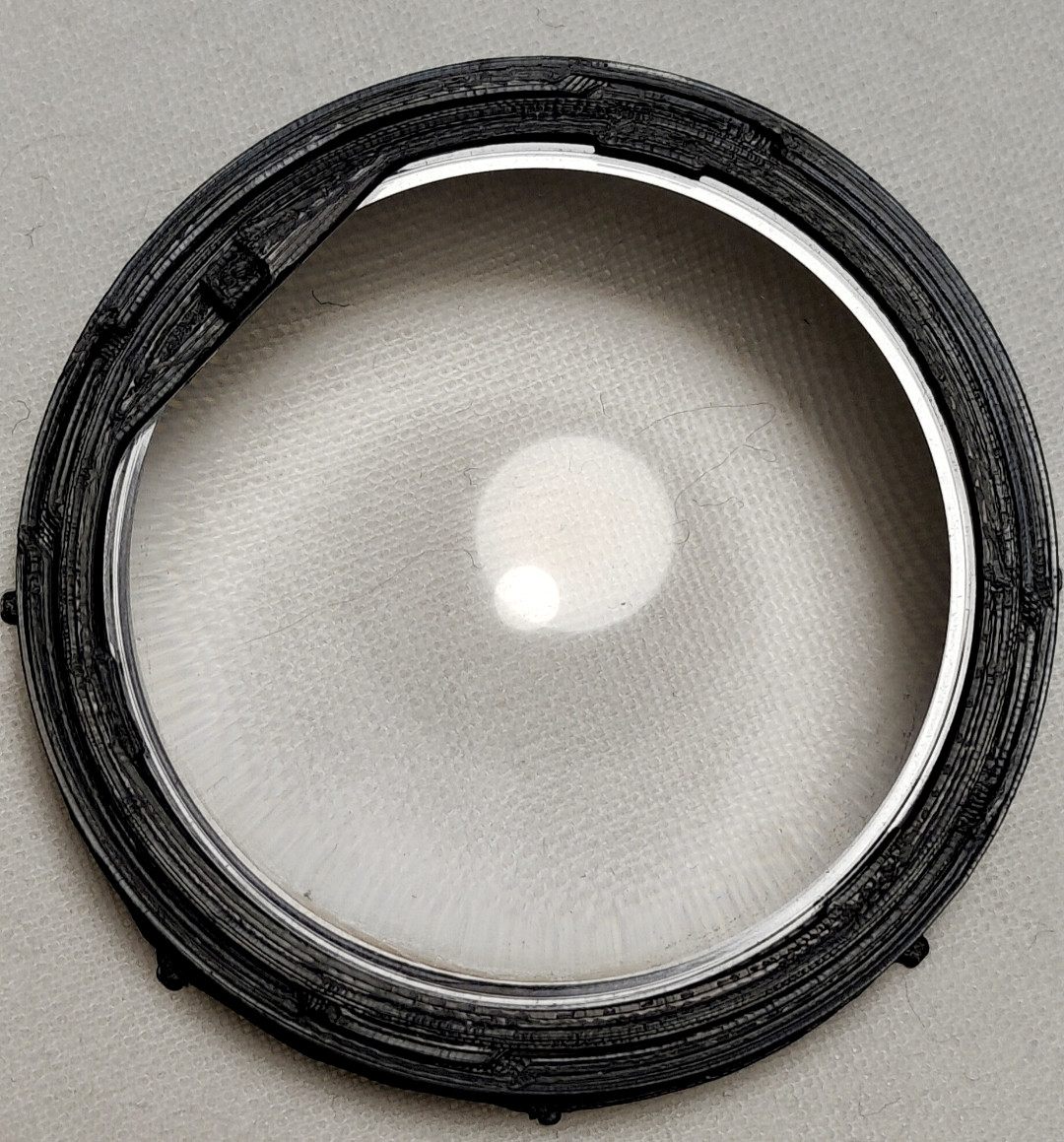

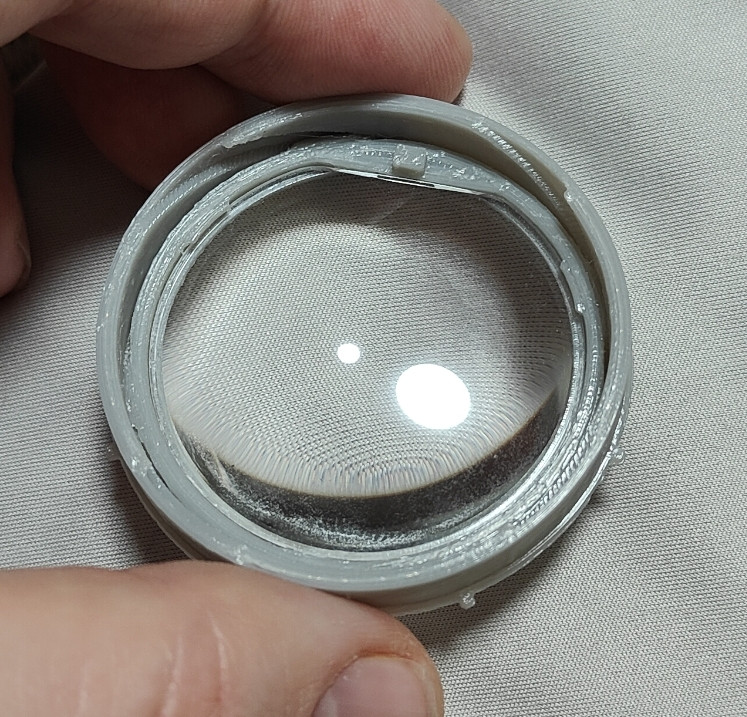

На фото видно что я постарался. Ничего не должно выпирать. Иначе в шахту диоптрии не влезет.

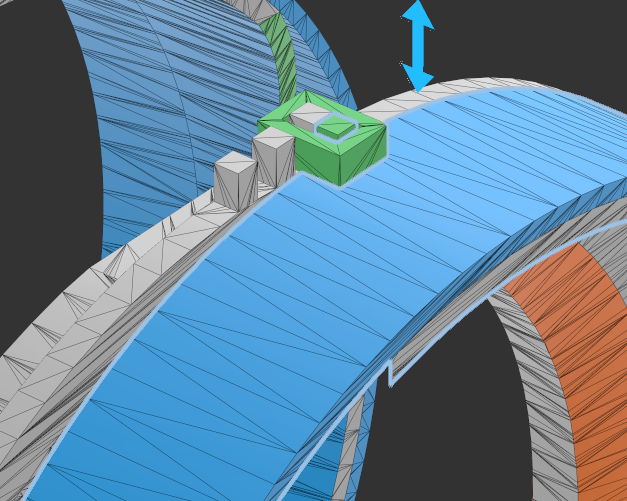

Что означают 3 штырька на платформе: это настройка межзрачкового расстояния. 1-й от переносицы - стоковое от реверба. 2 и 3 это для тех у кого шире между глаз.

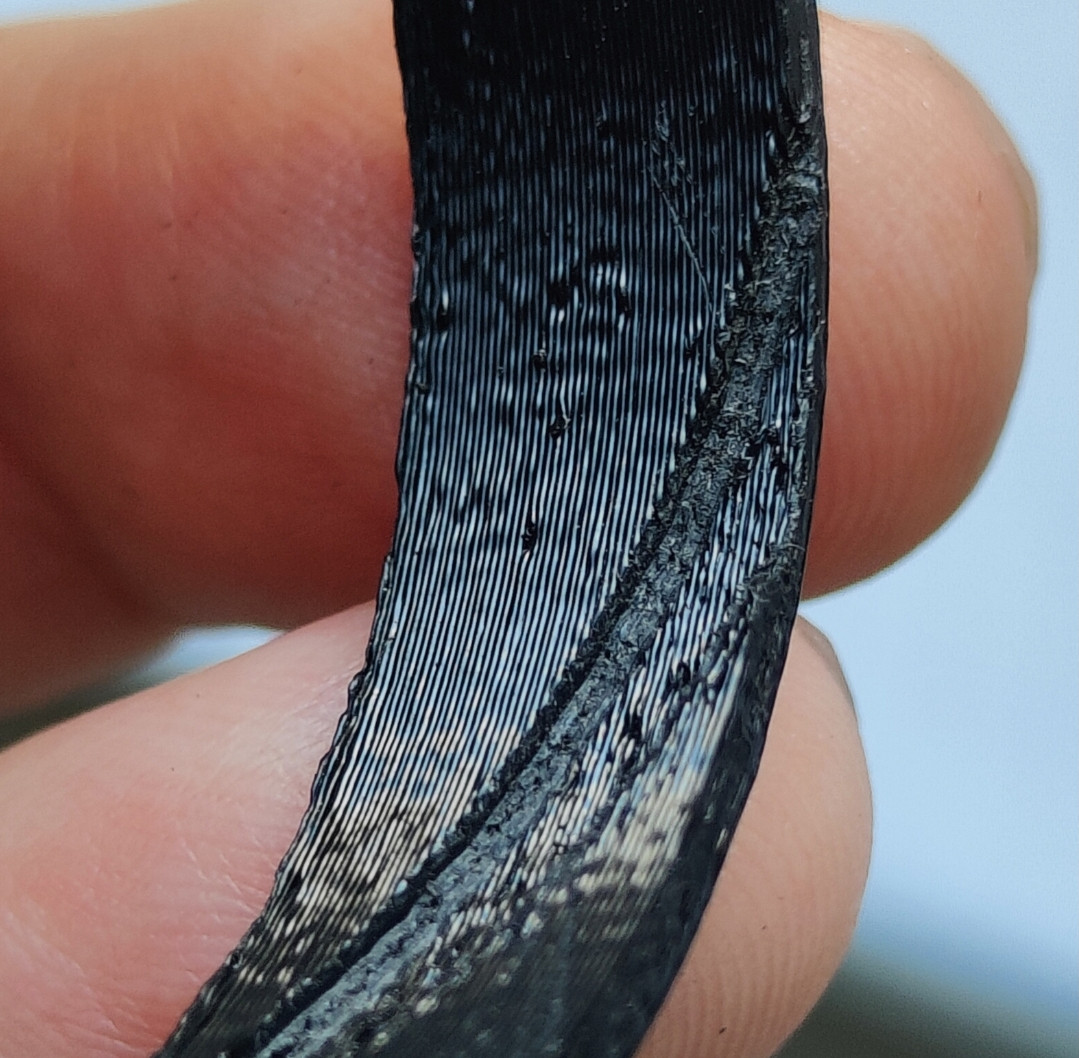

Резьба тоже довольно плотная, но ее надо разработать до установки линзы. Чтобы "сточить" облой и т. п. шелуху.



Перед установкой линзы - внимательно изучите геометрию.

Изменено 5 февраля пользователем RuSh-Zummer

[RuSh-Zummer]



Добро пожаловать в чудесный мир HP Reverb G2!

[ROSS_Papa_JA2]

А как происходят настройки на шлеме непосредственно?

Я правильно понимаю вашу идею, что вам сейчас не надо надевать очки или контактные линзы и все настраивается под ваше зрение легким движением руки и не сбивается потом?

Изменено 5 февраля пользователем ROSS_Papa_JA2

[RuSh-Zummer]

1) собираешь блок из 3 деталей плюс линза с учетом твоего межзрачкового (выясни заранее)
2) выдергиваешь с помощью присосок стоковые линзы.

3) приклеиваешь термоклеем блок в шахту визира
4) крутишь диоптрии - настраиваешь фокус

можно собирать по отдельности, можно в сборе
шахту dioptry лучше приклеить покрепче, потому что резьба тугая поначалу

но сначала прихватывайте термоклеем! чтобы понять что к чему
или пластилином, что безопаснее



Естественно берегите линзы и особенно экраны. Не лезьте пальцами в экраны! Не водите над ними нити термоклея, заебетесь потом оттирать!



О мусора избавляемся мягкой кисточкой для оптики и одновременно высасываем пылесосом. Не надо протирать экраны.

Изменено 5 февраля пользователем RuSh-Zummer

[-DED-Ron]

Печатать один-в-один или с меньшим коэффициентом?

[RuSh-Zummer]

1 минуту назад, -DED-Ron сказал:

Печатать один-в-один или с меньшим коэффициентом?

Один в один,


никаких коэффициентов!

[-DED-Ron]



А штатный ползунок IPD для чего тогда остается?



Изменено 5 февраля пользователем -DED-Ron

[RuSh-Zummer]

Только что, -DED-Ron сказал:

А другим пластиком?

АБС оптимальный по геометрии

можно и другим пластиком, но возможно придется работать напильником и ножом

 PETG очень плохо обрабатывается

[-DED-Ron]

Напильником и ножом - ха, и кого это остановит?

[RuSh-Zummer]

42 минуты назад, ROSS_Papa_JA2 сказал:

все настраивается под ваше зрение легким движением руки и не сбивается потом

именно такая идея,

но все зависит от напечатанных деталей.

может получиться тугая резьба, и придется прилагать некоторые усилия, а может и ослабленная, в таком случае настройку можно зафиксировать пластилином (маленький кусочек)



18 минут назад, -DED-Ron сказал:

А штатный ползунок IPD для чего тогда остается?



для того же самого

1 штырек соответствует штатному диапазону, до 68 мм включительно. - у таких центр линзы напротив центра экрана.

у кого 72 мм межзрачковое - им надо клеить блок с линзой по 2 штырьку, и тд
у таких центр линзы уже смещается относительно центра экранов - это неизбежное ухудшение, а что поделать?
иначе только разбирать шлем до винтиков и расширять ход экранов. Но про это не в нашей теме.



Изменено 5 февраля пользователем RuSh-Zummer

[-DED-Ron]

понятно, попробуем



[-DED-Ron]

del



Изменено 5 февраля пользователем -DED-Ron

[RuSh-Zummer]

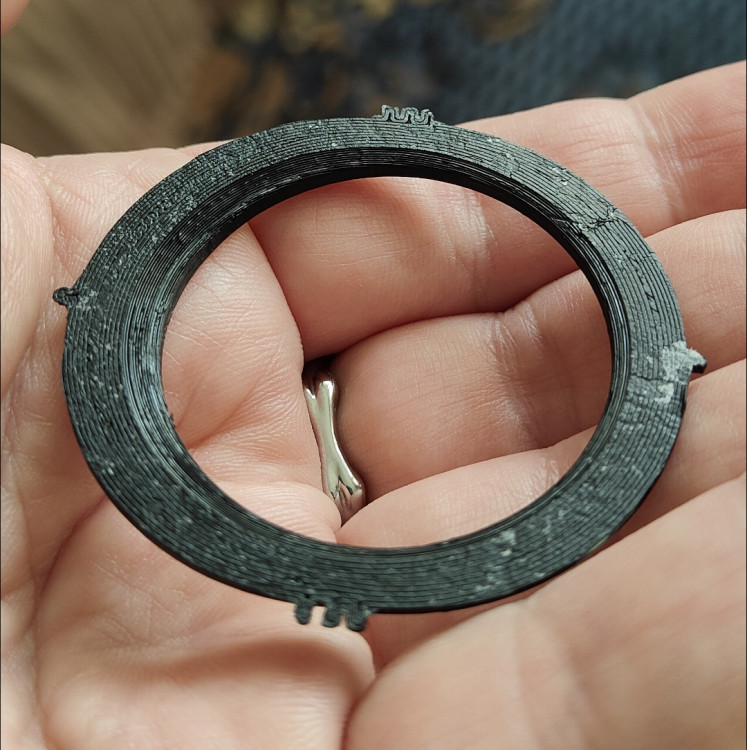

Не забудьте удалить поддержку на фаске на платформе. Эта фаска для того чтобы линза проходила в самое крайнее положение. Для тех у кого большой минус.





Внимание! Линзы Gear vr пластиковые! Поэтому для протирки использовать только влажную тряпочку с воду.



Никаких спиртов, и тем более растворителей!

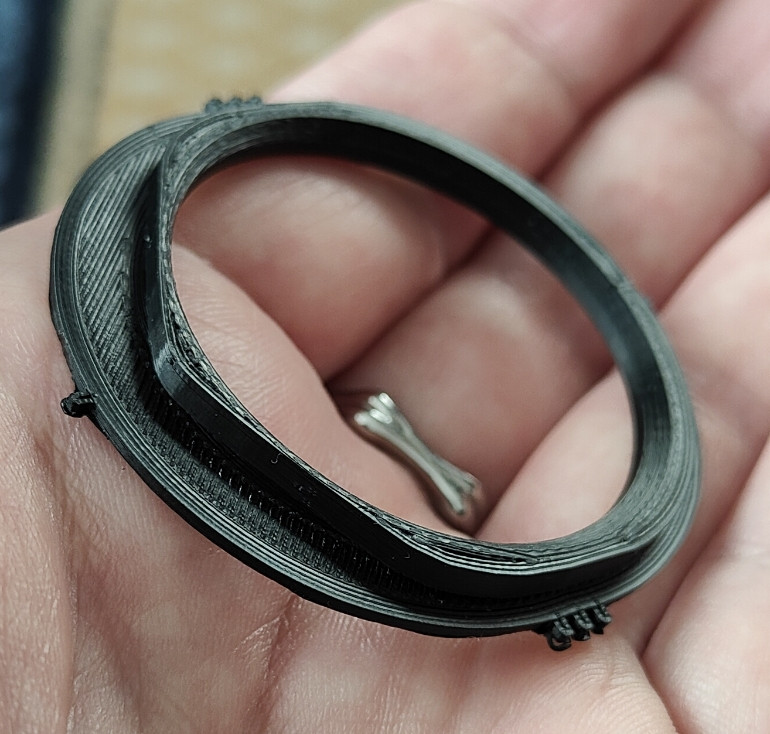

Платформа со стороны посадочного места. Этой стороной помещаем блок в шахту визира в шлеме вместо штатной линзы.

Изменено 7 февраля пользователем RuSh-Zummer

[RuSh-Zummer]



[-DED-Ron]

Не знаю, может дело в линзах (крайняя версия Gear VR 325), но мне высоты (8мм) регулировочной не хватает, нужно больше. Буду думать.

[RuSh-Zummer]



1 час назад, -DED-Ron сказал:

но мне высоты (8мм) регулировочной не хватает, нужно больше

скажи сколько надо я сделаю

и вообще, если кому то надо увеличить или уменьшить - напишите
я могу сделать дополнительные шахты диоптрий

Вот такая версия



1 час назад, -DED-Ron сказал:

но мне высоты (8мм) регулировочной не хватает



надо обязательно знать свое точное межзрачковое, это база для дальнейшей настройки



Кроме того, можно выдвигать линзу еще на 2 мм,
но надо будет фиксировать

Изменено 7 февраля пользователем RuSh-Zummer

[-DED-Ron]

На коробке или спереди в нижней части шлема указана версия (SM - R32*).
Вообще, чисто мое мнение, нужно делать переходник из 2х деталей. Но для различных IPD, без этапа приклеивания шахты к плате.
И по типу "труба в трубе" с фиксацией винтом, что позволит оставаться  линзам в одном положении.
Хочу сказать автору огромное СПАСИБО за проделанную работу и за возможность продлить жизнь одному, не побоюсь этого слова, из лучших шлемов VR в данный момент.



Изменено 7 февраля пользователем -DED-Ron

[-DED-Ron]

Провел эсперимент со шлемом Gear VR поставив в него телефон, чтобы узнать нужное расстояние от линзы до чистого глаза, когда картинка четкая.
Оказалось на максимуме колеса от себя. А это ~45мм. В Reverb экран на расстоянии 33мм до посадочного места линзы.
Соединил две шахты изолентой (куда ж без неё), собрал на двухсторонний скотч с платой, воткнул в G2 и оказалось, что высота общей сборки должна быть ~16мм (при нынешних только 12мм). Т.е. нужно добавить 4-5мм и это должно перекрыть диапазон до +3 диоптрий (на вырост, сейчас очки для ПК + 2,25, но со временем придется увеличивать).
Ещё заметил,что чем ближе к переносице штатный ползунок IPD, тем меньше искажения геометрии (бочка) и аберрация. Ну и нужно ставить двойную штатную маску ибо видны неиспользуемые края экранов.

Изменено 7 февраля пользователем -DED-Ron

[RuSh-Zummer]

Ок, давай подумаем.

При таком плюсе ты все равно не будешь крутить линзы близко, так?



Таким образом тебе не нужна резьба около платформы .



Я сделаю сегодня модель 8+5=13 мм.



Ок?

Изменено 8 февраля пользователем RuSh-Zummer

[RuSh-Zummer]

вот диоптрии высотой 13 мм



dioptry_13mm-08-02-2025.rar





а также 10 мм если кому-нибудь надо



dioptry_10mm-08-02-2025.rar



Изменено 8 февраля пользователем RuSh-Zummer

[RuSh-Zummer]

12 часов назад, -DED-Ron сказал:

чем ближе к переносице штатный ползунок IPD, тем меньше искажения геометрии (бочка)



Лучше так не делать. Надо выбирать комфортное соосное положение. Чтобы глаза меньше напрягались. Аберации по краям в данном случае не настолько критичные, всегда можно повернуть голову в нужную сторону. Эффект бочки по краям - так это вообще не существенно. Я не обращаю внимание. В авиасимуляторе мне кажется это не имеет никакого значения. В основном я смотрю за пределы кабины и в прицел. Там все хорошо, нет ни абераций, ни искажений.

12 часов назад, -DED-Ron сказал:

сейчас очки для ПК + 2,25

у мне я сейчас +1,0 возможно +1,5 - так мы выясним все варианты

Изменено 8 февраля пользователем RuSh-Zummer

[-DED-Ron]

До монитора 800-840мм (32" 4K). Бочка - да, не существенно, но лучше об этом знать. Ну чем больше отодвигаем линзу от экранов, тем меньше получаем масштаб изображения от дефолтного.
По ползунку у переносицы - думаю, это от того, что центра дефолтной линзы Френеля (и экранов) и линзы GearVR не совпадают. У первой от края колодца установочного (у переносицы) - 19,5мм, у нашей круглой - 21мм.

[RuSh-Zummer]

соосность центра линзы и экрана легко проверить
диапазон ползунка шлема 60 - 68 мм

размер между центрами первых штырьков должен соответствовать

подтвердить правильность можно так:

наша линза 42 мм
радиус 21 мм

вычисляем размер между линзами
60 - 21*2 = 18 мм
68 - 21*2 = 26 мм

у тебя такие размеры?

да и вообще штырьки на шахте диоптрий - соответствуют центру линзы
точно тебе говорю

штырьки на шахте диоптрий - соответствуют центру линзы

думаю этого факта достаточно чтобы измерить текущий ipd и понять соответствует ли он штатному по положению ползунка

Изменено 8 февраля пользователем RuSh-Zummer

[RuSh-Zummer]



на платформе кстати большой допуск, чтобы легко вписаться в штатное посадочное и не пилить напильником
просто проверь соответствие размеров ipd
если что скорректируй


[-DED-Ron]

Это да, есть такое, там 1-1,5мм да плюс между штырьками 2мм - выбор есть.

[RuSh-Zummer]

ссылка на файлы на гугл диск, тут удобнее обновлять версии



https://drive.google.com/file/d/14Oq9PO_z8kJthXPPHk71WCFeLcWF29rr/view?usp=drive_link

добавил модель клипсы для временного фиксирования для настройки межзрачкового

примечание: сам пока не печатал и не тестировал



Изменено 16 февраля пользователем RuSh-Zummer

[RuSh-Zummer]

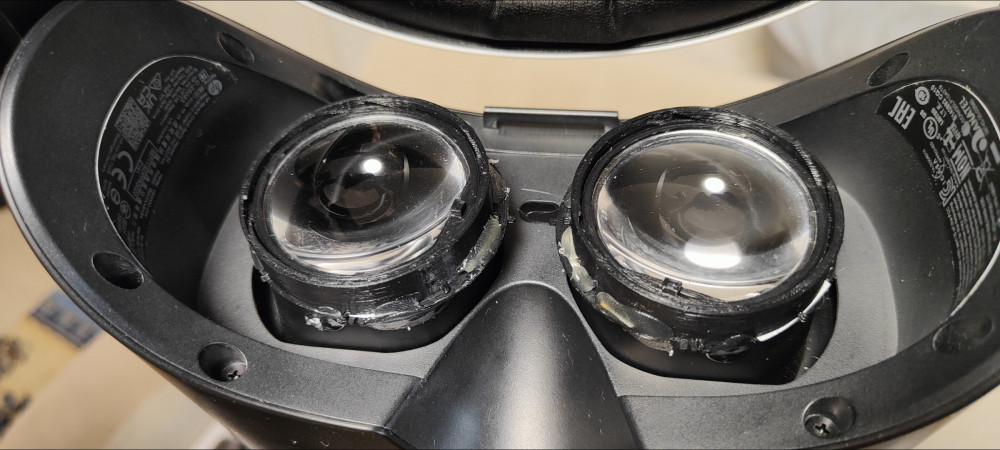

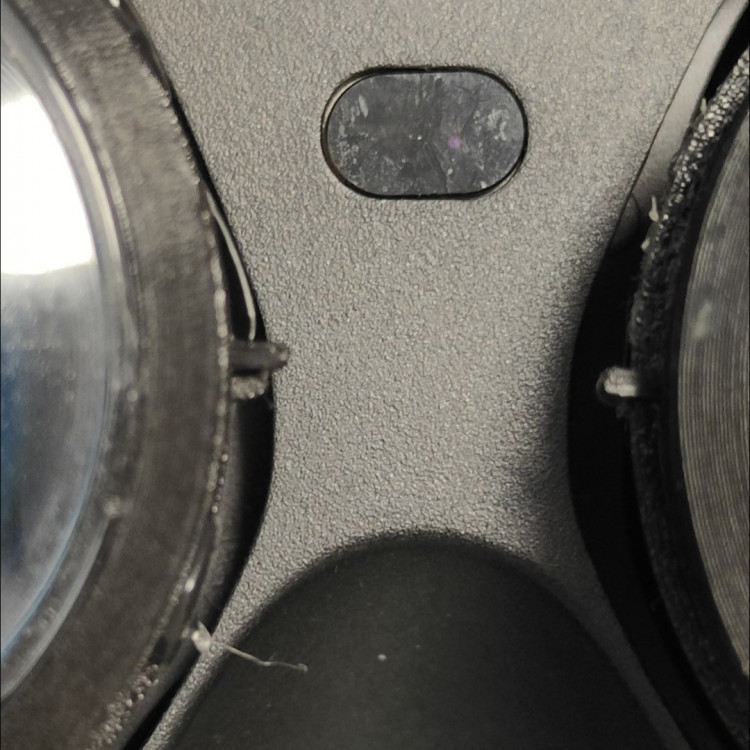

Установил линз мод товарищу из Новосибирска с высотой шахты 10мм. Пилот оказался очень пугливый с неизвестным ipd, пришлось изощряться. В итоге установили ipd73-74 в нестандартном положении монтажного штырька.



Мусора было достаточно много.

Потому что хочешь не хочешь, а надо пилить напильником немного. Пылесос помогает избавиться.



В целом клиент доволен. Чёткость отличная.

[RuSh-Zummer]

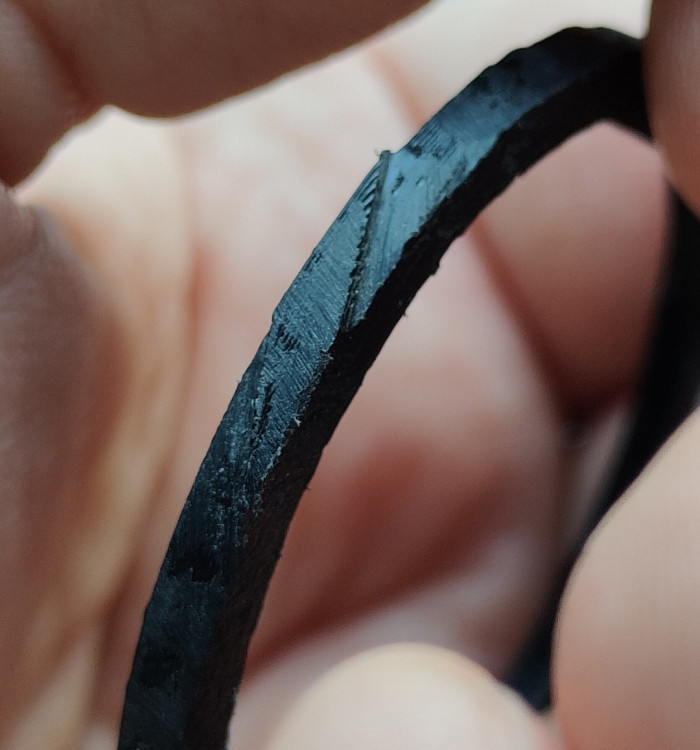

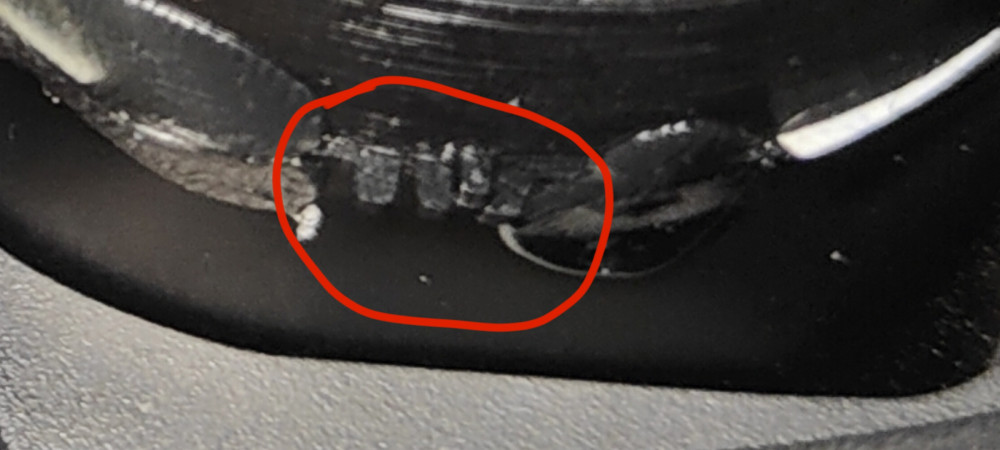

Как бы ни хотелось, но пилить таки приходится, немножко. Надо спилить заусенцы в резьбе, и расширение которое возникает при печати. Важно: промыть водой, чтобы избавиться от пыли.



Но не беспокойтесь сильно, пыль всё равно будет, надо просто периодически отсасывать пылесосом. И всё будет в порядке.



Изменено 18 апреля пользователем RuSh-Zummer

[72AGs_Buzoter]

Вам надо напечатать (заказать) мастер-модель на фотополимернике и сделать по ней силиконовую форму, а в форму лить литьевой полиуретан - клиенты будут пищать от радости.



[RuSh-Zummer]

Это открытый проект для самостоятельного изготовления и сборки.

[RuSh-Zummer]

Вот почему нужны раздельные модули.



Я побывал у окулиста и узнал, что у меня несимметричное межзразчковое расстояние. справа 35 мм, слева 32,5 мм. Скорее всего это тоже примерно. Главное наличие факта. Я давно замечал, что если настроить правый глаз очень чётко, то левый в небольшом расфокусе.



Вот теперь, немного подумав, я переклеил левую линзу на своих очках. Сделал сдвиг по горизонтали и немного по вертикали. Четкость стала значительно лучше!



Для настройки использовал расположение правого глаза и линзы как базу в системе, и пластилин в качестве временного монтажного средства.



Изменено 19 апреля пользователем RuSh-Zummer
