Распиновка Cougar

[=SOVA=LUFT*]

У кого есть схема распиновки вилки com- порта(15 pin),это который идет от РУДа к РУСу,была утрачена вилка,нужно узнать какой цвет провода куда идет,чтоб новую припаять.

[Acid_Reptile]

В порядке преположения: а что если вскрыть головное устройство и посмотреть распиновку там?

[=SOVA=LUFT*]

В порядке преположения: а что если вскрыть головное устройство и посмотреть распиновку

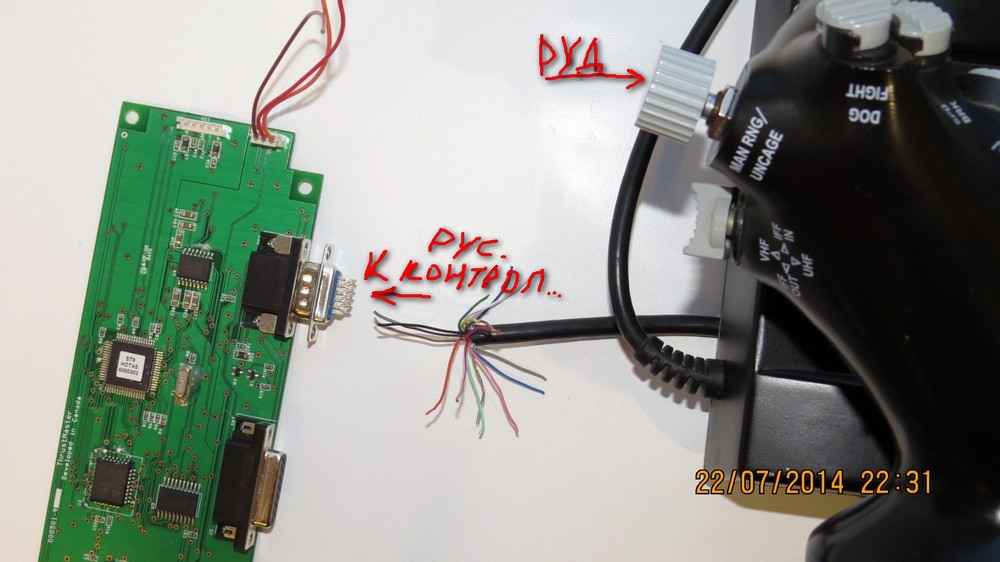

Там провода идут в руд на кнопки,второй конец через разъем(15pin,который утрачен)

[=VIRPIL=Baur]

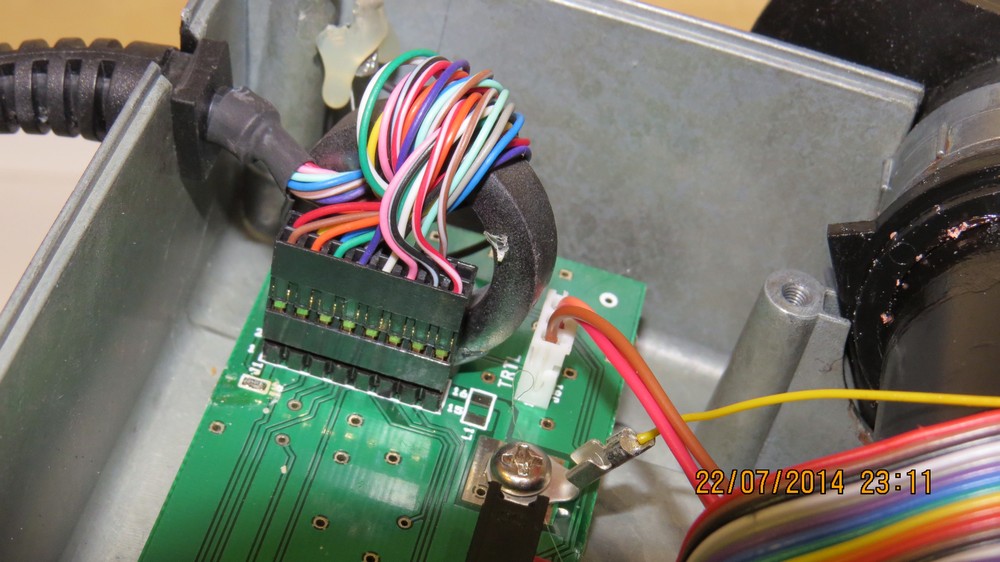

У меня какой то кабель валяется с разъёмом. Наверно от Кугара. Я же РУД переделывал. Сфоткай ту сторону, которая внутри РУД-а. Я завтра в мастерской гляну. Напомни если забуду. А лучше СМС-ни в 13:00.

[=SOVA=LUFT*]

У меня какой то кабель валяется с разъёмом. Наверно от Кугара. Я же РУД переделывал. Сфоткай ту сторону, которая внутри РУД-а. Я завтра в мастерской гляну. Напомни если забуду. А лучше СМС-ни в 13:00.



Изменено 22 июля 2014 пользователем =SOVA=LUFT*

[=SOVA=LUFT*]

HELP! Вопрос все еще актуален.

[=SOVA=LUFT*]

Парни владельцы

Cougar

  кому не лень,вскройте руд-прозвоните провод на предмет распиновки(цвет-расположение на вилке идущей в разъем на РУСе,тема выше,буду благодарен

[=SOVA=LUFT*]

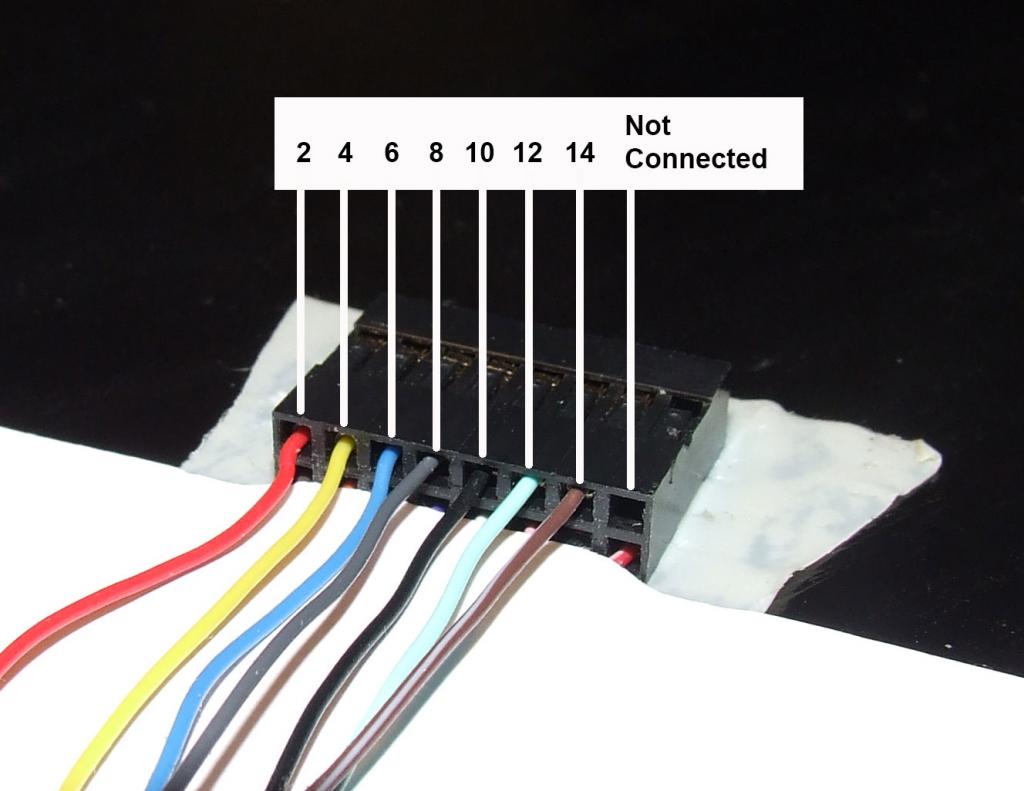

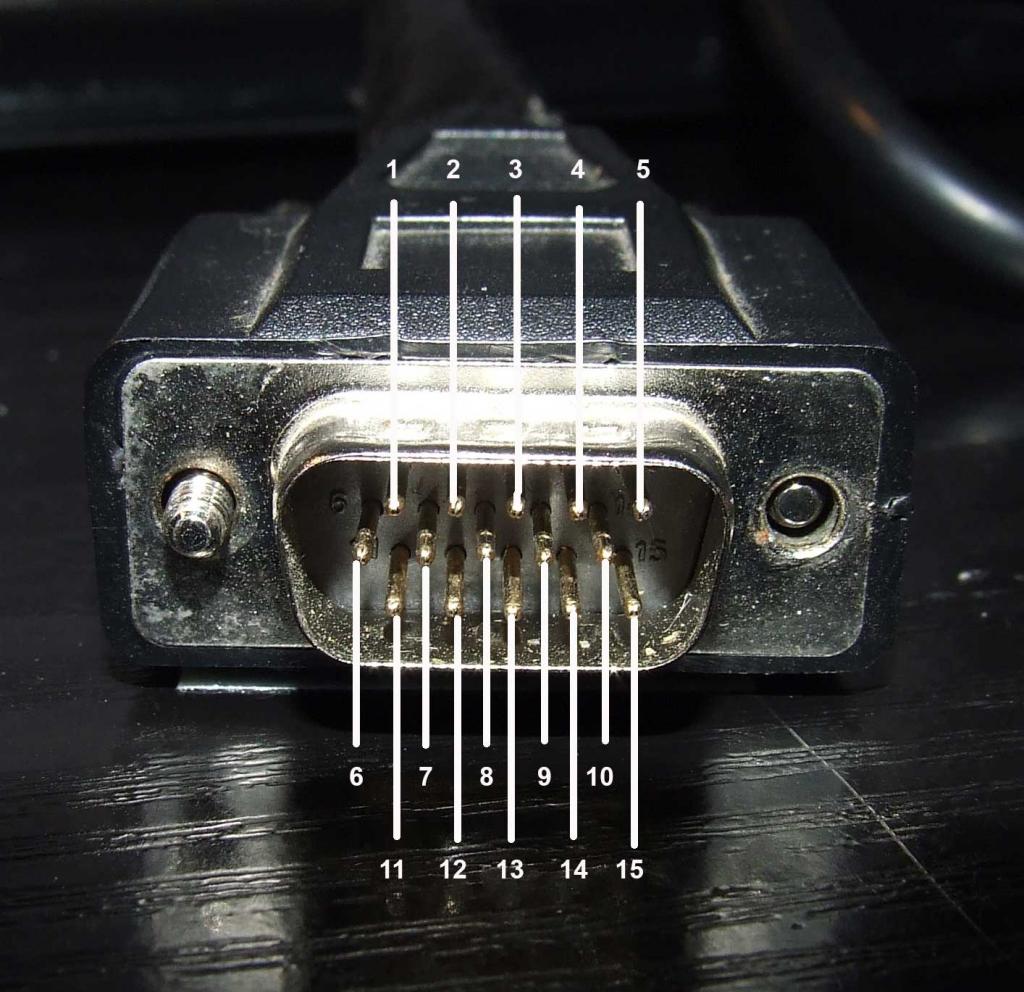

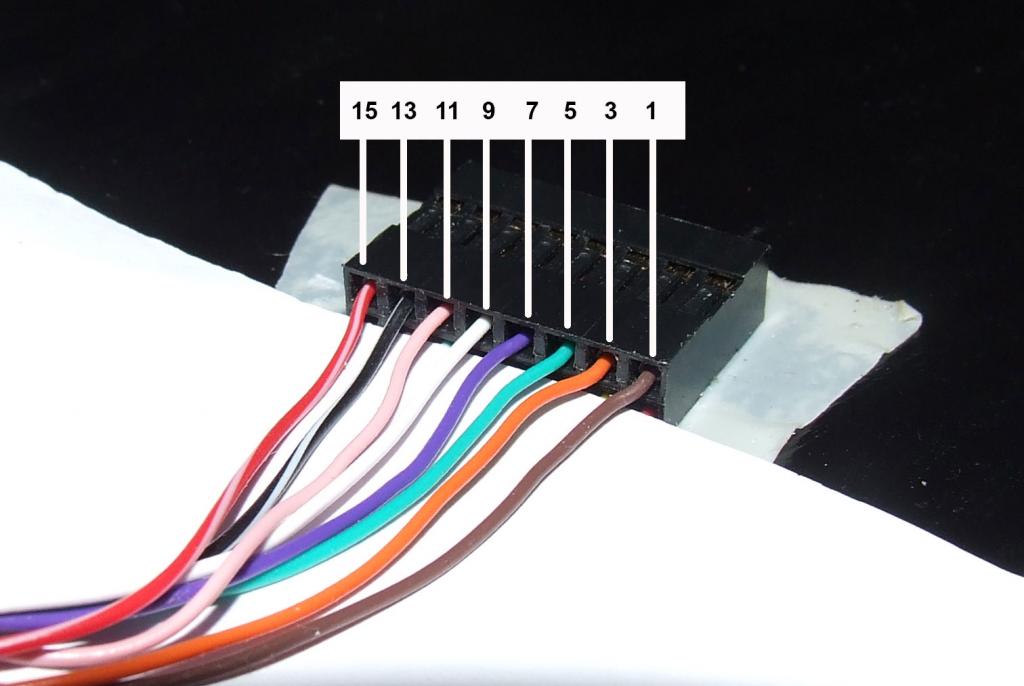

Собственно вот,помогли ТОВАРИЩИ из англоязычного форума,за насколько часов все состряпали,у нас месяц тема провисела и вот еще Cougar Reference pictures может тоже кому пригодится.
