ХОТАС Кугуар

[Swift_CCCP]

Ты же знаешь что там сборка регистровая. Можно энкодер на неё подключить? Контроллеру то пофиг. Лишь бы энкодер регистрами договорился.)

[Komaroff]



2 часа назад, Swift_CCCP сказал:

Ты же знаешь что там сборка регистровая. Можно энкодер на неё подключить? Контроллеру то пофиг. Лишь бы энкодер регистрами договорился.)

Там затык как определить направление вращения.

[Iguz]

Да, прийдеться контролер менять что бы энкодеры подцепить.

[Komaroff]

13 минут назад, Iguz сказал:

Да, прийдеться контролер менять что бы энкодеры подцепить.

Или приблуду специальную не сильно сложную прицепить , которая будет преобразовывать энкодер в кнопки. Но это если очень будет хотеться оставить родной контроллер.

[capitanblood]

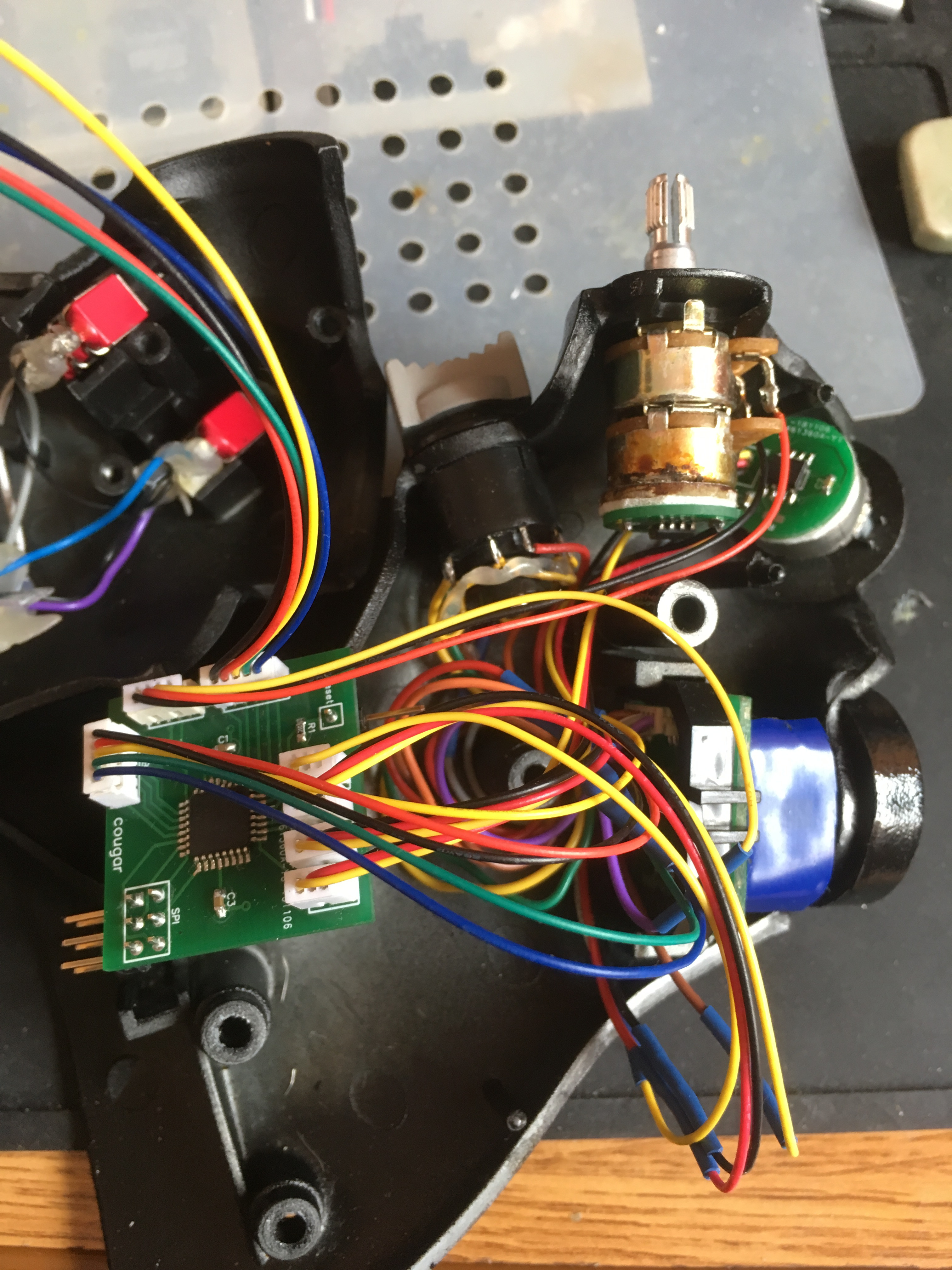

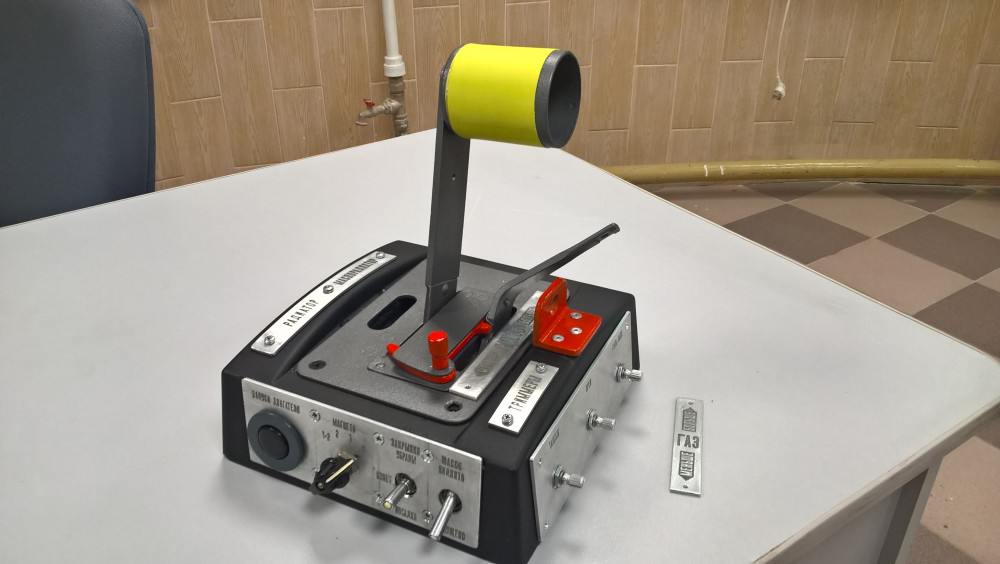

Просто долго думал куда его приткнуть, контроллер, а тут и корпус как раз от него.

Work in progress.:) В общем, если не придумаю как, поставлю mmjoy2.

4 часа назад, Komaroff сказал:

Или приблуду специальную не сильно сложную прицепить , которая будет преобразовывать энкодер в кнопки.

Соображениями не поделитесь:)

[Komaroff]

3 часа назад, capitanblood сказал:.

Соображениями не поделитесь:)

Пока навскидку ардуинка попроще .

[capitanblood]

Нашел схему как энкодер преобразовать в кнопки, но это на каждый нужно вешать минимум три схемы, в общем если кому интересно то вот.

еще нужна будет микросхема с ключами или на транзисторах ключи собрать, а уже к ней регистры подключать.

[Komaroff]

Если к регистрам подключать, то транзисторы или ключи не нужны.

[capitanblood]

5 часов назад, Komaroff сказал:

Если к регистрам подключать, то транзисторы или ключи не нужны.

Пардон, не так выразился, если подключать к готовой плате регистров из рукоятки ключи понадобятся.

[Komaroff]

Не понял...

Ведь ключи (транзисторы) нужны чтобы имитировать замыкание кнопки для схемы "диодной матрицы" клавиш, в которой кнопки не имеют непосредственной связи с общим или плюсом питания.

А сдвиговые регистры воспринимают обычно замыкание входа на общий. Т.е. тут непосредственно (без ключей и транзисторов) можно подключать адаптер энкодеров.



PS. Про ардуинку ранее я говорил из расчета, что паять микросхемы не нужно.


[capitanblood]

На плате регистров в ручке кота как и кабана кнопки подключаются через разъем с пятью контактам - четыре входа и земля. К какому подключать схему, которая выдаёт логические нули и единицы? Если делать плату с регистрами специально под данный вариант, то может и можно обойтись без ключа, а в готовом решении как? Если только резисторы подтяжки входов подключать не к питанию, а к выходам этой схемы и замыкать с землей, так наверное, но мне кажется проще схему с ключами поставить и к ней стандартно подключить плату из рукоятки.

[=FA=CATFISH]

45 минут назад, capitanblood сказал:

На плате регистров в ручке кота как и кабана кнопки подключаются через разъем с пятью контактам - четыре входа и земля. К какому подключать схему, которая выдаёт логические нули и единицы? Если делать плату с регистрами специально под данный вариант, то может и можно обойтись без ключа, а в готовом решении как? Если только резисторы подтяжки входов подключать не к питанию, а к выходам этой схемы и замыкать с землей, так наверное, но мне кажется проще схему с ключами поставить и к ней стандартно подключить плату из рукоятки.

Капитан, Адруина сейчас стоит 5-ти трамвайных билетов. Все схемы с дискретной логикой для энкодеров, в результате, превращаются в экзерсисы для ума по типу кроссвордов. Спасибо Мега мозгу

[capitanblood]

8 часов назад, =FA=CATFISH сказал:

Капитан, Адруина сейчас стоит 5-ти трамвайных билетов. Все схемы с дискретной логикой для энкодеров, в результате, превращаются в экзерсисы для ума по типу кроссвордов. Спасибо Мега мозгу

Вот я свой мозг и упражняю:)

[2./SG2_Semyon-]

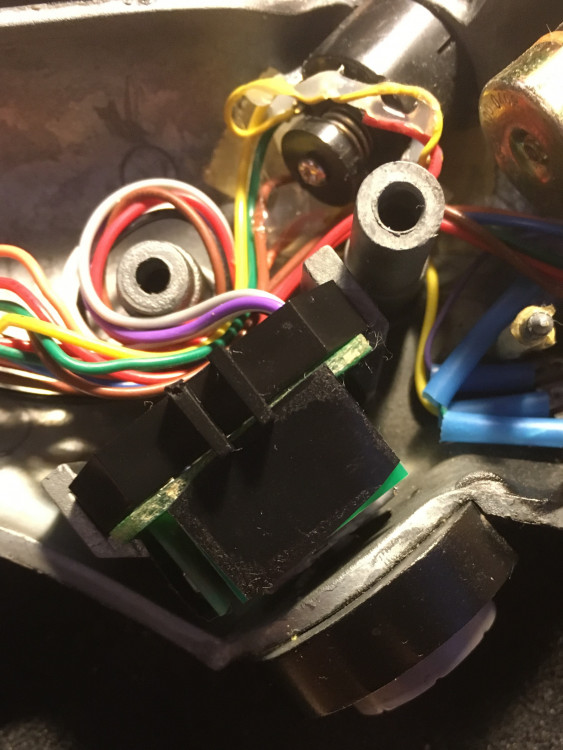

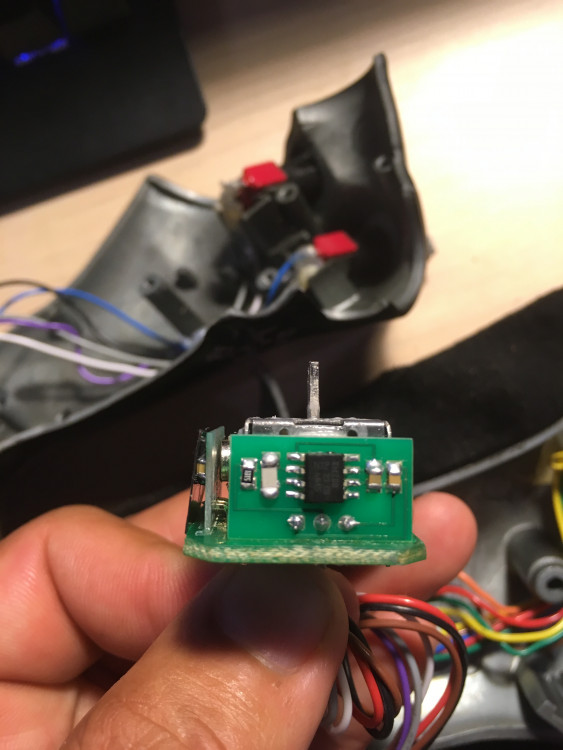

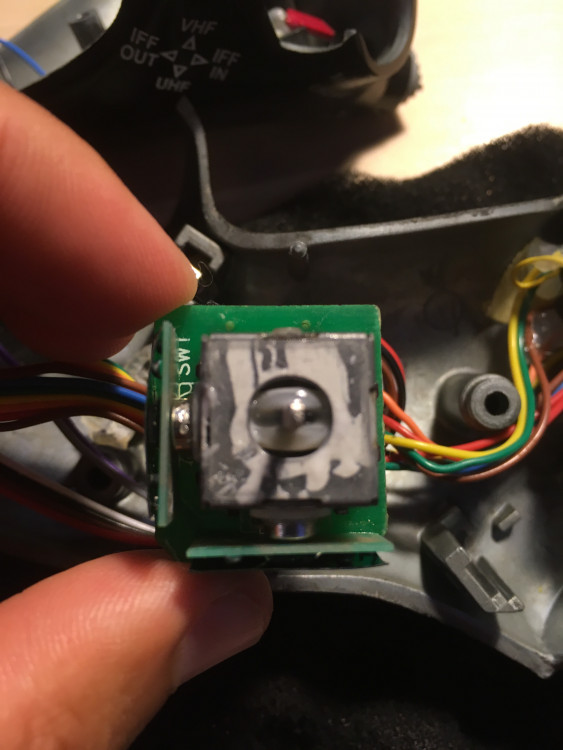

Хочу поделится переделкой министика на бесконтактные датчики с KMZ60. Платы нужны самые тонкие. Магниты высотой 1 или 1.5 мм. Максимум можно впихнуть 2 мм. Схему взял из темы про MMJOY.

Подключил к контроллеру F3. Всё работает.

В архиве фалы gerber для заказа плат на производстве. KMZ60.zip

Изменено 20 сентября 2018 пользователем semenovkr

[Iguz]

2 часа назад, semenovkr сказал:

Хочу поделится переделкой министика на бесконтактные датчики с KMZ60. Платы нужны самые тонкие. Магниты высотой 1 или 1.5 мм. Максимум можно впихнуть 2 мм. Схему взял из темы про MMJOY.

Подключил к контроллеру F3. Всё работает.

В архиве фалы gerber для заказа плат на производстве. KMZ60.zip

На что магниы клеи? Кстати я туда запихал энкодер. Не подскажешь кстати эти датчики нджой32 обрабатываються?

[2./SG2_Semyon-]

Магниты закрепил клеем COSMOFEN CA 12. В мерлине в маленькой фасовке купил. Эти датчики работают как обычный резистор - в аналоговом режиме. Любой контроллер примет их как резисторы. Питание для них нужно 5 вольт. Ну и измеряемый угол чуть меньше 90 градусов. В архиве присоединил проект в diptrace.

KMZ60.zip

Изменено 20 сентября 2018 пользователем semenovkr

[=BULAT=PAPasha]

Да ты прям мастер левша! Блоху подковал!))) Круто! К министику привыкаешь и плохо когда он "шуметь" начинает.

[Hudlam]

А как вы его используете, в иле, например？

[2./SG2_Semyon-]

1 час назад, Hudlam сказал:

А как вы его используете, в иле, например？

В ИЛ2 оси настроены как кнопки. То есть как хат переключатель. Хочу попробовать его настроить как относительные оси для обзора. В контроллере F3/L3 это всё есть. В DCS WORLD для управления стробом захвата можно использовать. Просто очень хотелось сохранить министик, а резисторы были не рабочие.

[Ew4n_]

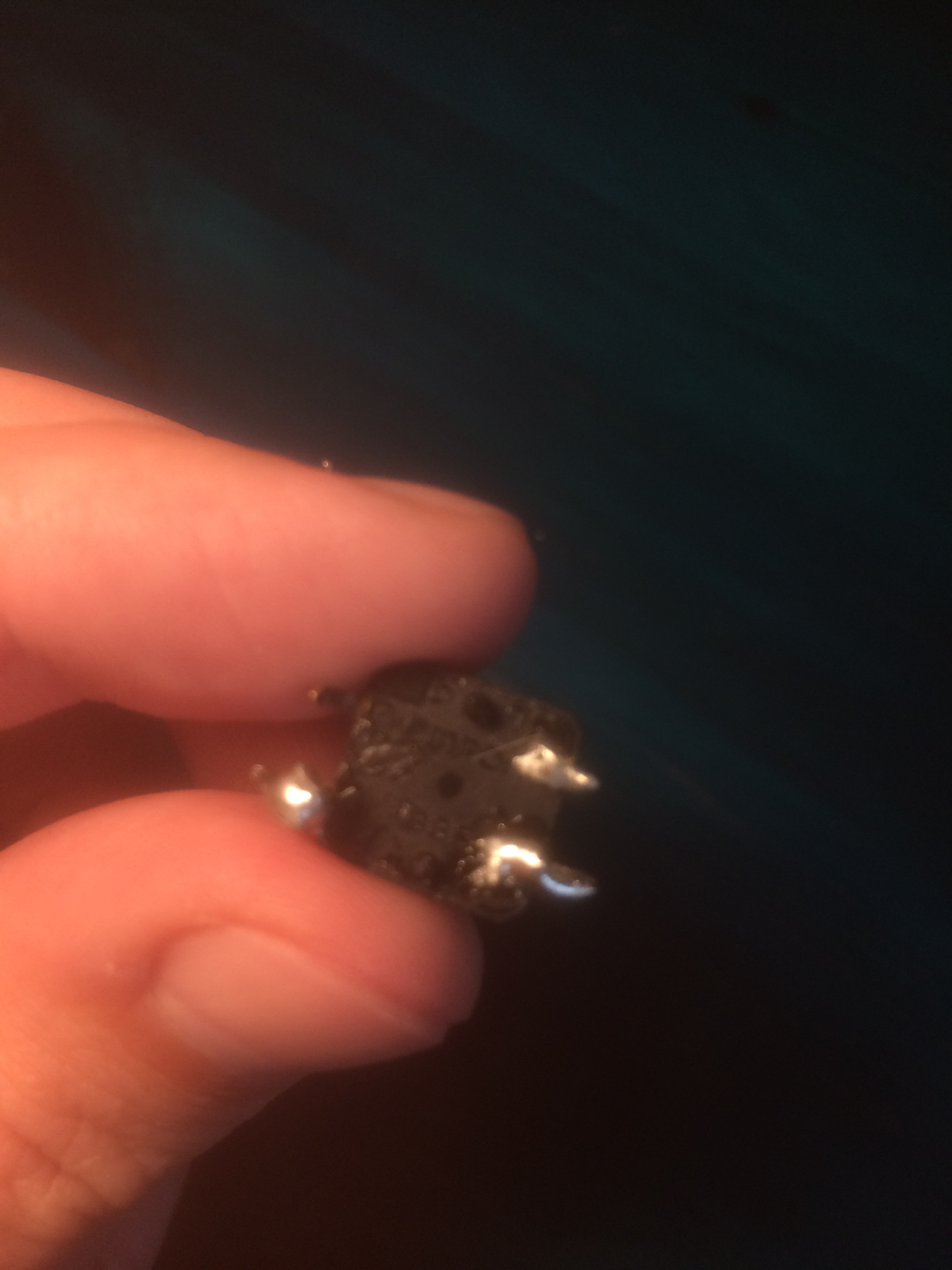

Доброго времени суток. Нужна помощь. В общем есть РУС BRD-D с ручкой от Cougar. Черт меня дернул разобрать РУС, почистить от пыли и немного смазать. В процессе оторвалось три проводка от кнопки, которая идет на курок (на нее еще пружинка одевается), возможно еще откуда-нибудь. Попробовал припаять, припаял, кнопка заработала, но перестали работать некоторые другие кнопки. Оторвал провода обратно) Палками сильно не бейте, не разбираюсь я в разноцветных проводках. Уважаемые форумчане, нужна ваша помощь. Что и куда надо припаять, чтобы все заработало? Заранее благодарен за помощь.





Изменено 28 сентября 2018 пользователем Balunov

[Swift_CCCP]

1. Провод сигнал кнопки

2. Общий(земля) кнопки

3. "Продолжение" общего.

На одном раз.еме находится 5 проводов. Четыре сигнальных и один общий. То есть для подключения хатки. Кнопки подключаются так же, но по одному проводу идут сигнальному от каждой кнопки, а один общий соединяет все кнопки.

Если не понятно -завтра нарисую.

[Ew4n_]

15 часов назад, Swift_CCCP сказал:

1. Провод сигнал кнопки

2. Общий(земля) кнопки

3. "Продолжение" общего.

На одном раз.еме находится 5 проводов. Четыре сигнальных и один общий. То есть для подключения хатки. Кнопки подключаются так же, но по одному проводу идут сигнальному от каждой кнопки, а один общий соединяет все кнопки.

Если не понятно -завтра нарисую.

Да, спасибо. Уже помогли, разобрался. Но, к сожалению, там где то поврежден какой-то провод. Китайские макаронины оказывается очень хлипкие. Буду прозванивать провода.

[2./SG2_Semyon-]

В 20.09.2018 в 22:13, Iguz сказал:

Не подскажешь кстати эти датчики нджой32 обрабатываються?

NJOY32 использует 3,3 В? В технической документации для kmz60 допускается питание 2,7-5,5 В. Кстати датчик ВКБ A_MaRS (четырехпроводной) насколько я понял, тот же самое что и kmz60. Только там kmz41 с внешним двухканальным операционным усилителем  MV358I. Кто нибудь знает как A_MaRS подключается к контроллеру NJOY32?



Получается теперь нет привязки к закрытому протоколу цифровых бесконтактных датчиков ВКБ D_MaRS? Тогда можно использовать KMZ60 где места совсем мало и kmz41+MV358I где его достаточно.

Изменено 13 октября 2018 пользователем semenovkr

[2./SG2_Semyon-]

37 минут назад, semenovkr сказал:

Получается теперь нет привязки к закрытому протоколу цифровых бесконтактных датчиков ВКБ D_MaRS? Тогда можно использовать KMZ60 где места совсем мало и kmz41+MV358I где его достаточно.

Это я поспешил с выводом скорее всего?

Изменено 13 октября 2018 пользователем semenovkr

[uiv]

Поспешили. КМЗ60 работает по другому.

[Iguz]

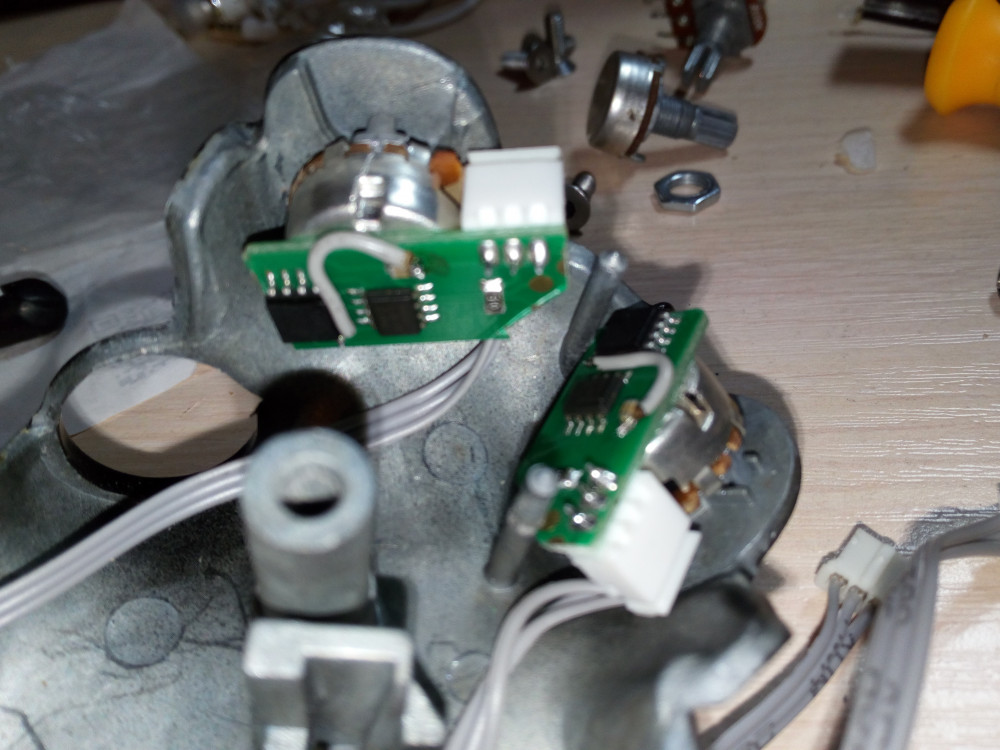

Потихоньку идет переделка руда на бесконтактные датчики марс, итого ручка переделанна, правда ось с нажатием не получилось, просто ось, итого что будет в ручке: две оси на бесконтактных датчиках марс, один родной переключатель тумблер, кнопка вместо второго тумблера,  и вместо министика энкодер с нажатием. Марсы работают проверил на на базе мамбы, теперь дособирать ручку и можно переходить к базе... Потихоньку идет переделка руда на бесконтактные датчики марс, итого ручка переделанна, правда ось с нажатием не получилось, просто ось, итого что будет в ручке: две оси на бесконтактных датчиках марс, один родной переключатель тумблер, кнопка вместо второго тумблера,  и вместо министика энкодер с нажатием. Марсы работают проверил на на базе мамбы, теперь дособирать ручку и можно переходить к базе...

[2./SG2_Semyon-]

36 минут назад, Iguz сказал:

Потихоньку идет переделка руда на бесконтактные датчики марс, ...



Может лучше переделать на AS5600? Тогда будет работать на 360 градусов в аналоговом режиме, как обычный резистор. И питание он поддерживает 3,3 (если впаять перемычку R1 и убрать С2) и 5 (если убрать перемычку R1 и впять С2) вольт.

[Iguz]

7 минут назад, semenovkr сказал:

Может лучше переделать на AS5600? Тогда будет работать на 360 градусов в аналоговом режиме, как обычный резистор. И питание он поддерживает 3,3 (если впаять перемычку R1 и убрать С2) и 5 (если убрать перемычку R1 и впять С2) вольт.

Сперва тоже об этом подумал, но пошел по пути наименьшего сопротивления, датчик марс мне обошелся 250 р за штуку,  а вот АС5600 стоит около 200 или 300 и при этом его еще нужно паять делать лут и т.д., причем выгоды от этого ни какой в моем случаи нет, обычный переменный резистор с Китая это около 320 градусов, марс спокойно держит этот диапазон и ни надо подгонять магнит под все это удовольствие, да и в самом руде будет всего 4 оси и все они будут на марсах + родной контролер.

[BeRSeRk]

Извиняюсь за вопрос... Вот этот хруст у РУД это нормально или что-то сломано? (РУД не мой)



[Swift_CCCP]

Это его родной хруст. Это нормально.

Но легко лечится. Это трещетка убирается за 10 минут.

[=BULAT=PAPasha]

6 часов назад, JG24_BeRSeRk сказал:

Извиняюсь за вопрос... Вот этот хруст у РУД это нормально или что-то сломано? (РУД не мой)



Там внутри механизм, который должен бы давать вирпилу информацию в каком положении руд щелчки, ступенька и небольшая фиксация. Положения "ступенек" можно регулировать под себя, за несколько раз разобрав/собрав можно добиться нужных положений ступенек, например малый газ, боевой и тд

но многим эти щелчки не ноавятся, трещетку убирают(это легко), но я пока вернул на место

[=19GvFAB=Lans]

вопрос: на крутилках Antenna axis и Range axis, большие мёртвые зоны по краям, прямо ощутимо мешает, ручная калибровка ничего не поменяла, это лечится без замены датчиков?

[2./SG2_Semyon-]

7 часов назад, =19fab=Lans сказал:

вопрос: на крутилках Antenna axis и Range axis, большие мёртвые зоны по краям, прямо ощутимо мешает, ручная калибровка ничего не поменяла, это лечится без замены датчиков?

Там переменный резисторы стоят. Один резистор с кнопкой, другой обычный. Можно попробовать их разобрать и нанести смазку. Или жидкостью ВД промыть. Если не поможет, то только замена резисторов. С кнопкой резистор найти трудно, практически невозможно.

Изменено 30 декабря 2018 пользователем semenovkr

[=BULAT=PAPasha]

8 часов назад, =19fab=Lans сказал:

вопрос: на крутилках Antenna axis и Range axis, большие мёртвые зоны по краям, это лечится без замены датчиков?

Не лечится, так сделано.

Изменено 30 декабря 2018 пользователем =BULAT=PAPasha

[BeRSeRk]

Подскажите, пожалуйста, возможно ли в Foxy настроить микростик таким образом, чтобы в крайних положениях по осям Х и У (например при превышении 90%) эмулировалось нажатие кнопок? Другими словами превратить микростик в четырехпозиционную хатку. Ну и если возможно, то может знаете как это сделать?)

[2./SG2_Semyon-]

Переделанная ручка РУД COUGAR на бесконтактные датчики. Резисторы - AS5600 и министик - KMZ60. Оба датчика работают на 3.3 и 5 вольтах. Вдруг кому-нибудь пригодится. Пластиковое крепление тумблера и шток переключателя "dog/fight" пришлось укоротить на 5 мм. Чтобы не цеплялся за переделанный резистор "range".

Скрытый текст



Изменено 4 марта 2019 пользователем semenovkr

[=BULAT=PAPasha]

В 24 февраля 2019 г. в 20:54, 24IAP_BeRSeRk сказал:

Подскажите, пожалуйста, возможно ли в Foxy настроить микростик таким образом, чтобы в крайних положениях по осям Х и У (например при превышении 90%) эмулировалось нажатие кнопок? Другими словами превратить микростик в четырехпозиционную хатку. Ну и если возможно, то может знаете как это сделать?)

Уверен, что возможно, в мануале когда-то читал об подобном, правда там было не про министик, а про другие оси, на примере другой крутилки, но думаю и с министиком принцип тот же. Там как раз про проценты отклонения оси и генерацию нажатия кнопок было. Но вот мануал сейчас не нахожу. Поищи вначале этой темы, помоемся здесь кто-то ссылку давал

[Swift_CCCP]

А как ты приделал магнит на резистор с нажатием? Я так и не сообразил.

[=FA=CATFISH]

37 минут назад, Swift_CCCP сказал:

А как ты приделал магнит на резистор с нажатием? Я так и не сообразил.

Наверное как и на остальные - на ось

Разве ты не разу не разбирал этот резистор?

Изменено 8 марта 2019 пользователем =FA=CATFISH

[FurryTaco]

Вопрос. Можно ли без особых усилий прикрутить CMS хатку с большого пальца Кабаньей ручки на Котячью? Или нужно печатать переходники и заморачиваться? Контроллер с кабаньей ручки переставлю.

Нужно нажатие CMS для сброса ловушек, а на кабане палец неудобно лежит.

Изменено 12 марта 2019 пользователем FurryTaco
