ХОТАС Кугуар

[Vadim_PV]

В 24.07.2018 в 23:30, =BULAT=PAPasha сказал:

вообще задумка перенести контролоер в свой небольшой корпус и руд через него подключать.

Я так и сделал, довольно удобно)))
В идеале конечно поместить контроллер в корпус РУД-а, но места там маловато.

[Iguz]

46 минут назад, Vadim_PV сказал:

Я так и сделал, довольно удобно)))
В идеале конечно поместить контроллер в корпус РУД-а, но места там маловато.

Надо тратлбокс ))) к мамбе впару

[=BULAT=PAPasha]

3 часа назад, =ART=Iguz сказал:

Надо тратлбокс ))) к мамбе впару

Зачем мне мамба? Мне нравится ручка рус кота(кабана) и база рус кабана мне тоже нравится, нравится как в настольном варианте, так и в виде подстульника с удлинителем 10 см на кронштейне vpc. У мамбы вроде загруз слабенький для этой ручки, да и кнопки на базе мамбы меня не интересуют. Что же касается механики руса и ее надежности: на мой век думаю хватит, а там может и до напольника дело дойдет)

[Iguz]

1 час назад, =BULAT=PAPasha сказал:

Зачем мне мамба? Мне нравится ручка рус кота(кабана) и база рус кабана мне тоже нравится, нравится как в настольном варианте, так и в виде подстульника с удлинителем 10 см на кронштейне vpc. У мамбы вроде загруз слабенький для этой ручки, да и кнопки на базе мамбы меня не интересуют. Что же касается механики руса и ее надежности: на мой век думаю хватит, а там может и до напольника дело дойдет)

Я вам писал?

Ну отвечу, держал я рус кабана, ну знаете еще тот фрукт, оно мне напомнило вождение на калине когда у ней выходит из строя рулевая рейка. Тоесть как залипнит на одном месте и после этого рывок. Да ступенька ы центре у кабана иак же есть. Уменя кабан был с металичиским шарниром.

Если играть на столе то мамба уделает кабана, и ручка для мамбы не тяжелая, просто надо правильно подобрать пружины. Это я про первые две.Ну а фат  мамба на столе королева. Красота непревзойденная, ну если нужет удлинитель то тогда тоже мамба но блэк, с удлинителем конечно потежелее ручка кабантя становиться, но ступеньки фактически нет а прицелевание класно выходит. Ну а я начал говорить за тратл бокс который имеет конектор для подключения руса кугара и дает масу возможностей настроек, плюс порт для подключение педалей и буст шину для объеденение с мамбой. Вот ход моих мыслей.

[=FA=CATFISH]

1 час назад, =ART=Iguz сказал:

Я вам писал?

Ну отвечу, держал я рус кабана, ну знаете еще тот фрукт, оно мне напомнило вождение на калине когда у ней выходит из строя рулевая рейка. Тоесть как залипнит на одном месте и после этого рывок. Да ступенька ы центре у кабана иак же есть. Уменя кабан был с металичиским шарниром.

Если играть на столе то мамба уделает кабана, и ручка для мамбы не тяжелая, просто надо правильно подобрать пружины. Это я про первые две.Ну а фат  мамба на столе королева. Красота непревзойденная, ну если нужет удлинитель то тогда тоже мамба но блэк, с удлинителем конечно потежелее ручка кабантя становиться, но ступеньки фактически нет а прицелевание класно выходит. Ну а я начал говорить за тратл бокс который имеет конектор для подключения руса кугара и дает масу возможностей настроек, плюс порт для подключение педалей и буст шину для объеденение с мамбой. Вот ход моих мыслей.

Пардоне муа, однако после абсолютли трюфельных слов про ступеньку в Свинье, полился поток сознания не связаный с реальностью.

Какие нафиг мамбы? Эти клацающие зубами в центре птеродактили - мезозой, тупиковая ветвь эволюции.

Таки попробуй того мамонта, которого оплевал в соседней ветке. Это один из прародителей свободного центра, который клепают нынче все кто не попадя за огромные гроши



[Iguz]

19 минут назад, =FA=CATFISH сказал:

Пардоне муа, однако после абсолютли трюфельных слов про ступеньку в Свинье, полился поток сознания не связаный с реальностью.

Какие нафиг мамбы? Эти клацающие зубами в центре птеродактили - мезозой, тупиковая ветвь эволюции.

Таки попробуй того мамонта, которого оплевал в соседней ветке. Это один из прародителей свободного центра, который клепают нынче все кто не попадя за огромные гроши



Не пардоню, достал уже со своим особым мнением, вернее его тоном. Или хочешь сказать что кабан такой уж душка? Тут все дело в привычке. А тот птеродактель, ну блин можно у любого джоя,снять загрузку и летать на энертной ручки, и привыкнуть и быть очень эффективным.

Да кстати я вот смотрю трусмастер новые педали сделал по мезазойному лекалу?

[Swift_CCCP]

Господа, не нужно скандала.) Тут какой момент...

Кто счастливие? Тот кто попробовал отношений с одной женщиной и счастлив без меры. Или тот кто двумя, тремя и счастлив так же выбрав их них. Или тот кто перебирает и не может остановится?

Лично моё мнение - кулачки это то, что станет, или уже стало, сегоднешним днем. Дальше только форсфидбэк. Это так же безспорно как и ВР шлемы. Они уже пришли.

Несомненно всегда будут истинные ценители. Винил, мол это вещь, это живой звук...

[=FA=CATFISH]

2 часа назад, Swift_CCCP сказал:

Господа, не нужно скандала.) Тут какой момент...

Кто счастливие? Тот кто попробовал отношений с одной женщиной и счастлив без меры. Или тот кто двумя, тремя и счастлив так же выбрав их них. Или тот кто перебирает и не может остановится?

Лично моё мнение - кулачки это то, что станет, или уже стало, сегоднешним днем. Дальше только форсфидбэк. Это так же безспорно как и ВР шлемы. Они уже пришли.

Несомненно всегда будут истинные ценители. Винил, мол это вещь, это живой звук...

1. Здается мне, что тут у некоторых пилотов джойстиков было больше чем баб ))))

2. Уже стало и давно

3. ... и неподражаемый и непередаваемый хруст иглы в канавке пластинки...)))

2 часа назад, =ART=Iguz сказал:

Не пардоню, достал уже со своим особым мнением, вернее его тоном. Или хочешь сказать что кабан такой уж душка? Тут все дело в привычке. А тот птеродактель, ну блин можно у любого джоя,снять загрузку и летать на энертной ручки, и привыкнуть и быть очень эффективным.

Да кстати я вот смотрю трусмастер новые педали сделал по мезазойному лекалу?

Зря они РУС Кабаном назвали. Тільки добру Свиню образили

Изменено 2 августа 2018 пользователем =FA=CATFISH

[Svetloff]

Мущины приветствую!
Кот у меня живет уже больше 10-ти лет. В РУС лет 8-9 назад поменял резисторы на марсы, (купил готовое решение) и вот только сейчас дошла очередь поменять резистор в РУД. Столкнулся с тем, что не знаю какой наборчик (датчик Холла и магнит) купить. Паять не проблема, но вот с электроникой у меня беда. Буду благодарен за совет какие железки купить и главное как их подсоединить. 2 дня рою интернет, так ничего полезного и не нашел. Ткните носом если вопрос уже 1000 раз задавался. Надеюсь за помощь! Спасибо.

[=BULAT=PAPasha]

12 часов назад, Svetloff сказал:

Мущины приветствую!
Кот у меня живет уже больше 10-ти лет. В РУС лет 8-9 назад поменял резисторы на марсы, (купил готовое решение) и вот только сейчас дошла очередь поменять резистор в РУД. Столкнулся с тем, что не знаю какой наборчик (датчик Холла и магнит) купить. Паять не проблема, но вот с электроникой у меня беда. Буду благодарен за совет какие железки купить и главное как их подсоединить. 2 дня рою интернет, так ничего полезного и не нашел. Ткните носом если вопрос уже 1000 раз задавался. Надеюсь за помощь! Спасибо.

Я ставил ss495a и магнитик из cd-rom'а. Потом немного подкорректировал положение датчика. Все хорошо работало, получились совсем небольшие удобные мне "мертвые зоны" в начале и конце хода ручки(миллиметров по 5 хода ручки), т.е. минимум и максимум наступают чуть раньше, чем ручка будет доведена до упора. Сейчас думаю повторить процесс на другой ручке, резистор тоже чуть шумит. У датчика три ножки как и у резистора, подключается так же.

Ставил такой же датчик на замену резистора твиста на дефендер кобре, располагал так же:

Изменено 4 августа 2018 пользователем =BULAT=PAPasha

[=FA=CATFISH]

13 часов назад, Svetloff сказал:

Мущины приветствую!
Кот у меня живет уже больше 10-ти лет. В РУС лет 8-9 назад поменял резисторы на марсы, (купил готовое решение) и вот только сейчас дошла очередь поменять резистор в РУД. Столкнулся с тем, что не знаю какой наборчик (датчик Холла и магнит) купить. Паять не проблема, но вот с электроникой у меня беда. Буду благодарен за совет какие железки купить и главное как их подсоединить. 2 дня рою интернет, так ничего полезного и не нашел. Ткните носом если вопрос уже 1000 раз задавался. Надеюсь за помощь! Спасибо.

https://forum.il2sturmovik.ru/topic/5156-thrustmaster-cougar-руд-и-магниторезистор-kma210/?tab=comments#comment-475061



[Iguz]

21 час назад, Svetloff сказал:

Мущины приветствую!
Кот у меня живет уже больше 10-ти лет. В РУС лет 8-9 назад поменял резисторы на марсы, (купил готовое решение) и вот только сейчас дошла очередь поменять резистор в РУД. Столкнулся с тем, что не знаю какой наборчик (датчик Холла и магнит) купить. Паять не проблема, но вот с электроникой у меня беда. Буду благодарен за совет какие железки купить и главное как их подсоединить. 2 дня рою интернет, так ничего полезного и не нашел. Ткните носом если вопрос уже 1000 раз задавался. Надеюсь за помощь! Спасибо.

Попробуй порыть в сторону as5600,   сам хочу на них перейти но пока руки недошли да и цена кусачая. Зато к любому контроеру подойдут, но там надо сильно повозиться самому. А вот контролер в русе менял если марсы стоят?  Может тогда и сюда марсы воткнуть. Нуили перейди га ммджой и всена tle посадить, но опять таки нет готового решения.если толькоко у то на дороботку за денежку отдать, но дороговыйдет наверное.

[Economist]

23 часа назад, Svetloff сказал:

Мущины приветствую!
Кот у меня живет уже больше 10-ти лет. В РУС лет 8-9 назад поменял резисторы на марсы, (купил готовое решение) и вот только сейчас дошла очередь поменять резистор в РУД. Столкнулся с тем, что не знаю какой наборчик (датчик Холла и магнит) купить. Паять не проблема, но вот с электроникой у меня беда. Буду благодарен за совет какие железки купить и главное как их подсоединить. 2 дня рою интернет, так ничего полезного и не нашел. Ткните носом если вопрос уже 1000 раз задавался. Надеюсь за помощь! Спасибо.

+1 за ss495a. Только я настроил без мертвых зон. Потенциометр отпаивается, на его место ставится холл (куда-что паять видно)

[\spoiler]

Изменено 4 августа 2018 пользователем Economist

[=BULAT=PAPasha]

1 час назад, =ART=Iguz сказал:

Попробуй порыть в сторону as5600,   сам хочу на них перейти но пока руки недошли да и цена кусачая. Зато к любому контроеру подойдут, но там надо сильно повозиться самому. А вот контролер в русе менял если марсы стоят?  Может тогда и сюда марсы воткнуть. Нуили перейди га ммджой и всена tle посадить, но опять таки нет готового решения.если толькоко у то на дороботку за денежку отдать, но дороговыйдет наверное.

У него не марсы, а магрезы скорее всего стоят, как и у меня. У меня вкб-шные. Контроллер родной, котовский. Не вижу смысла его менять, у него отличный отклик и отличнейший функционал: скрипты, эмуляция и тд, много больше чем нужно даже продвинутому пользователю. Магрез ss494a ему обойлется в 200 рублей, нужно только придумать как закрепить его и магнитик, и припаять 3 проводка.)

Есть смысл в другом контроллере только если оси и кнопки добавлять, или из руда отдельное устройство делать. И то, 3 оси можно добавить и к этому контроллеру, ведь через руд еще и подключение педалей с тормозами предусмотрено.

Изменено 4 августа 2018 пользователем =BULAT=PAPasha

[Svetloff]

Ну наконец-то я нашел конкретный ответ на конкретный вопрос. Благодарю!!!

Скорее всего остановлюсь на ss495. Менять контроллер не буду. Пока функциональность родного устраивает.

11 часов назад, =ART=Iguz сказал:

Попробуй порыть в сторону as5600

Поглядел я на этого зверя - мне слишком сложно будет самому разобраться. Купить, собрать по готовой схеме - это я осилю, а вот самому с нуля - не мое. Но в любом случае спасибо за совет.



19 часов назад, =FA=CATFISH сказал:

https://forum.il2sturmovik.ru/topic/5156-thrustmaster-cougar-руд-и-магниторезистор-kma210/?tab=comments#comment-475061

Очень интересное решение и я бы даже его использовал, НО... смутила самодельная плата перед резистором.  Мне такое не осилить.



Еще раз спасибо за советы. Сделаю отпишусь. Всем удачи!!!

[Iguz]

37 минут назад, Svetloff сказал:

Ну наконец-то я нашел конкретный ответ на конкретный вопрос. Благодарю!!!

Скорее всего остановлюсь на ss495. Менять контроллер не буду. Пока функциональность родного устраивает.

Поглядел я на этого зверя - мне слишком сложно будет самому разобраться. Купить, собрать по готовой схеме - это я осилю, а вот самому с нуля - не мое. Но в любом случае спасибо за совет.



Очень интересное решение и я бы даже его использовал, НО... смутила самодельная плата перед резистором.  Мне такое не осилить.



Еще раз спасибо за советы. Сделаю отпишусь. Всем удачи!!!

Обратись к sergeyp он тут тему двигал с этими датчиками, може быть поделиться схемкой. Я у него спрашивал что к чему он мне объяснил. Или у капитанблуда схему спроси он для заказа под китай делал, но что то там тема не выгорела. Либо сам по его рисункам можешь нарисовать )) но зозяин барин, на холе проще и дешевле выйдет.

[=FA=CATFISH]

53 минуты назад, Svetloff сказал:

Очень интересное решение и я бы даже его использовал, НО... смутила самодельная плата перед резистором.  Мне такое не осилить.

Никаких самодельных плат. Это огрызок от платки, которая была в  ДПДЗ.

16 минут назад, =ART=Iguz сказал:

Обратись к sergeyp он тут тему двигал с этими датчиками, може быть поделиться схемкой. Я у него спрашивал что к чему он мне объяснил. Или у капитанблуда схему спроси он для заказа под китай делал, но что то там тема не выгорела. Либо сам по его рисункам можешь нарисовать )) но зозяин барин, на холе проще и дешевле выйдет.

Делал я этот РУД и на Холле. Позиционирование магнита относительно Холла при настройке утомило. А так все нормально

[Svetloff]

1 час назад, =FA=CATFISH сказал:

Никаких самодельных плат. Это огрызок от платки, которая была в  ДПДЗ.



Я стесняюсь спросить что такое ДПДЗ? Правильно ли я понимаю, что эта платка идет вместе с датчиком при покупке? Или я ошибаюсь?



Ребята, а можно вопрос? Есть ли такие датчики которые идут в одном корпусе (и датчик и магнит)? Ну это чтобы не морочиться с настройкой магнита.
Что-то типа того что в этой статье :



http://www.wingsofhonour.com/hardware/thrustmasterhotascougar/review_modding-u2nxt-hs2-hs1_20090718/html_woh_hardware_review_cougar-u2nxt-hs_20090718.en.html



Я так понимаю - там все в одном! Или это не магнитные резисторы? Вроде написано, что hall kit. Что за марка, если в курсе. Ну или аналог?

Изменено 5 августа 2018 пользователем Svetloff

[Iguz]

2 часа назад, Svetloff сказал:



Я стесняюсь спросить что такое ДПДЗ? Правильно ли я понимаю, что эта платка идет вместе с датчиком при покупке? Или я ошибаюсь?



Ребята, а можно вопрос? Есть ли такие датчики которые идут в одном корпусе (и датчик и магнит)? Ну это чтобы не морочиться с настройкой магнита.
Что-то типа того что в этой статье :



http://www.wingsofhonour.com/hardware/thrustmasterhotascougar/review_modding-u2nxt-hs2-hs1_20090718/html_woh_hardware_review_cougar-u2nxt-hs_20090718.en.html



Я так понимаю - там все в одном! Или это не магнитные резисторы? Вроде написано, что hall kit. Что за марка, если в курсе. Ну или аналог?

У меня пока в работе переделка, буду контролер менять, на нджой со всем выходящими, в ручку современем буду на ас56 переделывать.

[=FA=CATFISH]

4 часа назад, Svetloff сказал:

Что-то типа того что в этой статье :

http://www.wingsofhonour.com/hardware/thrustmasterhotascougar/review_modding-u2nxt-hs2-hs1_20090718/html_woh_hardware_review_cougar-u2nxt-hs_20090718.en.html

Я так понимаю - там все в одном! Или это не магнитные резисторы? Вроде написано, что hall kit. Что за марка, если в курсе. Ну или аналог?

Статья датируется 2009 г.

По слухам, там вроде уже все закончилось

[Svetloff]

20 минут назад, =FA=CATFISH сказал:

Статья датируется 2009 г.

По слухам, там вроде уже все закончилось



Да я понимаю, что там уже ничего нет, но тем не менее там на фотках какие-то интересные датчики Холла.  Не думаю, что это была какая-то уникальная партия. Вот и хотел спросить - может существуют похожие аналоги сейчас? Может кто в курсе?

[=FA=CATFISH]

на АС5600 есть похожие. Даже на Али стОят диких денег

[Komaroff]

25 минут назад, Svetloff сказал:



Да я понимаю, что там уже ничего нет, но тем не менее там на фотках какие-то интересные датчики Холла.  Не думаю, что это была какая-то уникальная партия. Вот и хотел спросить - может существуют похожие аналоги сейчас? Может кто в курсе?

http://www.kosmodrom.com.ua/el.php?name=HRS100SSAB090

На основе эффекта Холла (холл и магниторезистор принципиально различаются).

Изменено 5 августа 2018 пользователем Komaroff
уточнение

[Svetloff]

4 часа назад, =FA=CATFISH сказал:

на АС5600 есть похожие. Даже на Али стОят диких денег

Жесть конечно с ценником! Не гуманный какой-то!

Сегодня целый день вожусь с Холлом. Блин не понимаю как надо размещать магнит. Это-ж жесть какая-то! Мужики есть советы???

[=FA=CATFISH]

4 минуты назад, Svetloff сказал:

Жесть конечно с ценником! Не гуманный какой-то!

Сегодня целый день вожусь с Холлом. Блин не понимаю как надо размещать магнит. Это-ж жесть какая-то! Мужики есть советы???

Рисовать лень. Попробую словами.

Магнит своей осью между полюсами должен перемещаться вдоль торца, или лицевой плоскости с маркировкой Холла. Не крутиться, а именно двигаться вправо-влево

[Svetloff]

Т.е если я правильно понял - магнит должен приближаться и удаляться от\к датчику параллельно плоскости датчика?

[=FA=CATFISH]

39 минут назад, Svetloff сказал:

Т.е если я правильно понял - магнит должен приближаться и удаляться от\к датчику параллельно плоскости датчика?

Попробуй торцом двигать вдоль магнита

[Svetloff]

Да понял. блин по своей тупости убил целый день. Спасибо за подсказку.



[Svetloff]

Мужики! Ну конечно дурная голова рукам покоя не дает.

Вроде получилось поставить датчик и магнит. Но появились новые вопросы:

1. На сколько критично чтобы магнит выбирал весь ход датчика? Имею ввиду, стоит ли добиваться чтобы конец хода РУД совпадал с крайней точкой датчика? Или можно оставить "мертвые" зоны и потом попробовать откалибровать джой его родной программой. Разметит ли программа действие датчика на полный ход? Если не понятно объяснил, готов как-то переобъяснить другими словами.

2. Вчера попробовал откалибровать джой. Так вот во вьюере шкала двигается и определяется, а при калибровке прям совсем ничего не происходит. Такое впечатление, что он даже не видит датчика. Куда копать?

Спасибо огромное всем кто помогает!!!

[=BULAT=PAPasha]

14 часов назад, Svetloff сказал:

Т.е если я правильно понял - магнит должен приближаться и удаляться от\к датчику параллельно плоскости датчика?

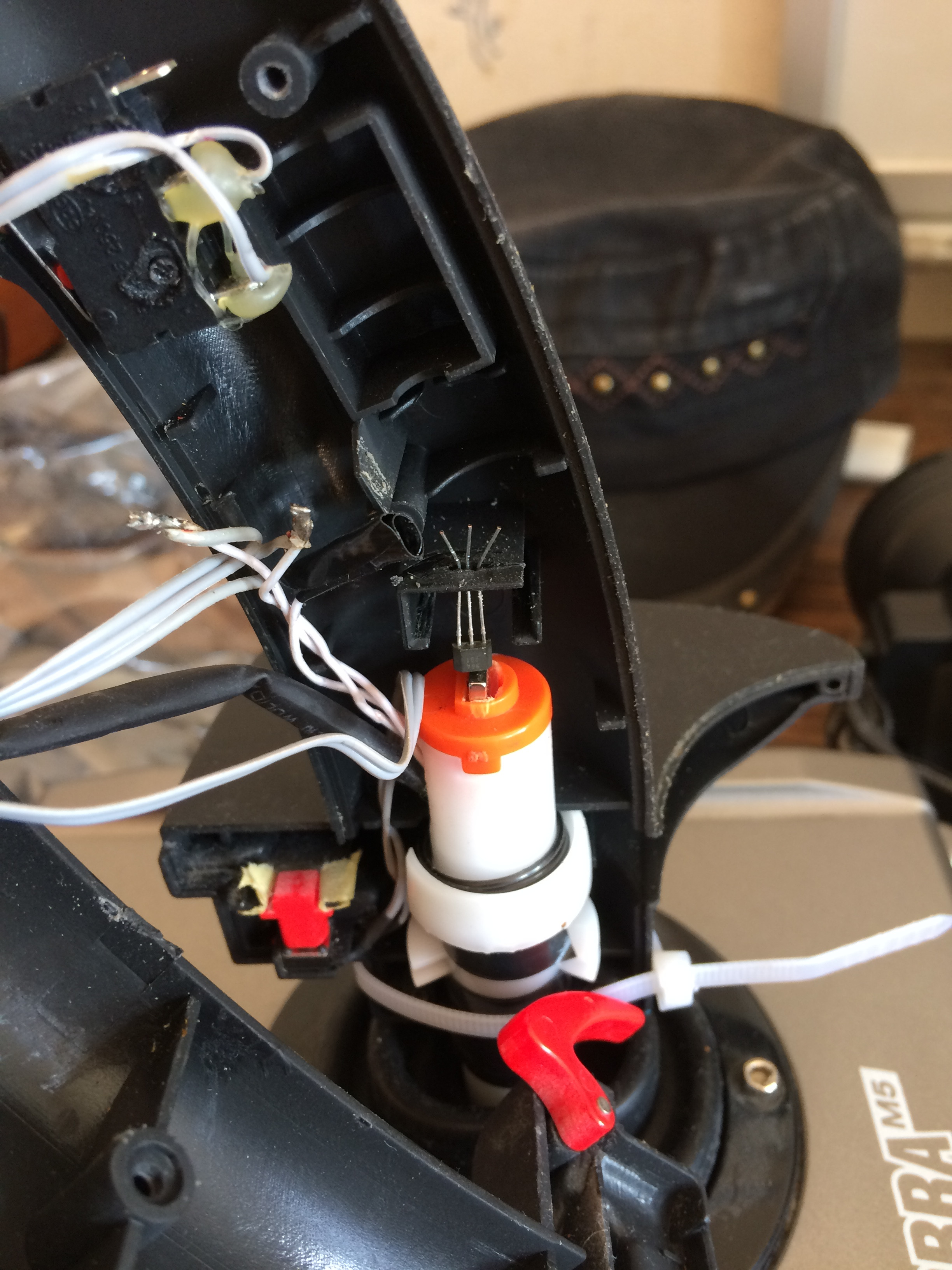

Картинку с разобранной ручкой дефендер кобры видел? Там с одной стороны(плоскости) у прямоугольного магнитика один полюс, с другой другой. Т.е. если перевернуть его на 180 град, то ось инвертируешь.

Я не знаю как его еще можно разместить, если магнит перемещать, а не вращать рядом с датчиком, то он конечно будет реагировать, ведь магнитное поле меняется, но говорить при этом о линейной зависимости вряд ли будет возможно. Обрати внимание, что датчик ориентирован к магниту торец в торец и под прямым углом(перпендикулярно), это и будет центральное положение ручки. Весь ход у меня с этим датчиком и таким расположением на руде Кота выбирается, даже по несколько миллиметров мертвые зоны в конце хода ручки были. Откалибровался автоматически. На Дефендер Кобре выбирался не весь ход, только 2/3, откалибровал и все.

Изменено 6 августа 2018 пользователем =BULAT=PAPasha

[Svetloff]

10 минут назад, =BULAT=PAPasha сказал:

Картинку с разобранной ручкой дефендер кобры видел? Там с одной стороны(плоскости) у прямоугольного магнитика один полюс, с другой другой. Т.е. если перевернуть его на 180 град, то ось инвертируешь.

Я не знаю как его еще можно разместить, если магнит перемещать, а не вращать рядом с датчиком, то он конечно будет реагировать, ведь магнитное поле меняется, но говорить при этом о линейной зависимости вряд ли будет возможно. Обрати внимание, что датчик ориентирован к магниту торец в торец и под прямым углом(перпендикулярно), это и будет центральное положение ручки. Весь ход у меня с этим датчиком и таким расположением на руде Кота выбирается, даже по несколько миллиметров мертвые зоны в конце хода ручки были. Откалибровался автоматически. На Дефендер Кобре выбирался не весь ход, только 2/3, откалибровал и все.

Да я поглядел как сделано на РУС. Меня правда смутило, что датчик стоит торцом к магниту. Так я не пробовал. Может стоит попробовать и так? Вот все-таки плохо когда начитаешься в интернете всякого.



12 минут назад, =BULAT=PAPasha сказал:

Весь ход у меня с этим датчиком и таким расположением на руде Кота выбирается, даже по несколько миллиметров мертвые зоны в конце хода ручки были. Откалибровался автоматически

Вот почти такого я добился. Смущает, что есть небольшие "мертвые зоны" в крайних положениях. Вот отсюда и вопрос был - откалибруется ли джой на всю шкалу с такими "мертвыми зонами" или они так и остануться? Ну и второй вопрос остался открытым - почему калибровщик котовый видит работу датчика во вьюере и не видит движения при ручной калибровке?

[-DED-Ron]

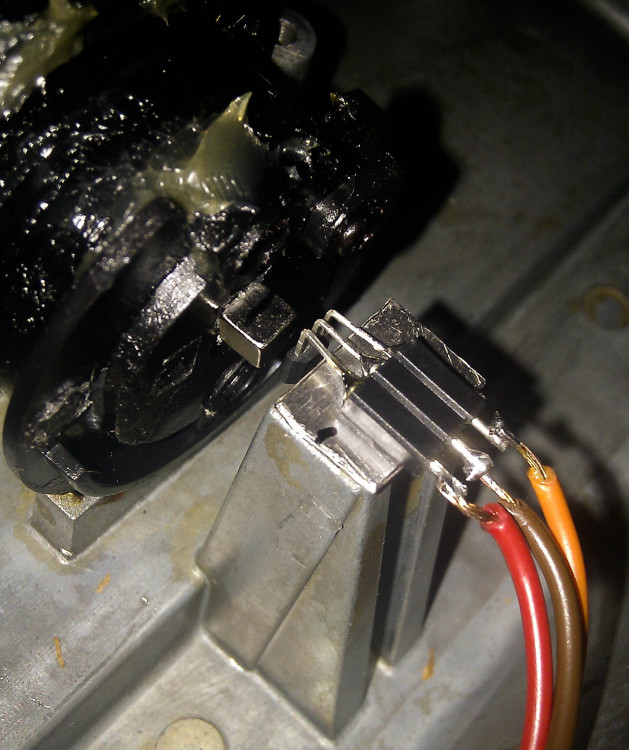

Так будет 100%работать с ss495, 49e - проверено. Это положение магнита в центральном положении, например, педалей. Т.е. правая педаль - в одну сторону вращение, левая - в другую. Ваш КО.

Изменено 6 августа 2018 пользователем -DED-Ron

[Svetloff]

25 минут назад, -DED-Ron сказал:

Так будет 100%работать с ss495, 49e - проверено. Это положение магнита в центральном положении, например, педалей. Т.е. правая педаль - в одну сторону вращение, левая - в другую. Ваш КО.

Именно эта картинка и сбила меня с толку.
Пытаясь поймать именно такое расположение потратил почти 2 дня. Хотя может лыжи не едут... ? В итоге пришлось воспользоваться советом товарищей и двигать магнит вдоль плоскости датчика.

[-DED-Ron]

Так может у тебя магнит не тот? Я брал 2 с CD-Rom и давал им сцепиться и тогда использовал, как на картинке. Датчик ставил ниже, по нижним граням магнита и холла.

Изменено 6 августа 2018 пользователем -DED-Ron

[Svetloff]

3 минуты назад, -DED-Ron сказал:

Так может у тебя магнит не тот? Я брал 2 с CD-Rom и давал им сцепиться и тогда использовал, как на картинке. Датчик ставил ниже, по нижним граням магнита и холла.

Я в магазин ездил специально за разными магнитами. их у меня аж 3 штуки. Самый хреновый вариант - это таблетка. Она вообще только торцом рулит для того чтобы изменялся потенциал на датчике. Есть так-же кубик и прямоугольник. Их (магнитов) щас куча продается разных. Это я к тому что нет необходимости ковырять CD-Rom-ы.



Вот еще один вопрос родился, а может ли магнит быть чуть ниже плосткостей датчика? Суда по физике процесса - поле-же все равно есть. Это я к тому, что не обязательно прям напротив датчика магнит выставлять?



[Swift_CCCP]

Холл для РУДа удобен тем, что не нужно ловить среднее положение и подгонять расстояние.

Но можно ещё использовать датчик от 3й версии Cobra m5. Который аналоговый.

[Komaroff]

1 час назад, Svetloff сказал:

Именно эта картинка и сбила меня с толку.
Пытаясь поймать именно такое расположение потратил почти 2 дня. Хотя может лыжи не едут... ? В итоге пришлось воспользоваться советом товарищей и двигать магнит вдоль плоскости датчика.

Выходной сигнал Холл  SS495 пропорционален "силе" магнитного поля, направленного перпендикулярно плоскости корпуса микросхемы. В системе холл-магнит на картинке поле проходит параллельно корпусу микросхемы, поэтому перпендикулярной составляющей поля нет и сигнал не изменяется с поворотом магнита.

Ближе к началу темы есть фотка доработки твиста кобры. Микросхема расположена торцом к магниту, а полюса магнита расположены на широких гранях. В конфигурации на фотке сигнал меняется при повороте магнита .

[Svetloff]

6 минут назад, Komaroff сказал:

Ближе к началу темы есть фотка доработки твиста кобры. Микросхема расположена торцом к магниту, а полюса магнита расположены на широких гранях. В конфигурации на фотке сигнал меняется при повороте магнита .

Вот хочу сегодня покрутить магнит и так. Очень надеюсь, что получится. Если честно, уже прям хочу сдаться. Это будет первая победа датчика Холла над человеком!



[Iguz]

6 часов назад, Swift_CCCP сказал:

Холл для РУДа удобен тем, что не нужно ловить среднее положение и подгонять расстояние.

Но можно ещё использовать датчик от 3й версии Cobra m5. Который аналоговый.

А он что как  резистор выступает? И магнит не надо подгонять?

[Swift_CCCP]

Когда ты используешь его для РУС, то нужно центр поймать точно. Для РУД нет. Для Рус расстояние регулируют так что бы размах покрывал тютель в тютель рабочую зону. Для руда такая точность не нужна. Но все равно это гемор. Регулировка нужна в любом случае, но для руда не так точно.)
