Ещё один РОШ

[doktor_3007]

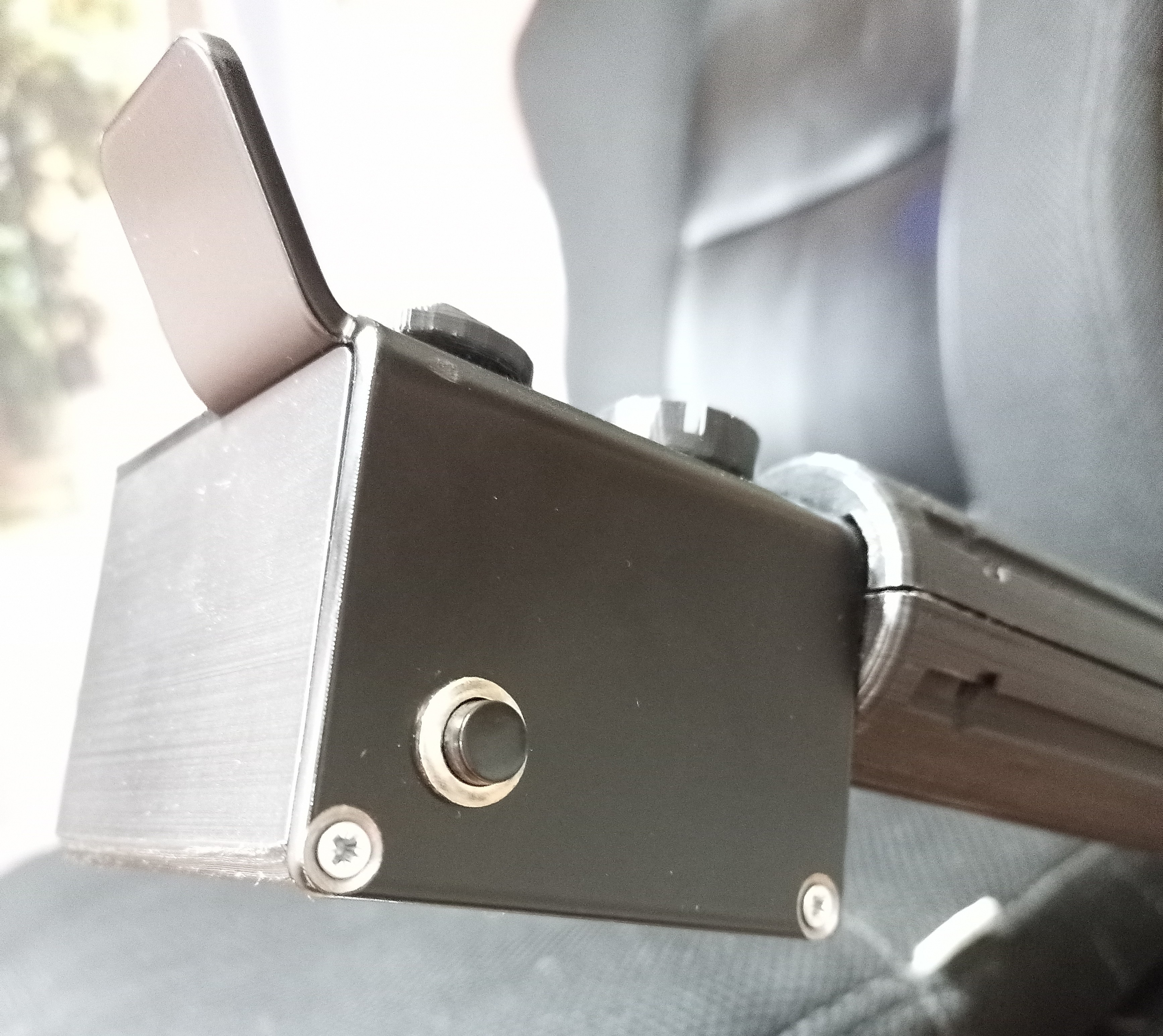

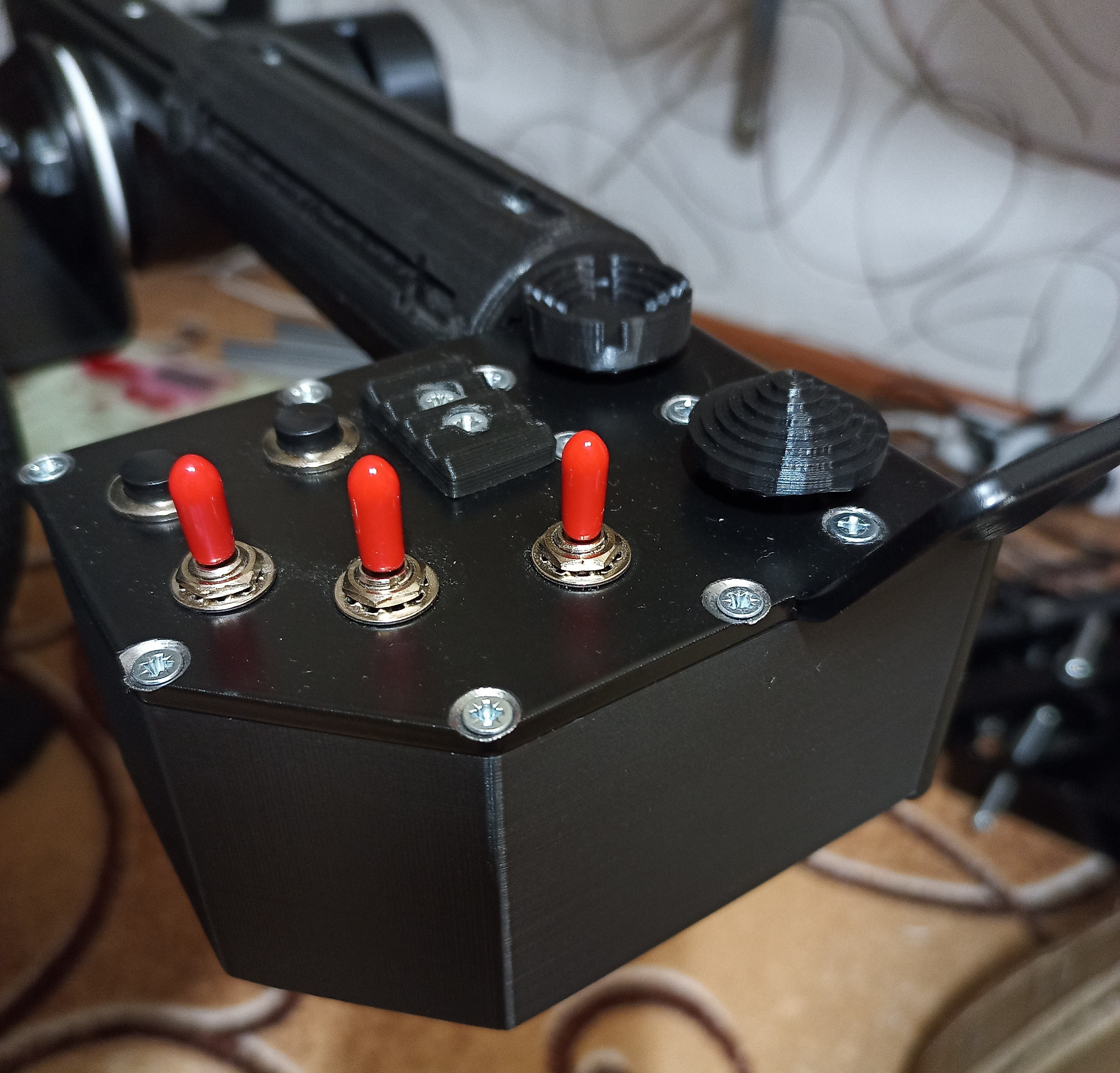

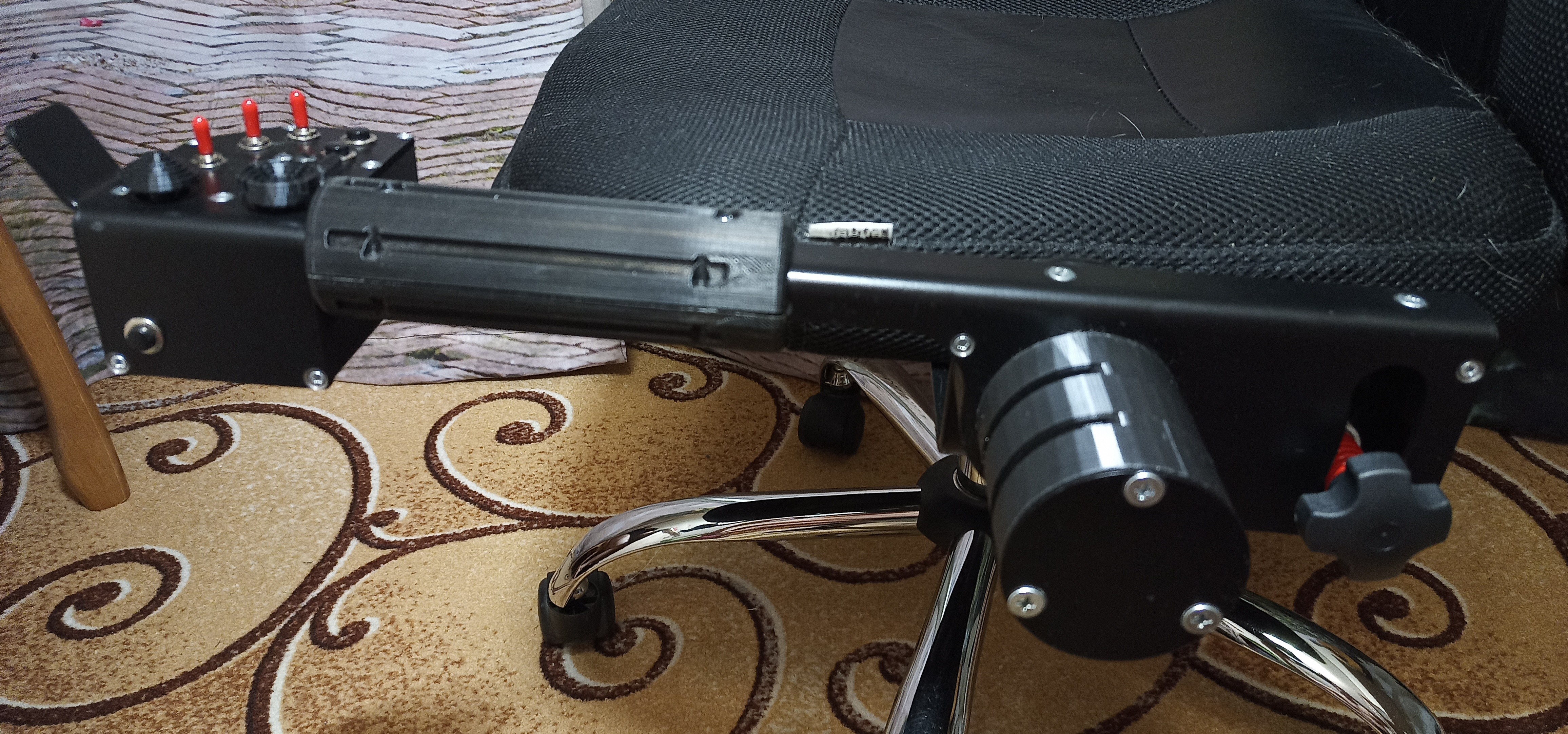

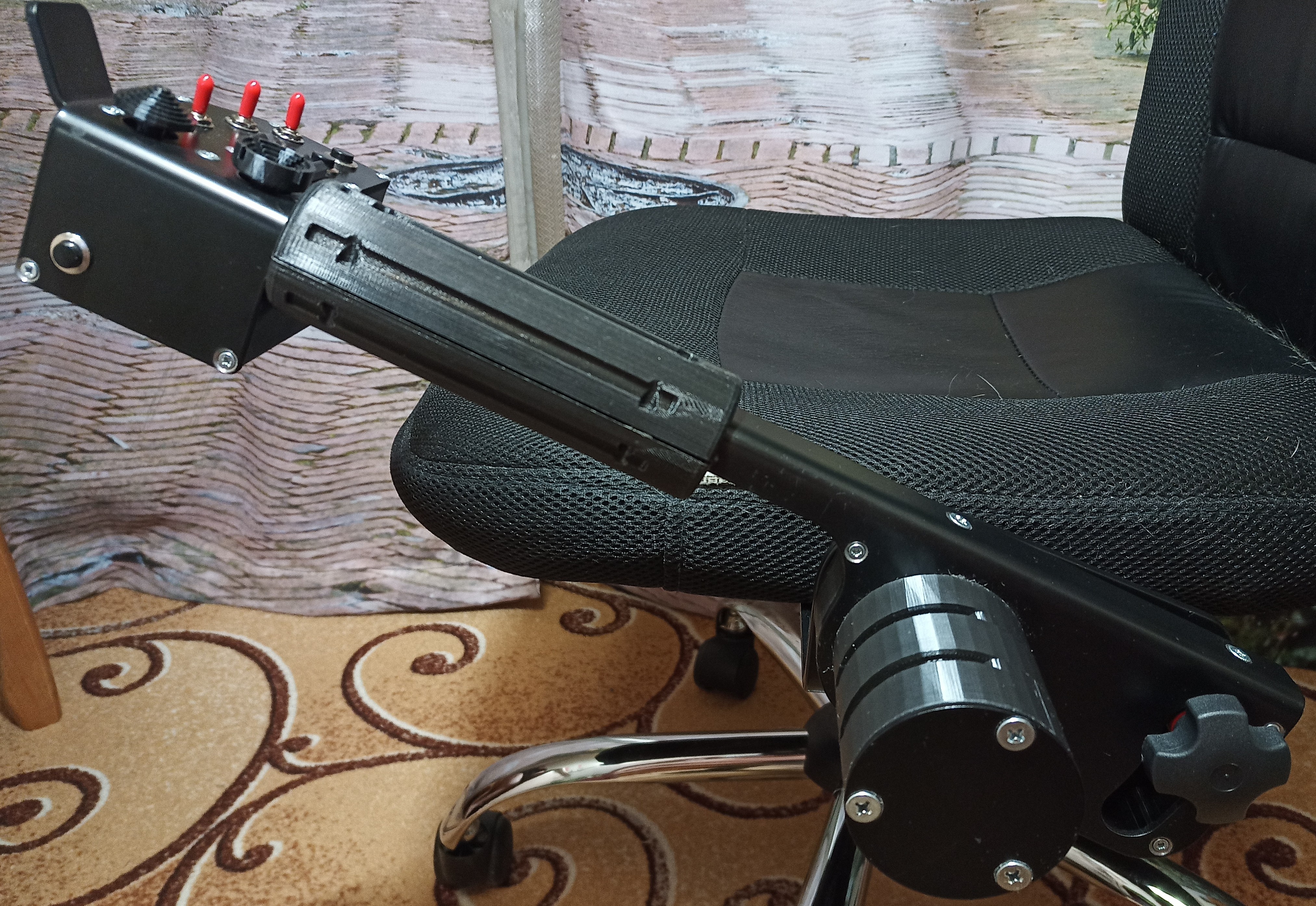

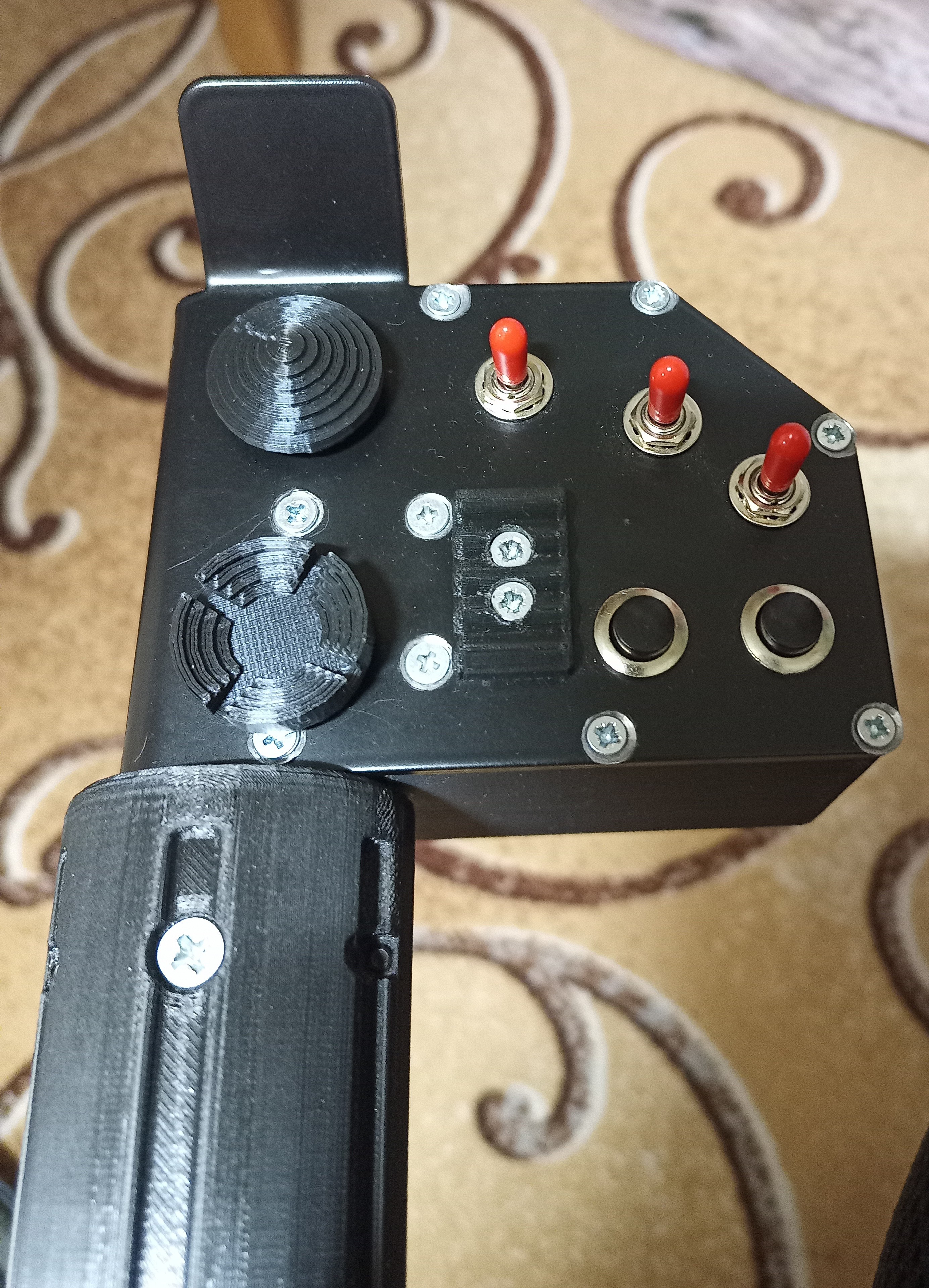

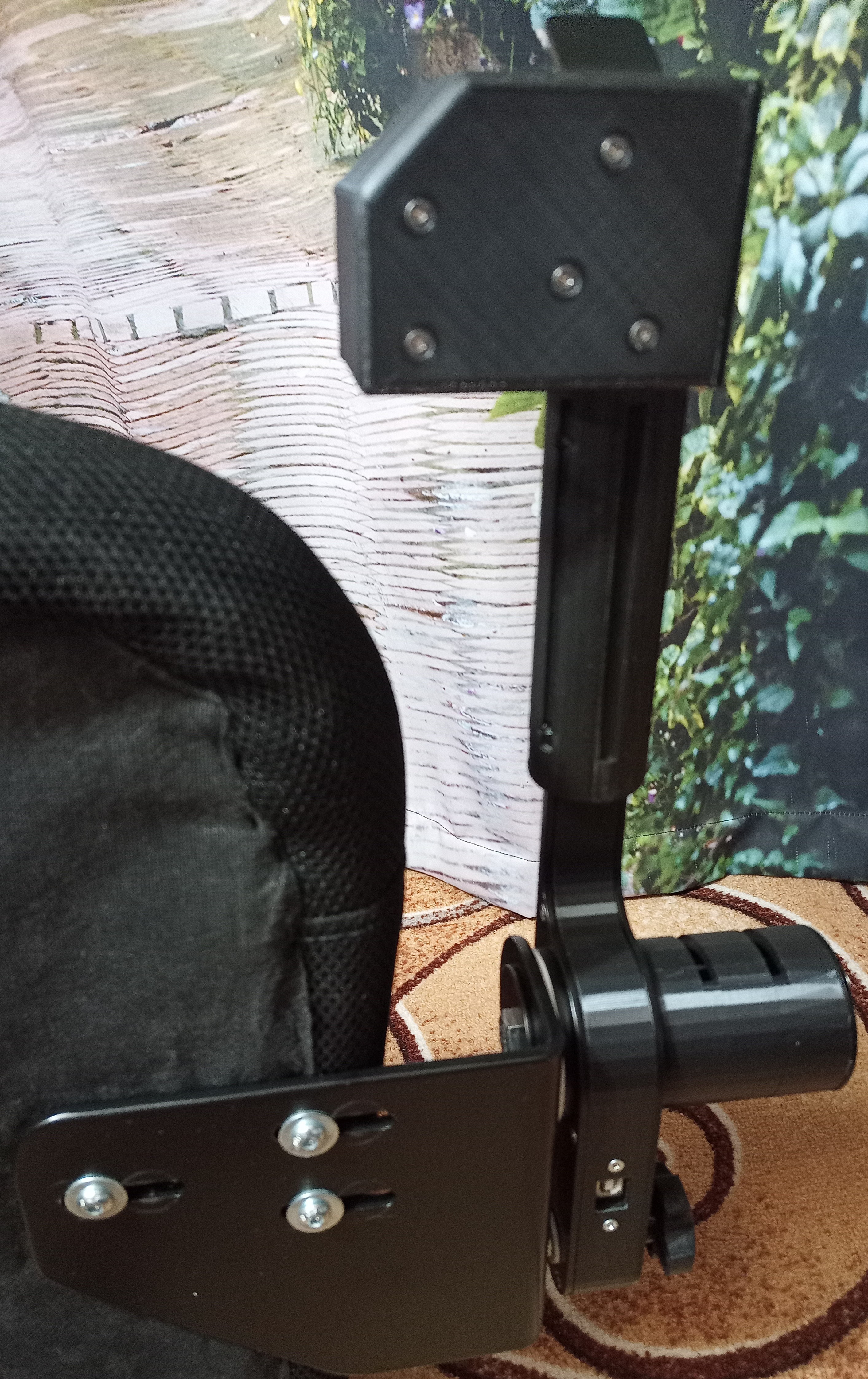

Всем привет. Сделал такой вот девайс. Ещё не установлены рычаги рудов, но выкладываю , так как не терпится уже поделиться. Подключение по usb, контроллер arduino pro micro с прошивкой mmjoy2, датчики tle5010. Крепление регулируемое вместо стандартного подлокотника офисного кресла. Имеется регулировка жёсткости хода. На блок имеет 3 кнопки, 2 восьми-позиционных хатки, сдвижной переключатель на три положения без фиксации,  с авто возвратом в центр, три трех-позиционных тумблера с фиксацией положений.   В общем зацените

Несущие детали выполнены из металла толщиной 3мм. Крепление из металла 5мм.

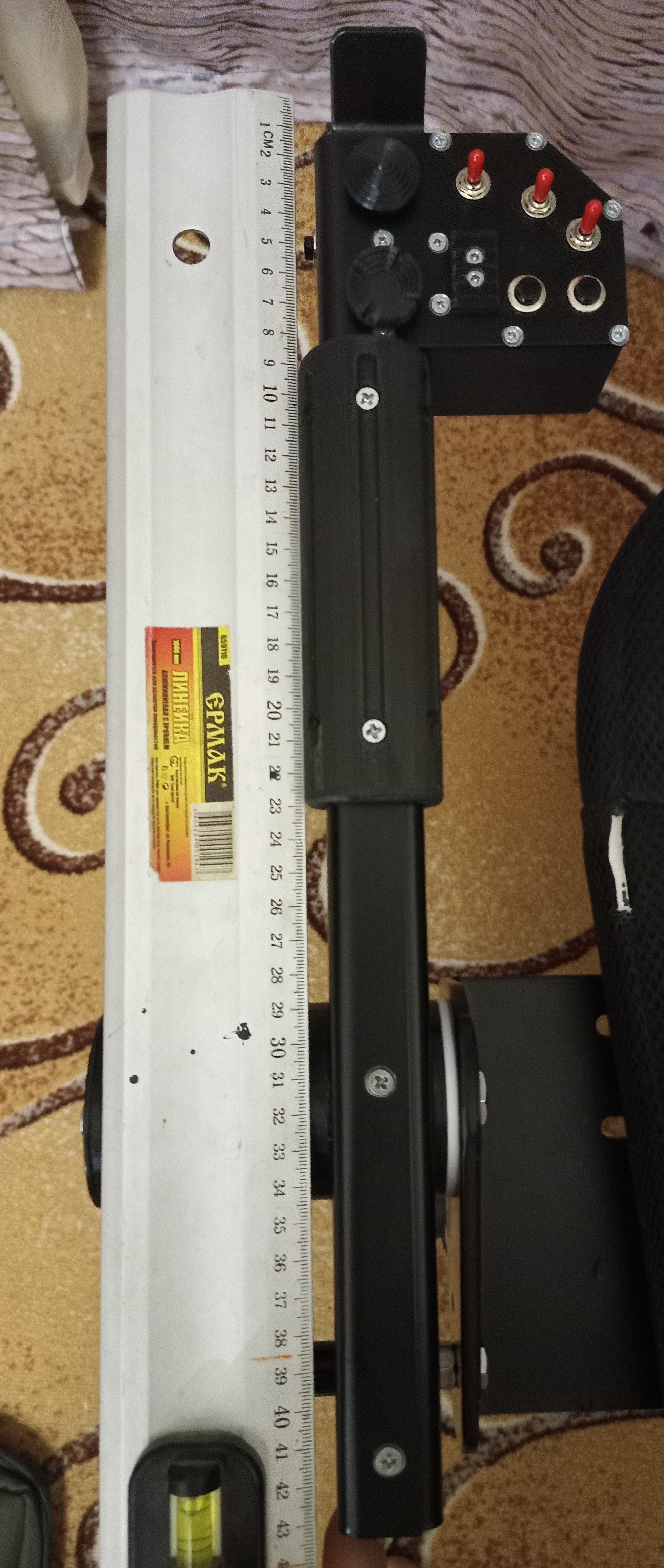

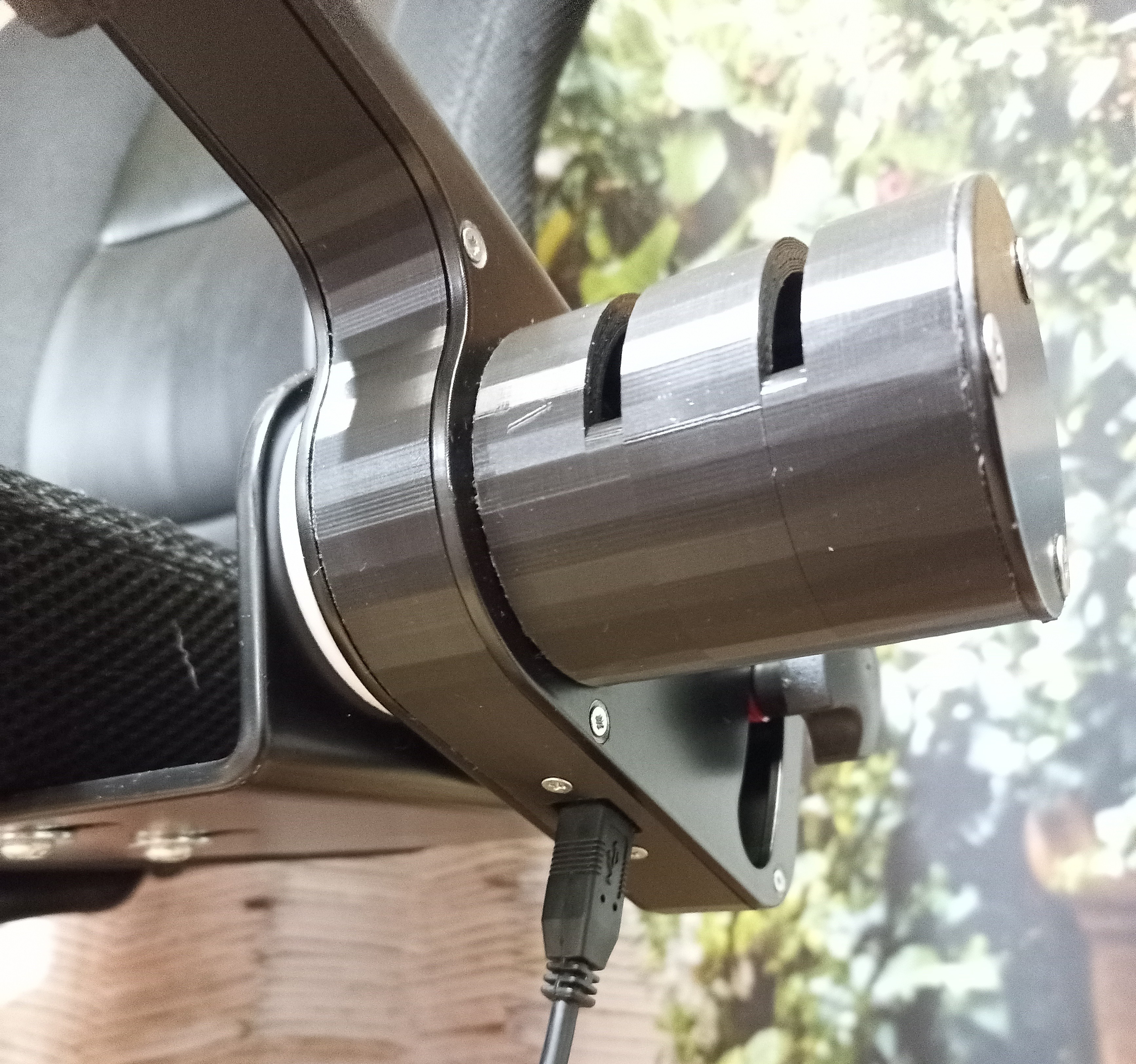

Длина устройства 43 см, в толщину основная металлическая  конструкция 3см. Несущий корпус состоит из двух цельных деталей, скрепляющихся между собой. Крышка башки, нижняя крышка корпуса РОШ напечатаны на 3д принтере в суперкачестве  с толщиной слоя 0.12мм. Корпус рудов состоит так же из трёх металлических деталей и трёх печатных. Качество видно на фото. Поставлю рычаги рудов и выложу демонстрационное видео.

Изменено 26 декабря 2023 пользователем doktor_3007

[doktor_3007]

[doktor_3007]

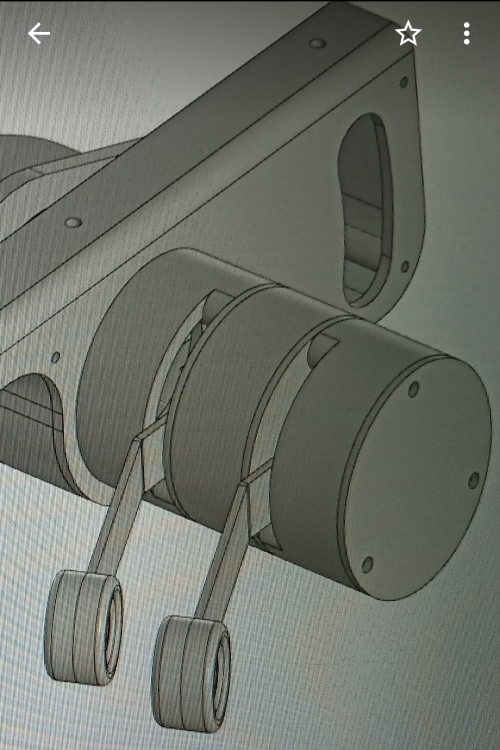

Рычаги ещё не приехали , но в сборе будет вот так :

[w15]

Коррекция есть?

[doktor_3007]

Здравствуйте , делалось как на Ка-50, два рычага. Будет ещё вариант с вращающейся ручкой .

[doktor_3007]

Предусмотрел также вариант для левшей, который будет крепиться , соответственно , вместо правого подлокотника. Также будет комплект, состоящий из РОШ, РЦШ(без системы возврата в центр на двух гидравлических демпферах, с регулировкой сопротивления) и вертолетные педали (так же без возврата в центр, с установленным гидравлическим демпфером с регулировкой усилия). Ну и естественно площадка для мыши. Все четыре  устройства  с креплением к офисному креслу.

[doktor_3007]

[w15]

С Новым годом и успехом
