РОШ Чинука

[unhappytroll]

 подкидываю идею сюда, просто потому что не владею Solidworks или Компасом на необходимом уровне.

Скрытый текст

https://www.stirling-dynamics.com/wp-content/uploads/2021/11/CH-47-TCL-Datasheet-CP.pdf
даташит на РОШ для симулятора Чинука (это не вертикальная ручка, ту я ещё надеюсь найти когда-нибудь)



https://www.artstation.com/artwork/o22XOW

две картинки собственно для понимания, как оно должно выглядеть вблизи



https://www.bugeyetech.com/product/ch-47f-thruster-grip/

вот здесь есть картинка почётче и с другого ракурса (и pdf c ней)



была ещё контурная картинка, не сохранил и не нашёл потом, где вот тот основной шток был квадратного сечения, и с прорезями под "рельсы" по бокам



а вот такая голова ходит вертикально (под небольшим углом, на самом деле, но просто вверх-вниз, без поворота)

Скрытый текст

http://www.perspectx.com/blog/wp-content/uploads/2011/07/cptIm10.jpg



енджой и мэй зе Шворц бе виф ю

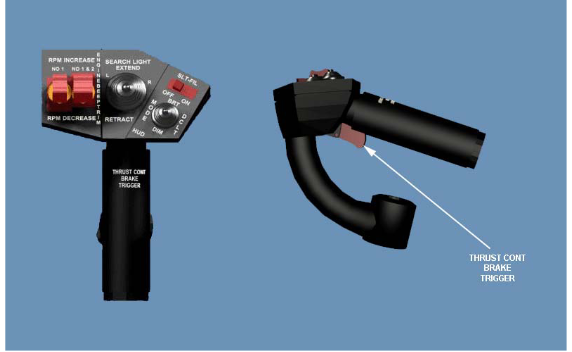

ещё одна картинка головы

Скрытый текст



Изменено 19 июля 2023 пользователем unhappytroll

[unhappytroll]

Скрытый текст

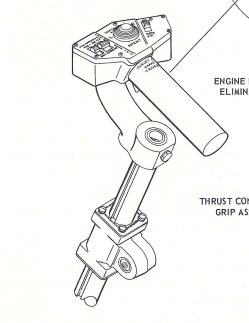

нашёл, кстати, картинку. шток не квадратный, показалось. А вот прорези присутствуют, от проворота, видимо.

Изменено 27 июля 2023 пользователем unhappytroll

[propeler]

Более интересно как они на таком рычаге получают рабочую силу 89N..... Это почти 9 кг.



[unhappytroll]

там двигатель стоит явно, и судя по выступу сверху - довольно солидный
