3D Печать, Прибор № 30

[Magenta]

Цитата



Из анекдота

- Петька приборы?

- Тридцать Василий Иванович

- Что тридцать?

- А что прибор?

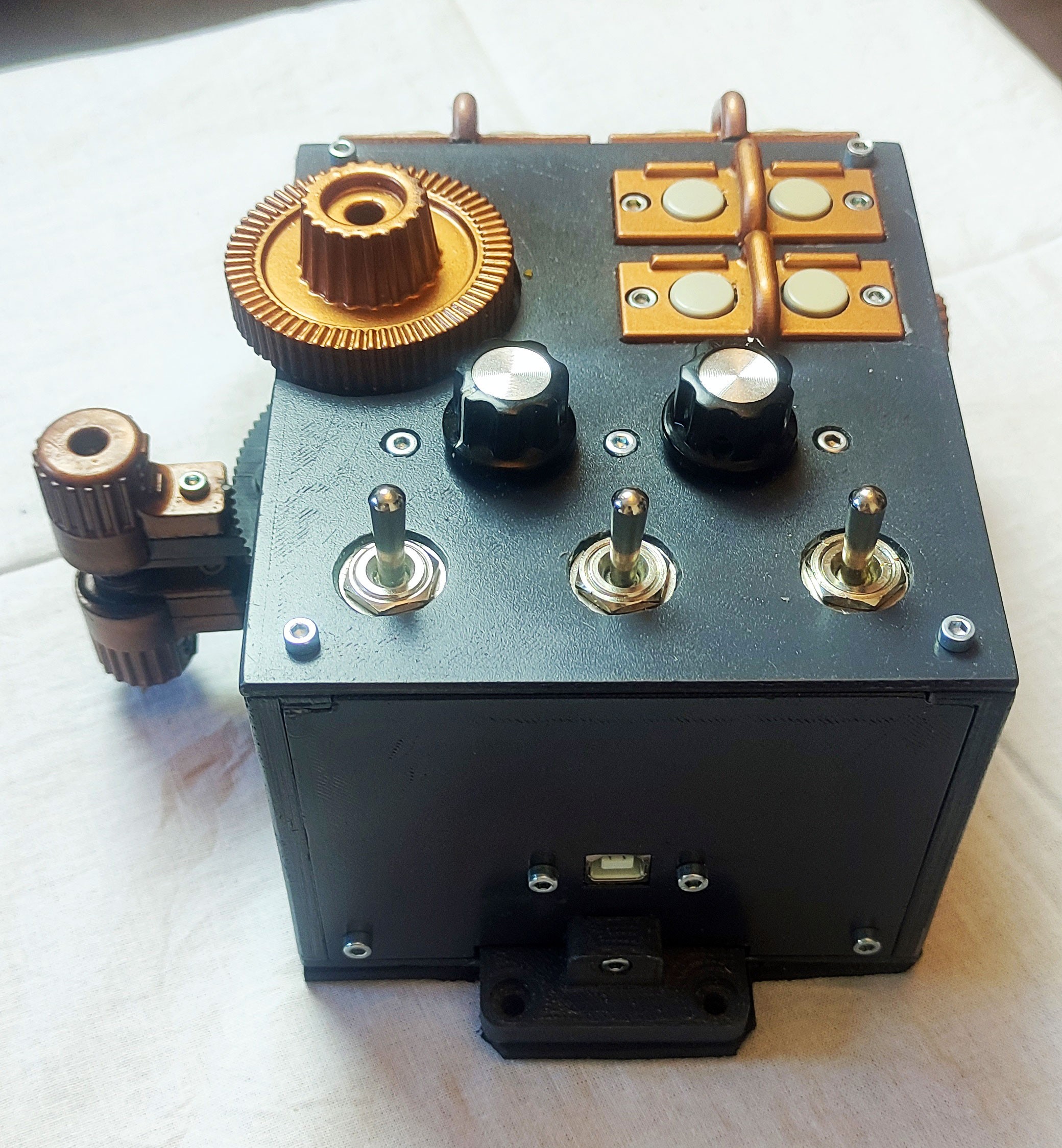

Прибор создавался для полетов в ВР, поэтому ни каких украшательств,  надписей, светодиодов и прочих рюшечек, чисто функционал, тактильно узнаваемые органы управления, защита от случайных нажатий, интуитивно понятное расположение (это про колеса триммеров - т.е. понятно какое за что отвечает).

Назначение - дополнительный прибор управления механизацией (триммеры) и двигателем (радиаторы), ну и остальное по вкусу

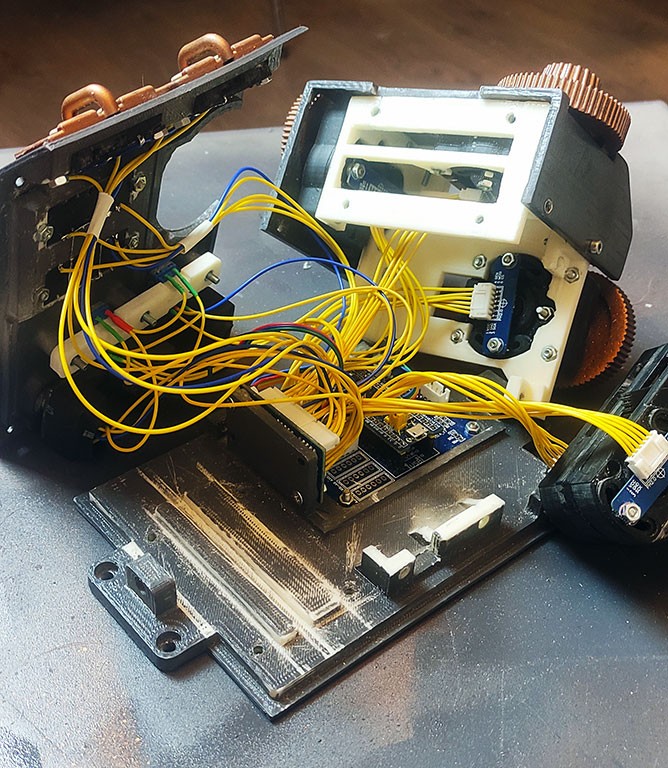

Электроника FreeJoy (v 1.71), Шилд (Designed by Krysnic) + Blue Pill, 3 регистра (CD4021)

5 полноценных осей на TLE5011

2 энкодера

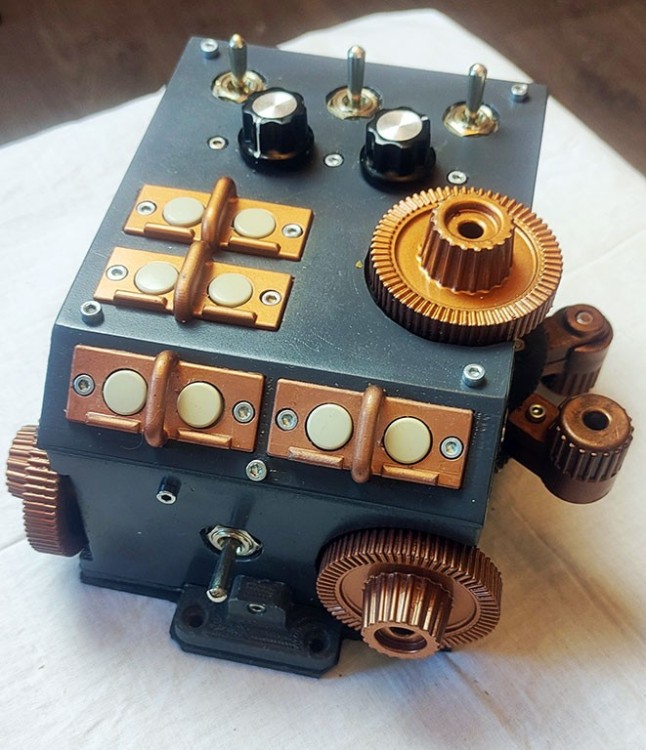

18 кнопок (8 на тумблерах, 8 - тактовые, 2 - на нажимных энкодерах)

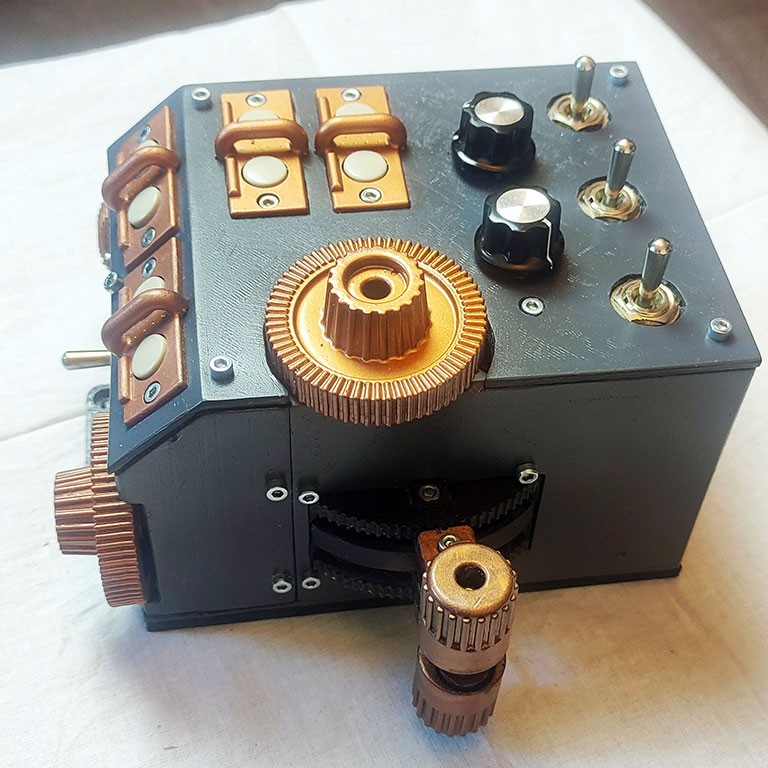

для триммеров использован печатный редуктор, ход примерно 750 гр. (2 с небольшим оборота)

для рычагов то же  небольшая редукция использована при ходе рычага порядка 76 гр. на датчике используется  почти полный оборот (градусов 300),

На рычагах - защита от сдвига, т.е. что бы сдвинуть ручку надо немного потянуть на себя (т.е. барашки подпружинены и фиксируются в гребенке на корпусе),

Печать смешанная - мелочь (редукторы, корпуса рычагов, сами рычаги, держатели кнопок, ручки триммеров) - Фотополимерная печать (смола Anycubic ABS-Like Black), Детали корпуса - пластик ABS на FDM принтере

Ну и немного фоток

Скрытый текст



















Изменено 19 марта 2023 пользователем Magenta

[Magenta]

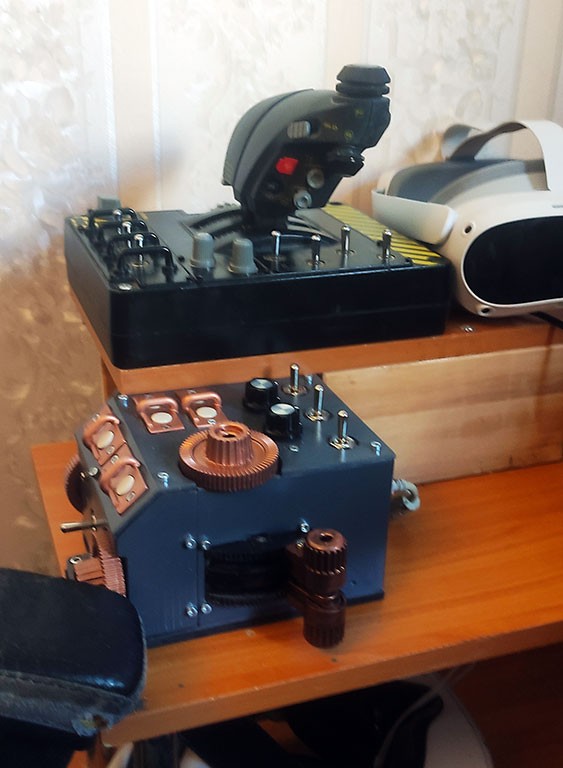

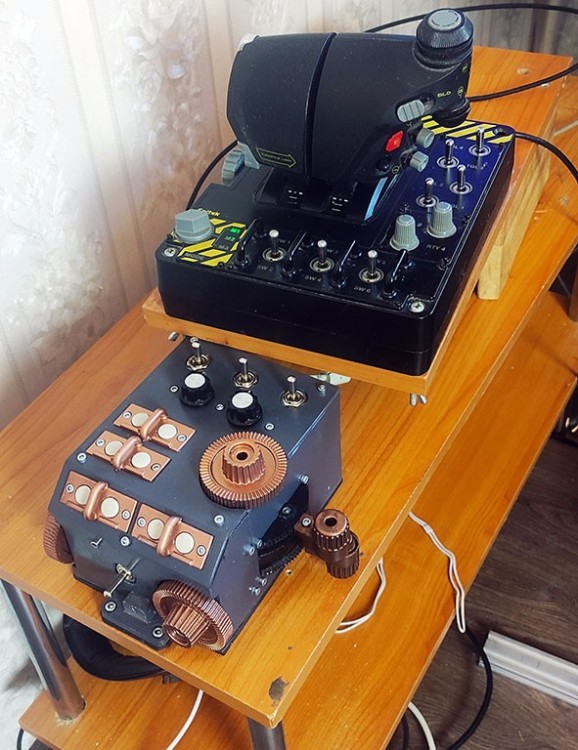

Полетал немного, не удобно оказалась взаиморасположение с Рудом (сильно далеко к руду приходиться тянуться или наоборот сильно сзади прибор оказывается), немного переделал, теперь так, вроде нормально стало, но надо ещё полетать
